Besiktningsrapport

8.7

Installation av

Svea Solar

Datum

31 oktober 2023

Ort

Östhammar, Uppsala län

Takkrokarnas CC skenstart

Takkrokarnas CC

Skenskarvar

+ 7

90% godkända

10% ej godkända

Om installationen

Paneler

Longi: LR5-54HPB

Montagesystem

CC90- UNUM Betongpannor

Växelriktare

Huawei: SUN2000-(3-10KTL)-M1

Batteri

Huawei: LUNA2000-5-15-S0

Tillbehör

Undercentral

Tillbehör

Säkerhetsbrytare AC

Tillbehör

Smartmätare: CHINT DTSU666

Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Batteri (12)Säkerhetsbrytare AC (7)Tak 1, CC90- UNUM Betongpannor (27)Tak 1, Longi: LR5-54HPB (17)Undercentral (8)Varselmärkning (5)Växelriktare (38)

Allmänt

Godkända kontrollpunkter

3/3

Avtal

Mätprotokoll DC

Strängschema

Batteri

Godkända kontrollpunkter

12/12

Avstånd

Avstånd till växelriktare

Batteri PE

Fastsäkring av produkt

Infästning

Kablage

Kontakter

Rakt stående

Skador

Smart Power Sensor

Utrymme

Väderskydd

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/7

Anslutningar i brytare

Egenskaper

Identifiering

Infästning

Kabelinföringar

Placering Säkerhetsbrytare

Skada vid brytare

Tak 1, CC90- UNUM Betongpannor

Anmärkningar

7/24

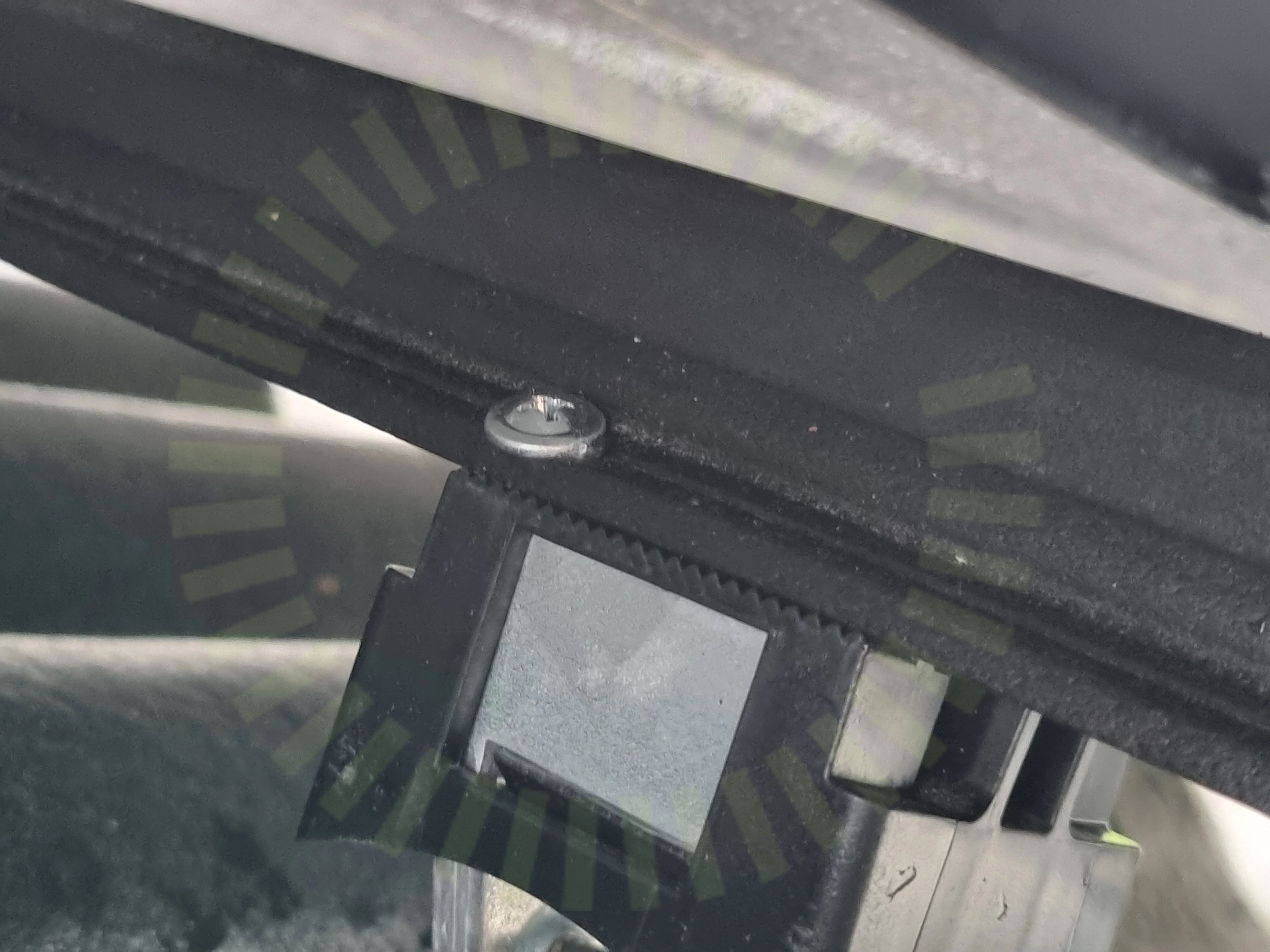

4.1 Främmande material

Inte godkänd

Fel skruv använd. Det är endast tillåtet att använda Skruv RN 4,5-22 A2 i skenor.

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 8

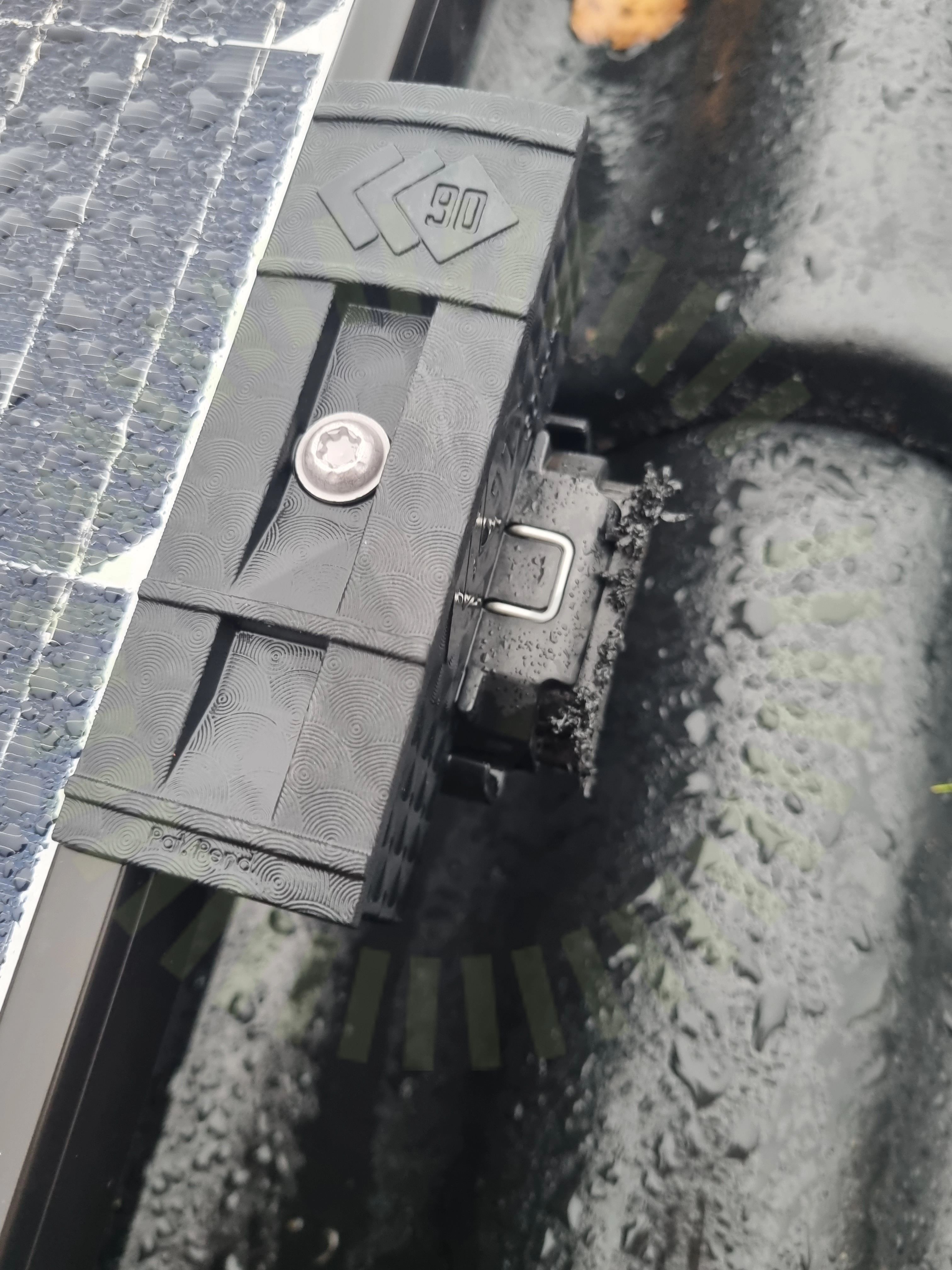

4.2 Skenans utstick för klämma

Inte godkänd

Skenan sticker inte ut tillräckligt för ändklämman.

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 8

4.3 Skenornas infästning skruvade

Inte godkänd

Skenan är inte fäst i infästningsmaterialet korrekt. Skruven är felplacerad. Skruven sitter på första infästning från kant saknas på andra.

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 5

4.4 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt. Uppmätt överhäng cirka 30 cm

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 2

4.5 Skenskarvar

Inte godkänd

Sammankopplingen mellan skenorna är inte korrekt installerad. Skenor är mycket böjda, det ser ut som om sammankopplingen sitter väldigt snett.

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 4-5

4.6 Takkrokarnas CC

Inte godkänd

Infästningar är monterade med felaktigt CC avstånd.

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 1-2

4.7 Takkrokarnas CC skenstart

Inte godkänd

Avstånd från första till andra takkrok är inte korrekt.

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, 2

Godkända kontrollpunkter

16/24

DC kabel förläggning

Föremål mellan skena och panelram

Kabeldragning mellan takytor

Kabeluppfästning

Klämmans orientering

Klämmans placering i skena

Läktinfästning

Mittklämmor skruv

Optimerarfäste

Skada på klämmor

Skador

Skenornas infästning

Säkerhetsavstånd

Takkrokstyper

Väderbeständigt material

Ändklämmor

Ej tillgängligt vid besiktning

1/24

Takgenomföring

Tak 1, Longi: LR5-54HPB

Anmärkningar

2/17

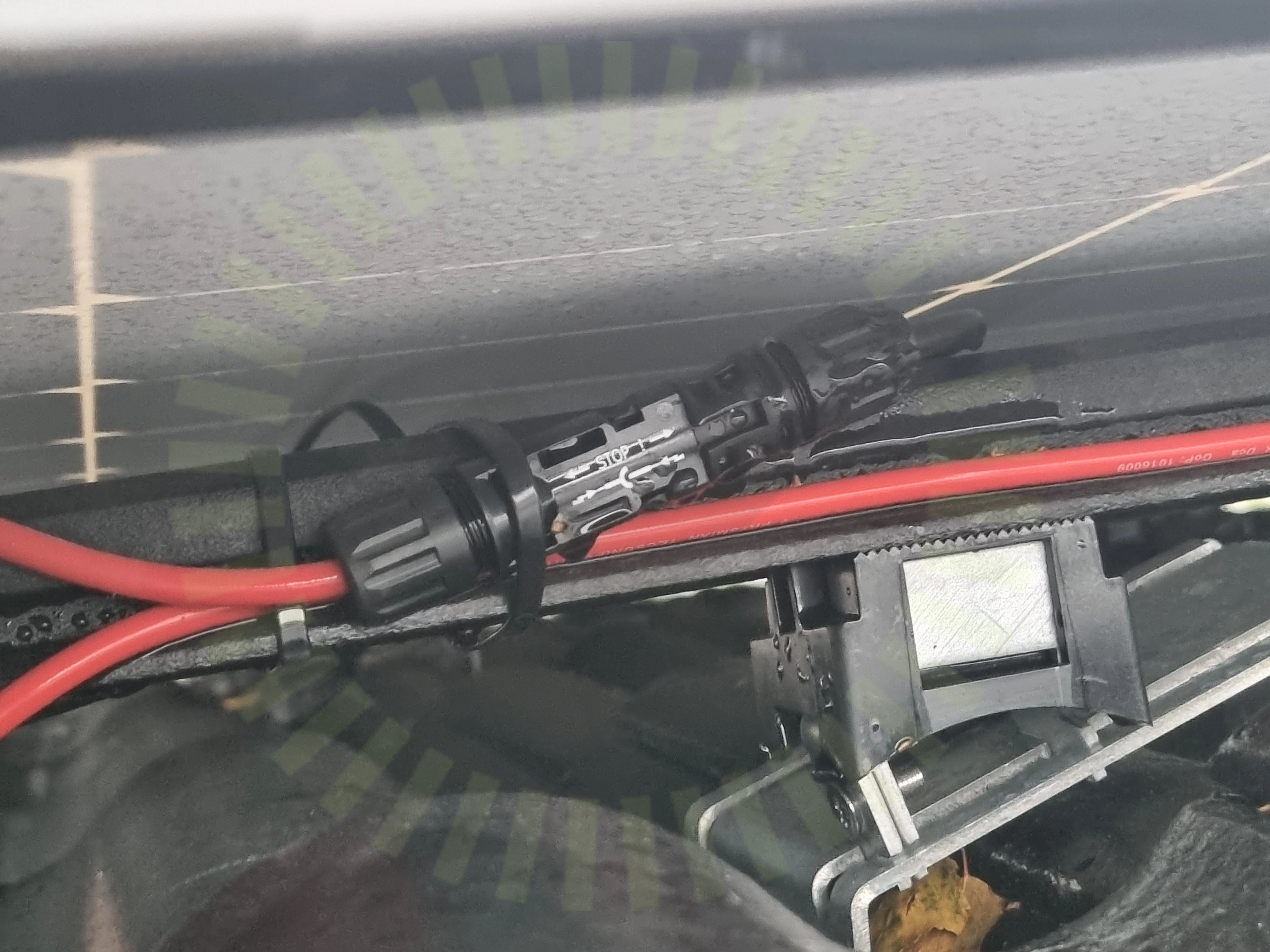

5.1 Kontaktdon

Inte godkänd

Buntband får inte placeras över kontaktdonens hölje.

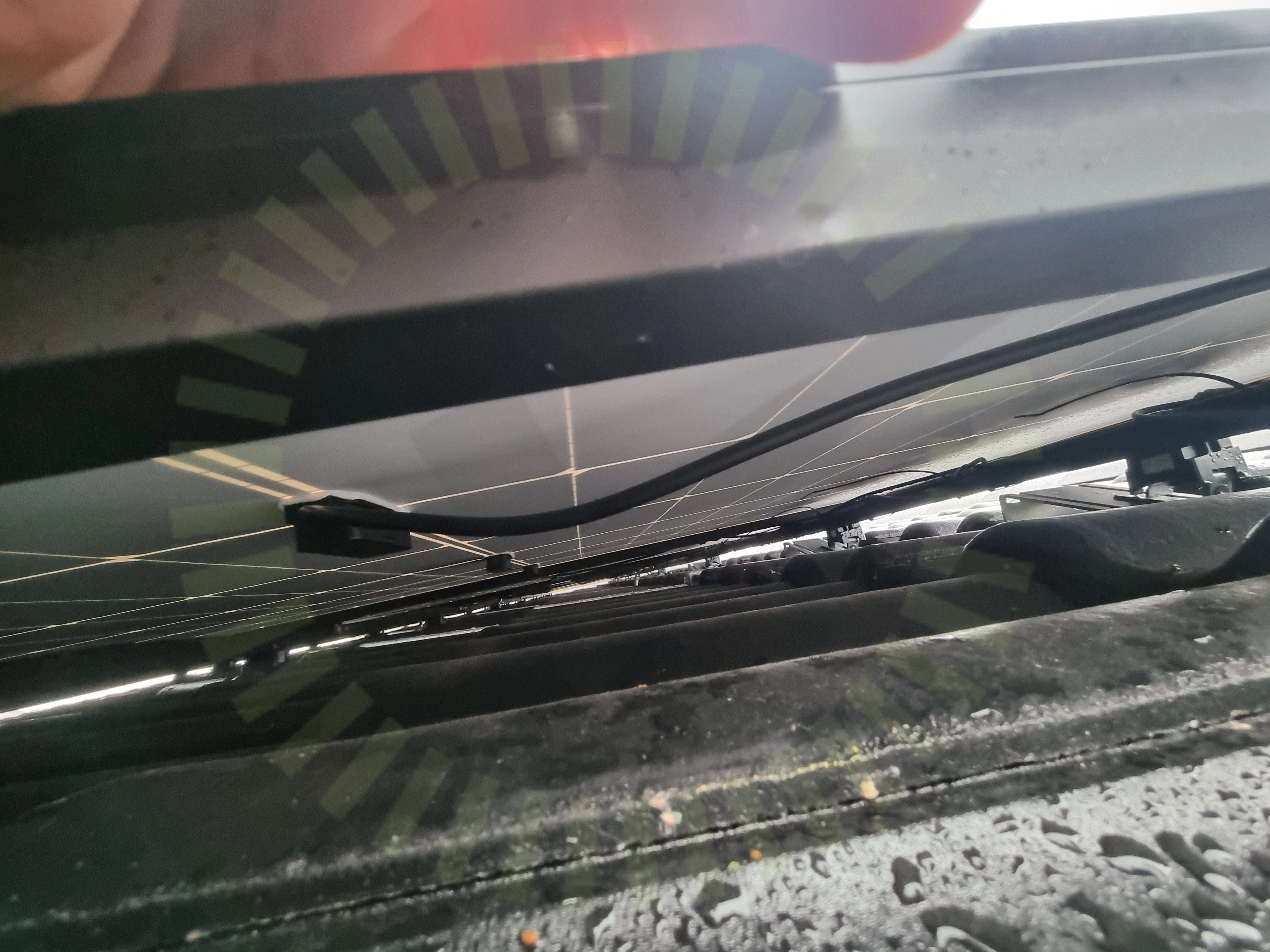

5.2 Panelkablagets böjradie

Inte godkänd

Panelernas kablar har en för skarp böjradie ut från kopplingslådan.

Installation Manual for LONGi Solar PV Modules, V15, Sida 25

Godkända kontrollpunkter

15/17

Avstånd till tak

Dräneringshål

Förbindelse av kontakter

Föremål mot bakstycke

Förläggning DC kontakter

Klämmornas placering

Mellanrum

Panelkablaget generell böjradie

Punktbelastning

Skador på panel

Skugga

Spänningar i ram

Stress på kontakter

Strängförläggning

Överlappning

Undercentral

Godkända kontrollpunkter

6/6

Femledarsystem

Infästning

IP-Klassning

Kabelinföringar

Placering

Skydd mot beröring

Varselmärkning

Anmärkningar

1/5

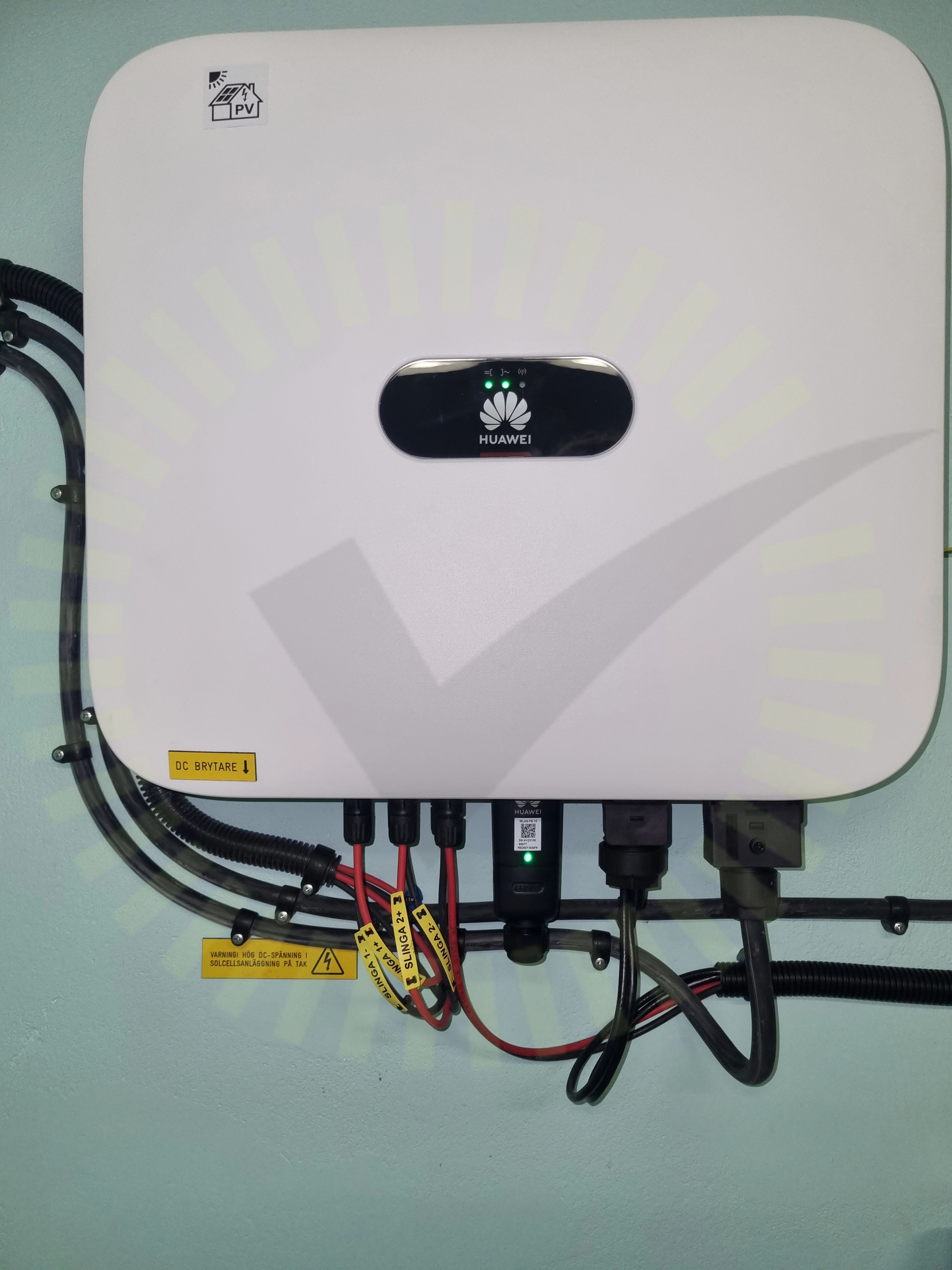

7.1 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid växelriktaren.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

4/5

Informering av solceller

Missvisande varselmärkning

Tillförlitligt fäst

Varning för backspänning

Växelriktare

Anmärkningar

1/37

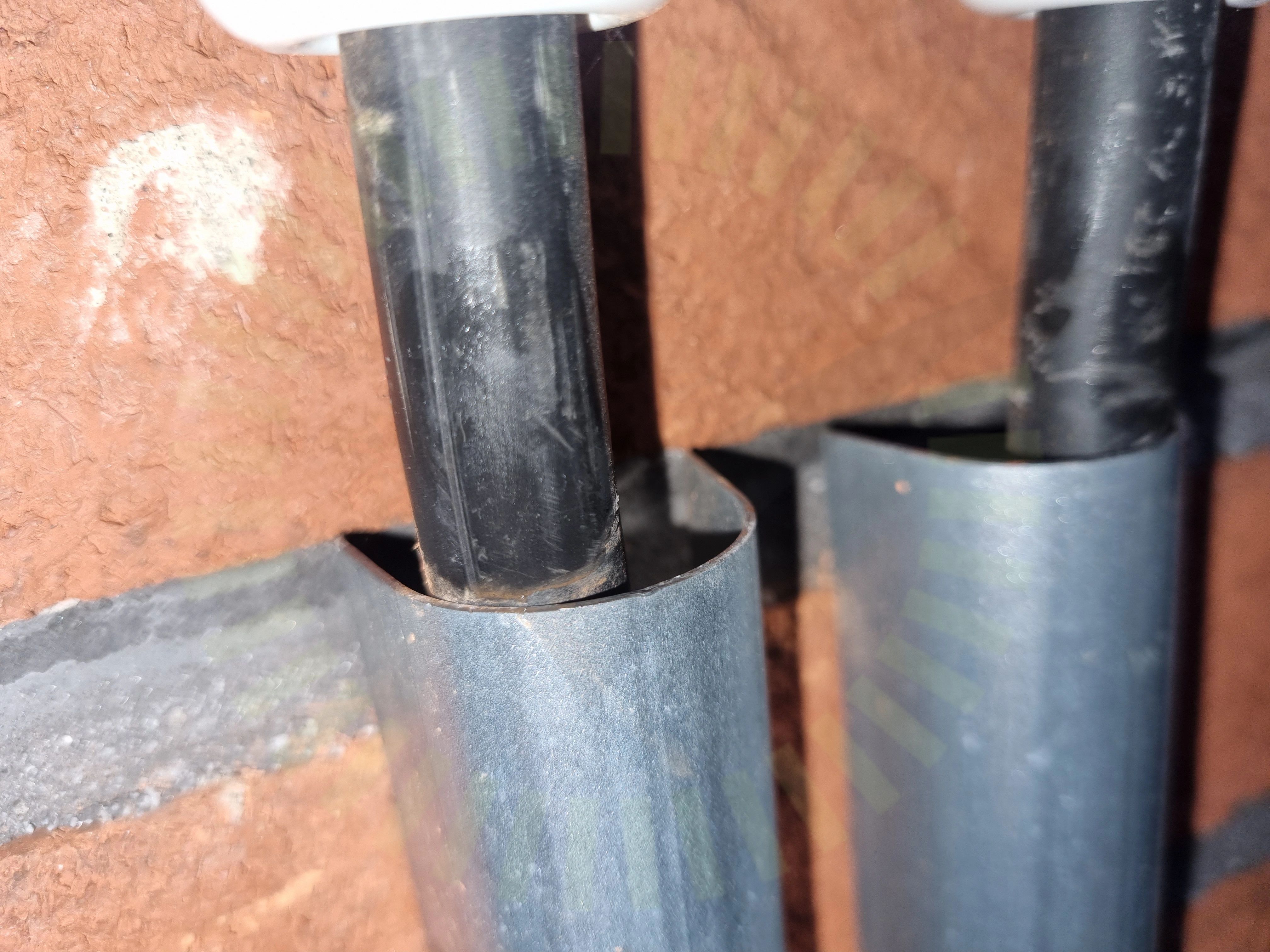

8.1 Skarp kant

Inte godkänd

Kablage ligger mot skarp kant. Ac-kabel vid brytare på utsidan av huset.

Godkända kontrollpunkter

36/37

AC anslutning växelriktare

AC kablage förläggning

AC Kablage förläggning

Anslutning av ledare

Avstånd närliggande objekt

Avstånd till hav

Bakomliggande material

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Kontakter

DC Kontakter anslutning

DC Max Spänning

DC Max Ström

DC Min Spänning

Dubbel matning

Enkelisolerade ledare

Genomföringar

Huvudsäkring

Identifiering

Infästning

Jordning av chassi

Kabeldimensionering

Kablagets böjradie

Likspänningskomponenter

Mekanisk påverkan

Placering

Skadat kablage

Smartmätare

Stress på kontakter

Strängdesign

Säkringsdimension

Tillgänglighet

Ventilation

Väderbeständigt material

Växelriktarens IP klassning
