Besiktningsrapport

8.7

Installation genom

Soldags

Datum

3 oktober 2023

Ort

Torslanda, Västra Götalands län

Skenornas infästning skruvade

Klämmans orientering

Skenans utstick för klämma

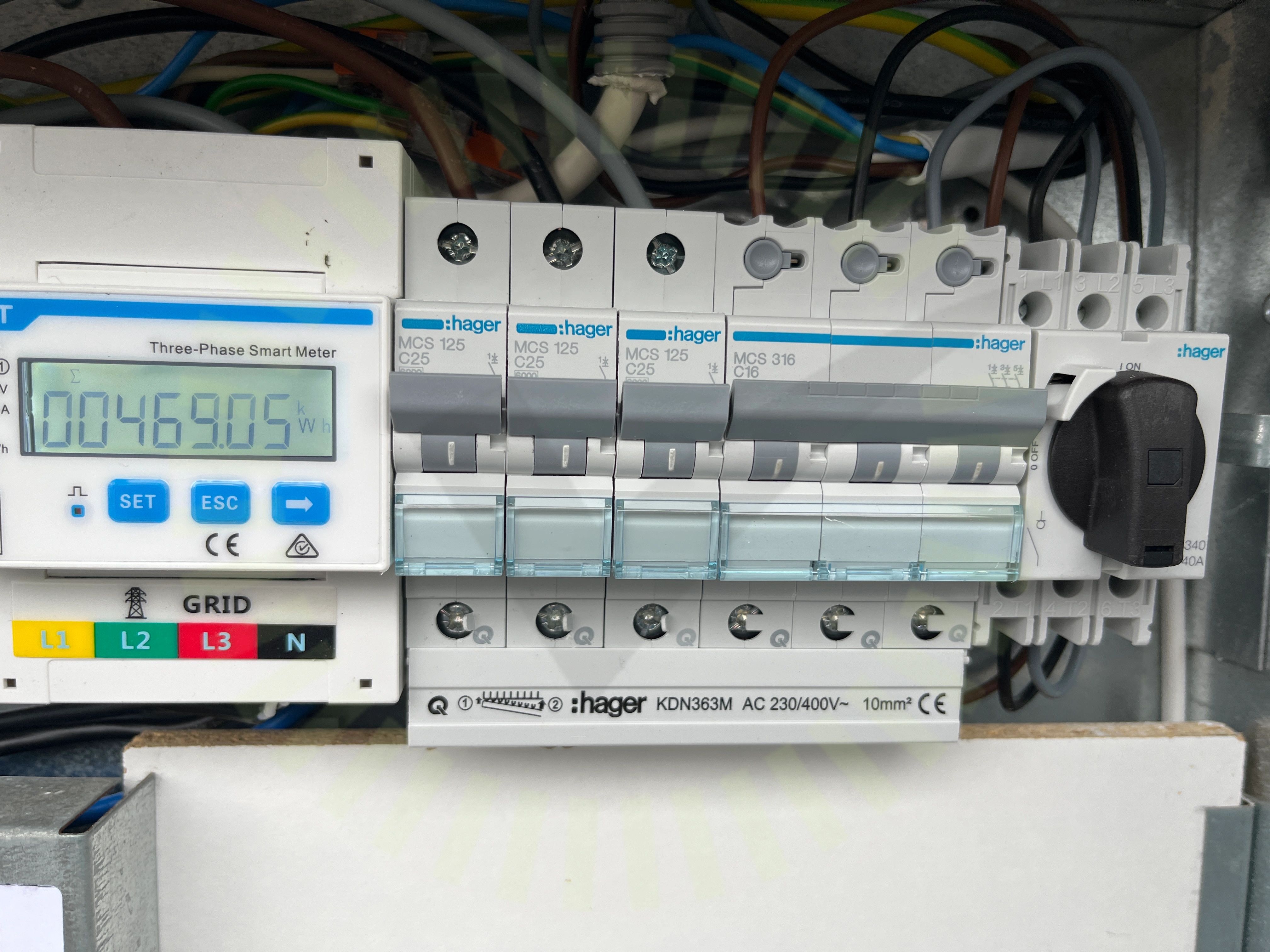

+ 9

87% godkända

13% ej godkända

Om installationen

Paneler

Luxor: EcoLine M108

Montagesystem

CC90- UNUM Betongpannor

Växelriktare

SunGrow: SH5-10RT

Batteri

SunGrow: SBR(XXX)

Tillbehör

Undercentral

Tillbehör

Smartmätare: CHINT DTSU666

Installerad av Soldags som har ett högt snittbetyg på 9.1 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Batteri (8)Tak 1, CC90- UNUM Betongpannor (27)Tak 1, Luxor: EcoLine M108 (16)Undercentral (9)Varselmärkning (5)Växelriktare (37)

Allmänt

Godkända kontrollpunkter

3/3

Avtal

Mätprotokoll DC

Strängschema

Batteri

Godkända kontrollpunkter

8/8

Avstånd

Infästning

Kommunikation

Lock

Miljökrav

Skador

Vinkel

Tak 1, CC90- UNUM Betongpannor

Anmärkningar

6/23

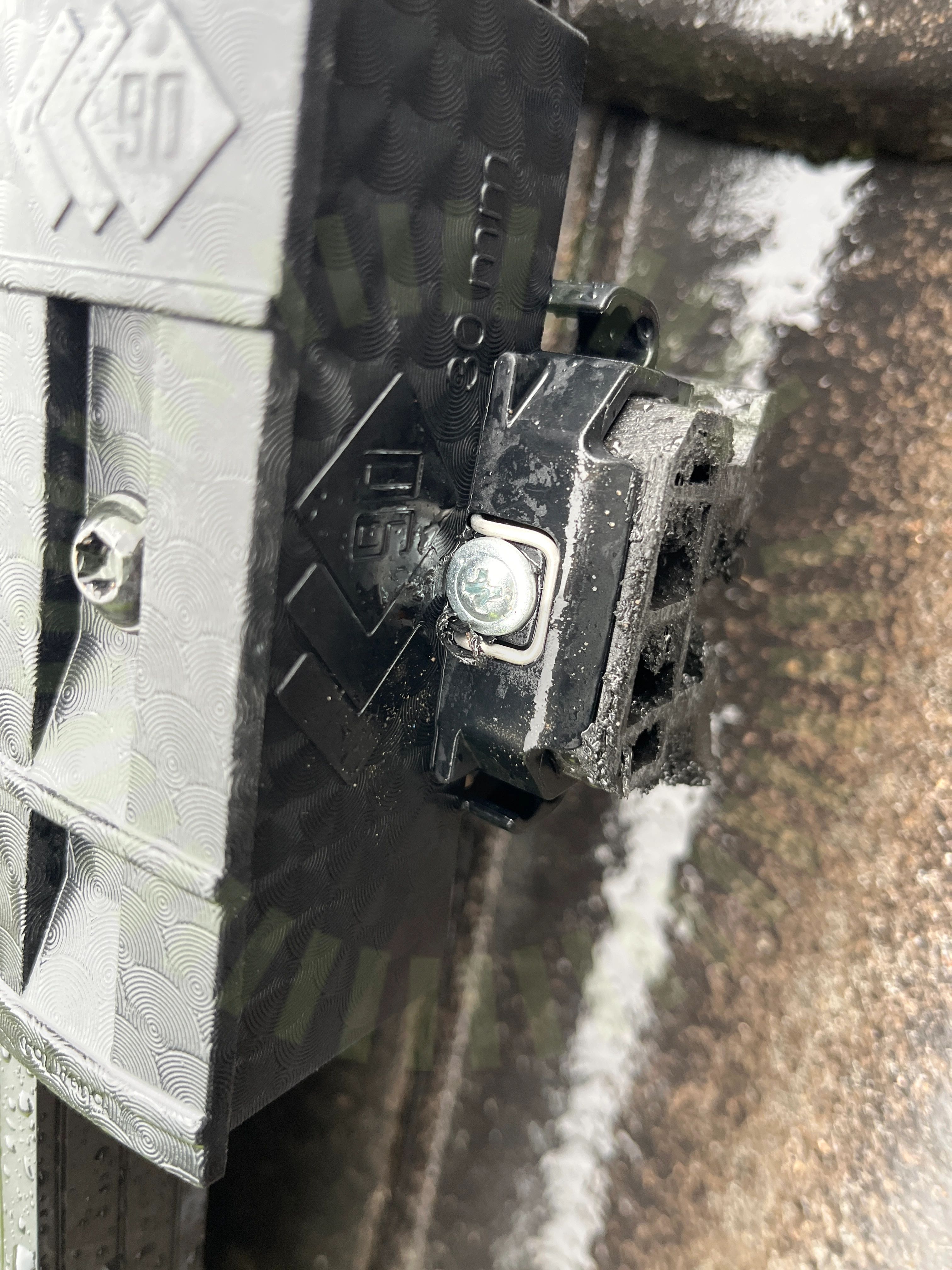

3.1 Främmande material

Inte godkänd

Fel skruv använd. Det är endast tillåtet att använda Skruv RN 4,5-22 A2 i skenor.

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 8

3.2 Väderbeständigt material

Inte godkänd

Använt material är inte väderbeständigt.

SS 436 40 00 (522.11)

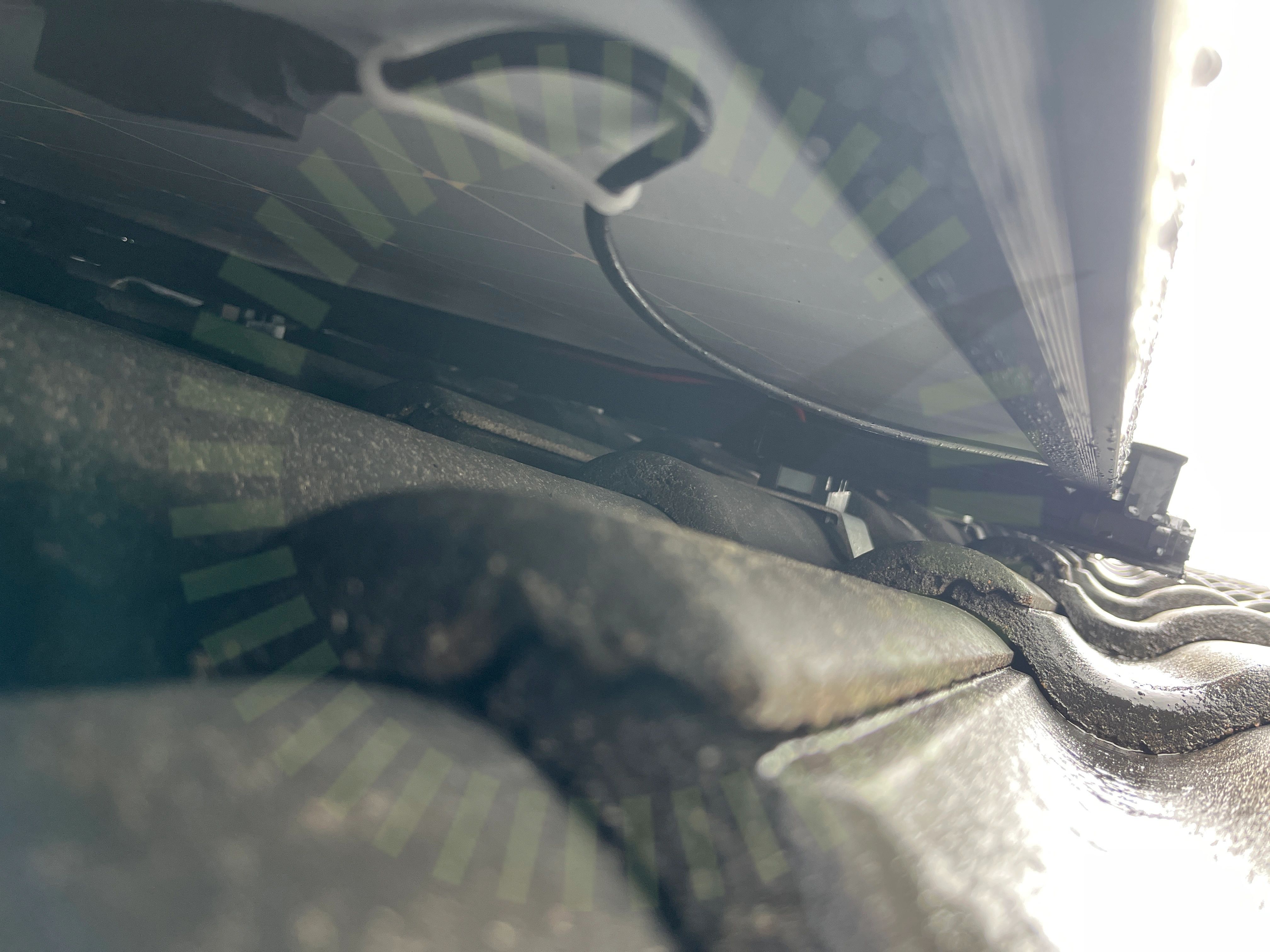

3.3 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

SS 436 40 00 (712.522.101)

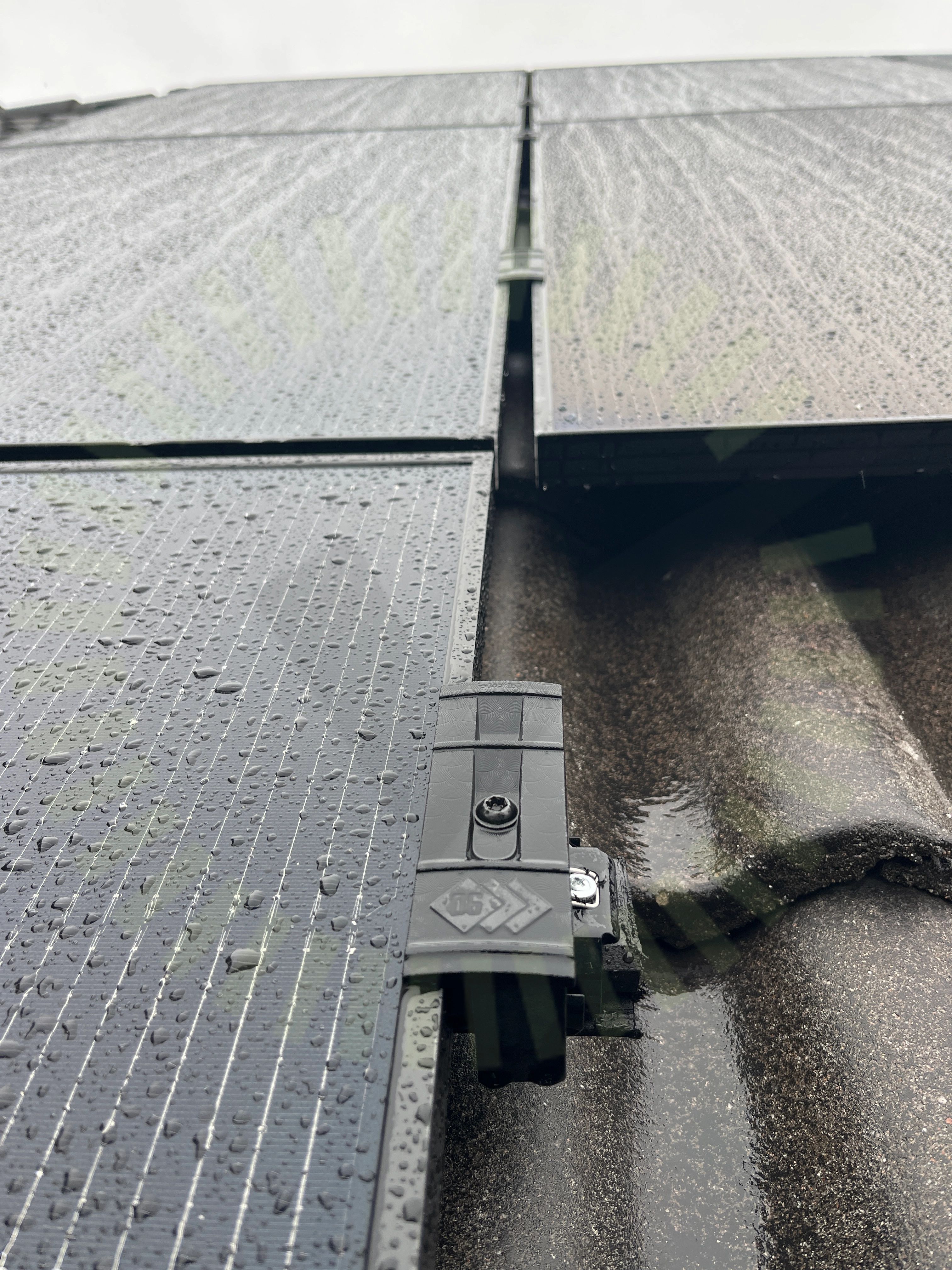

3.4 Klämmans orientering

Inte godkänd

Klämmor är felvända.

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 6

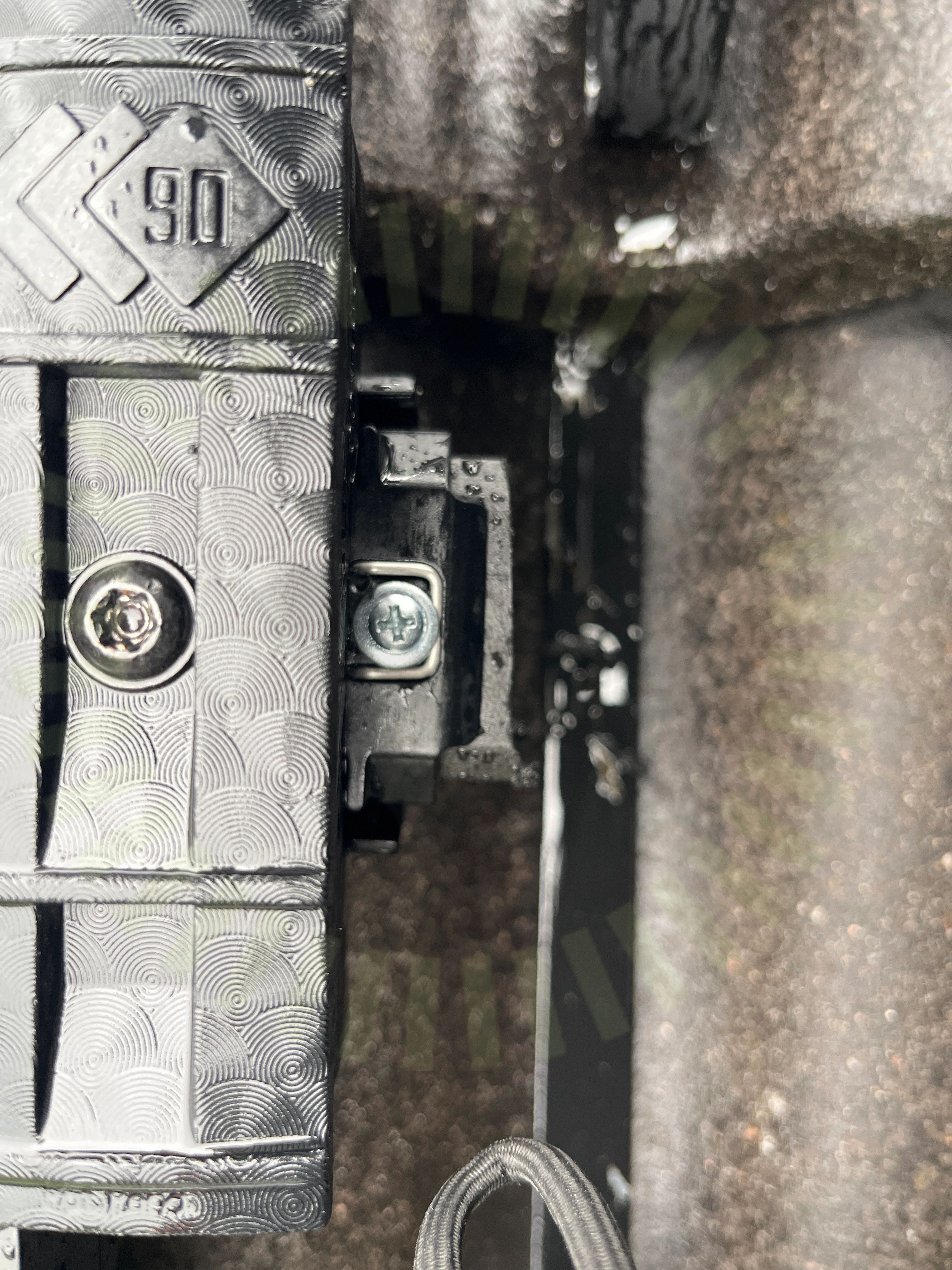

3.5 Skenans utstick för klämma

Inte godkänd

Skenan sticker inte ut tillräckligt för ändklämman.

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 8

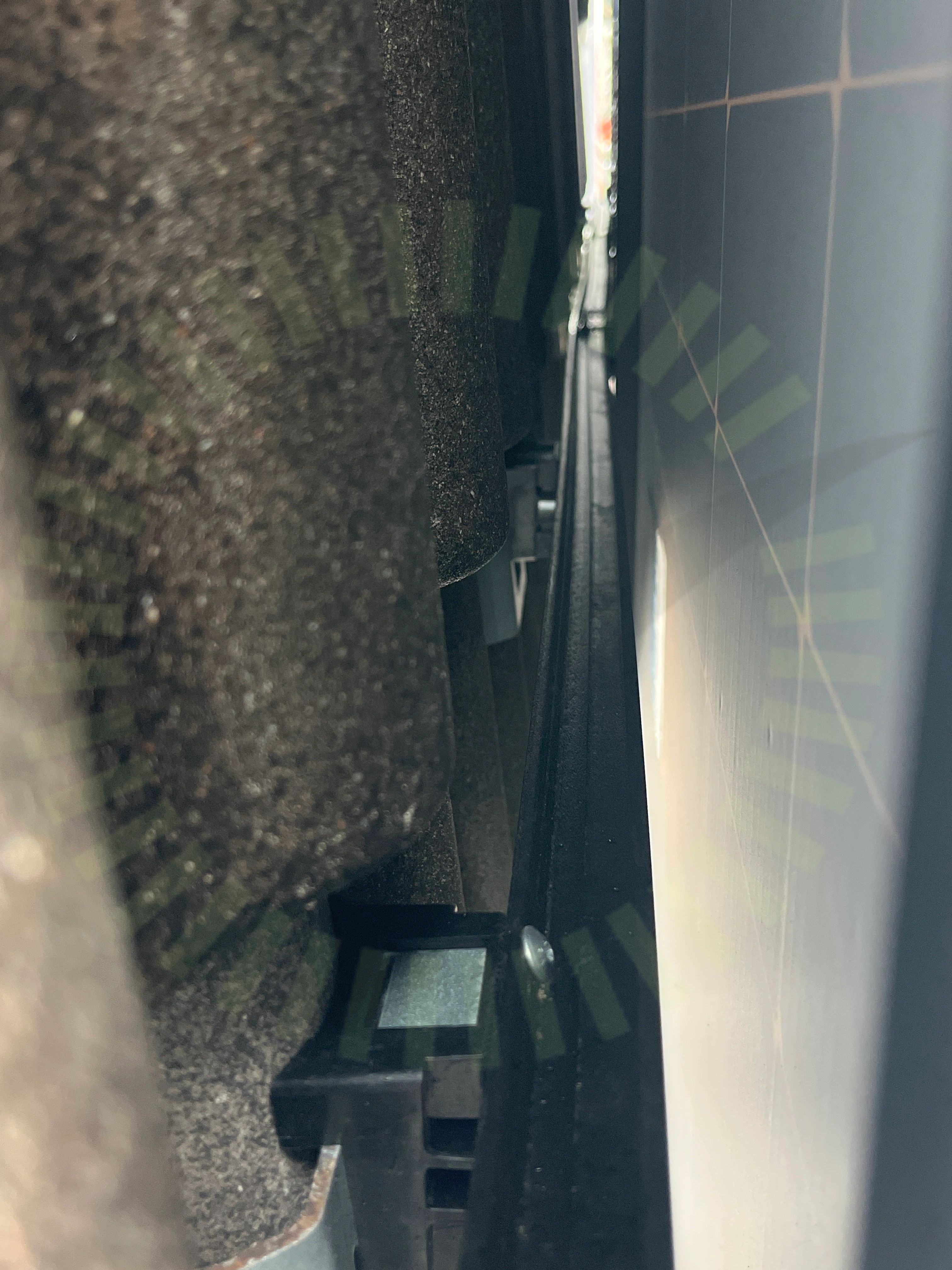

3.6 Skenornas infästning skruvade

Inte godkänd

Skenan är inte fäst i infästningsmaterialet korrekt. Skruven är felplacerad.

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 5

Godkända kontrollpunkter

17/23

DC kabel förläggning

Föremål mellan skena och panelram

Kabeldragning mellan takytor

Klämmans placering i skena

Läktinfästning

Mittklämmor skruv

Skada på klämmor

Skador

Skenornas infästning

Skenornas överhäng

Skenskarvar

Säkerhetsavstånd

Takgenomföring

Takkrokarnas CC

Takkrokarnas CC skenstart

Takkrokstyper

Ändklämmor

Tak 1, Luxor: EcoLine M108

Anmärkningar

4/16

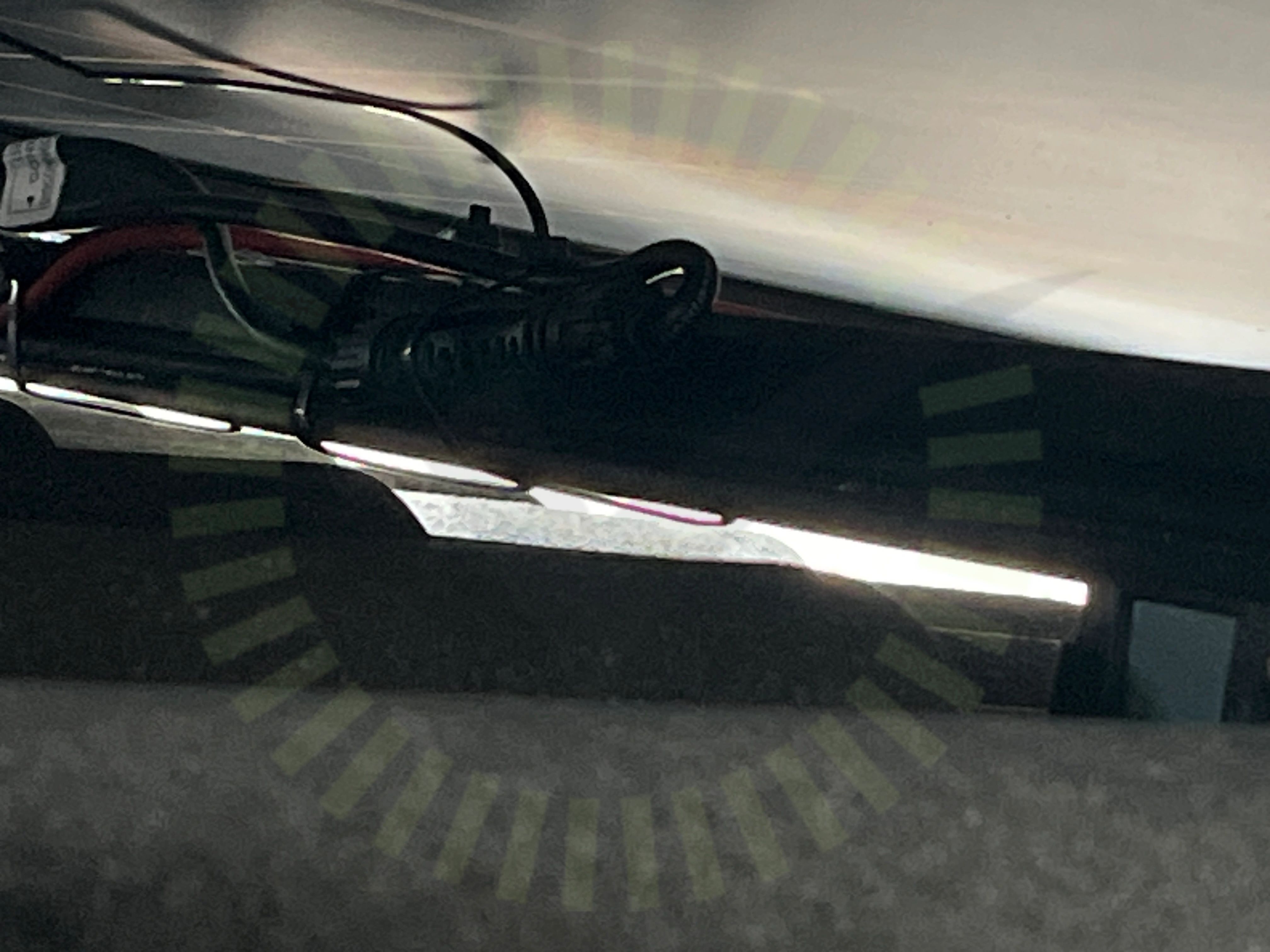

4.1 Böjradie kablage

Inte godkänd

Kabel ska förläggas rakt ur kontakter och kopplingslådor minst 5 cm innan den får böjas

Luxor Installationsmanual. 2022-06. Sida 26.

4.2 Dragavlastade

Inte godkänd

Ledare i ett system ska vara avlastade så att ledare inte skadas eller anslutning utsätts för dragbelastningar.

Luxor Installationsmanual. 2022-06. Sida 26.

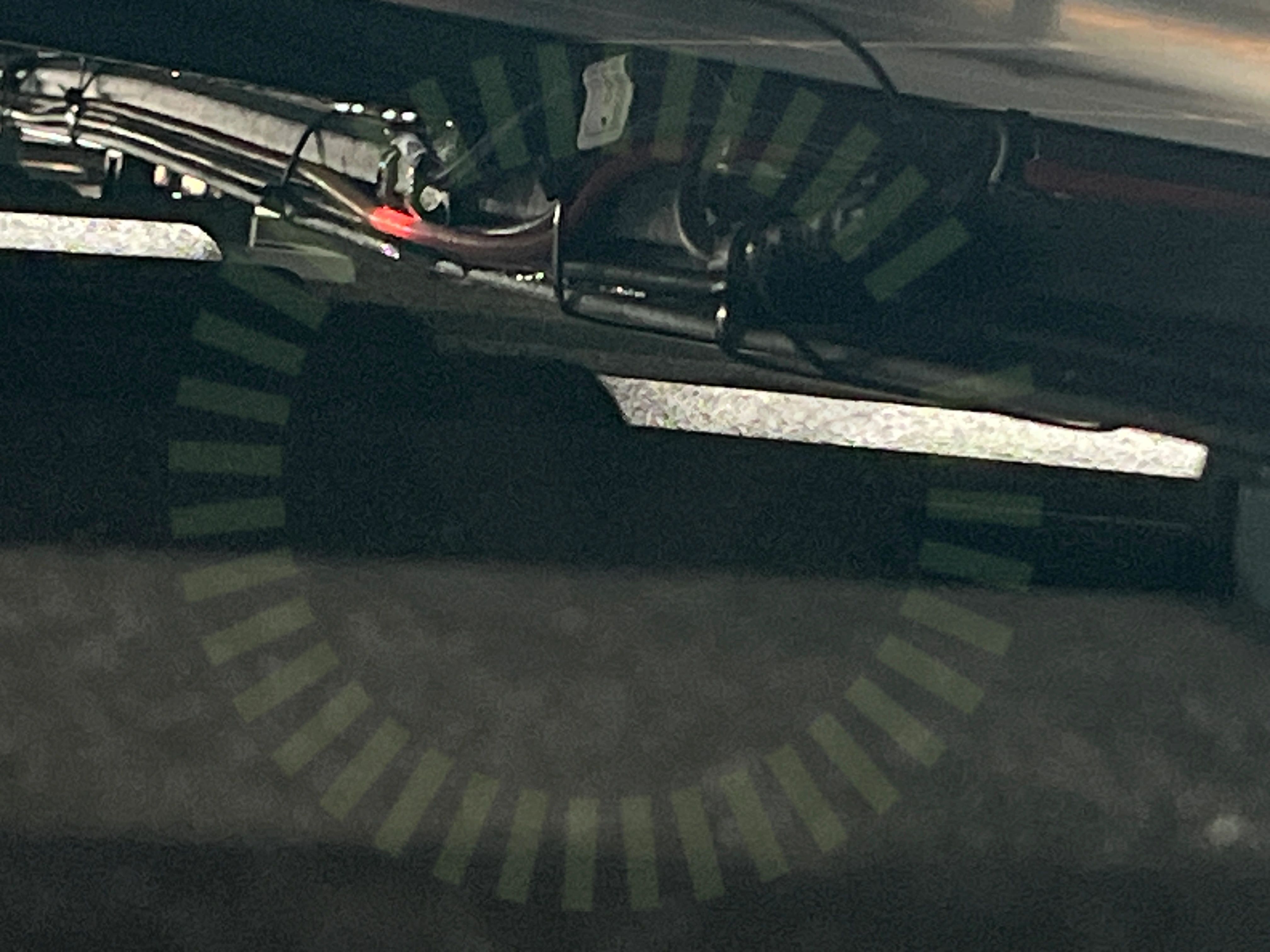

4.3 Kontaktdon

Inte godkänd

Buntband får inte placeras över kontaktdonens hölje.

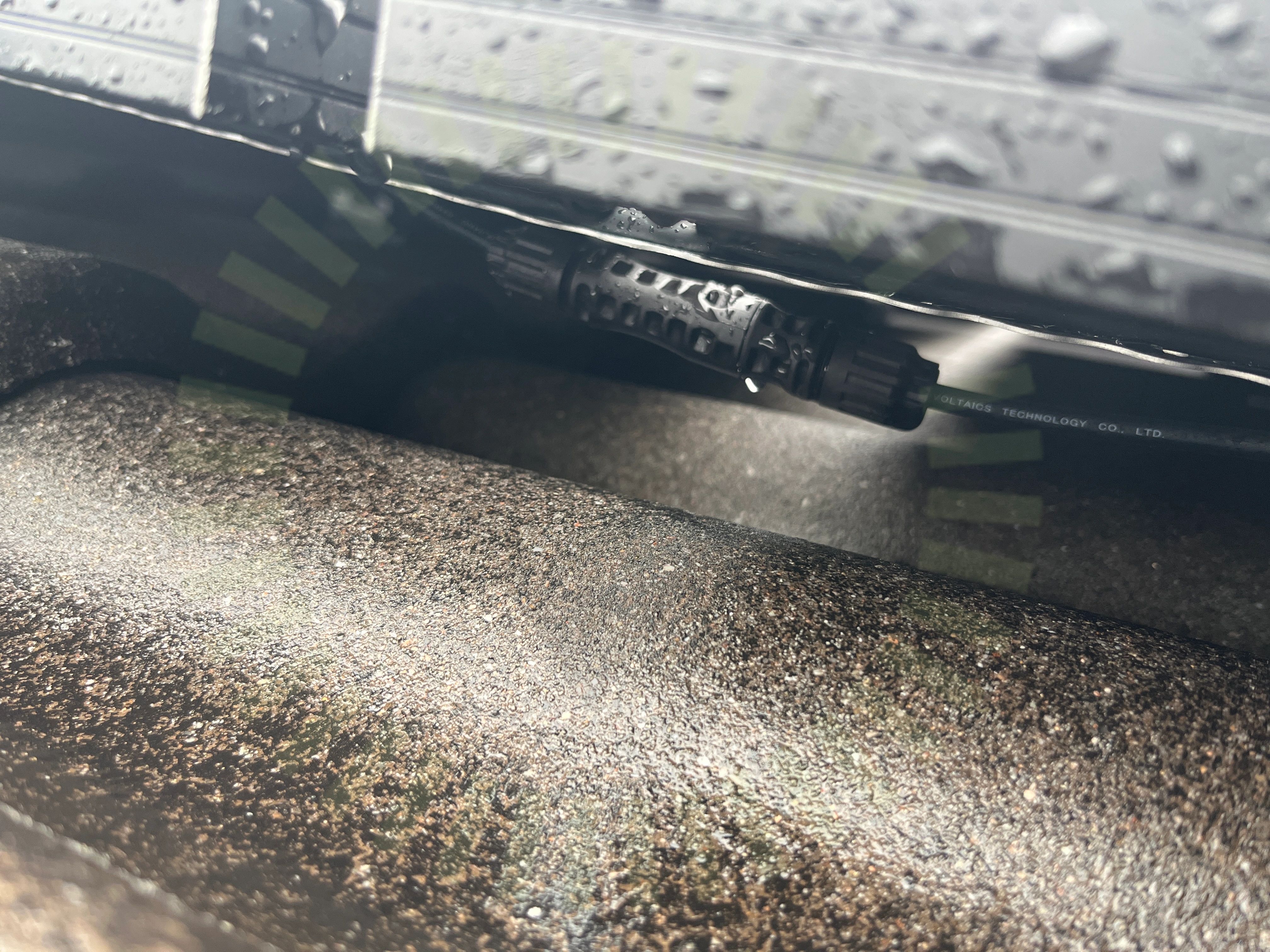

4.4 Stress på kontakter

Inte godkänd

Kontakter uppspända mellan skenor, kablage drar konstant i kontakterna.

SS 436 40 00, 712.526

Godkända kontrollpunkter

11/16

Dräneringshål

Fästens placering

Förbindelse av kontakter

Föremål mot bakstycke

Klämmornas överlappning

Mellanrum

Punktbelastning

Skada

Skador på panel

Skugga

Spänningar i ram

Ej tillgängligt vid besiktning

1/16

Strängförläggning

Undercentral

Anmärkningar

1/8

5.1 Fasskena

Inte godkänd

Fasskena är placerad där det kan bli kondens. Skapar kortslutningsrisk.

Godkända kontrollpunkter

7/8

Böjradie

Femledarsystem

Förskruvningar

Infästning

IP-Klassning

Placering

Skydd mot beröring

Varselmärkning

Godkända kontrollpunkter

5/5

Informering av solceller

Missvisande varselmärkning

Tillförlitligt fäst

Varning för backspänning

Varning för likspänning

Växelriktare

Anmärkningar

2/36

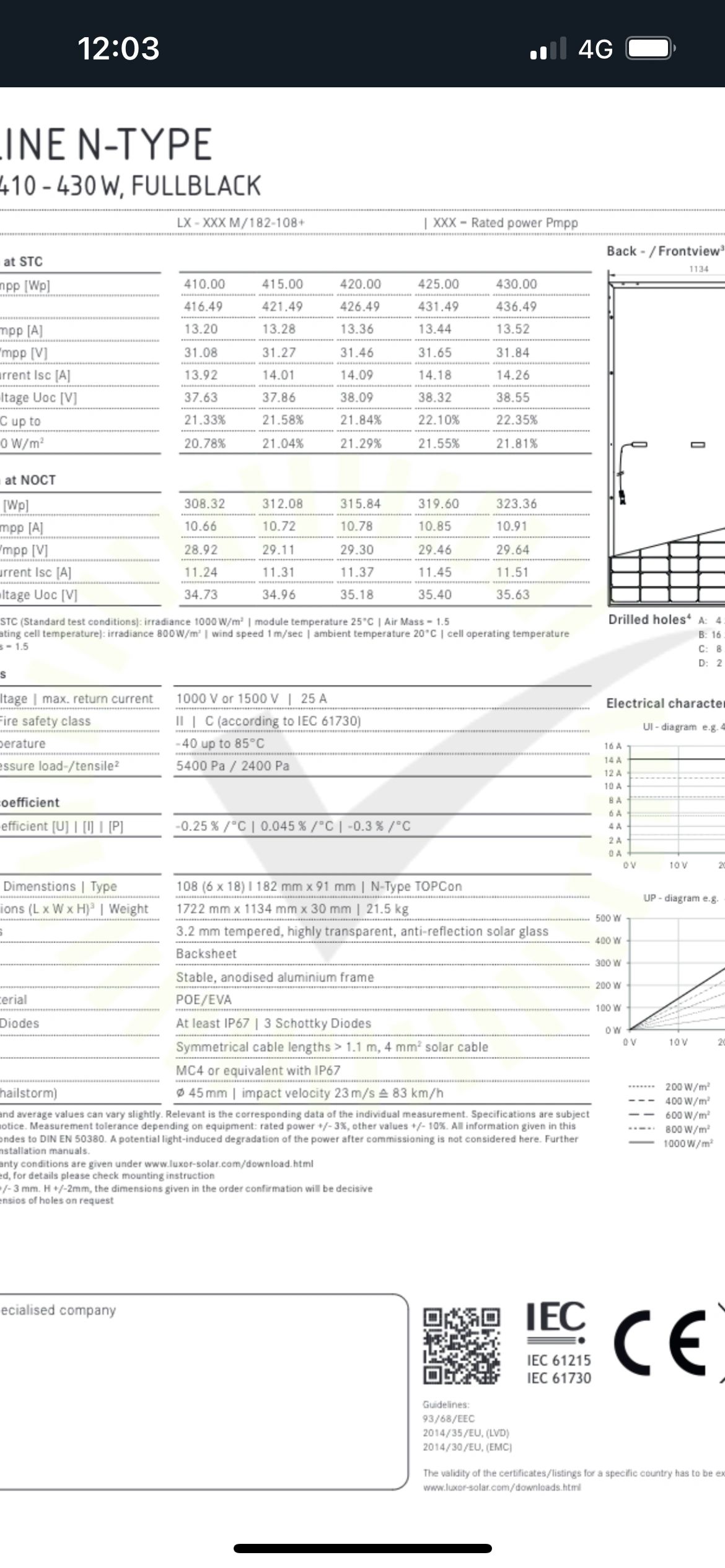

7.1 DC Max Ström

Rekommendation

Strängens maximala ström överstiger växelriktarens specifikationer vilket leder till något förlorad produktion.

SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 142-147

7.2 Genomföringar

Inte godkänd

Genomföring inte tätad.

SS 436 40 00 (527.2.1)

Godkända kontrollpunkter

34/36

AC Anslutning Växelriktare

AC Böjradie

AC Kablage förläggning

Anslutning av ledare

Avstånd närliggande objekt

Bakomliggande material

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Kontakter

DC Max Spänning

DC Min Spänning

Dubbel matning

Enkelisolerade ledare

Fastsäkring av produkt

Förskruvning

Huvudsäkring

Identifiering

Infästning

Jordning av chassi

Kabeldimensionering

Likspänningskomponenter

Mekanisk påverkan

Placering

Skadat kablage

Skarp kant

Smartmätare

Stress på kontakter

Strängdesign

Säkringsdimension

Tillgänglighet

Väderbeständigt material

Väderskydd

Växelriktarens IP klassning
