Besiktningsrapport

9.6

Installation av

Solvision

Datum

5 oktober 2023

Ort

Haninge, Stockholms län

Infästningar

Kabeluppfästning

Infästning utanför takstol

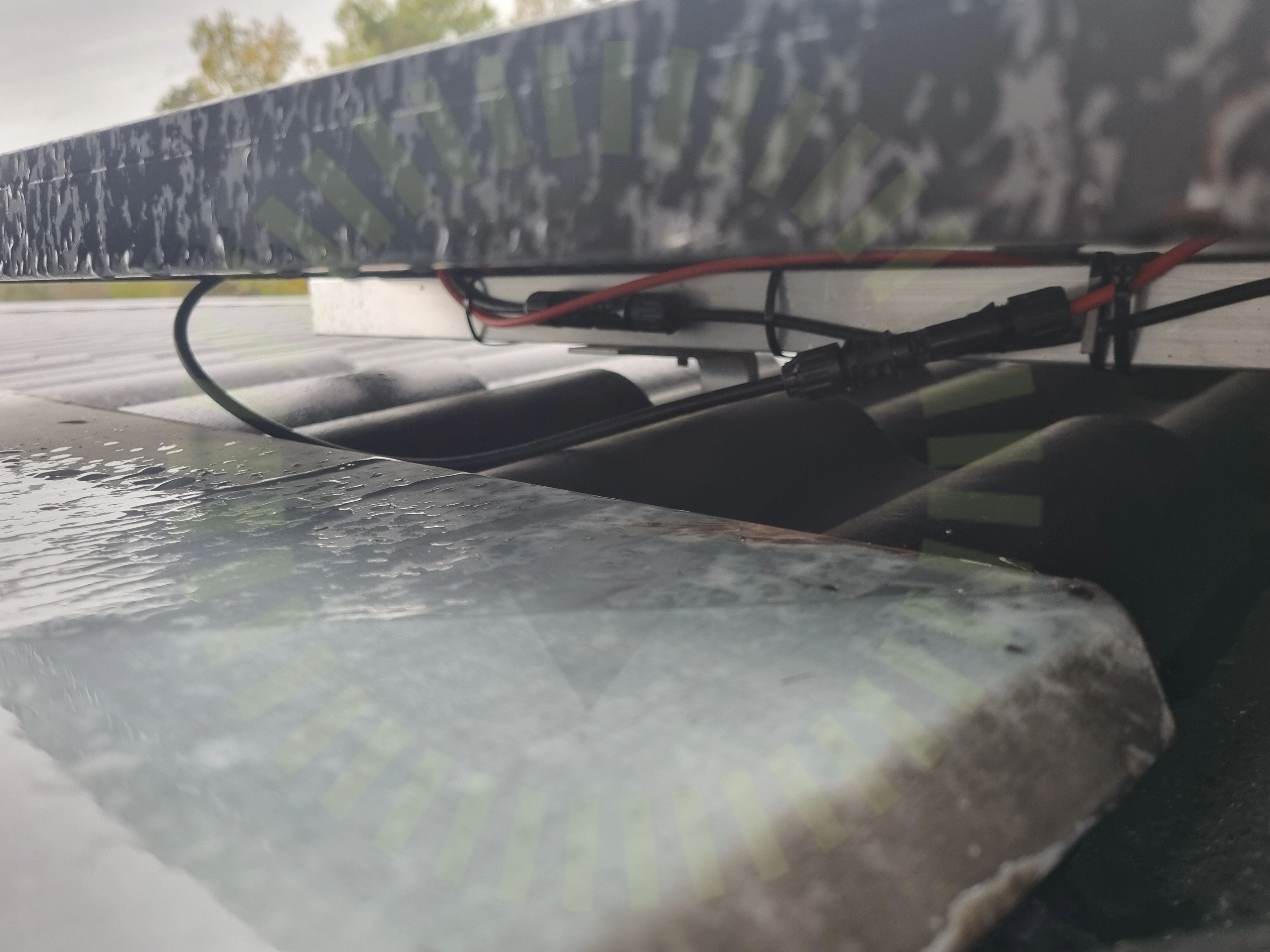

+ 3

93% godkända

7% ej godkända

Om installationen

Paneler

Longi: LR5-54HTH

Montagesystem

K2: SingleRail: Single Hook 3S

Växelriktare

Huawei: SUN2000-(3-10KTL)-M1

Batteri

Huawei: LUNA2000-5-15-S0

Tillbehör

Undercentral

Tillbehör

Smartmätare: CHINT DTSU666

Installerad av Solvision som har ett högt snittbetyg på 9.6 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Batteri (12)Tak 1, K2: SingleRail: Single Hook 3S (32)Tak 1, Longi: LR5-54HTH (16)Undercentral (9)Varselmärkning (5)Växelriktare (37)

Allmänt

Godkända kontrollpunkter

3/3

Avtal

Mätprotokoll DC

Strängschema

Batteri

Godkända kontrollpunkter

12/12

Avstånd

Avstånd till växelriktare

Batteri PE

Fastsäkring av produkt

Infästning

Kablage

Kontakter

Rakt stående

Skador

Smart Power Sensor

Utrymme

Väderskydd

Tak 1, K2: SingleRail: Single Hook 3S

Anmärkningar

3/24

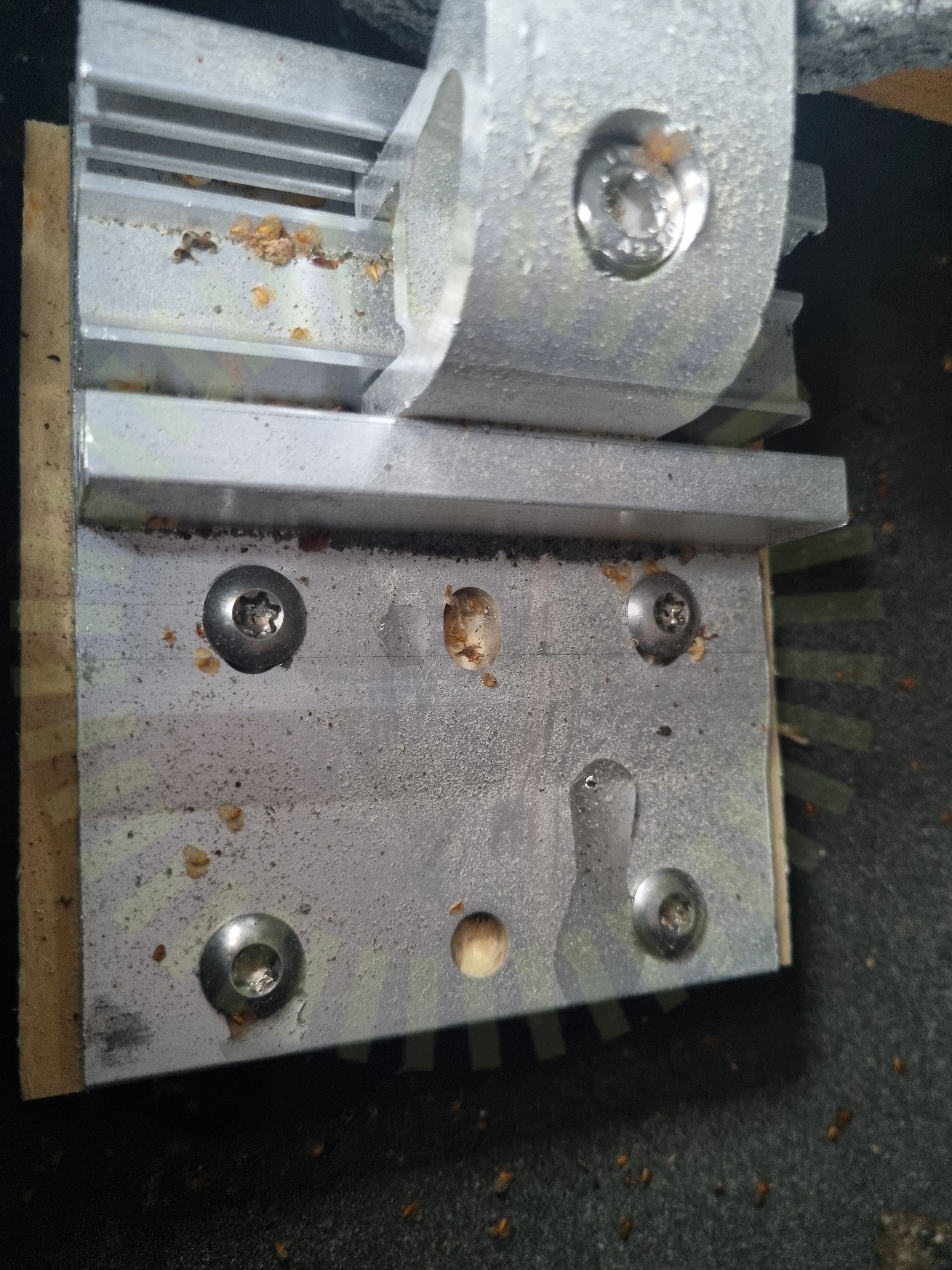

3.1 Infästning utanför takstol

Inte godkänd

Kroken i bild är inte korrekt monterad utanför takstol. Monteringen uppfyller inte tillverkarens anvisning om infästning utanför takstol.

SingleRail Roof Hooks Assembly en-DK-FJ-NO-SE V9 | 0923, Sida 22-23

3.2 Kabeluppfästning

Inte godkänd

Kablage ligger på yttertaket.

SS 436 40 00 (712.522.101)

3.3 Infästningar

Inte godkänd

Majoriteten av infästningar sitter i råspont. Infästning ska ske i takstol med komplettering i råspont.

SingleRail Roof Hooks Assembly en-DK-FJ-NO-SE V9 | 0923, Sida 22

Godkända kontrollpunkter

21/24

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Kabeldragning mellan takytor

Klämmans placering i skena

Mittklämmor

Placering

Skador

Skenans utstick för klämma

Skenornas infästning

Skenornas överhäng

Skenskarvar

Skruvar korrekt

Snö- och Vindlastberäkning

Takets lutning

Takkrokarnas CC

Takstolsinfästning

Tvådelad takkrok

Underliggande takpanna

Väderbeständigt material

Ändklämmor

Tak 1, Longi: LR5-54HTH

Anmärkningar

2/16

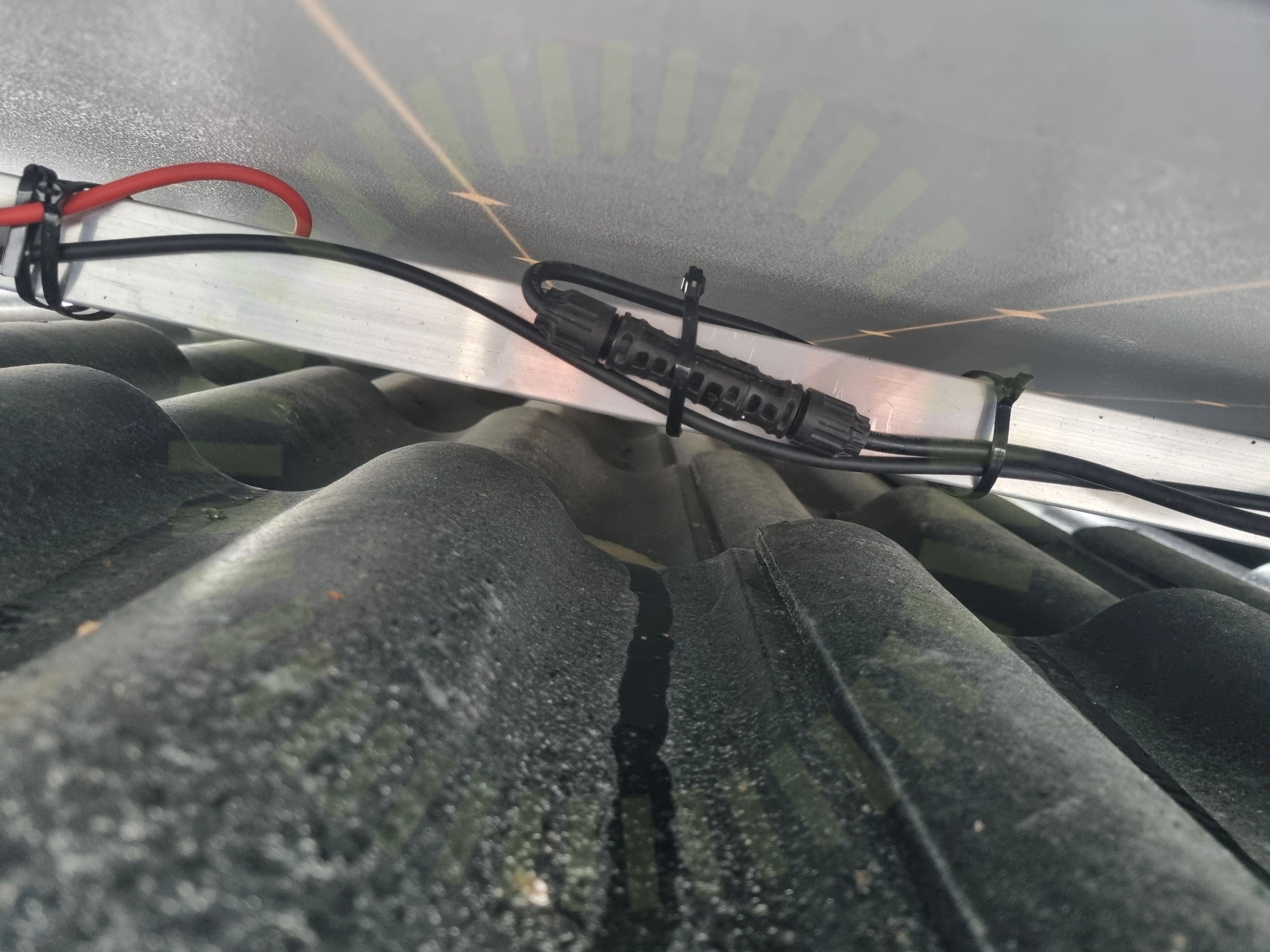

4.1 Kontaktdon

Inte godkänd

Buntband får inte placeras över kontaktdonens hölje.

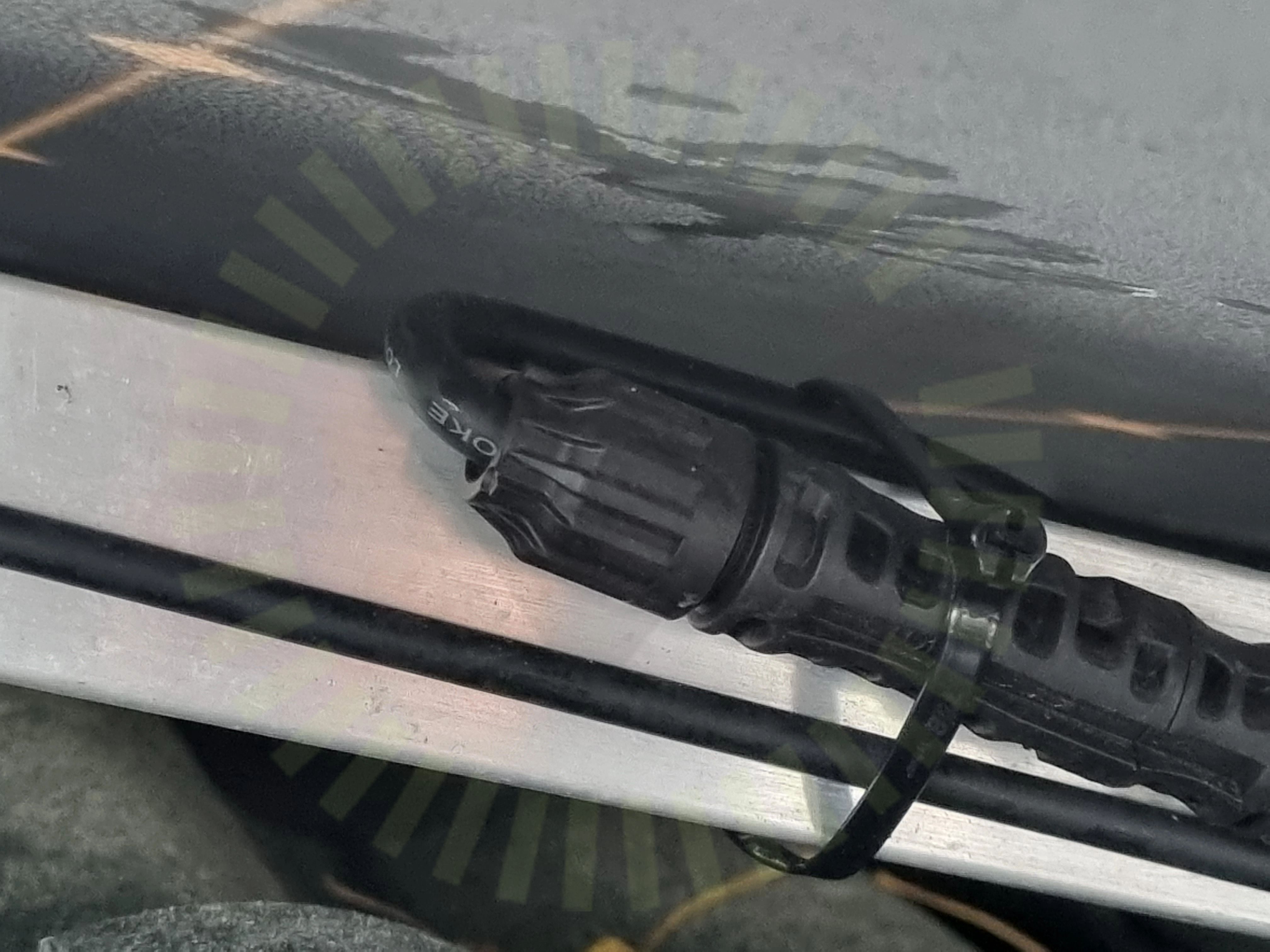

4.2 Panelkablagets böjradie

Inte godkänd

Panelernas kablar har en för skarp böjradie. Skarp böj där kablage kommer ur kontakt.

Installation Manual for LONGi Solar PV Modules, V15, Sida 25

Godkända kontrollpunkter

14/16

Avstånd till tak

Dräneringshål

Förbindelse av kontakter

Föremål mot bakstycke

Förläggning DC kontakter

Klämmornas placering

Mellanrum

Punktbelastning

Skador på panel

Skugga

Spänningar i ram

Stress på kontakter

Strängförläggning

Överlappning

Undercentral

Anmärkningar

1/7

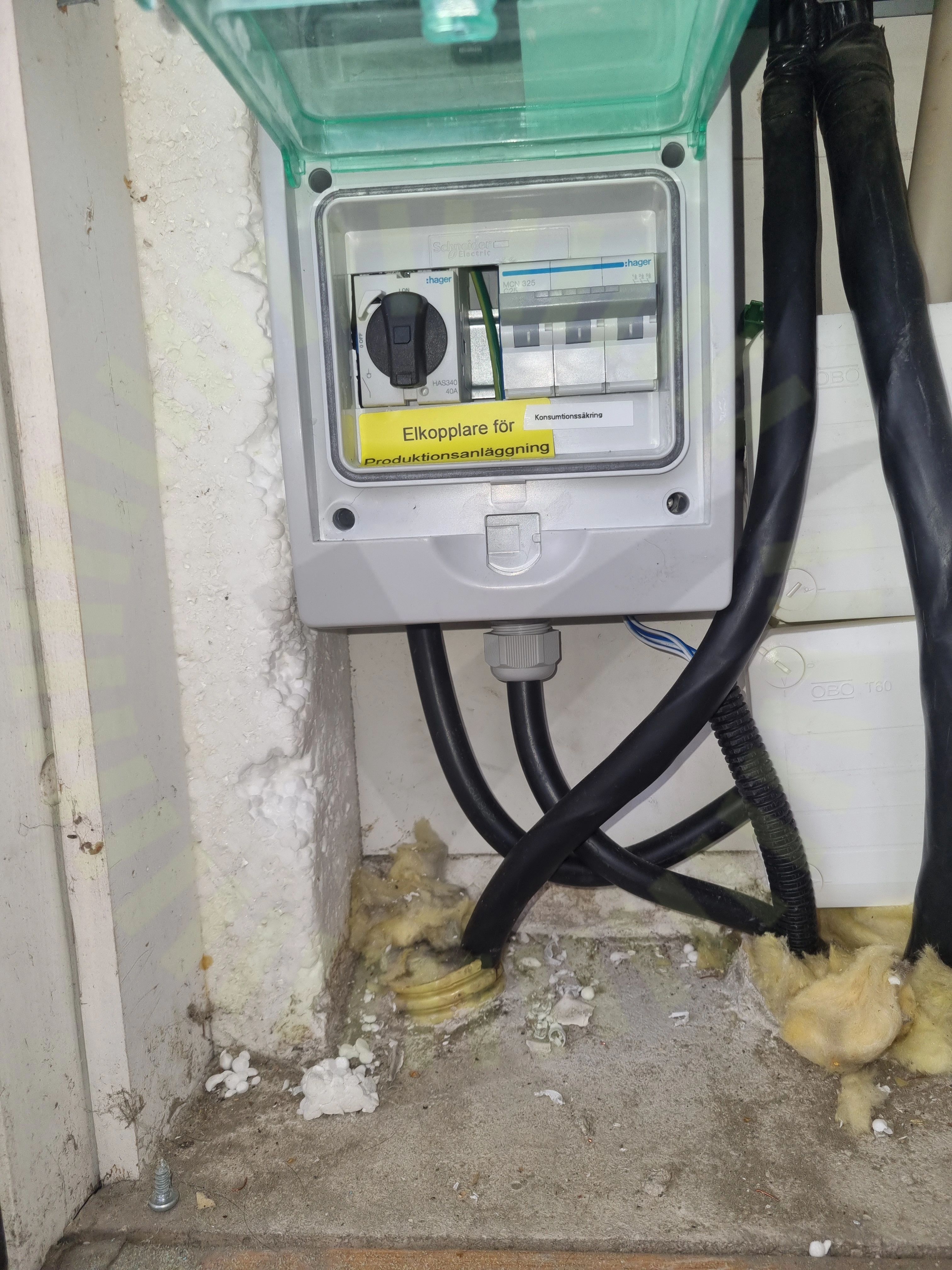

5.1 Skydd mot beröring

Inte godkänd

Beröringsskydd är inte uppfyllt. Täcklock saknas på kapsling som sitter i fasadmätarskåp.

Godkända kontrollpunkter

6/7

Böjradie

Femledarsystem

Förskruvningar

Infästning

IP-Klassning

Placering

Varselmärkning

Godkända kontrollpunkter

5/5

Informering av solceller

Missvisande varselmärkning

Tillförlitligt fäst

Varning för backspänning

Varning för likspänning

Växelriktare

Anmärkningar

1/36

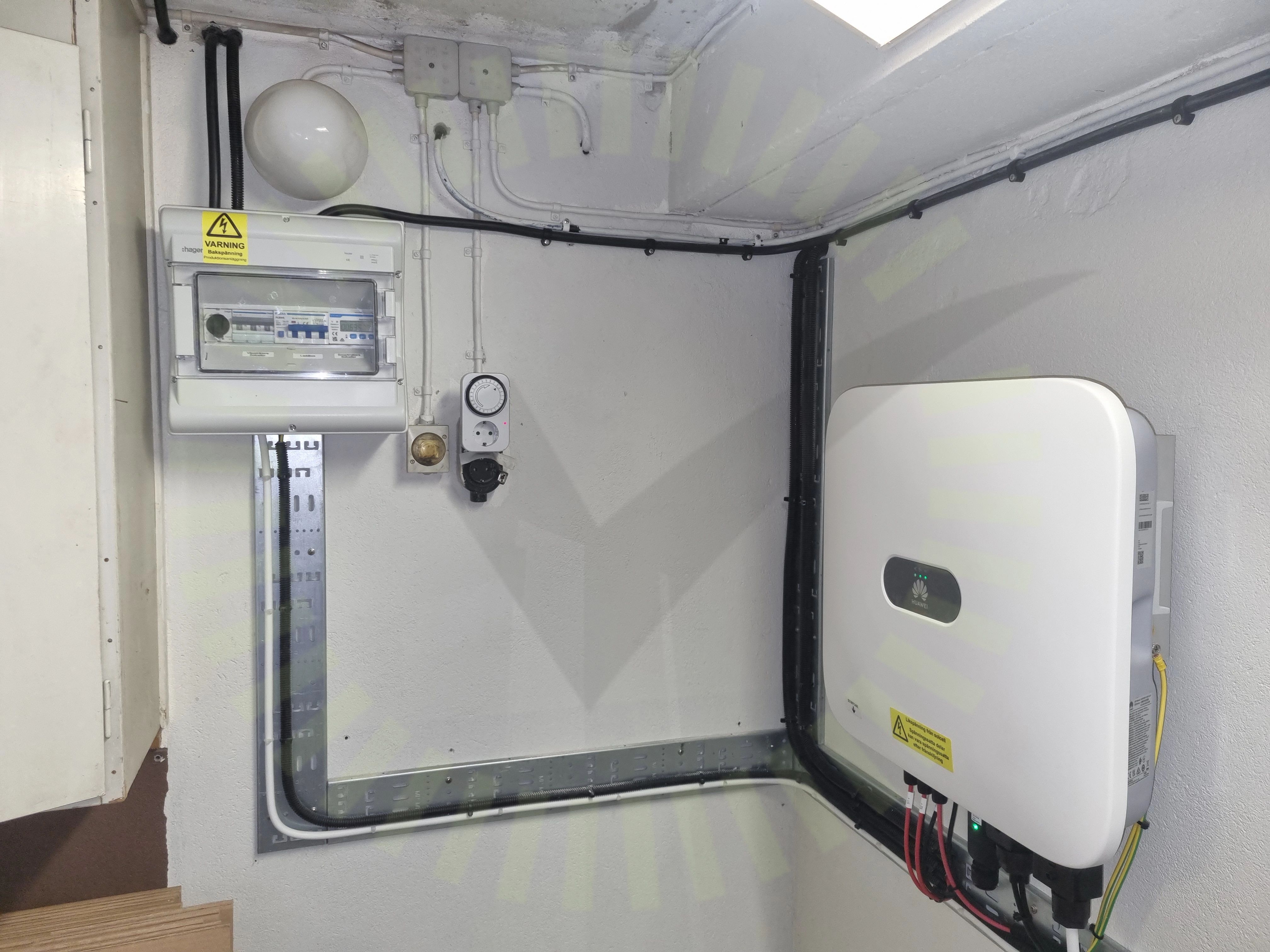

7.1 AC Kablage förläggning

Inte godkänd

Infästningspunkter för AC kablage är inte gjord med lämpliga mellanrum. Detta gäller sista biten innan AC kablage går in i kapsling.

SS 436 40 00 (522.8.4)

Godkända kontrollpunkter

35/36

AC anslutning växelriktare

AC Böjradie

Anslutning av ledare

Avstånd närliggande objekt

Avstånd till hav

Bakomliggande material

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Kontakter

DC Kontakter anslutning

DC Max Spänning

DC Max Ström

DC Min Spänning

Dubbel matning

Enkelisolerade ledare

Genomföringar

Huvudsäkring

Identifiering

Infästning

Jordning av chassi

Kabeldimensionering

Likspänningskomponenter

Mekanisk påverkan

Placering

Skadat kablage

Skarp kant

Smartmätare

Stress på kontakter

Strängdesign

Säkringsdimension

Tillgänglighet

Ventilation

Väderbeständigt material

Växelriktarens IP klassning
