Besiktningsrapport

8.5

Installation av

Sun4Energy

Datum

29 november 2023

Ort

Sturefors, Östergötlands län

Takkrokarnas CC

Kabeluppfästning

Skenornas överhäng

+ 7

82% godkända

18% ej godkända

Om installationen

Paneler

Eurener: MEPV 120 HALF-CUT BLACK 410Wp

Montagesystem

ESDEC Lutande Panntak

Växelriktare

GroWatt: MOD 3-10KTL3-XH

Installerad av Sun4Energy som har ett medelhögt snittbetyg på 8.5 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Tak 1, ESDEC Lutande Panntak (28)Tak 1, Eurener: MEPV 120 HALF-CUT BLACK 410Wp (13)Varselmärkning (5)Växelriktare (35)

Allmänt

Anmärkningar

1/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

Godkända kontrollpunkter

2/3

Avtal

Strängschema

Tak 1, ESDEC Lutande Panntak

Anmärkningar

7/24

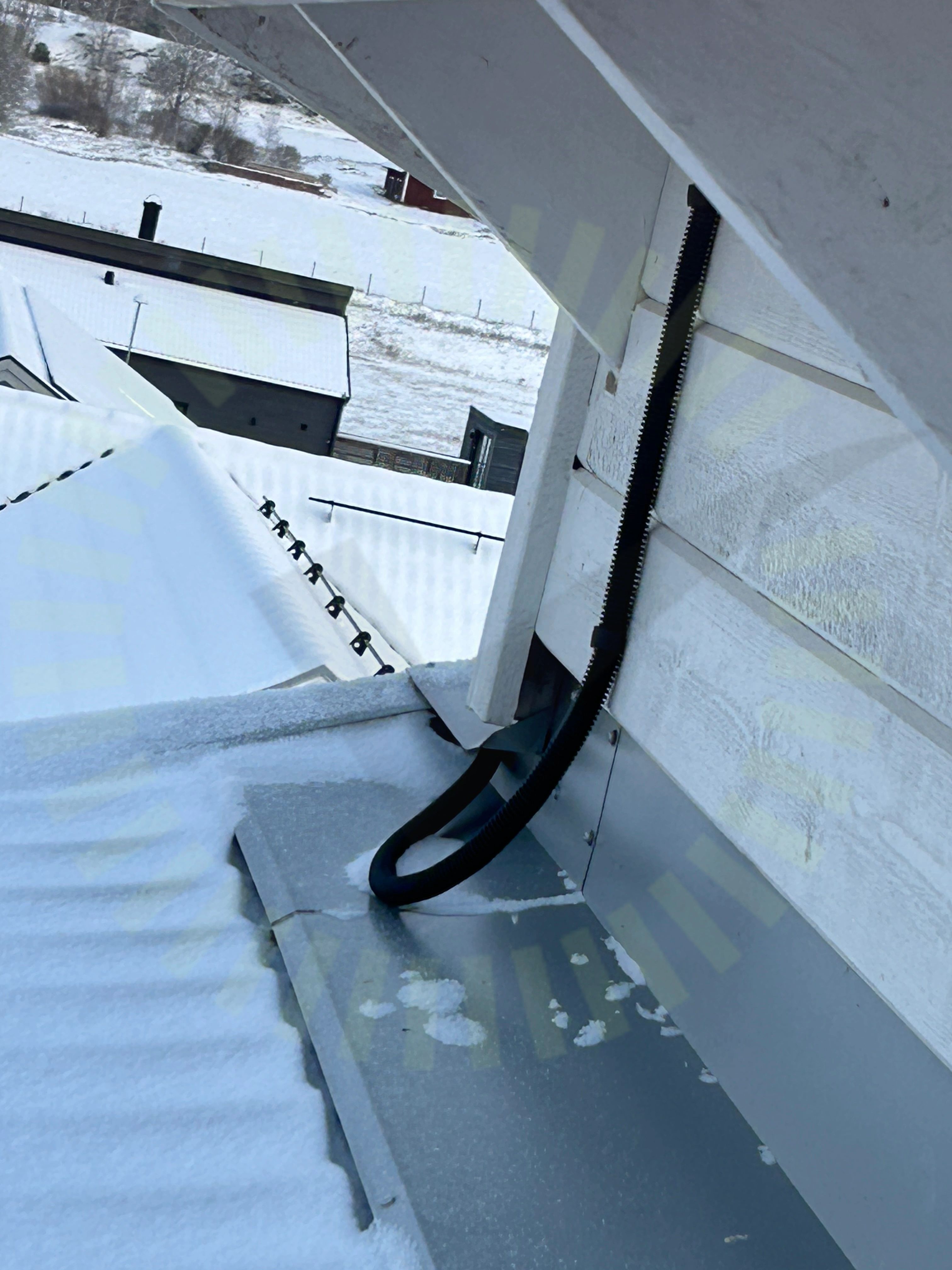

2.1 Kabeldragning mellan takytor

Inte godkänd

Kabeldragning mellan takytor är inte lämpligt fastsäkrad.

SS 436 40 00 (712.522.101)

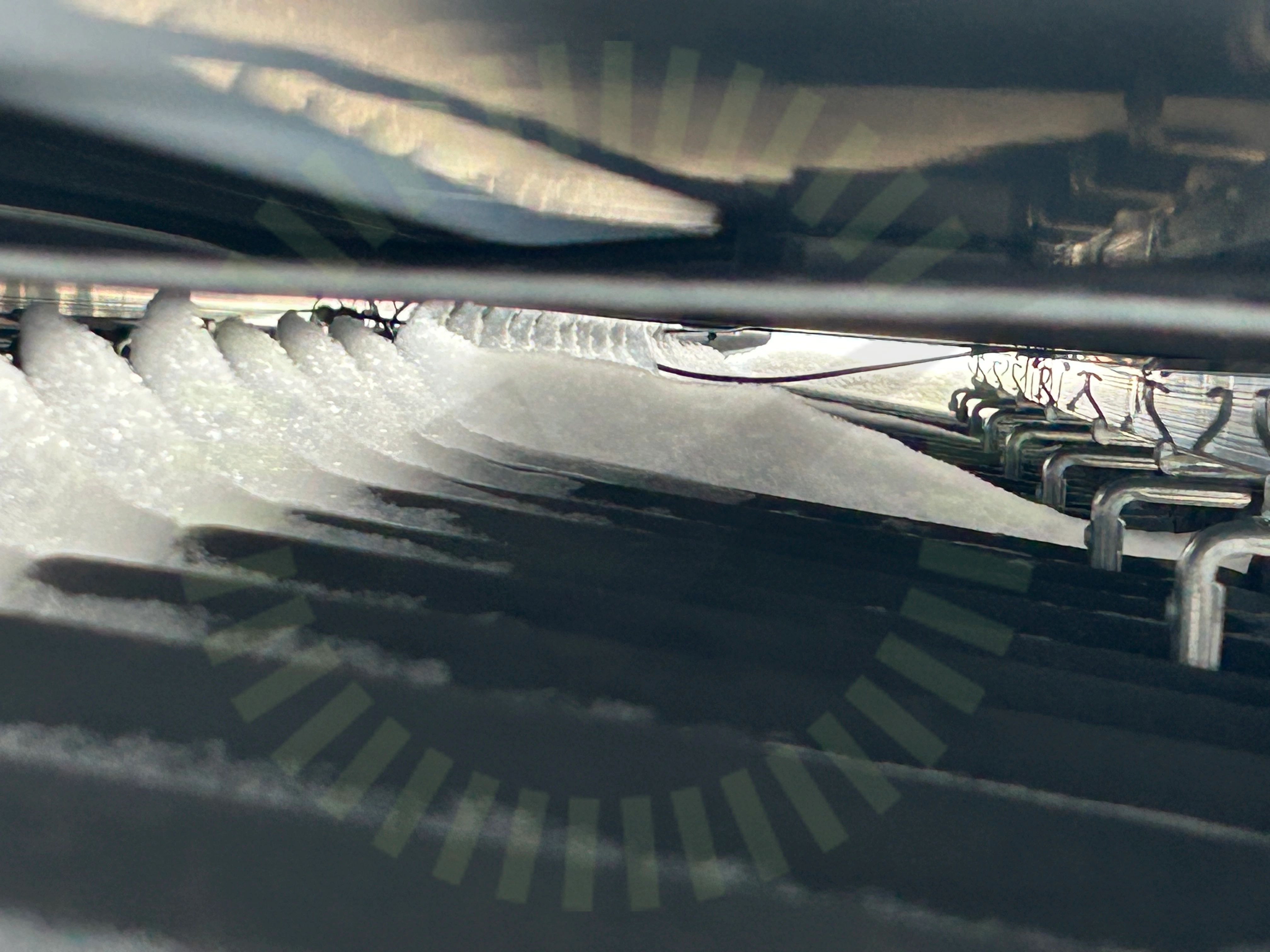

2.2 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd. Kablar hänger långa sträckor utan uppfästning.

SS 436 40 00 (712.522.101)

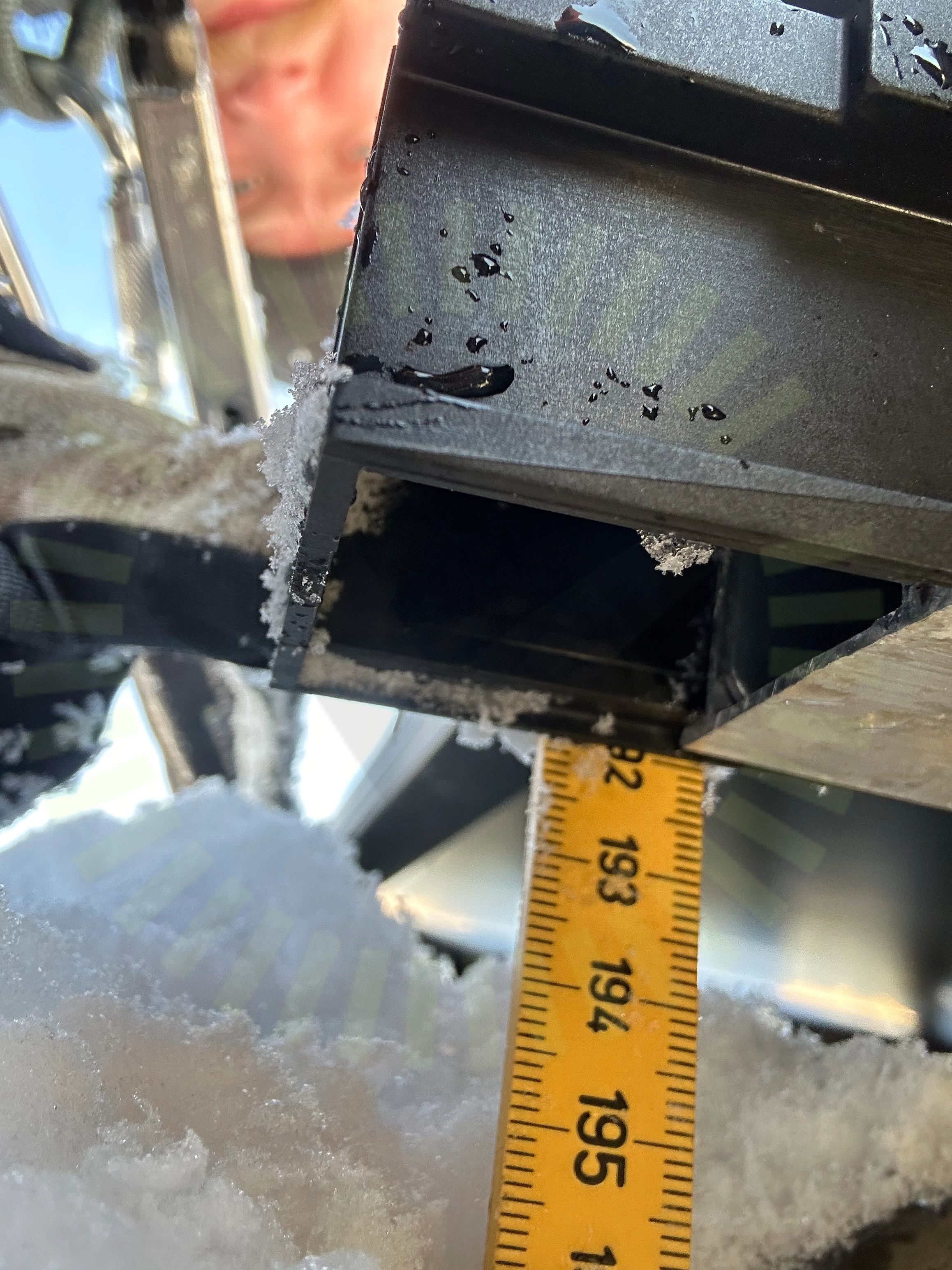

2.3 Skenans utstick för klämma

Inte godkänd

Skenan sticker inte ut tillräckligt från panel. Ska vara minst 20 mm.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24

2.4 Snö- och Vindlastberäkning

Inte godkänd

Inmatade värden i lastberäkningen stämmer inte med verkligheten. Lastberäkning är utförd med vertikala skenor. Installationen är utförd med horisontella skenor. Gäller hela stora taket samt sektion 2-5 på garaget.

Tillverkarens montageanvisningar

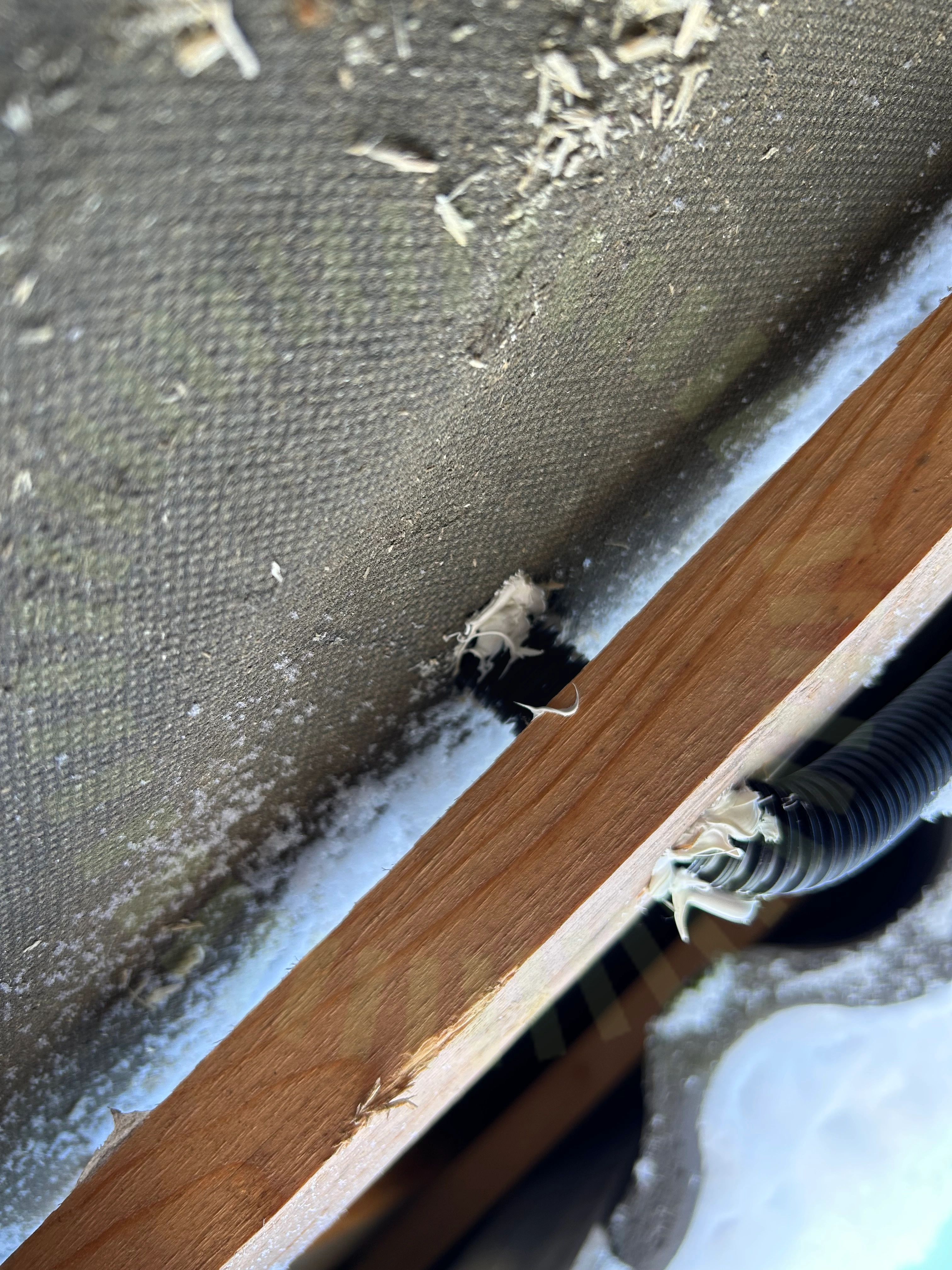

2.5 Takgenomföring

Inte godkänd

Takgenomföring är inte fackmässigt utförd.

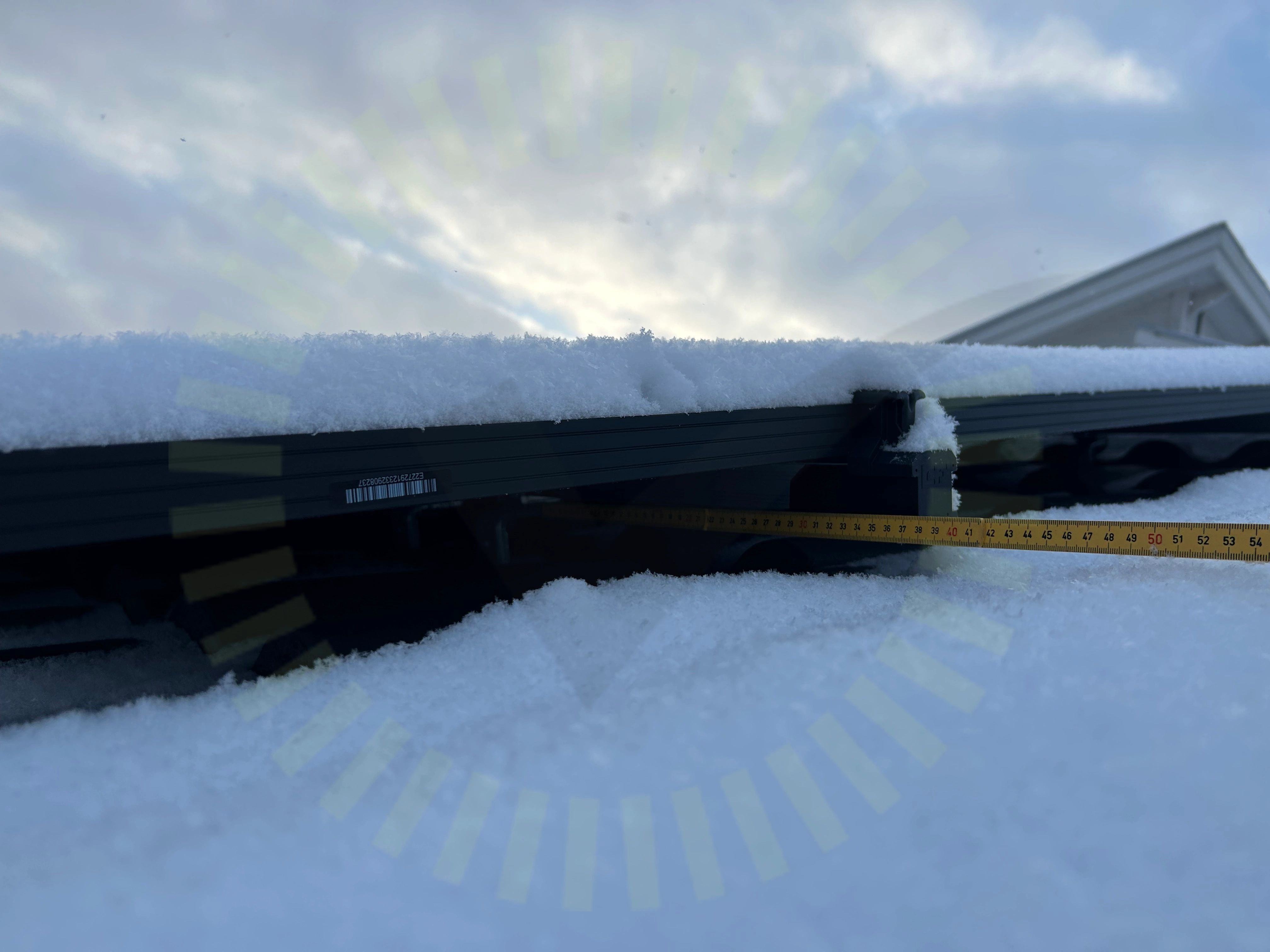

2.6 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt. För långt överhäng förekommer.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24 och 25

2.7 Takkrokarnas CC

Inte godkänd

Krokar är monterade med längre avstånd mellan varandra än det maximala måttet som anges i lastberäkningen. Gäller sektion 1 på garaget. För övriga sektioner saknas korrekt underlag att kontrollera mot.

Snö- och vindlastberäkning

Godkända kontrollpunkter

16/24

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Klämmans placering i skena

Läktinfästning

Mittklämmor

Panelstorlek

Skador

Skenornas infästning

Skenskarvar

Säkerhetsavstånd

Takets lutning

Takkrokens höjdjustering

Underbyggnad

Underliggande takpanna

Väderbeständigt material

Ej tillgängligt vid besiktning

1/24

Dräneringskanal

Tak 1, Eurener: MEPV 120 HALF-CUT BLACK 410Wp

Anmärkningar

2/13

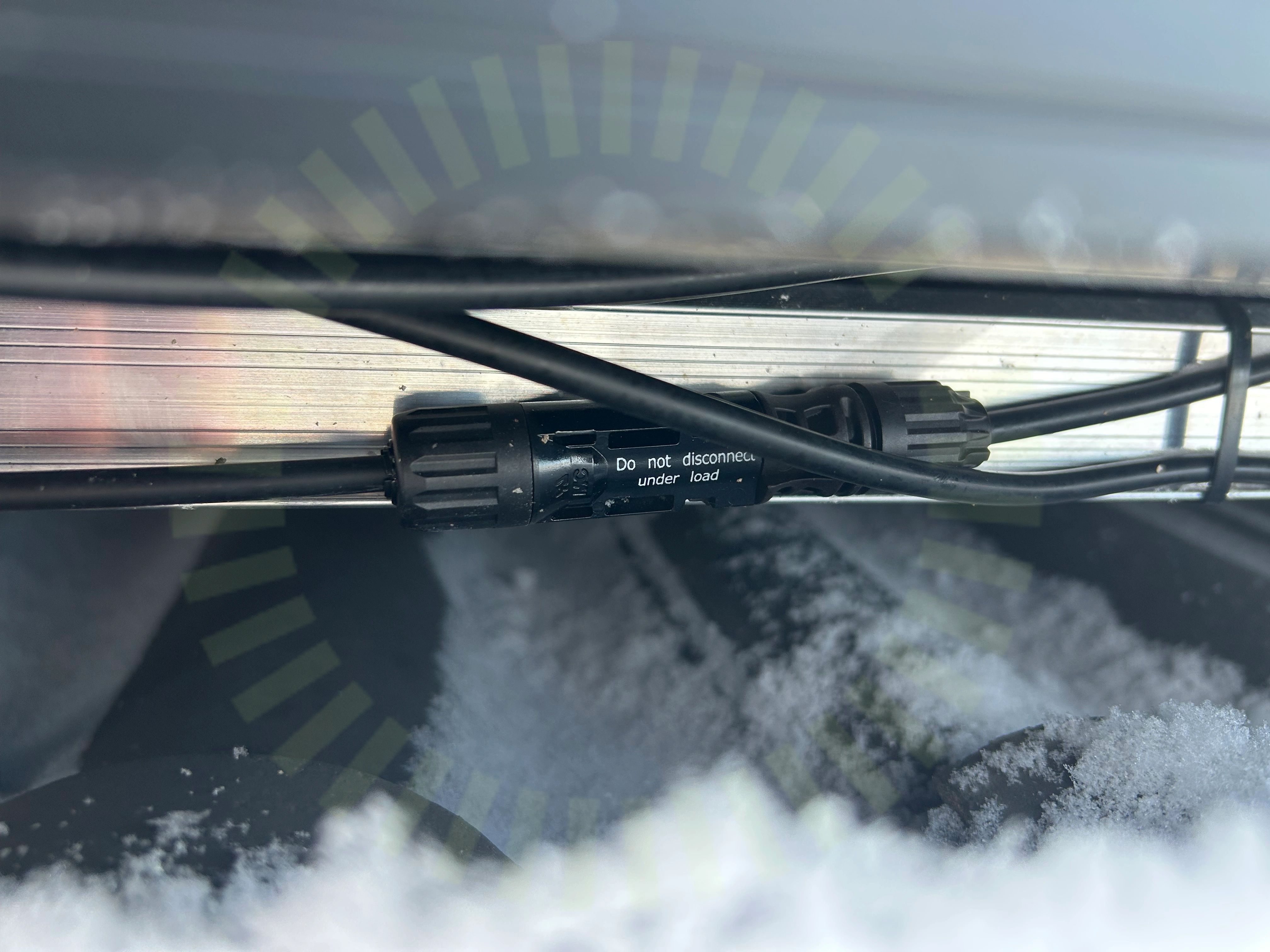

3.1 Kontaktdon

Inte godkänd

Kontakt är inte monterad enligt tillverkarens anvisningar. Förskruvning ska inte bottnas.

Stäubli MA231. Sida 10.

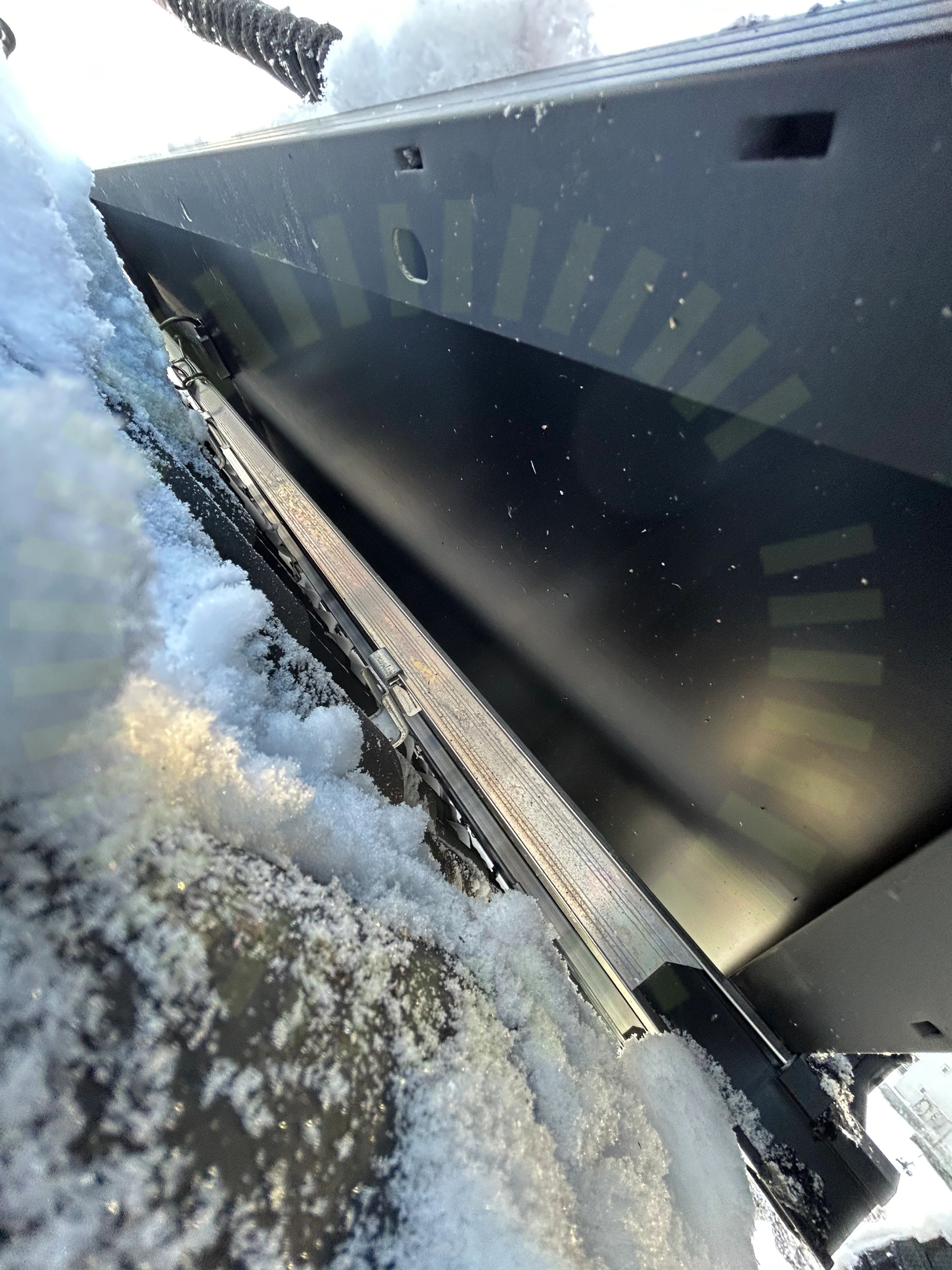

3.2 Panelkablaget generell böjradie

Inte godkänd

Kabelns böjradie är för skarp ut från kopplingslådan.

SS 436 40 00 (522.8.3)

Godkända kontrollpunkter

9/13

Dräneringshål

Förbindelse av kontakter

Föremål mot bakstycke

Klämmornas överlappning

Panelramar separerade

Punktbelastning

Skugga

Spänningar i ram

Stress på kontakter

Ej tillgängligt vid besiktning

2/13

Skador på panel

Strängförläggning

Varselmärkning

Godkända kontrollpunkter

5/5

Informering av solceller

Missvisande varselmärkning

Tillförlitligt fäst

Varning för backspänning

Varning för likspänning

Växelriktare

Anmärkningar

4/34

5.1 Dubbel matning

Inte godkänd

Huvudledning till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln kan hantera.

SS 436 40 00 (312.2.1.2 / 512.1.2)

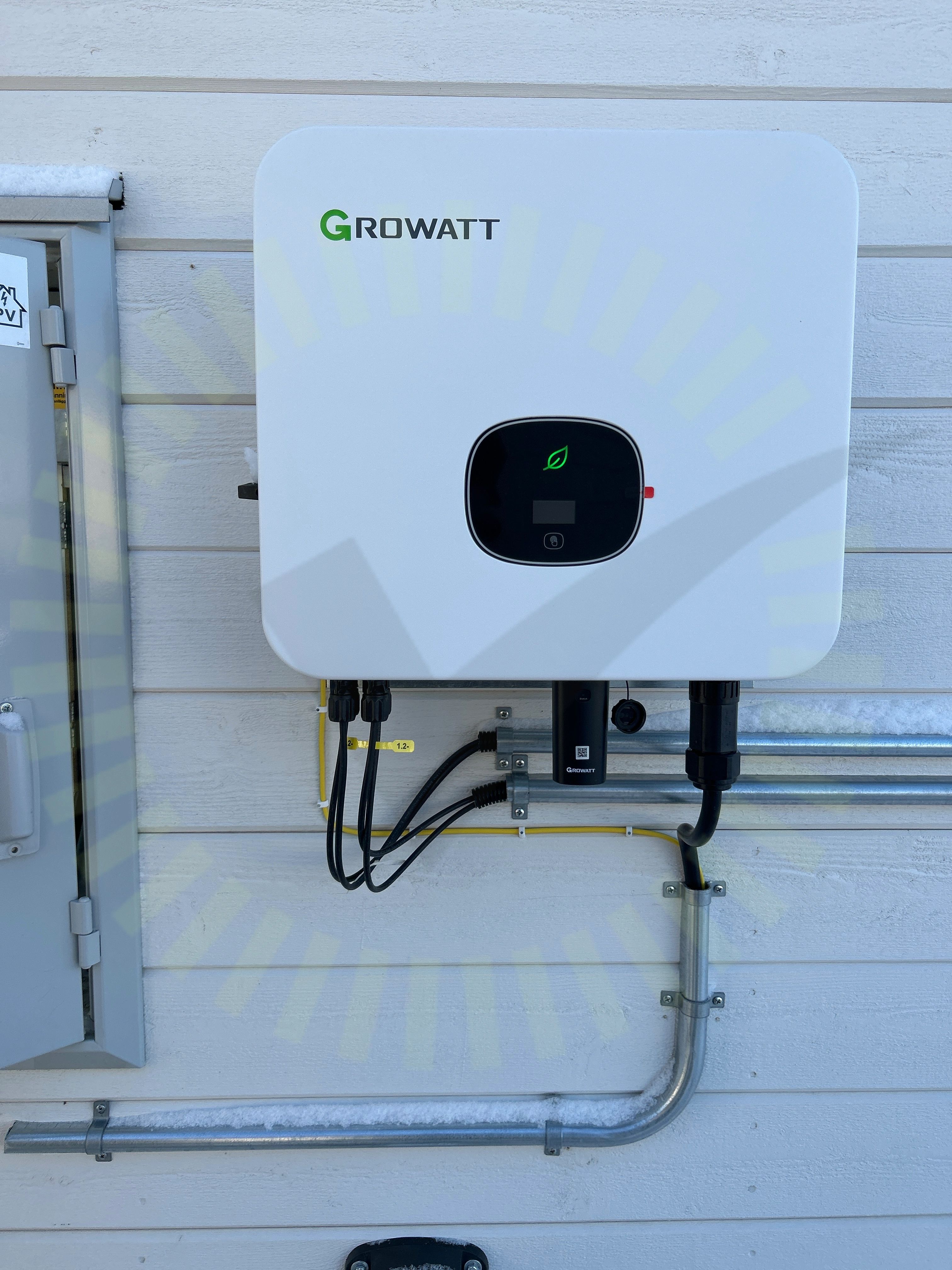

5.2 Väderbeständigt material

Inte godkänd

Använt material ej väderbeständigt. PE kabel är ej UV resistent.

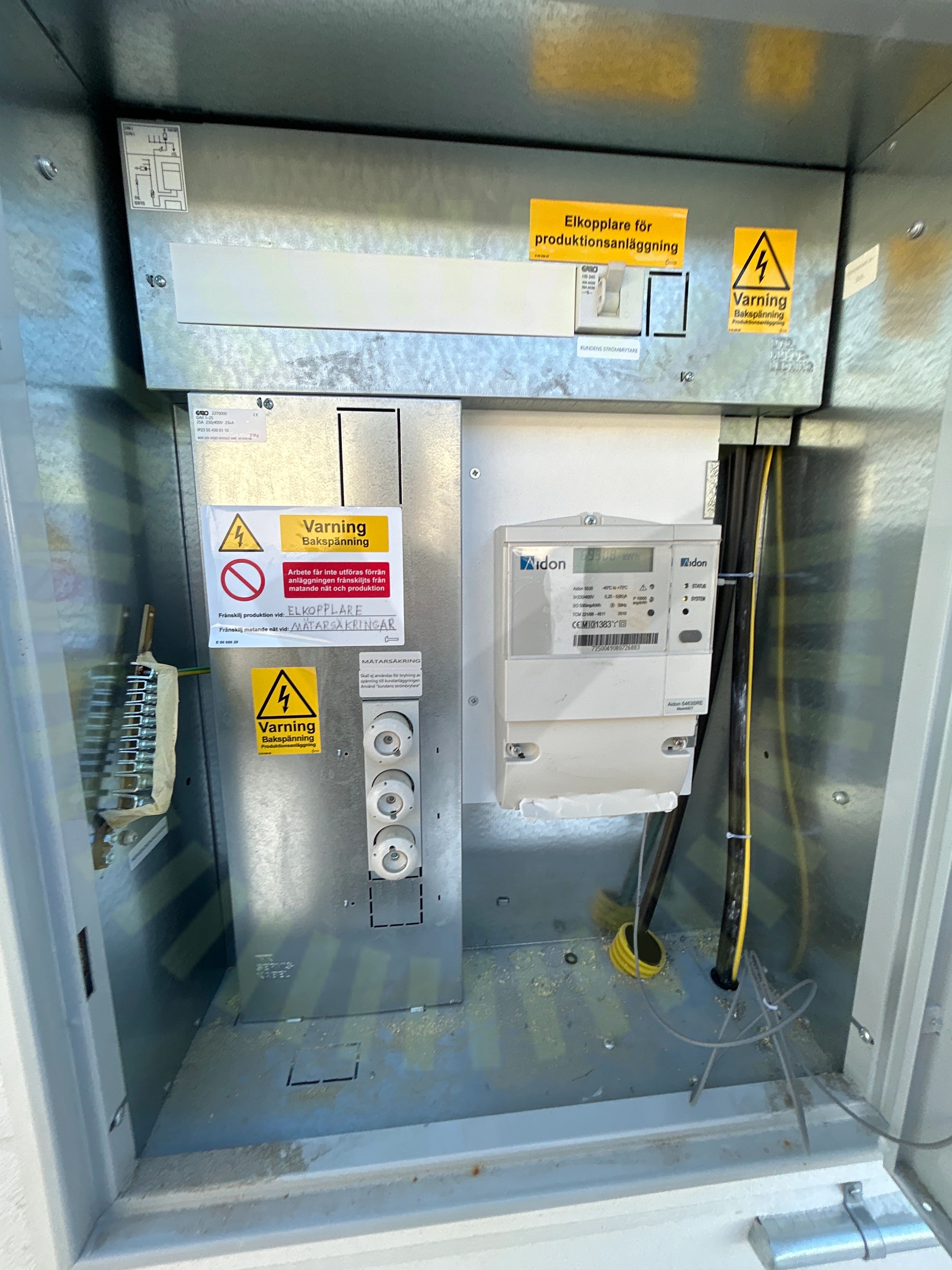

5.3 Säkringsdimension

Inte godkänd

Säkring saknas för växelriktaren.

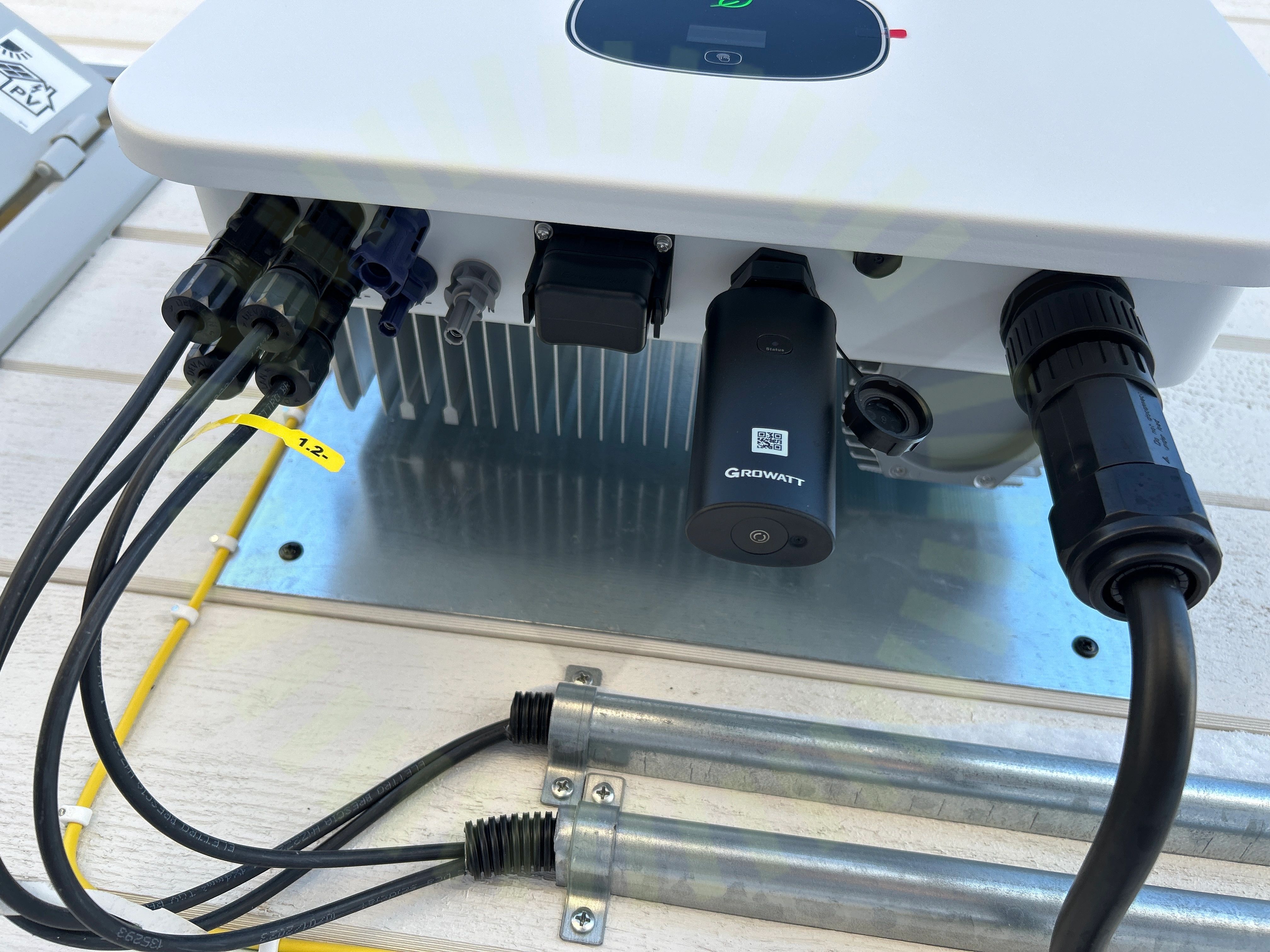

5.4 Växelriktarens IP klassning

Inte godkänd

Tätningar saknas för oanvända kontakter.

Godkända kontrollpunkter

30/34

AC kablage förläggning

AC Kablage förläggning

Anslutning av ledare

Anslutning av växelriktare

Avstånd närliggande objekt

Bakomliggande material

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Kontakter

DC Max Spänning

DC Max Ström

DC Min Spänning

Enkelisolerade ledare

Fastsäkring av produkt

Förskruvning

Huvudsäkring

Identifiering

Infästning

Jordning av chassi

Kabeldimensionering

Kablagets böjradie

Likspänningskomponenter

Mekanisk påverkan

Skadat kablage

Skarp kant

Stress på kontakter

Strängdesign

Tillgänglighet

Väderskydd
