Besiktningsrapport

7.7

Installation genom

Svea Solar

Datum

22 juli 2021

Ort

Hägersten, Stockholms län

Solpaneler: Kablar: Dragavlastade

Skenor: Infästning

Skenor: Slutfäste

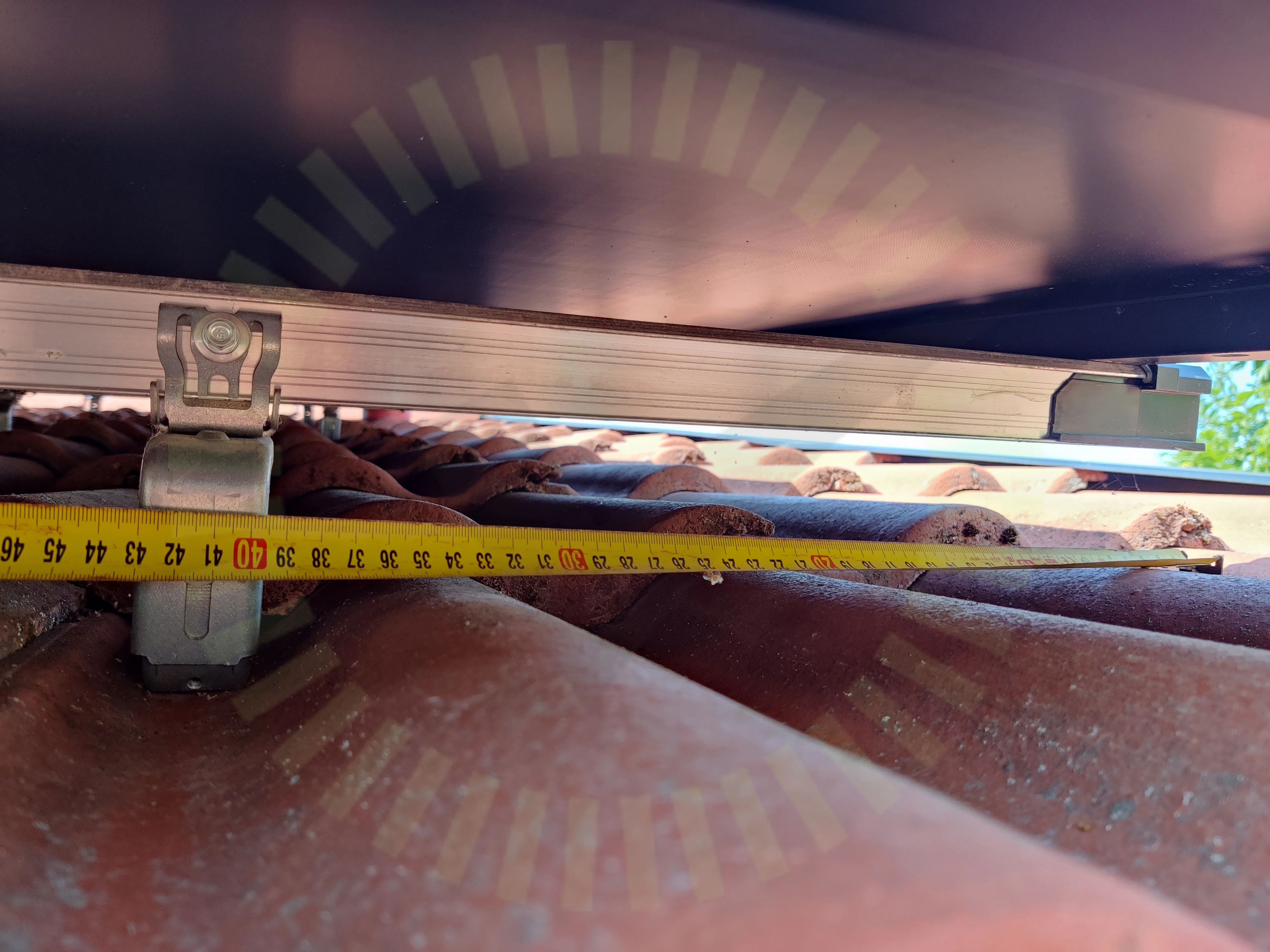

+ 10

81% godkända19% ej godkända

Om installationen

PanelerLR4-60HPB

OptimerareP370-P505

MontagesystemClickFit EVO Universal Hook/Trusshook

VäxelriktareSE10k

Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

2/2

SkadaSkräp

Dokumentation

Anmärkningar

5/9

2.1 Dokumentation: Flashlista

Rekommendation

Flashlista för panelerna saknas.

2.2 Dokumentation: Växelriktare

Rekommendation

Resultatrapporten från projektering av växelriktaren saknas.

2.3 Produktinformation: Montagesystem

Inte godkänd

Produktinformation för montagesystemet saknas.

2.4 Produktinformation: Optimerare

Inte godkänd

Produktinformation för optimerarna saknas.

2.5 Produktinformation: Paneler

Inte godkänd

Produktinformation för panelerna saknas.

Godkända kontrollpunkter

4/9

Dokumentation: Drift och underhållDokumentation: Snö- och VindlastberäkningDokumentation: SträngschemaProduktinformation: Växelriktare

ESDEC: ClickFit EVO Universal Hook

Anmärkningar

8/40

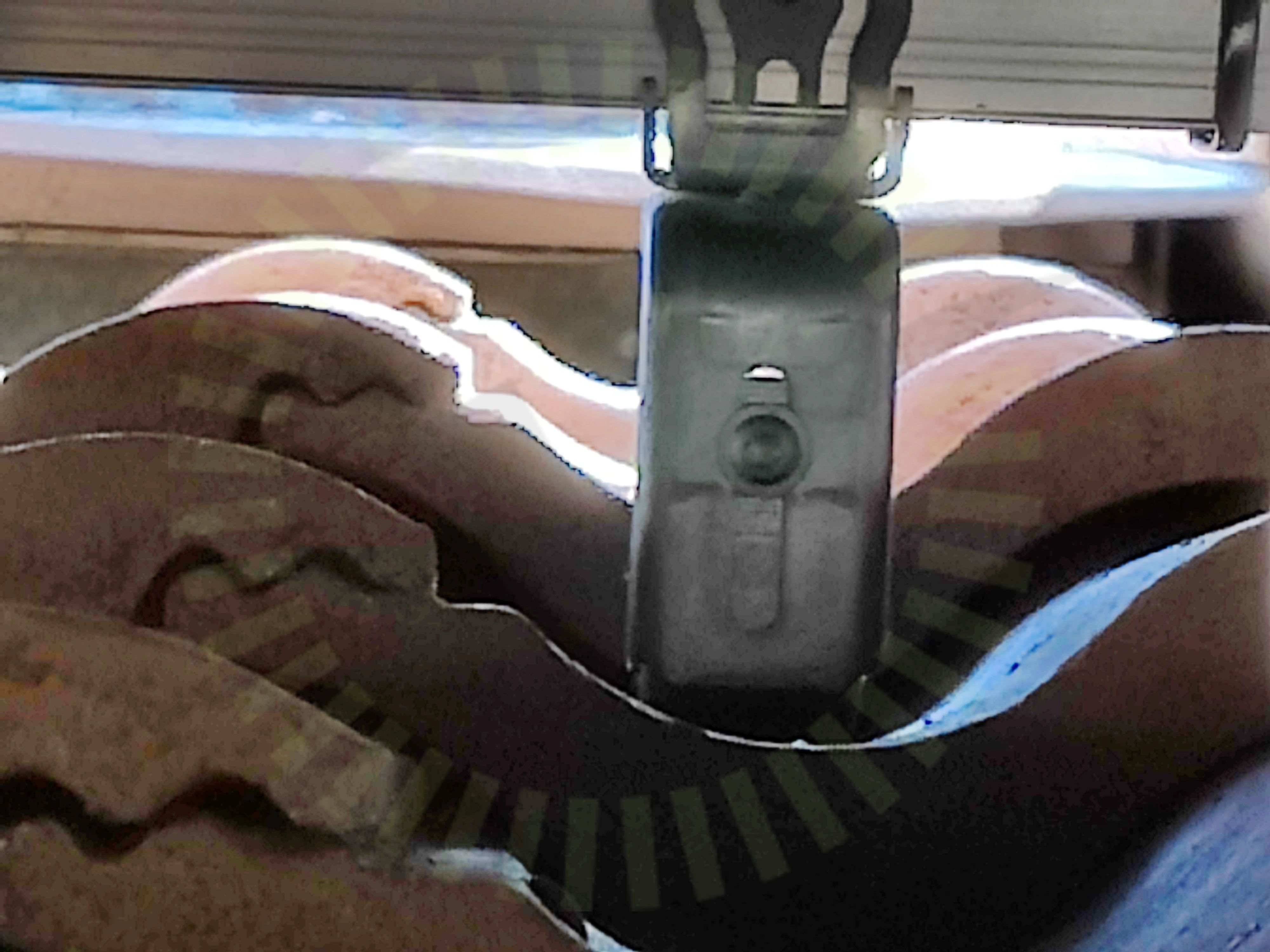

3.1 Betongkrok: Urspårning

Rekommendation

Får pannan kontakt med infästningmaterial riskerar pannan att spricka.

Branschstandard

3.2 Betongkrok: Urspårning

Rekommendation

Får pannan kontakt med infästningmaterial riskerar pannan att spricka.

Branschstandard

3.3 Betongkrok: CC mått

Inte godkänd

Infästningen är inte monterad med korrekt CC mått.

Tillverkarens anvisningar

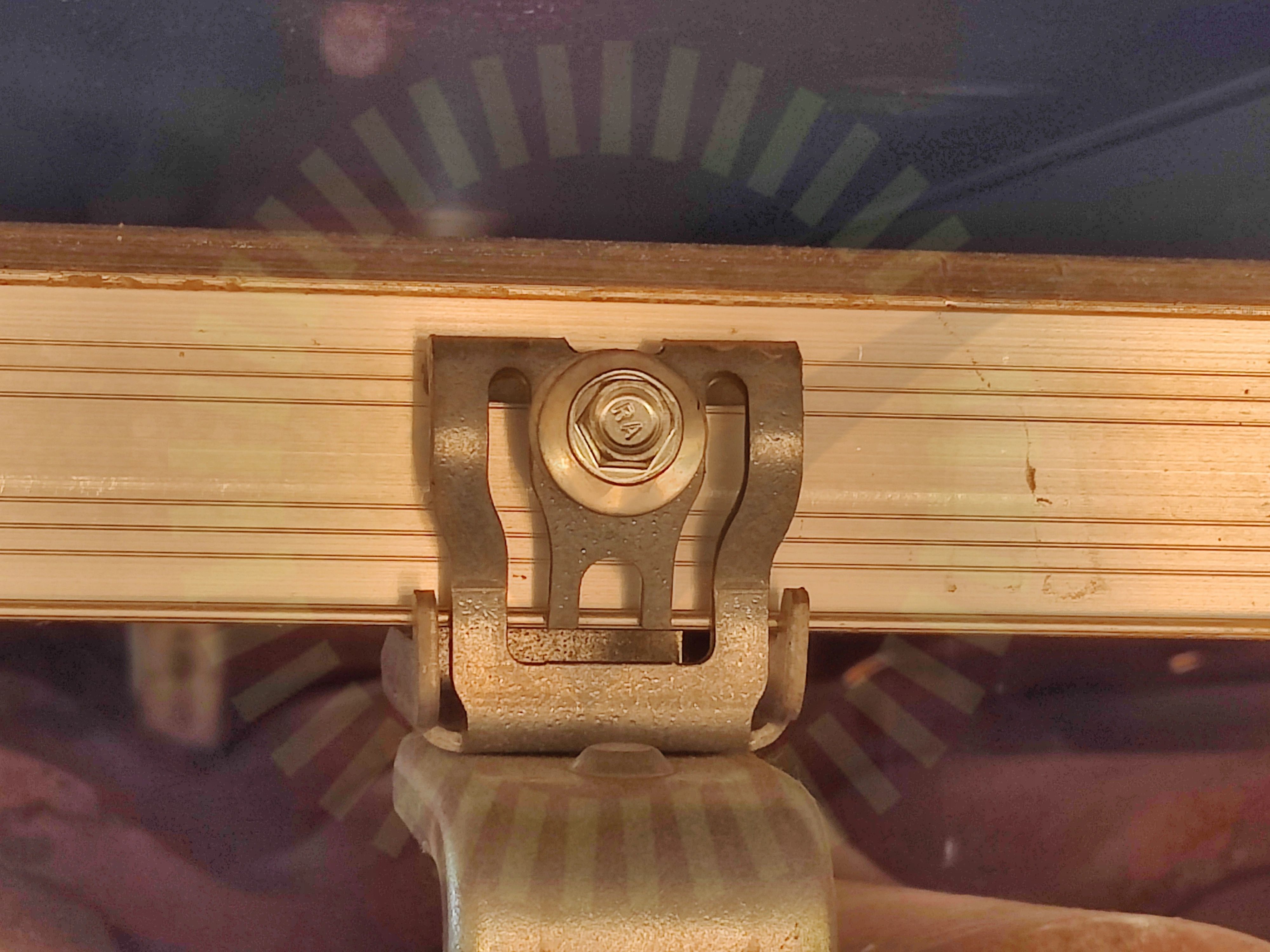

3.4 Skenor: Infästning

Inte godkänd

Skenan är inte fäst i infästningsmaterialet som beskrivet i manual.

Tillverkarens anvisningar

3.5 Skenor: Infästning

Inte godkänd

Skenan är inte fäst i infästningsmaterialet som beskrivet i manual.

Tillverkarens anvisningar

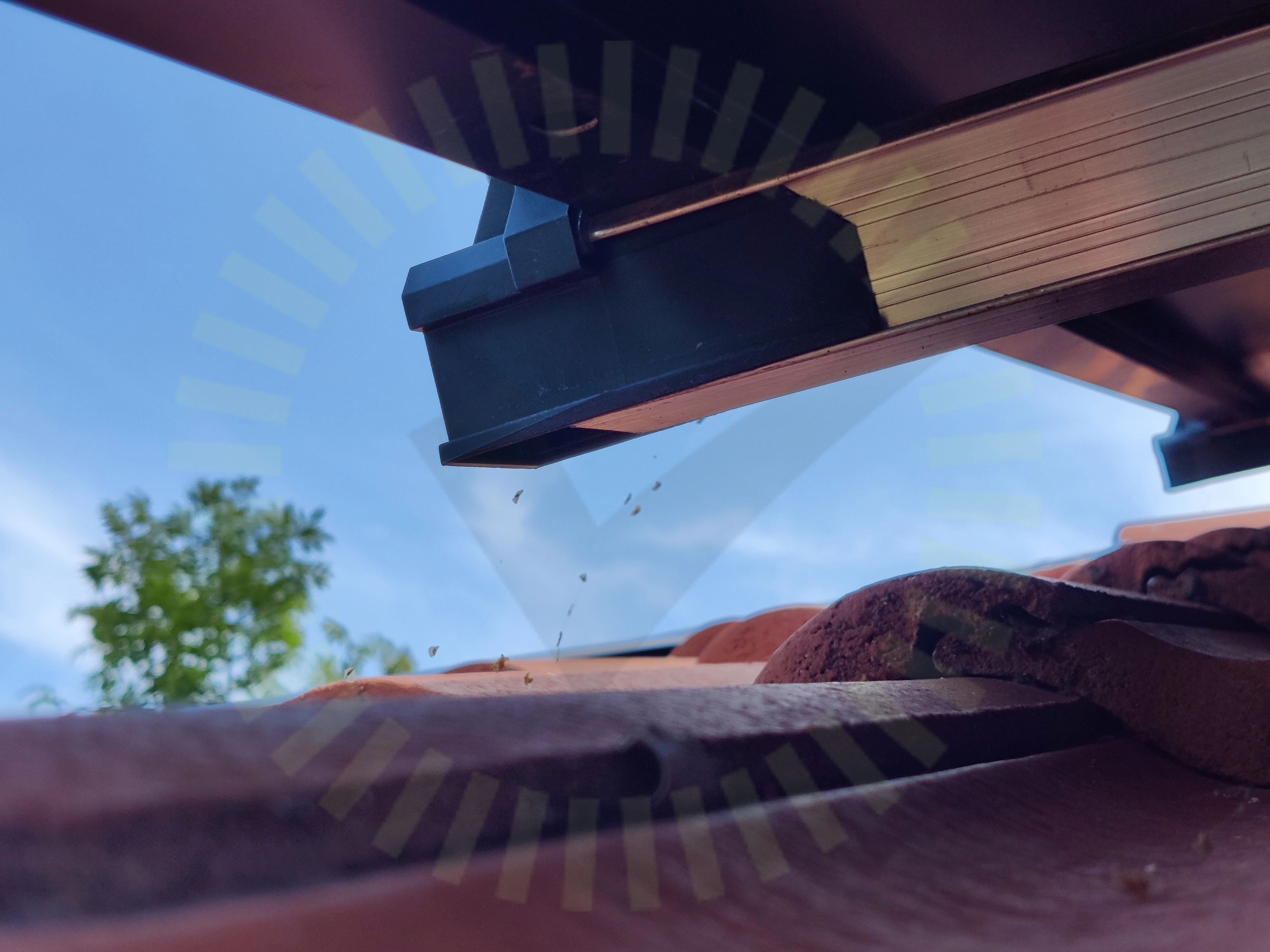

3.6 Skenor: Slutfäste

Inte godkänd

Panelens slutfäste är inte korrekt installerat.

Tillverkarens anvisningar

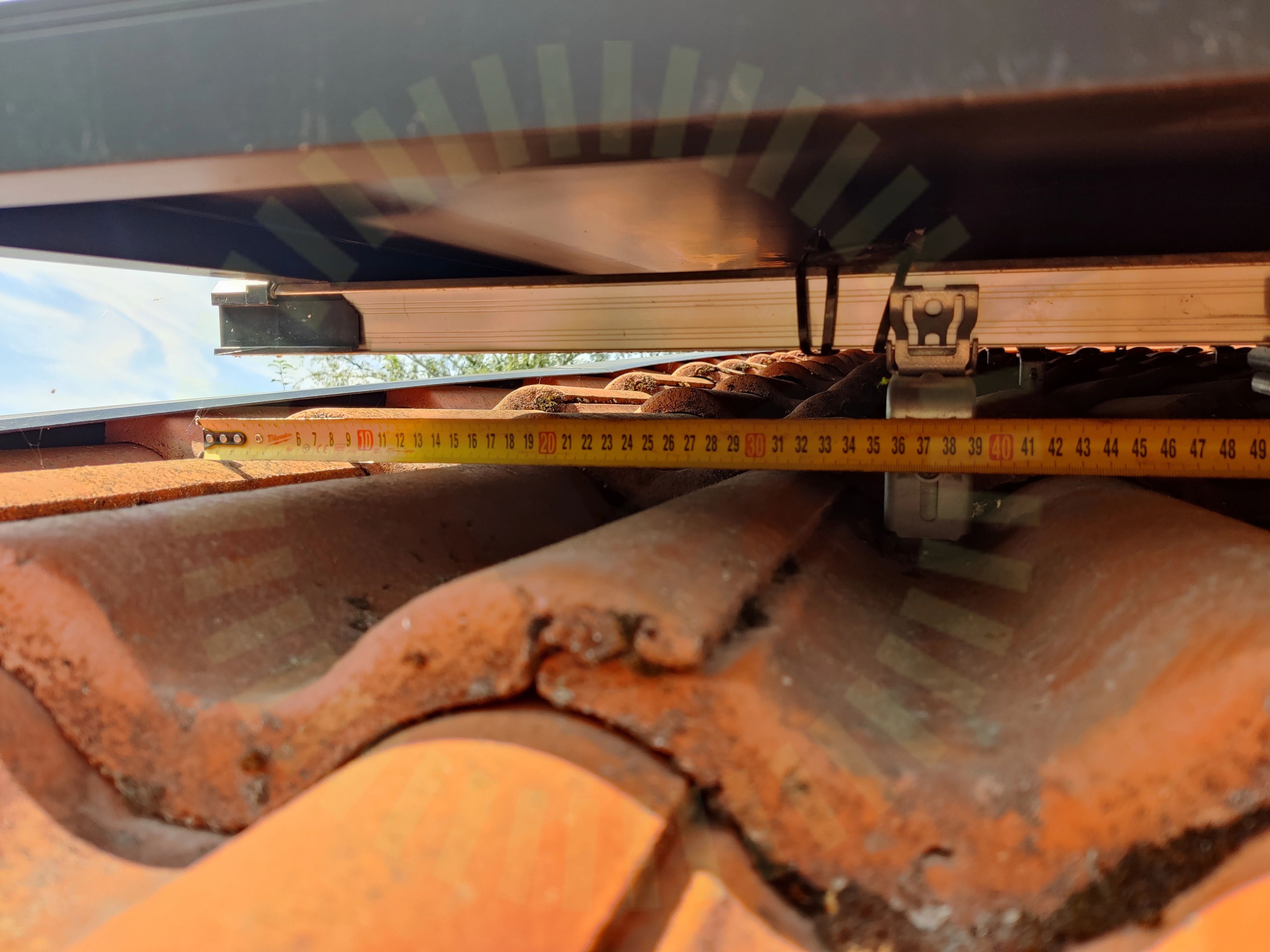

3.7 Skenor: Överhäng

Inte godkänd

Överhänget stämmer inte överens med lastberäkningen eller tillverkarens anvisningar.

Tillverkarens anvisningar

3.8 Skenor: Överhäng

Inte godkänd

Överhänget stämmer inte överens med lastberäkningen eller tillverkarens anvisningar.

Tillverkarens anvisningar

Godkända kontrollpunkter

30/40

Betongkrok: BärläktBetongkrok: BärläktBetongkrok: CC måttBetongkrok: Klämmans omfångBetongkrok: Klämmans omfångLikströmskabel: Skarp kantLikströmskabel: Skarp kantLikströmskabel: UppfästningLikströmskabel: UppfästningLikströmskabel: UVLikströmskabel: UVMontagesystem: DistansMontagesystem: DistansMontagesystem: Främmande materialMontagesystem: Främmande materialMontagesystem: SkadorMontagesystem: SkadorMontagesystem: SäkerhetsavståndMontagesystem: SäkerhetsavståndMontagesystem: TakhöjdMontagesystem: TakhöjdMontagesystem: TaklutningMontagesystem: TaklutningPanelfäste: Panelramens tjocklekPanelfäste: Panelramens tjocklekSkenor: SkarvSkenor: SkarvSkenor: SlutfästeSkenor: Termisk brytpunktSkenor: Termisk brytpunkt

Ej tillgängligt vid besiktning

2/40

Likströmskabel: SkyddLikströmskabel: Skydd

Longi: LR4-60HPB

Anmärkningar

4/28

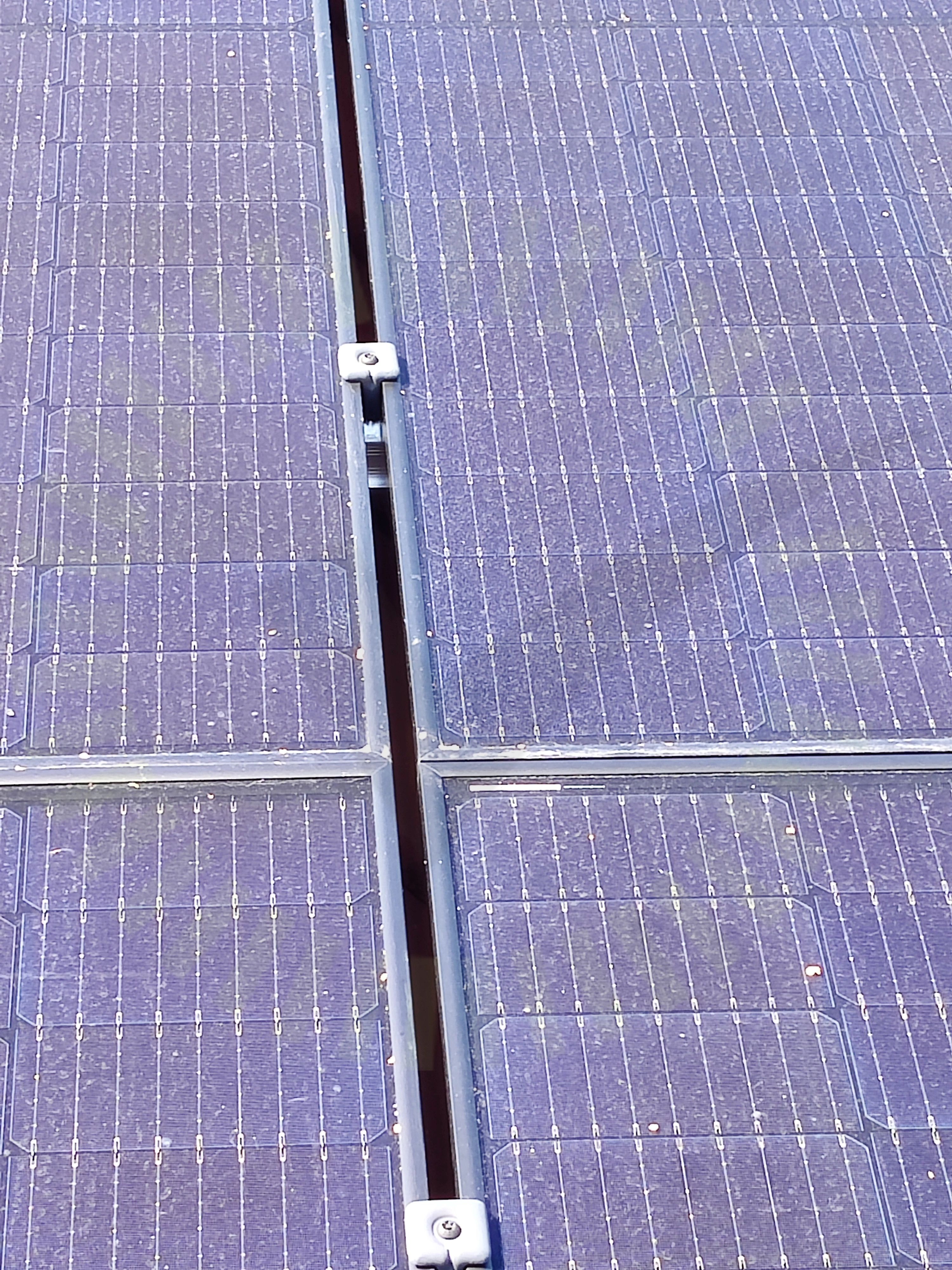

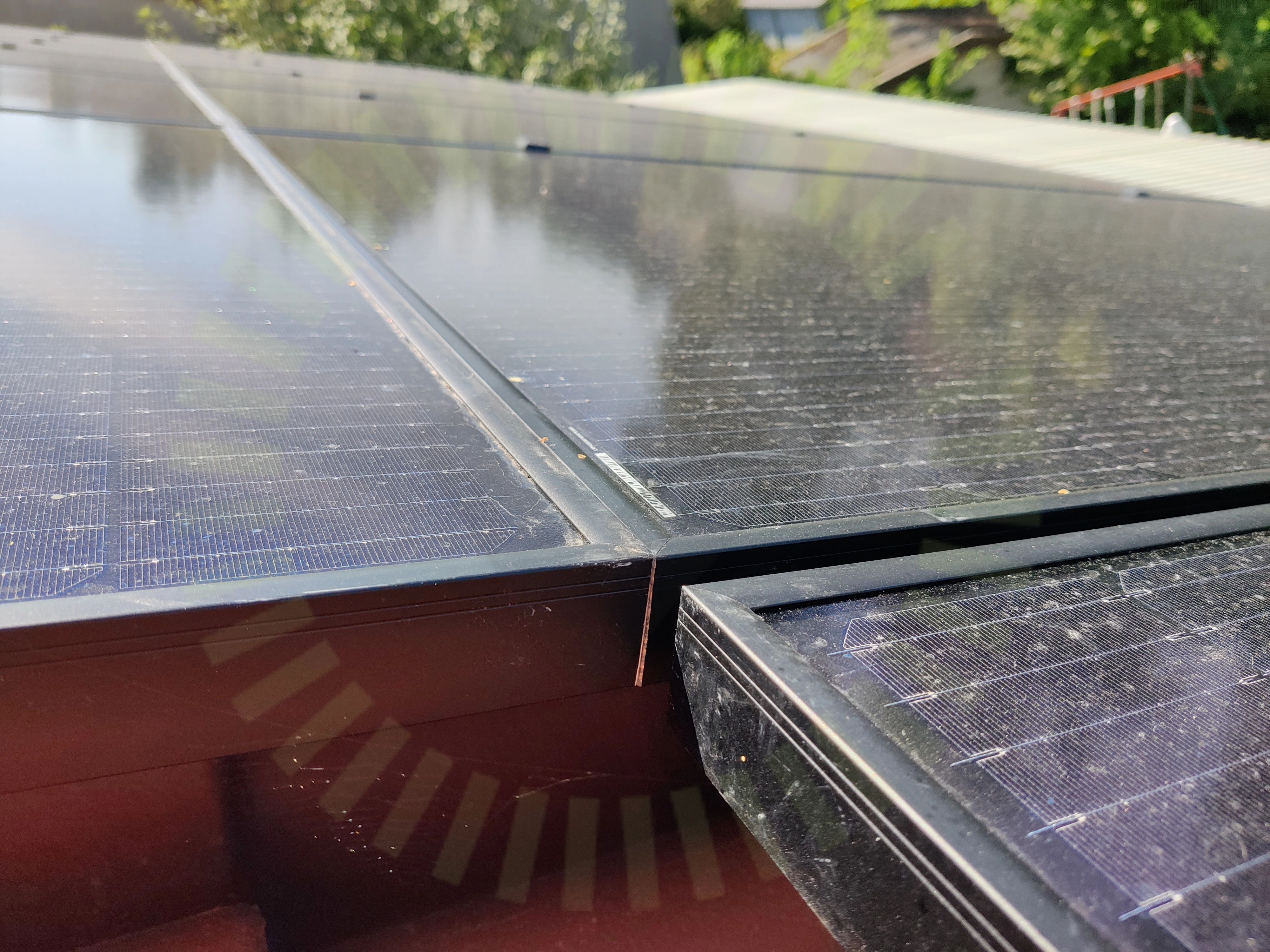

4.1 Solpaneler: Ram: Mellanrum

Inte godkänd

Tillverkaren kräver ett visst mellanrum mellan panelerna på grund av värmeutveckling och ventilation.

Tillverkarens anvisningar

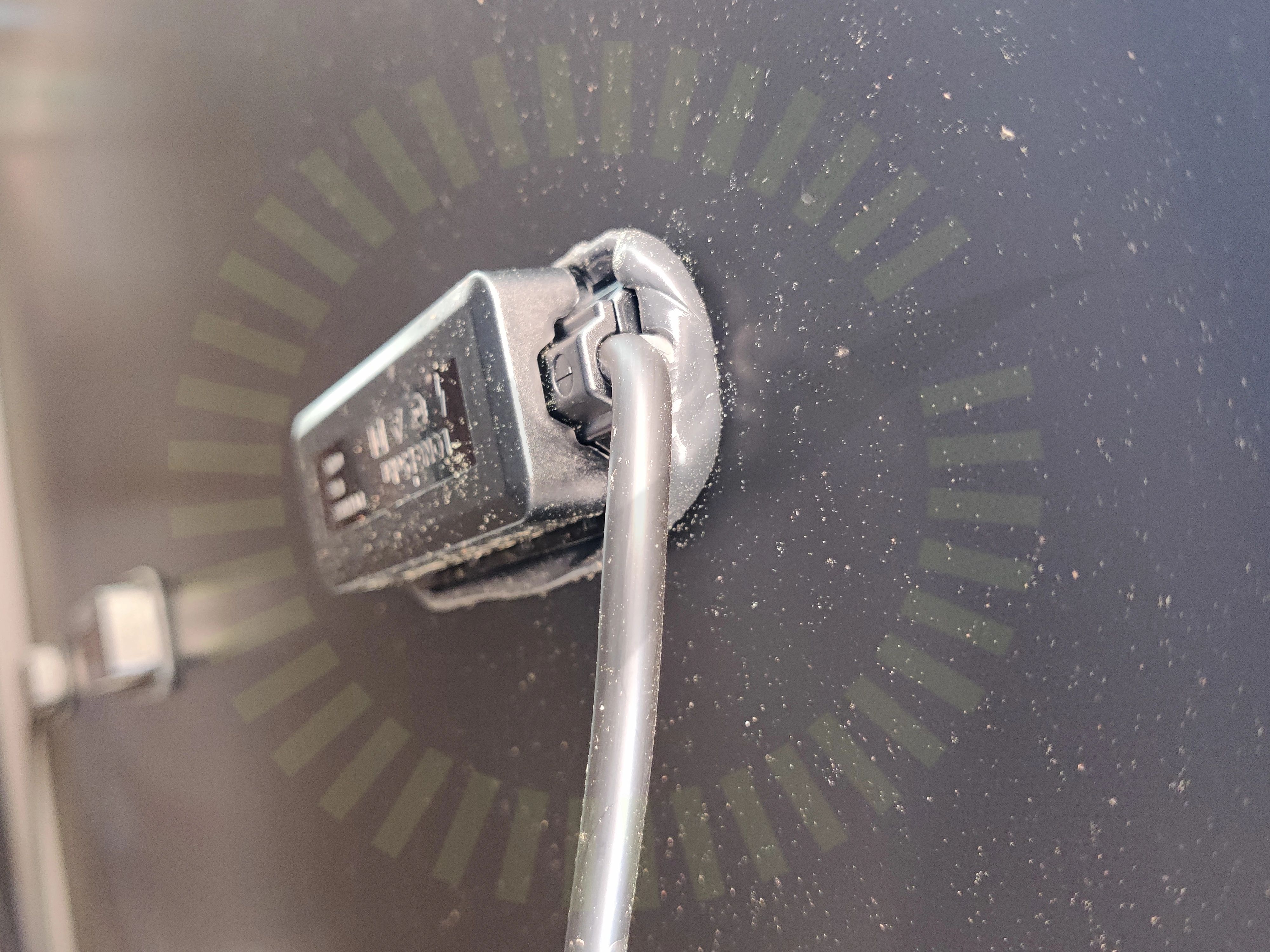

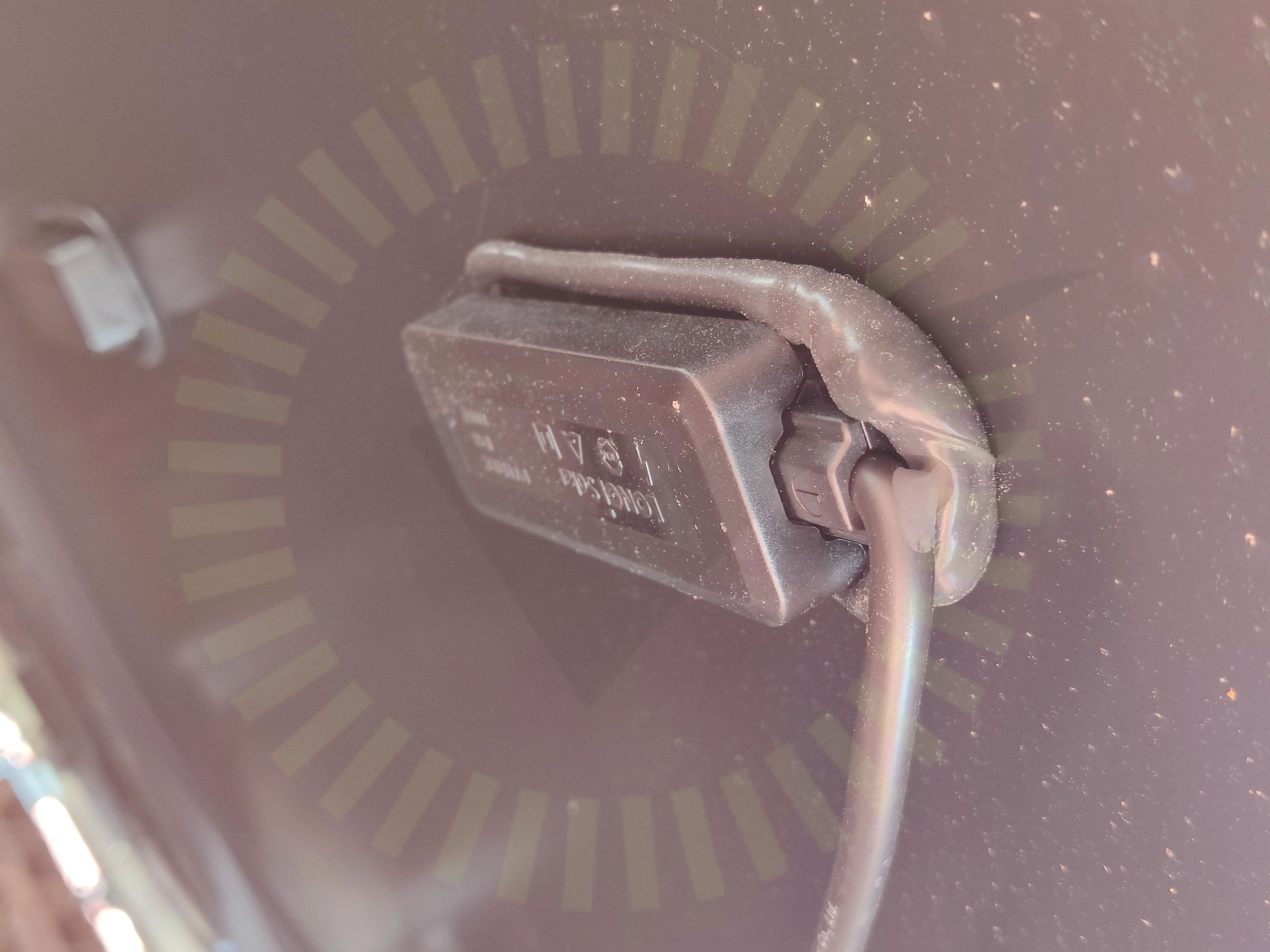

4.2 Solpaneler: Kablar: Dragavlastade

Inte godkänd

Ledare i ett system ska vara avlastade så att ledare inte skadas eller anslutning utsätts för dragbelastningar.

SS 436 40 00 (522.8.3)

4.3 Solpaneler: Kablar: Dragavlastade

Inte godkänd

Ledare i ett system ska vara avlastade så att ledare inte skadas eller anslutning utsätts för dragbelastningar.

SS 436 40 00 (522.8.3)

4.4 Solpaneler: Ram: Mellanrum

Inte godkänd

Tillverkaren kräver ett visst mellanrum mellan panelerna på grund av värmeutveckling och ventilation.

Tillverkarens anvisningar

Godkända kontrollpunkter

23/28

Solpaneler: Avstånd till takSolpaneler: Avstånd till takSolpaneler: Bakstycke: FöremålSolpaneler: Bakstycke: FöremålSolpaneler: Bakstycke: ReporSolpaneler: Bakstycke: ReporSolpaneler: Fästen: PlaceringSolpaneler: Fästen: PlaceringSolpaneler: Fästen: ÖverlappningSolpaneler: Fästen: ÖverlappningSolpaneler: Glas: ReporSolpaneler: Glas: ReporSolpaneler: Kablar: KontakterSolpaneler: Ram: DräneringshålSolpaneler: Ram: HålSolpaneler: Lutning (Rek.)Solpaneler: Lutning (Rek.)Solpaneler: Ram: DräneringshålSolpaneler: Ram: Färg/LimSolpaneler: Ram: Färg/LimSolpaneler: Ram: HålSolpaneler: Ram: ReporSolpaneler: Ram: Repor

Ej tillgängligt vid besiktning

1/28

Solpaneler: Kablar: Kontakter

SolarEdge: P370-P505

Anmärkningar

1/8

5.1 Optimerare: Kontakter

Inte godkänd

Om kontakter inte är kompatibla utvecklar dem mer värme och riskerar att antända.

IEC 60364-7-712:2017

Godkända kontrollpunkter

7/8

Optimerare: DragavlastadeOptimerare: DragavlastadeOptimerare: Fastsäkring av produktOptimerare: Fastsäkring av produktOptimerare: KontakterOptimerare: PlaceringOptimerare: Placering

SolarEdge: SE10k

Anmärkningar

6/27

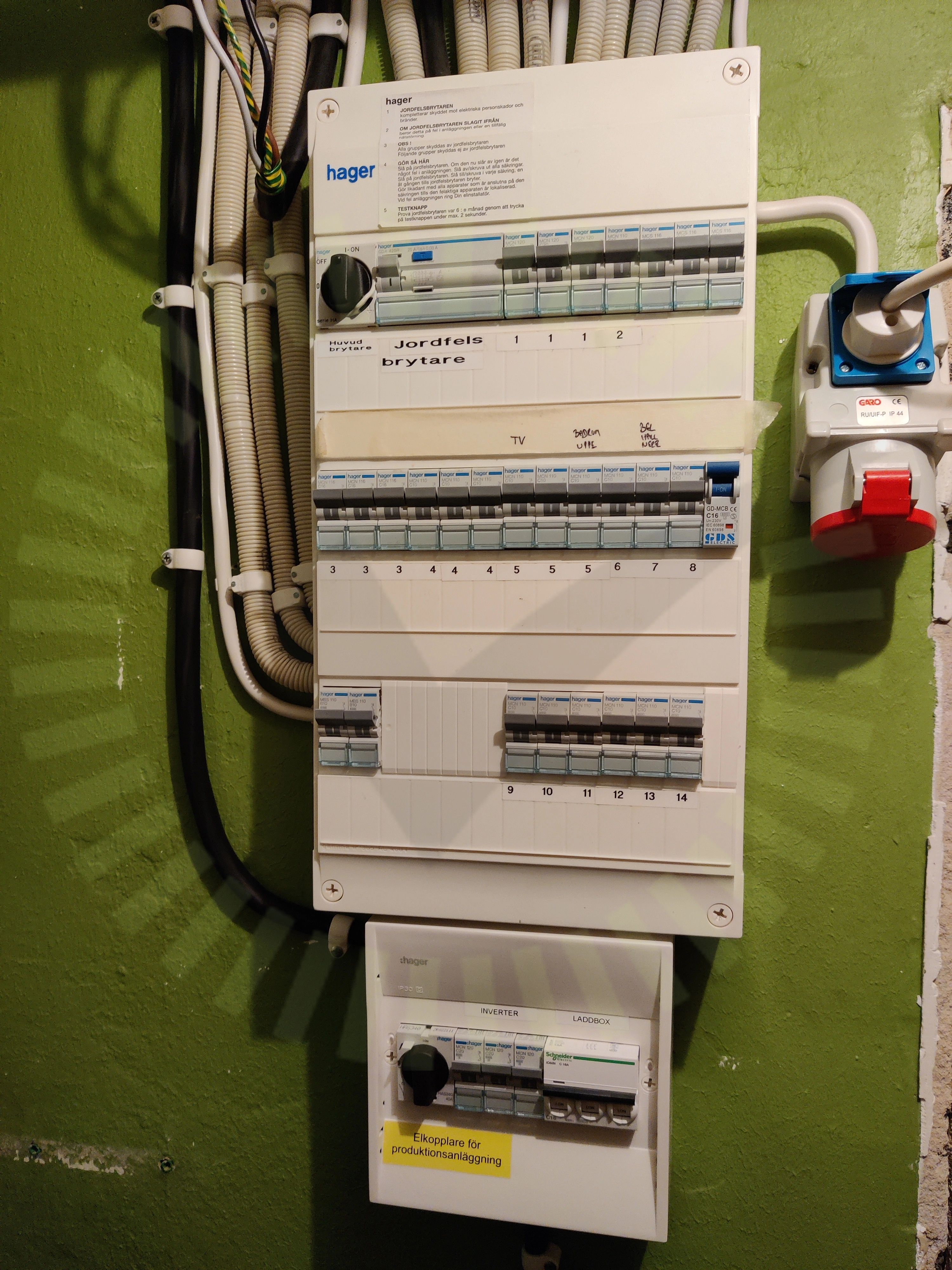

6.1 Varselmärkning: Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler.

SS 436 40 00 (712.514) / (134.1.7)

6.2 Varselmärkning: Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler.

SS 436 40 00 (712.514) / (134.1.7)

6.3 Varselmärkning: Varning för likström

Inte godkänd

Märkningen är inte utförd enligt gällande regler.

SS 436 40 00 (712.514) / (134.1.7)

6.4 Växelriktare: El: Dimensionering

Inte godkänd

Växelriktare ska vara rätt dimensionerade efter det specifika förhållandet för att undvika effektförluster.

Tillverkarens anvisningar

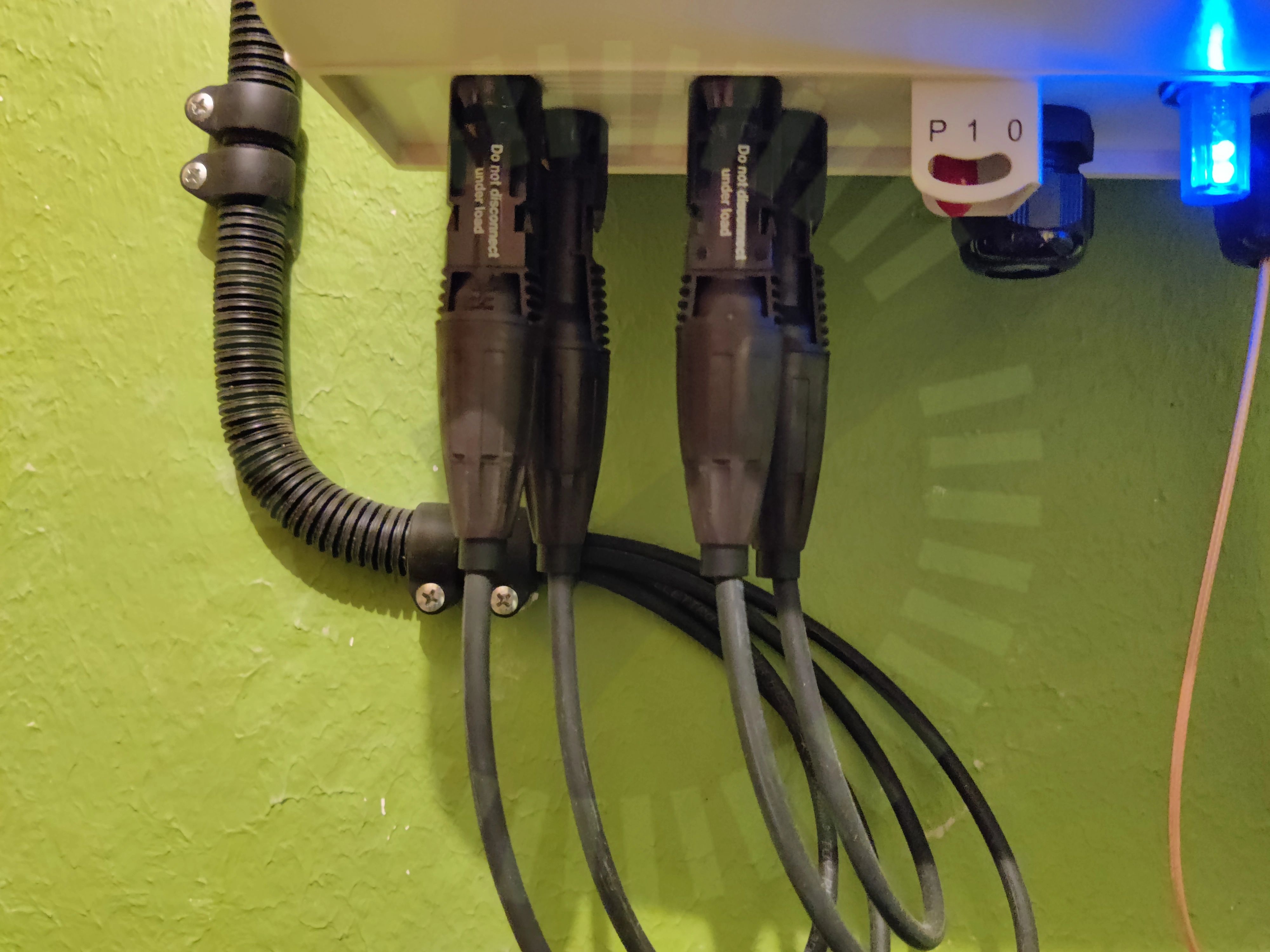

6.5 Växelriktare: El: Kontakter

Inte godkänd

Kontakter är inte från samma tillverkare. Kontakter som inte är kompatibla ökar risken för bränder och kan skada anläggningen.

SS 436 40 00 (712.526.1)

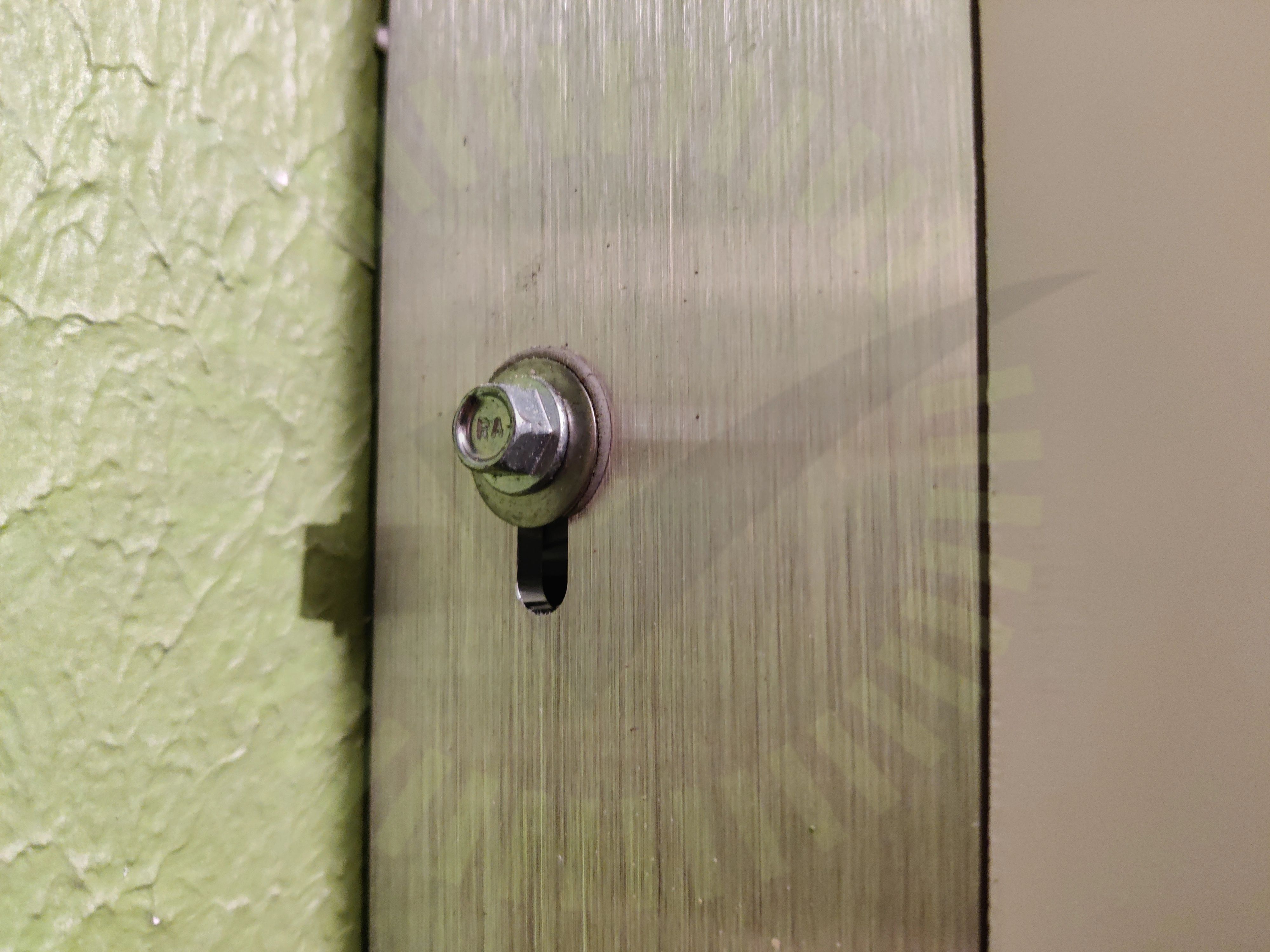

6.6 Växelriktare: Placering: Infästning

Inte godkänd

Växelriktaren ska sitta tillförlitligt fäst och enligt tillverkarens anvisningar.

Tillverkarens anvisningar

Godkända kontrollpunkter

20/27

Transportsträckor AC: GenomföringarTransportsträckor AC: Skador på kabelTransportsträckor AC: Termisk påverkanTransportsträckor AC: UppfästningTransportsträckor AC: UV skyddTransportsträckor AC: VegetationTransportsträckor AC: Yttre påverkanTransportsträckor DC: Genomföringar Transportsträckor DC: Skador på kabelTransportsträckor DC: Termisk påverkanTransportsträckor DC: UppfästningTransportsträckor DC: UV SkyddTransportsträckor DC: Yttre påverkanVäxelriktare: Placering: VentilationVäxelriktare: El: DubbelisoleradVäxelriktare: InternetVäxelriktare: Placering: AvståndVäxelriktare: Placering: Rakt monteradVäxelriktare: Placering: UtrymmeVäxelriktare: Placering: Värmeutveckling

Ej tillgängligt vid besiktning

1/27

Varselmärkning: Tillförlitligt fäst
