Besiktningsrapport

8.7

Installation av

Svea Solar

Datum

19 maj 2023

Ort

Fagersta, Västmanlands län

Buntband över kontakter

Panelkablagets böjradie

DC Kablage förläggning

+ 3

89% godkända

11% ej godkända

Om installationen

Paneler

Risen: RSM40-8 385-405W

Montagesystem

CC90- UNUM Betongpannor

Växelriktare

Huawei: SUN2000-(3-10KTL)-M1

Batteri

Huawei: LUNA2000-5-15-S0

Tillbehör

Huawei: Smart Power Sensor

Tillbehör

Elmaterial: Kapsling

Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Batteri (12)Kapsling (9)Tak 1, CC90- UNUM Betongpannor (26)Tak 1, Risen: RSM40-8 385-405W (17)Varselmärkning (5)Växelriktare (35)

Allmänt

Anmärkningar

1/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

Godkända kontrollpunkter

2/3

Avtal

Strängschema

Batteri

Godkända kontrollpunkter

12/12

Avstånd

Avstånd till växelriktare

Batteri PE

Fastsäkring av produkt

Infästning

Kablage

Kontakter

Rakt stående

Skador

Smart Power Sensor

Utrymme

Väderskydd

Kapsling

Tak 1, CC90- UNUM Betongpannor

Anmärkningar

3/26

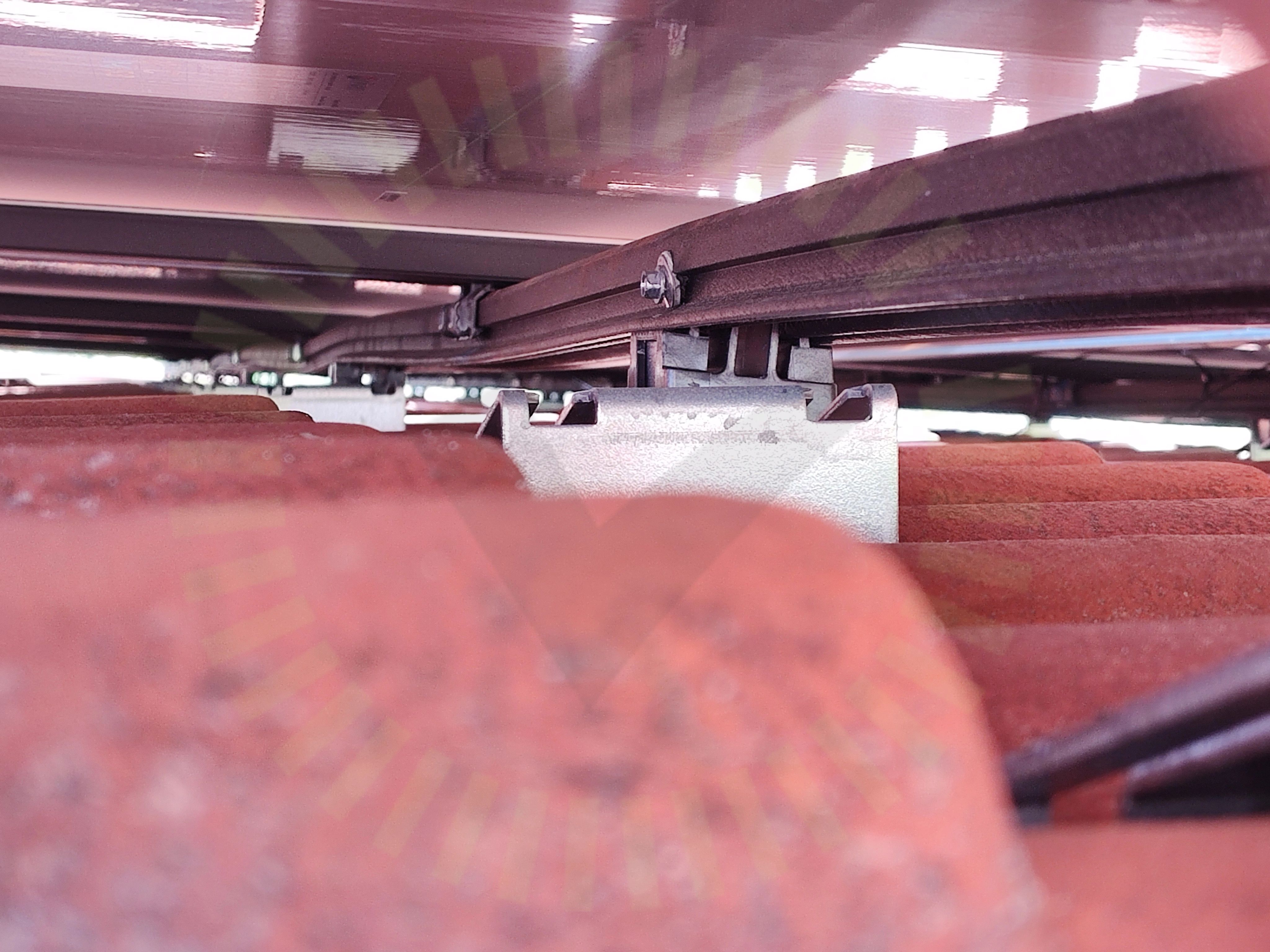

4.1 Främmande material

Inte godkänd

Använda skruvar är inte från tillverkaren av montagesystemet.

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 8

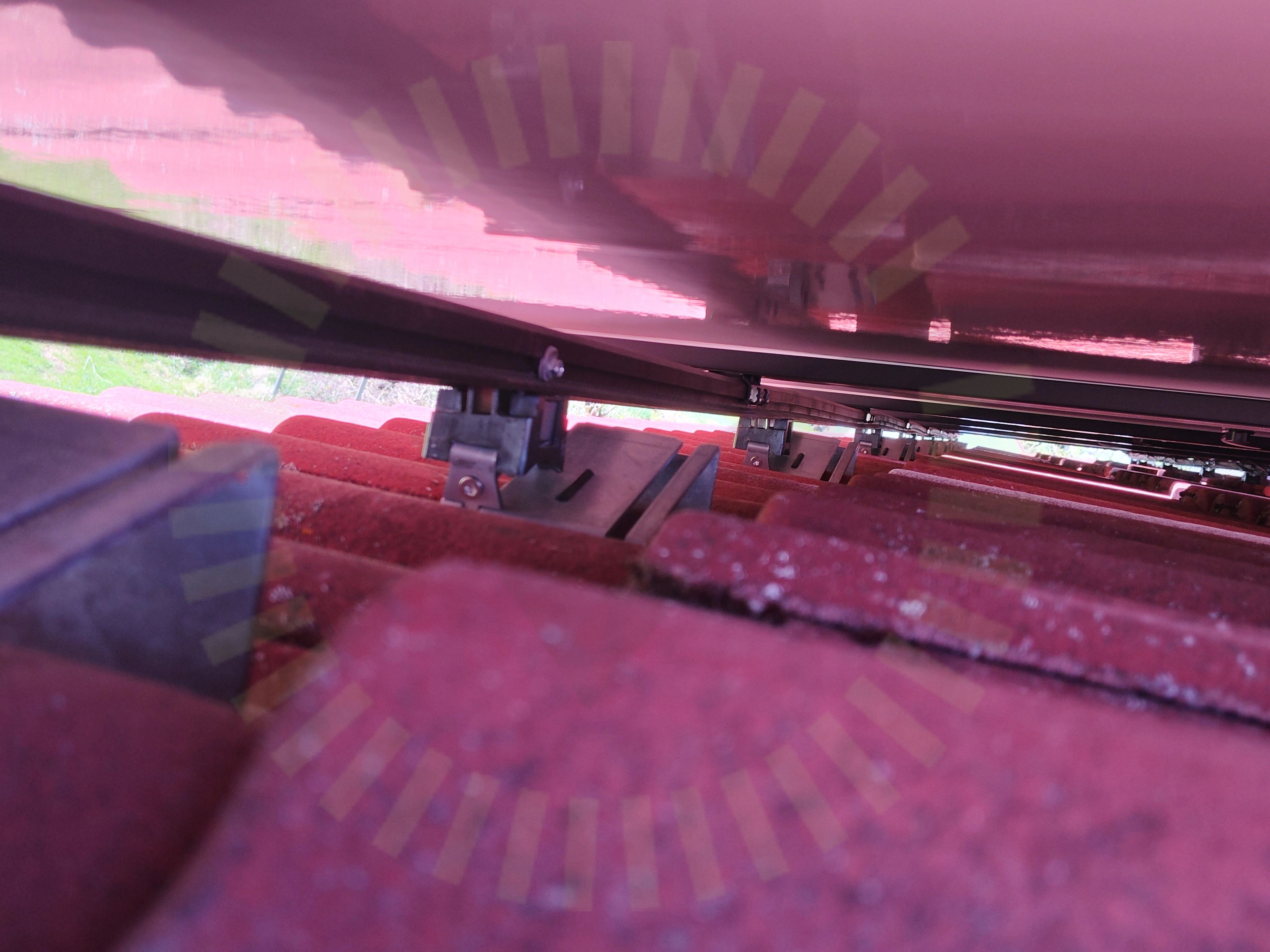

4.2 Skenornas infästning skruvade

Inte godkänd

Skenan är inte fäst i infästningsmaterialet korrekt. Skruven är felplacerad.

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 5

4.3 Säkerhetsavstånd

Inte godkänd

Panelerna är placerade för nära takets kant.

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 2

Godkända kontrollpunkter

22/26

DC kabel förläggning

Föremål mellan skena och panelram

Kabeldragning mellan takytor

Kabeluppfästning

Klämmans orientering

Klämmans placering i skena

Läktinfästning

Mittklämmor skruv

Panelramens höjd

Skada på klämmor

Skador

Skenans utstick för klämma

Skenornas infästning

Skenornas överhäng

Skenskarvar

Snö- och Vindlastberäkning

Takkrokarnas CC

Takkrokarnas CC skenstart

Takkrokstyper

Termisk brytpunkt skenor

Väderbeständigt material

Ändklämmor

Ej tillgängligt vid besiktning

1/26

Takgenomföring

Tak 1, Risen: RSM40-8 385-405W

Anmärkningar

3/17

5.1 Föremål mot bakstycke

Inte godkänd

Föremål trycker mot panelens bakstycke.

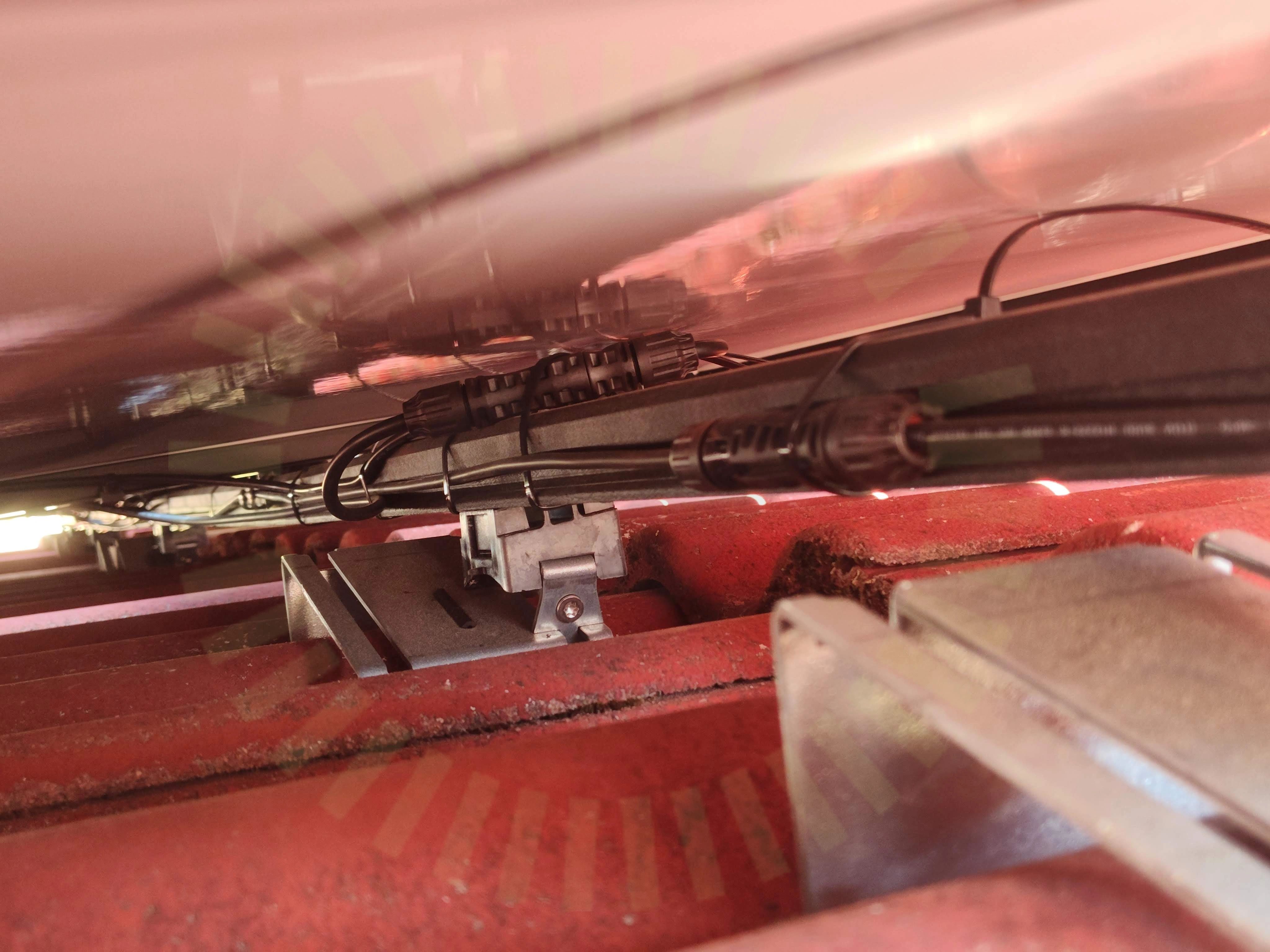

5.2 Buntband över kontakter

Inte godkänd

Buntband får inte placeras över kontakternas hölje.

MA711 (se_en) Monteringsanvisningar, Sida 4

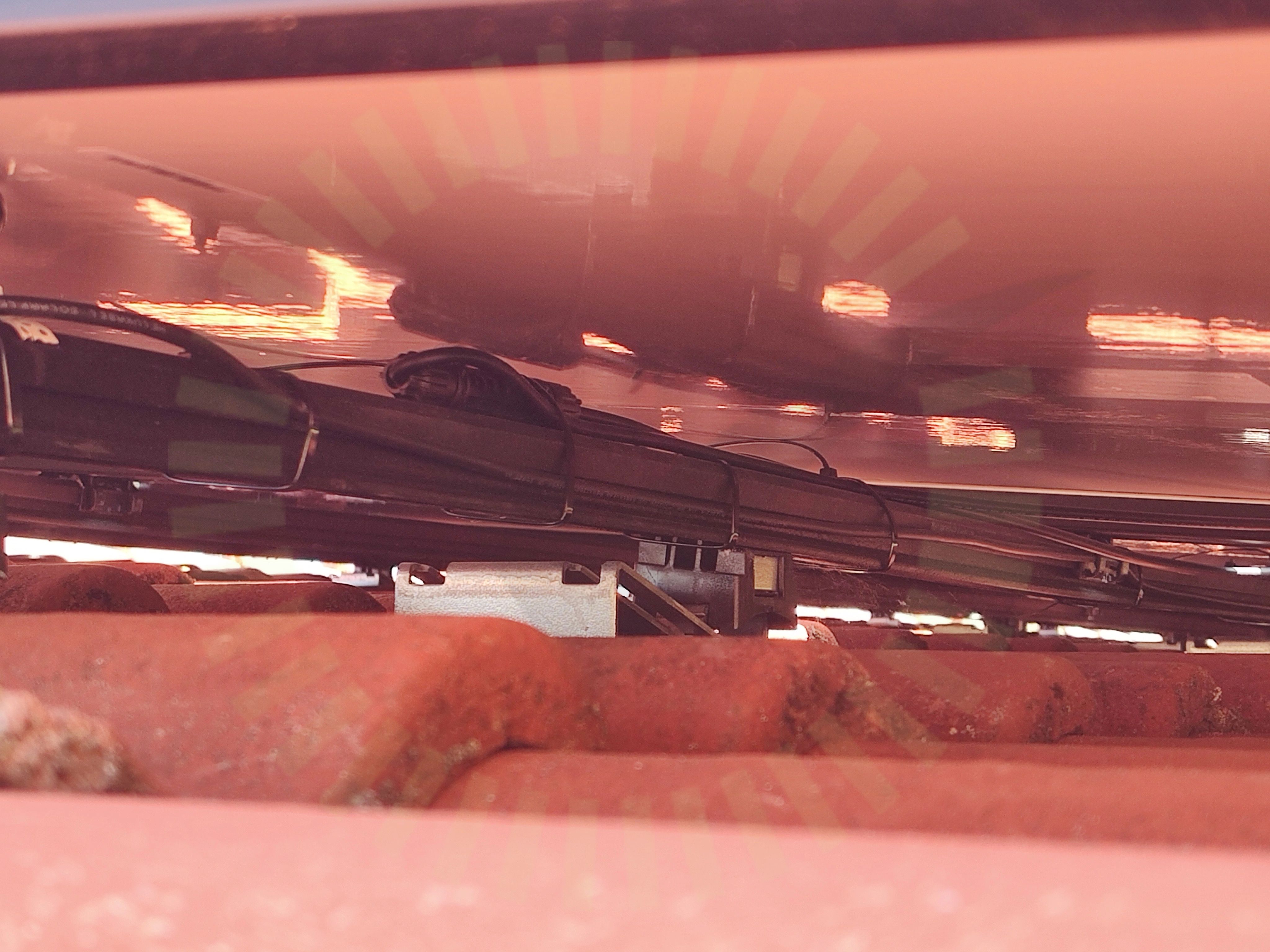

5.3 Panelkablagets böjradie

Inte godkänd

Panelernas kablar har en för skarp böjradie.

Godkända kontrollpunkter

14/17

Avstånd till hav

Avstånd till yta

Dräneringshål

Förbindelse av kontakter

Klämmornas placering

Klämmornas storlek

Klämmornas överlappning

Kopplingslåda

Panelramar separerade

Punktbelastning

Skugga

Spänningar i ram

Stress på kontakter

Strängförläggning

Varselmärkning

Anmärkningar

1/5

6.1 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

3/5

Informering av solceller

Missvisande varselmärkning

Varning för backspänning

Ej tillgängligt vid besiktning

1/5

Tillförlitligt fäst

Växelriktare

Anmärkningar

2/34

7.1 DC Kablage förläggning

Inte godkänd

Slang med DC kabel ligger löst i isolering.

7.2 Kontakter

Inte godkänd

Kontakter anslutna till överspänningskydden är inte från samma tillverkare som de förmonterade.

Godkända kontrollpunkter

32/34

AC anslutning växelriktare

AC Böjradie

AC Kablage förläggning

AC kablage skarp kant

Avstånd närliggande objekt

Avstånd till hav

Bakomliggande material

DC Kablage egenskaper

DC Kontakter anslutning

DC Kontakter stress

DC Max Spänning

DC Max Ström

DC Min Spänning

Fastsäkring av produkt

Genomföringar

Huvudsäkring

Infästning

Jordfelsbrytare

Jordning av chassi

Kabeldimensionering

Ledare Fastspända

Likspänningskomponenter

Märkning

Placering

Skadat kablage

Smartmätare

Strängdesign

Säkringsdimension

Uppskalad ledare

Ventilation

Väderbeständigt material
