Besiktningsrapport

7.7

Installation av

RSA Sol

Datum

11 april 2024

Ort

Barsebäck , Skåne län

Kopplingslåda böjradie

Panelramar separerade

Kabeluppfästning

+ 7

83% godkända

17% ej godkända

Om installationen

Paneler

Hyundai: HiE-S(xxx)VG

Optimerare

SolarEdge: S-Serie

Montagesystem

Weland Stål: Råspont

Växelriktare

SolarEdge: SE5-10K RWS

Tillbehör

Säkerhetsbrytare AC

Installerad av RSA Sol som har ett högt snittbetyg på 9.2 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Säkerhetsbrytare AC (7)Tak 1, Hyundai: HiE-S(xxx)VG (16)Tak 1, SolarEdge: P300-P505 (6)Tak 1, Weland Stål: Råspont (26)Varselmärkning (4)Växelriktare (33)

Allmänt

Anmärkningar

1/3

1.1 Mätprotokoll DC

Inte godkänd

Noterade mätningar är inte rimliga. Mätningar är antingen felaktigt utförda eller strängar skadade. Mätprotokoll visar 26 paneler men det är installerat 28st.

Godkända kontrollpunkter

2/3

Avtal

Strängschema

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/7

Anslutningar i brytare

Egenskaper

Identifiering

Infästning

Kabelinföringar

Placering Säkerhetsbrytare

Skada vid brytare

Tak 1, Hyundai: HiE-S(xxx)VG

Anmärkningar

3/16

3.1 Föremål mot bakstycke

Inte godkänd

Föremål trycker mot panelens undersida.

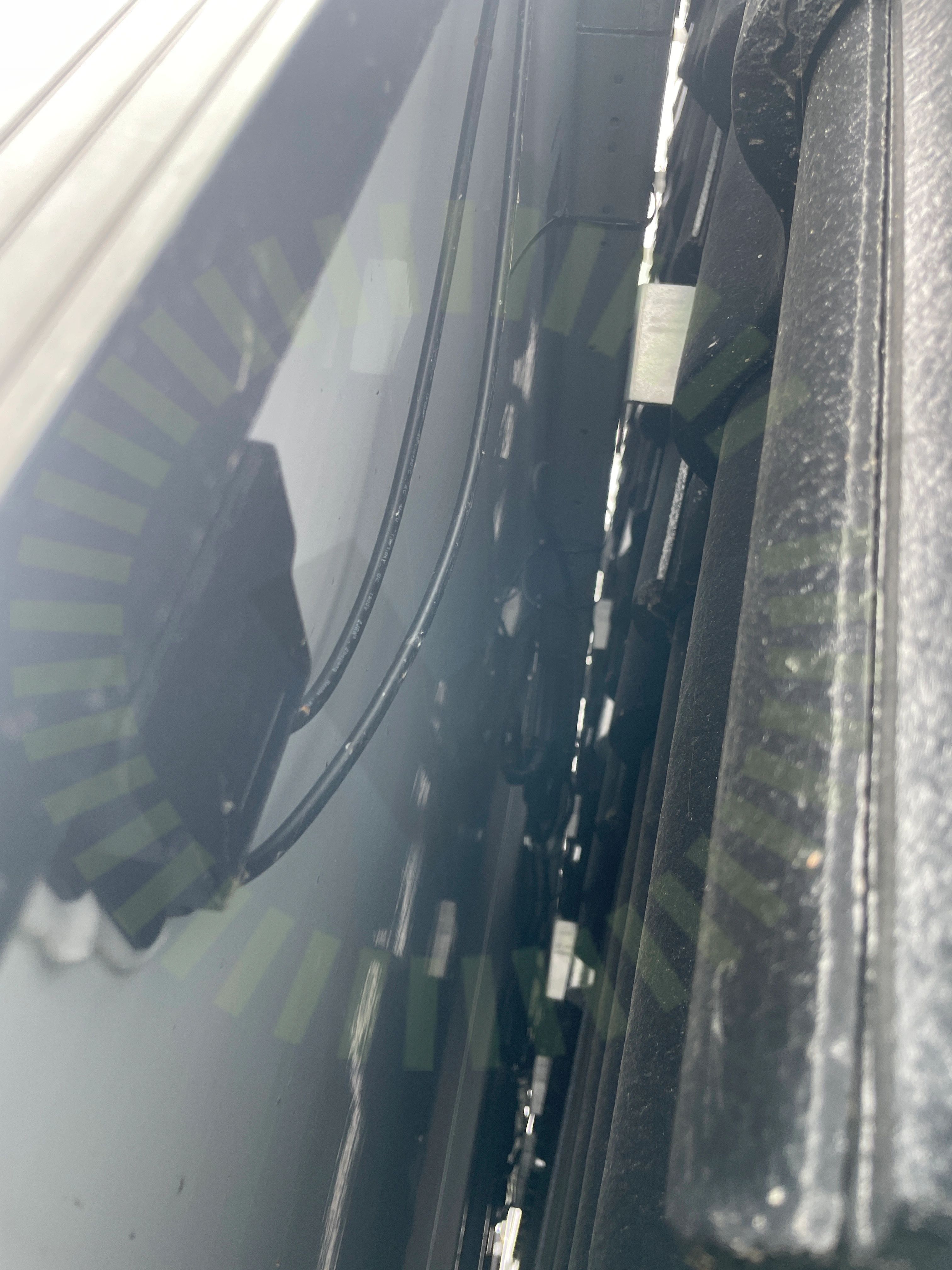

3.2 Kopplingslåda böjradie

Inte godkänd

Böjradien från kopplingslådan är för skarp. Samt är kablage ej uppfäst med tillräckligt stöd.

SS 436 40 00 (522.8.3)

3.3 Panelramar separerade

Inte godkänd

Panelerna är inte monterade med korrekt avstånd till varandra. Ligger dikt an varandra.

HES INSTALLATION MANUAL (IEC) Issued on October. 25th, 2022 (Version1.2), Sida 14

Godkända kontrollpunkter

12/16

Avstånd till yta

Dräneringshål

Klämmornas placering

Klämmornas överlappning

Kontaktdon

Panelkablaget böjradie

Punktbelastning

Skador på panel

Skugga

Spänningar i ram

Stress på kontakter

Strängförläggning

Ej tillgängligt vid besiktning

1/16

Förbindelse av kontakter

Tak 1, SolarEdge: P300-P505

Anmärkningar

1/6

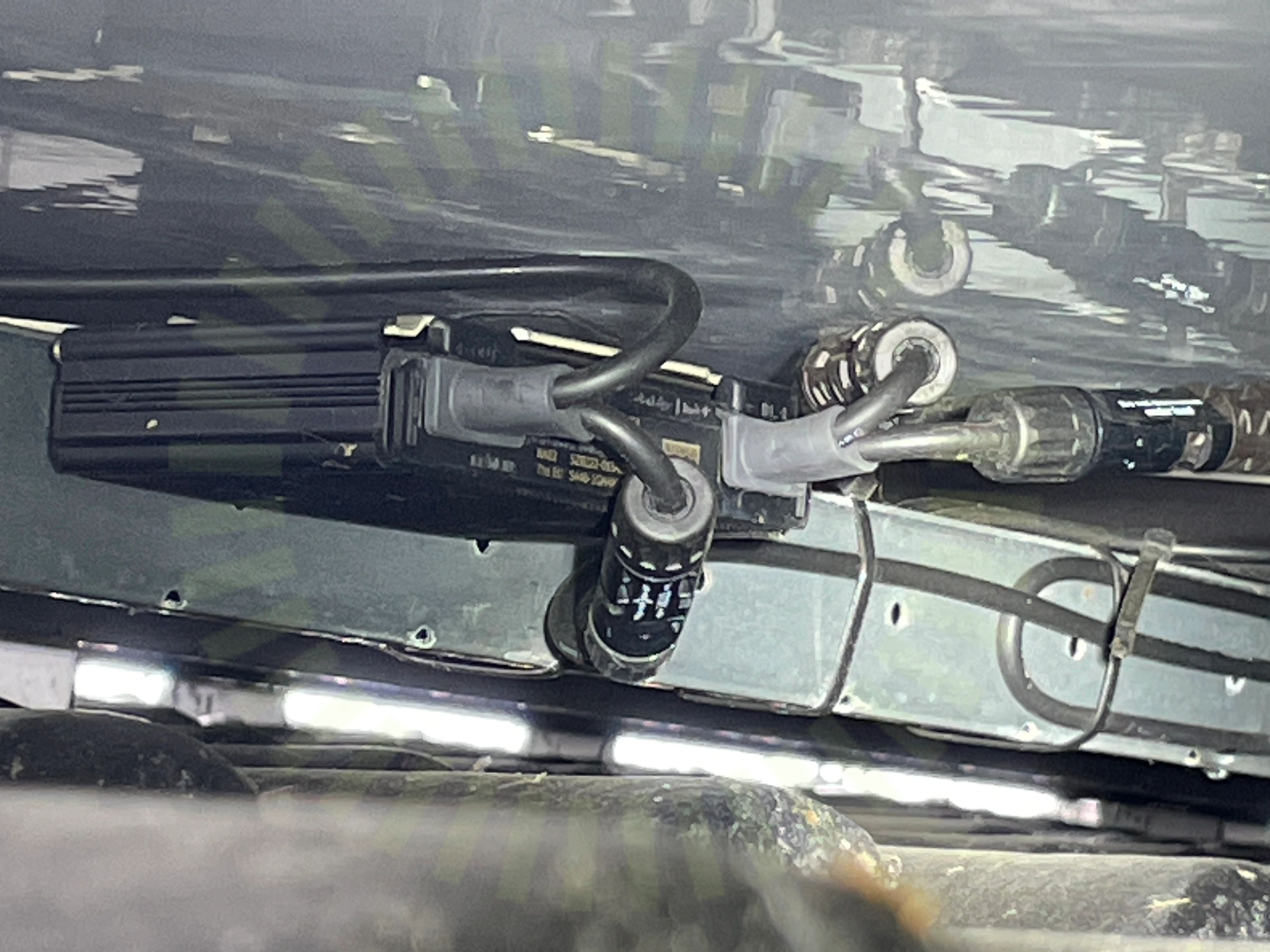

4.1 Dragavlastade

Inte godkänd

Kablarna skall vara dragavlastade för att det inte ska uppstå problem med optimerarnas utgångar.

Tillverkarens anvisningar

Godkända kontrollpunkter

5/6

Fastsäkring av produkt

Kompatibilitet

Kontakter

Placering

Skada

Tak 1, Weland Stål: Råspont

Anmärkningar

8/22

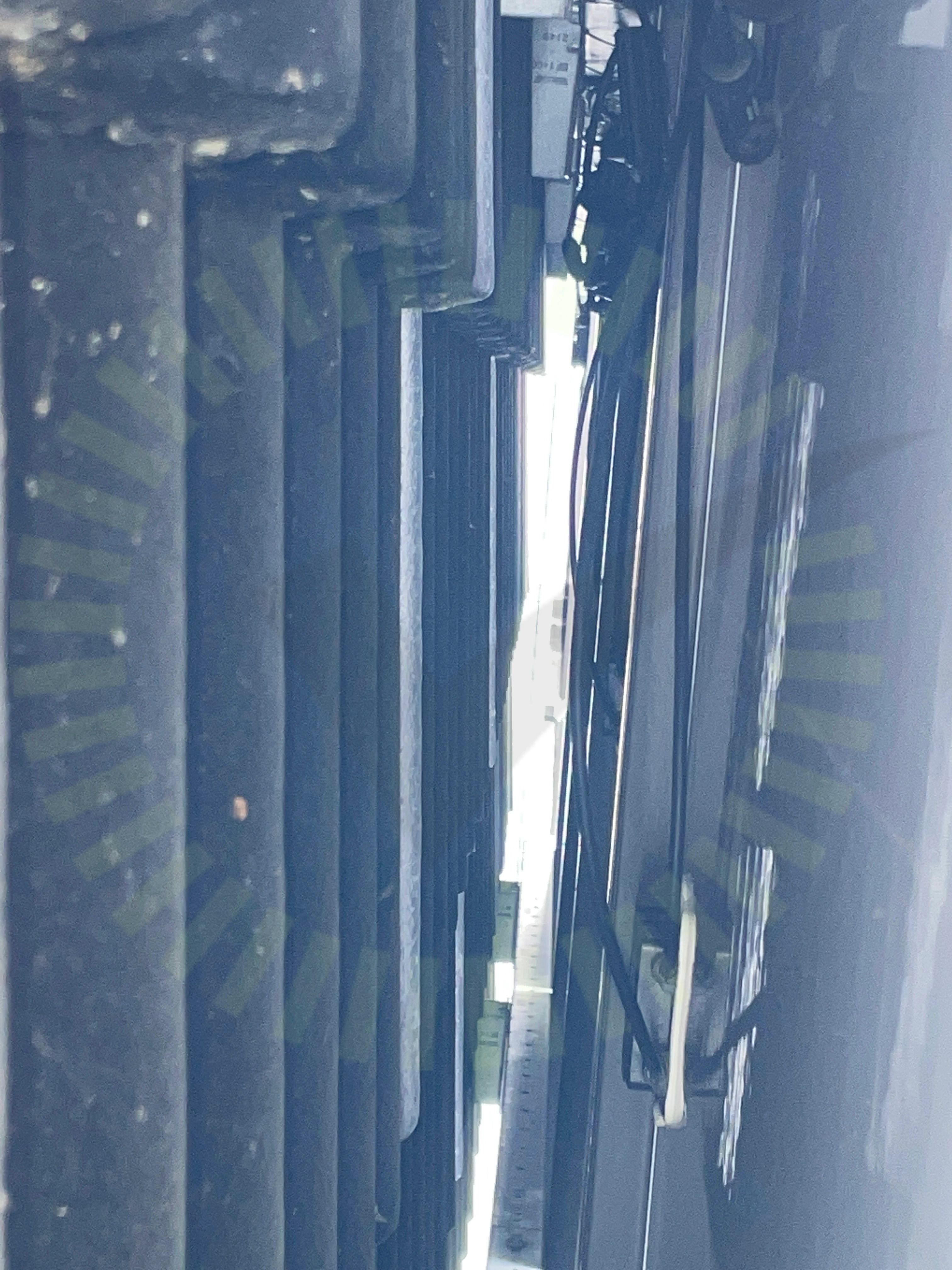

5.1 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

SS 436 40 00 (712.522.101)

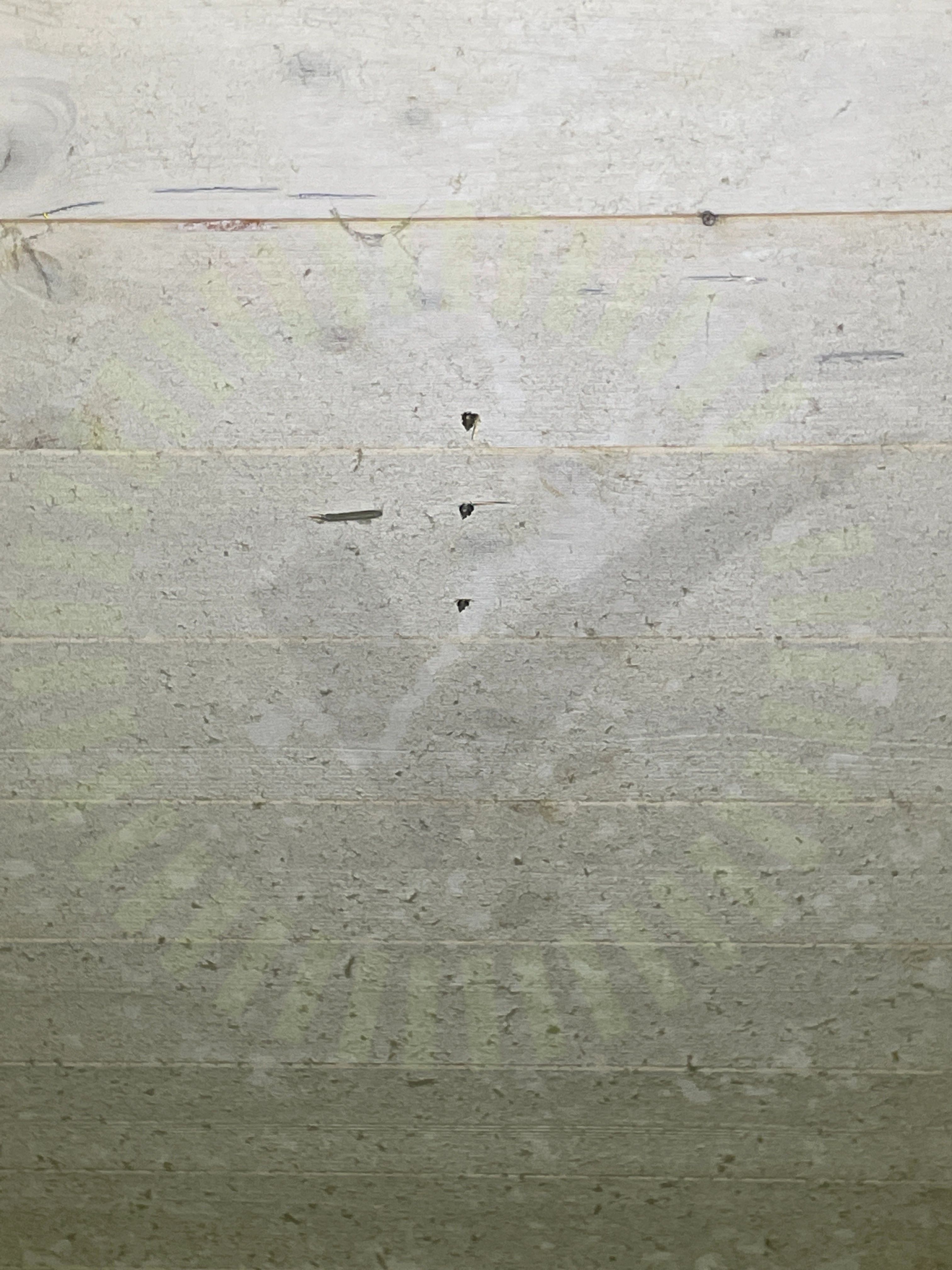

5.2 Råspontsinfästning

Inte godkänd

För få skruv har använts vid råspontsinfästning.

MA5104. Sid 1 (1) | Version 4 - 221101

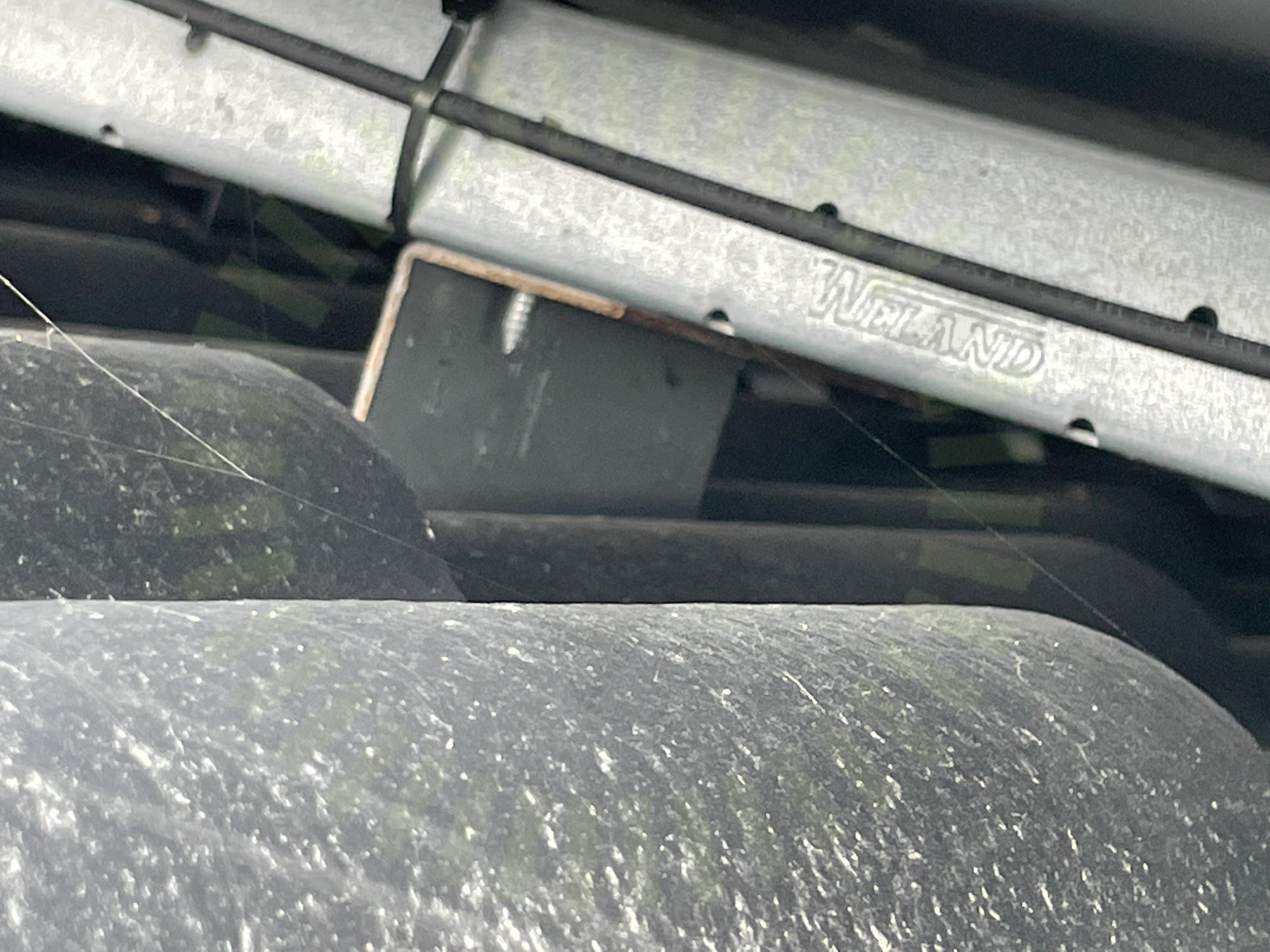

5.3 Skenornas infästning

Inte godkänd

Fel antal skruvar är använda i skeninfästning.

MA5102 Sid 1 (1) | Version 3 - 221101

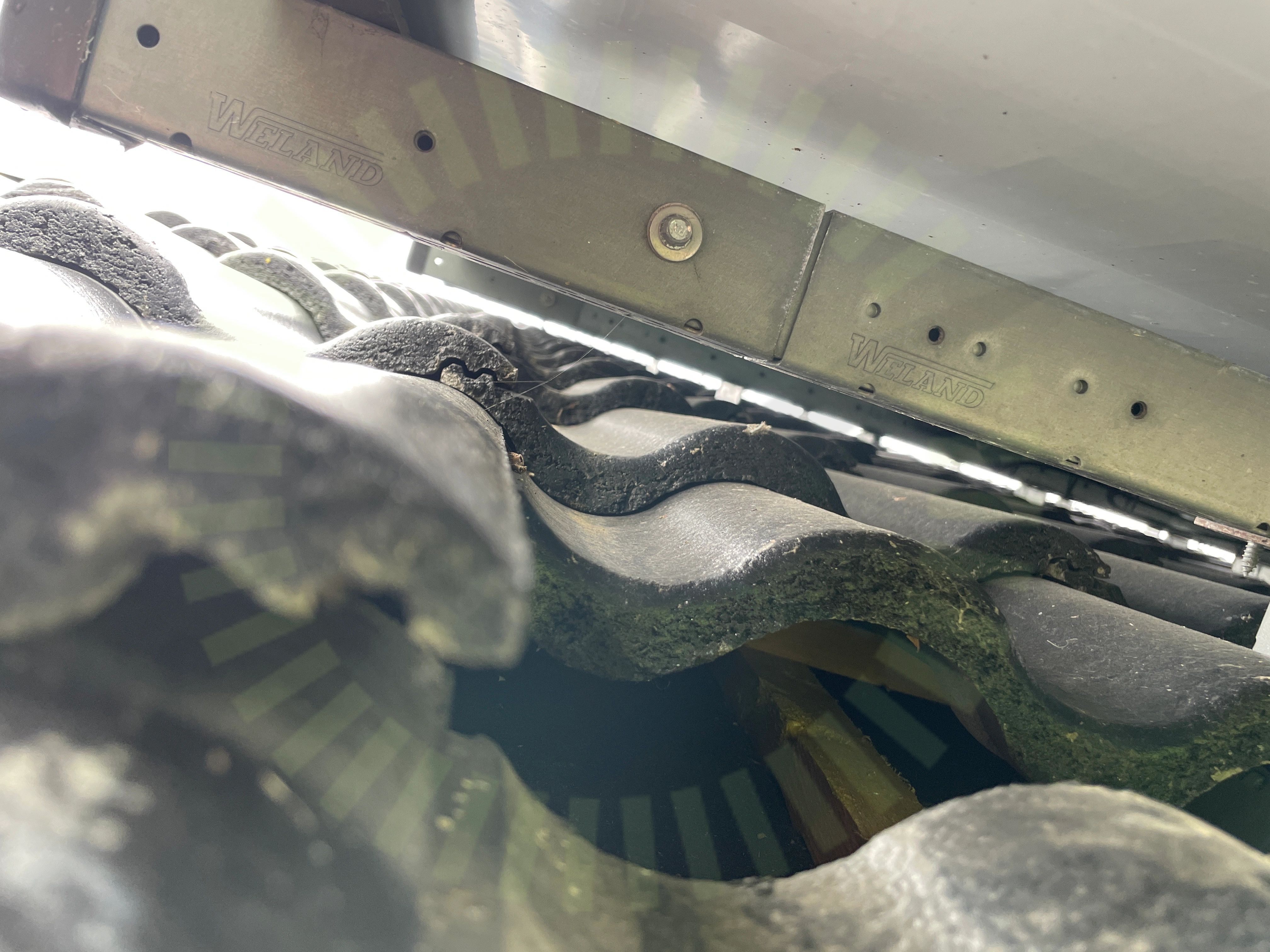

5.4 Skenskarvar

Inte godkänd

Sammankopplingen mellan skenorna är inte korrekt installerad.

MA5102 Sid 1 (1) | Version 3 - 221101

5.5 Snö- och Vindlastberäkning

Inte godkänd

Inmatade värden i lastberäkningen stämmer inte med verkligheten. Panellayout är annorlunda jämfört med verklighet, det har tillkommit 2 paneler.

Tillverkarens montageanvisningar

5.6 Underbyggnad

Inte godkänd

En korrekt lastberäkning saknas. Kontroll av underbyggnad mot beräknade laster inte möjligt.

Produktdatablad solpanelsfäste PD5117 | Version 1 - 230127 | Sid 1 (1)

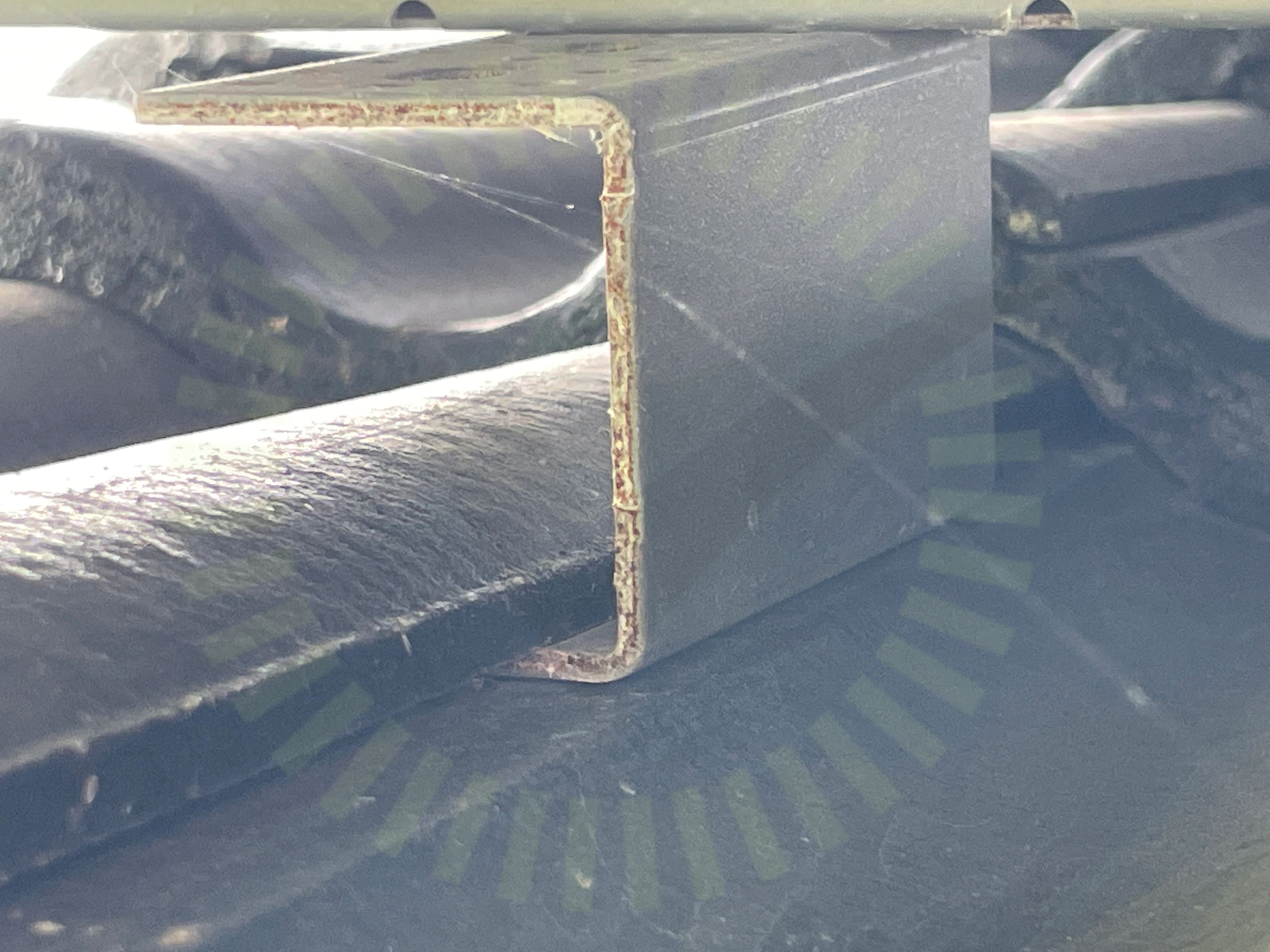

5.7 Underliggande takpanna

Inte godkänd

Infästningar ligger mot underliggande takpanna.

MA5102 Sid 1 (1) | Version 3 - 221101

5.8 Takkrokarnas CC

Inte godkänd

En korrekt Snö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt.

Snö- och vindlastberäkning

Godkända kontrollpunkter

13/22

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Kabeldragning mellan takytor

Klämmor rätt förläggning

Mittklämmor

Placering

Skador

Skenornas överhäng

Skenors avstånd till varandra

Tvådelad Takkrok

Väderbeständigt material

Ändklämmor skena

Ej tillgängligt vid besiktning

1/22

Takgenomföring

Varselmärkning

Anmärkningar

1/4

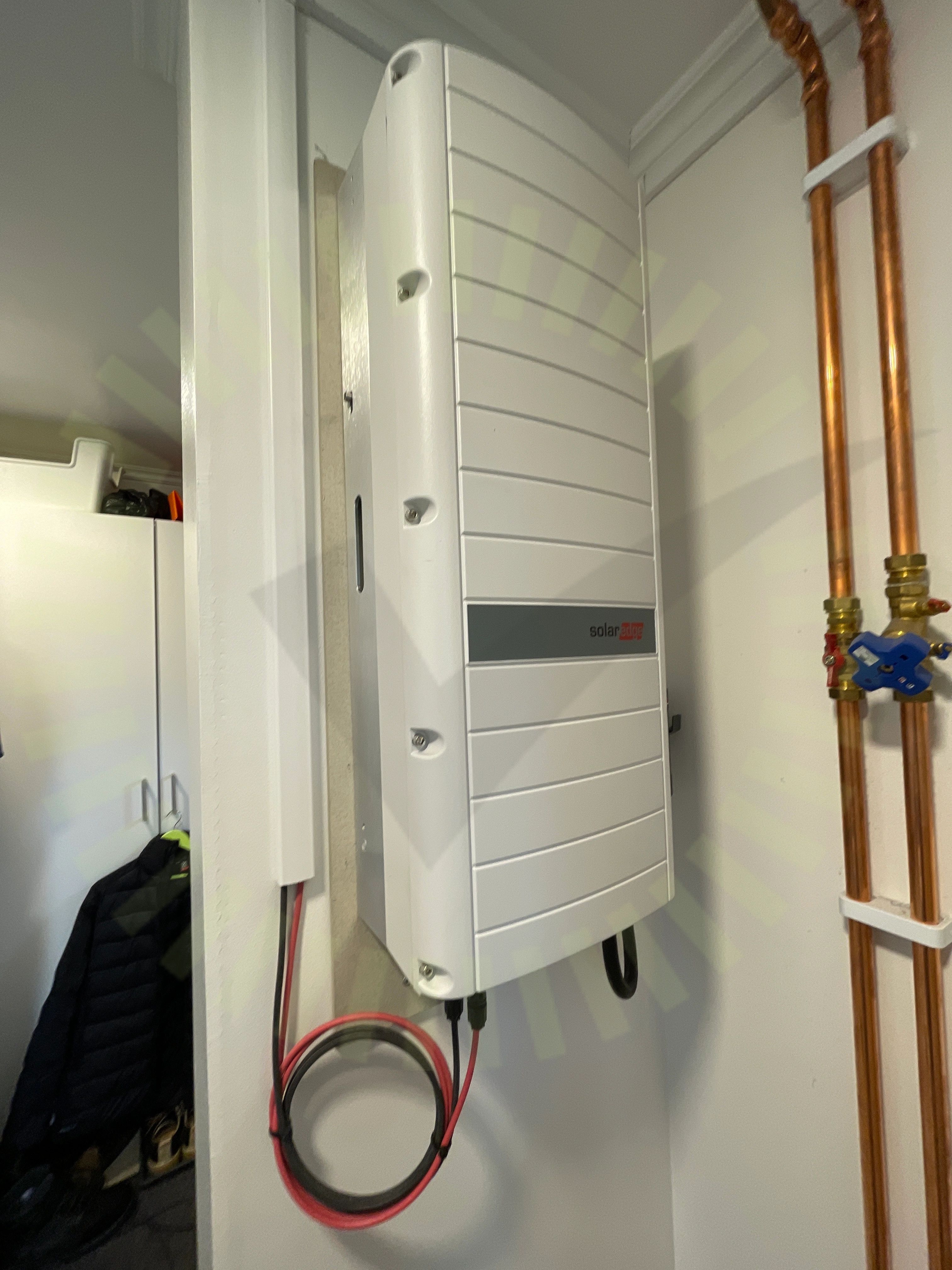

6.1 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid växelriktaren.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

3/4

Informering av solceller

Missvisande varselmärkning

Varning för backspänning

Växelriktare

Anmärkningar

1/32

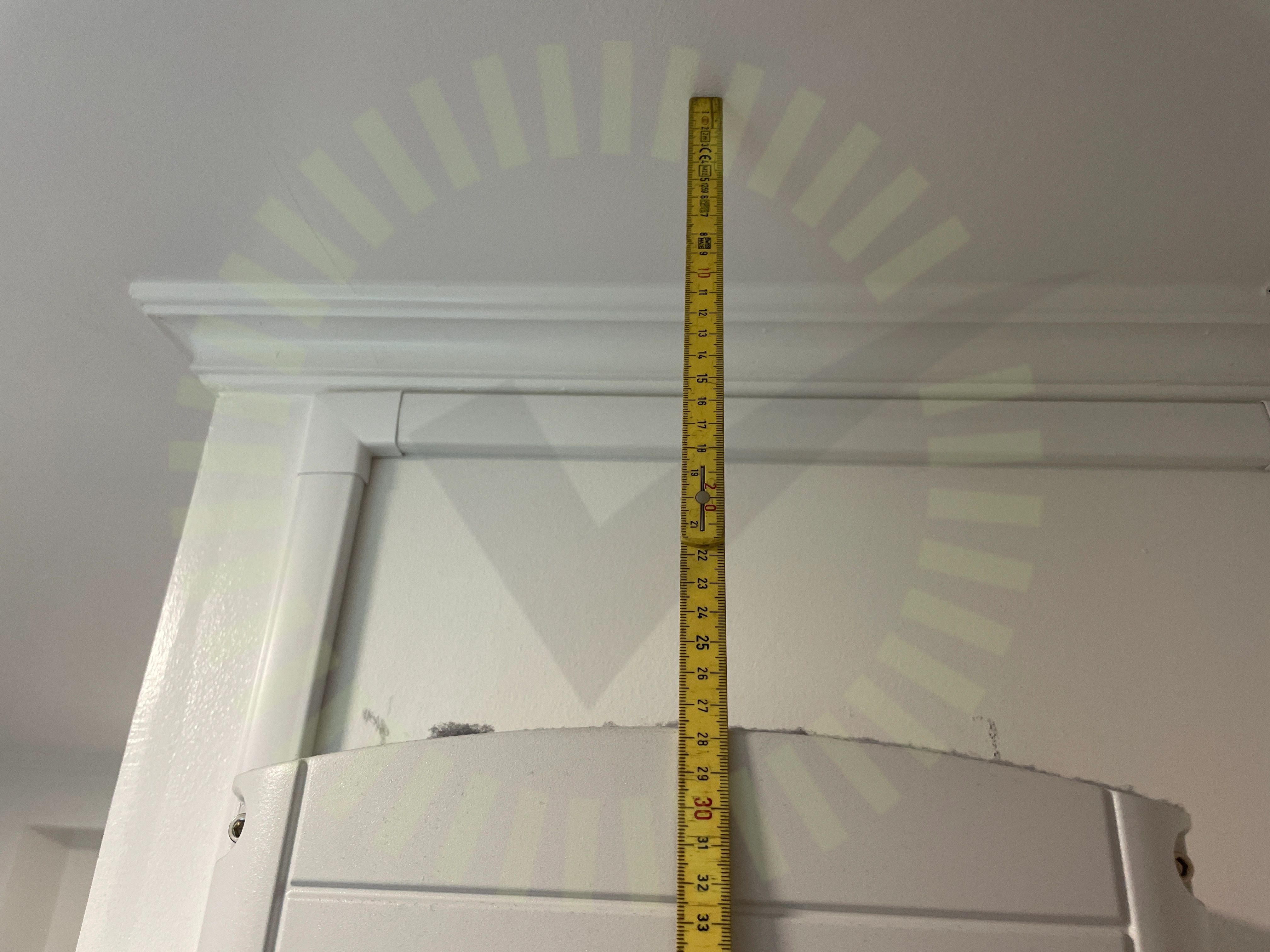

7.1 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är placerad för nära taket.

Application Note - Clearance Guidelines for Mounting Three Phase Inverters

Godkända kontrollpunkter

31/32

AC kablage förläggning

AC Kablage förläggning

Anslutning av ledare

Anslutning av växelriktare

Avstånd till havet

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Kontakter

Dubbel matning

Enkelisolerade ledare

Fastsäkring av produkt

Förskruvning

Genomföringar

Huvudsäkring

Identifiering

Infästning

Kabeldimensionering

Kablagets böjradie

Likspänningskomponenter

Max total effekt

Mekanisk påverkan

Placering

Skadat kablage

Skarp kant

Stress på kontakter

Strängdesign

Säkringsdimension

Tillgänglighet

Väderbeständigt material

Växelriktarens IP klassning
