1.1 Mätprotokoll DC
Inte godkändMätningar av DC strängar saknas.
Öppet helgfria vardagar 8-17Ring 010-303 07 40
Besiktningsrapport
8.6
Installation genom
E.ON
Datum
8 februari 2024
Ort
Tumba, Stockholms län
84% godkända16% ej godkända
Om installationen
PanelerJA Solar: JAM54S31 xxx/MR
OptimerareSolarEdge: S-Serie
MontagesystemWeland Stål: Läktfästen
VäxelriktareSolarEdge: SE3K-10K
TillbehörSäkerhetsbrytare AC
Installerad av E.ON som har ett medelhögt snittbetyg på 8.5 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmän
Anmärkningar
2/31.2 Strängschema
Inte godkändSträngschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.
Godkända kontrollpunkter
1/3Avtal
JA Solar: JAM54S31 xxx/MR
Anmärkningar
1/17

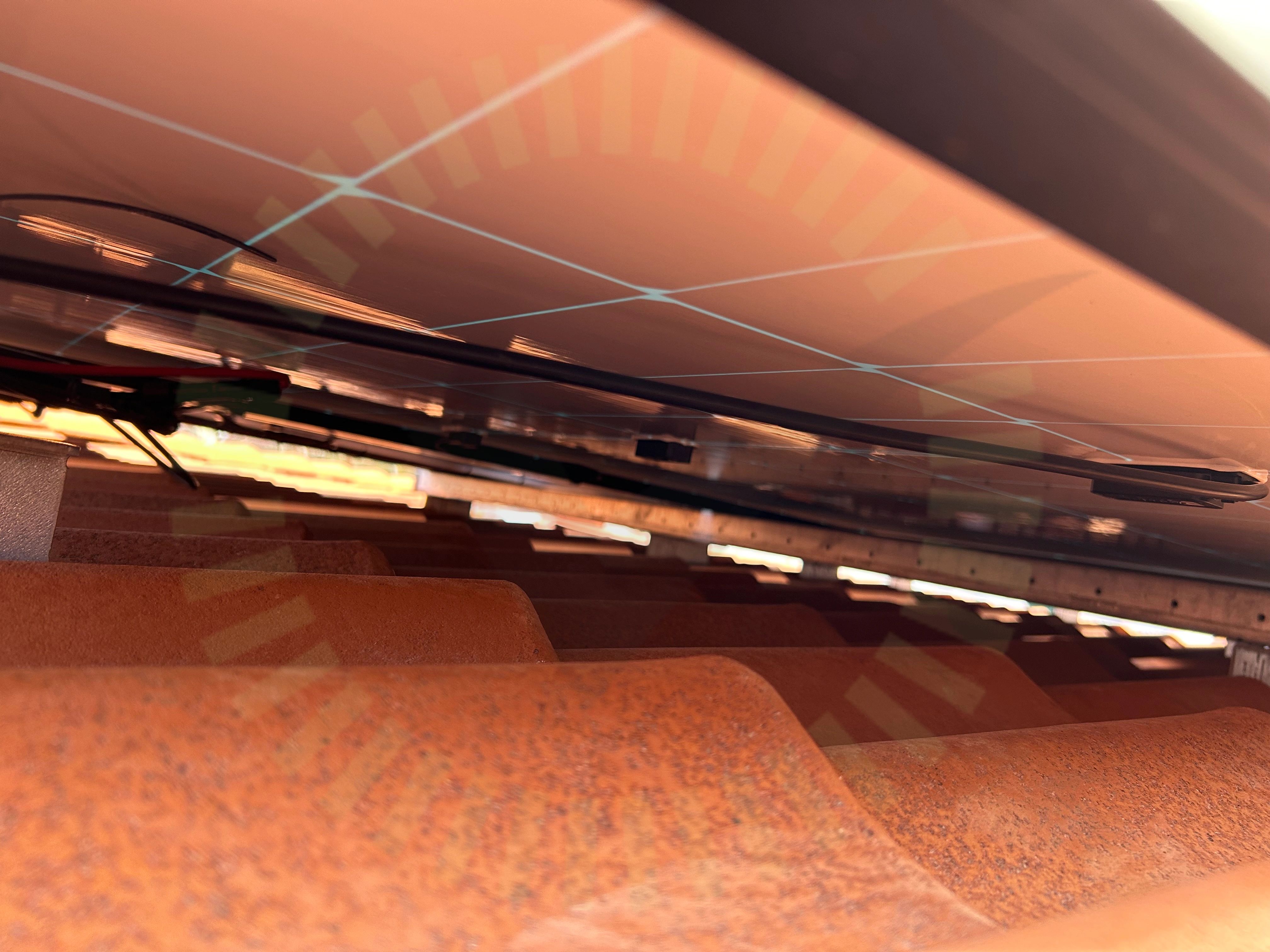

2.1 Kopplingslåda böjradie
Inte godkändBöjradien från kopplingslådan är för skarp.
SS 436 40 00 (522.8.3)
Godkända kontrollpunkter
16/17Avstånd till havetAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningKontaktdonPanelkablagets böjradiePanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning
SolarEdge: S-Serie
Godkända kontrollpunkter
5/5DragavlastadeFastsäkring av produktKompatibilitetKontakterPlacering
SolarEdge: SE3K-10K
Anmärkningar
3/364.1 Dubbel matning
Inte godkändHuvudledning till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln kan hantera.
SS 436 40 00 (312.2.1.2 / 512.1.2)

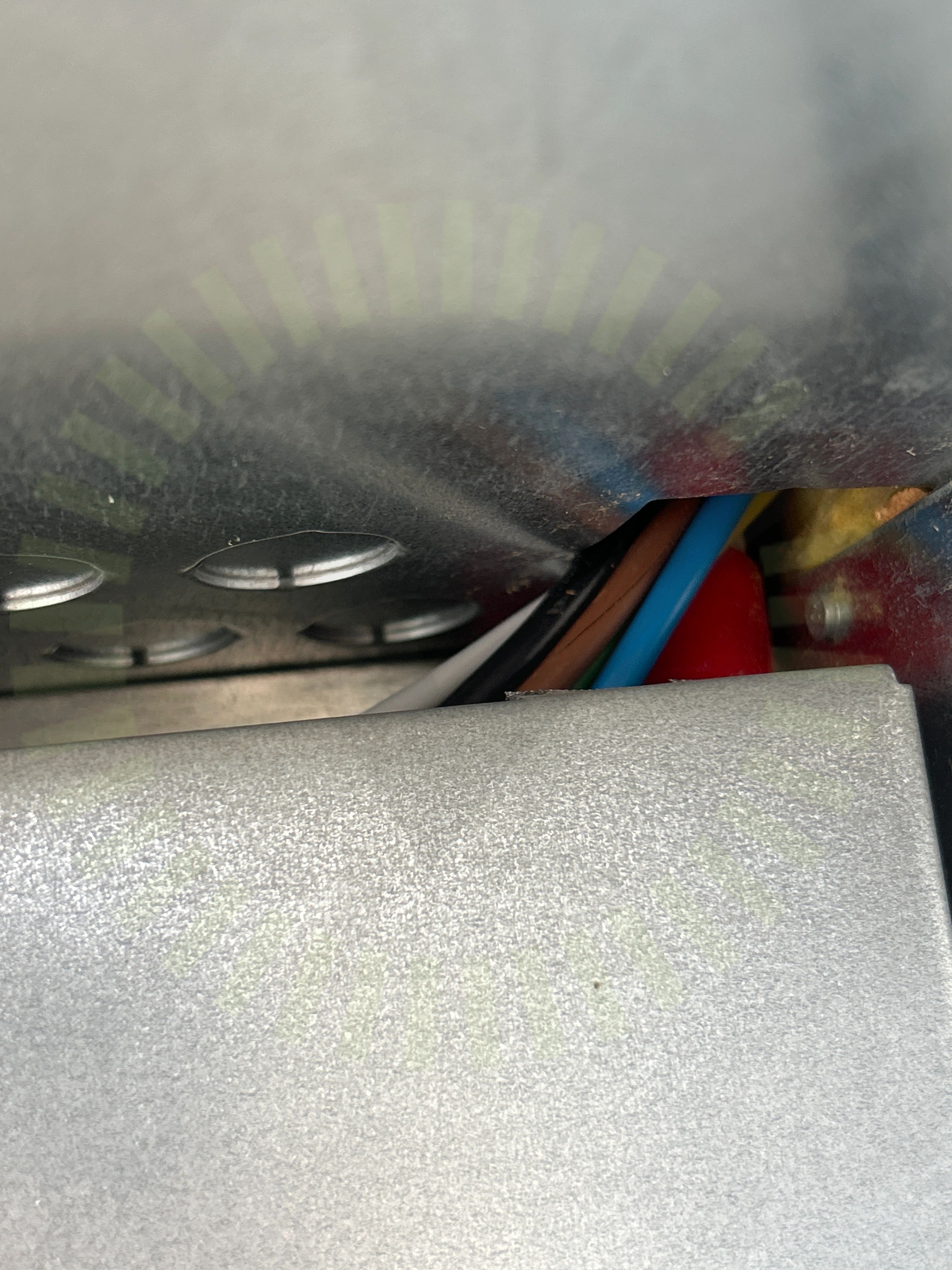

4.2 Enkelisolerade ledare
Inte godkändEnkelisolerade ledare ligger öppet utanför kapsling.
SS 436 40 00 (412.2.2.1)
4.3 Skarp kant
Inte godkändEnkelisolerade ledare ligger mot skarp kant.
Godkända kontrollpunkter
33/36AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektAvstånd till havetDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInformering av solcellerInfästningKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanMissvisande varselmärkningSkadat kablageStress på kontakterSträngdesignSäkringsdimensionTillgänglighetTätningsinsattsVarning för backspänningVarning för likspänningVinkelVäderbeständigt materialVäxelriktarens IP klassningVäxelriktarens kontakter
Säkerhetsbrytare AC
Godkända kontrollpunkter
7/7Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare
Weland Stål: Läktfästen
Anmärkningar
10/22

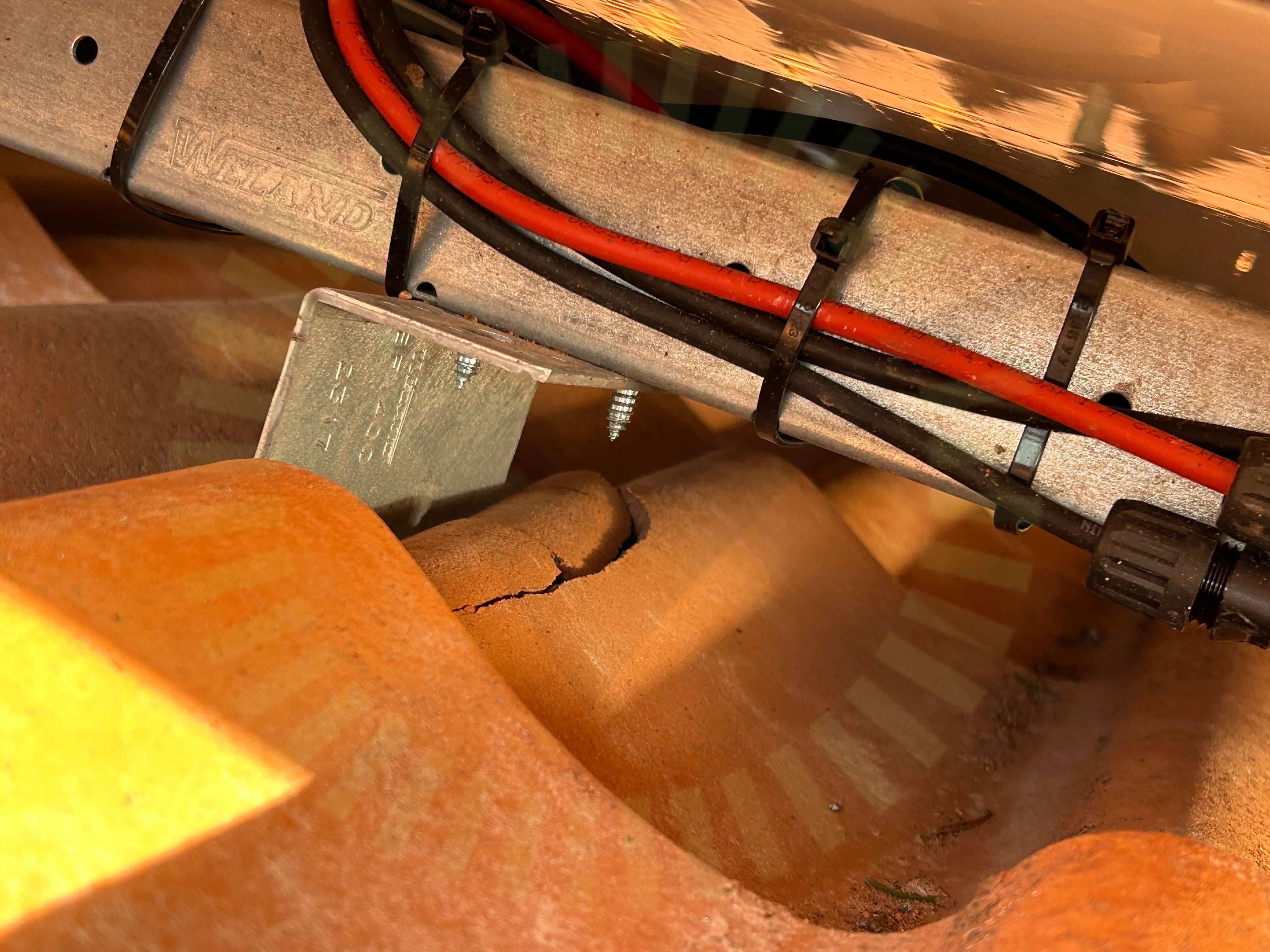

6.1 Skador
Inte godkändTrasiga takpannor noterade runt installationen.
6.2 Kabeluppfästning
Inte godkändKabeluppfästning är bristfälligt utförd.
SS 436 40 00 (712.522.101)
6.3 Klämmor rätt förläggning
Inte godkändFästen ligger inte korrekt i skenan. Bottendel är skadad.
MA5111 Sid 1 (1) | Version 4 - 221117

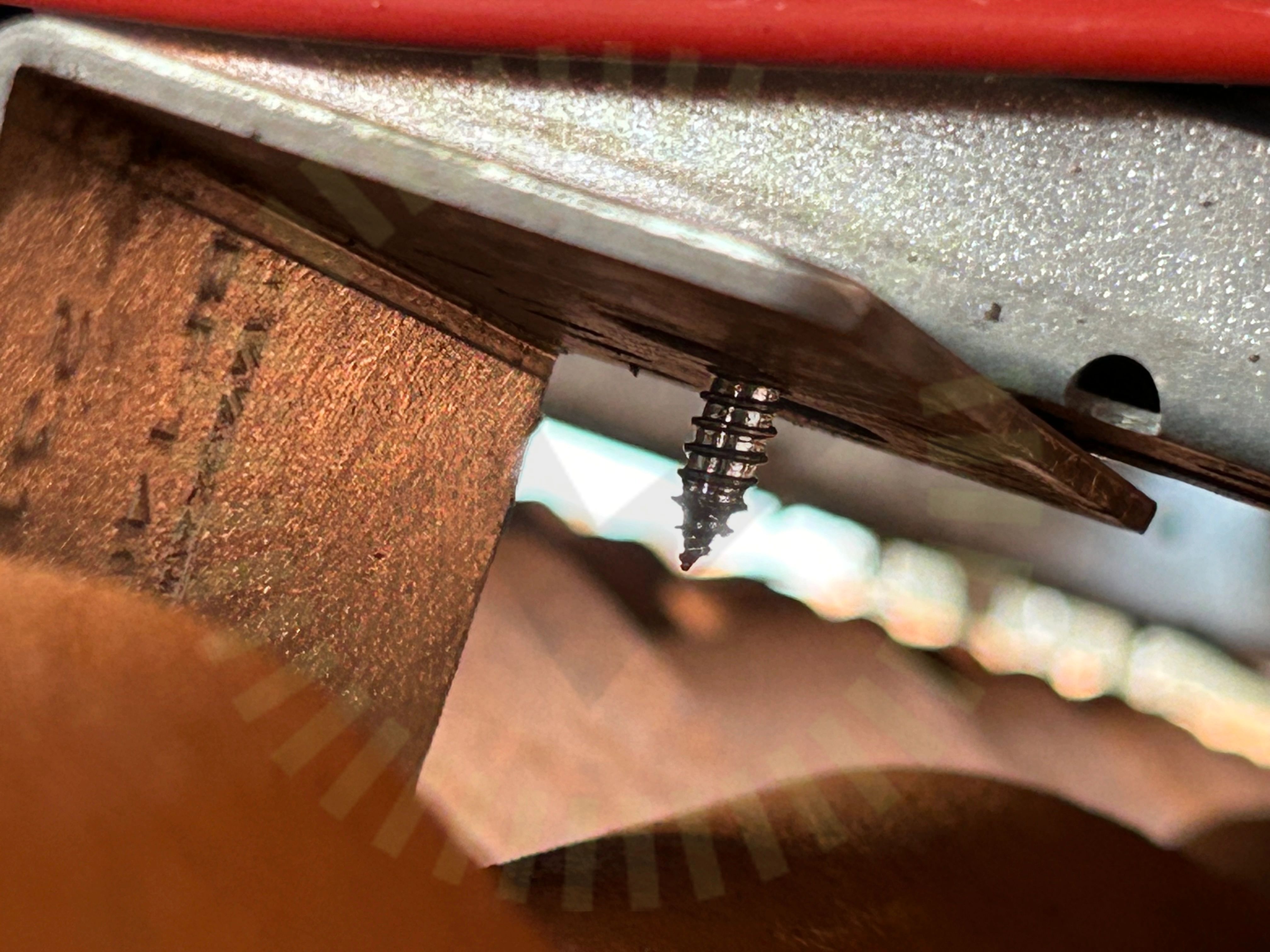

6.4 Skenornas infästning
Inte godkändFel antal skruvar är använda i skeninfästning.
MA5104. Sid 1 (1) | Version 4 - 221101
6.5 Skenors avstånd till varandra
Inte godkändEn lastberäkning saknas. Underlag att kontrollera skenornas avstånd till varandra är inte tillgängligt.
Snö- och vindlastberäkning

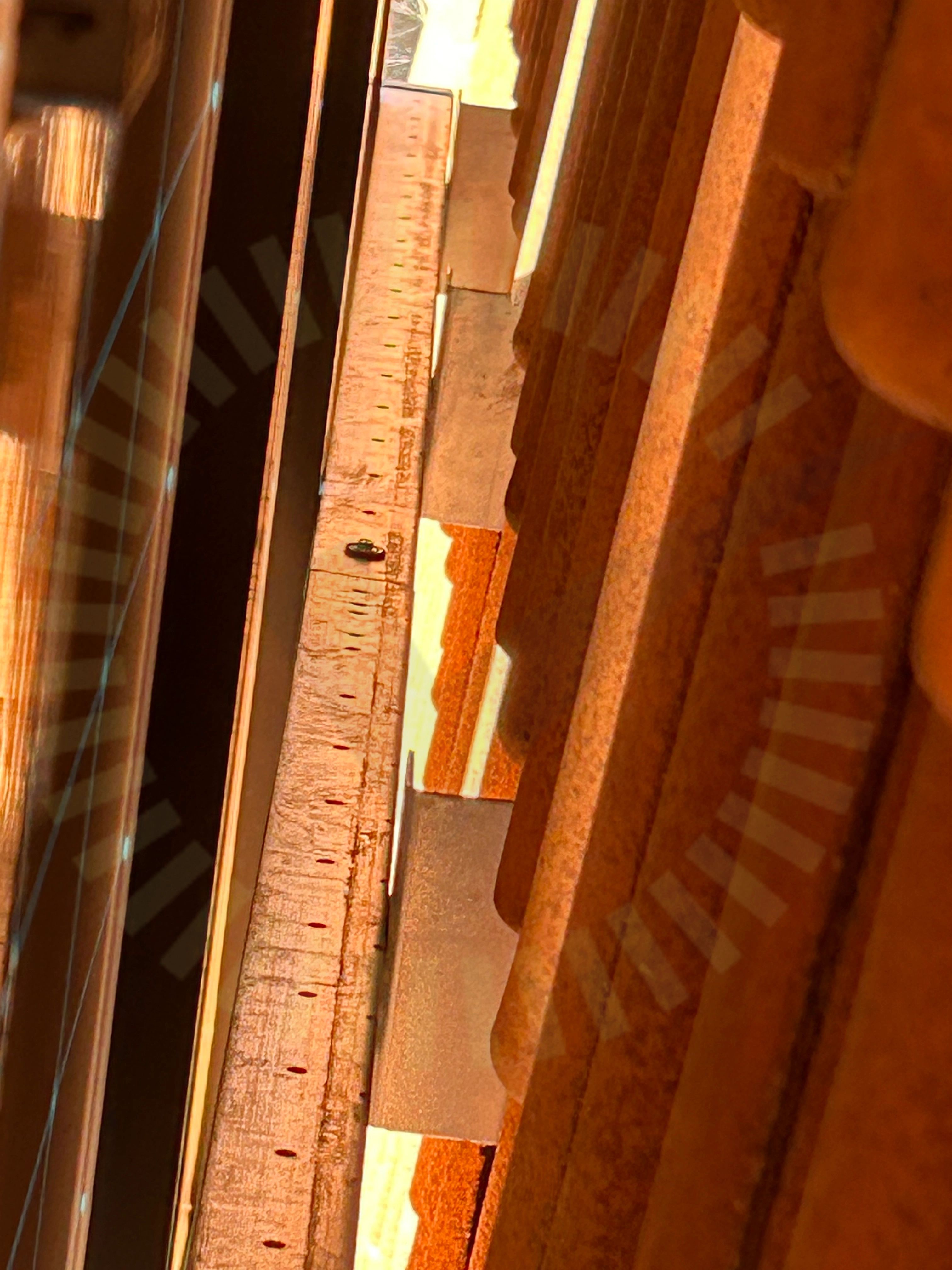

6.6 Skenskarvar
Inte godkändSkruvar saknas för skenskarv.
MA5104. Sid 1 (1) | Version 4 - 221101
6.7 Takgenomföring
Inte godkändLättundertak är skadat. Underlag för håltagning i tätskiktet saknas.
6.8 Takkrokarnas CC
Inte godkändSnö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt.
Snö- och vindlastberäkning
6.9 Underbyggnad
Inte godkändLastberäkning saknas. Kontroll av underbyggnad mot beräknade laster inte möjligt.
Produktdatablad solpanelsfäste PD5109 | Version 4 - 230220 | Sid 1 (1)
6.10 Snö- och Vindlastberäkning
Inte godkändLastberäkning saknas vid besiktning.
Tillverkarens montageanvisningar
Godkända kontrollpunkter
12/22DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorLäktinfästningMittklämmorPlaceringSkenornas överhängTvådelad TakkrokUnderliggande takpannaVäderbeständigt materialÄndklämmor skena
