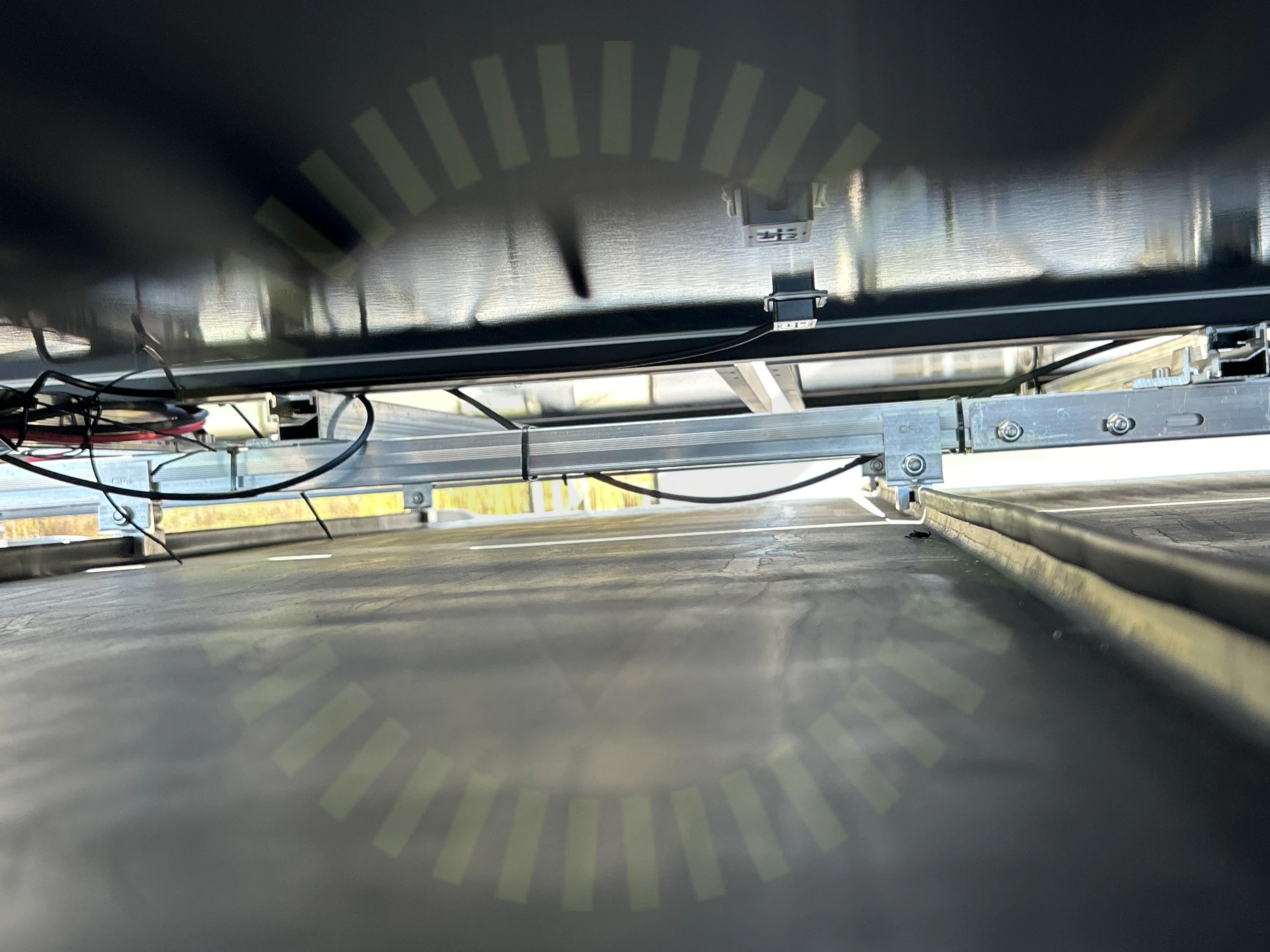

5.1 Kabeluppfästning
Inte godkändKabeluppfästning är bristfälligt utförd.
SS 436 40 00 (712.522.101)
Öppet helgfria vardagar 8-17Ring 010-303 07 40
Besiktningsrapport
9.3
Installation genom
Raymond
Datum
11 april 2025
Ort
Sollentuna, Stockholms län
96% godkända4% ej godkända
Om installationen
PanelerLeapton: LP182*182-M-54-NB
MontagesystemK2: Standing Seam Clamps: Single Rail
VäxelriktareSolis: S6-EH3P(5-10)K-H-EU
BatteriRaymond Solid State
TillbehörUndercentral
TillbehörSolis: EASTRON SDM630MCT
TillbehörSäkerhetsbrytare AC
Installerad av Raymond som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3AvtalMätprotokoll DCSträngschema
Batteri
Godkända kontrollpunkter
12/12Avstånd närliggande objektBatteri PEBatterikåporFastsäkring av produktLutningPlacering av batteriSignalkabel batteriSkadorSmartmätareTillgång till batterietUppfästning av kablageVäderskydd
Smartmätare
Godkända kontrollpunkter
6/6Anslutning av CT klämmorFastsäkring av produktMatning till smartmätarePlacering av CT klämmorSignalkabel till växelriktarenSkador signalkablage
Säkerhetsbrytare AC
Godkända kontrollpunkter
7/7Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare
Tak 1, K2: Standing Seam Clamps: Single Rail
Anmärkningar
4/24
5.2 Skenans utstick för klämma
Inte godkändSkenan sticker inte ut tillräckligt från panelramen för klämman. Ska vara minst 50 mm.
Standing Seam Clamps Assembly EN V4 | 1222, sida 14
5.3 Skenskarvar
Inte godkändEj korrekt antal T-bultar i flera skenskarvar.
Standing Seam Clamps Assembly EN V4 | 1222

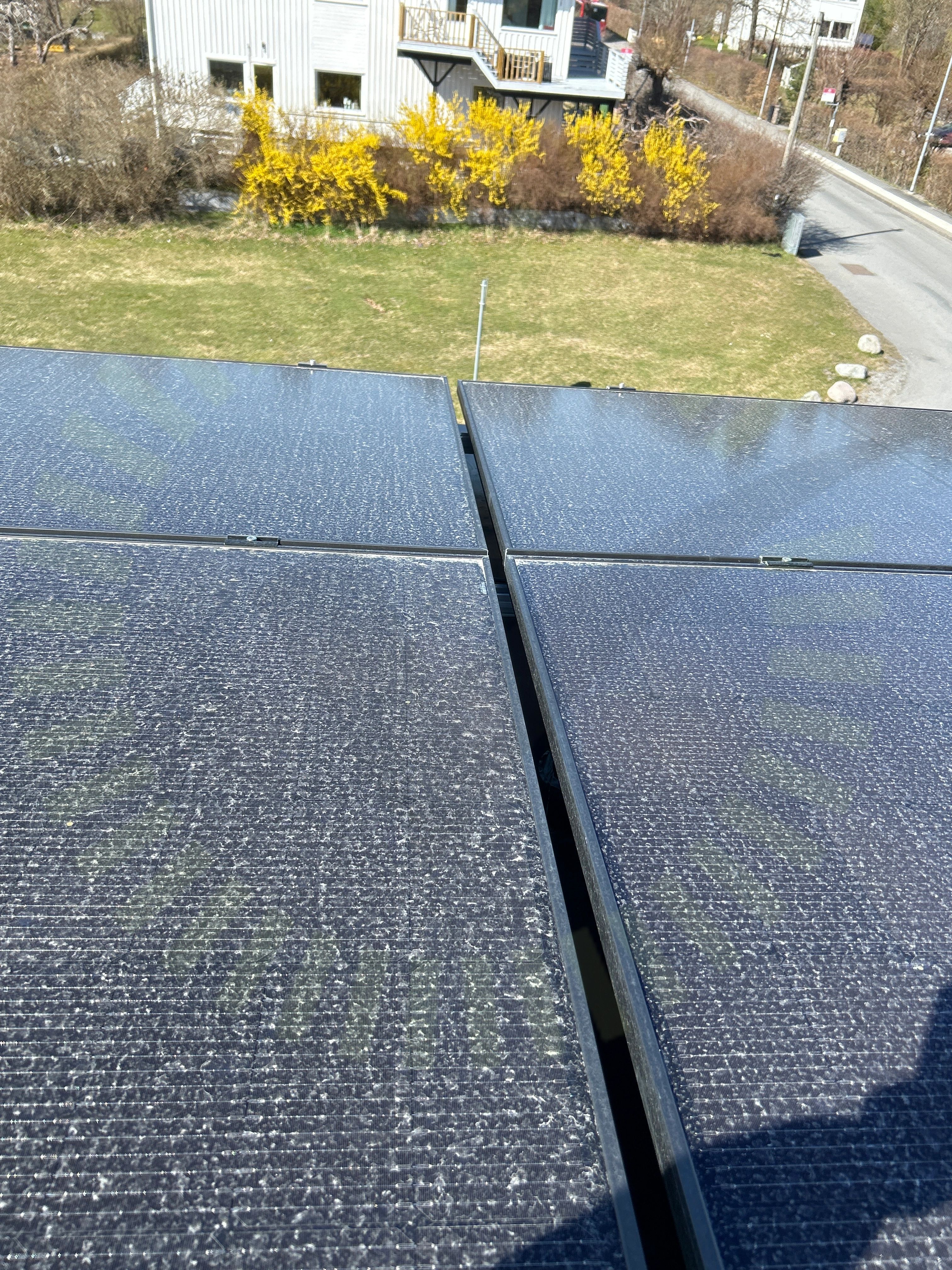

5.4 Termisk brytpunkt
Inte godkändPanelerna vid termisk brytpunkt är inte separerade enligt tillverkarens anvisningar.
Standing Seam Clamps Assembly EN V4 | 1222, sida 17
Godkända kontrollpunkter
20/24CC mått InfästningDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmans kontakt med takKlämmans placering i skenaMittklämmorPlaceringSkadorSkenornas infästningSkenornas infästning korslagerSkenornas överhängSkenornas överhäng korslagerSkenors avstånd till varandra korslagerSnö- och VindlastberäkningTakets lutningVal av klämmaVäderbeständigt materialÄndklämmor
Tak 1, Leapton: LP182*182-M-54-NB
Anmärkningar
1/17

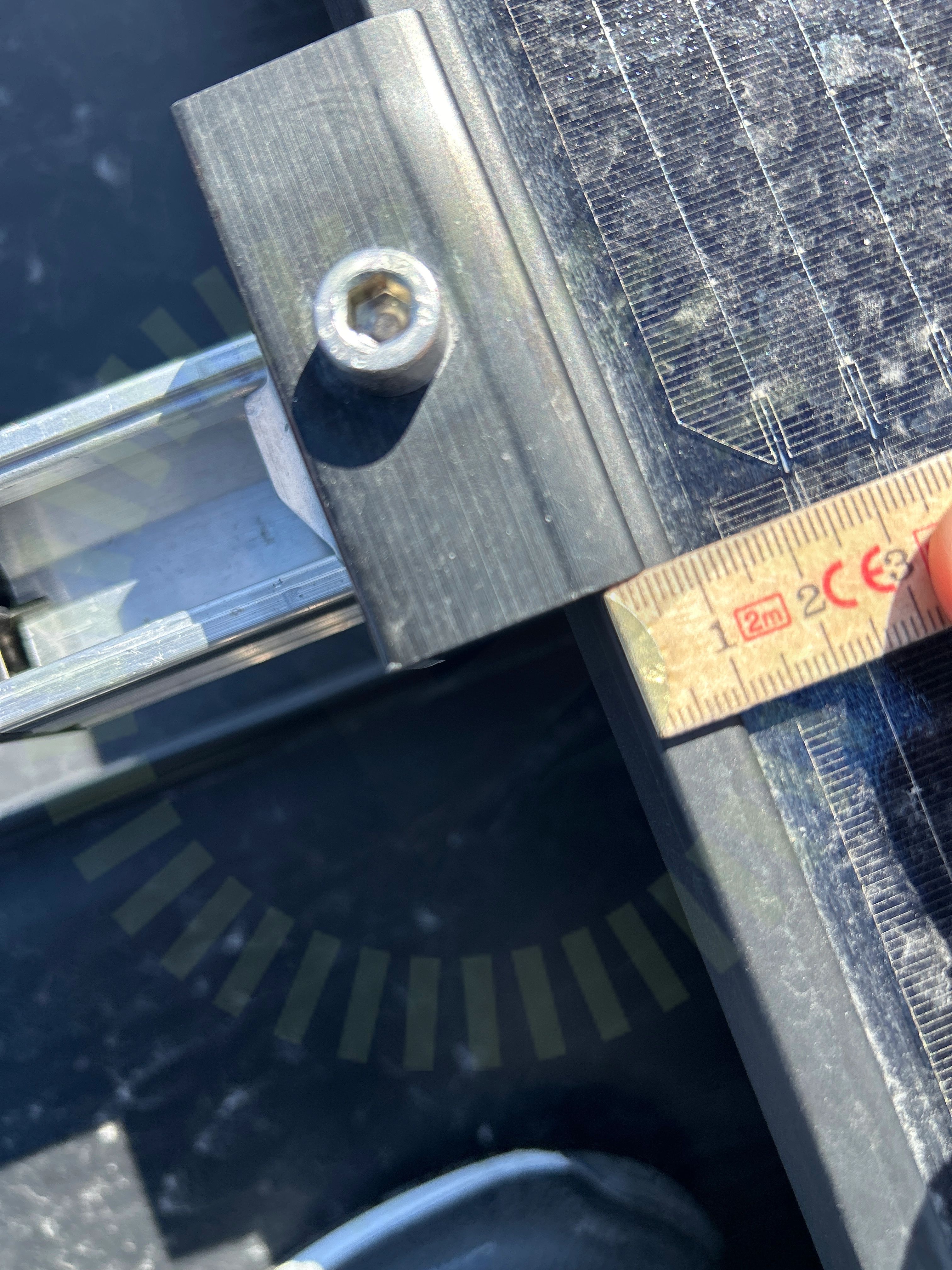

6.1 Klämmornas överlappning
Inte godkändÄndklämmor ligger inte korrekt emot panelramen. Överlappningen uppfyller inte tillverkarens krav.
Leapton: Installation & Maintenance 2023 V4, Sida 13
Godkända kontrollpunkter
16/17Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas storlekKontaktdonKopplingslåda böjradiePanelkablaget böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning
Undercentral
Godkända kontrollpunkter
6/6FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring
Växelriktare
Godkända kontrollpunkter
39/39AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInformering av solcellerInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanMissvisande varselmärkningPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVarning för backspänningVarning för likspänningVäderbeständigt materialVäxelriktarens IP klassning
