Besiktningsrapport

9.3

Installation av

PLW Energihus

Datum

27 juni 2024

Ort

Saltsjöbaden, Stockholms län

Kabeluppfästning

kompatibilitet med panel

TakInfästning

+ 2

94% godkända

6% ej godkända

Om installationen

Paneler

Longi: LR5-54HTB

Montagesystem

SUNMODO: NanoRack

Växelriktare

SigenEnergy: SigenStor EC 5.0-25.0 TP

Tillbehör

Undercentral

Tillbehör

Säkerhetsbrytare AC

Tillbehör

Eastron: Sigen Sensor TP-CT120-DH

Installerad av PLW Energihus som har ett högt snittbetyg på 9.4 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Batteri (5)Smartmätare (6)Säkerhetsbrytare AC (7)Tak 1, Longi: LR5-54HTB (17)Tak 1, SUNMODO: NanoRack (18)Undercentral (8)Varselmärkning (4)Växelriktare (39)

Allmänt

Godkända kontrollpunkter

3/3

Avtal

Mätprotokoll DC

Strängschema

Batteri

Godkända kontrollpunkter

3/3

Kåpor

Placering bärighet

Skador

Smartmätare

Godkända kontrollpunkter

6/6

Anslutning av CT klämmor

Fastsäkring av produkt

Matning till smartmätare

Placering av CT klämmor

Signalkabel till växelriktaren

Skador signalkablage

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/7

Anslutningar i brytare

Egenskaper

Identifiering

Infästning

Kabelinföringar

Placering Säkerhetsbrytare

Skada vid brytare

Tak 1, Longi: LR5-54HTB

Anmärkningar

1/17

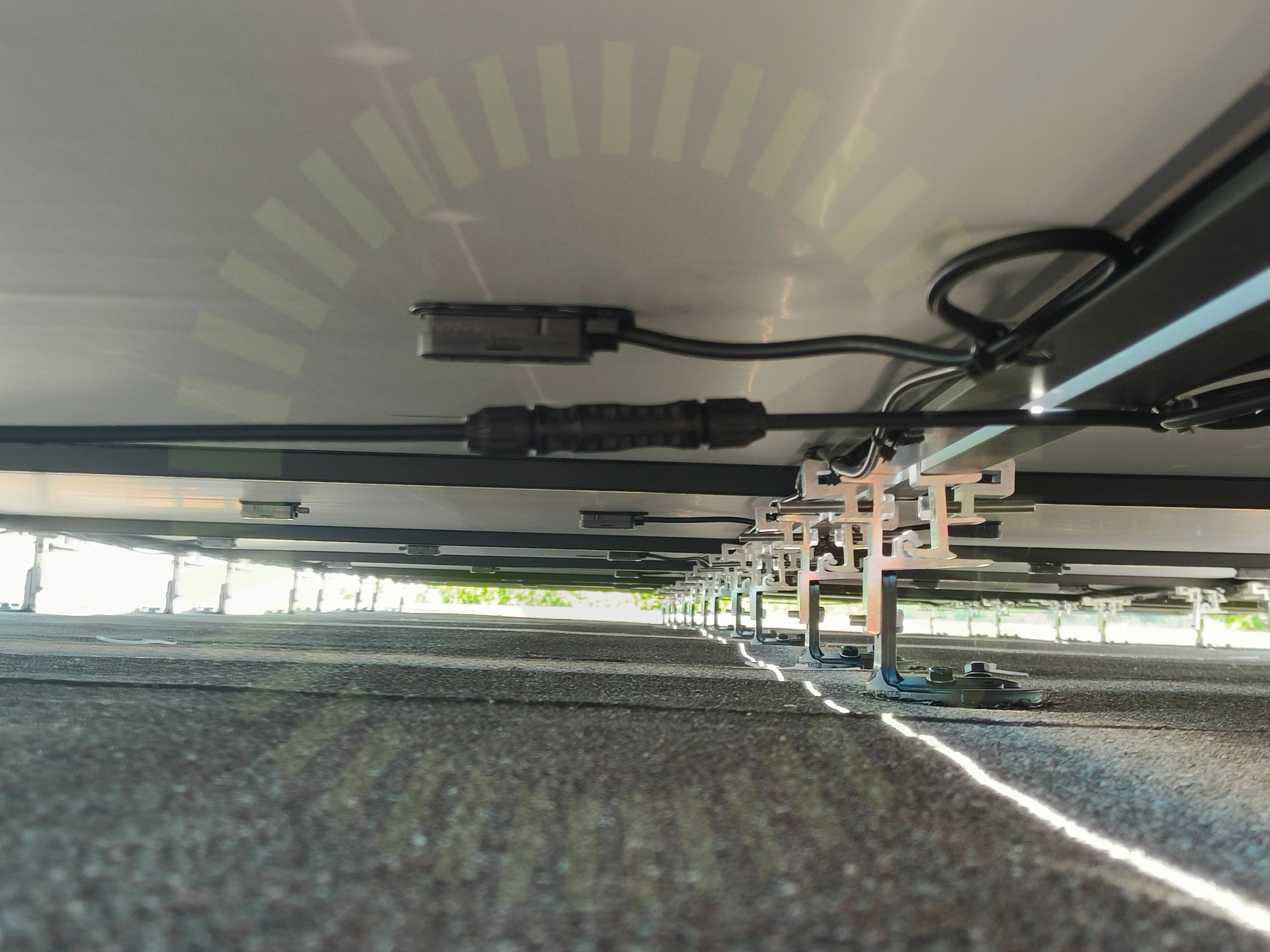

5.1 Stress på kontakter

Inte godkänd

Kablage spänt från kontakt till uppfästning, utsätter kontakt för konstant drag.

SS 436 40 00 (712.526)

Godkända kontrollpunkter

16/17

Avstånd till hav

Avstånd till yta

Dräneringshål

Förbindelse av kontakter

Föremål mot bakstycke

Förläggning DC kontakter

Klämmornas placering

Klämmornas överlappning

Kontaktdon

Kopplingslåda böjradie

Panelkablagets böjradie

Panelramar separerade

Skador på panel

Skuggning

Spänningar i ram

Strängförläggning

Tak 1, SUNMODO: NanoRack

Anmärkningar

4/16

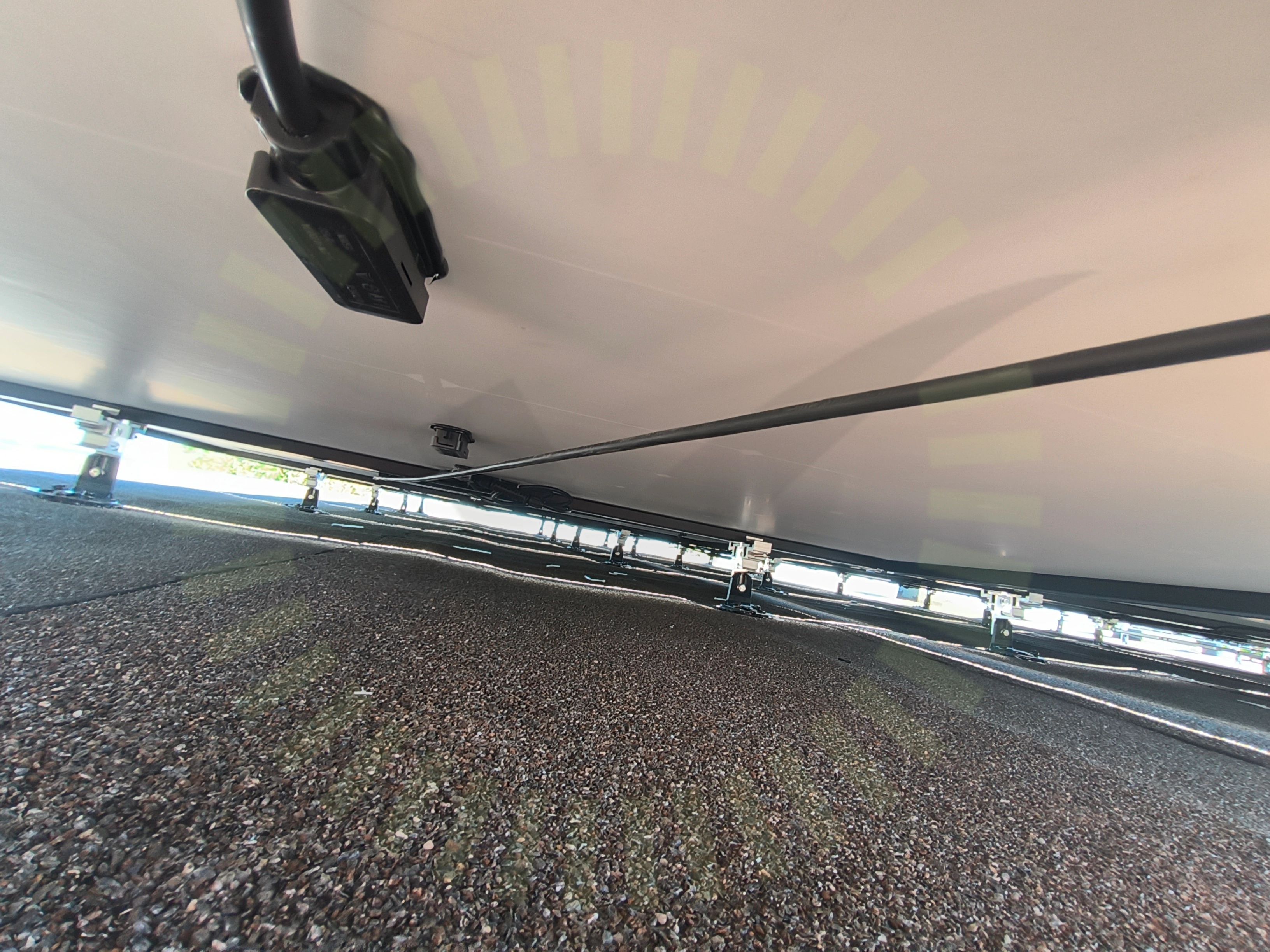

6.1 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd. Kablar hänger långa sträckor utan uppfästning.

SS 436 40 00 (712.522.101)

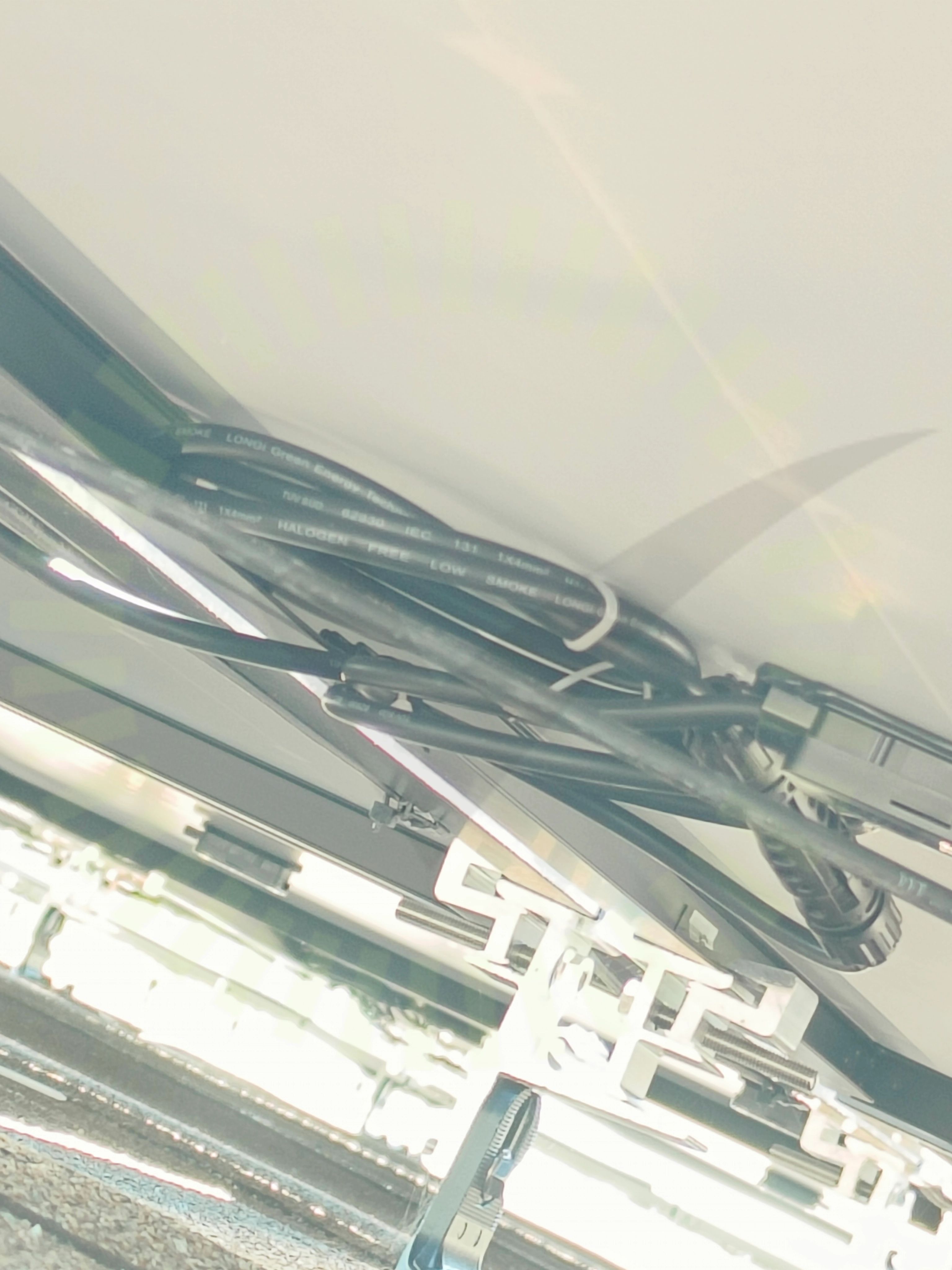

6.2 Väderbeständigt material

Inte godkänd

Kablage hänger kvar i förpackningsbuntband. Kablage kommer med tiden att ligga på yttertaket.

SS 436 40 00 (522.11)

6.3 kompatibilitet med panel

Inte godkänd

Det saknas underlag på att paneltillverkaren tillåter de specialklämmor som montagesystemet har.

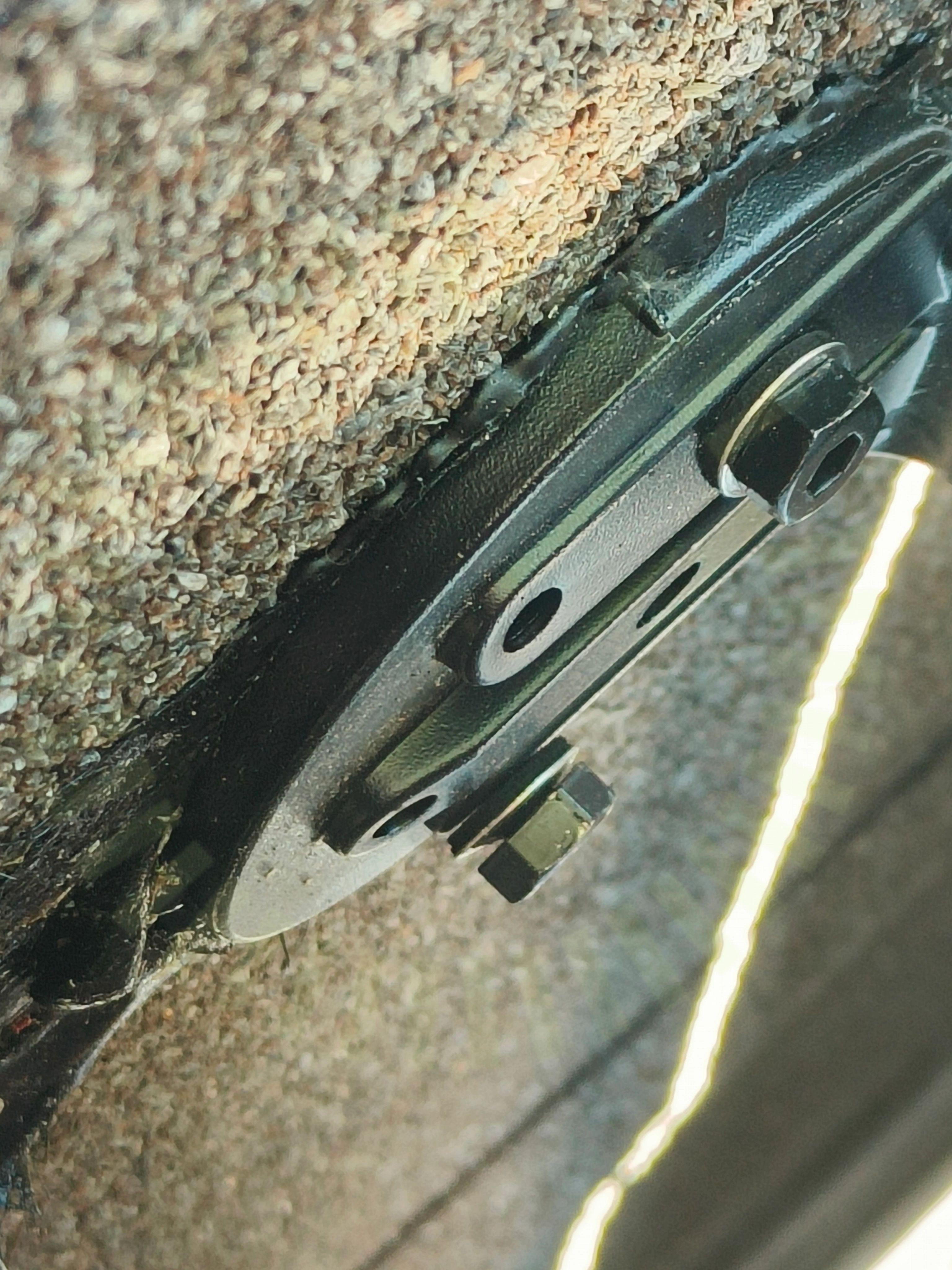

6.4 TakInfästning

Inte godkänd

Majoritet av infästningarna är utförda med för få antal skruv.

SUNMODO: NanoRack System Product Installation Manual V2.1.4, Sida 12

Godkända kontrollpunkter

12/16

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Infästning av paneler

Infästning första raden

Infästning övriga panelrader

Kabeldragning mellan takytor

Orientering av fäste

Placering

Skador

Snö- och Vindlastberäkning

Tätning

Undercentral

Godkända kontrollpunkter

6/6

Femledarsystem

Infästning

IP-Klassning

Kabelinföringar

Placering

Skydd mot beröring

Varselmärkning

Godkända kontrollpunkter

4/4

Informering av solceller

Missvisande varselmärkning

Varning för backspänning

Varning för likspänning

Växelriktare

Anmärkningar

1/38

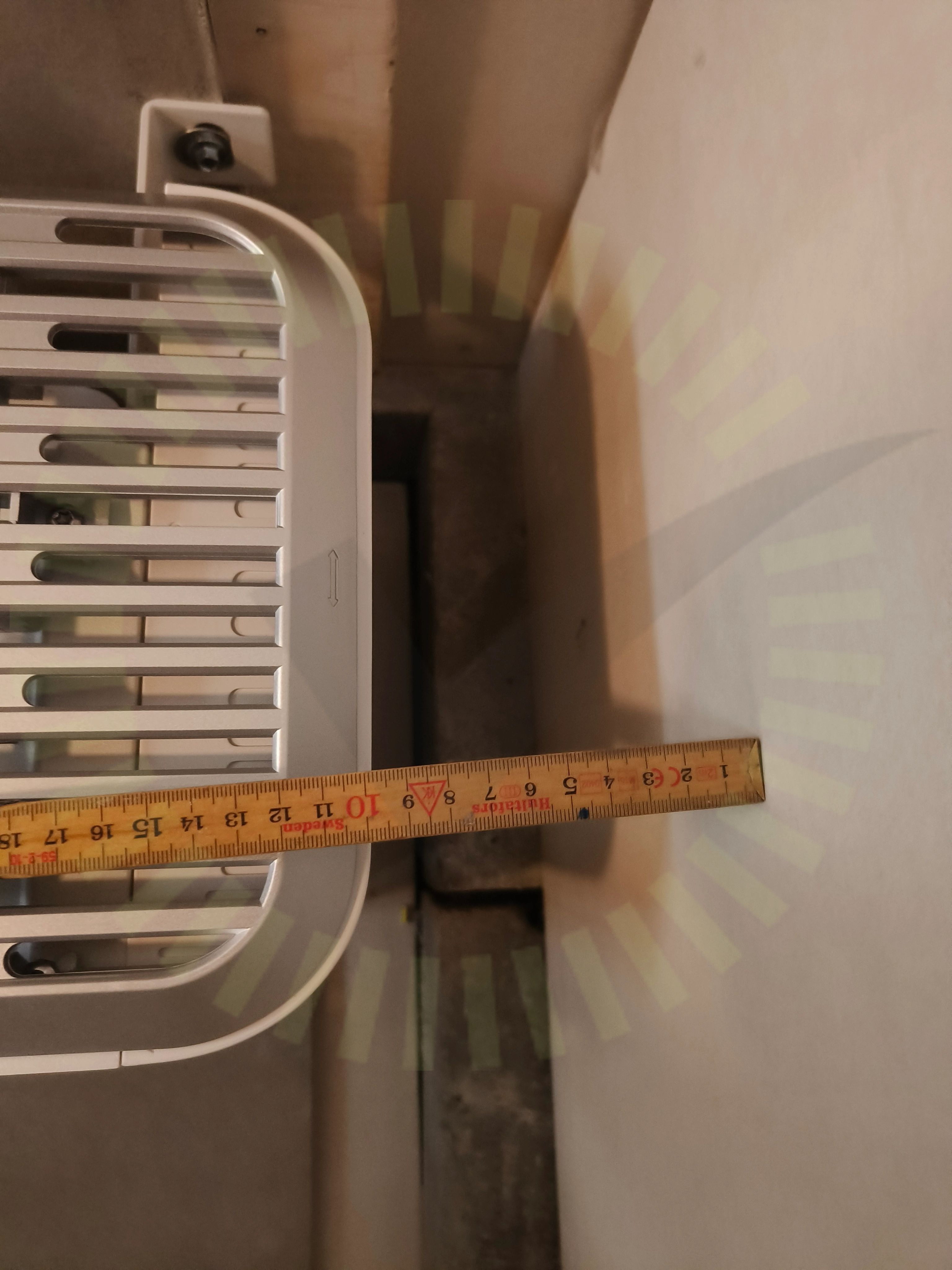

9.1 Avstånd närliggande objekt

Inte godkänd

Produkten har för lite fritt utrymme i sidled.

User manual ver 2.0 Sida 24

Godkända kontrollpunkter

37/38

AC kablage förläggning

AC Kablage förläggning

Anslutning av ledare

Anslutning av växelriktare

Avstånd till havet

Bakomliggande material

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Kontakter

DC Max Spänning

DC Max Ström

DC Min Spänning

Dubbel matning

Enkelisolerade ledare

Fastsäkring av produkt

Förskruvning

Genomföringar

Huvudsäkring

Identifiering

Infästning

Jordning av chassi

Kabeldimensionering

Kablagets böjradie

Likspänningskomponenter

Max total effekt

Mekanisk påverkan

Placering

Skadat kablage

Skarp kant

Stress på kontakter

Strängdesign

Säkringsdimension

Tillgänglighet

Väderbeständigt material

Väderskydd

Växelriktarens IP klassning
