Besiktningsrapport
8.2
Installation genom
Solortus
Datum
6 mars 2024
Ort
Hultsfred, Kalmar län
Plåtens tjocklek och form
Kopplingslåda böjradie
Skenornas infästning
+ 11
82% godkända
18% ej godkända
Om installationen
Paneler
Winaico: WST-MGX-P1
Paneler
Winaico: WST-MGX-P1
Optimerare
SolarEdge: S-Serie
Optimerare
SolarEdge: S-Serie
Montagesystem
Renusol: MS+P
Montagesystem
Renusol: VS+
Montagesystem
Weland Stål: Läktfästen
Växelriktare
SolarEdge: SE3K-10K
Tillbehör
Säkerhetsbrytare AC
Tillbehör
Överspänningsskydd DC
Installerad av Solortus som har ett medelhögt snittbetyg på 8.3 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Anmärkningar
1/3
1.1 Strängschema
Inte godkänd
Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.
Godkända kontrollpunkter
2/3
Garage, Renusol: MS+P
Anmärkningar
3/18

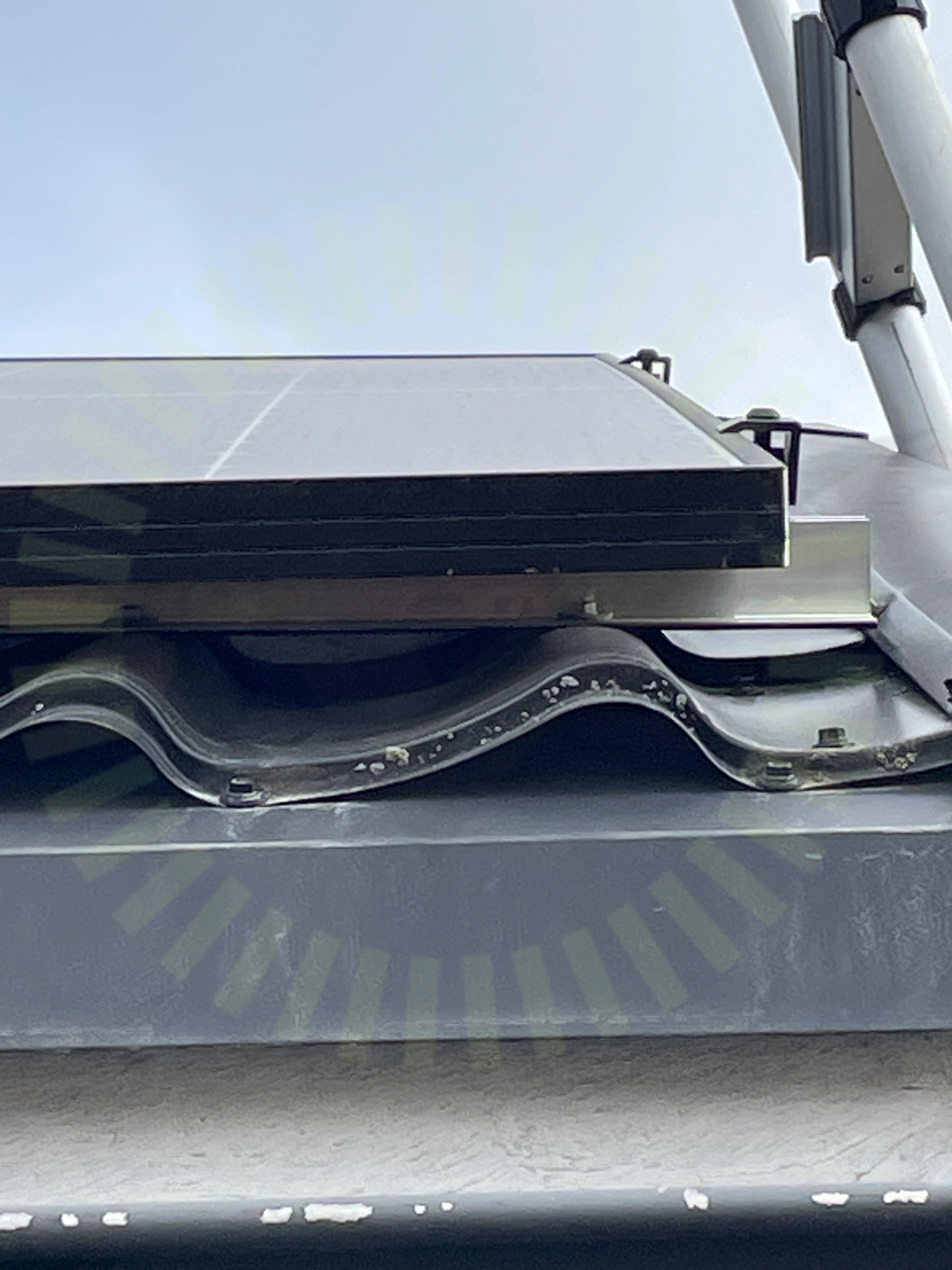

2.1 Klämmans placering i skena
Inte godkänd
Klämman ska vara placerad mellan skruvarnas infästning.
2.2 Plåtens tjocklek och form
Inte godkänd
Takplåtens form överensstämmer inte med tillverkarens specifikationer. Toppprofilen behöver vara rät minst 12 mm.
2.3 Snö- och Vindlastberäkning
Inte godkänd
Lastberäkning saknas vid besiktning.
Godkända kontrollpunkter
15/18
Garage, SolarEdge: S-Serie
Anmärkningar
2/5

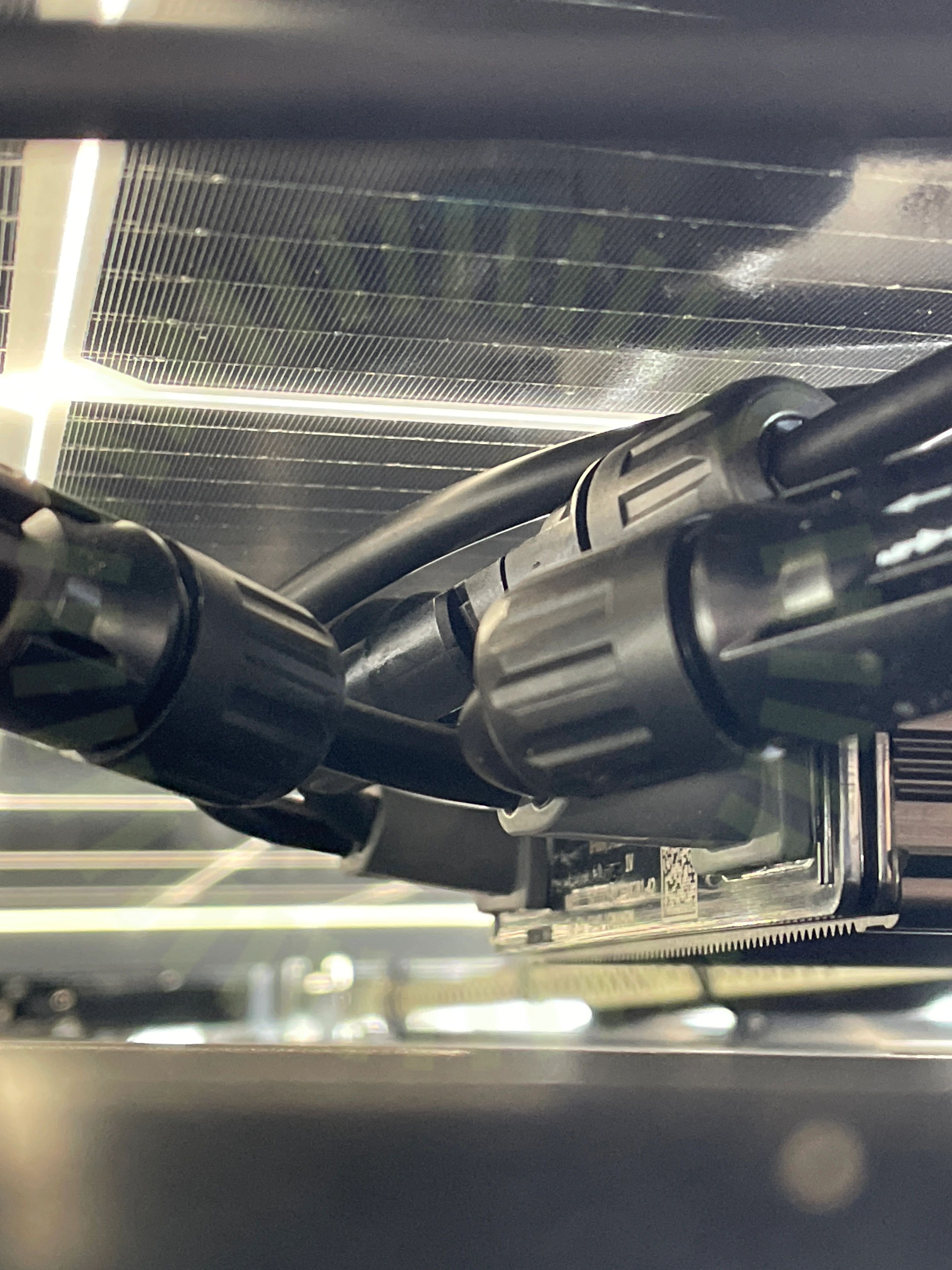

3.1 Dragavlastade
Inte godkänd
Kablage har för skarp böjradie från optimerarnas utgångar.

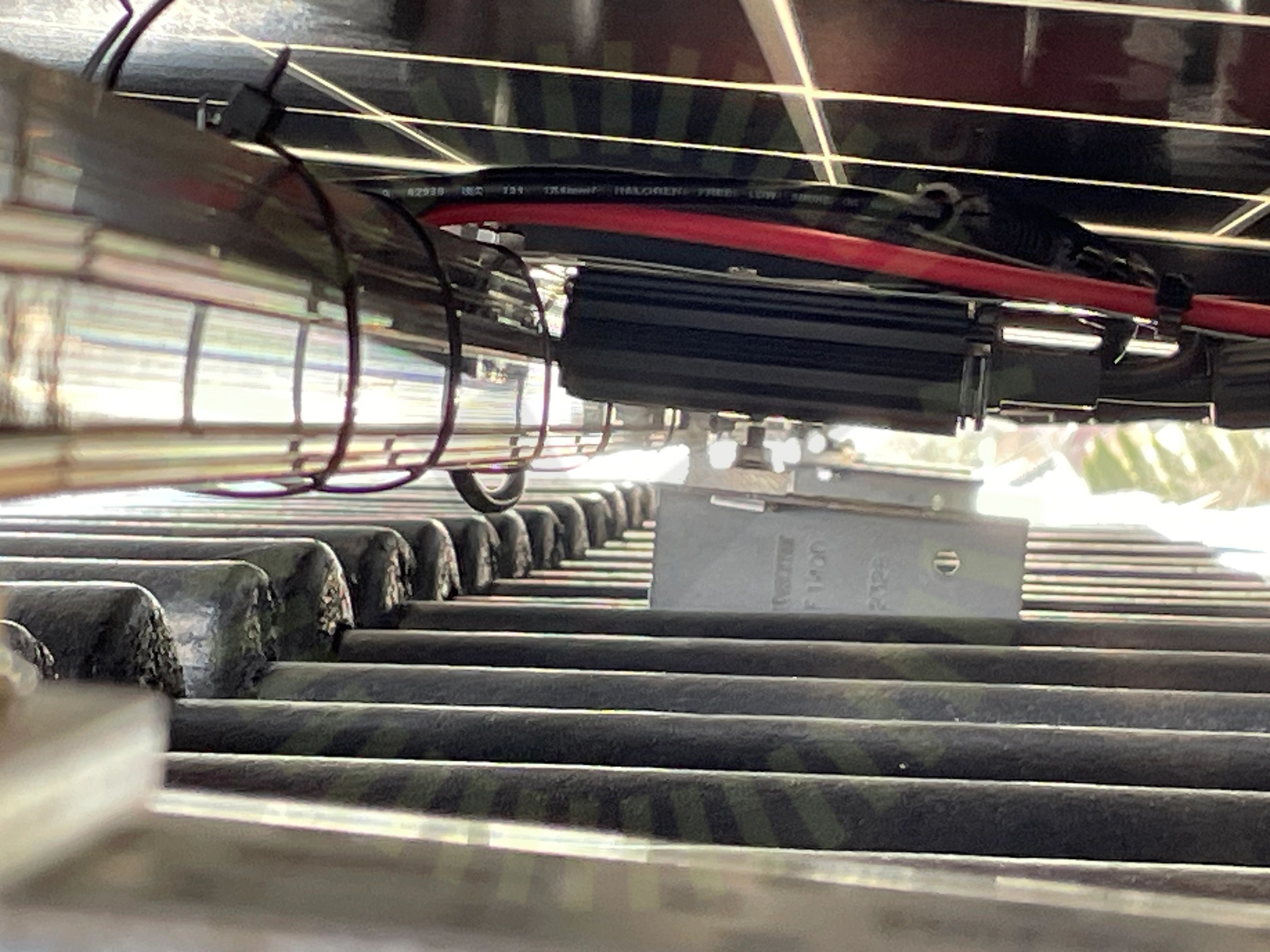

3.2 Placering
Inte godkänd
För kort avstånd mellan optimerare och skena.
Godkända kontrollpunkter
3/5
Garage, Winaico: WST-MGX-P1
Anmärkningar
1/14
4.1 Kopplingslåda böjradie
Inte godkänd
Böjradien från kopplingslådan är för skarp.
Godkända kontrollpunkter
13/14
Hus, Renusol: VS+
Anmärkningar
8/18
5.1 Främmande material
Inte godkänd
Använt material är från olika tillverkaren av montagesystem och påverkar tillverkarens garantier.

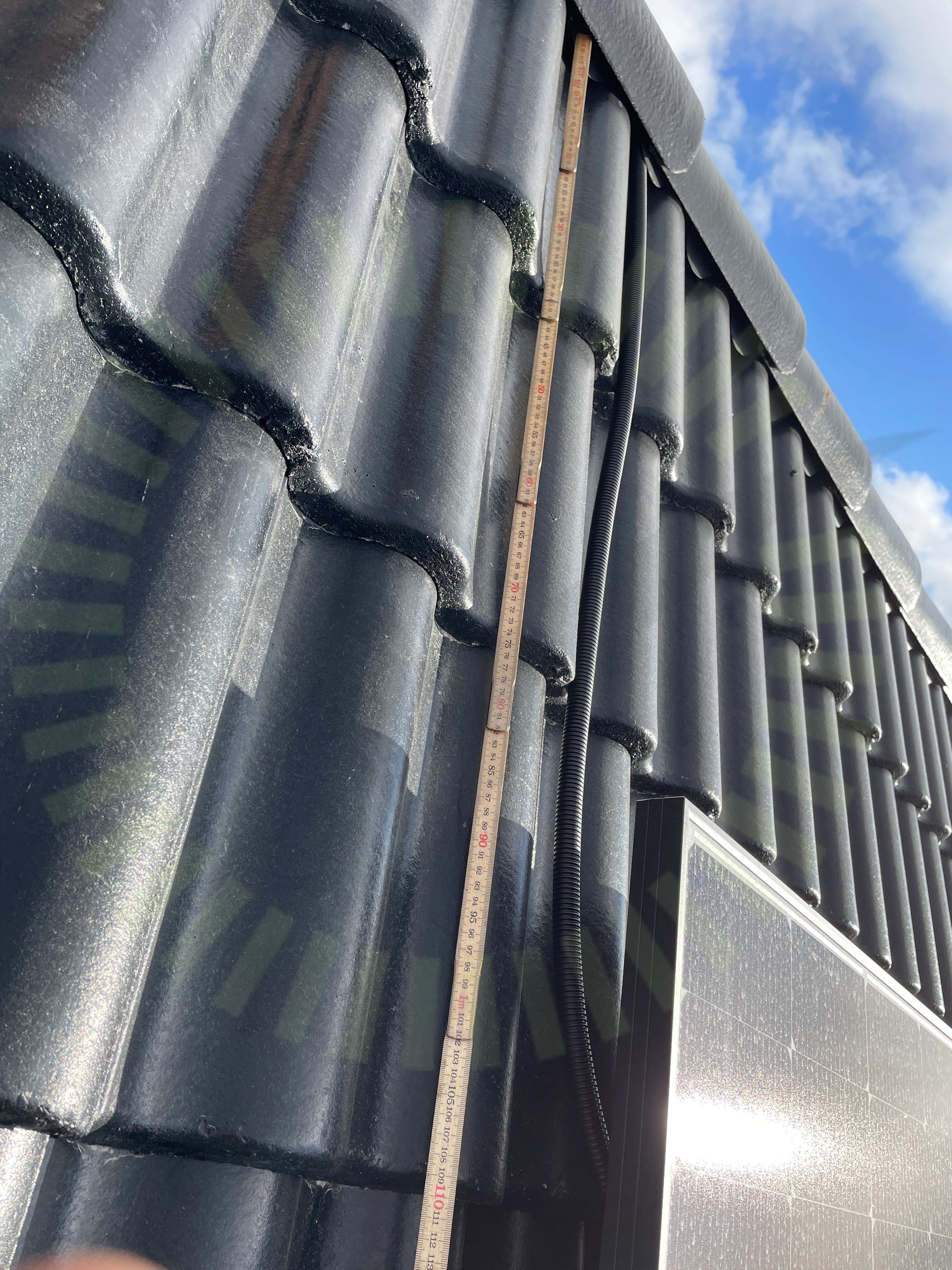

5.2 Kabeldragning mellan takytor
Inte godkänd
Kabeldragning mellan takytor är inte lämpligt fastsäkrad.

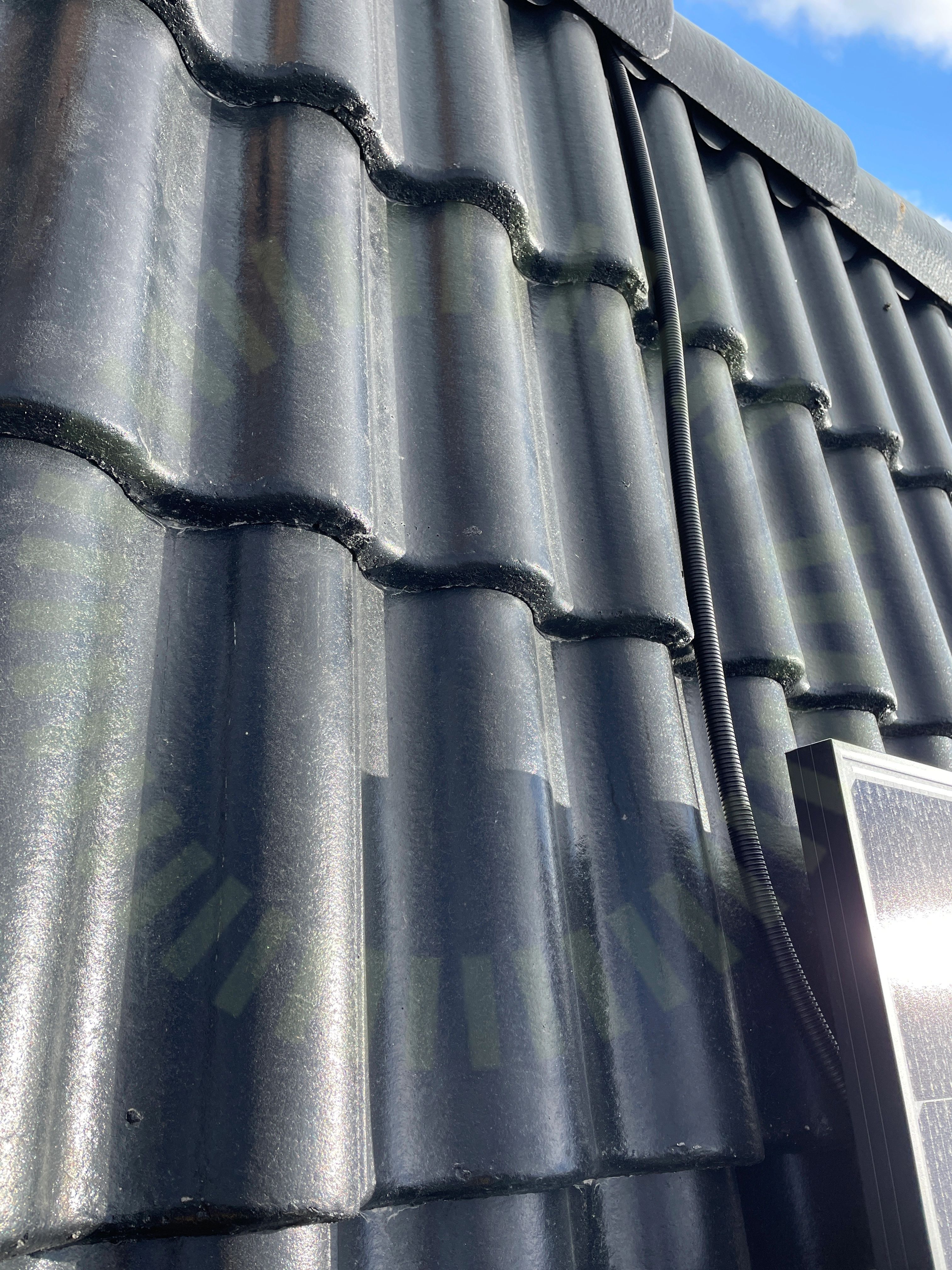

5.3 Kabeluppfästning
Inte godkänd
Färläggning löst på taket långa sträckor utan fastsättning.
5.4 Skenans utstick för klämma
Inte godkänd
Skenan ska sticka ut minst 35mm från ändklämman enligt tillverkarens anvisningar.

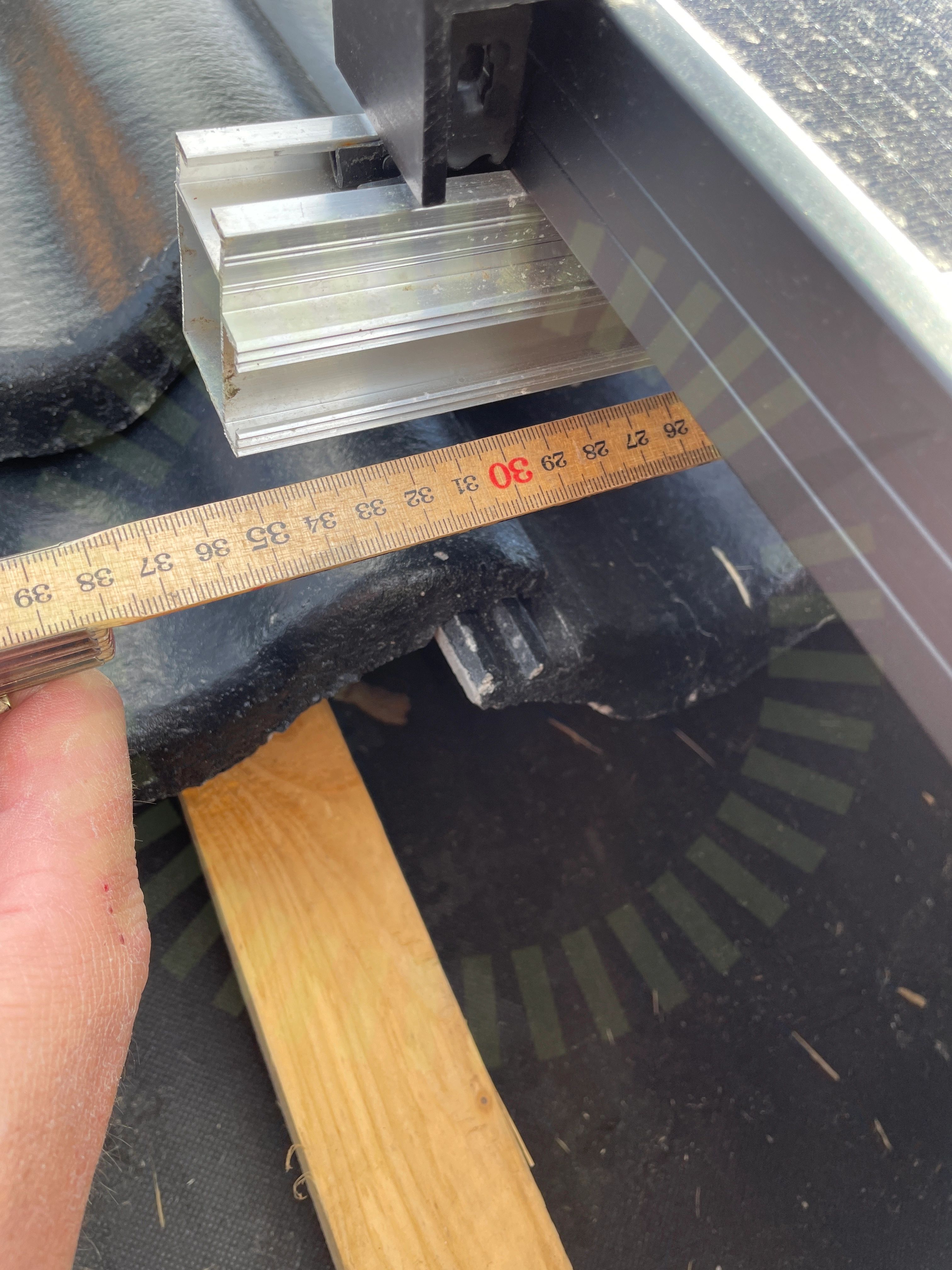

5.5 Skenornas överhäng
Inte godkänd
Överhänget från sista infästningskrok är inte korrekt. För långt överhäng förekommer.
5.6 Skenornas infästning
Inte godkänd
Skenan är inte fäst i korrekt infästningsmaterial enligt anvisningar.
5.7 Snö- och Vindlastberäkning
Inte godkänd
Lastberäkning saknas vid besiktning.
5.8 Takkrokarnas CC
Inte godkänd
Snö- och vindlastberäkning saknas. Blandat montagsystem. Både Weland och Renusol.
Godkända kontrollpunkter
10/18
Hus, SolarEdge: S-Serie
Anmärkningar
1/5

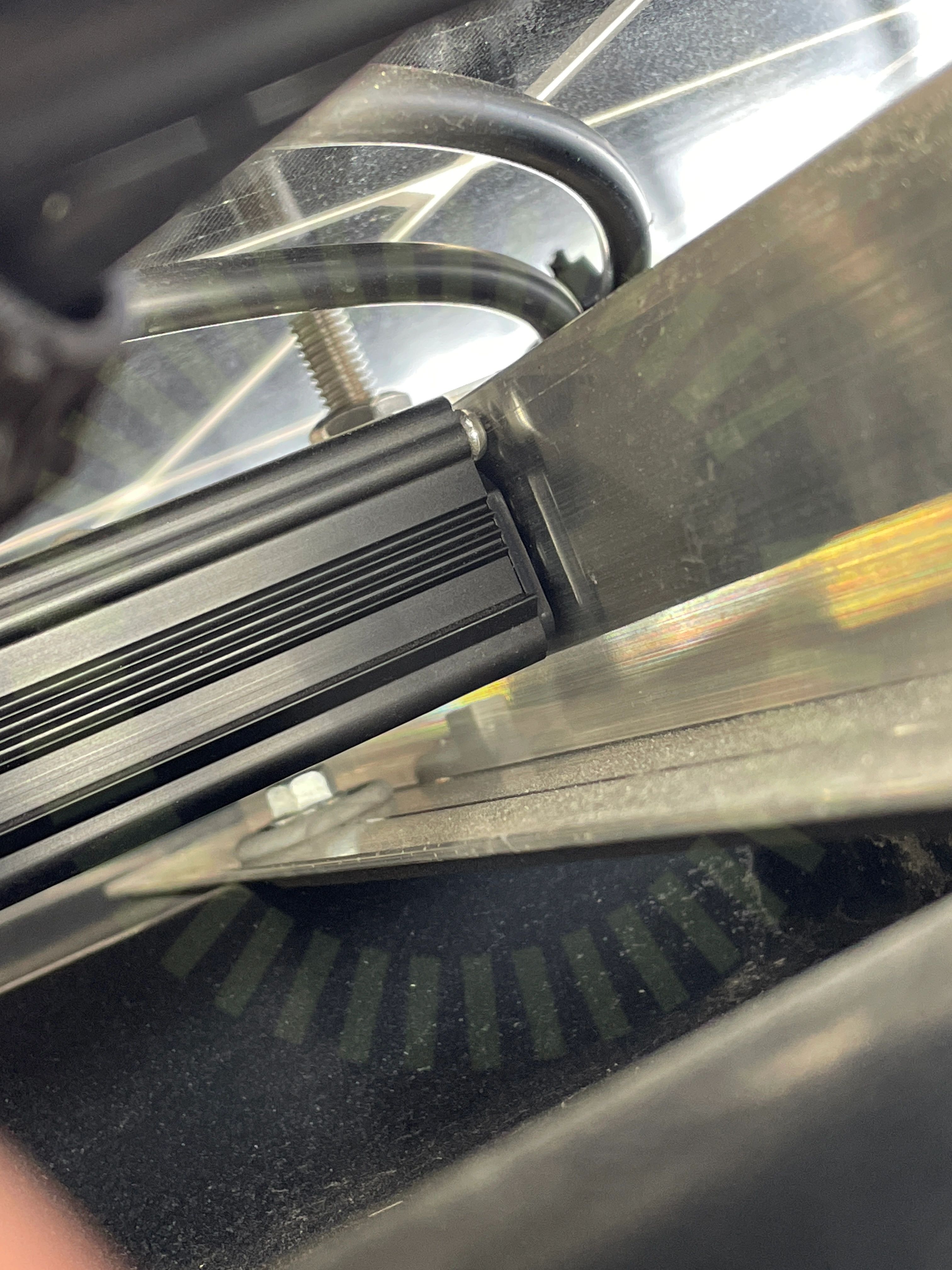

6.1 Placering
Inte godkänd
För kort avstånd mellan optimerare och skena.
Godkända kontrollpunkter
4/5
Hus, Weland Stål: Läktfästen
Anmärkningar
5/7

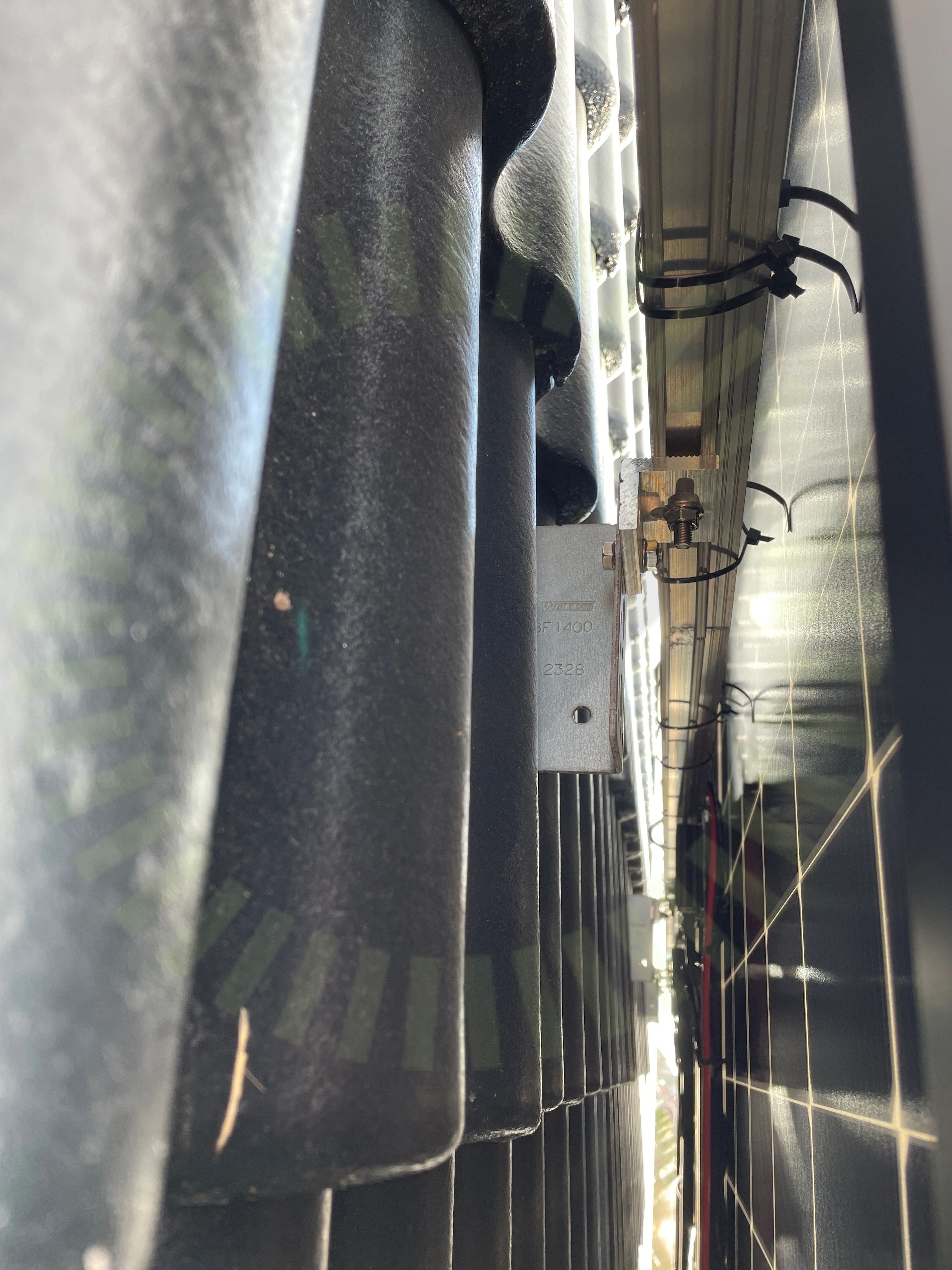

7.1 Främmande material
Inte godkänd
Material från Renusol används på läktfästet vilket påverkar tillverkarens garantier.
7.2 Takkrokarnas CC
Inte godkänd
Snö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt.

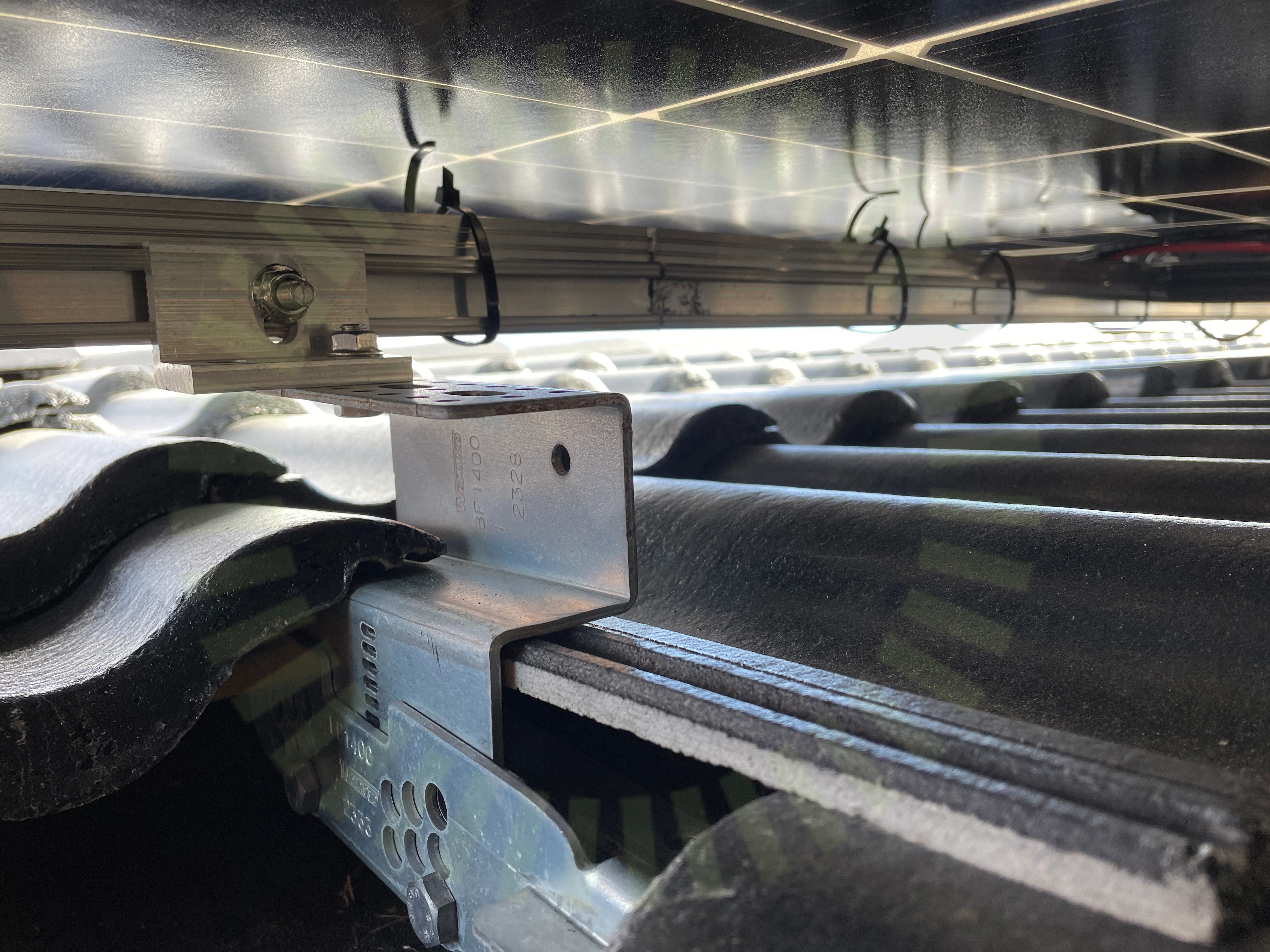

7.3 Skenornas infästning
Inte godkänd
Renusol skena är inte fäst i läktfästet enligt tillverkarens anvisningar.
7.4 Snö- och Vindlastberäkning
Inte godkänd
Lastberäkning saknas vid besiktning.

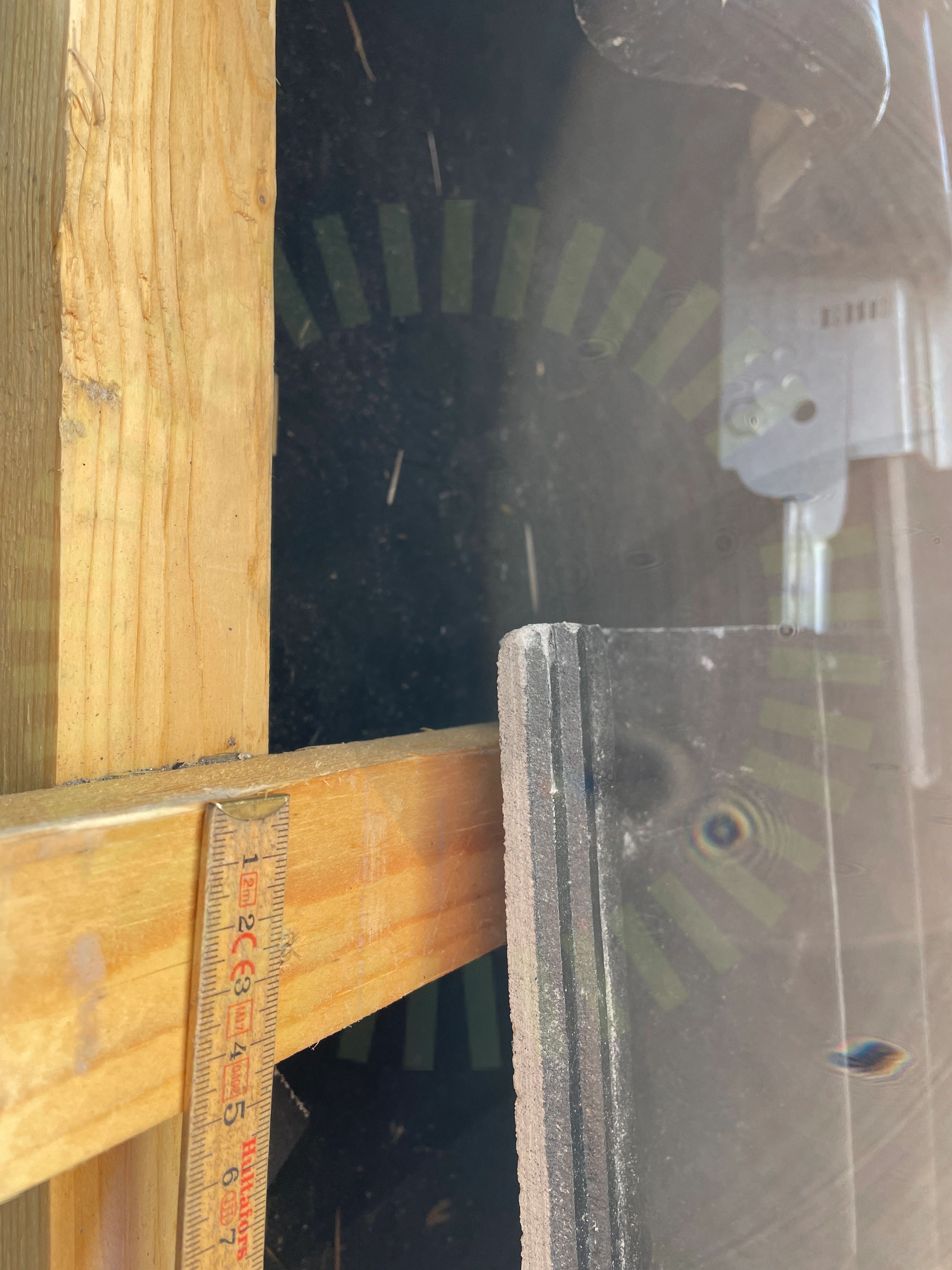

7.5 Underbyggnad
Inte godkänd
Lastberäkning saknas. Kontroll av bärläkt 25*48 mm mot beräknade laster inte möjligt.
Godkända kontrollpunkter
2/7
Hus, Winaico: WST-MGX-P1
Anmärkningar
1/15

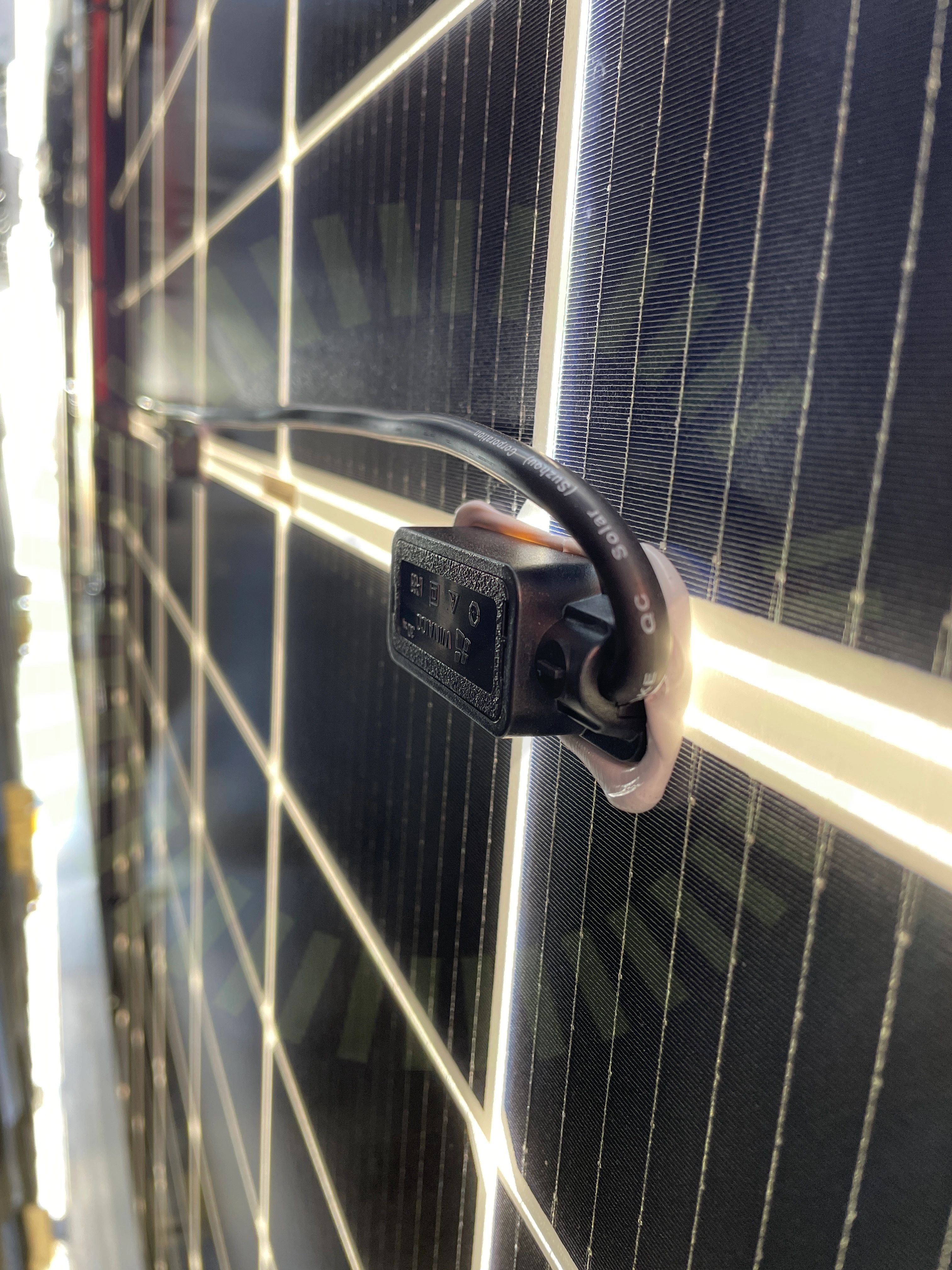

8.1 Kopplingslåda böjradie
Inte godkänd
Böjradien från kopplingslådan är för skarp.
Godkända kontrollpunkter
14/15
Säkerhetsbrytare AC
Godkända kontrollpunkter
7/7
Varselmärkning
Godkända kontrollpunkter
4/4
Växelriktare
Anmärkningar
1/30

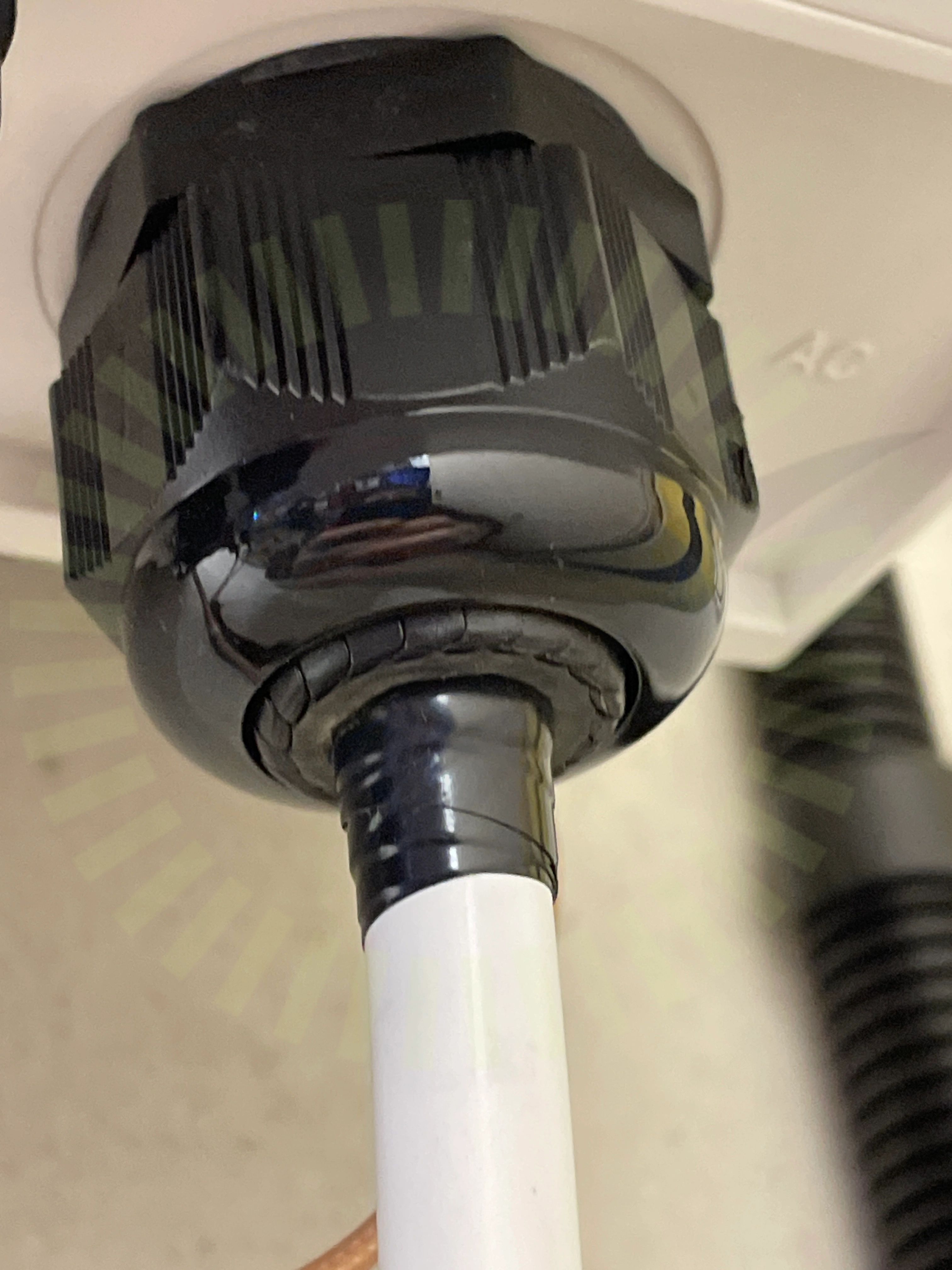

11.1 Förskruvning
Inte godkänd
Olämpligt val av ökning av kabelns ytterarea för att förskruvningen ska bita.
Godkända kontrollpunkter
29/30
