Besiktningsrapport
7.4
Installation av
Ecotech solutions
Datum
3 juli 2024
Ort
Tygelsjö, Skåne län
Panelkablagets böjradie
Förbindelse av kontakter
Klämmornas placering
+ 9
81% godkända
19% ej godkända
Om installationen
Paneler
AIKO: A-MAH54Db
Montagesystem
Weland Stål: Råspont
Växelriktare
SunGrow: SH5-10RT
Batteri
SunGrow: SBR(XXX)
Tillbehör
CHINT: Sungrow DTSU666
Tillbehör
Undercentral
Installerad av Ecotech solutions som har ett medelhögt snittbetyg på 8.2 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Anmärkningar
2/3
1.1 Mätprotokoll DC
Inte godkänd
Mätningar av DC strängar saknas.
1.2 Strängschema
Inte godkänd
Strängschema saknas för projektet.
Godkända kontrollpunkter
1/3
Batteri
Godkända kontrollpunkter
15/15
Smartmätare
Godkända kontrollpunkter
4/4
Tak 1, AIKO: A-MAH54Db
Anmärkningar
3/16

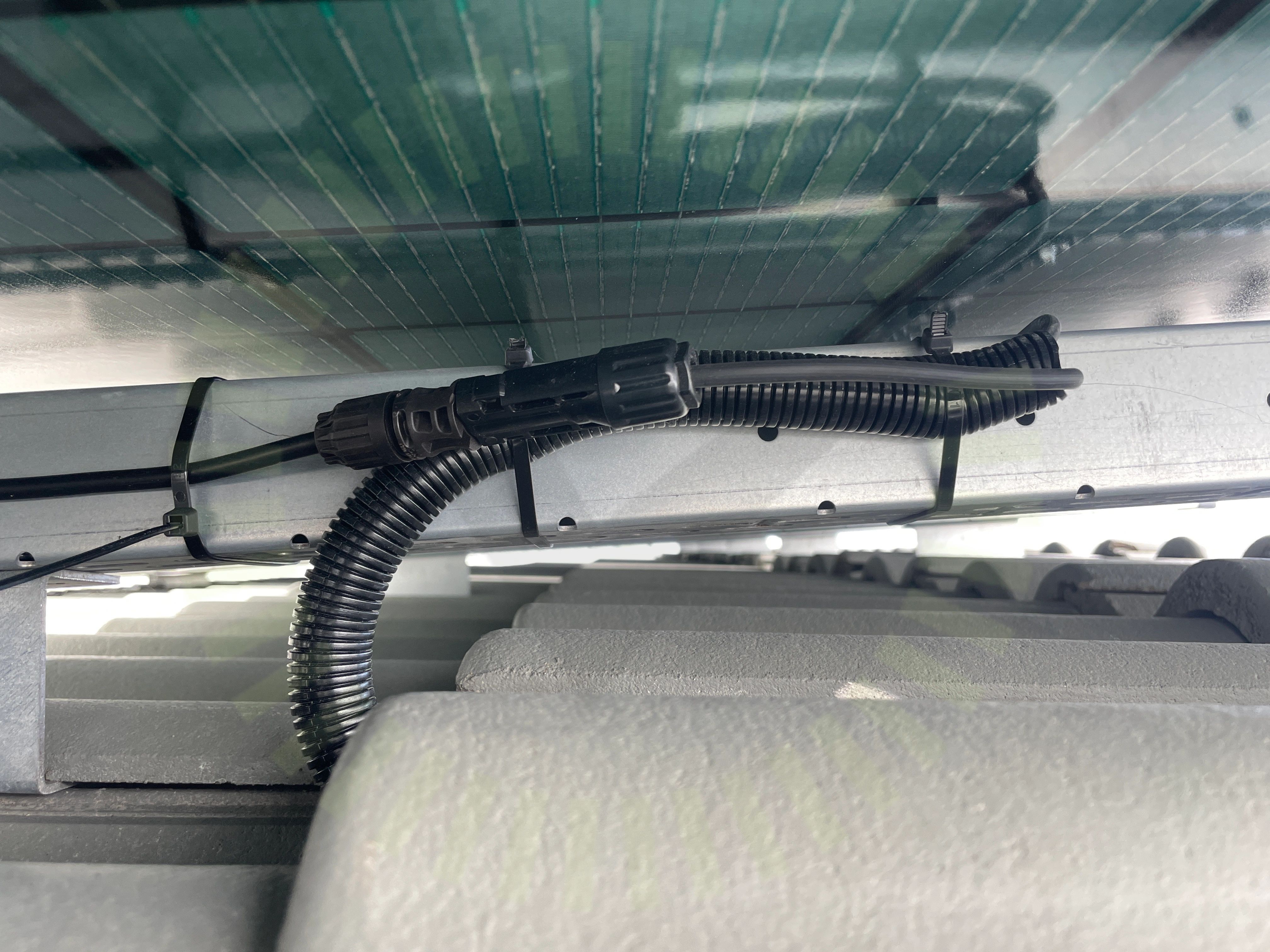

4.1 Förbindelse av kontakter
Inte godkänd
DC kontakter i förbindelse är från olika tillverkare.

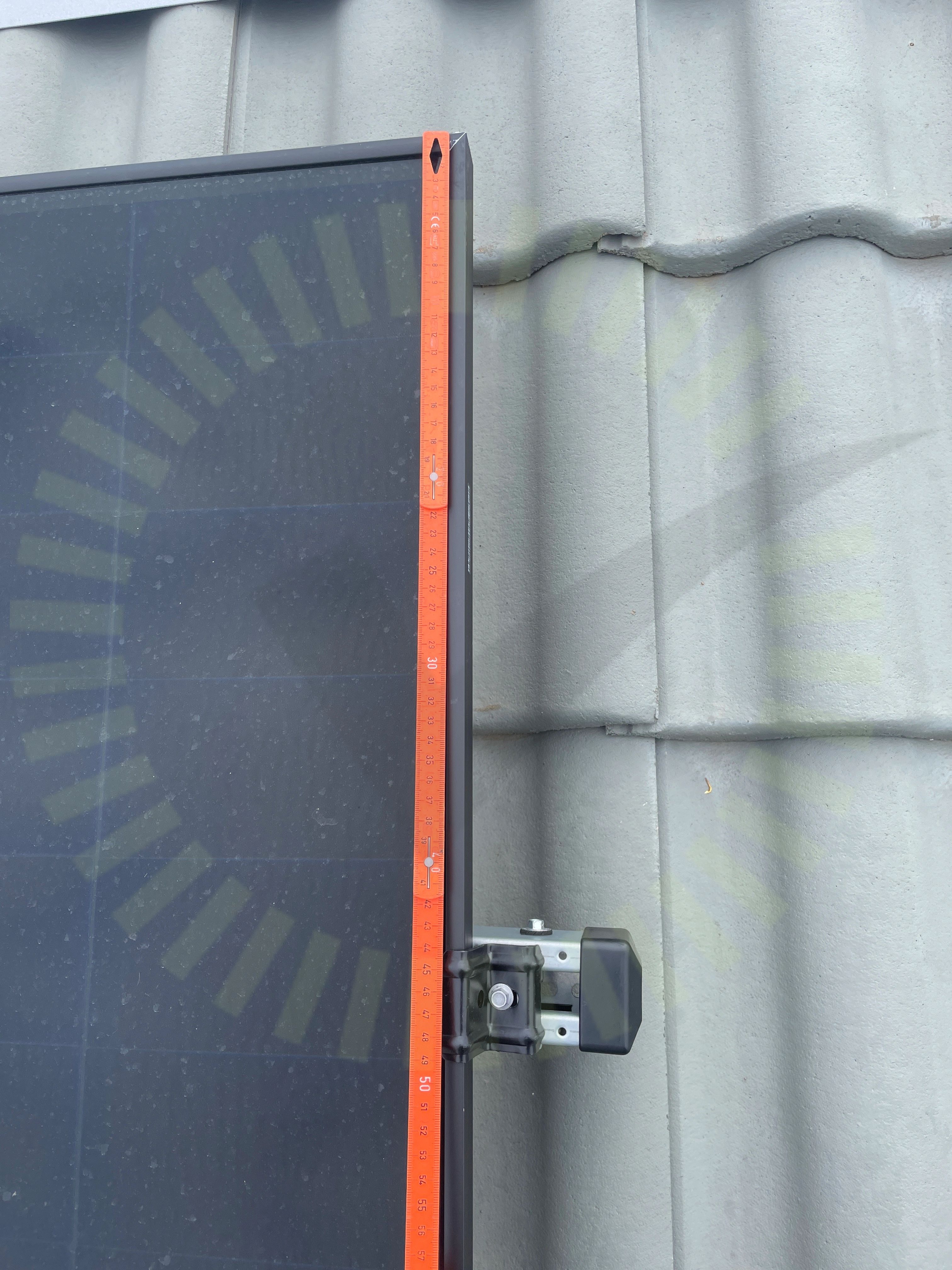

4.2 Klämmornas placering
Inte godkänd
Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

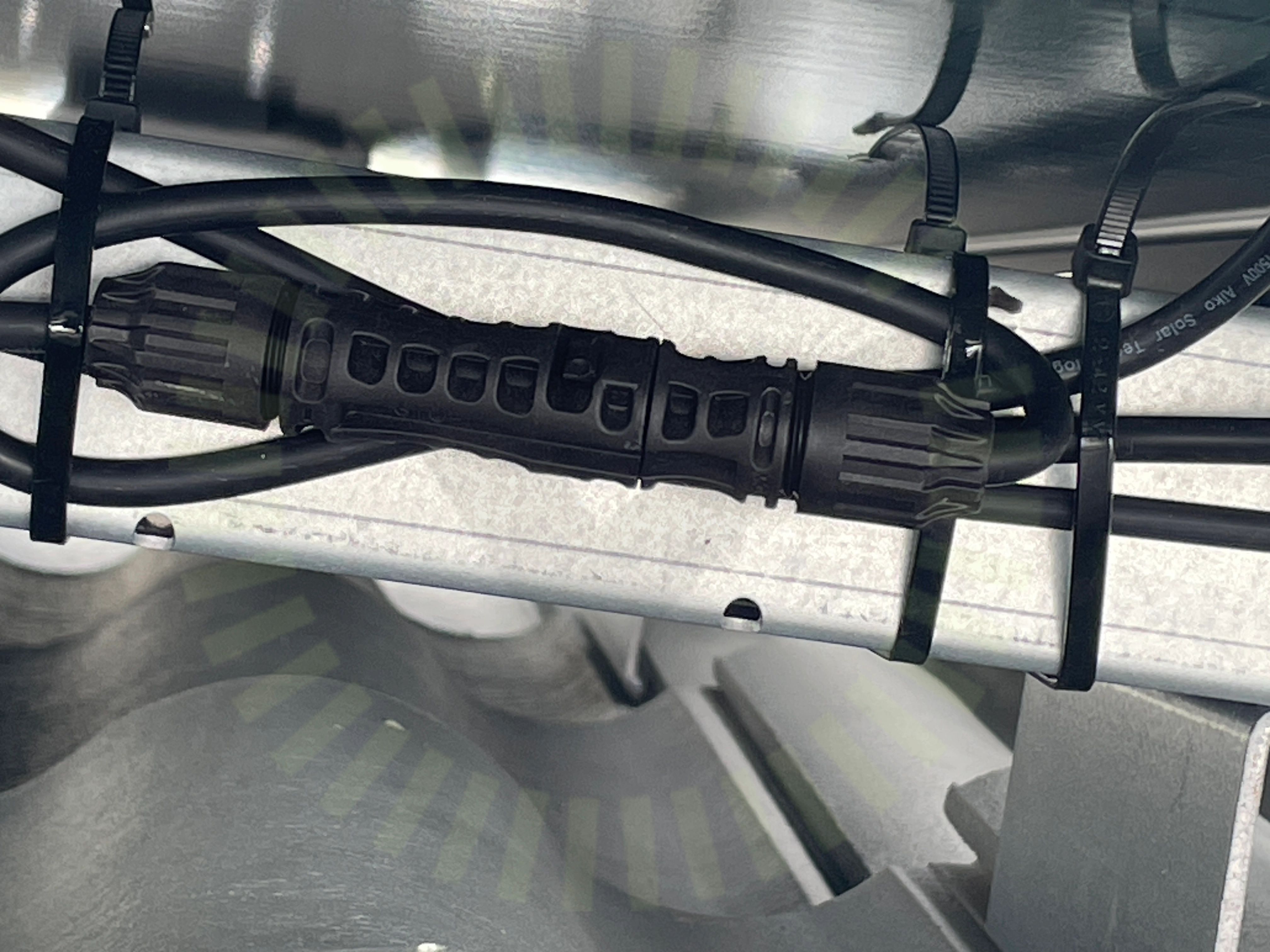

4.3 Panelkablagets böjradie
Inte godkänd
Panelernas kablar har en för skarp böjradie vid flertalet ställen.
Godkända kontrollpunkter
13/16
Tak 1, Weland Stål: Råspont
Anmärkningar
10/22

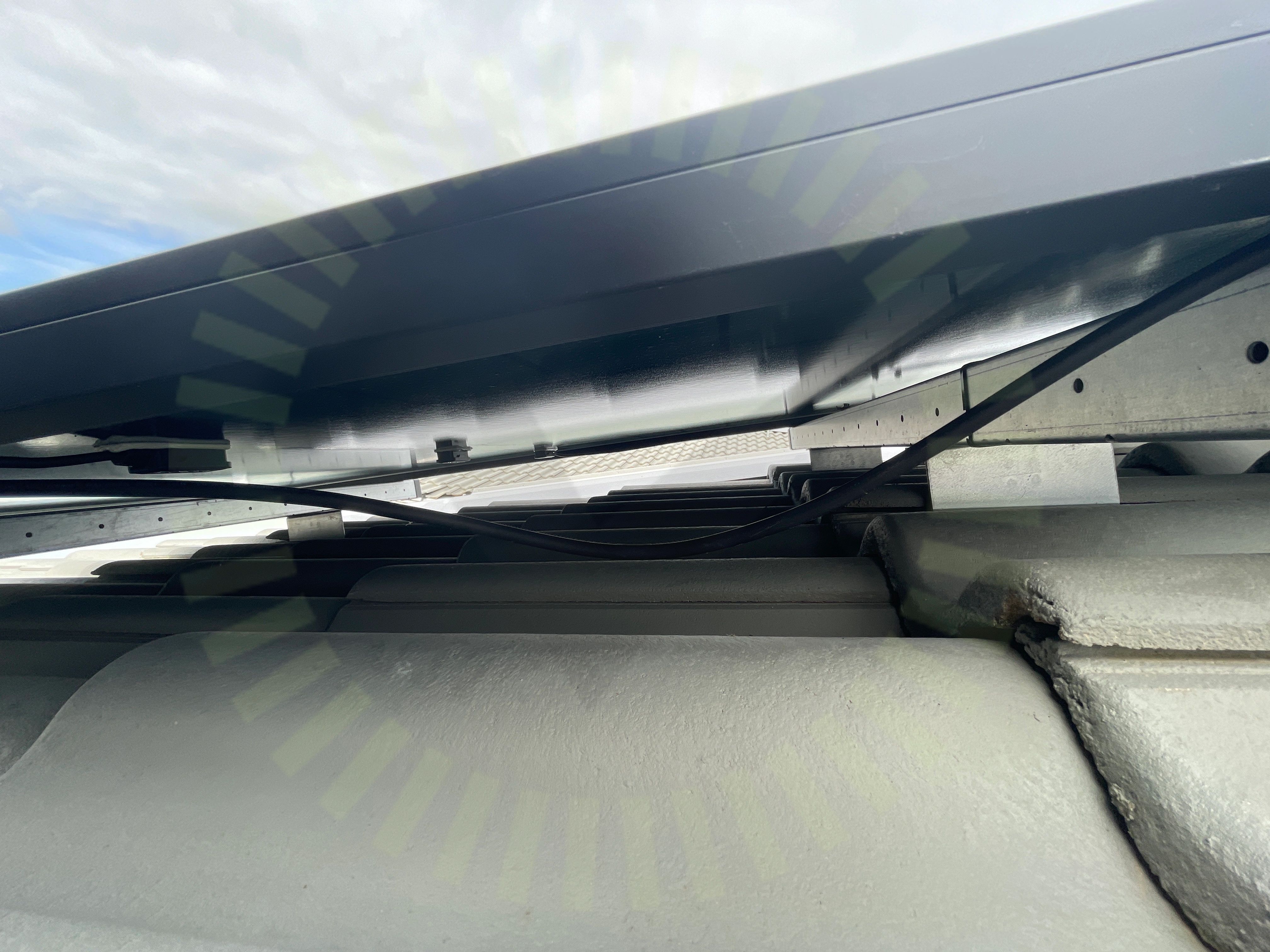

5.1 Kabeluppfästning
Inte godkänd
Kabeluppfästning är bristfälligt utförd.
5.2 Klämmor rätt förläggning
Inte godkänd
Fästen ligger inte korrekt i skenan. Bottendel är skadad.

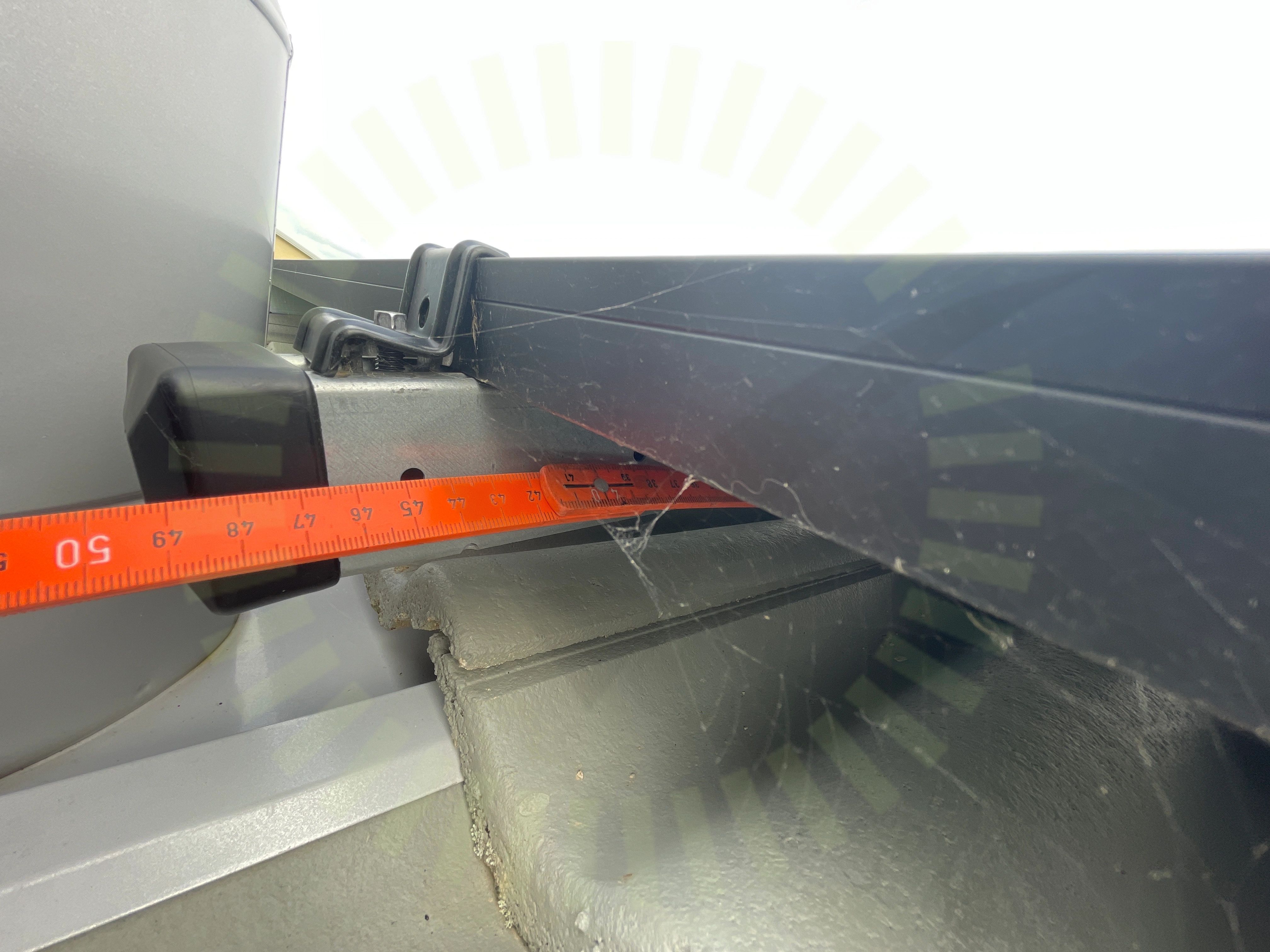

5.3 Skenornas överhäng
Inte godkänd
Överhänget från sista infästningskrok är inte korrekt.
5.4 Skenors avstånd till varandra
Inte godkänd
En lastberäkning saknas. Underlag att kontrollera skenornas avstånd till varandra är inte tillgängligt.
5.5 Snö- och Vindlastberäkning
Inte godkänd
Lastberäkning saknas vid besiktning.

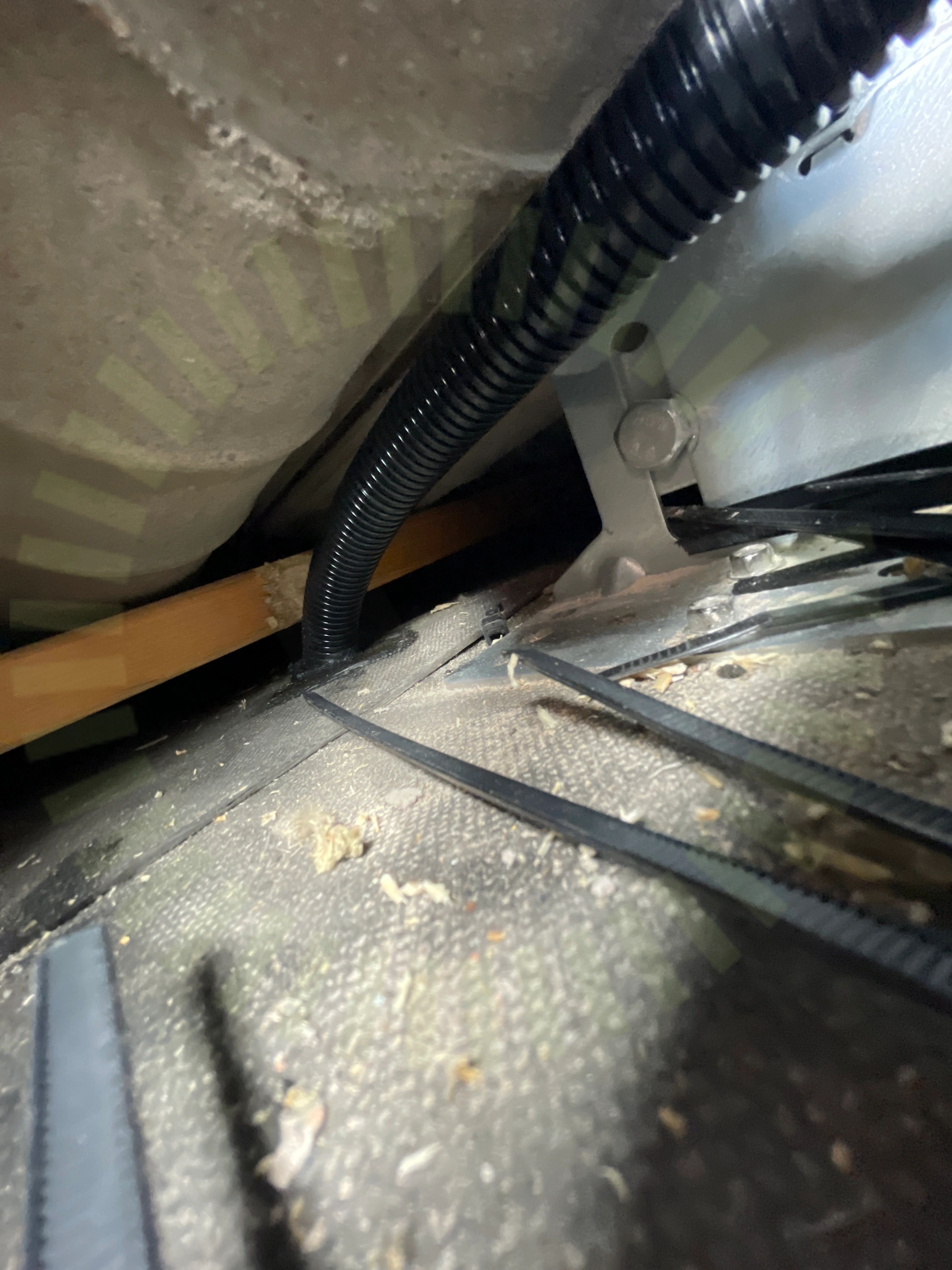

5.6 Takgenomföring
Inte godkänd
Takgenomföring är inte fackmässigt utförd.
5.7 Underbyggnad
Inte godkänd
Lastberäkning saknas. Kontroll av underbyggnad mot beräknade laster inte möjligt.
5.8 Underliggande takpanna

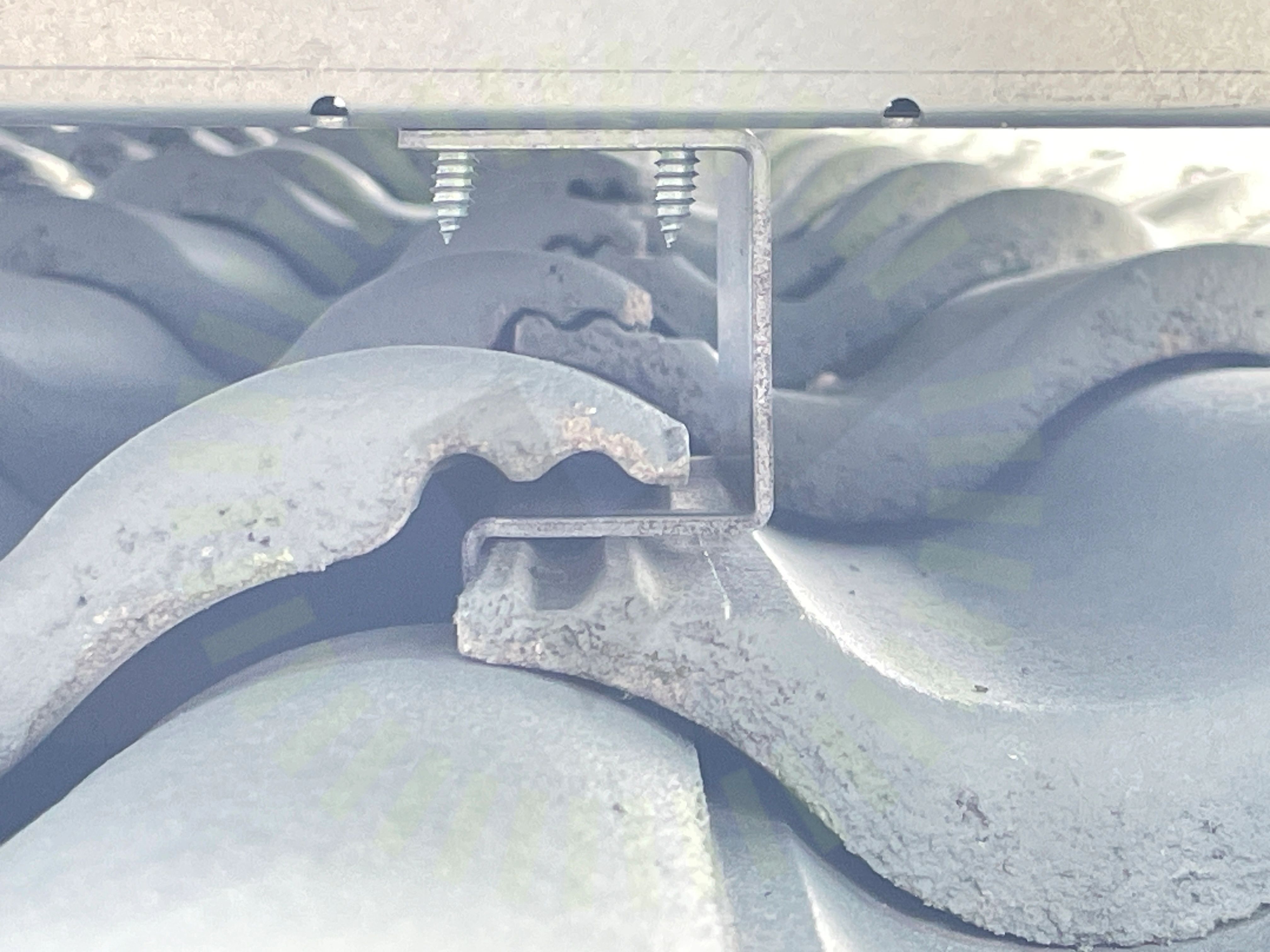

Inte godkänd
Infästningar ligger mot underliggande takpanna vid flertalet ställen.
5.9 Takkrokarnas CC
Inte godkänd
Snö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt.

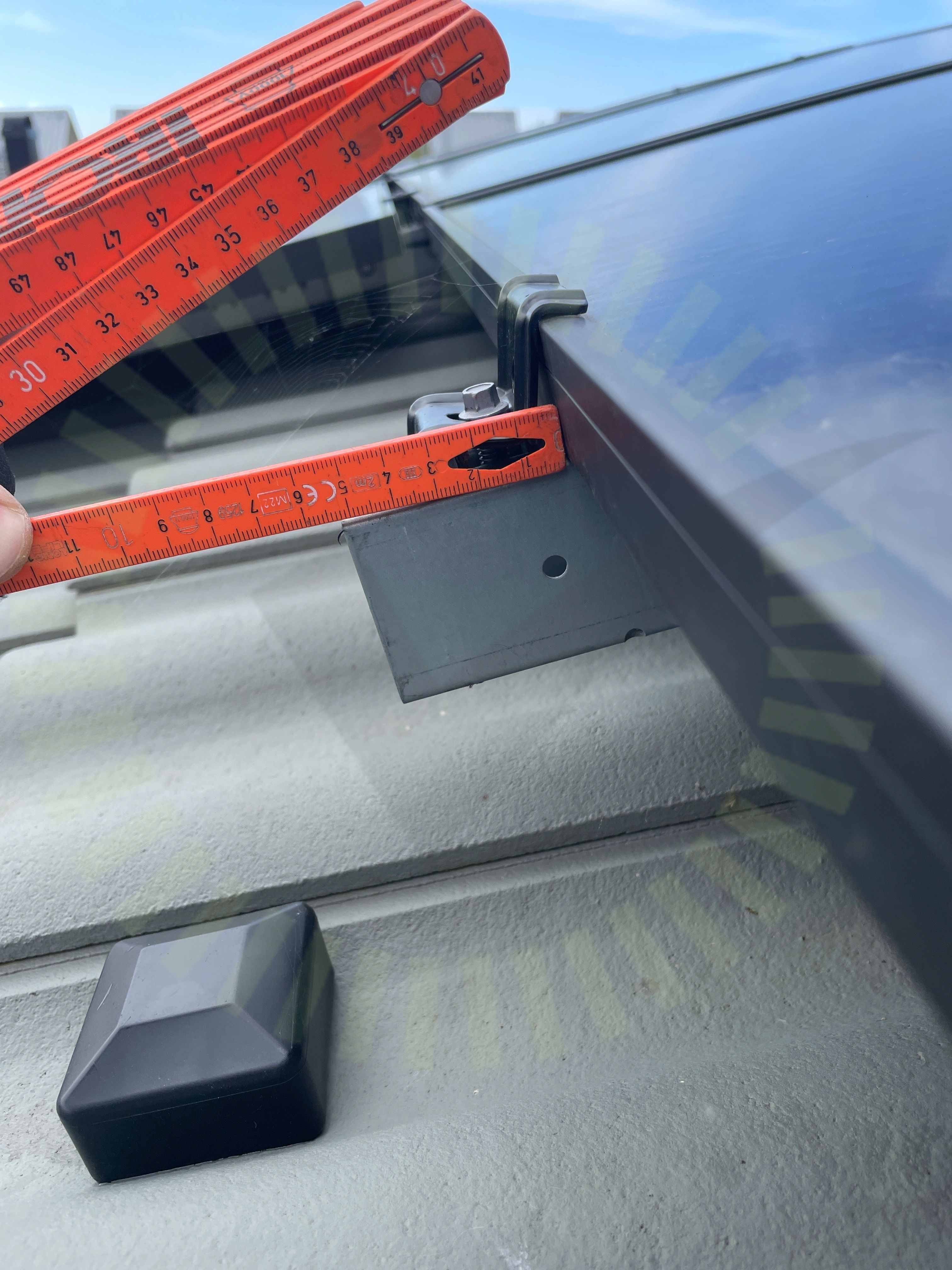

5.10 Ändklämmor skena
Inte godkänd
För lite skena sticker ut från slutet av panelkanten vid flertalet ställen.
Godkända kontrollpunkter
12/22
Undercentral
Godkända kontrollpunkter
6/6
Varselmärkning
Anmärkningar
2/4
7.1 Informering av solceller
Inte godkänd
Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.
7.2 Varning för likspänning
Inte godkänd
Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.
Godkända kontrollpunkter
2/4
Växelriktare
Anmärkningar
3/36
8.1 DC Kontakter
Inte godkänd
Kontakter avviker från anvisningar.
8.2 DC Max Ström
Rekommendation
Strängens maximala ström överstiger växelriktarens specifikationer vilket leder till något förlorad produktion.
8.3 Strängdesign
Inte godkänd
Paneler i olika väderstreck och lutning är kopplade i samma sträng.
Godkända kontrollpunkter
33/36
