Besiktningsrapport

9.3

Installation av

EcoKraft

Datum

28 maj 2024

Ort

Pixbo, Västra Götalands län

Anslutningar i brytare

Snö- och Vindlastberäkning

PEN-ledare

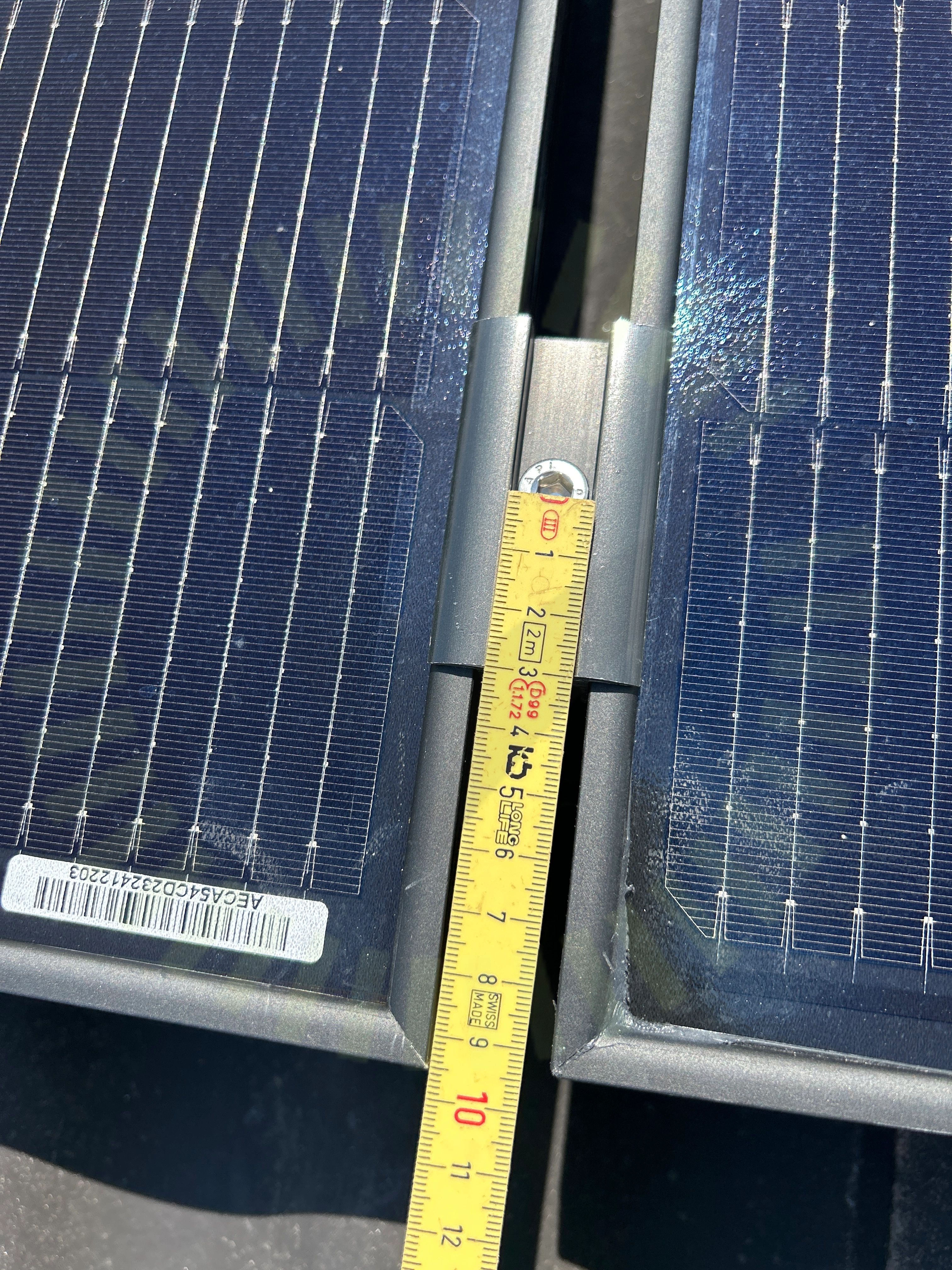

+ 6

90% godkända

10% ej godkända

Om installationen

Paneler

AE SOLAR: AE CMD-108BDE

Montagesystem

K2: SingleRail: Single Hook 3S

Växelriktare

SMA: Sunny Tripower X 12-25kW-50

Tillbehör

Säkerhetsbrytare AC

Tillbehör

Undercentral

Installerad av EcoKraft som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Säkerhetsbrytare AC (7)Tak 1, AE SOLAR: AE CMD-108BDE (16)Tak 1, K2: SingleRail: Single Hook 3S (32)Undercentral (9)Varselmärkning (4)Växelriktare (36)

Allmänt

Godkända kontrollpunkter

3/3

Avtal

Mätprotokoll DC

Strängschema

Säkerhetsbrytare AC

Anmärkningar

1/7

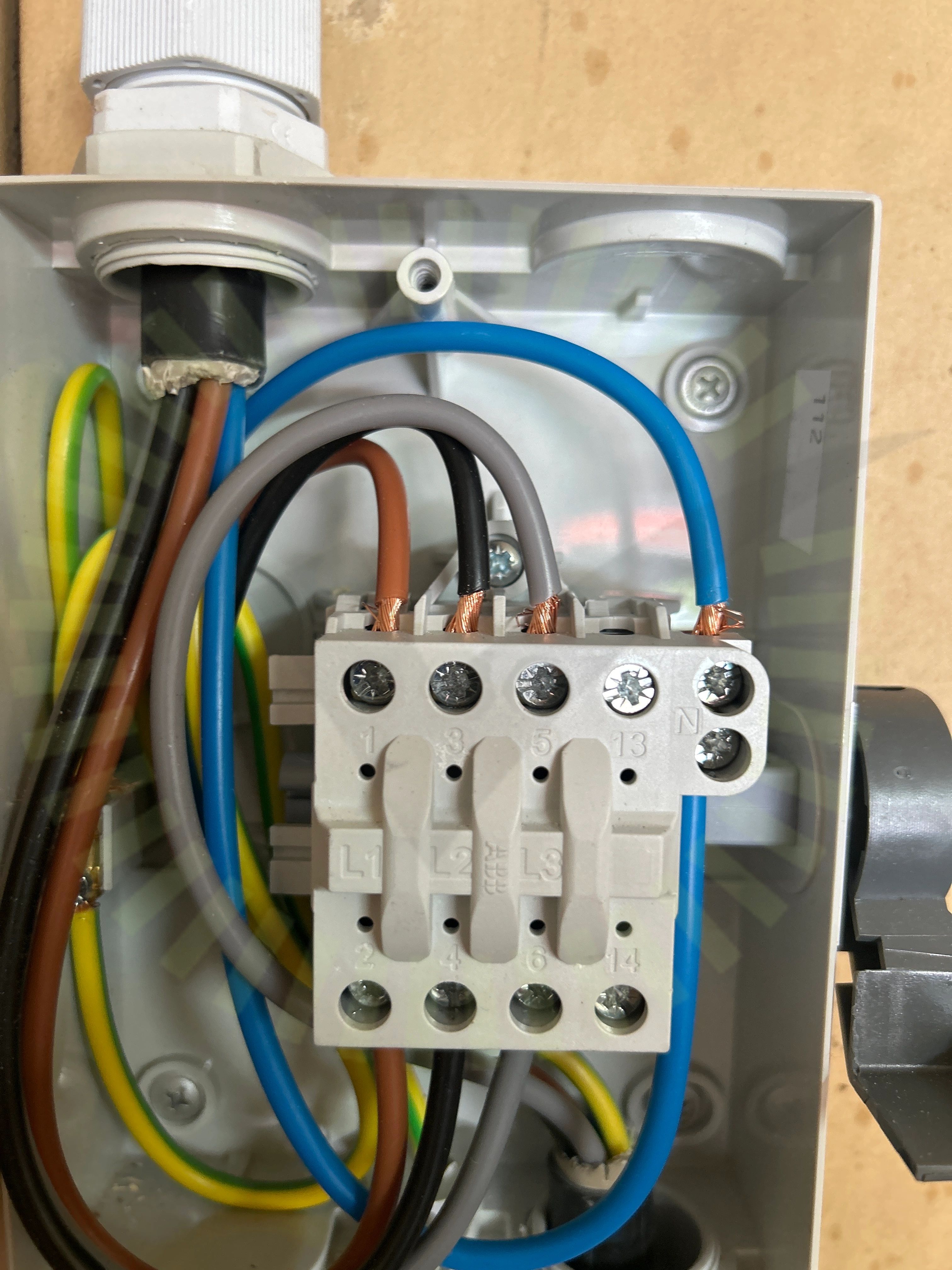

2.1 Anslutningar i brytare

Inte godkänd

Växelriktarens kablar spretar i plintarna i säkerhetsbrytaren.

Godkända kontrollpunkter

6/7

Egenskaper

Identifiering

Infästning

Kabelinföringar

Placering Säkerhetsbrytare

Skada vid brytare

Tak 1, AE SOLAR: AE CMD-108BDE

Anmärkningar

3/16

3.1 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

AE SOLAR: INSTALLATION & OPERATION MANUAL REV.2023.1, Sida 12

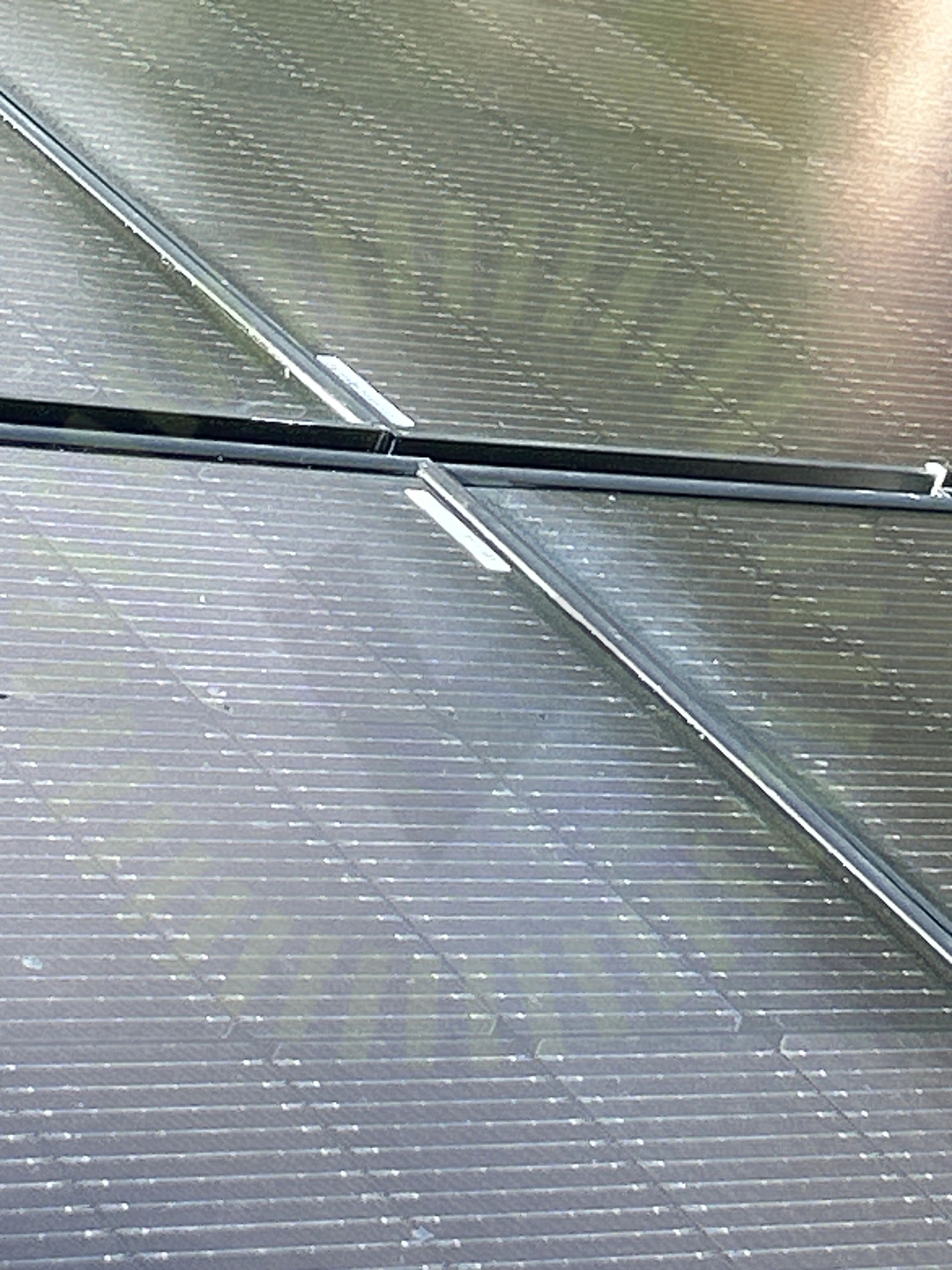

3.2 Panelramar separerade

Inte godkänd

Panelerna är inte monterade med korrekt avstånd till varandra.

AE SOLAR: INSTALLATION & OPERATION MANUAL REV.2023.1, Sida 10

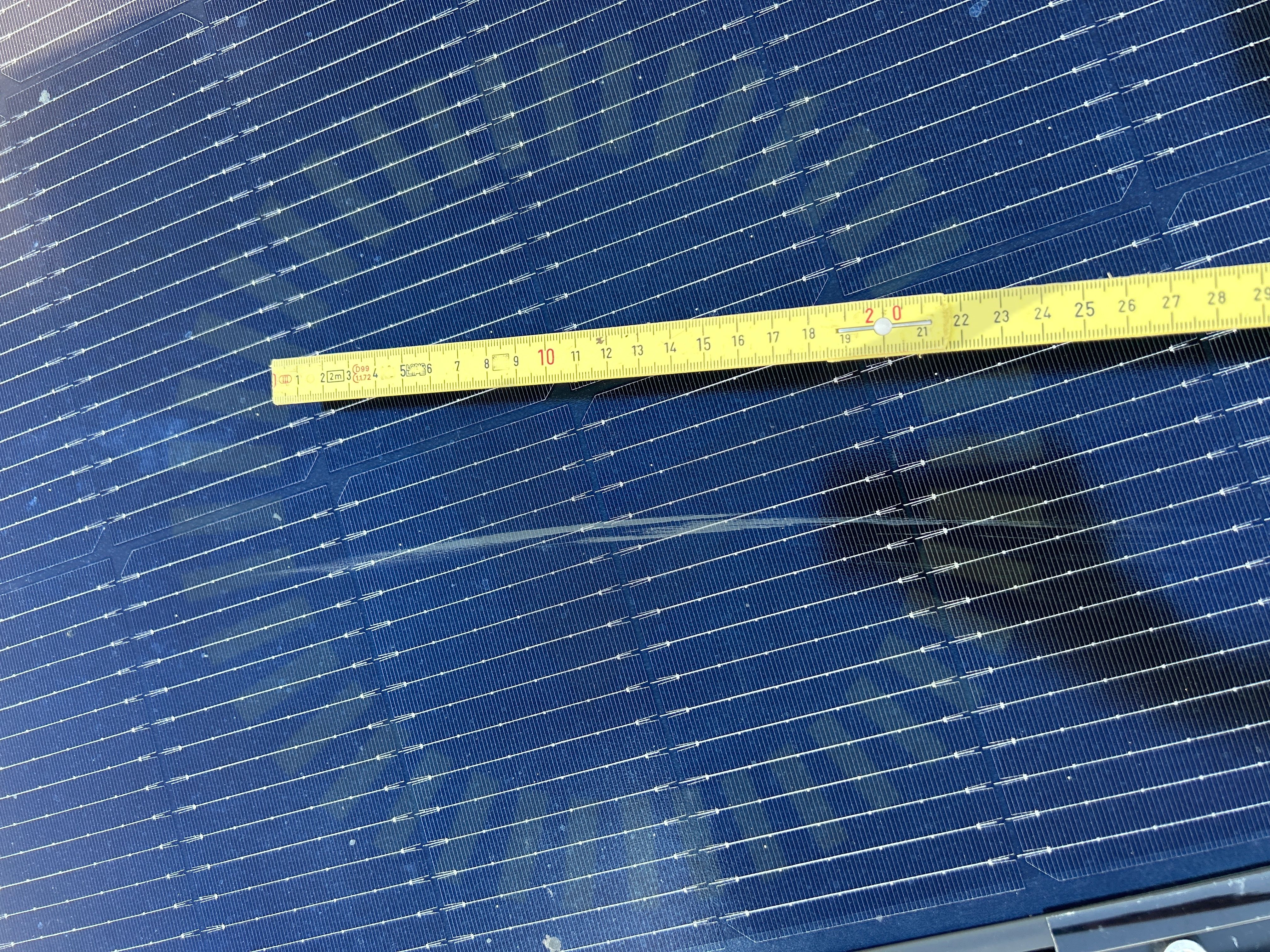

3.3 Skador på panel

Inte godkänd

Längre repor finns på panelerna.

Godkända kontrollpunkter

12/16

Avstånd till yta

Dräneringshål

Förbindelse av kontakter

Föremål mot bakstycke

Klämmornas storlek

Klämmornas överlappning

Kontaktdon

Kopplingslåda böjradie

Panelkablaget böjradie

Skugga

Spänningar i ram

Stress på kontakter

Ej tillgängligt vid besiktning

1/16

Strängförläggning

Tak 1, K2: SingleRail: Single Hook 3S

Anmärkningar

2/26

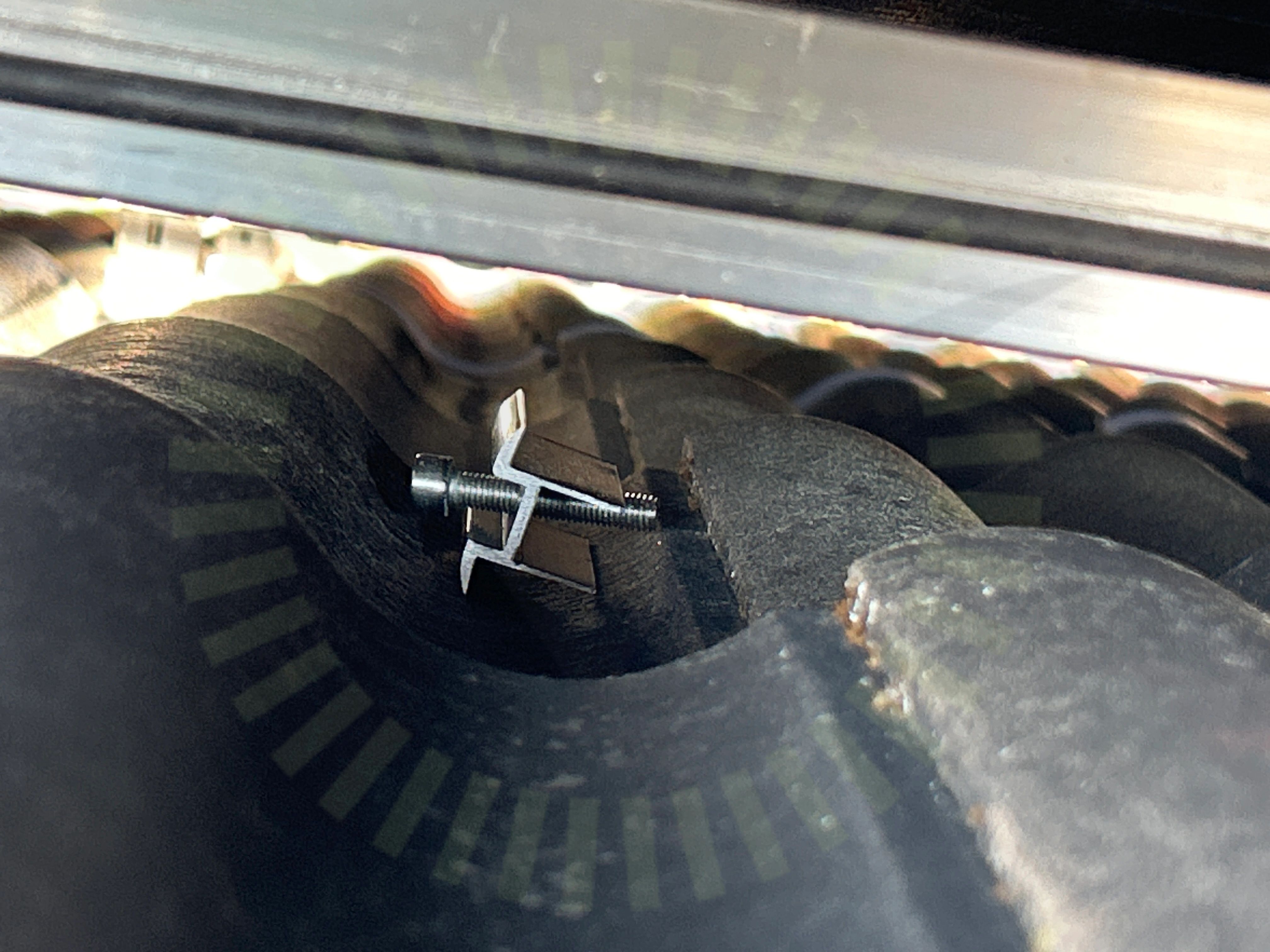

4.1 Kvarglömt material på taket

Rekommendation

Kvarglömd mittklämma kan orsaka skada på person och egendom.

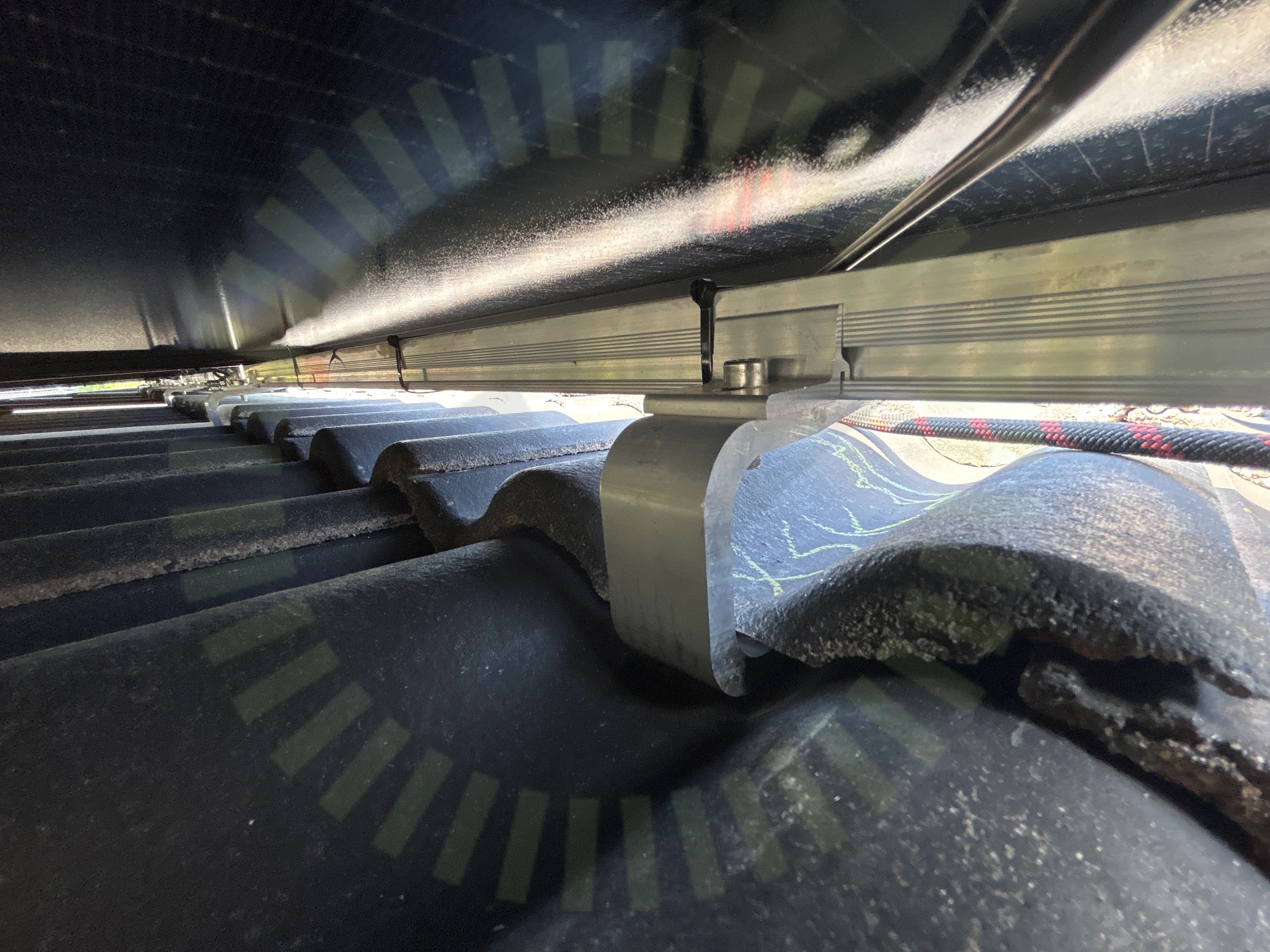

4.2 Snö- och Vindlastberäkning

Inte godkänd

Inmatade värden i lastberäkningen stämmer inte med verkligheten. Man har använt sig av en annan krok än i lastberäkning.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

22/26

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Infästningar

Kabeldragning mellan takytor

Kabeluppfästning

Klämmans placering i skena

Mittklämmor

Placering

Skador

Skenans utstick för klämma

Skenornas infästning

Skenornas överhäng

Skenskarvar

Skruvar korrekt

Takets lutning

Takkrokarnas CC

Takstolsinfästning

Tvådelad takkrok

Underliggande takpanna

Väderbeständigt material

Ändklämmor

Ej tillgängligt vid besiktning

2/26

Infästning utanför takstol

Takgenomföring

Undercentral

Anmärkningar

2/8

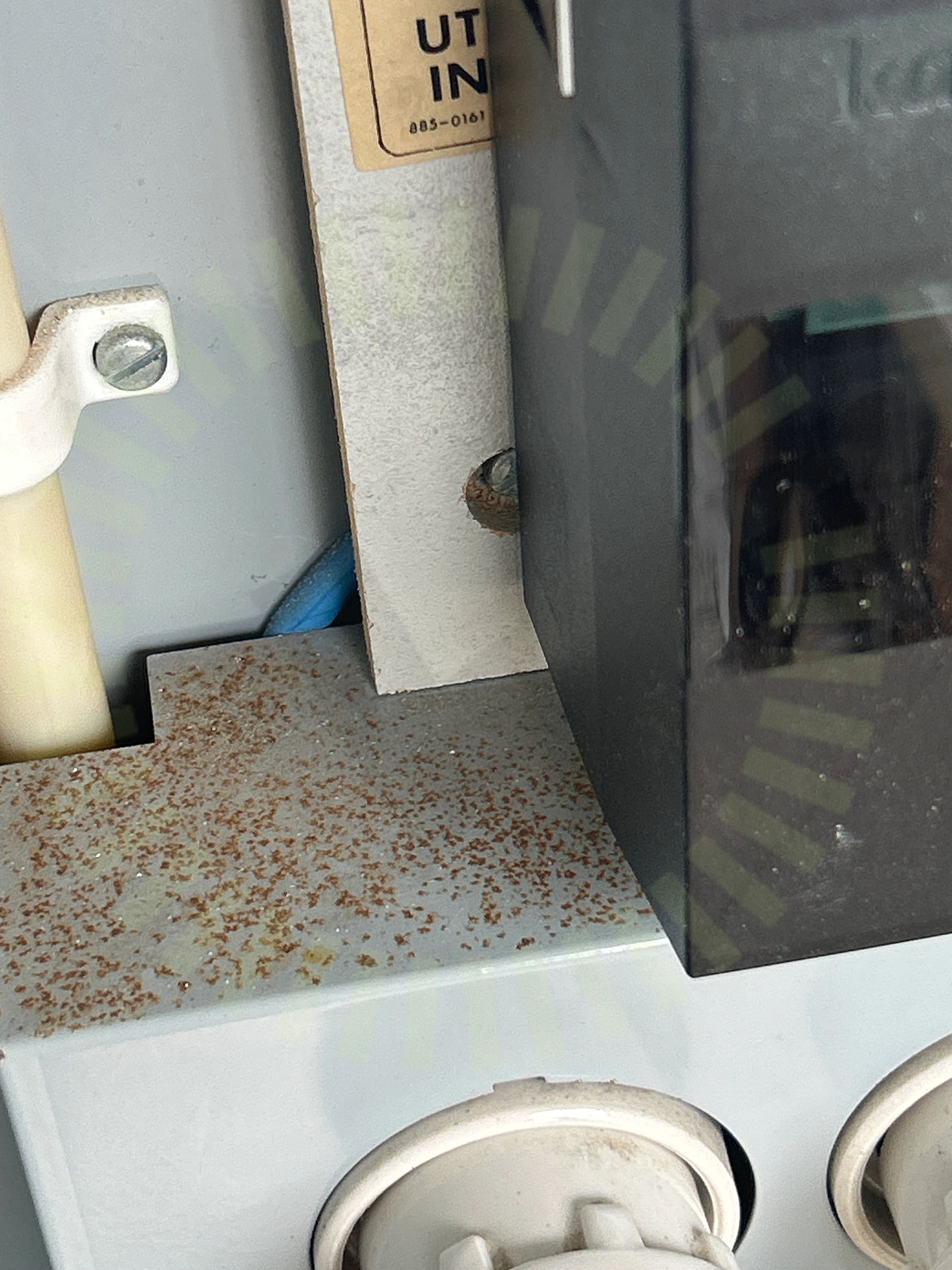

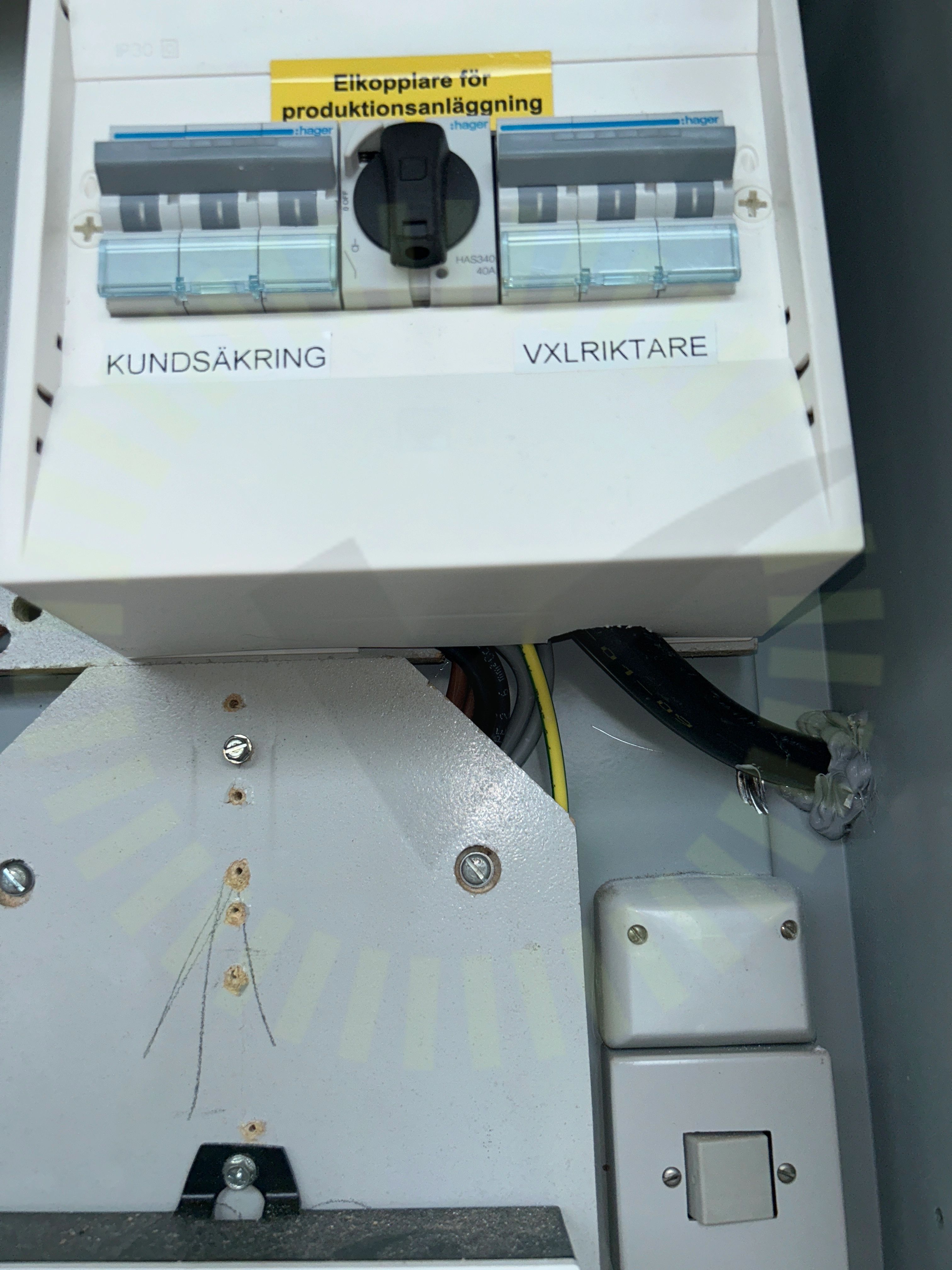

5.1 Enkelisolerade ledare fasadmätarskåp

Inte godkänd

Klämd kabel i fasadmätarskåp.

5.2 PEN-ledare

Inte godkänd

Installation utförd med fyrledarsystem. PEN ledare har felaktig dimension och är inte korrekt uppmärkt.

SS 436 40 00, utgåva 4 (543.4.1)

Godkända kontrollpunkter

6/8

Femledarsystem

Infästning

IP-Klassning

Kabelinföringar

Placering

Skydd mot beröring

Varselmärkning

Godkända kontrollpunkter

4/4

Informering av solceller

Missvisande varselmärkning

Varning för backspänning

Varning för likspänning

Växelriktare

Anmärkningar

2/35

7.1 Enkelisolerade ledare

Inte godkänd

Enkelisolerade ledare ligger öppet utanför kapsling.

SS 436 40 00 (412.2.2.1)

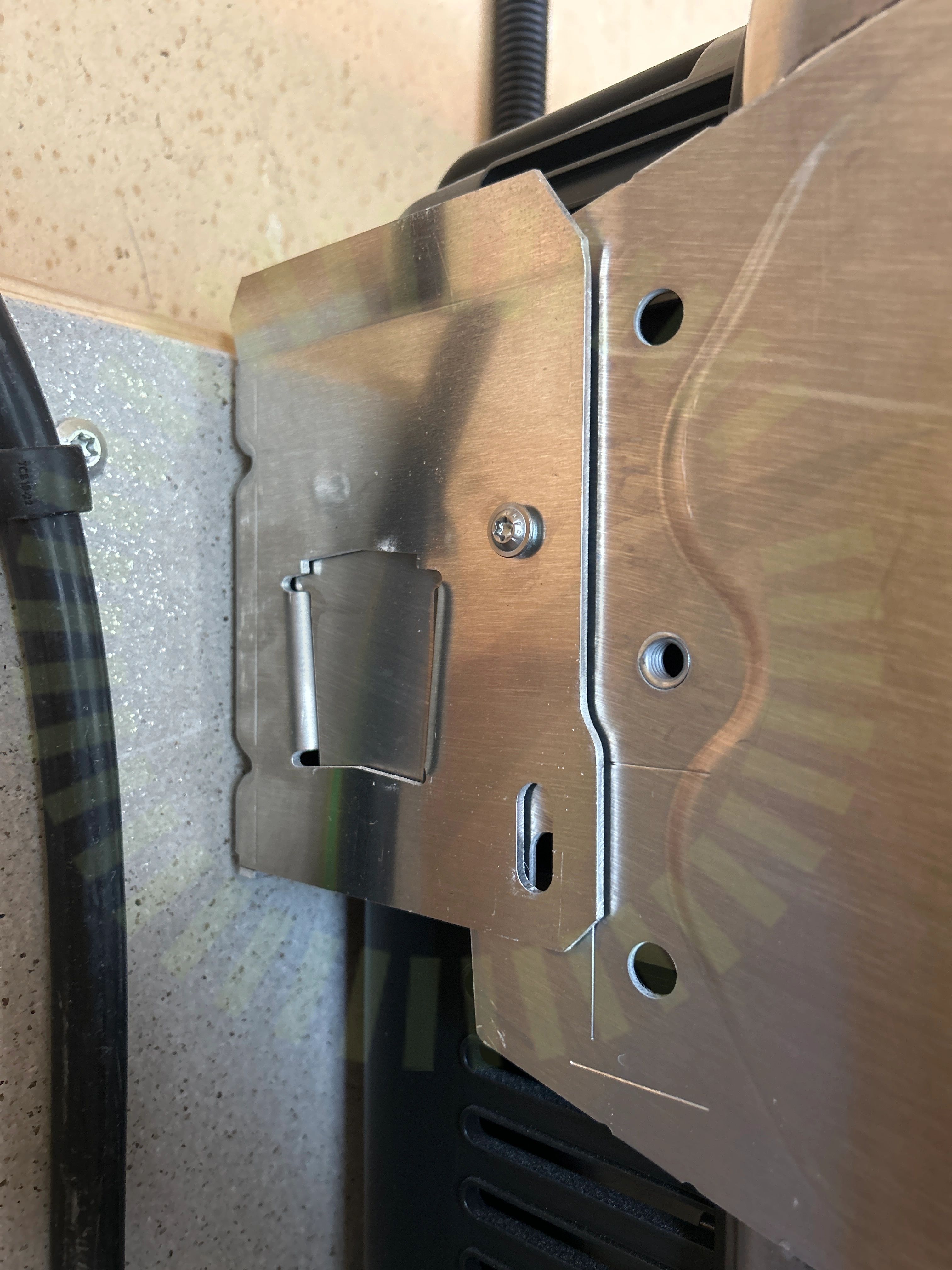

7.2 Fastsäkring av produkt

Inte godkänd

Växelriktaren är inte fastsäkrad ordentligt.

STPxx-50-BE-sv-10 | Version 1.0, Sida 27

Godkända kontrollpunkter

33/35

AC kablage förläggning

AC Kablage förläggning

Anslutning av ledare

Anslutning av växelriktare

Avstånd närliggande objekt

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Kontakter tätning

DC Max Spänning

DC Max Ström

DC Min Spänning

Dubbel matning

Förskruvning

Genomföringar

Huvudsäkring

Identifiering

Infästning

Kabeldimensionering

Kablagets böjradie

Likspänningskomponenter

Mekanisk påverkan

Placering

Skadat kablage

Skarp kant

Stress på kontakter

Strängdesign

Säkringsdimension

Tillgänglighet

Tätningsinsatts

Väderbeständigt material

Väderskydd

Växelriktarens IP klassning
