Besiktningsrapport

9.2

Installation av

Sesol

Datum

25 april 2023

Ort

Anderstorp, Jönköpings län

Kopplingslåda

Underliggande takpanna

Skenskarvar

+ 6

86% godkända

14% ej godkända

Om installationen

Paneler

Longi: LR5-54HPB 390-410M

Montagesystem

Weland Stål: Råspont

Växelriktare

Huawei: SUN2000-(3-10KTL)-M1

Batteri

Huawei: LUNA2000-5-15-S0

Installerad av Sesol som har ett medelhögt snittbetyg på 9.0 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (4)Batteri (14)Tak 1, Longi: LR5-54HPB 390-410M (17)Tak 1, Weland Stål: Råspont (27)Varselmärkning (5)Växelriktare (34)

Allmänt

Anmärkningar

3/4

1.1 Synpunkt från kund

Rekommendation

Anläggningen producerar max 8,4 kW medans installerad toppeffekt är 9,6 kWp vid STC. Anläggningen ligger i söder utan skuggning. Genom att förse anläggningsägaren med projekteringsunderlaget för växelriktaren kan installatören styrka att korrekt storlek valts och monterats. Framgår av app att produktionstoppar klipps av mitt på dagen

1.2 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

ELSÄK-FS 2022:1 (3 kap. 6 §)

1.3 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

ELSÄK-FS 2022:1 (3 kap. § 6)

Godkända kontrollpunkter

1/4

Avtal

Batteri

Godkända kontrollpunkter

14/14

Avstånd

Avstånd till växelriktare

Batteri PE

Fastsäkring av produkt

Infästning

Internet

Kabel

Kontakter

Rakt stående

Skador

Smart Power Sensor

Temperatur

Utrymme

Väderskydd

Tak 1, Longi: LR5-54HPB 390-410M

Anmärkningar

1/17

3.1 Kopplingslåda

Inte godkänd

Kabel hårt spänd så kopplingslåda utsätts för dragbelastning

Godkända kontrollpunkter

16/17

Avstånd till tak

Dräneringshål

Förbindelse av kontakter

Föremål mot bakstycke

Förläggning DC kontakter

Klämmornas placering

Kontakter

Mellanrum

Panelkablagets böjradie

Punktbelastning

Skador

Skugga

Spänningar i ram

Stress på kontakter

Strängförläggning

Överlappning

Tak 1, Weland Stål: Råspont

Anmärkningar

4/24

4.1 Taktäckning otät

Inte godkänd

Vid fästen på panntak ska urtag göras så täthet i sid-och ändöverlapp bibehålls.

AMA HUS JUC.1

4.2 Skenskarvar

Inte godkänd

Sammankopplingen mellan skenorna är inte korrekt installerad, skruvar saknas.

MA5102 Sid 1 (1) | Version 3 - 221101

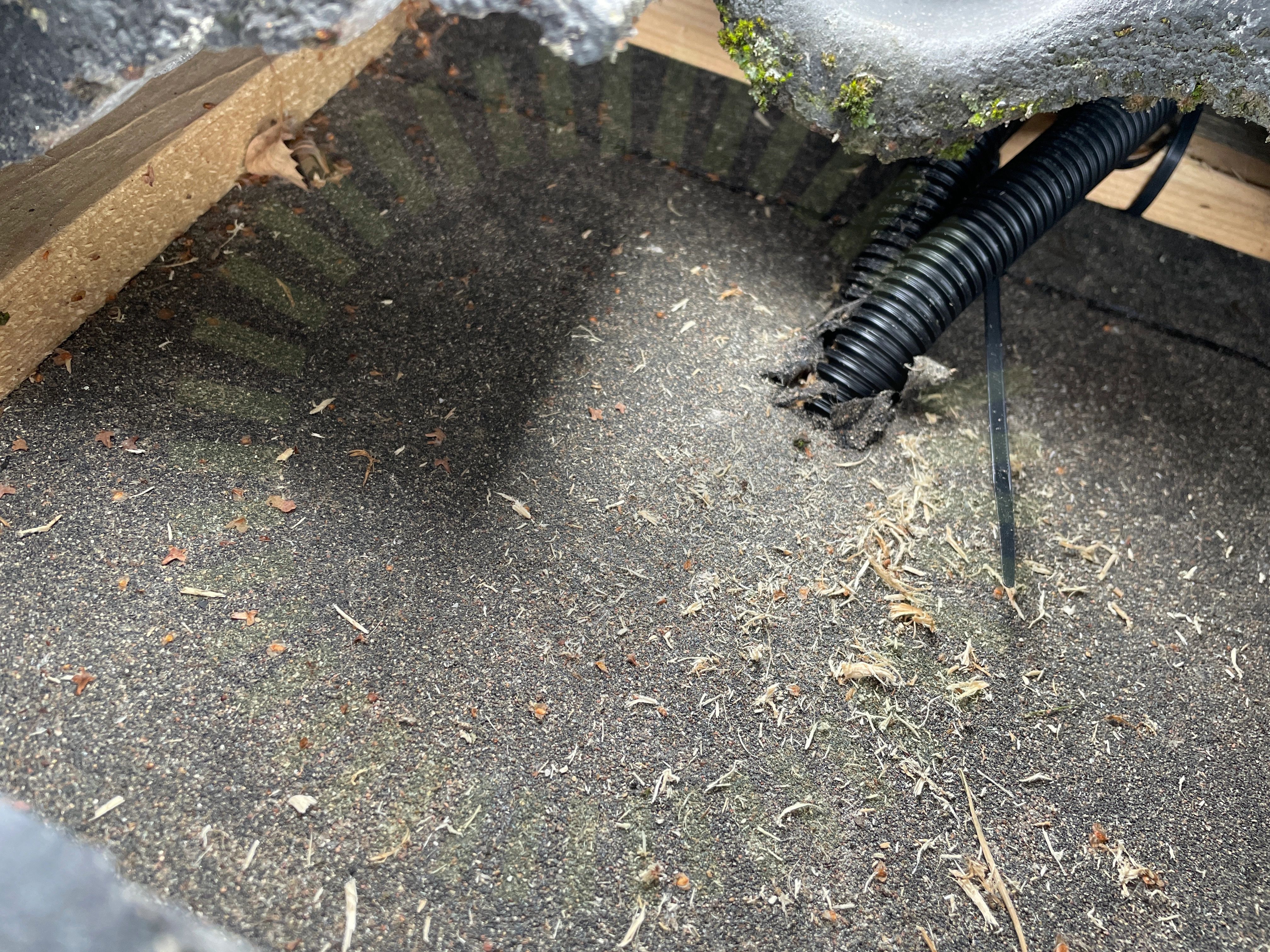

4.3 Takgenomföring

Inte godkänd

Takgenomföring är inte fackmässigt utförd.

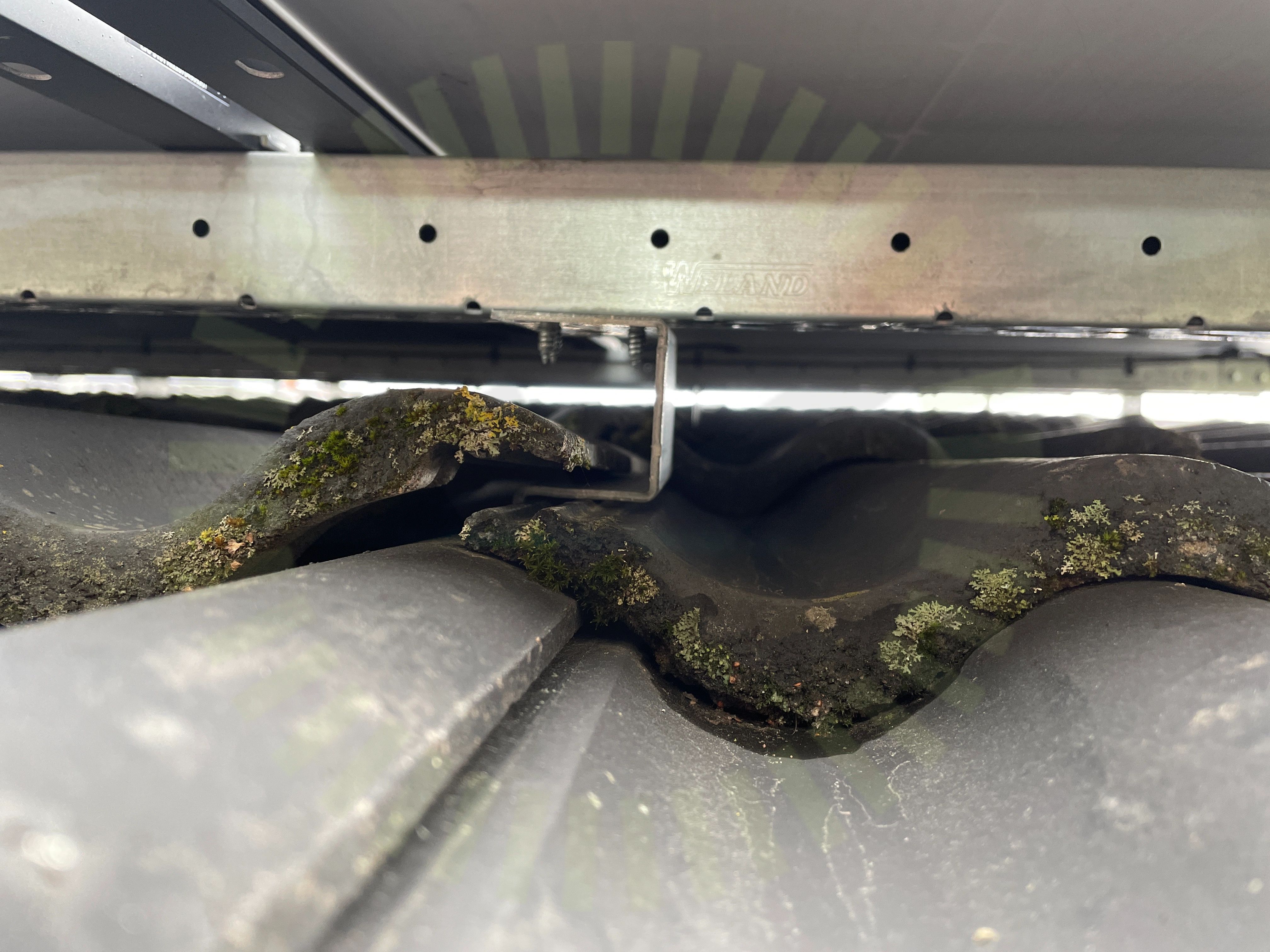

4.4 Underliggande takpanna

Inte godkänd

Avstånd till underliggande panna ej korrekt

MA5102 Sid 1 (1) | Version 3 - 221101

Godkända kontrollpunkter

20/24

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Kabeldragning mellan takytor

Kabeluppfästning

Klämmor rätt förläggning

Mittklämma skruv

Mittklämmor

Placering

Råspontsinfästning

Skador

Skenornas infästning

Skenornas överhäng

Snö- och Vindlastberäkning

Takkrokarnas CC

Tvådelad Takkrok

Underbyggnad

Väderbeständigt material

Ändklämmor skena

Ändklämmor skruv

Varselmärkning

Anmärkningar

1/5

5.1 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid växelriktare

SS 436 40 00 (712.514.102) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

Godkända kontrollpunkter

4/5

Informering av solceller

Missvisande varselmärkning

Tillförlitligt fäst

Varning för backspänning

Växelriktare

Anmärkningar

5/33

6.1 AC Böjradie

Inte godkänd

Kabelns böjradie är för skarp.

SS 436 40 00 (522.8.3)

6.2 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 29-30

6.3 Genomföringar

Inte godkänd

Genomföring kan inte inspekteras men enligt kund är det ej tätat. Det lossnade stora delar puts som temporärt dolts enligt bild

6.4 Märkning

Inte godkänd

Märkning saknas. Otydligt vilka säkringar som tillhör vad.

ELSÄK-FS 2022:1 (3 kap. 6 §)

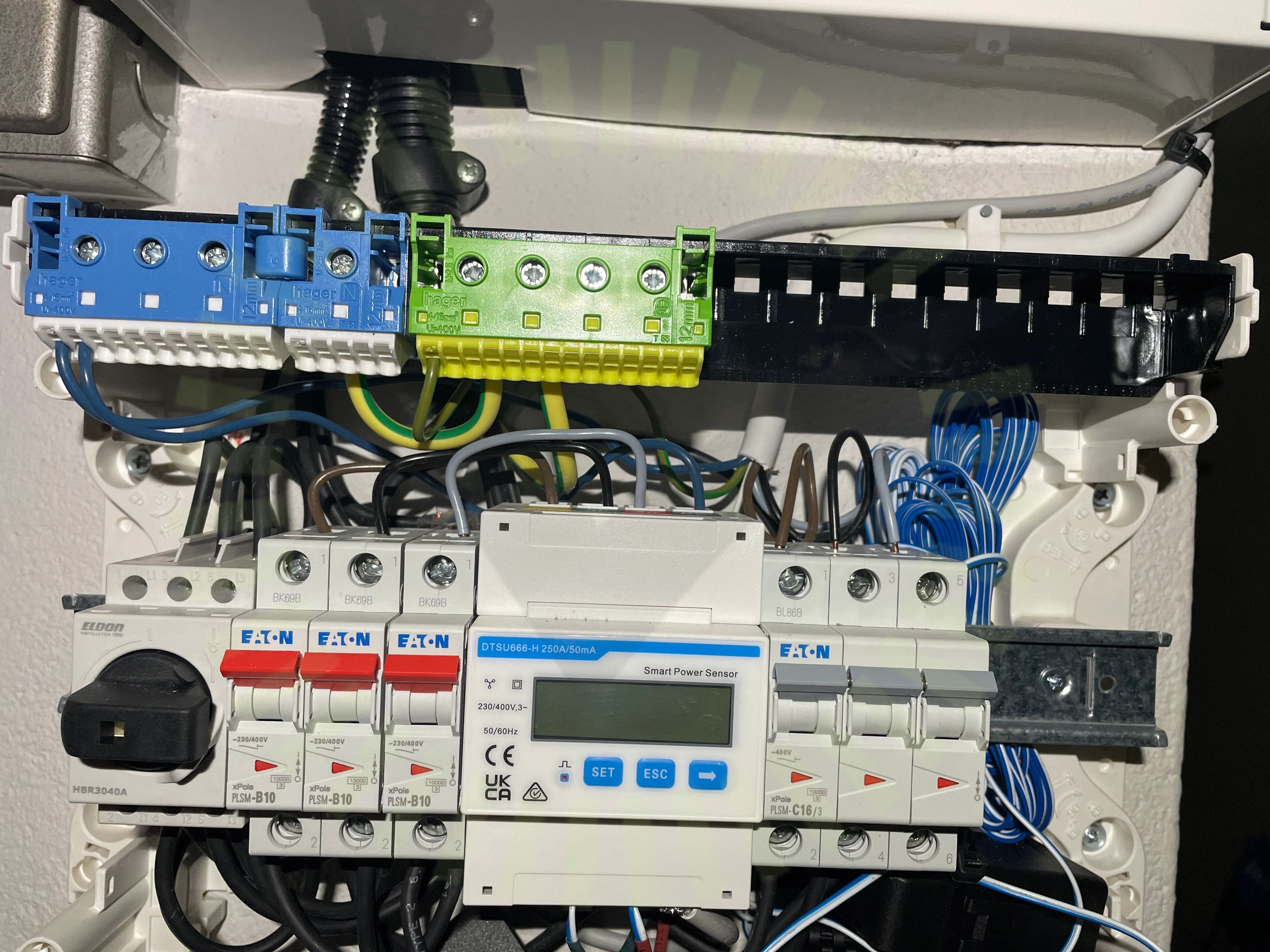

6.5 PEN

Inte godkänd

PEN felaktigt utförd

Godkända kontrollpunkter

28/33

AC anslutning växelriktare

AC Kablage förläggning

AC kablage skarp kant

Avstånd till hav

Bakomliggande material

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Kontakter anslutning

DC Kontakter stress

DC Max Spänning

DC Max Ström

DC Min Spänning

Fastsäkring av produkt

Huvudsäkring

Infästning

Jordning av chassi

Kabeldimensionering

Kontakter

Ledare Fastspända

Likspänningskomponenter

Placering

Skadat kablage

Strängdesign

Säkringsdimension

Uppskalad ledare

Ventilation

Väderbeständigt material
