Besiktningsrapport

9.2

Installation av

EGEN ENERGI AB

Datum

27 februari 2023

Ort

Löddeköpinge, Skåne län

Ändklämmor rätt förläggning

Mittklämma rätt förläggning

Kabeluppfästning

+ 3

92% godkända

8% ej godkända

Om installationen

Paneler

DMEGC: DM(XXX)M10-66HBB/-V

Montagesystem

Weland Stål: Läktfästen

Växelriktare

Huawei: SUN2000 (12-20KTL)-M2

Tillbehör

Säkerhetsbrytare AC

Installerad av EGEN ENERGI AB som har ett högt snittbetyg på 9.2 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (1)Säkerhetsbrytare AC (6)Tak 1, DMEGC: DM(XXX)M10-66HBB/-V (16)Tak 1, Weland Stål: Läktfästen (27)Varselmärkning (4)Växelriktare (35)

Allmänt

Godkända kontrollpunkter

1/1

Avtal

Säkerhetsbrytare AC

Godkända kontrollpunkter

6/6

Böjradie

Egenskaper

Förskruvningar

Infästning

Placering

Rakt monterad

Tak 1, DMEGC: DM(XXX)M10-66HBB/-V

Godkända kontrollpunkter

16/16

Dräneringshål

Fästens placering

Förbindelse av kontakter

Föremål mot bakstycke

Klämmans överlappning

Klämmornas storlek

Kontakter

Kopplingslåda

Panelkablagets böjradie

Panelramar separerade

Punktbelastning

Skador

Skugga

Spänningar i ram

Stress på kontakter

Strängförläggning

Tak 1, Weland Stål: Läktfästen

Anmärkningar

5/23

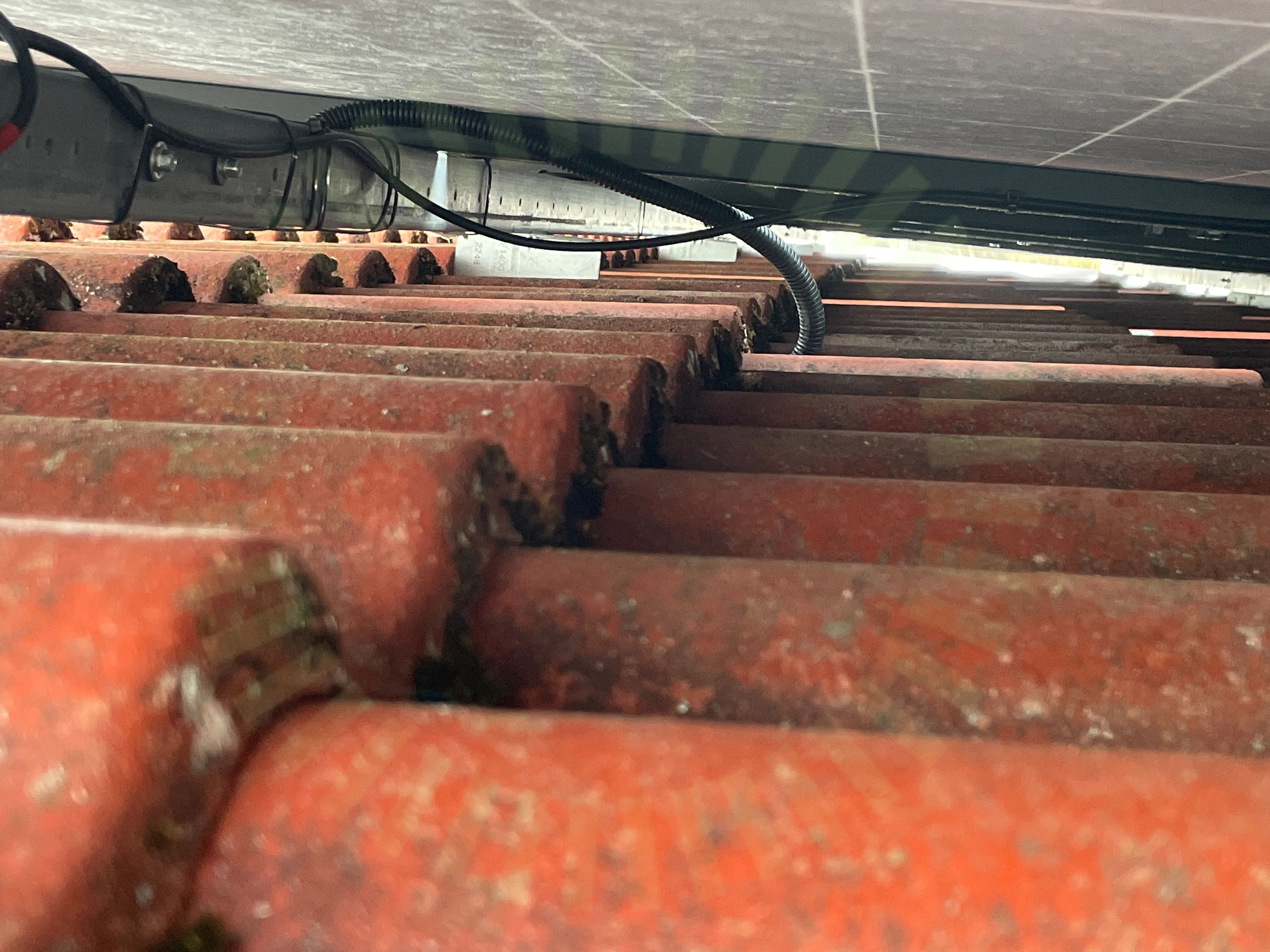

4.1 Kabeluppfästning

Inte godkänd

Hängande kablage påträffades

SS 436 40 00 (712.521.101 och 522.8.4)

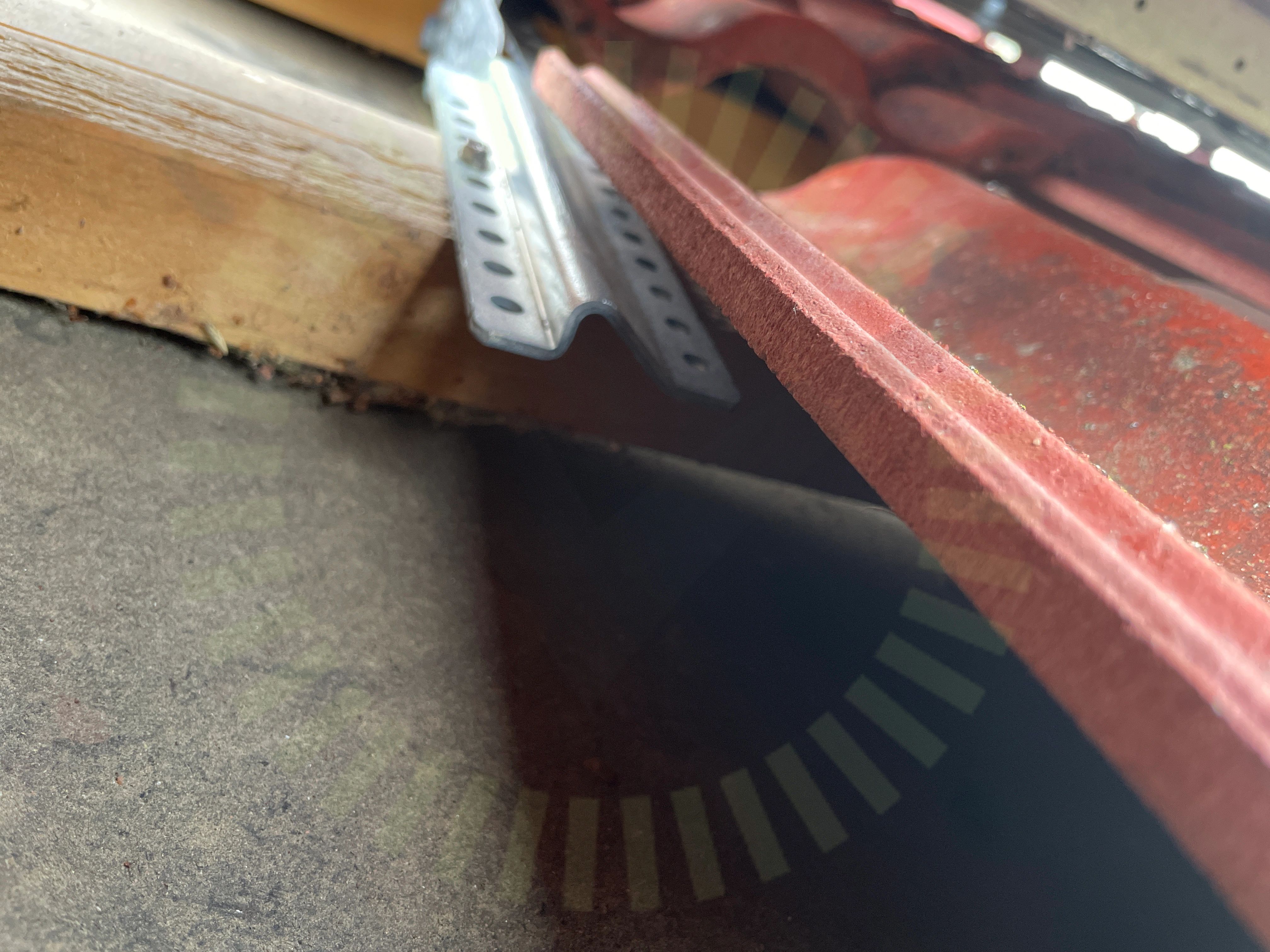

4.2 Läktinfästning

Inte godkänd

Läktfäste ej monterat korrekt, saknar skruv. Enbart en skruv i övre läkt och en skruv i undre läkt.

MA5104. Sid 1 (1) | Version 4 - 221101

4.3 Mittklämma rätt förläggning

Inte godkänd

Mittfäste ej korrekt monterat

MA5111 Sid 1 (1) | Version 4 - 221117

4.4 Skenskarvar

Inte godkänd

Skenskarv ej monterad enligt tillverkarens anvisningar. Saknar skruv

MA5104. Sid 1 (1) | Version 4 - 221101

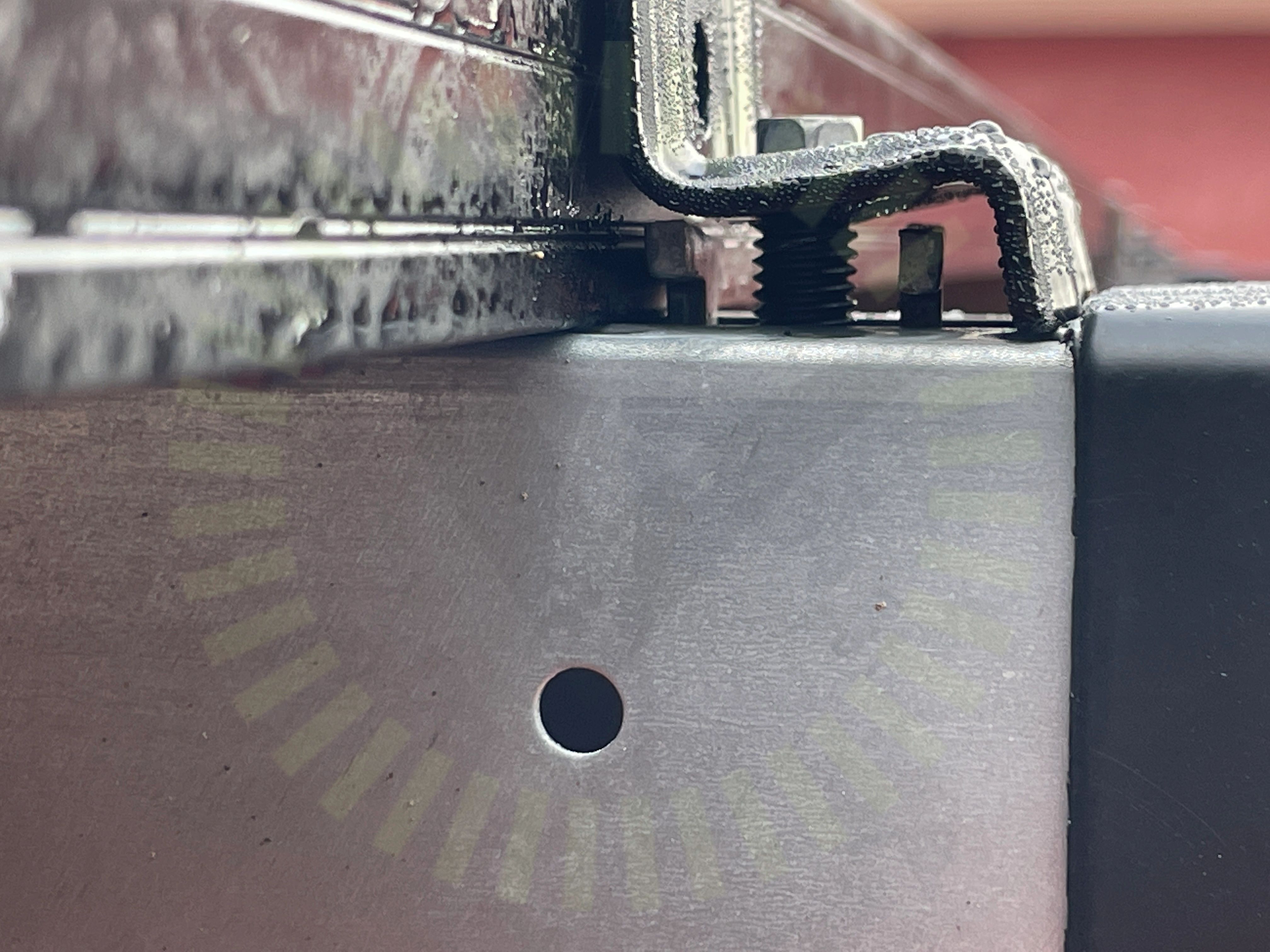

4.5 Ändklämmor rätt förläggning

Inte godkänd

Ändfästen ej korrekt monterat

MA5111 Sid 1 (1) | Version 4 - 221117

Godkända kontrollpunkter

18/23

Främmande material

Mittklämma skruv

Mittklämmor

Shims

Skador

Skarp kant

Skenornas infästning

Skenornas överhäng

Skydd

Snö- och Vindlastberäkning

Takgenomföring

Takkrokarnas CC

Tvådelad Takkrok

Underbyggnad

Underliggande takpanna

Väderbeständigt material

Ändklämmor skena

Ändklämmor skruv

Varselmärkning

Godkända kontrollpunkter

4/4

Informering av solceller

Tillförlitligt fäst

Varning för backspänning

Varning för likspänning

Växelriktare

Anmärkningar

2/34

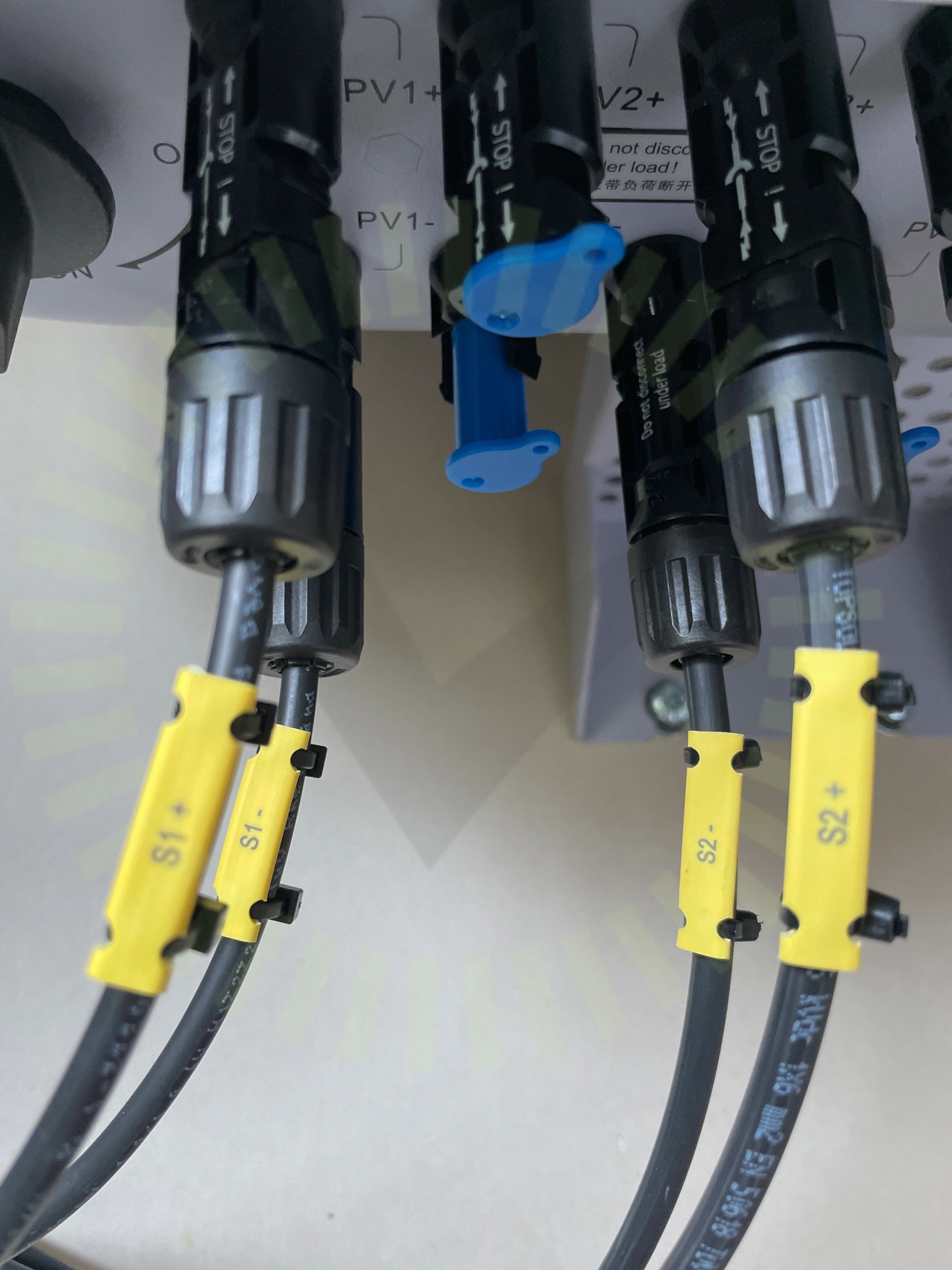

6.1 DC Kontakter förskruvning

Inte godkänd

Kontakterna är för hårt spända. Packning i förskruvning skadad.

MA231 (de_en) Assembly instructions, Sida 10.

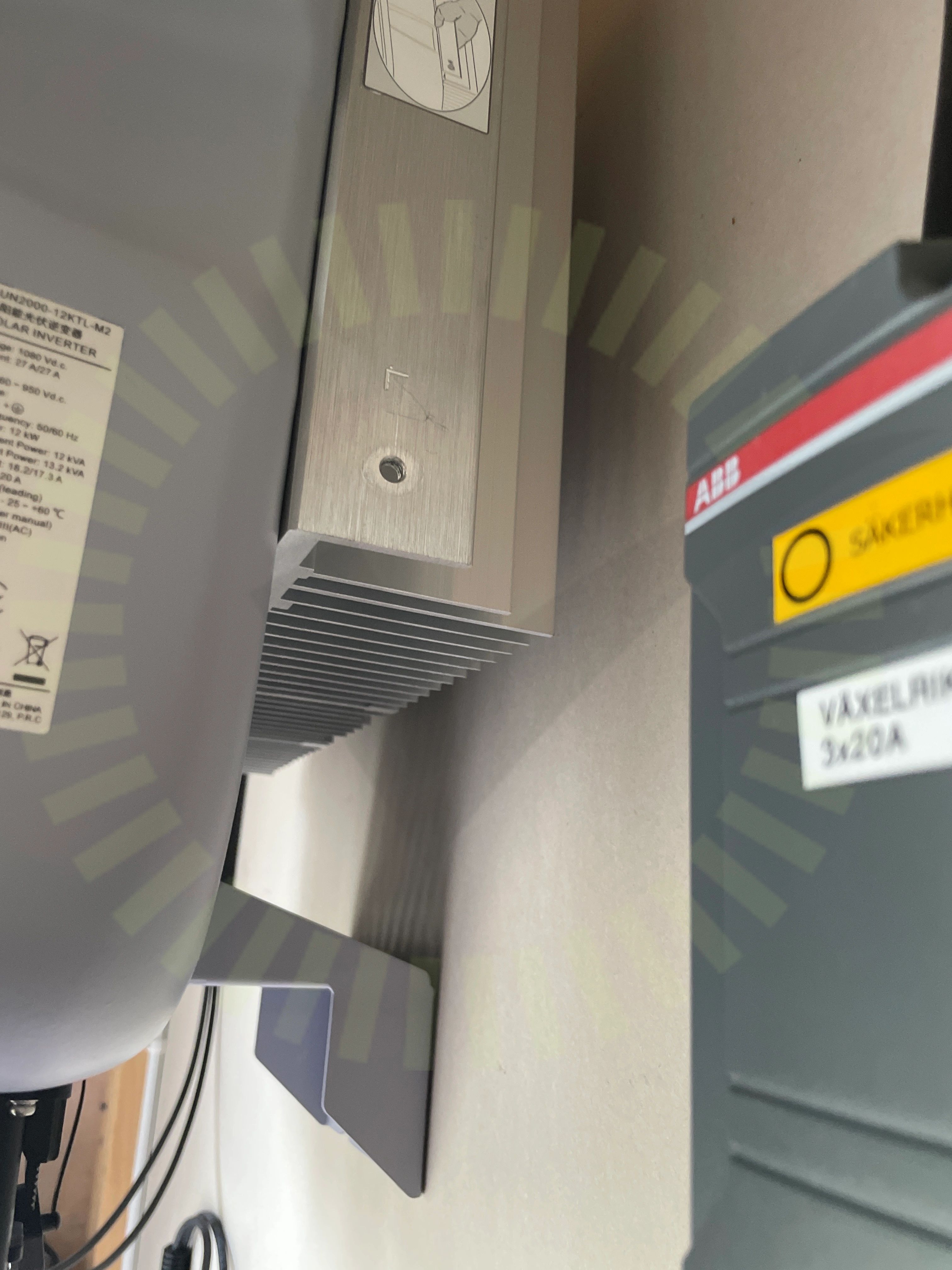

6.2 Jordning av chassi

Inte godkänd

Växelriktarens chassi saknar jord

https://support.huawei.com/enterprise/en/doc/EDOC1100150830/f40ded24/connecting-the-pe-cable

Godkända kontrollpunkter

32/34

AC Anslutning Växelriktare

AC Böjradie

AC Genomföringar

AC Kablage dimensionering

AC Kablage förläggning

AC kablage skada

AC kablage skarp kant

Avstånd närliggande objekt

Avstånd till havet

Bakomliggande material

DC Genomföringar

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skada

DC Kablage skydd

DC Kontakter

DC Kontakter stress

DC Max Spänning

DC Max Ström

DC Min Spänning

Fastsäkring av produkt

Förskruvning

Huvudsäkring

Infästning

Ledare fastspända

Märkning

Mätprotokoll DC

Strängschema

Säkringsdimension

Ventilation

Väderskydd

Växelriktarens IP klassning
