PrivatFöretagLeverantör
Jämför leverantörerTakkraftBesiktningsrapport i Lund

Besiktningsrapport

8.1
x

Installation genom

Takkraft

Datum

21 maj 2024

Ort

Lund, Skåne län
PEN-ledare
PEN-ledare
Fastsäkring av produkt
Fastsäkring av produkt
Fästens placering
Fästens placering
+ 8
+ 8
86% godkända14% ej godkända

Om installationen

PanelerDMEGC: DM(XXX)M10RT-B54HBT
MontagesystemNordmount Panntak: Bärläkt
VäxelriktareGroWatt: MID (11-30)KTL3-XH
TillbehörUndercentral
Takkraft

Installerad av Takkraft som har ett högt snittbetyg på 9.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmän (3)DMEGC: DM(XXX)M10RT-B54HBT (18)GroWatt: MID (11-30)KTL3-XH (39)Nordmount Panntak: Bärläkt (23)Tak 1, DMEGC: DM(XXX)M10RT-B54HBT (1)Undercentral (6)

Allmän

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

1/3
Avtal

DMEGC: DM(XXX)M10RT-B54HBT

Anmärkningar

2/18

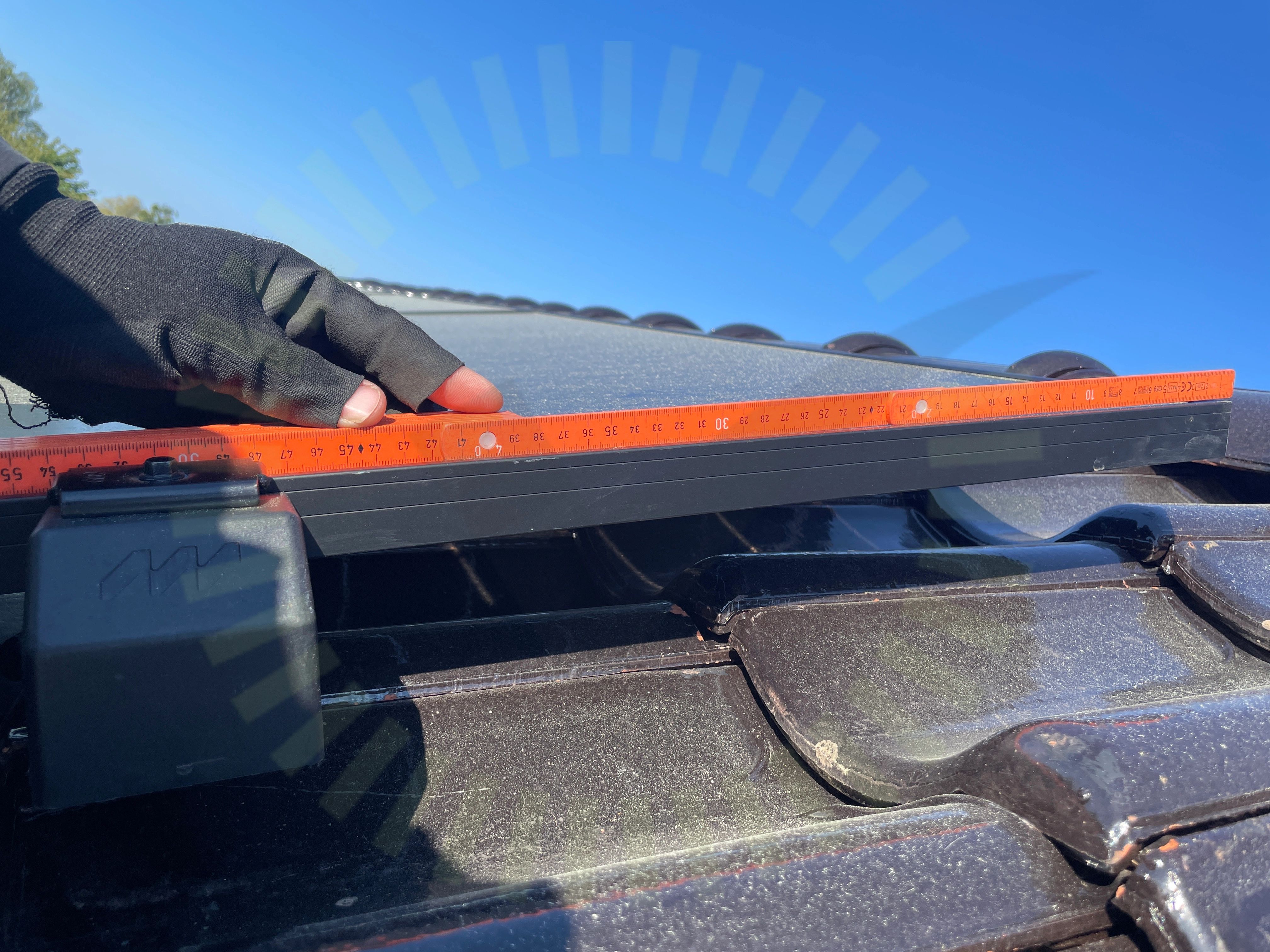

Fästens placering

2.1 Fästens placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

DMEGC Photovoltaic Modules Installation Manual, Ver: 202311, Sida 13
Förläggning DC kontakter

2.2 Förläggning DC kontakter

Inte godkänd

DC kontakter ligger inte skyddade mot direkt solljus.

DMEGC Photovoltaic Modules Installation Manual, Ver: 202311, Sida 9

Godkända kontrollpunkter

16/18
Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmans överlappningKlämmornas storlekKontaktdonKopplingslåda böjradiePanelkablagets böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning

GroWatt: MID (11-30)KTL3-XH

Anmärkningar

4/39

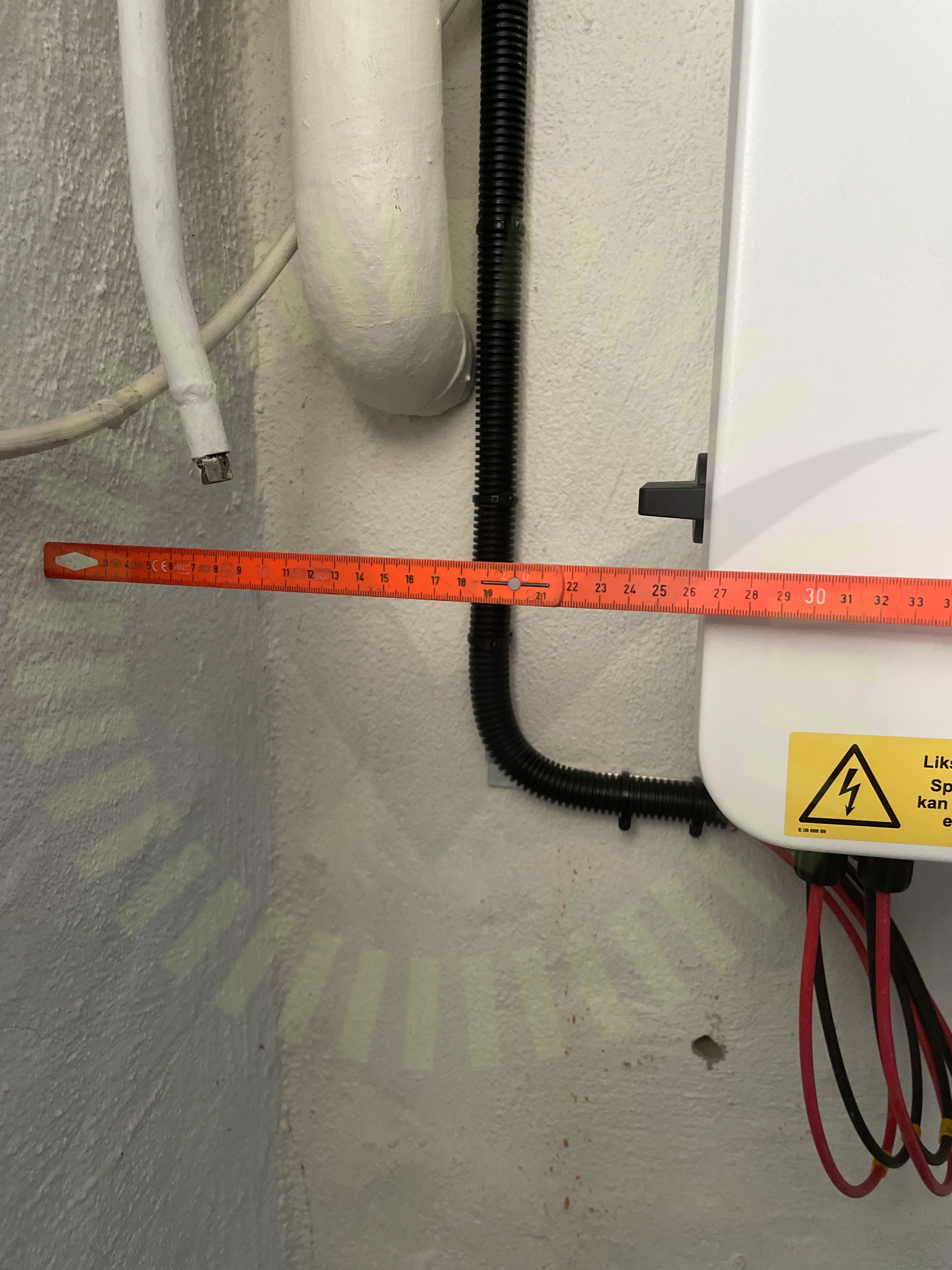

Avstånd närliggande objekt

3.1 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är placerad för nära en vägg.

Growatt: MID 11-30KTL3-XH User Manual EN 202307, Sida 12

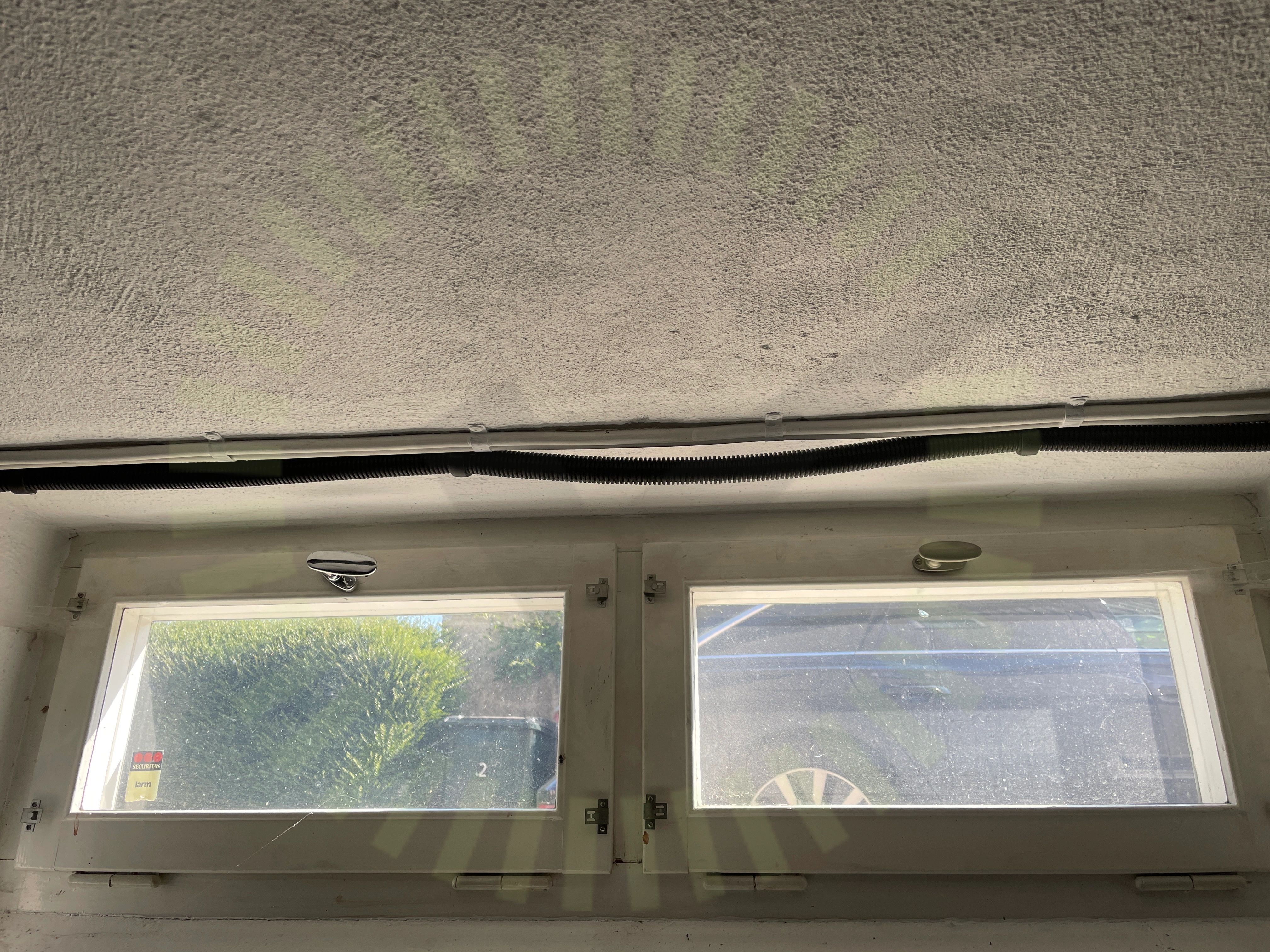

DC Kablage förläggning

3.2 DC Kablage förläggning

Inte godkänd

Kablaget är inte uppfäst så det har tillräckligt stöd.

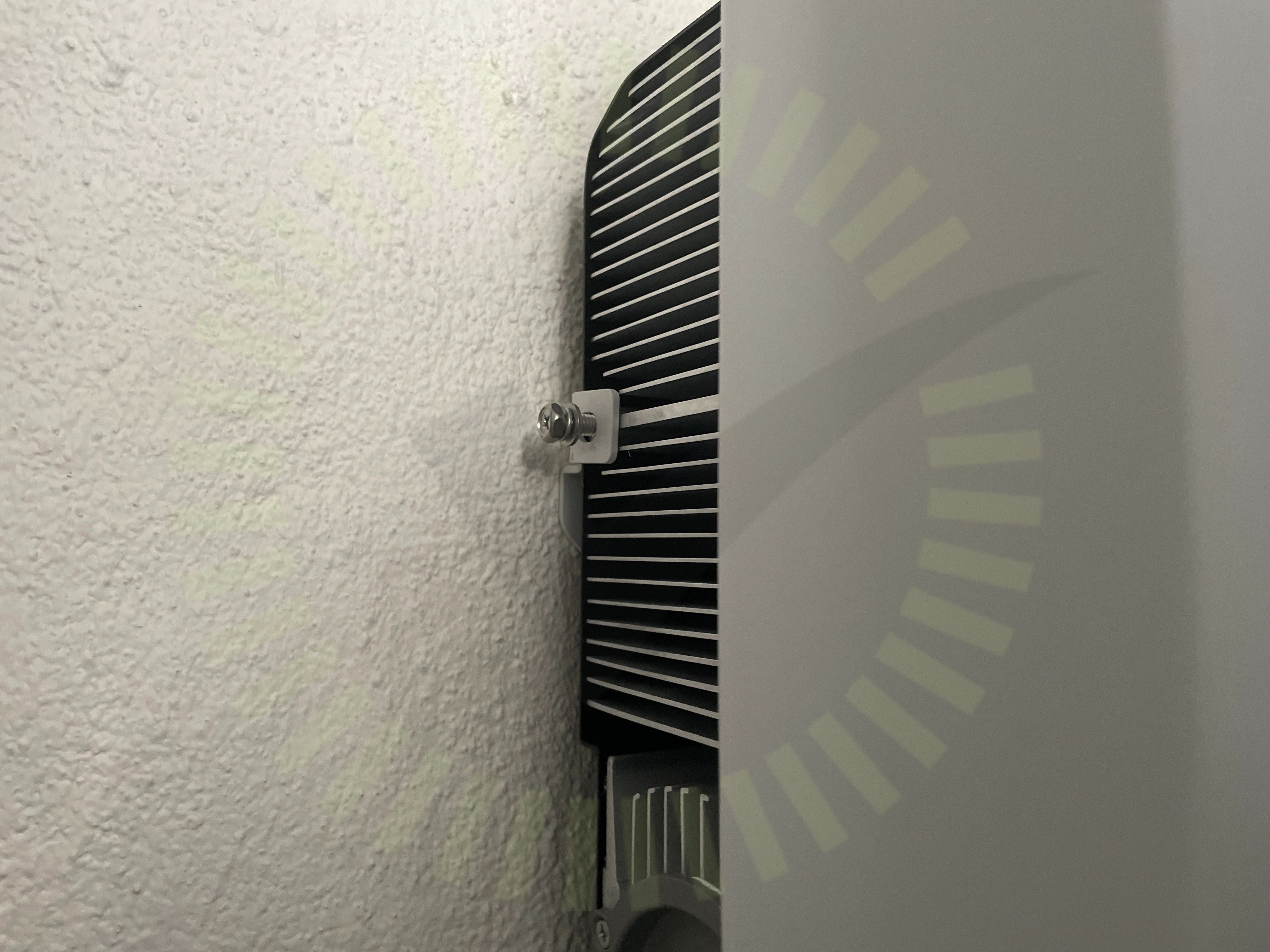

Fastsäkring av produkt

3.3 Fastsäkring av produkt

Inte godkänd

Växelriktaren är inte fastsäkrad ordentligt.

Growatt: MID 11-30KTL3-XH User Manual EN 202307, Sida 15

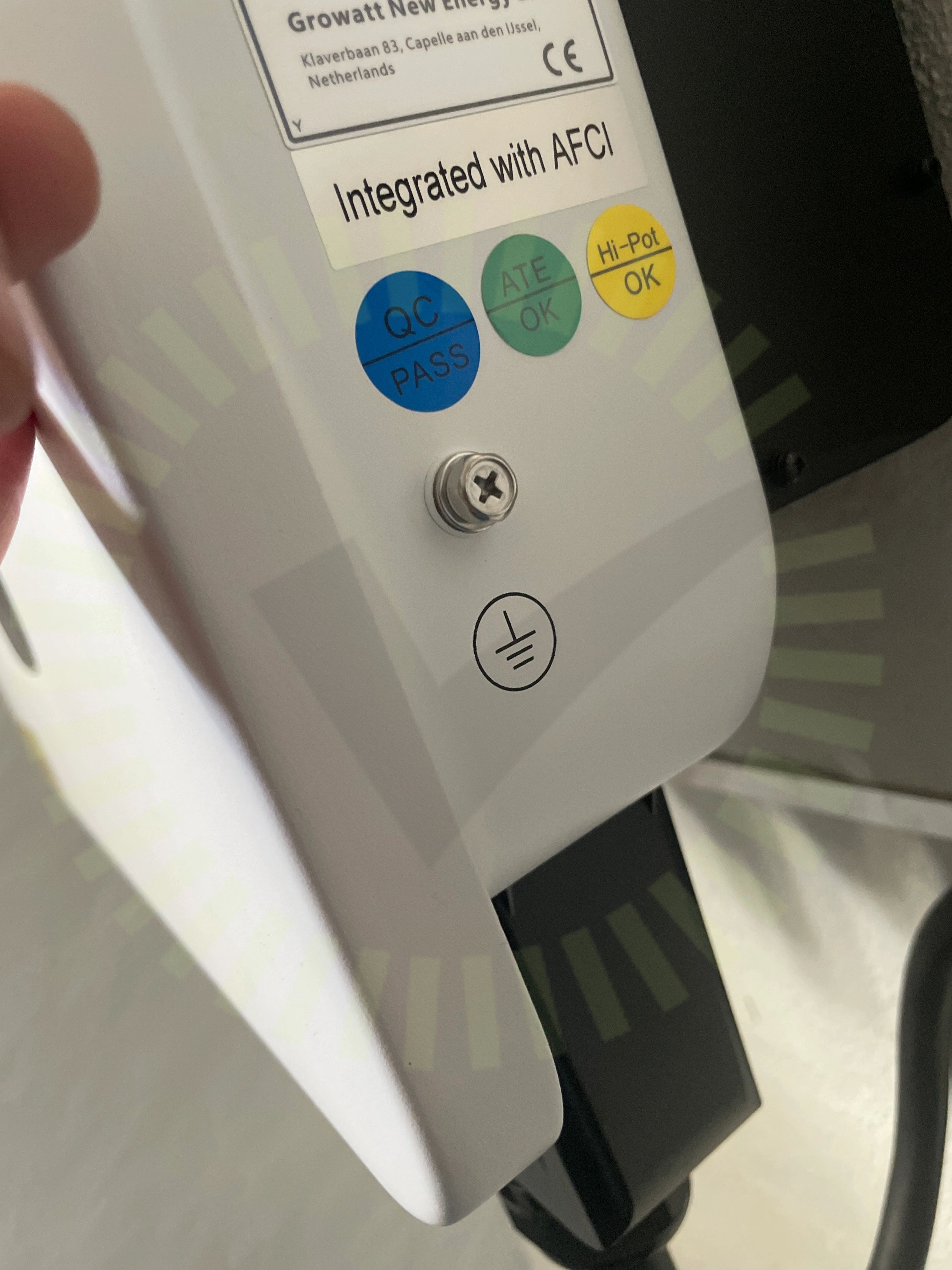

Jordning av chassi

3.4 Jordning av chassi

Inte godkänd

Växelriktarens chassi är inte jordat.

Growatt: MID 11-30KTL3-XH User Manual EN 202307, Sida 22

Godkända kontrollpunkter

34/39
AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareDC Kablage egenskaperDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFörskruvningGenomföringarHuvudsäkringIdentifieringInformering av solcellerInfästningKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanMissvisande varselmärkningPlaceringSkadat kablageSkarp kantStress på kontakterSäkringsdimensionTillgänglighetVarning för backspänningVarning för likspänningVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

1/39
Strängdesign

Nordmount Panntak: Bärläkt

Anmärkningar

4/23

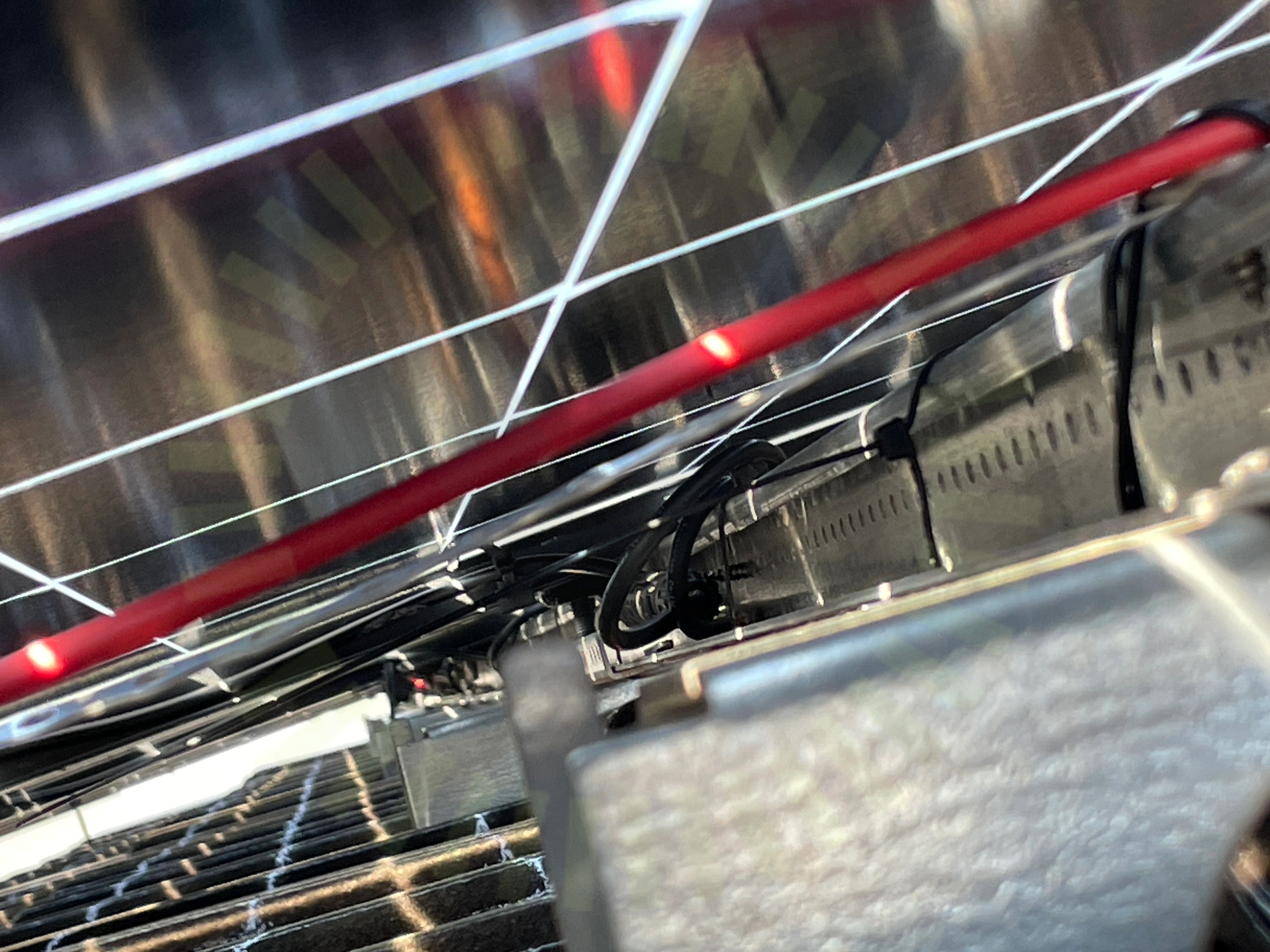

DC kabel förläggning

4.1 DC kabel förläggning

Inte godkänd

Kontakt ligger mot skarp kant då den ligger och trycker mot spetsen på skruv.

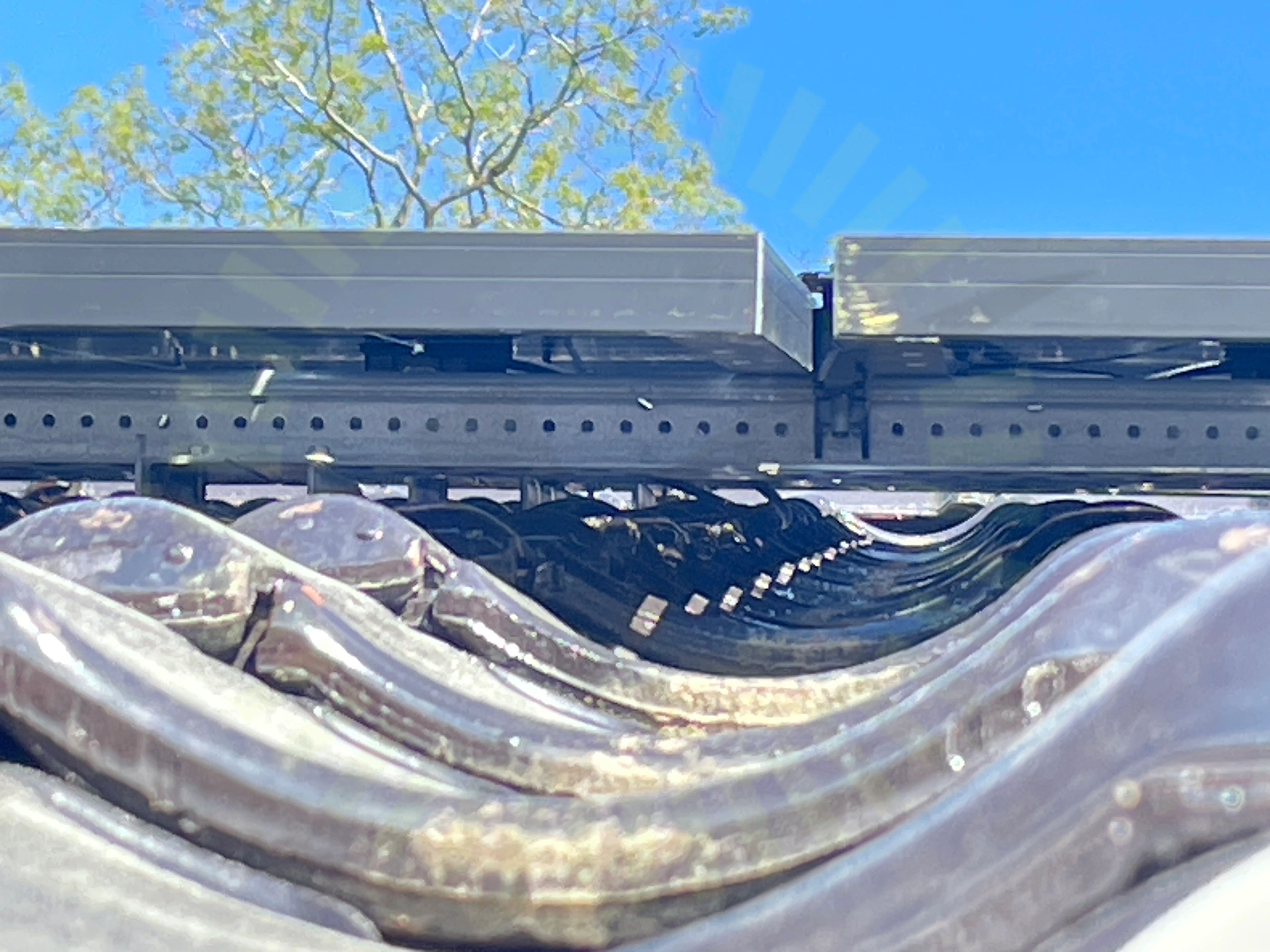

Kabeluppfästning

4.2 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

SS 436 40 00 (712.522.101)

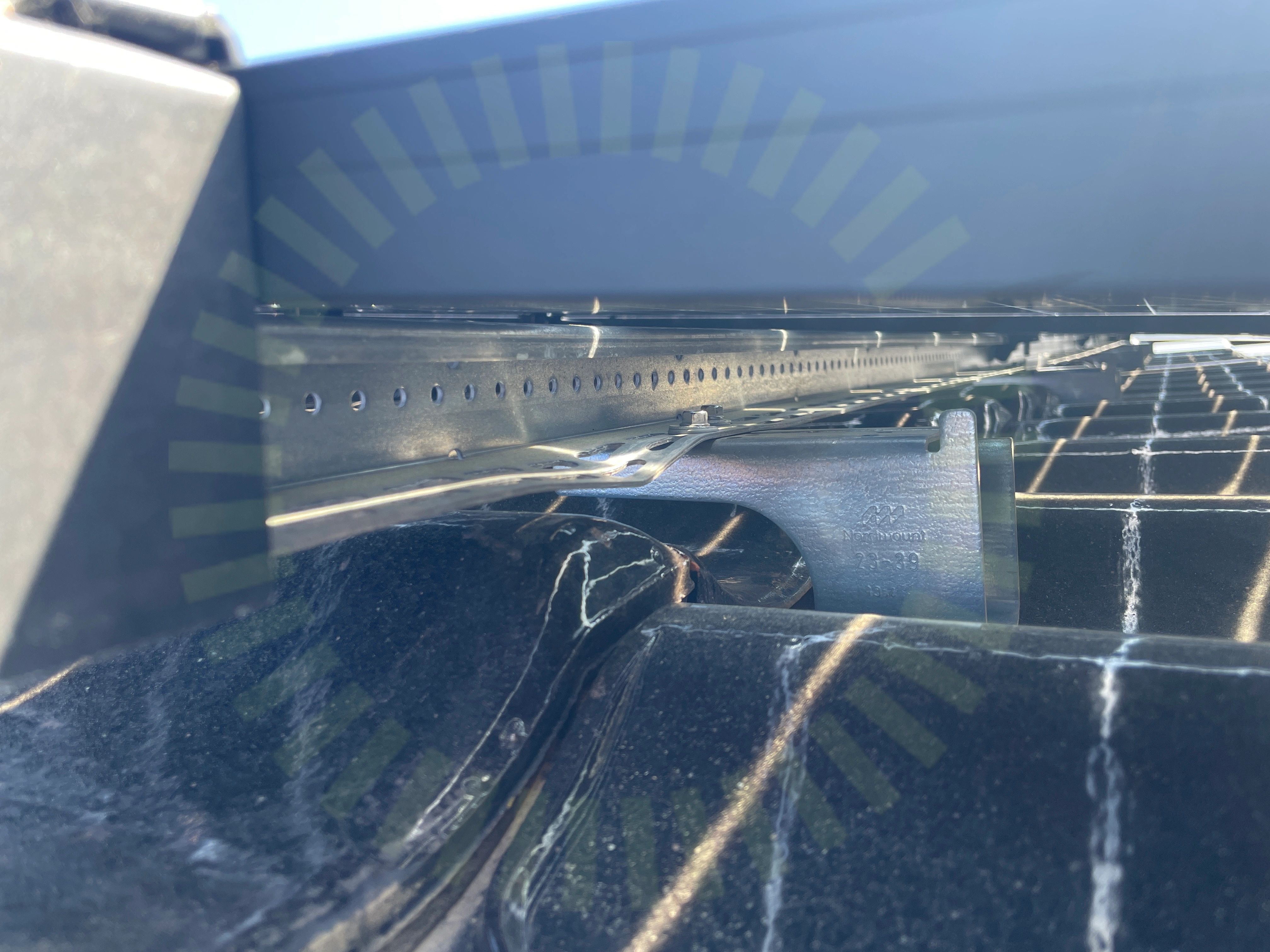

Skador

4.3 Skador

Inte godkänd

Skador noterade på montagesystemet. Railen har deformerats.

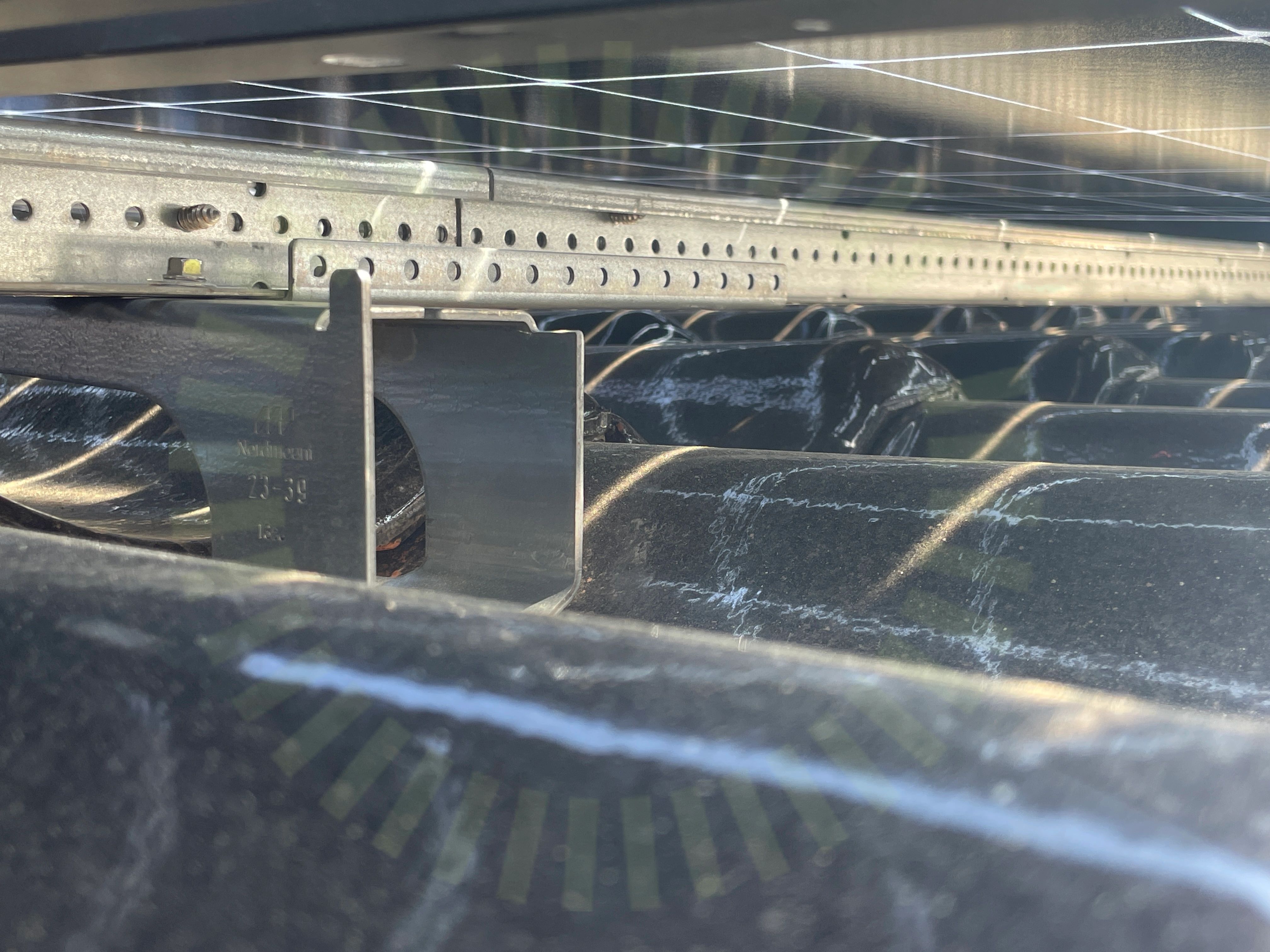

Skenskarvar

4.4 Skenskarvar

Inte godkänd

För få plåtskruv har använts till skenskarvar.

Nordmount: Panntäckta tak | Bärläkt - monteringsanvisning, Sida 5

Godkända kontrollpunkter

18/23
Använd skruvBärläktens dimensionFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmans placering i skenaKlämmornas överlappningLäktinfästningMittklämmorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSnö- och VindlastberäkningSäkerhetsavståndTakkrokarnas CCUnderliggande takpannaVäderbeständigt materialÄndklämmor

Ej tillgängligt vid besiktning

1/23
Takgenomföring

Tak 1, DMEGC: DM(XXX)M10RT-B54HBT

Anmärkningar

1/1

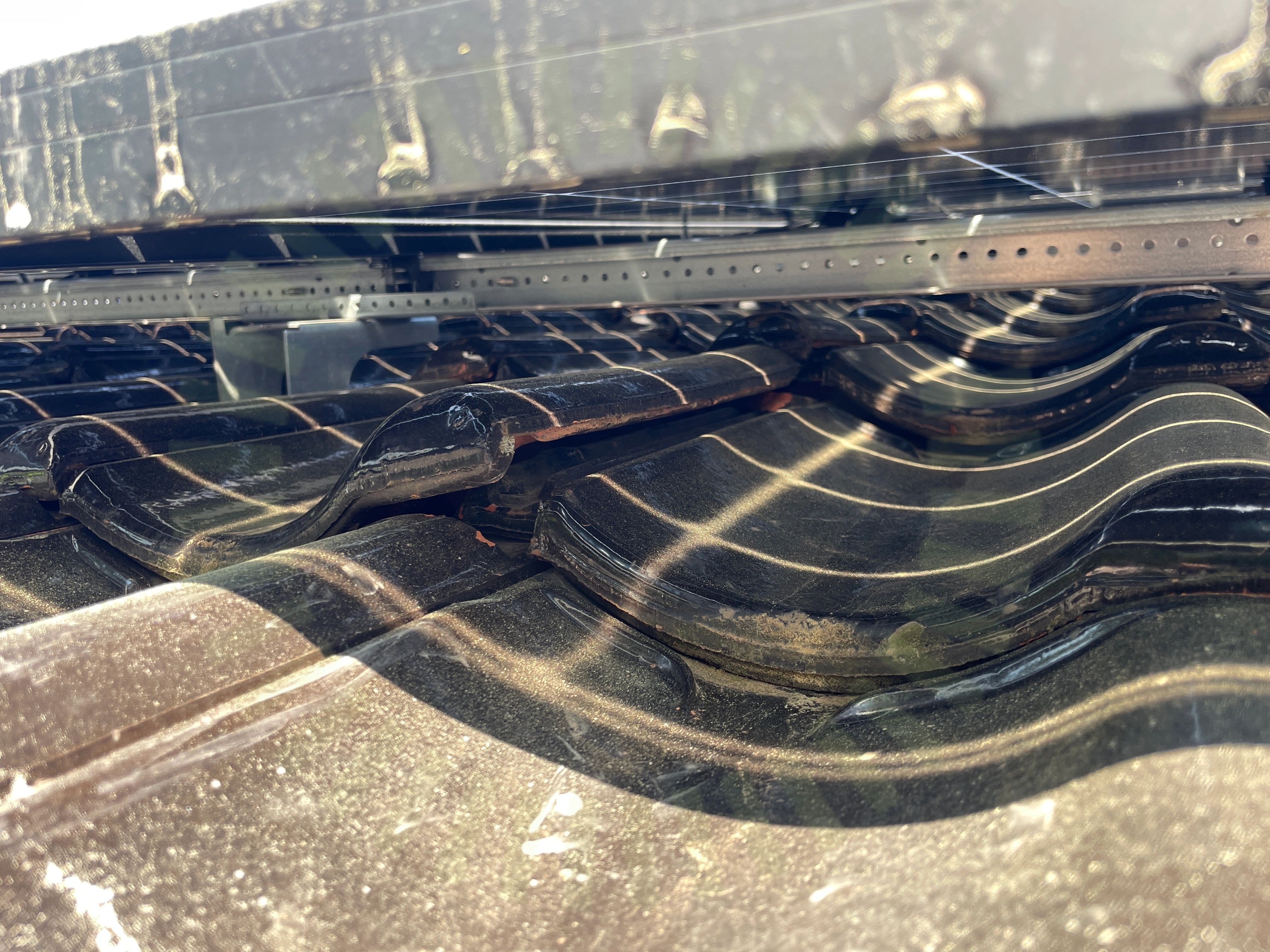

Takpanna

5.1 Takpanna

Inte godkänd

Takpanna ej återställd helt efter installation.

Undercentral

Anmärkningar

1/6
PEN-ledare

6.1 PEN-ledare

Inte godkänd

Installation utförd med fyrledarsystem. PEN ledare är inte korrekt uppmärkt.

SS 436 40 00, utgåva 4 (543.4.1)

Godkända kontrollpunkter

5/6
InfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring
