Besiktningsrapport

8.4

Installation av

Sol i Väst

Datum

18 april 2023

Ort

Torslanda, Västra Götalands län

Skräp

Skenans utstick för klämma

Kabeluppfästning

+ 4

84% godkända

16% ej godkända

Om installationen

Paneler

Longi: LR5-54HPB 390-410M

Montagesystem

ESDEC Lutande Panntak

Växelriktare

GroWatt: MOD 3-10KTL3-XH

Installerad av Sol i Väst som har ett medelhögt snittbetyg på 8.4 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (4)Panntak, ESDEC Lutande Panntak (30)Panntak, Longi: LR5-54HPB 390-410M (18)Varselmärkning (5)Växelriktare (32)

Allmänt

Anmärkningar

4/4

1.1 Avtal

Inte godkänd

Installationen är inte levererad enligt avtal. En färre panel monterad än avtalat.

Avtal

1.2 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

ELSÄK-FS 2022:1 (3 kap. 6 §)

1.3 Strängschema

Inte godkänd

Överlämnat strängschema är missvisande. Inga optimerare är monterade.

ELSÄK-FS 2022:1 (3 kap. § 6)

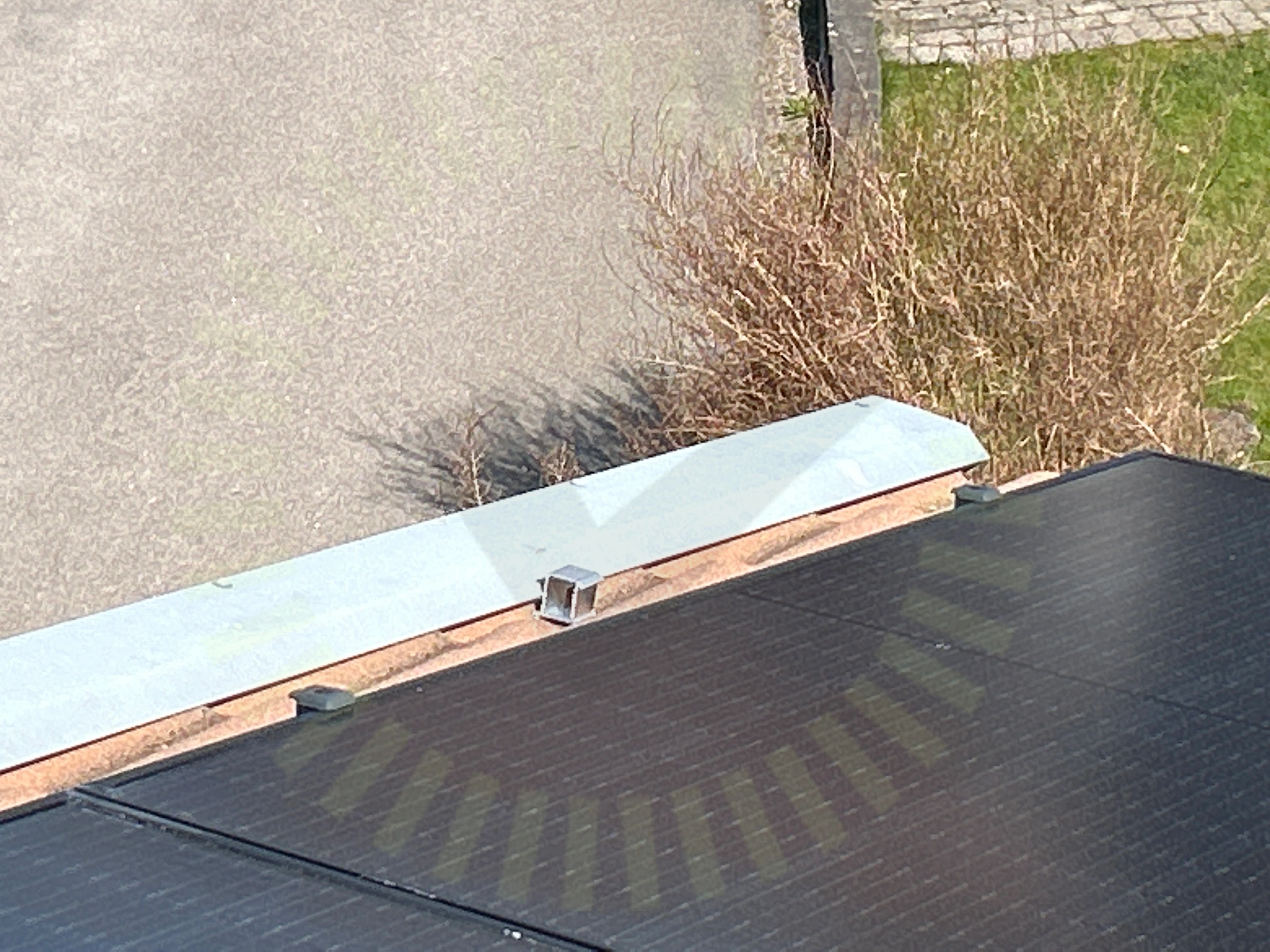

1.4 Skräp

Inte godkänd

Löst montagematerial ligger kvar på taket.

Panntak, ESDEC Lutande Panntak

Anmärkningar

5/25

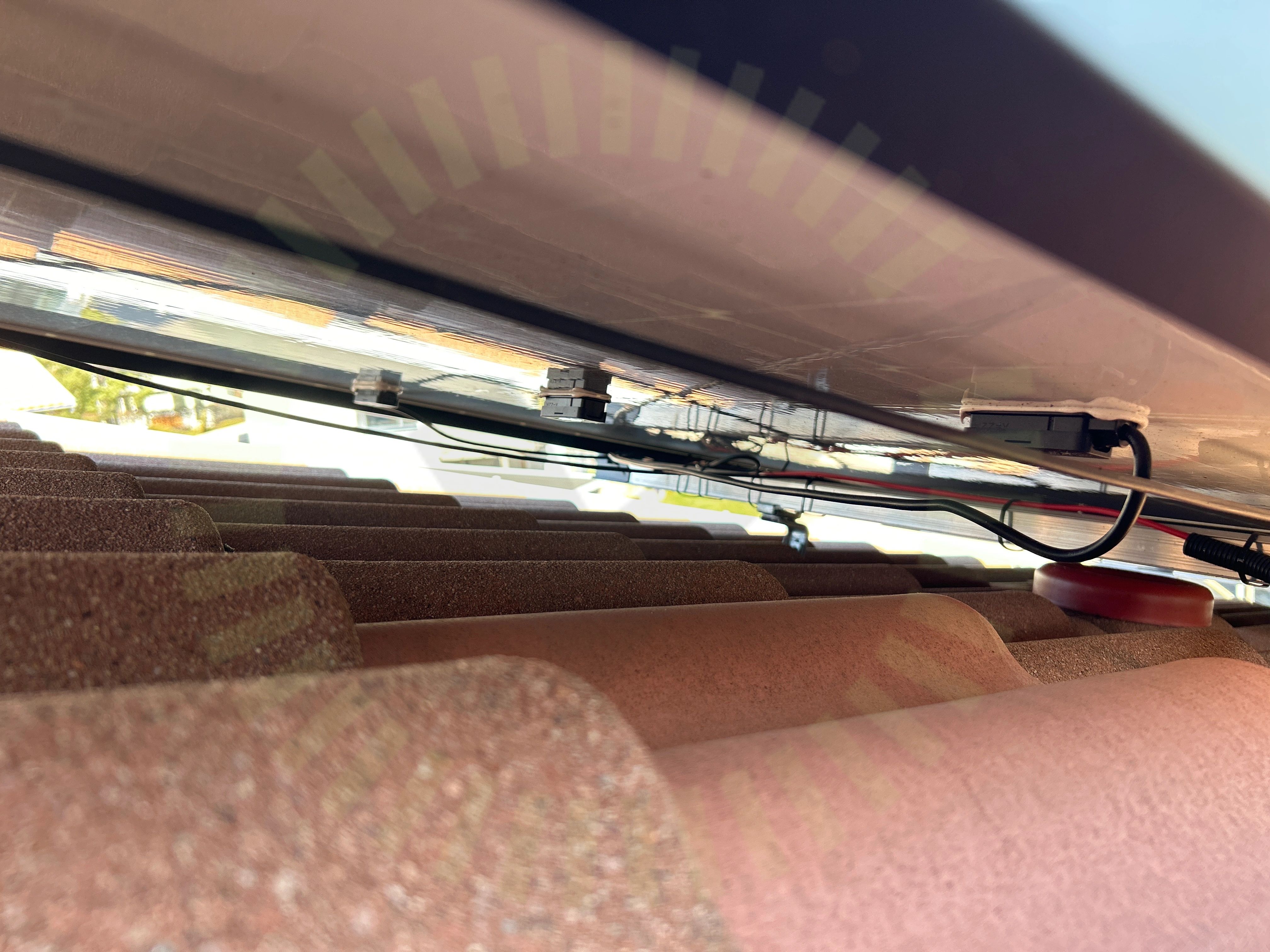

2.1 Kabeluppfästning

Inte godkänd

Kablar är monterade så att det finns risk att kablaget skadas över tid. Hänger långa sträckor utan uppfästning.

SS 436 40 00 (712.521.101 och 522.8.4)

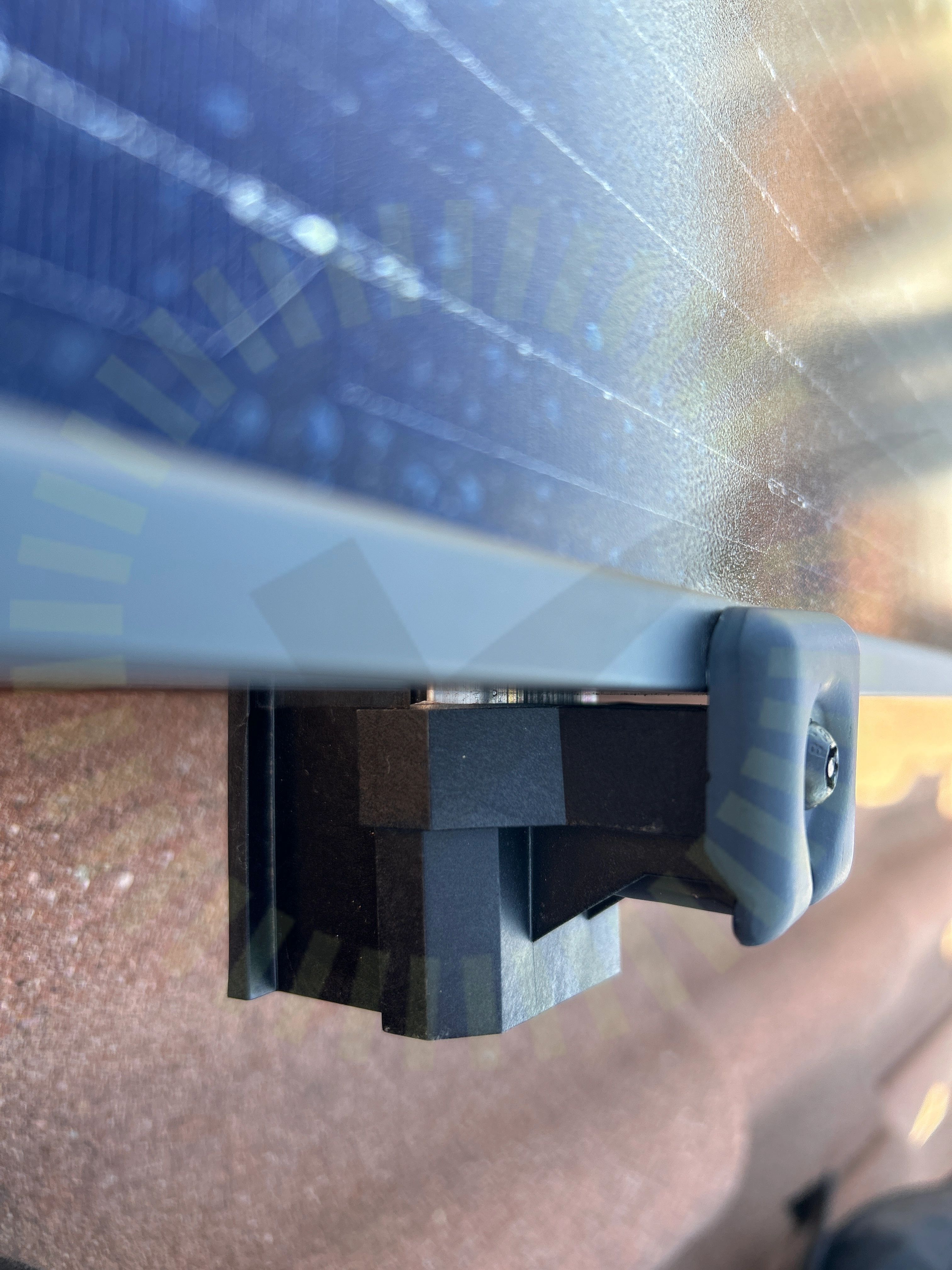

2.2 Skenans utstick för klämma

Inte godkänd

Skenan sticker inte ut tillräckligt från panel. Ska vara mellan 20-35 mm. Klämman kan inte läggas an panelen.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23

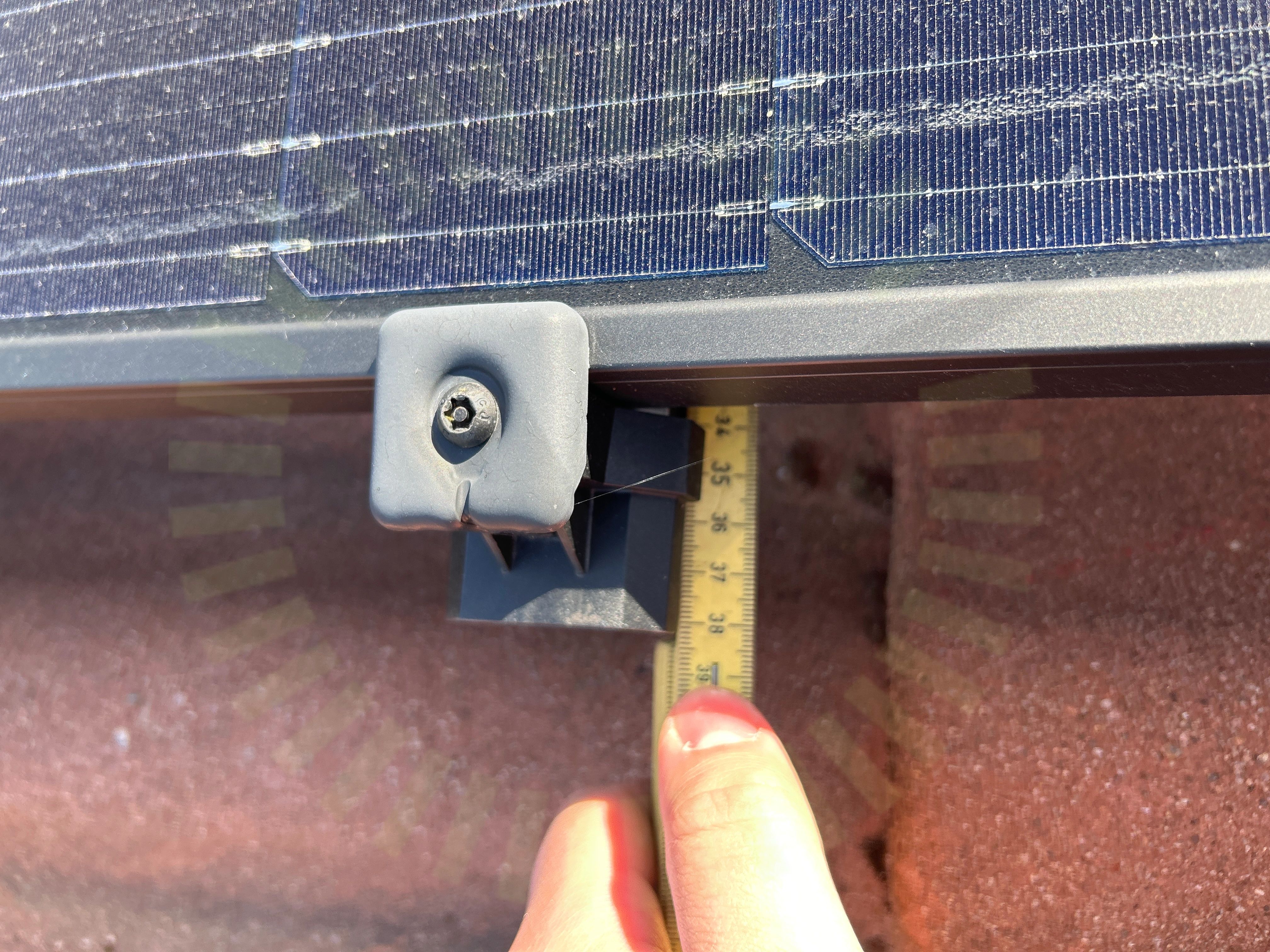

2.3 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24 och 25

2.4 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkningen stämmer inte med verkligheten. Lutning felaktigt.

Tillverkarens montageanvisningar

2.5 Takkrokarnas CC

Inte godkänd

Underlag inte korrekt. Avstånd mellan krokar inte kontrollerbart mot underlag.

Snö- och vindlastberäkning

Godkända kontrollpunkter

19/25

Främmande material

Klämmans dräneringshål

Klämmans placering i skena

Läktinfästning

Mittklämmor

Panelramens höjd

Panelstorlek

Shims

Skada på klämmor

Skador

Skenornas infästning

Skenskarvar

Säkerhetsavstånd

Takets lutning

Takkrokens höjdjustering

Termisk brytpunkt skenor

Underbyggnad

Underliggande takpanna

Väderbeständigt material

Ej tillgängligt vid besiktning

1/25

Takgenomföring

Panntak, Longi: LR5-54HPB 390-410M

Anmärkningar

3/17

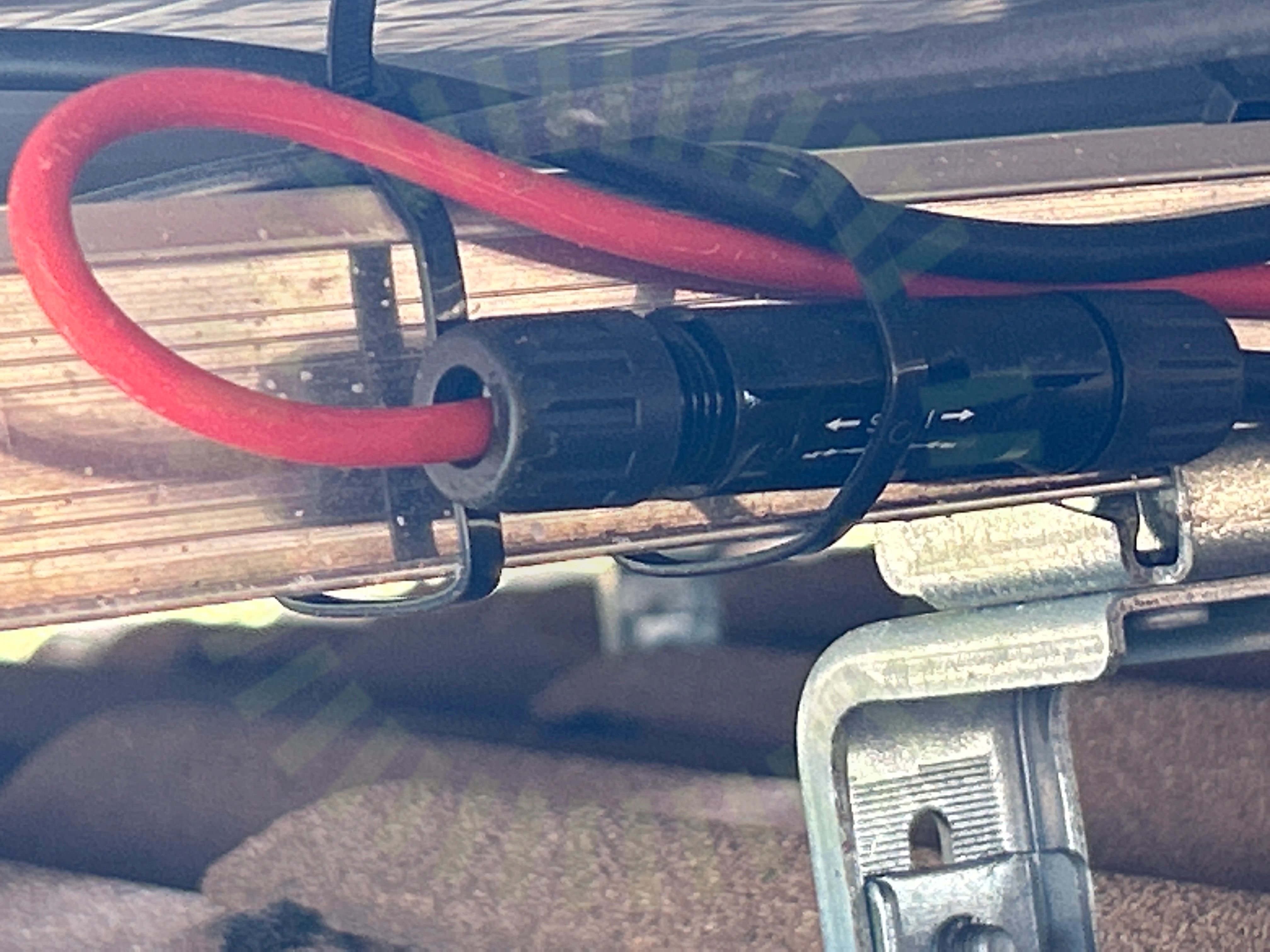

3.1 Kontakter

Inte godkänd

Förskruvning inte korrekt åtdragen för kontakten. Håller ej runt kabel och sluter inte tätt.

3.2 Kopplingslåda

Inte godkänd

Kablage hårt draget åt fel håll.

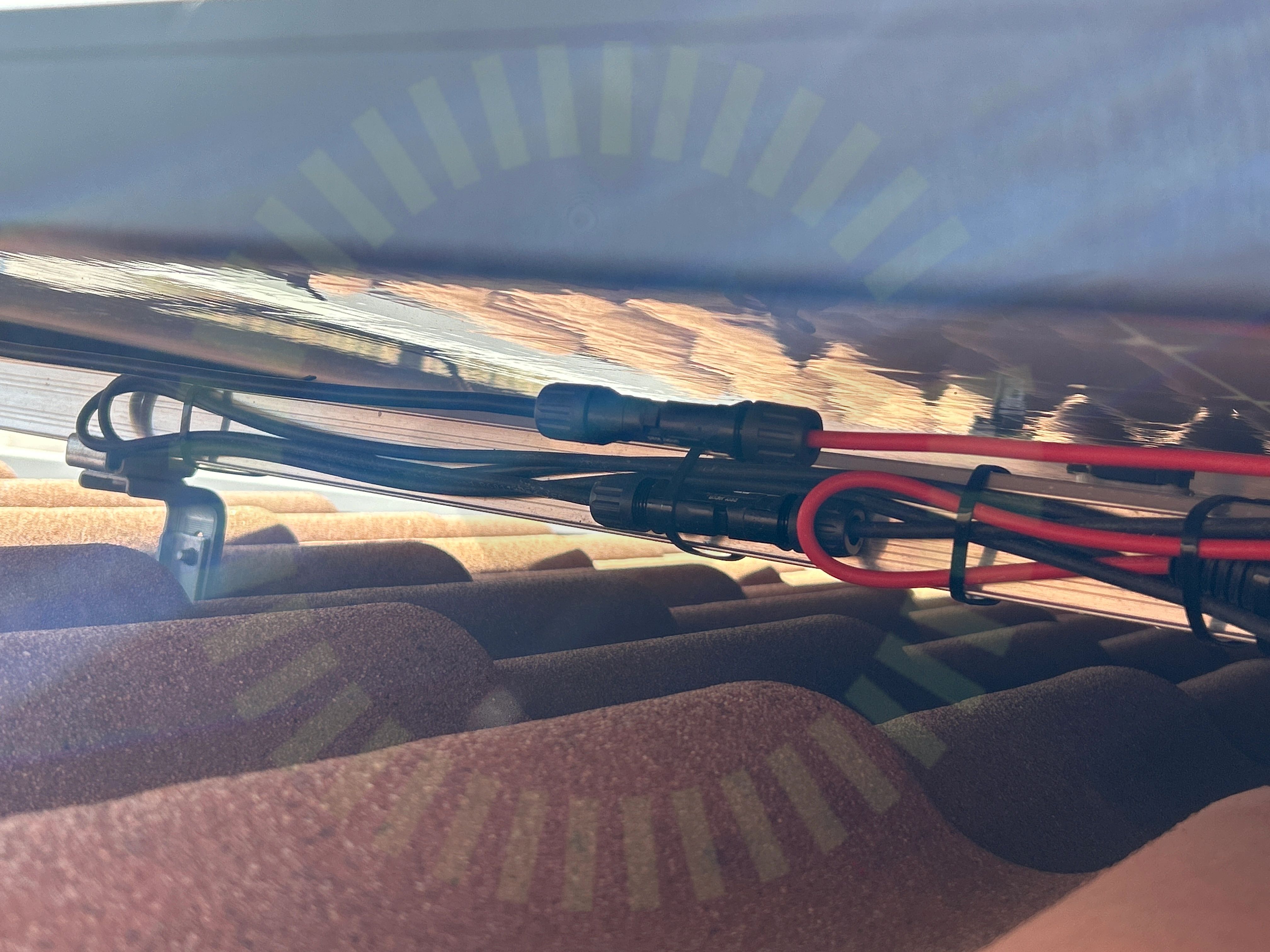

3.3 Stress på kontakter

Inte godkänd

Kontakter är spända åt vars ett håll. Utsätts för konstant stress.

Godkända kontrollpunkter

13/17

Avstånd till tak

Dräneringshål

Förbindelse av kontakter

Föremål mot bakstycke

Förläggning DC kontakter

Klämmornas placering

Mellanrum

Panelkablagets böjradie

Punktbelastning

Skador

Skugga

Spänningar i ram

Överlappning

Ej tillgängligt vid besiktning

1/17

Strängförläggning

Varselmärkning

Godkända kontrollpunkter

5/5

Informering av solceller

Missvisande varselmärkning

Tillförlitligt fäst

Varning för backspänning

Varning för likspänning

Växelriktare

Anmärkningar

1/29

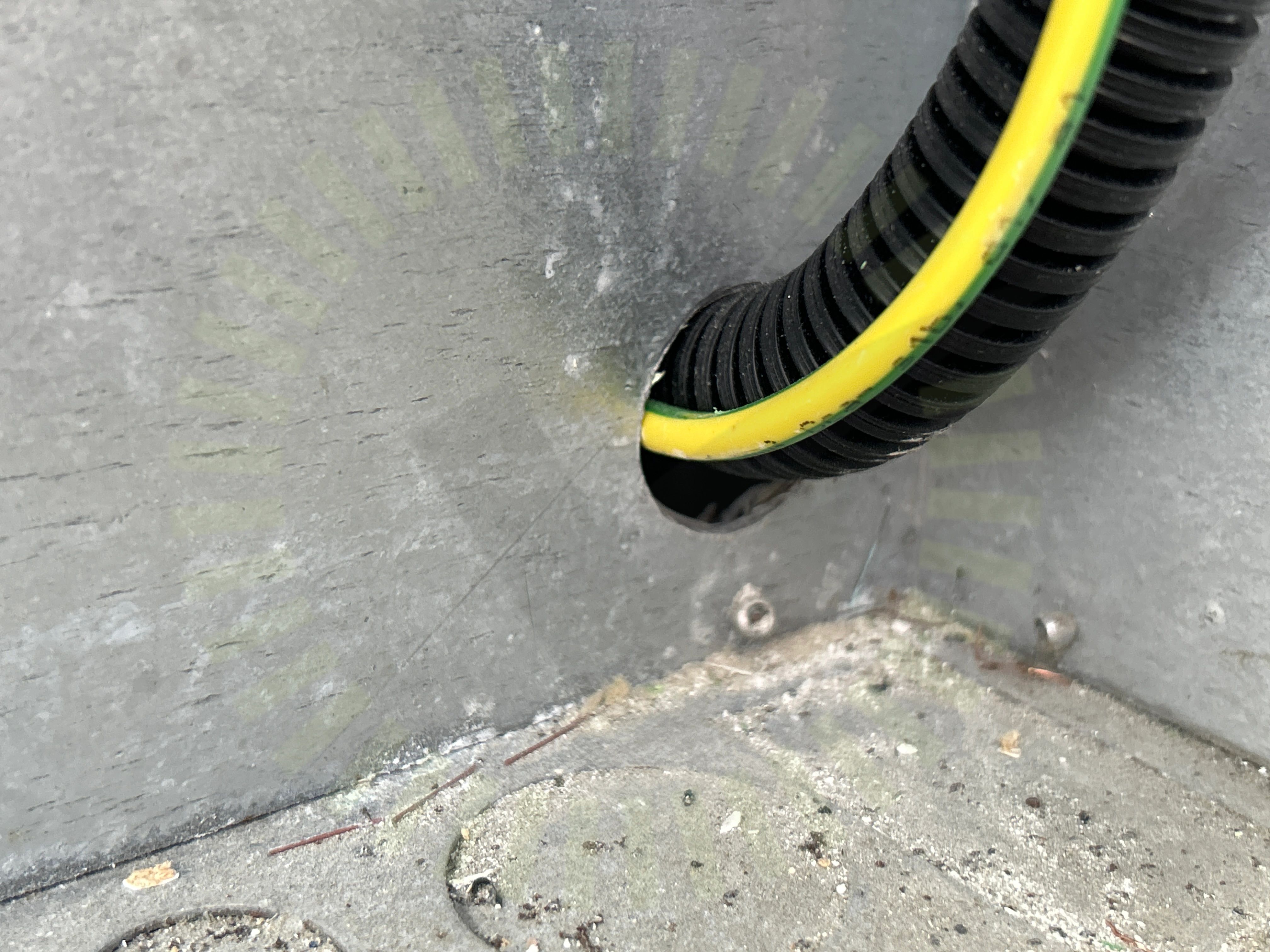

5.1 AC kablage skarp kant

Inte godkänd

Kabel ligger mot skarp kant.

Godkända kontrollpunkter

28/29

AC Anslutning Växelriktare

AC Böjradie

AC Genomföringar

AC Kablage dimensionering

AC Kablage förläggning

AC kablage skada

Avstånd närliggande objekt

Bakomliggande material

DC Genomföringar

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skada

DC Kablage skydd

DC Kontakter anslutning

DC Kontakter stress

Fastsäkring av produkt

Förskruvning

Huvudsäkring

Infästning

Jordning av chassi

Ledare Fastspända

Likspänningskomponenter

Märkning

Säkringsdimension

Ventilation

Väderbeständigt material

Väderskydd

Växelriktarens IP klassning
