Besiktningsrapport

7.4

Installation av
Nordpolen Energi
Datum
5 oktober 2023
Ort
Floda, Västra Götalands län

Infästningar

Infästningar

Skruvar korrekt

Skruvar korrekt

Föremål mot bakstycke

Föremål mot bakstycke

+ 11

+ 11
79% godkända
21% ej godkända

Om installationen

Paneler

Denim U M3 450 BB 120H

Montagesystem

K2: SingleRail: Single Hook 3S

Växelriktare

SunGrow: SG5-12RT

Tillbehör

Undercentral

Nordpolen Energi

Installerad av Nordpolen Energi som har ett medelhögt snittbetyg på 8.1 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt

Godkända kontrollpunkter
3/3
Avtal
Mätprotokoll DC
Strängschema

Tak 1, Denim U M3 450 BB 120H

Anmärkningar
3/14
Panelkablagets böjradie

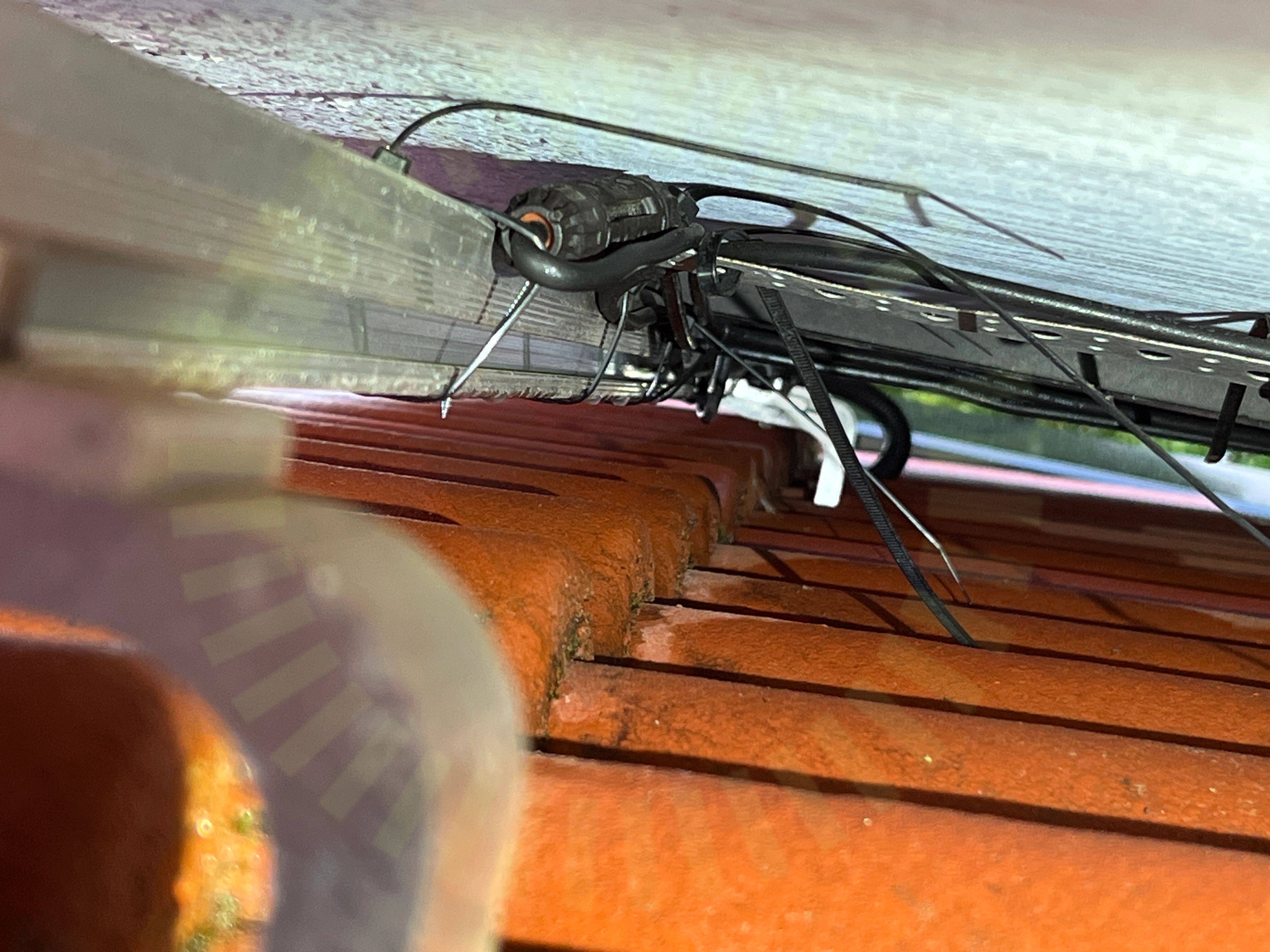

2.1 Panelkablagets böjradie

Inte godkänd

Kabelns böjradie är för skarp vid kontaktdon och ut från kopplingslåda.

SS 436 40 00 (522.8.3), Sida 248
Föremål mot bakstycke

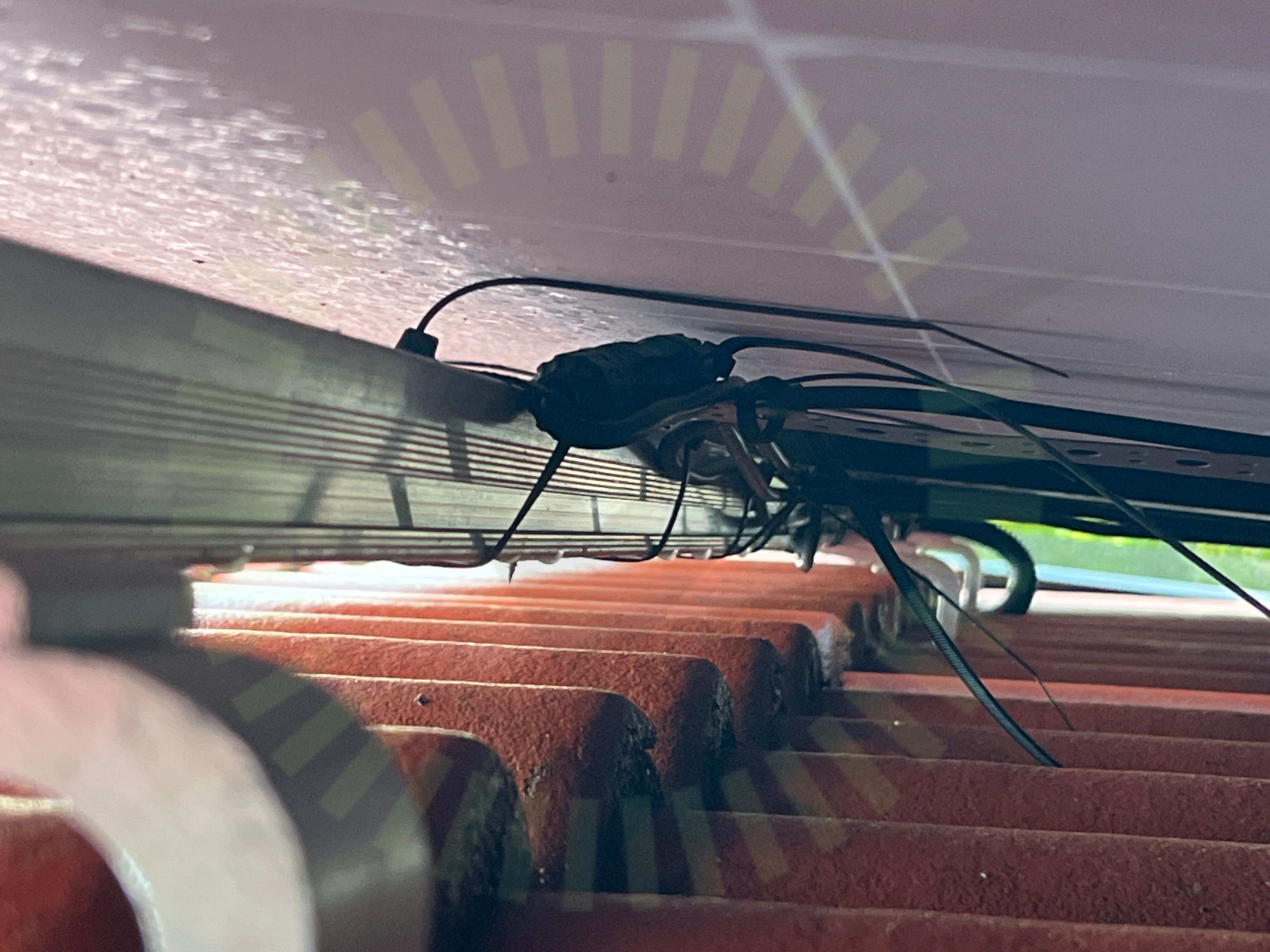

2.2 Föremål mot bakstycke

Inte godkänd

Föremål trycker mot panelens undersida.

Denim-installation-manual-BB-BW-20220829, Sida 5
Klämmornas placering
2.3 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

Denim-installation-manual-BB-BW-20220829, Sida 8-10
Godkända kontrollpunkter
10/14
Dräneringshål
Förbindelse av kontakter
Klämmornas överlappning
Kontaktdon
Panelramar separerade
Punktbelastning
Skador på panel
Skugga
Spänningar i ram
Stress på kontakter
Ej tillgängligt vid besiktning
1/14
Strängförläggning

Tak 1, K2: SingleRail: Single Hook 3S

Anmärkningar
9/24
Föremål mellan skena och panelram

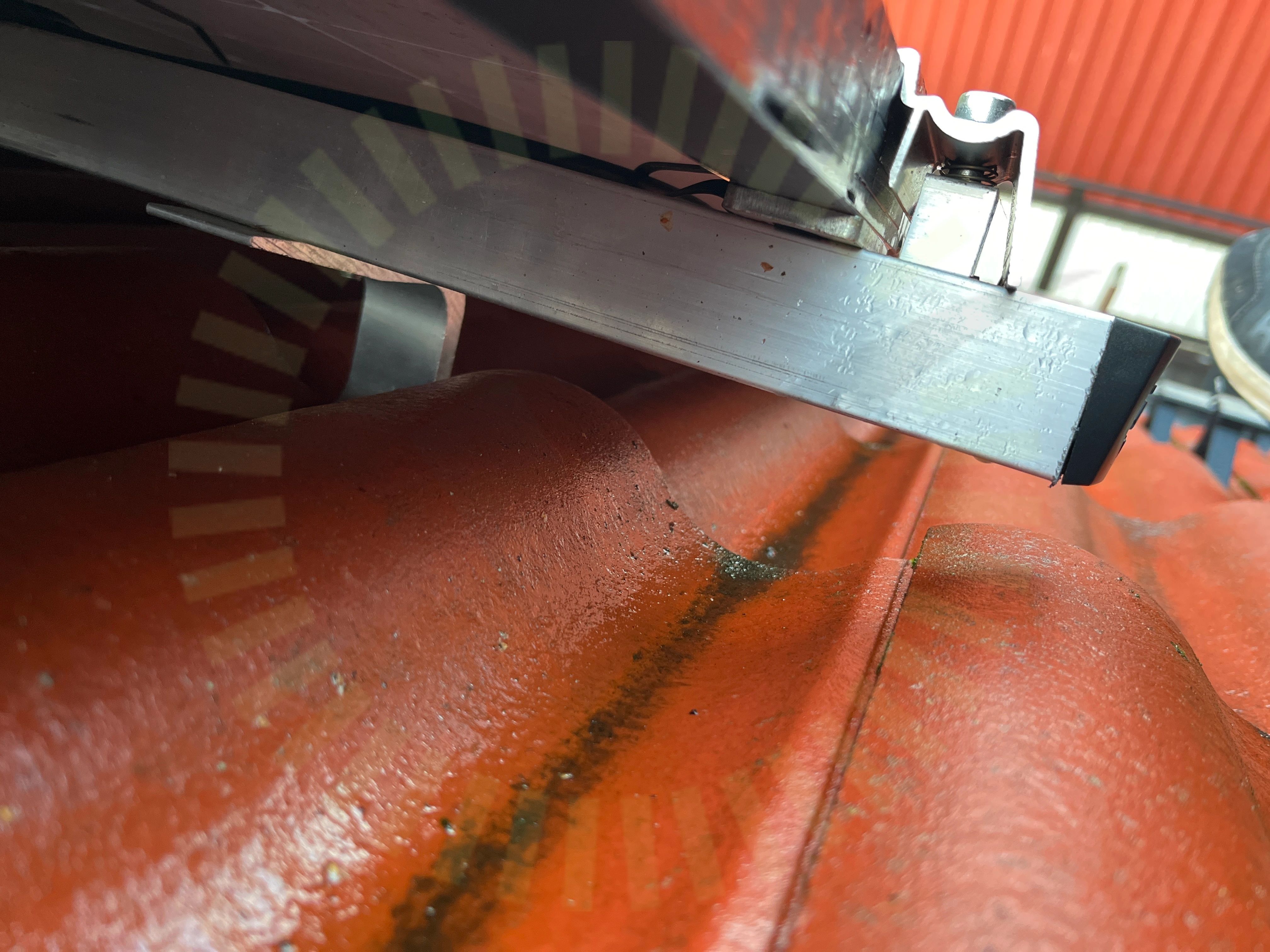

3.1 Föremål mellan skena och panelram

Inte godkänd

Distanser mellan skena och panel. Höjdjustering på valt sätt är olämpligt.

Infästning utanför takstol

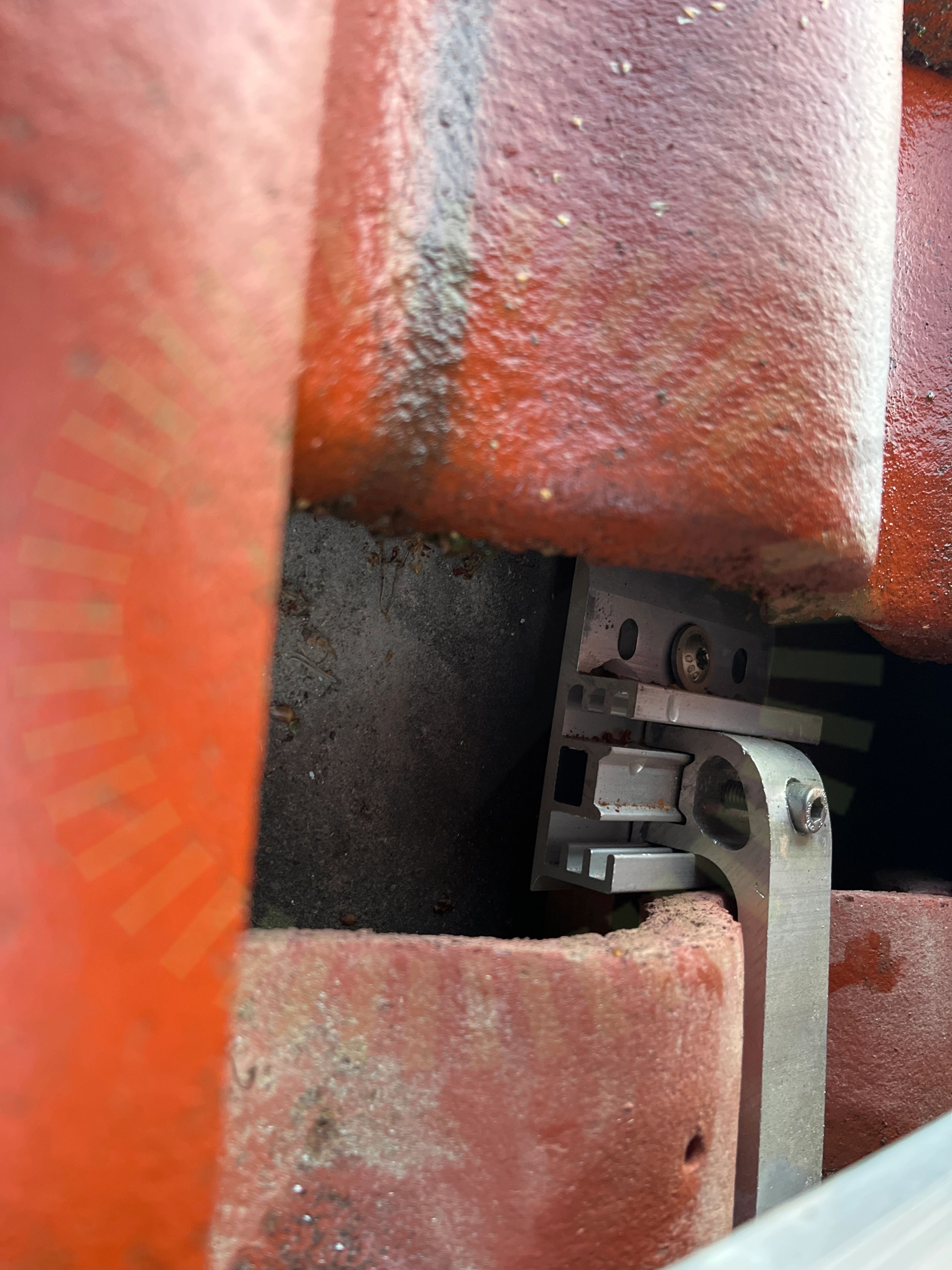

3.2 Infästning utanför takstol

Inte godkänd

Kroken i bild är inte korrekt monterad utanför takstol. Monteringen uppfyller inte tillverkarens anvisning om infästning utanför takstol.

SingleRail Roof Hooks Assembly en-DK-FJ-NO-SE V9 | 0923, Sida 22-23

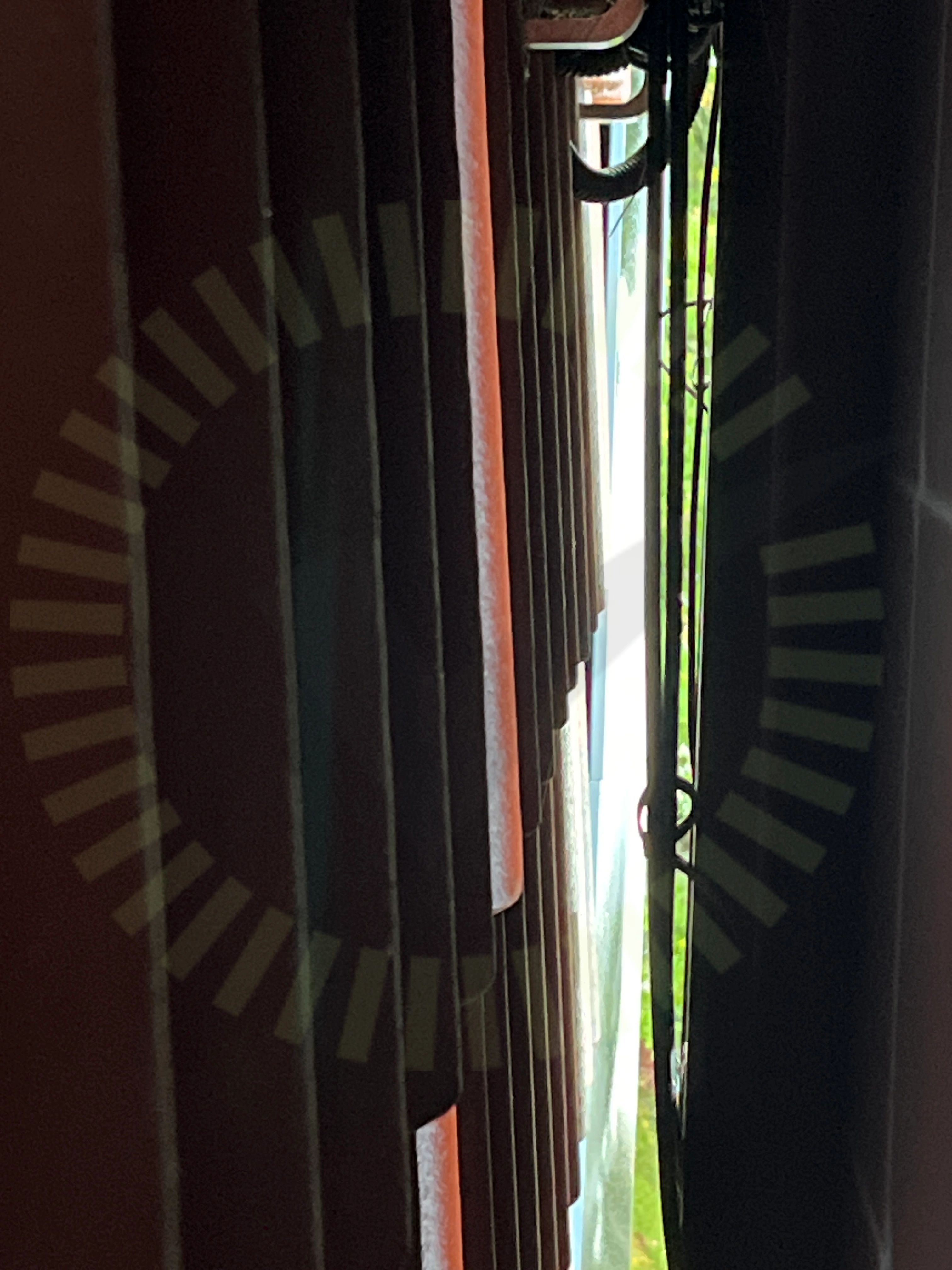

Kabeluppfästning
3.3 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd. Kablar hänger långa sträckor utan uppfästning.

SS 436 40 00 (712.522.101)
3.4 Skenornas överhäng

Inte godkänd

Överlämnad snö- och vindlastberäkning stämmer inte med verkligheten. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt. Uppmätt ca 15cm.

Snö- och vindlastberäkning
Infästningar
3.5 Infästningar

Inte godkänd

Majoriteten av infästningar sitter i råspont. Infästning ska ske i takstol med komplettering i råspont. Takstolarna är av stål och därför har man skruvat i råspont istället.

SingleRail Roof Hooks Assembly en-DK-FJ-NO-SE V9 | 0923, Sida 22
3.6 Snö- och Vindlastberäkning

Inte godkänd

Inmatade värden i lastberäkningen stämmer inte med verkligheten. Takets lutning är fel, det är samma lutning på båda takytorna.

Tillverkarens montageanvisningar
3.7 Takkrokarnas CC

Inte godkänd

Snö- och vindlastberäkning stämmer inte med verkligheten. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt. Uppmätt ca 135cm.

Snö- och vindlastberäkning
Underliggande takpanna
3.8 Underliggande takpanna

Inte godkänd

Takkrokar ligger mot den underliggande takpannan.

SingleRail Roof Hooks Assembly en-DK-FJ-NO-SE V9 | 0923, Sida 16
Skruvar korrekt

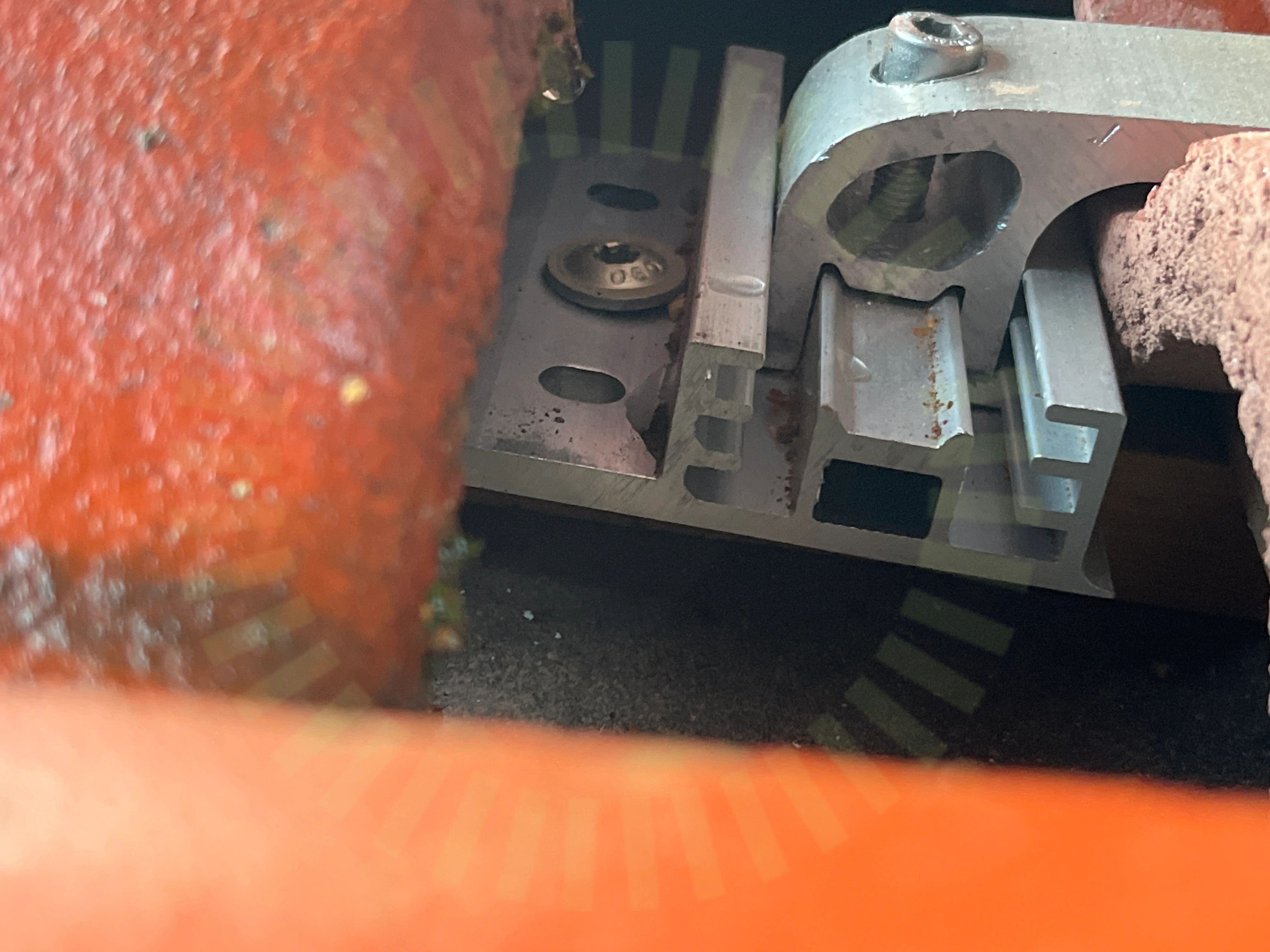

3.9 Skruvar korrekt

Inte godkänd

Skruvar ligger inte korrekt mot krokens bottendel.

Handbook Attach K2 roof hooks with flat head screw | Screews Assembly EN V7 | 0623, Sida 6
Godkända kontrollpunkter
14/24
DC kabel förläggning
Främmande material
Kabeldragning mellan takytor
Mittklämmor
Klämmans placering i skena
Placering
Skador
Skenans utstick för klämma
Skenornas infästning
Skenskarvar
Takets lutning
Tvådelad takkrok
Väderbeständigt material
Ändklämmor
Ej tillgängligt vid besiktning
1/24
Takgenomföring

Undercentral

Anmärkningar
1/7
PEN-ledare

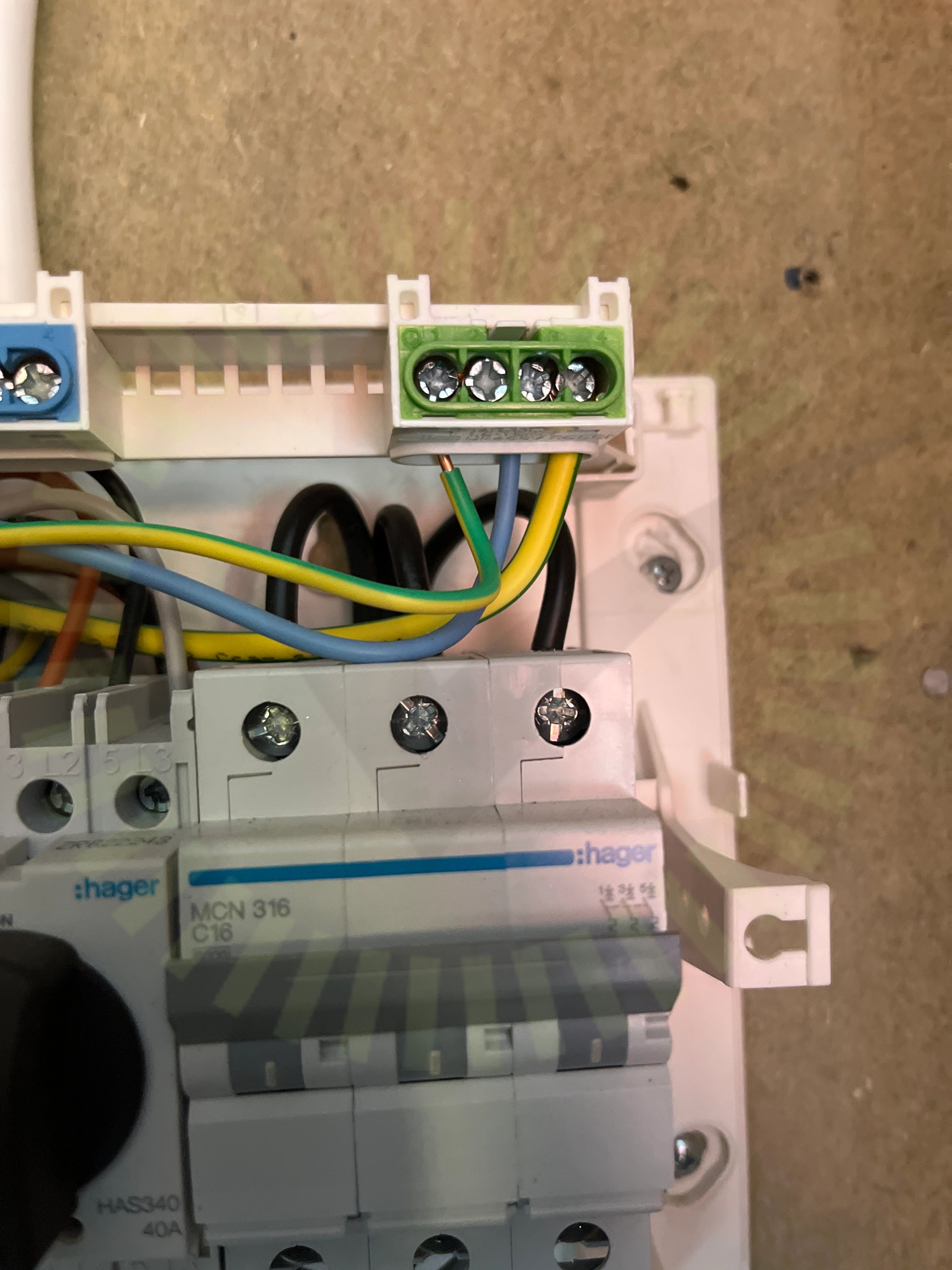

4.1 PEN-ledare

Inte godkänd

Installation utförd med fyrledarsystem. PEN ledare har felaktig dimension och är inte korrekt uppmärkt.

SS 436 40 00, utgåva 4, 543.4.1
Godkända kontrollpunkter
6/7
Böjradie
Förskruvningar
Infästning
IP-Klassning
Placering
Skydd mot beröring

Varselmärkning

Anmärkningar
1/5
Varning för likspänning
5.1 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid växelriktaren.

SS 436 40 00 (712.514.102)
Godkända kontrollpunkter
4/5
Informering av solceller
Missvisande varselmärkning
Tillförlitligt fäst
Varning för backspänning

Växelriktare

Anmärkningar
4/35
DC Max Ström

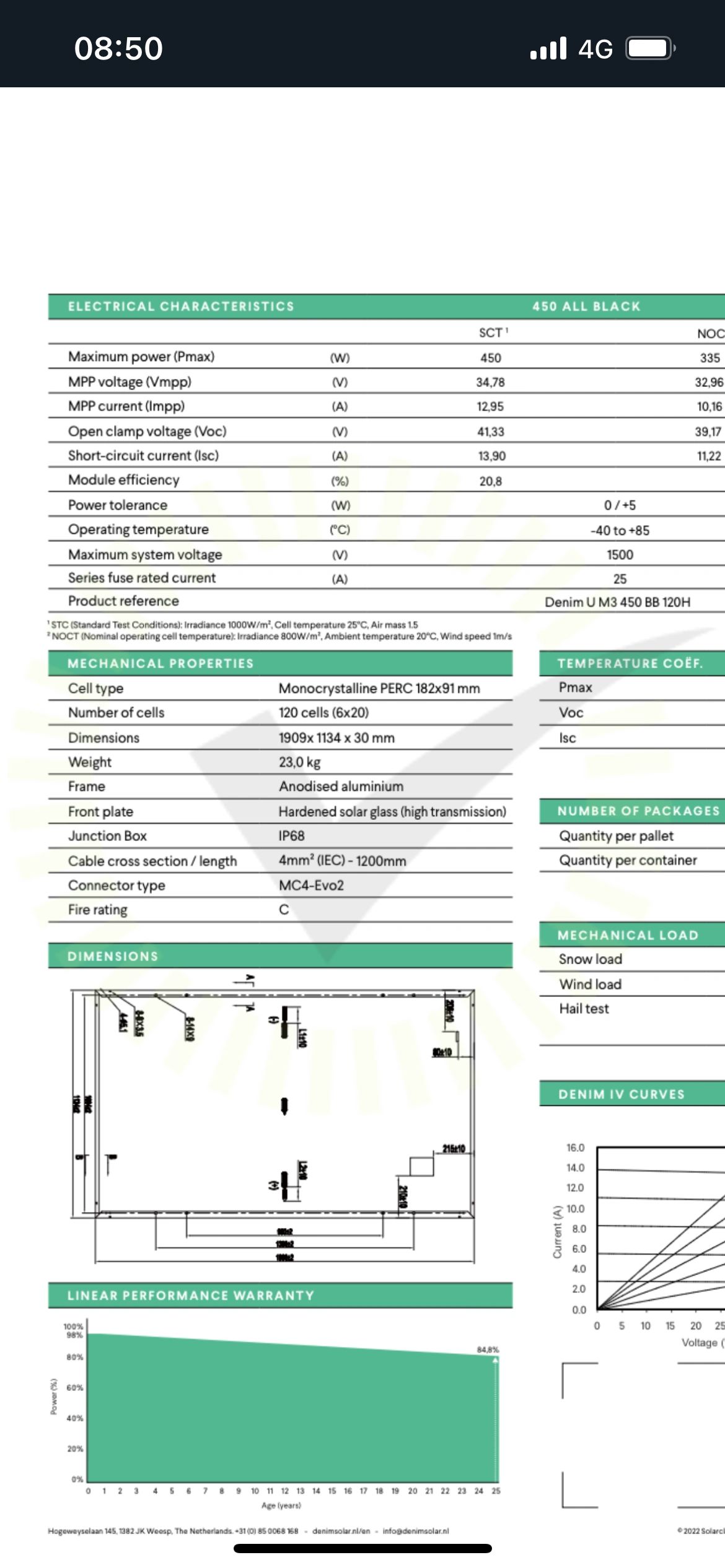

6.1 DC Max Ström

Rekommendation

Strängens maximala ström överstiger växelriktarens specifikationer vilket leder till något förlorad produktion.

SG3.0-20RT-UEN-Ver18-202212, Sida 112-121
Förskruvning
6.2 Förskruvning

Inte godkänd

Förskruvningen är inte korrekt installerad. 2 kablar i förskruvningen gjord för 1 kabel.

SG3.0-20RT-UEN-Ver18-202212, Sida 37-38
Genomföringar

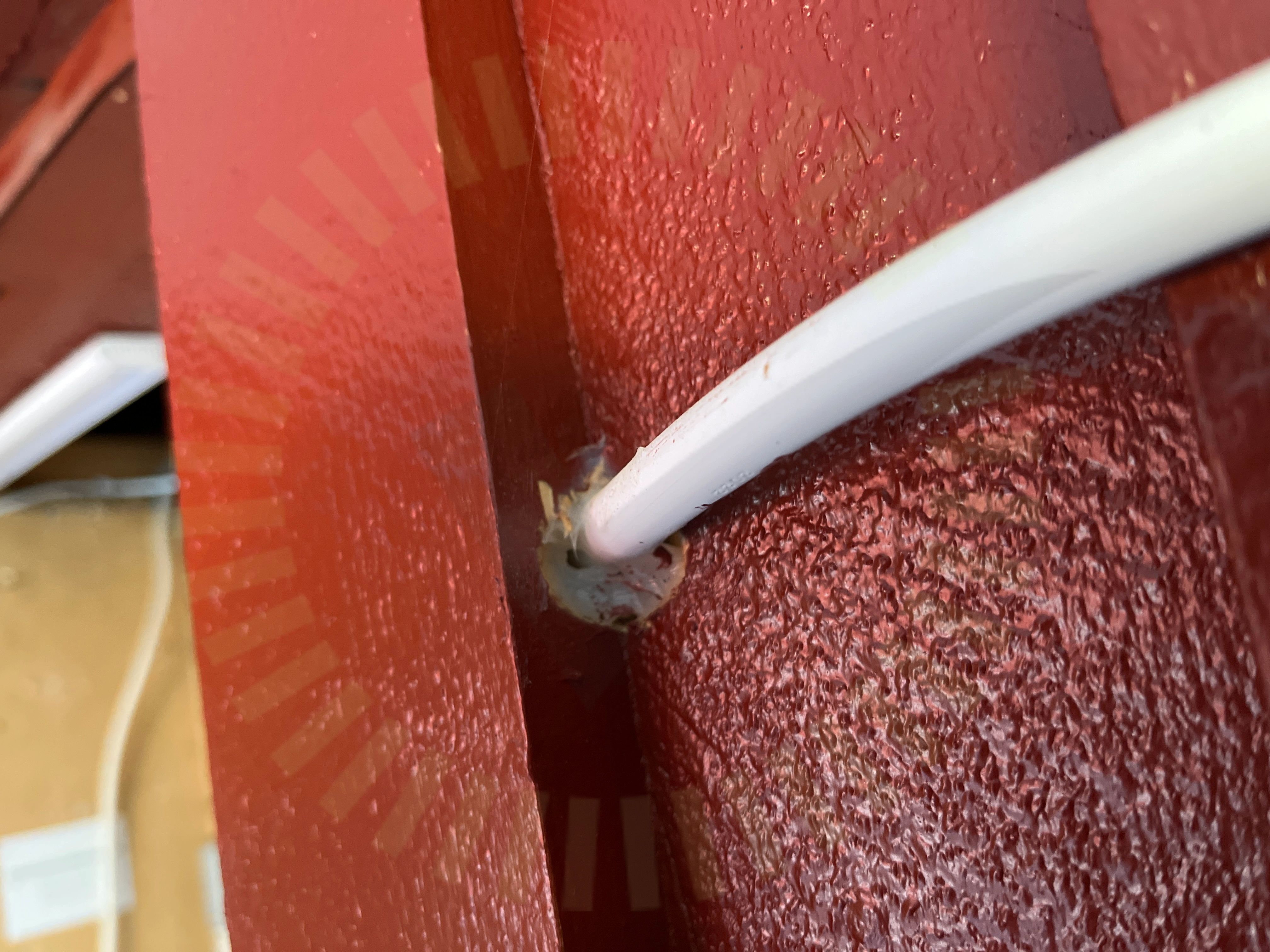

6.3 Genomföringar

Inte godkänd

Genomföring inte tillförlitligt tätad.

SS 436 40 00 (527.2.1)
Fastsäkring av produkt
6.4 Fastsäkring av produkt

Inte godkänd

Växelriktaren är inte fastsäkrad ordentligt.

SG3.0-20RT-UEN-Ver18-202212, Sida 18
Godkända kontrollpunkter
31/35
AC Anslutning Växelriktare
AC Böjradie
AC Kablage förläggning
Anslutning av ledare
Avstånd närliggande objekt
Bakomliggande material
DC Kablage egenskaper
DC Kablage förläggning
DC Kablage skydd
DC Kontakter
DC Max Spänning
DC Min Spänning
Dubbel matning
Enkelisolerade ledare
Huvudsäkring
Identifiering
Infästning
Jordning av chassi
Kabeldimensionering
Likspänningskomponenter
Mekanisk påverkan
Placering
Skadat kablage
Skarp kant
Stress på kontakter
Strängdesign
Säkringsdimension
Tillgänglighet
Väderbeständigt material
Väderskydd
Växelriktarens IP klassning
