Besiktningsrapport

6.8

Installation genom

GoSol Energi

Datum

26 augusti 2021

Ort

Göteborg, Västra Götalands län

Skenor: Korsskenor

Betongkrok: CC mått

Skenor: Överhäng

+ 6

75% godkända25% ej godkända

Om installationen

PanelerSTPXXXS - C54/U

MontagesystemCrossHook 4S: Single Rail

VäxelriktareSYMO 15.0-3-M

Installerad av GoSol Energi som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

2/3

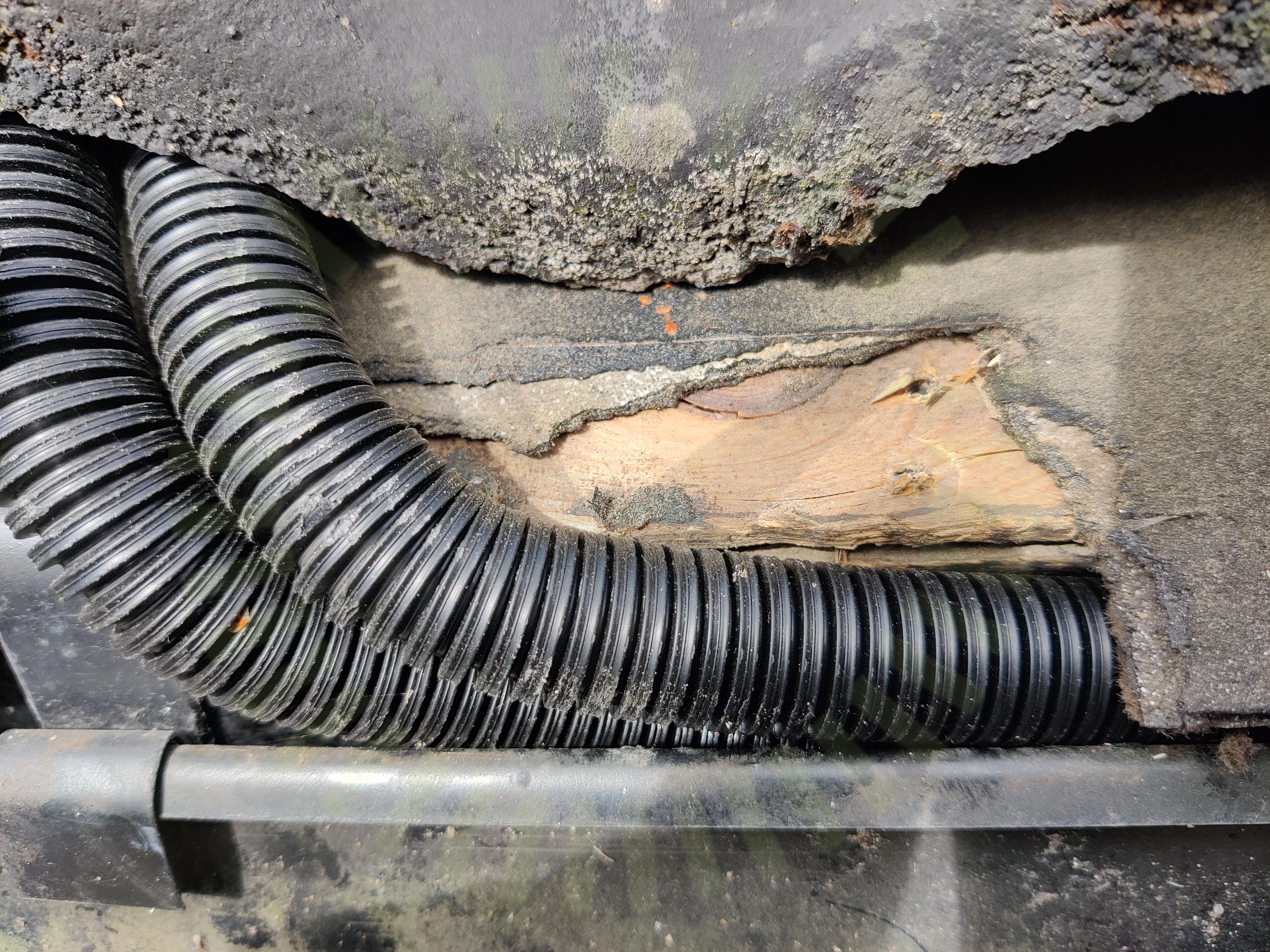

1.1 Skada

Inte godkänd

Skada hittad på fastigheten efter installation.

1.2 Skräp

Inte godkänd

Arbetsplatsen är ej städad efter installation.

Ej tillgängligt vid besiktning

1/3

Avtal

Dokumentation

Anmärkningar

8/8

2.1 Dokumentation: Drift och underhåll

Rekommendation

Drift och underhållsinformation kring solcellsanläggningen saknas.

2.2 Dokumentation: Flashlista

Rekommendation

Flashlista för panelerna saknas.

2.3 Dokumentation: Strängschema

Rekommendation

Strängschemat behövs för att visa var kablarna går på taket och vilka paneler det är som är sammankopplade.

2.4 Dokumentation: Växelriktare

Rekommendation

Resultatrapporten från projektering av växelriktaren saknas.

2.5 Produktinformation: Montagesystem

Inte godkänd

Produktinformation för montagesystemet saknas.

2.6 Produktinformation: Paneler

Inte godkänd

Produktinformation för panelerna saknas.

2.7 Produktinformation: Växelriktare

Inte godkänd

Produktinformation för växelriktaren saknas.

2.8 Dokumentation: Snö- och Vindlastberäkning

Inte godkänd

Tillverkarens montageanvisningar

Fronius: SYMO 15.0-3-M

Anmärkningar

2/29

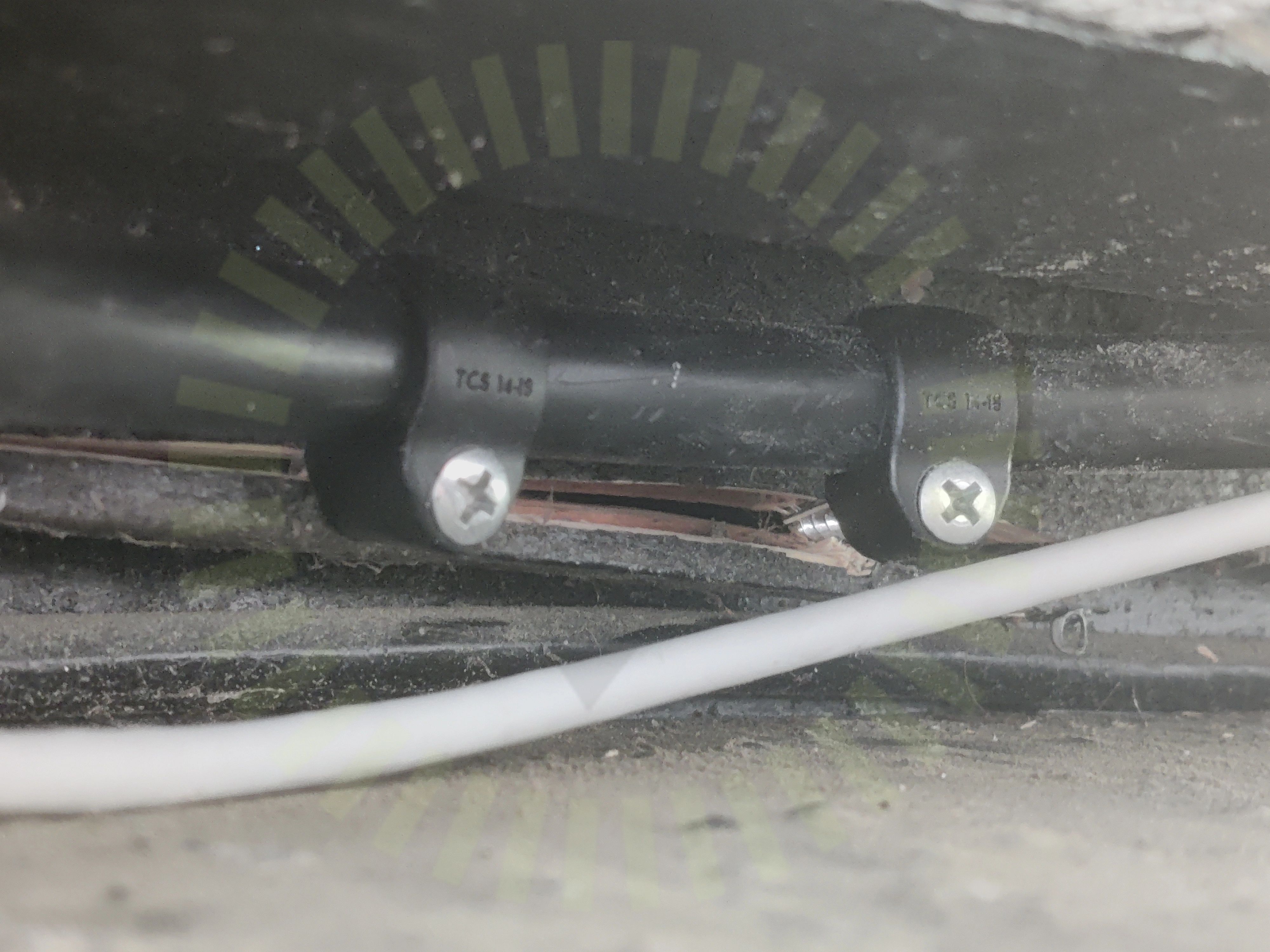

3.1 Transportsträckor AC: Uppfästning

Inte godkänd

Där ledare eller kablar inte har stöd utefter hela sin längd ska stöd anbringas med lämpliga mellanrum på ett sådans sätt att ledarna eller kablar inte skadas av sin egen tyngd.

SS 436 40 00 (522.8.4)

3.2 Varselmärkning: Varning för likström

Inte godkänd

Märkningen är inte utförd enligt gällande regler.

SS 436 40 00 (712.514) / (134.1.7)

Godkända kontrollpunkter

24/29

Elektriskt: KabeldimensionElektriskt: SäkringarTransportsträckor AC: GenomföringarTransportsträckor AC: Skador på kabelTransportsträckor AC: Termisk påverkanTransportsträckor AC: UV skyddTransportsträckor AC: VegetationTransportsträckor AC: Yttre påverkanTransportsträckor DC: Skador på kabelTransportsträckor DC: Termisk påverkanTransportsträckor DC: UppfästningTransportsträckor DC: UV SkyddTransportsträckor DC: Yttre påverkanVarselmärkning: Informering av solcellerVarselmärkning: Varning för backspänningVäxelriktare: Placering: VentilationVäxelriktare: El: DubbelisoleradVäxelriktare: InternetVäxelriktare: Placering: AvståndVäxelriktare: Placering: Direkt solljusVäxelriktare: Placering: InfästningVäxelriktare: Placering: Rakt monteradVäxelriktare: Placering: UtrymmeVäxelriktare: Placering: Värmeutveckling

Ej tillgängligt vid besiktning

3/29

Transportsträckor DC: Genomföringar Varselmärkning: Tillförlitligt fästVäxelriktare: El: Dimensionering

K2: CrossHook 4S: Single Rail

Anmärkningar

10/32

4.1 Betongkrok: Avstånd panna

Inte godkänd

Om kroken ligger an eller är för nära den underliggande pannan riskerar den pannan att spricka.

Tillverkarens anvisningar

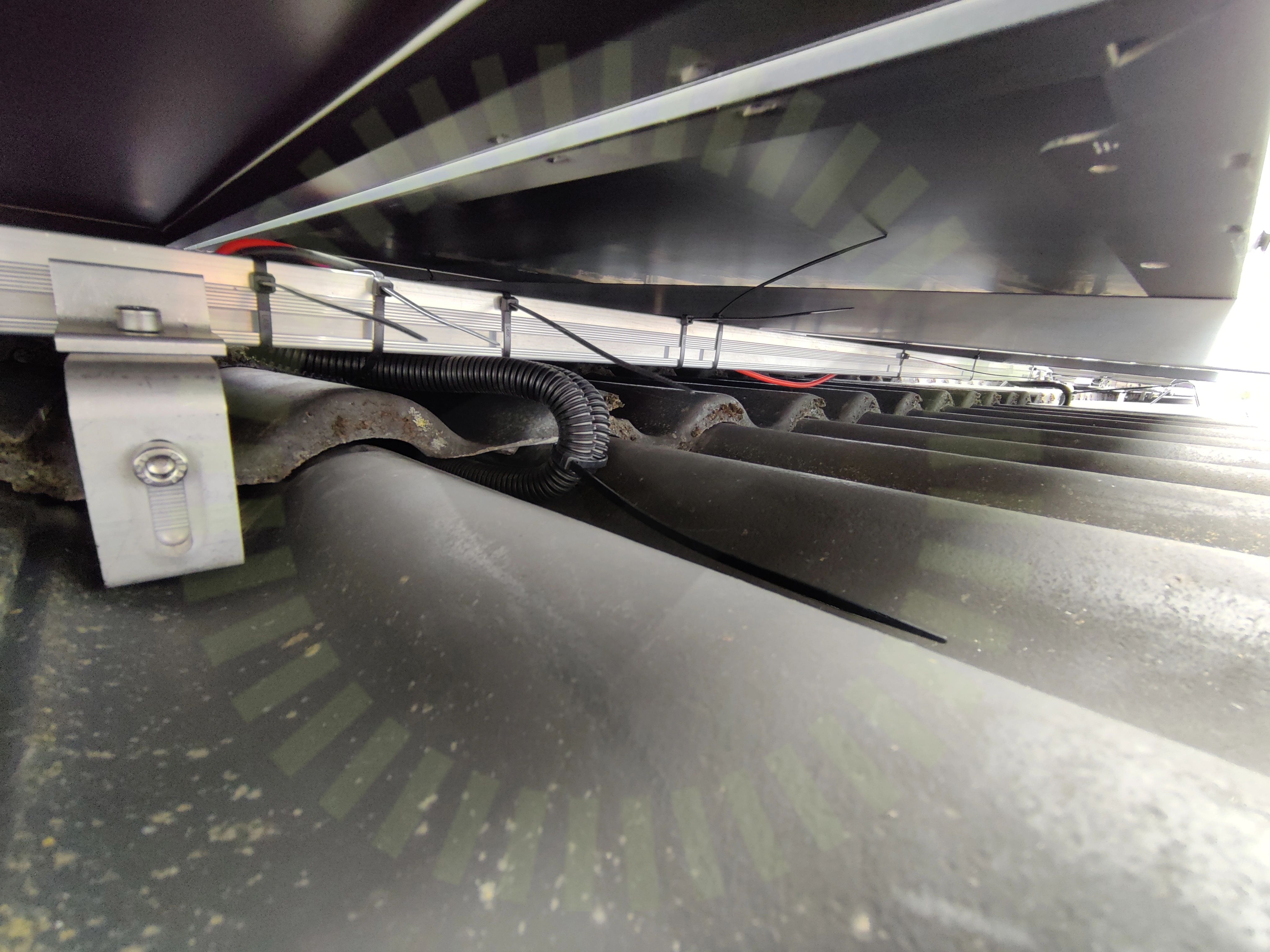

4.2 Betongkrok: CC mått

Inte godkänd

Infästningen är inte monterad med korrekt CC mått.

Tillverkarens anvisningar

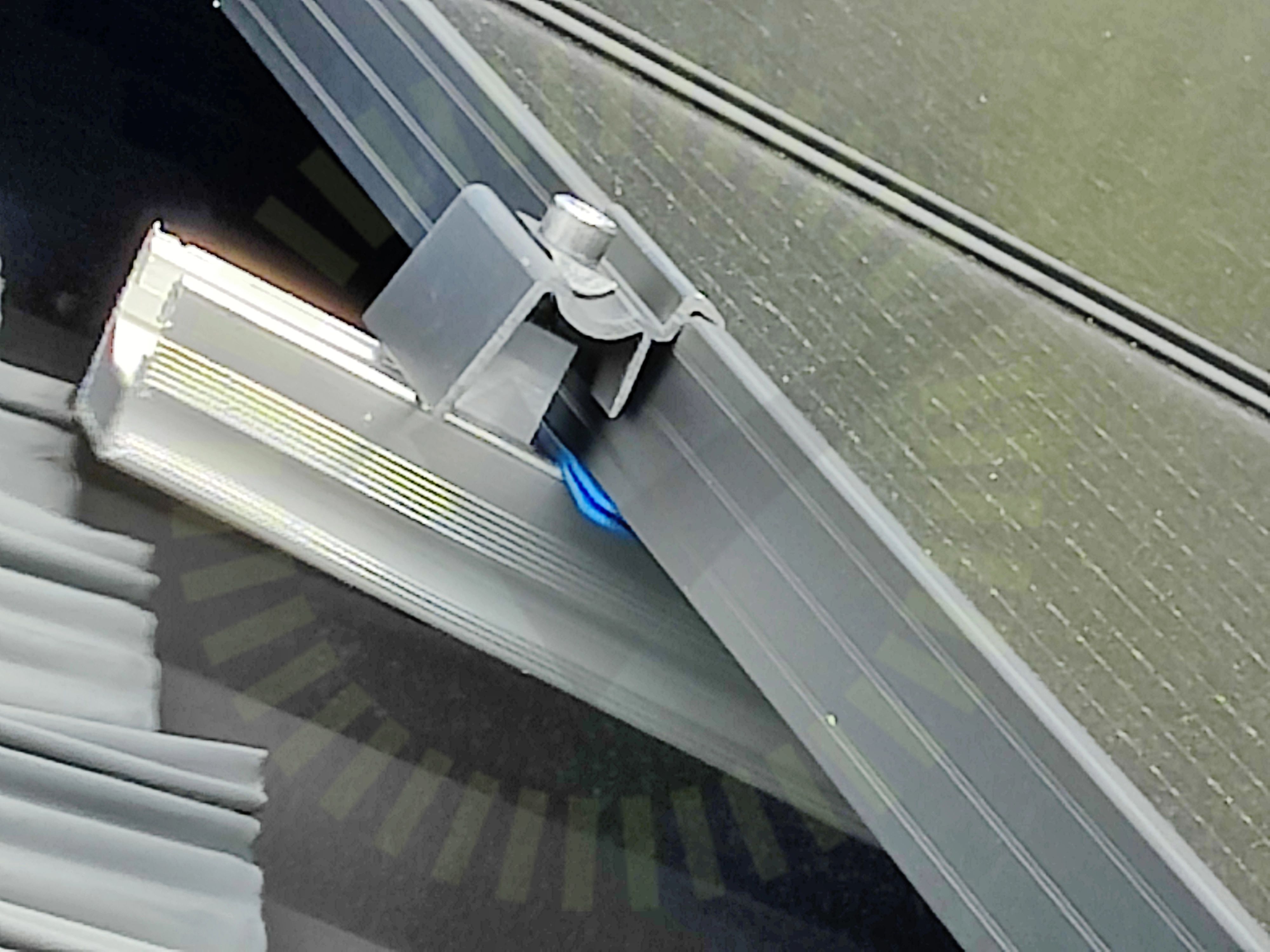

4.3 Montagesystem: Distans

Inte godkänd

Distanser mellan skenan och panelen är inte hållbart.

Tillverkarens anvisningar

4.4 Montagesystem: Distans

Inte godkänd

Distanser mellan skenan och panelen är inte hållbart.

Tillverkarens anvisningar

4.5 Betongkrok: CC mått

Inte godkänd

Infästningen är inte monterad med korrekt CC mått.

Tillverkarens anvisningar

4.6 Likströmskabel: Uppfästning

Inte godkänd

Kablar är inte monterade så att det inte finns risk att kablaget skadas över tid.

SS 436 40 00 (712.521.101 och 522.8.4)

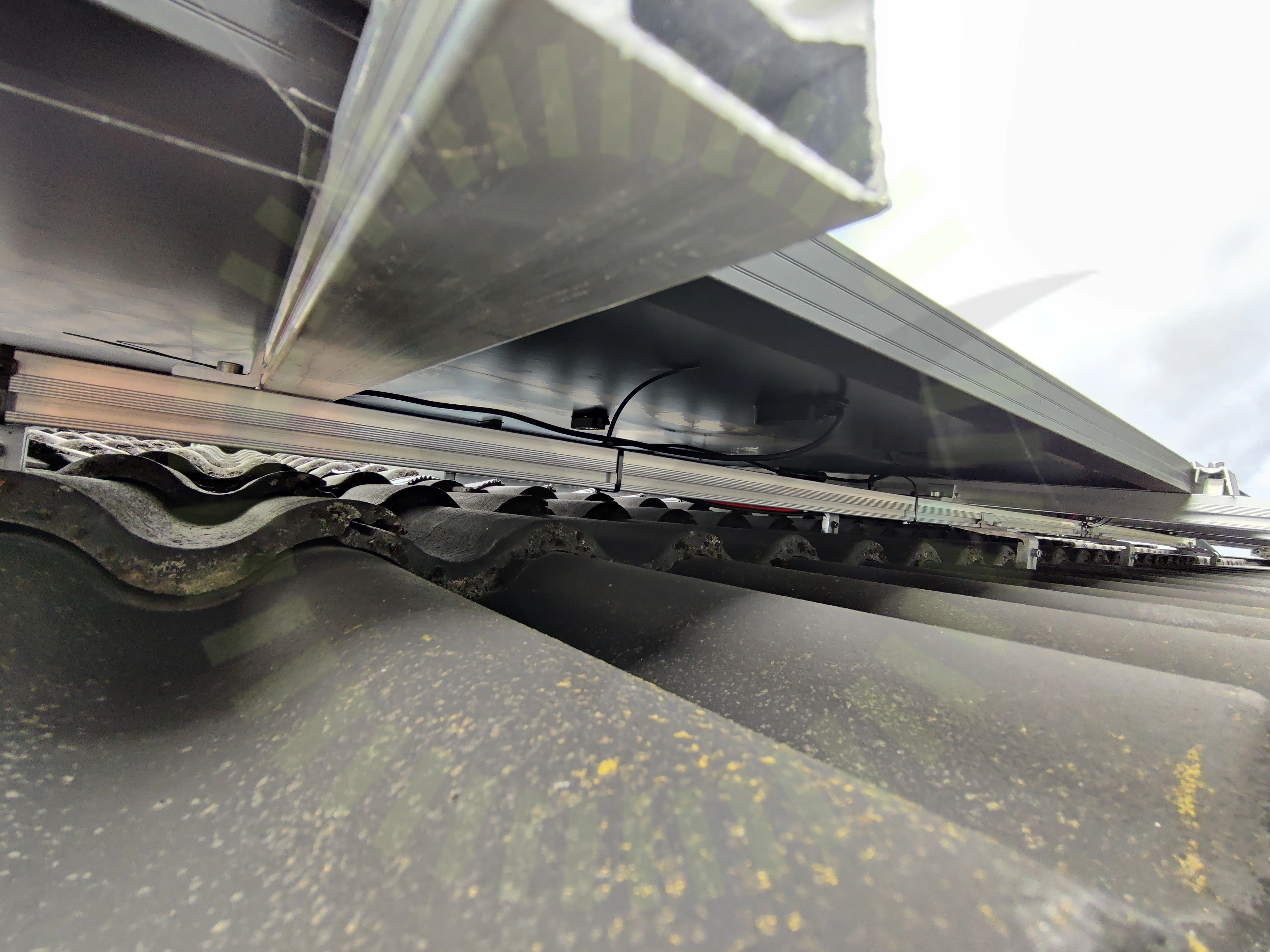

4.7 Skenor: Korsskenor

Inte godkänd

Beslagen som håller skenorna fast i varandra är inte korrekt installerade.

Tillverkarens anvisningar

4.8 Skenor: Korsskenor

Inte godkänd

Beslagen som håller skenorna fast i varandra är inte korrekt installerade.

Tillverkarens anvisningar

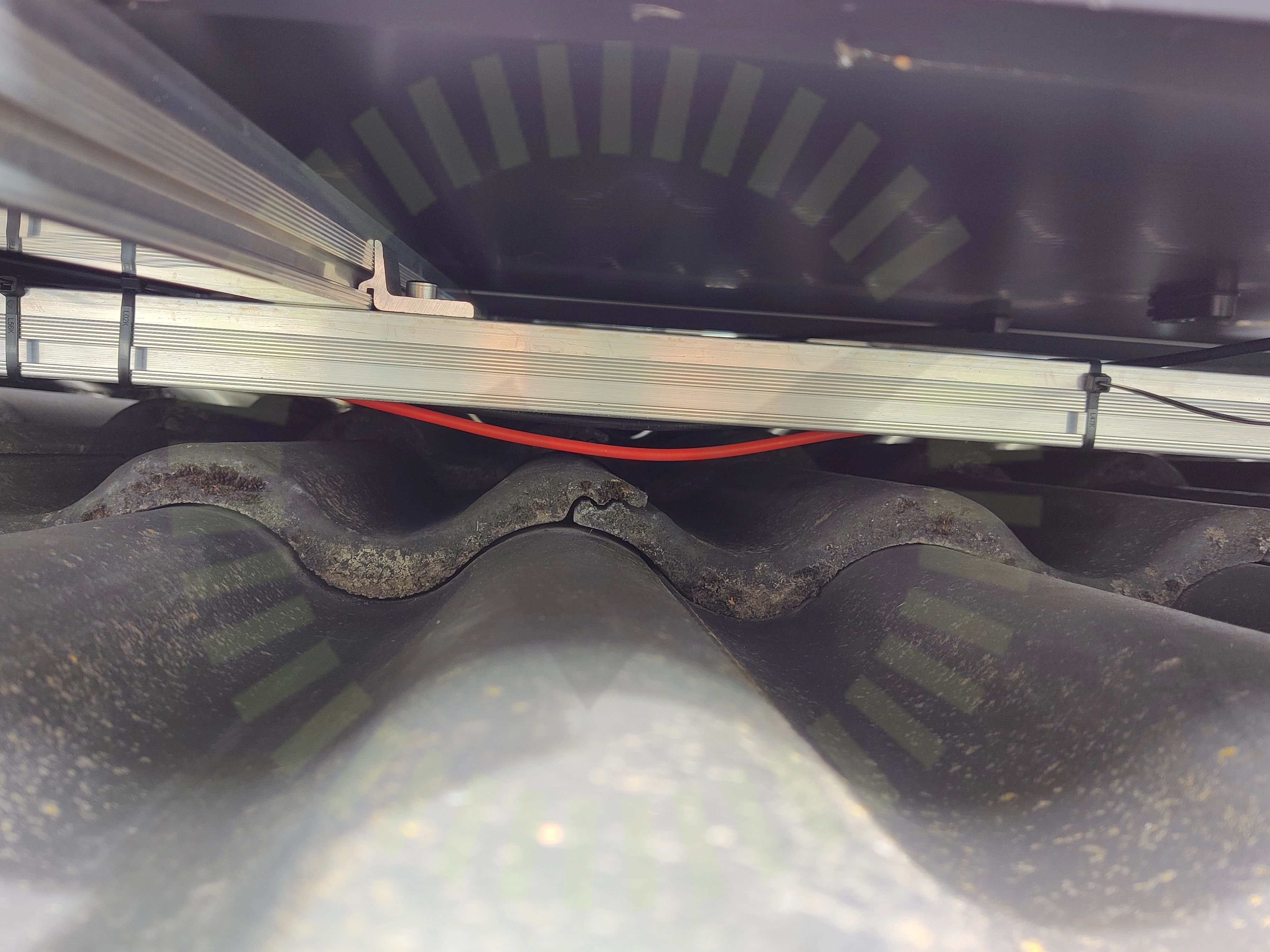

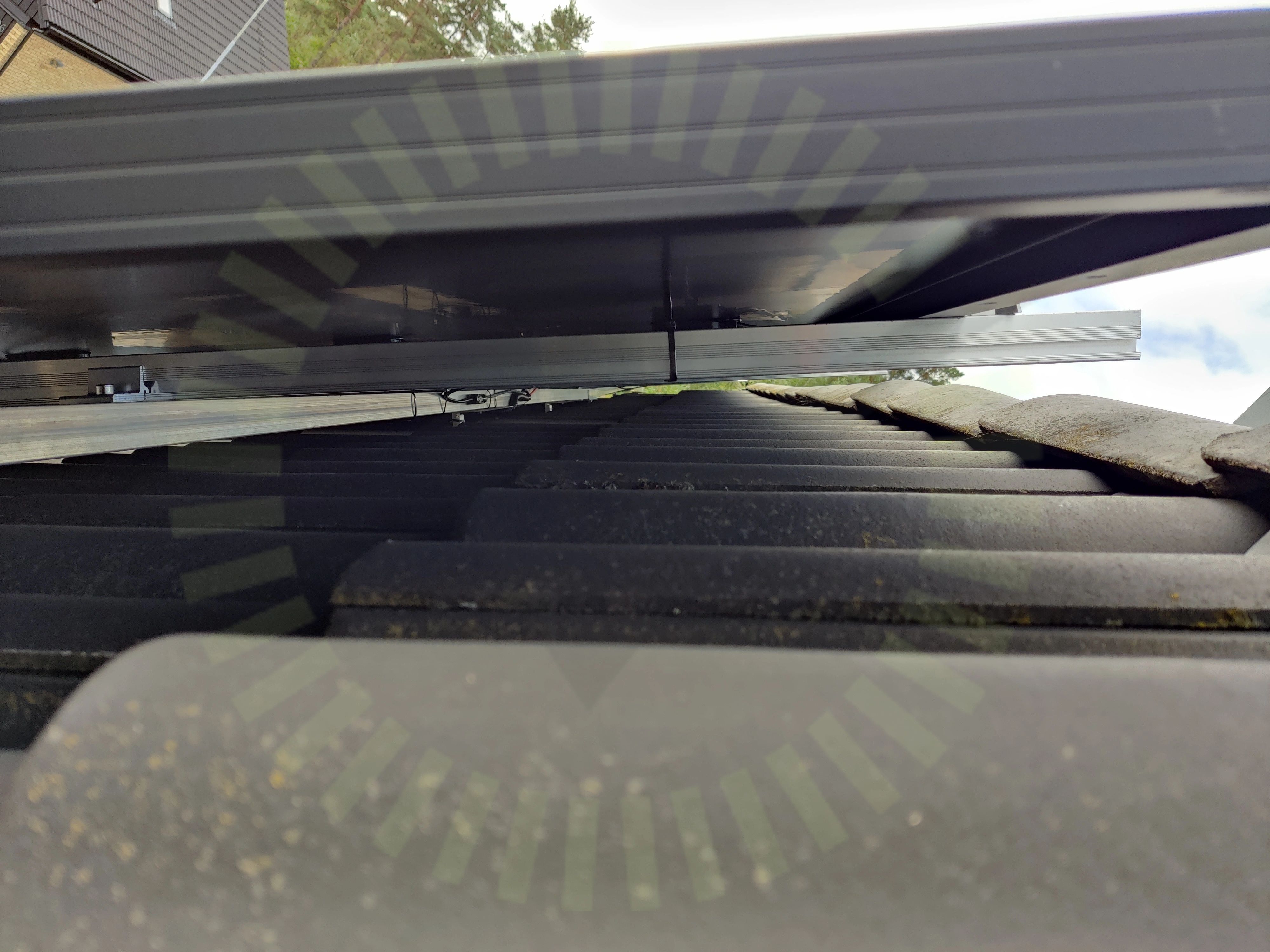

4.9 Skenor: Överhäng

Inte godkänd

Överhänget stämmer inte överens med lastberäkningen eller tillverkarens anvisningar.

Tillverkarens anvisningar

4.10 Skenor: Överhäng

Inte godkänd

Överhänget stämmer inte överens med lastberäkningen eller tillverkarens anvisningar.

Tillverkarens anvisningar

Godkända kontrollpunkter

19/32

Betongkrok: Avstånd pannaBetongkrok: UrspårningBetongkrok: UrspårningLikströmskabel: Skarp kantLikströmskabel: Skarp kantLikströmskabel: SkyddLikströmskabel: SkyddLikströmskabel: UppfästningLikströmskabel: Väderbeständigt materialLikströmskabel: Väderbeständigt materialMontagesystem: SkadorMontagesystem: SkadorMontagesystem: TaklutningMontagesystem: TaklutningSkenor: InfästningSkenor: InfästningSkenor: SkarvSkenor: SlutfästeSkenor: Slutfäste

Ej tillgängligt vid besiktning

3/32

Betongkrok: InfästningBetongkrok: InfästningSkenor: Skarv

SunTech: STPXXXS - C54/U

Anmärkningar

4/28

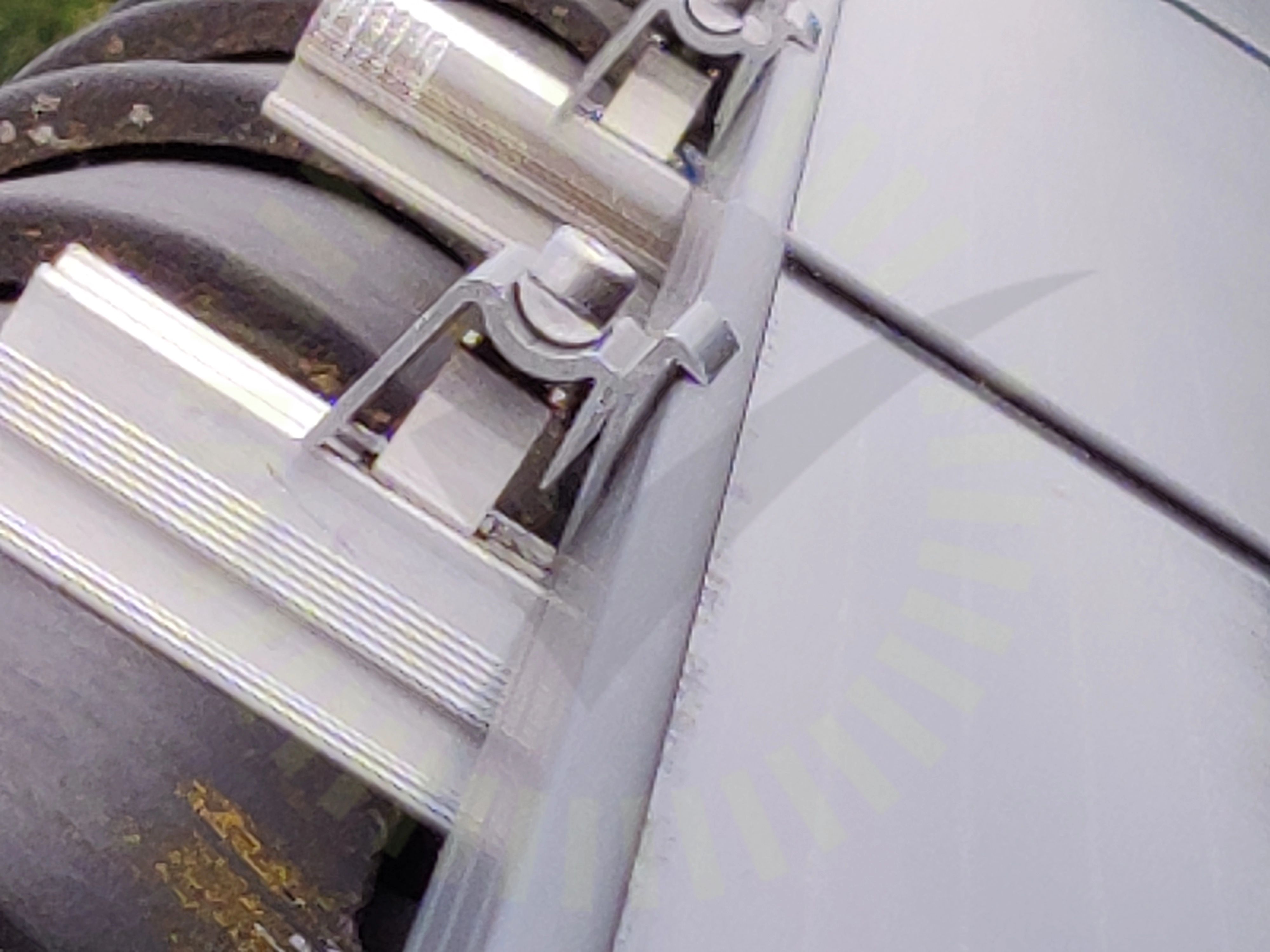

5.1 Solpaneler: Fästen: Överlappning

Inte godkänd

Panelklämmans överlappning på panelens ram stämmer inte överens med tillverkarens anvisningar.

Tillverkarens anvisningar

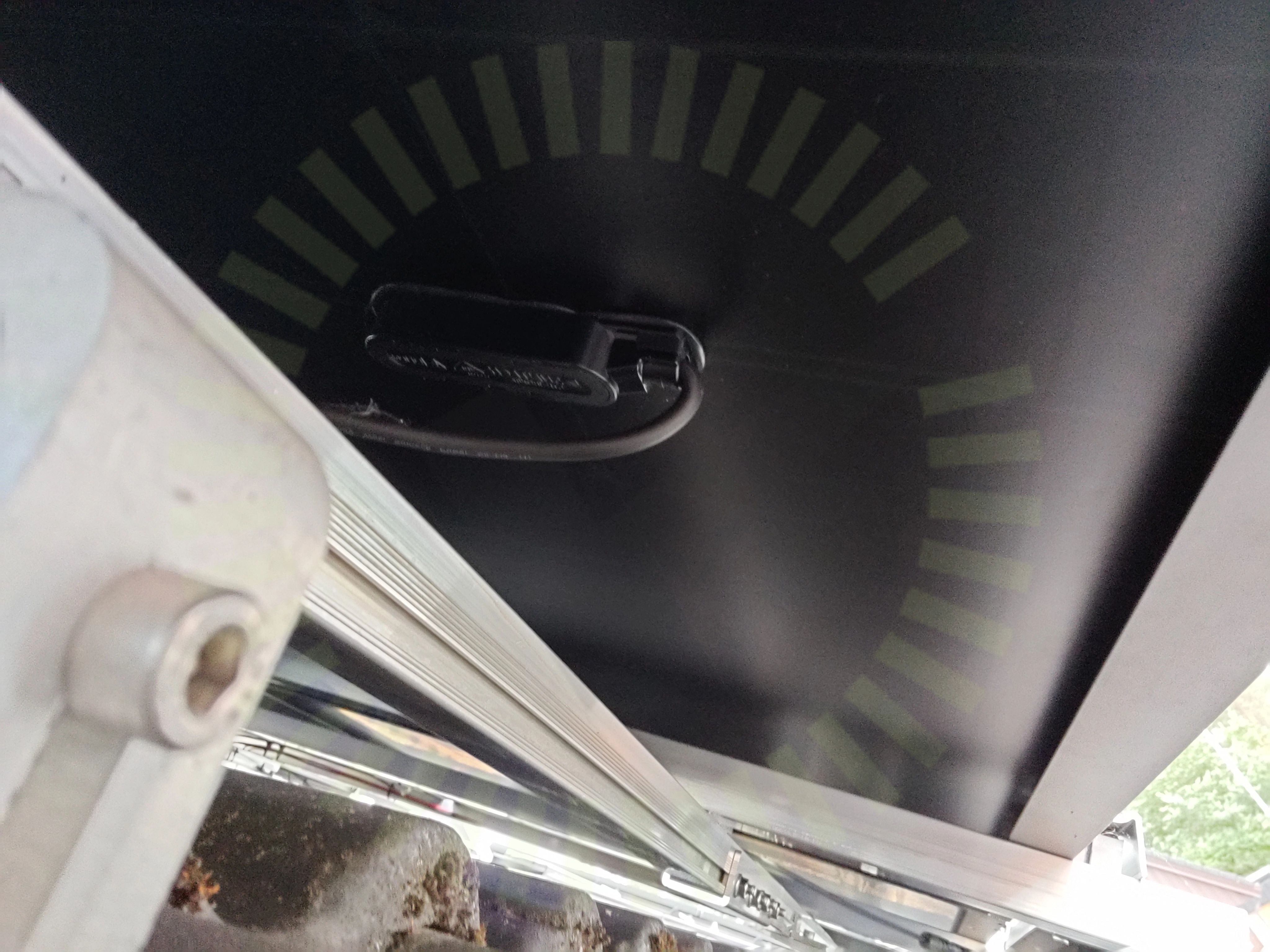

5.2 Solpaneler: Kablar: Dragavlastade

Inte godkänd

Ledare i ett system ska vara avlastade så att ledare inte skadas eller anslutning utsätts för dragbelastningar.

SS 436 40 00 (522.8.3)

5.3 Solpaneler: Kablar: Dragavlastade

Inte godkänd

Ledare i ett system ska vara avlastade så att ledare inte skadas eller anslutning utsätts för dragbelastningar.

SS 436 40 00 (522.8.3)

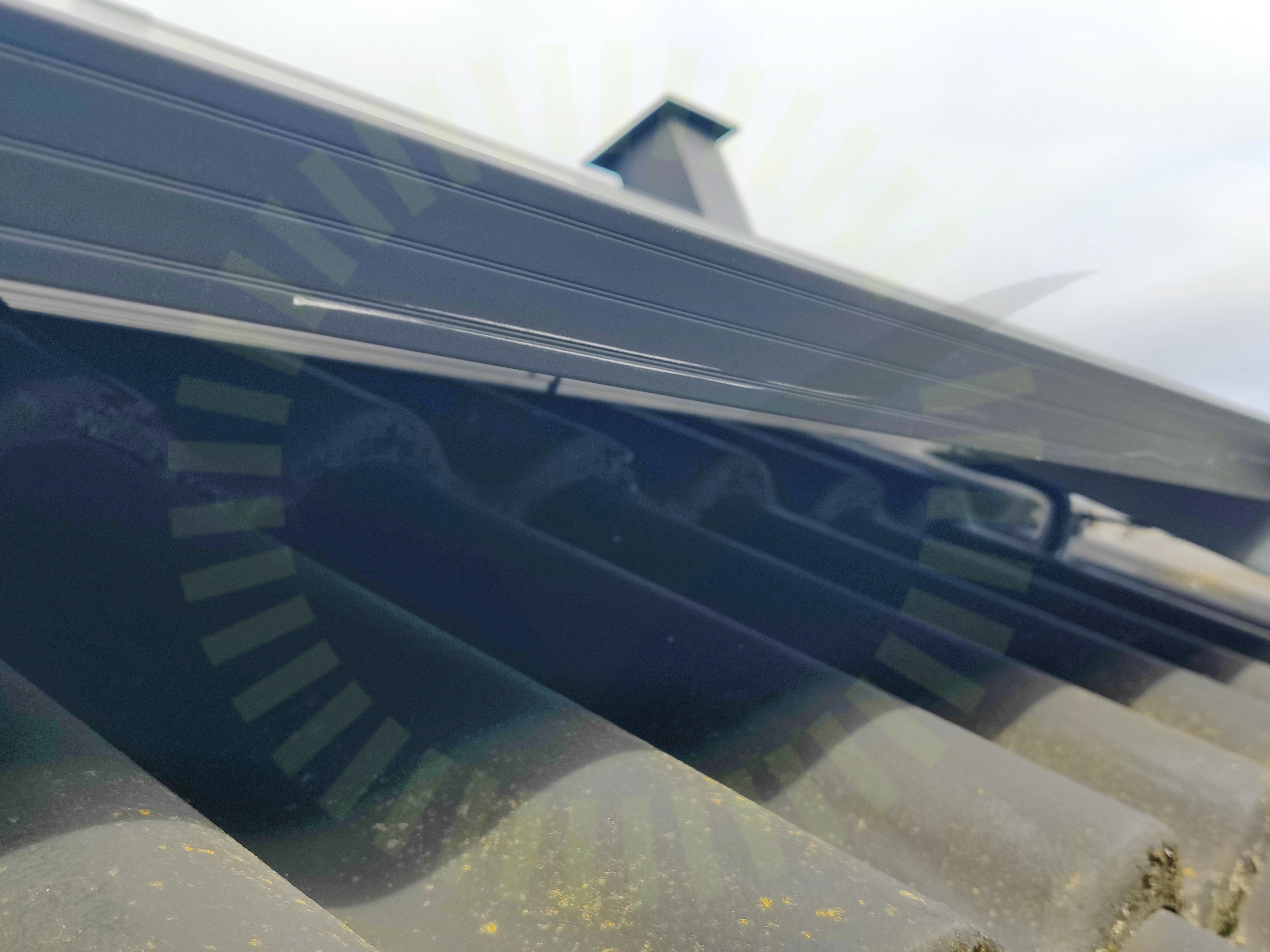

5.4 Solpaneler: Ram: Repor

Inte godkänd

Panelernas ramar har repor.

Tillverkarens anvisningar

Godkända kontrollpunkter

24/28

Solpaneler: Avstånd till tak (Rek.)Solpaneler: Avstånd till tak (Rek.)Solpaneler: Bakstycke: FöremålSolpaneler: Bakstycke: FöremålSolpaneler: Bakstycke: ReporSolpaneler: Bakstycke: ReporSolpaneler: Fästen: PlaceringSolpaneler: Fästen: PlaceringSolpaneler: Fästen: StorlekSolpaneler: Fästen: StorlekSolpaneler: Fästen: ÖverlappningSolpaneler: Glas: ReporSolpaneler: Glas: ReporSolpaneler: Kablar: KontakterSolpaneler: Kablar: KontakterSolpaneler: LutningSolpaneler: LutningSolpaneler: Ram: DräneringshålSolpaneler: Ram: DräneringshålSolpaneler: Ram: MellanrumSolpaneler: Ram: MellanrumSolpaneler: Ram: ReporSolpaneler: Ram: SkadorSolpaneler: Ram: Skador
