Besiktningsrapport

8.3

Installation av

Kungstak

Datum

21 juli 2023

Ort

Alingsås, Västra Götalands län

Takstolsinfästning

Kabeldragning mellan takytor

Underliggande takpanna

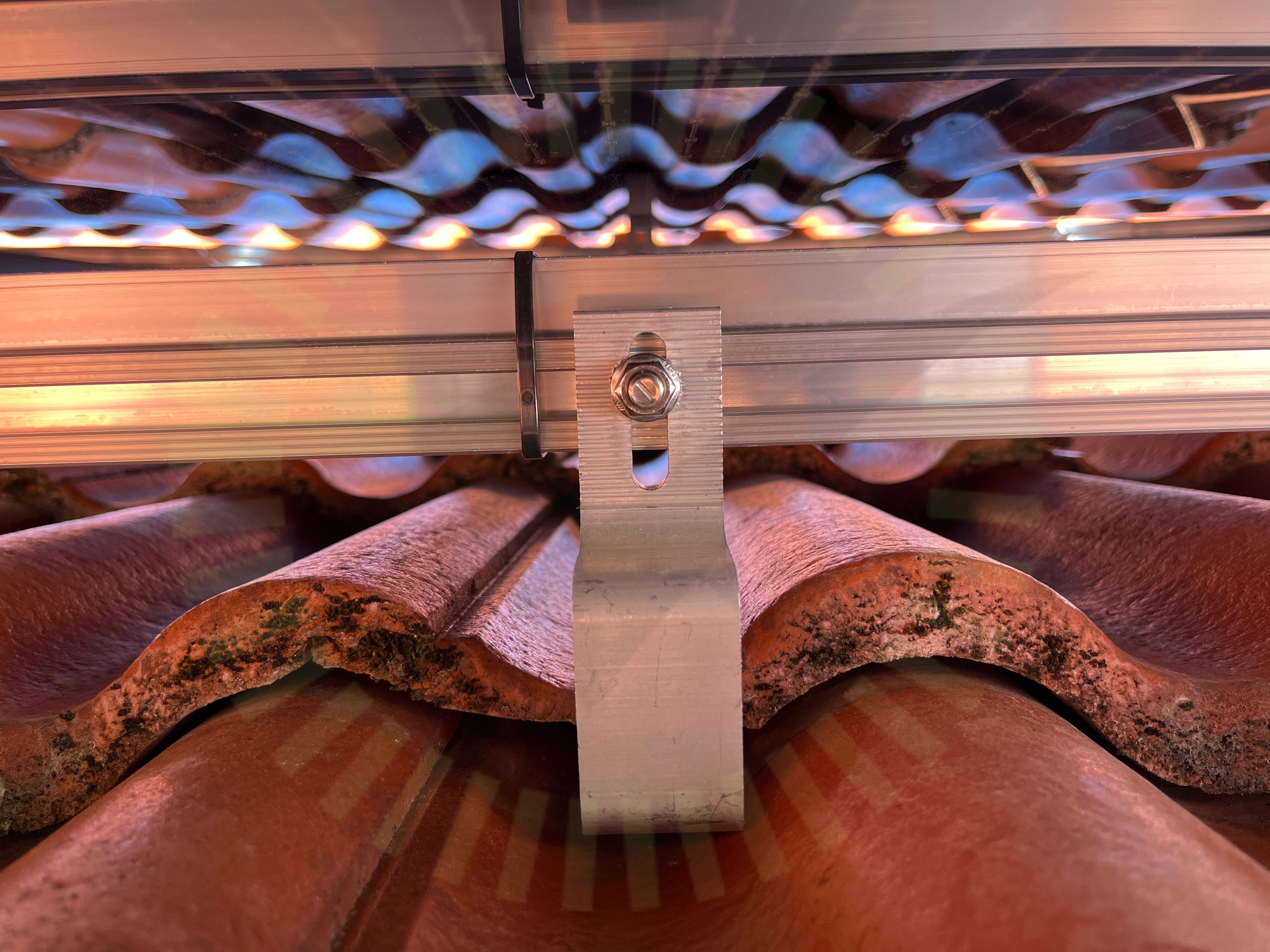

+ 9

80% godkända

20% ej godkända

Om installationen

Paneler

Solitek: BLACKSTAR SOLID B.60

Montagesystem

FixNordic: Betonpannor

Växelriktare

GoodWe: GW5-10kW ET Series

Tillbehör

Undercentral

Installerad av Kungstak som har ett medelhögt snittbetyg på 8.3 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Panntak, FixNordic: Betonpannor (27)Panntak, Solitek: BLACKSTAR SOLID B.60 (15)Undercentral (10)Varselmärkning (5)Växelriktare (37)

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

1/3

Avtal

Panntak, FixNordic: Betonpannor

Anmärkningar

8/24

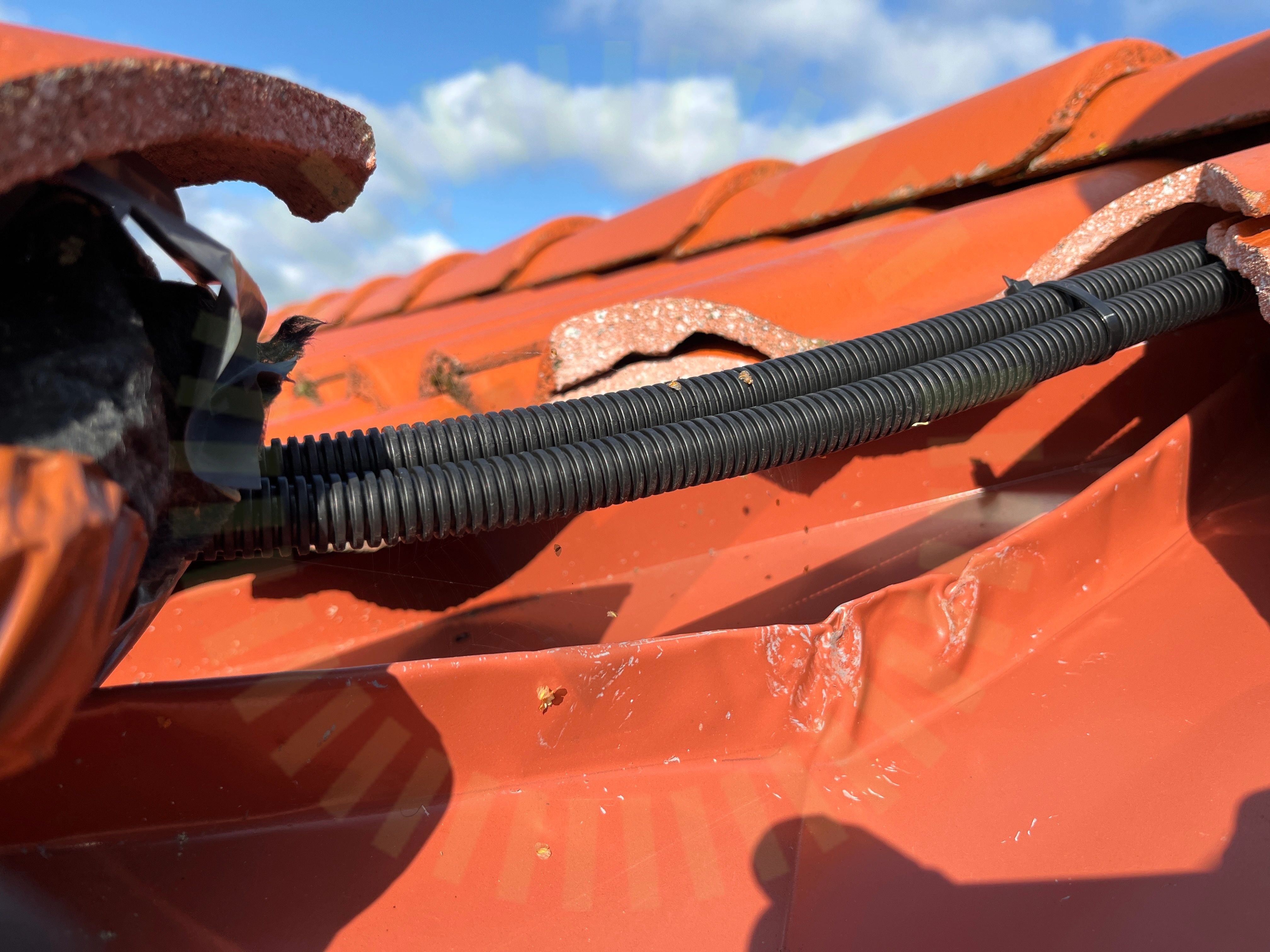

2.1 Kabeldragning mellan takytor

Inte godkänd

Kabeldragning mellan takytor är inte fastsäkrad.

2.2 Råspontsinfästning

Inte godkänd

Underlag för råspontsinfästning med montagesystemet saknas.

2.3 Skenornas infästning

Inte godkänd

Skenan är inte fäst i infästningsmaterialet korrekt.

Assembly system for tile roofing From FIXNORDIC, Sida 8-9

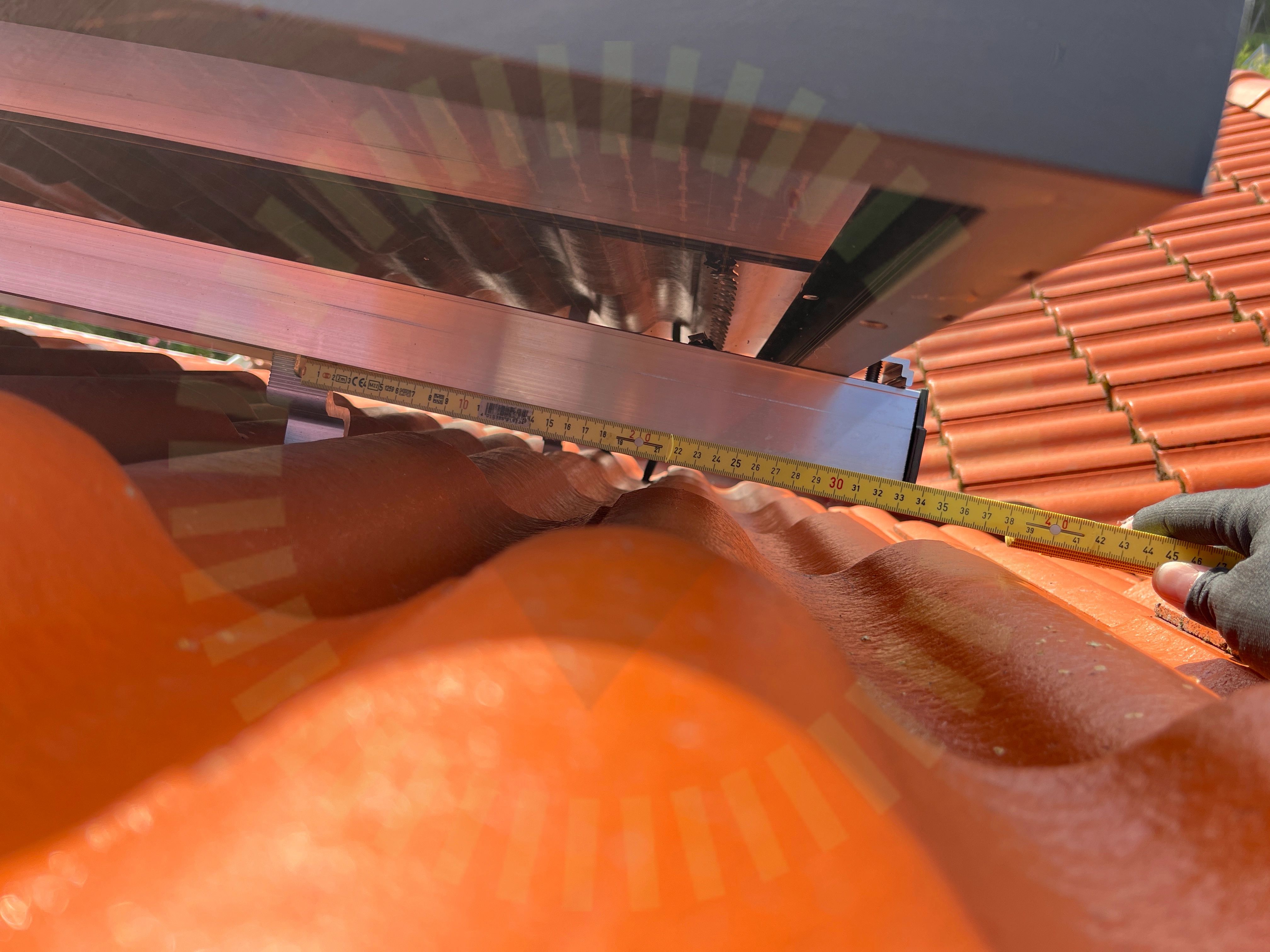

2.4 Skenornas överhäng

Inte godkänd

Skenans överhäng från sista infästningskrok är inte korrekt. Där det finns 2 paneler får överhänget max vara 100mm.

Assembly system for tile roofing From FIXNORDIC, Sida 8-9

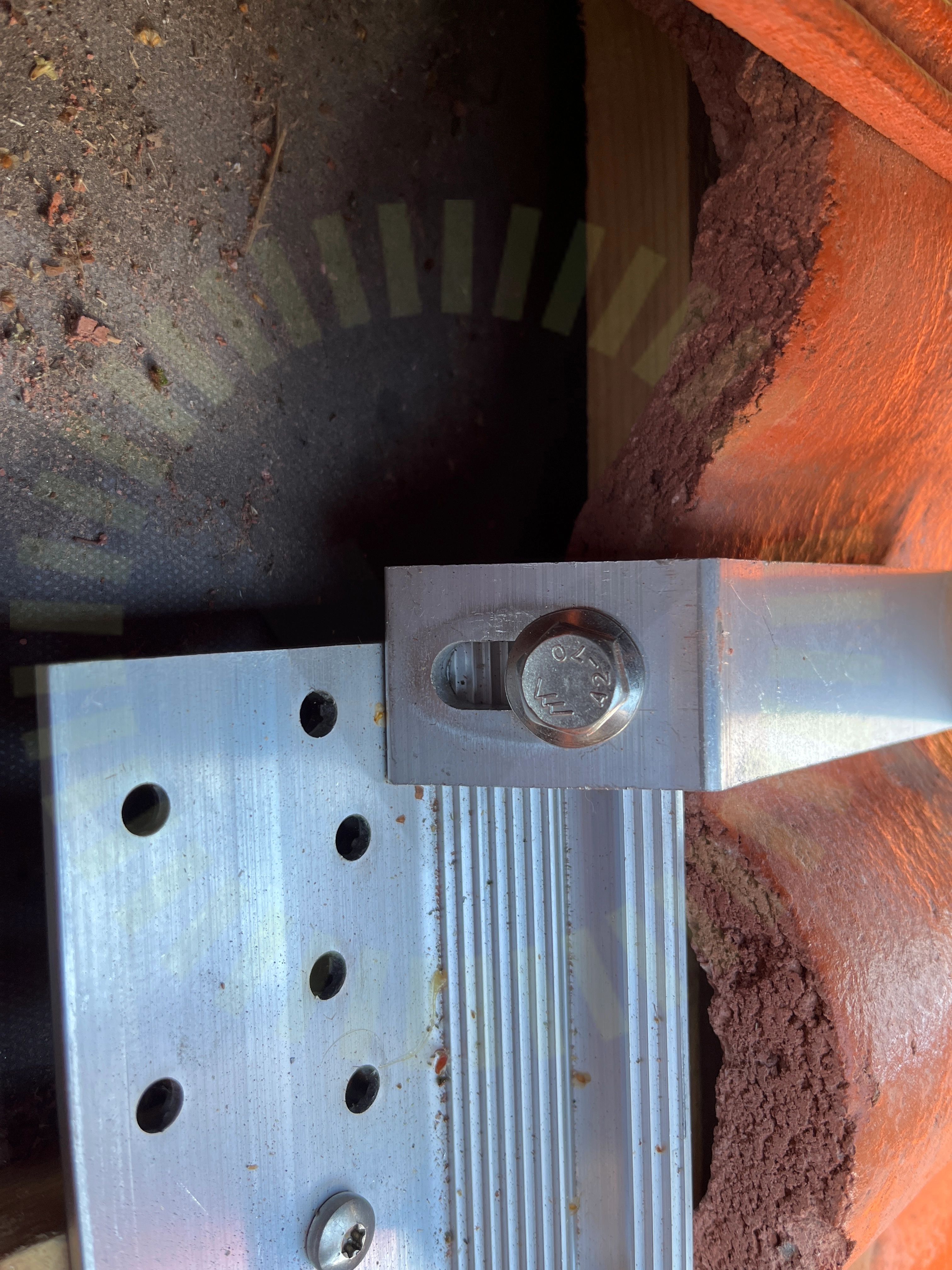

2.5 Tvådelad Takkrok

Inte godkänd

Krok är ej korrekt fastsäkrad i bottenplatta, en tredjedel hänger utanför bottenplattan.

Assembly system for tile roofing From FIXNORDIC, Sida 5

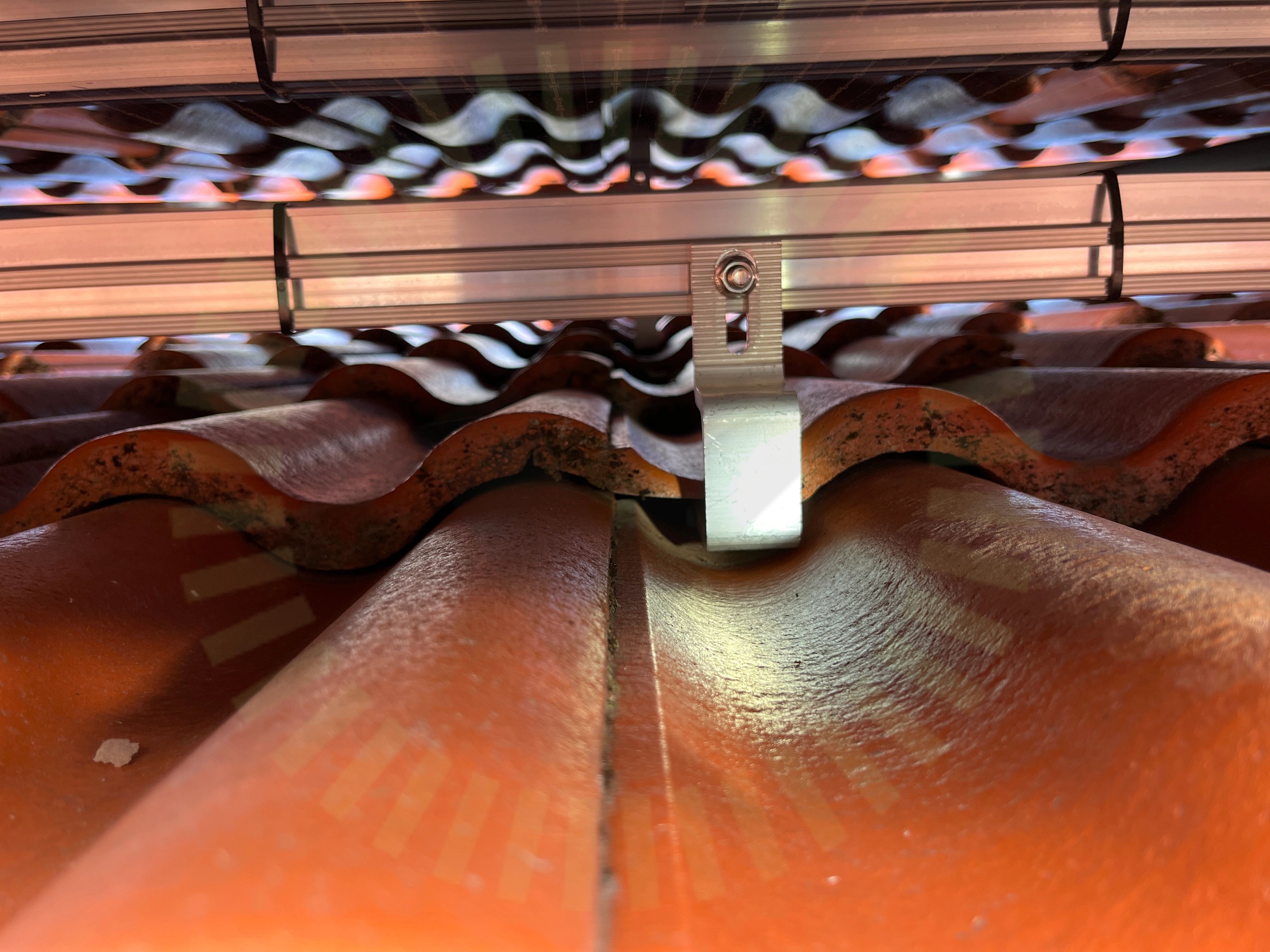

2.6 Underliggande takpanna

Inte godkänd

Takkrok ligget emot den underliggande takpannan.

Assembly system for tile roofing From FIXNORDIC, Sida 6

2.7 Takkrokarnas CC

Inte godkänd

Infästningarnas avstånd överstiger lastberäkningens max.

Snö- och vindlastberäkning

2.8 Takstolsinfästning

Inte godkänd

Takkrok är inte korrekt infäst i takstol

Assembly system for tile roofing From FIXNORDIC, Sida 6

Godkända kontrollpunkter

16/24

Använd skruv för klämma

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Kabeluppfästning

Mittklämmor

Panelramens höjd

Placering

Skada på klämmor

Skador

Skenans utstick för klämma

Skenskarvar

Snö- och Vindlastberäkning

Takgenomföring

Väderbeständigt material

Ändklämmor

Panntak, Solitek: BLACKSTAR SOLID B.60

Anmärkningar

5/15

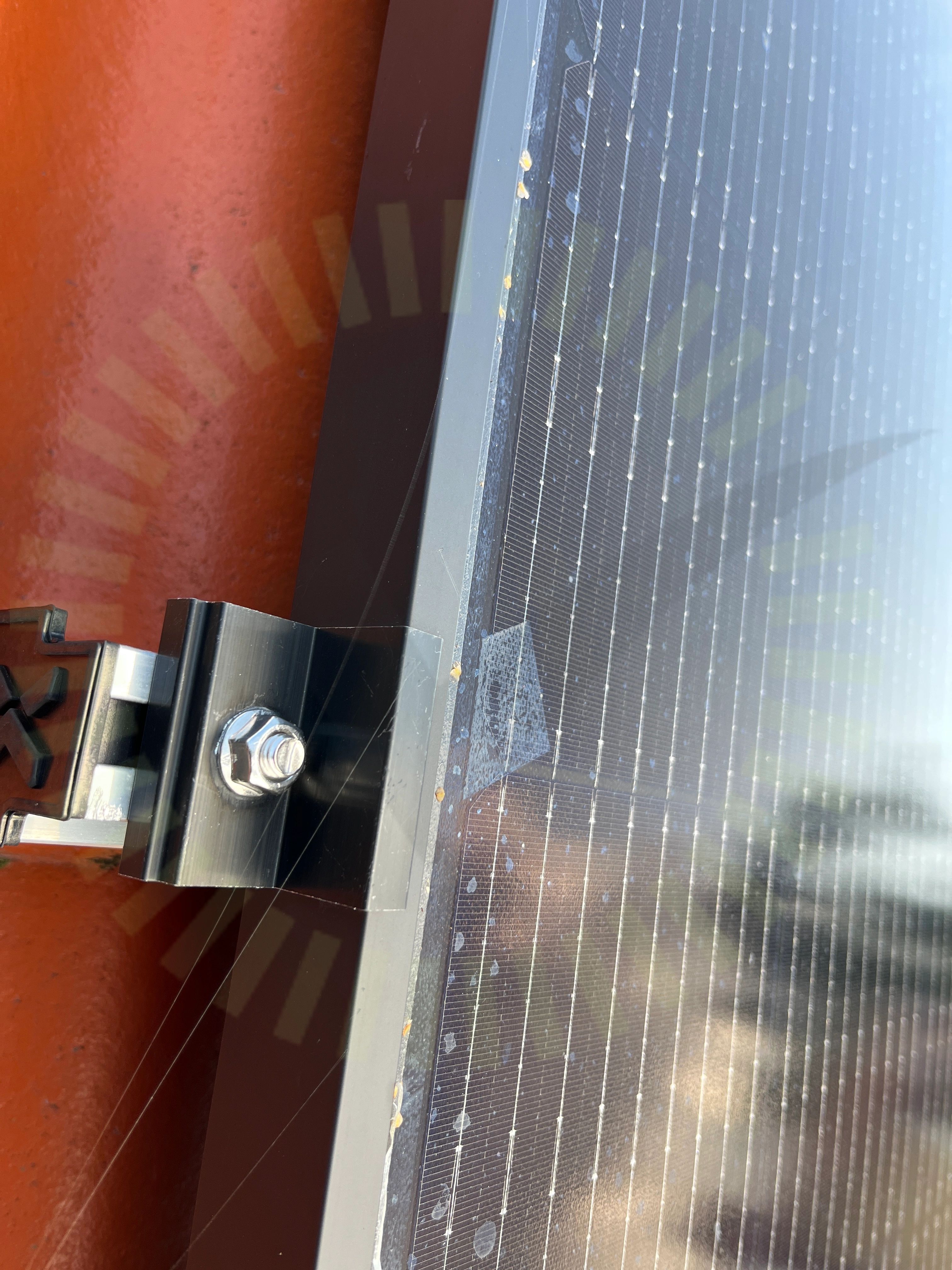

3.1 Klister på panel

Inte godkänd

Klisterrester finns på panelens yta.

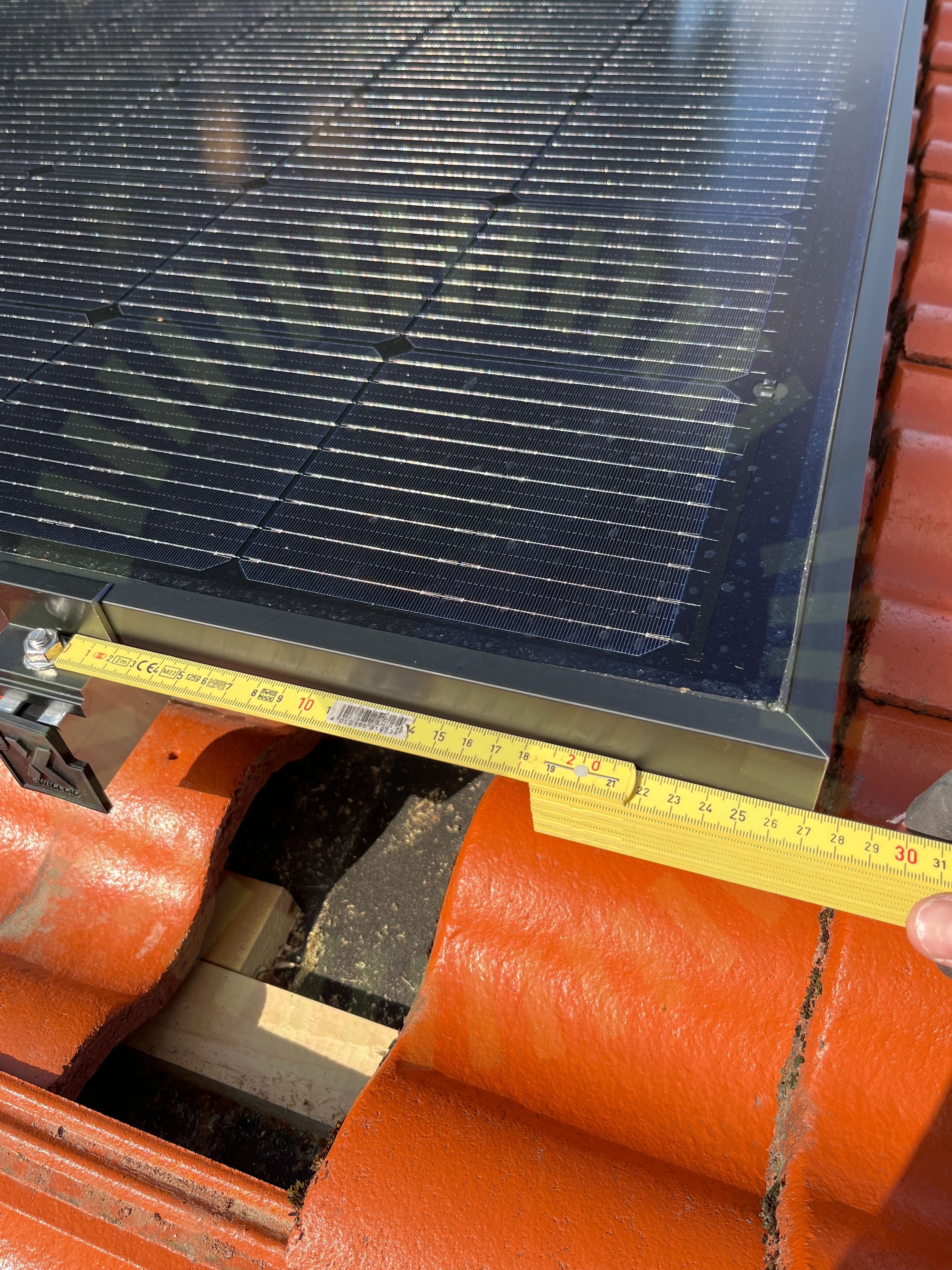

3.2 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

Tillverkarens anvisningar

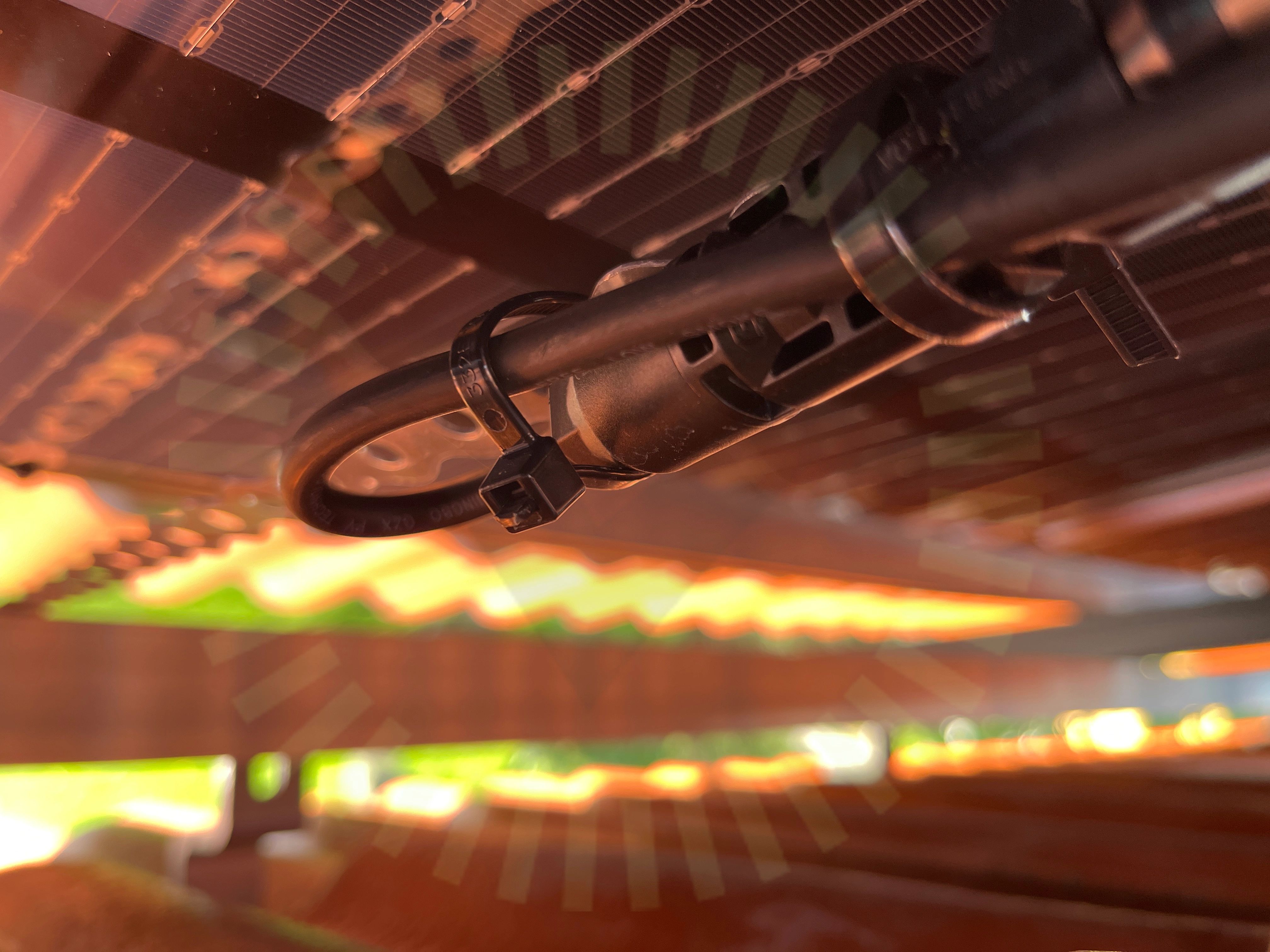

3.3 Panelkablagets böjradie

Inte godkänd

Panelernas kablar har en för skarp böjradie.

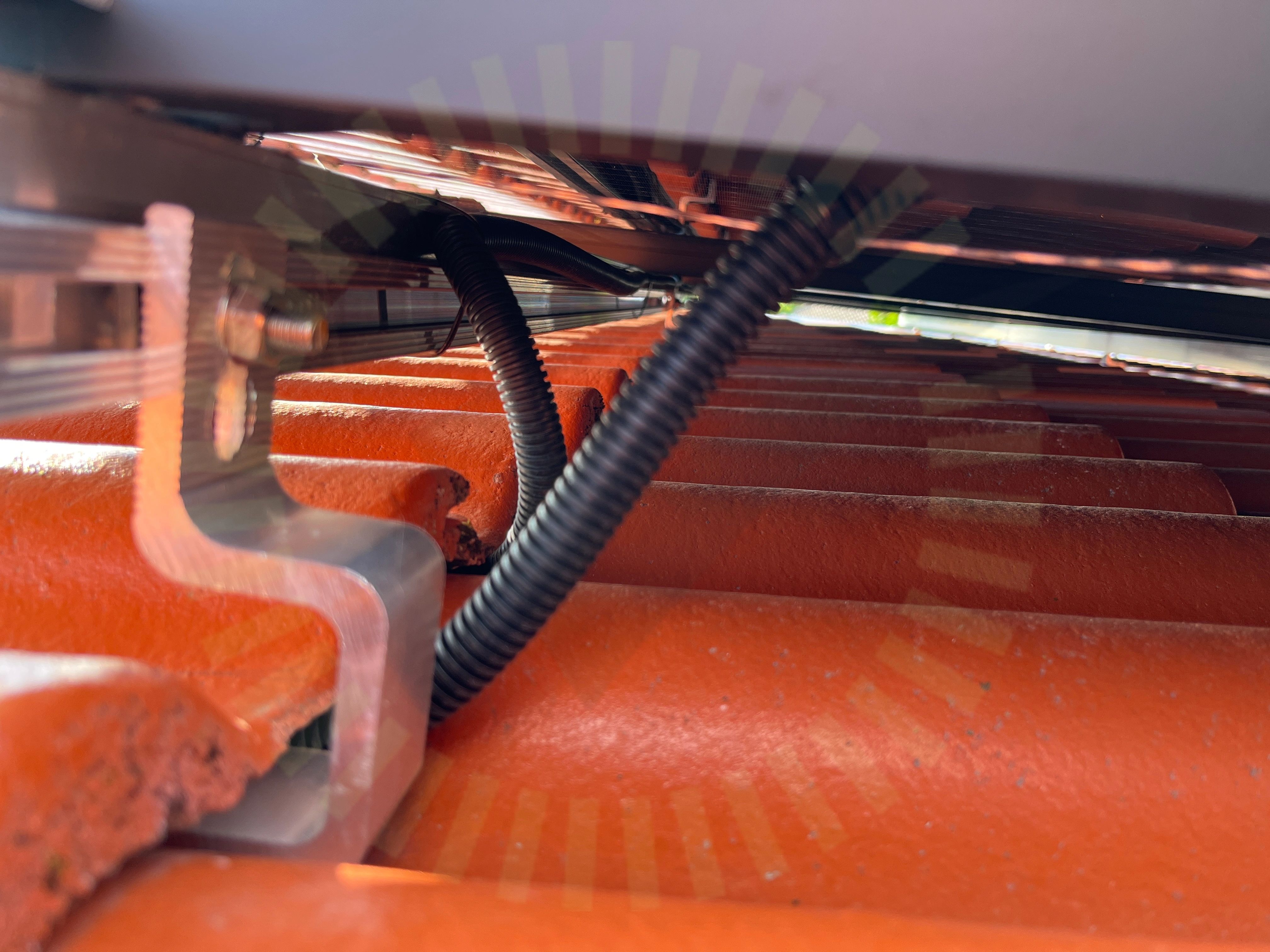

3.4 Strängförläggning

Inte godkänd

Strängarnas ledare följer ej varandra och skapar en öppen slinga.

SEK 457. Sida 15

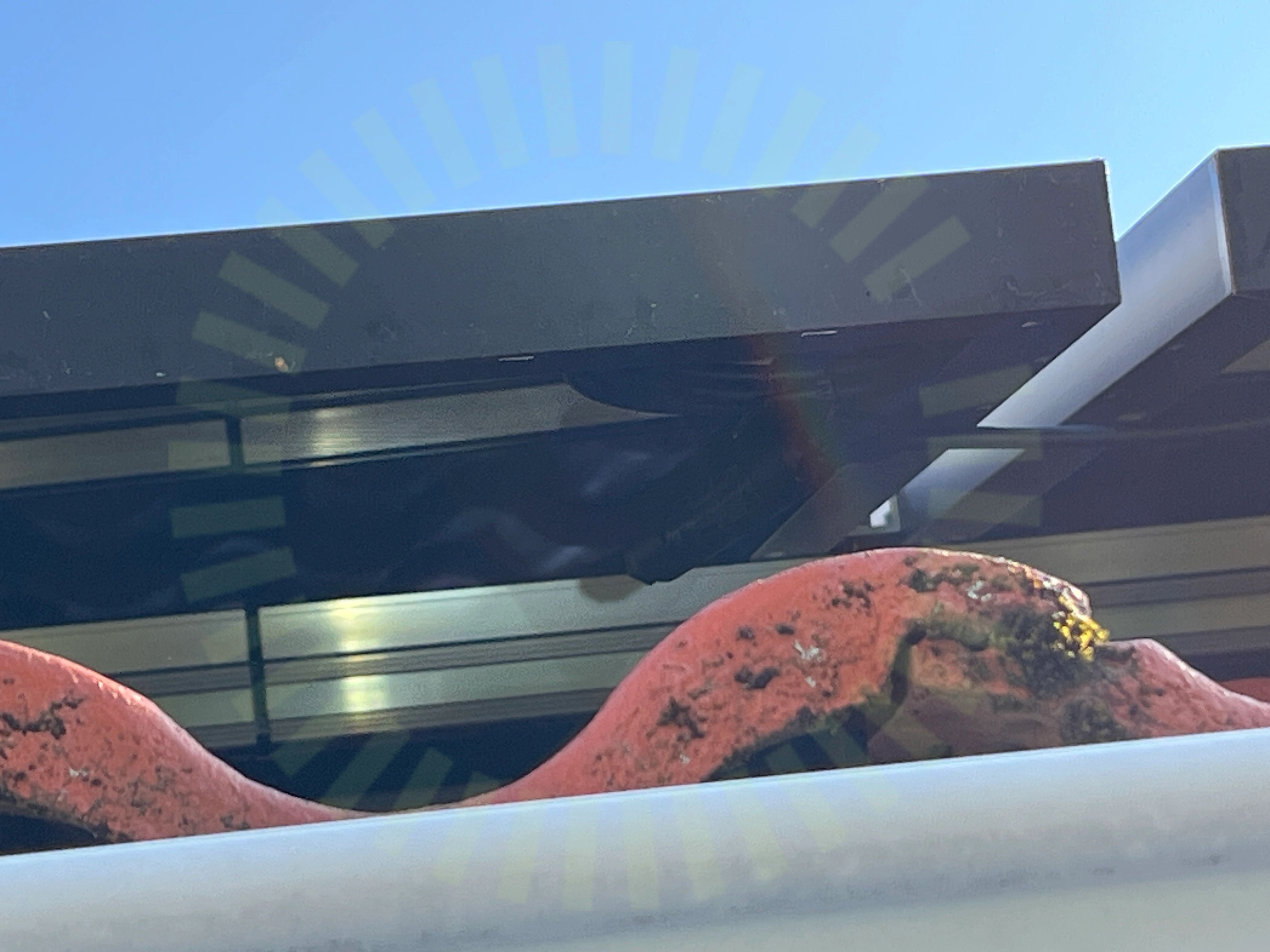

3.5 Stress på kontakter

Inte godkänd

Kablage spänt från kontakt till uppfästning, utsätter kontakt för konstant drag.

SS 436 40 00, 712.526

Godkända kontrollpunkter

10/15

Dräneringshål

Förbindelse av kontakter

Föremål mot bakstycke

Klämmornas överlappning

Kontaktdon

Kopplingslåda

Panelramar separerade

Punktbelastning

Skugga

Spänningar i ram

Undercentral

Godkända kontrollpunkter

8/8

Brytare

Böjradie

Femledarsystem

Förskruvningar

Infästning

IP-Klassning

Placering

Skydd mot beröring

Varselmärkning

Anmärkningar

1/5

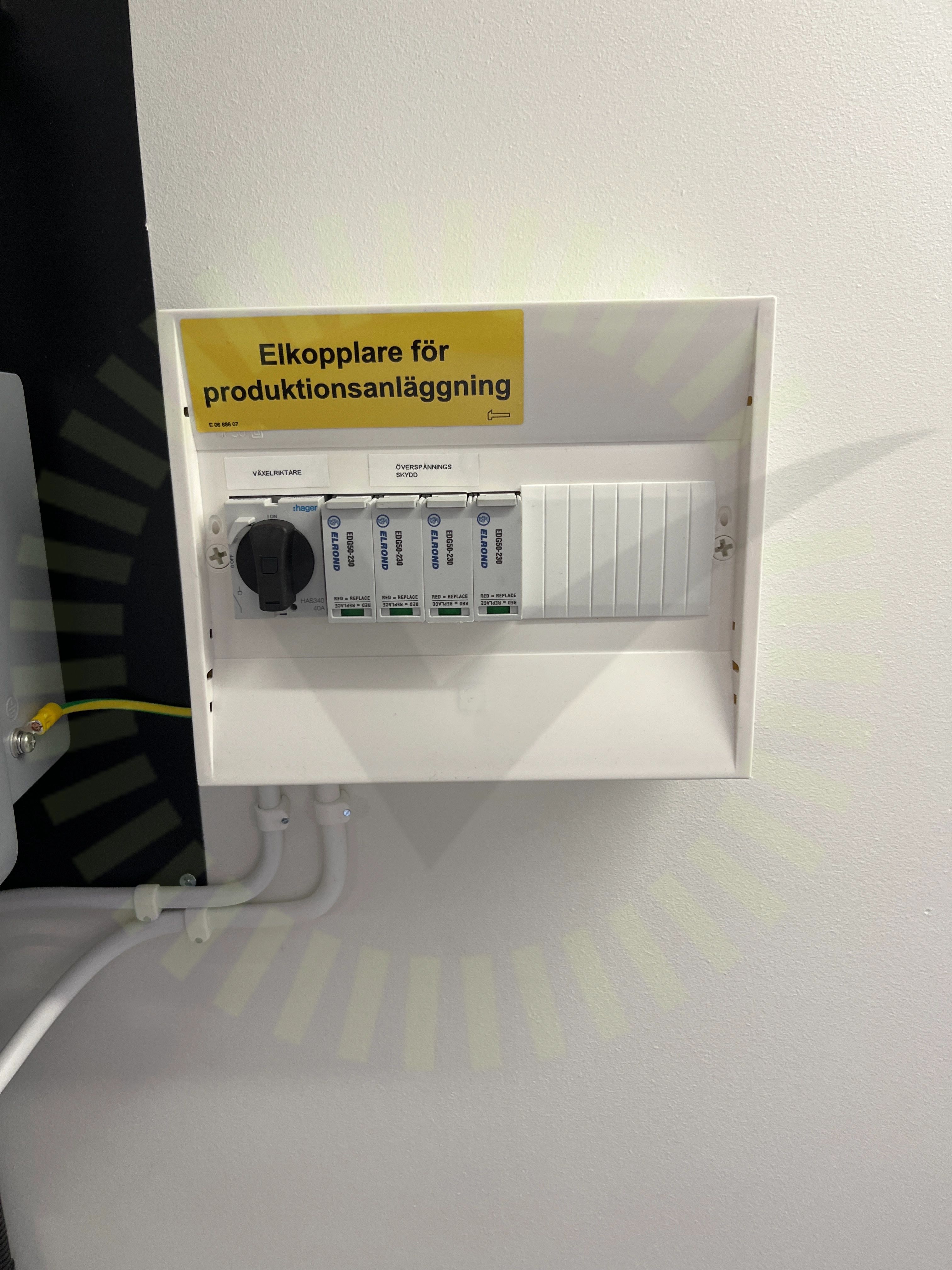

5.1 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler.

SEK 457, Sida 42

Godkända kontrollpunkter

4/5

Informering av solceller

Missvisande varselmärkning

Tillförlitligt fäst

Varning för likspänning

Växelriktare

Anmärkningar

2/34

6.1 Dubbel matning

Inte godkänd

Befintlig installation är inte anpassad för dubbel matning.

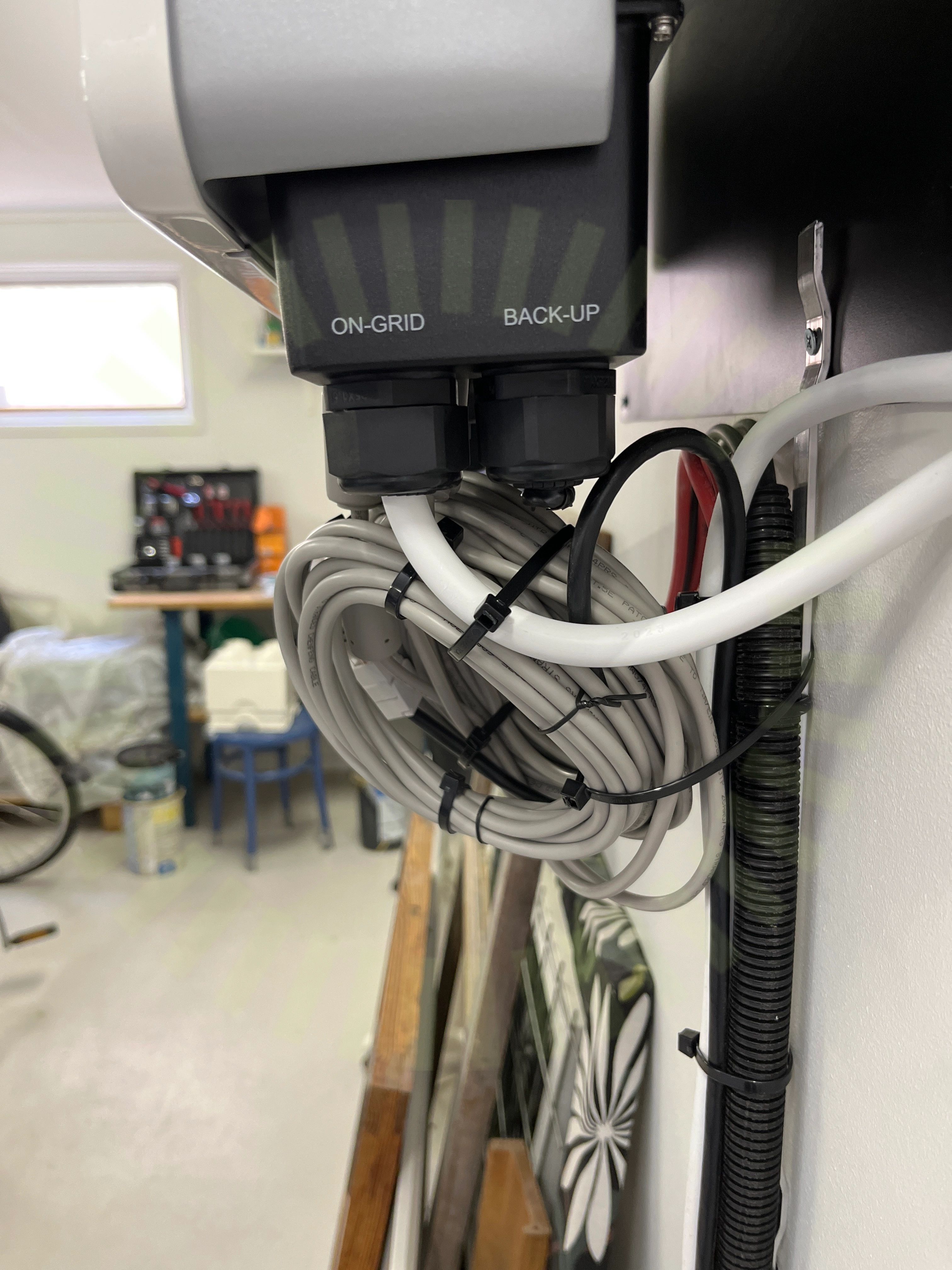

6.2 Stress på kontakter

Inte godkänd

Växelriktarens kontakter utsätts för stress. Kontakter dras mot vägg.

Godkända kontrollpunkter

31/34

AC Anslutning Växelriktare

AC Böjradie

AC Kablage förläggning

Avstånd närliggande objekt

Bakomliggande material

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Kontakter

DC Kontakter anslutning

DC Max Ström

Fastsäkring av produkt

Förskruvning

Genomföringar

Huvudsäkring

Infästning

Jordning av chassi

Kabeldimensionering

Ledare anslutna

Likspänningskomponenter

Max total effekt

Märkning

Placering

Skadat kablage

Skarp kant

Säkringsdimension

Uppskalad ledare

Ventilation

Väderbeständigt material

Väderskydd

Växelriktarens IP klassning

Ej tillgängligt vid besiktning

1/34

Strängdesign
