Besiktningsrapport | 1KOMMA5° Syd (fd SolensEnergi) | Löderup, Skåne län | utförd 1 april 2025 | Solenergikvalitet
Installation genom
1KOMMA5° Syd (fd SolensEnergi)
Datum
1 april 2025
Ort
Löderup, Skåne län
Ändklämmor
Ändklämmor
Infästning
97% godkända3% ej godkända
Om installationen
PanelerDenim: U N3 XXX BBG 108H
OptimerareTigo TS4-A-O
MontagesystemNordmount Panntak: Bärläkt
MontagesystemNordmount: Plåttak
VäxelriktareSunGrow: SH5-10RT
BatteriSunGrow: SBR(XXX)
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3
AvtalMätprotokoll DCSträngschema
Batteri
Godkända kontrollpunkter
17/17
Avstånd till växelriktareBatteri PEBatterimodulCombiner boxDC anslutningFastsäkring av produktLock och sidoskyddNärliggande objektRakt ståendeSammansättning av komponenterSignalkabel batteriSkadorSmartmätareTillgång till batteriet
Sidobyggnad, Denim: U N3 XXX BBG 108H
Godkända kontrollpunkter
29/29
Avstånd till havAvstånd till havDräneringshålDräneringshålFörbindelse av kontakterFörbindelse av kontakterFöremål mot bakstyckeFöremål mot bakstyckeKlämmornas placeringKlämmornas placeringKlämmornas överlappningKlämmornas överlappningKontaktdon
Sidobyggnad, Nordmount: Plåttak
Anmärkningar
2/19
4.1 CC mått Infästning
Inte godkänd
Infästning är inte utförd med korrekt CC mått. Avståndet överstiger snö- och vindlastberäkningens maximala avstånd. 20 cm anges i lastberäkningen. Infästningar sitter på 28 cm cc
Snö- och vindlastberäkning
Sidobyggnad, Tigo TS4-A-O
Anmärkningar
1/5
5.1 Infästning
Inte godkänd
Optimerarna är felaktigt placerade. Ska placeras med loggan mot baksidan när panelerna är mindre än 35 mm tjocka
Tigo TS4-A-O Datasheet | Rev 1.2 | 2023.06.08
Godkända kontrollpunkter
4/5
DC Kontakter
Villa, Nordmount Panntak: Bärläkt
Anmärkningar
1/25

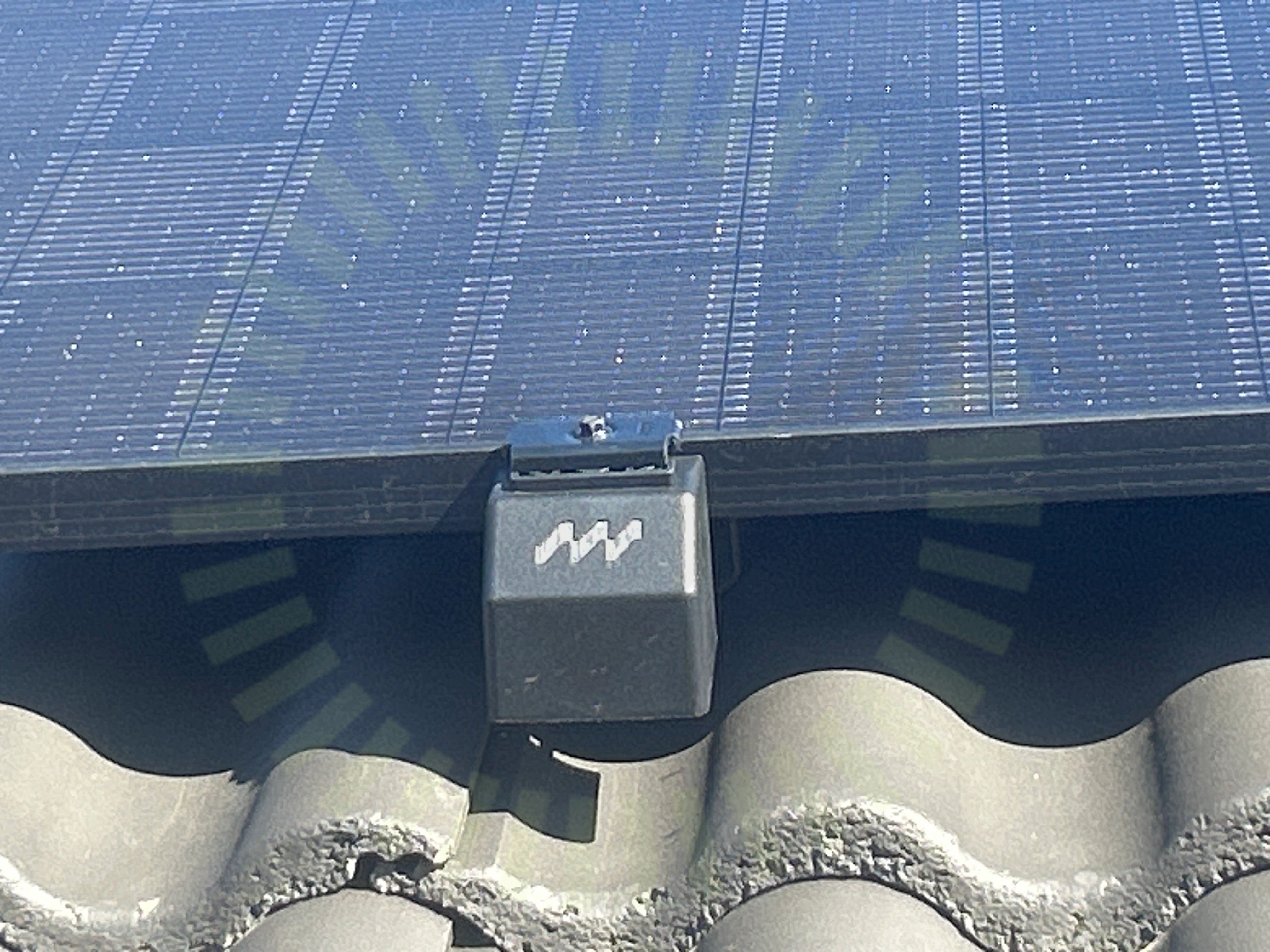

6.1 Ändklämmor
Inte godkänd
Plastbit på ändkopparna har ej tagits bort. På grund av panelens tjocklek måste dessa tas bort.
Nordmount: Panntäckta tak | Bärläkt - monteringsanvisning Version 1.8, Sida 6-7
Godkända kontrollpunkter
24/25
Använd skruv
Växelriktare
Anmärkningar
1/1
7.1 Placering smartmätare
Inte godkänd
Placering av smartmätaren får inte med hela anläggningen. Mäter ej det som sitter i fasadskåp.
Växelriktare
Godkända kontrollpunkter
40/40
AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min Spänning
Besiktningsrapport
9.7
x
Uppfästning av kablage
Utrymme
Väderskydd
Kontaktdon
Kopplingslåda böjradie
Kopplingslåda böjradie
Panelkablagets böjradie
Panelkablagets böjradie
Panelramar separerade
Panelramar separerade
Skador på panel
Skador på panel
Skugga
Skugga
Spänningar i ram
Spänningar i ram
Stress på kontakter
Stress på kontakter
Strängförläggning
4.2 Ändklämmor
Inte godkänd
Plastbiten på ändkoppen har ej brutits av. Skall göras på 30 mm tjocka paneler.
Nordmount: Monteringsanvisning Plåttak Version 1 - 230309, Sida 3
Godkända kontrollpunkter
17/19
DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaKlämmornas överlappningKrav på takMittklämmorSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSnö- och VindlastberäkningSäkerhetsavståndTermisk brytpunkt skenorVäderbeständigt material
