Besiktningsrapport

8.9

Installation av

Svea Solar

Datum

11 april 2023

Ort

Järfälla, Stockholms län

Kabeluppfästning

Kopplingslåda

Stress på kontakter

+ 3

90% godkända

10% ej godkända

Om installationen

Paneler

Trina: TSM-DE09.08 390-405W

Montagesystem

ESDEC Lutande Panntak

Växelriktare

Huawei: SUN2000-(3-10KTL)-M1

Batteri

Huawei: LUNA2000-5-15-S0

Tillbehör

Smartmätare: CHINT DTSU666

Tillbehör

Elmaterial: Kapsling

Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.8 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Batteri (14)Kapsling (9)Tak 1, ESDEC Lutande Panntak (30)Tak 1, Trina: TSM-DE09.08 390-405W (15)Varselmärkning (4)Växelriktare (32)

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

ELSÄK-FS 2022:1 (3 kap. 6 §)

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet.

ELSÄK-FS 2022:1 (3 kap. § 6)

Godkända kontrollpunkter

1/3

Avtal

Batteri

Godkända kontrollpunkter

14/14

Avstånd

Avstånd till växelriktare

Batteri PE

Fastsäkring av produkt

Infästning

Internet

Kabel

Kontakter

Rakt stående

Skador

Smart Power Sensor

Temperatur

Utrymme

Väderskydd

Kapsling

Tak 1, ESDEC Lutande Panntak

Anmärkningar

4/27

4.1 Kabeluppfästning

Inte godkänd

Kablar är monterade så att det finns risk att kablaget skadas över tid.

SS 436 40 00 (712.521.101 och 522.8.4)

4.2 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas

Tillverkarens montageanvisningar

4.3 Takgenomföring

Inte godkänd

Takgenomföring är inte fackmässigt utförd.

4.4 Takkrokarnas CC

Inte godkänd

Lastberäkning saknas uppmätt 600cc och 400cc vid kanterna.

Snö- och vindlastberäkning

Godkända kontrollpunkter

23/27

Använd skruv för klämma

DC kabel förläggning

Dräneringshål pekar neråt

Främmande material

Klämmans placering i skena

Läktinfästning

Mittklämmor

Panelramens höjd

Panelstorlek

Shims

Skada på klämmor

Skador

Skenans utstick för klämma

Skenornas infästning

Skenornas överhäng

Skenskarvar

Säkerhetsavstånd

Takets lutning

Takkrokens höjdjustering

Underbyggnad

Underliggande takpanna

Väderbeständigt material

Ändklämmor

Tak 1, Trina: TSM-DE09.08 390-405W

Anmärkningar

4/15

5.1 Förbindelse av kontakter

Inte godkänd

Kontakterna som har kopplats på panelerna är inte från samma tillverkare som de förmonterade.

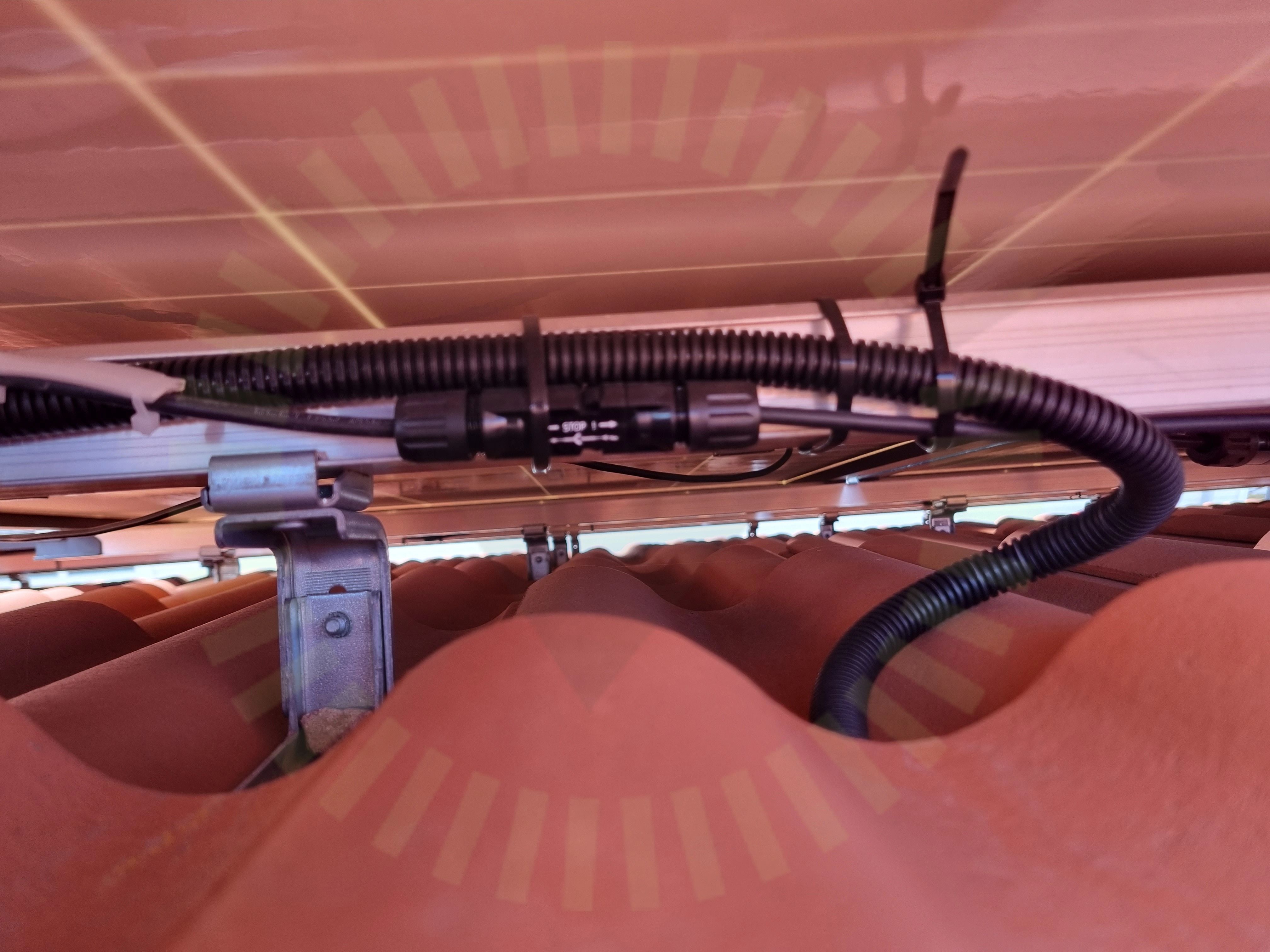

5.2 Kontakter

Inte godkänd

Buntband ska inte placeras över kontakter.

MA711 (se_en) Monteringsanvisningar, Sida 4

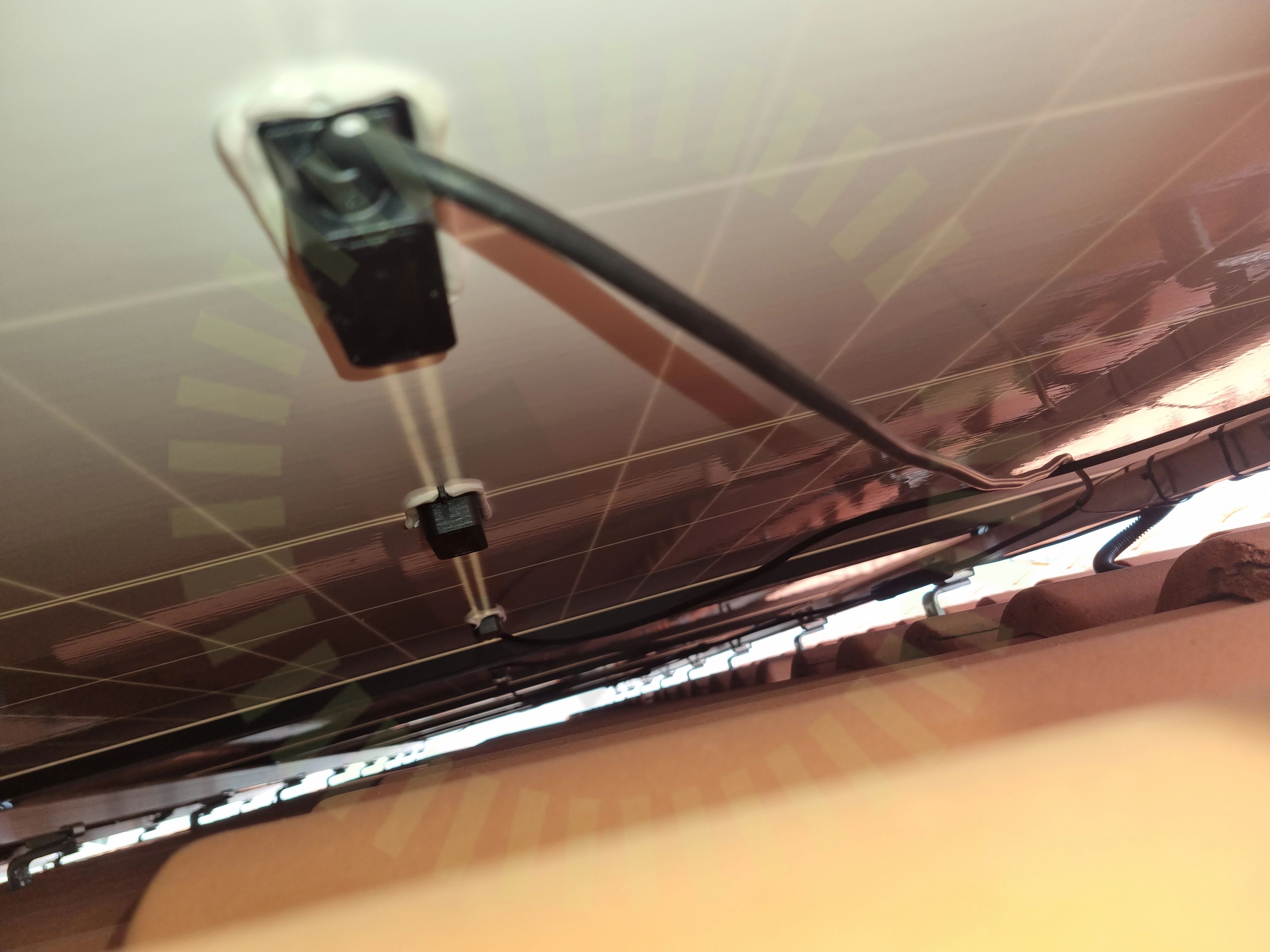

5.3 Kopplingslåda

Inte godkänd

Stress på kablage som kommer ur kopplingslåda ej fastsatt, med skarp böj på kablage

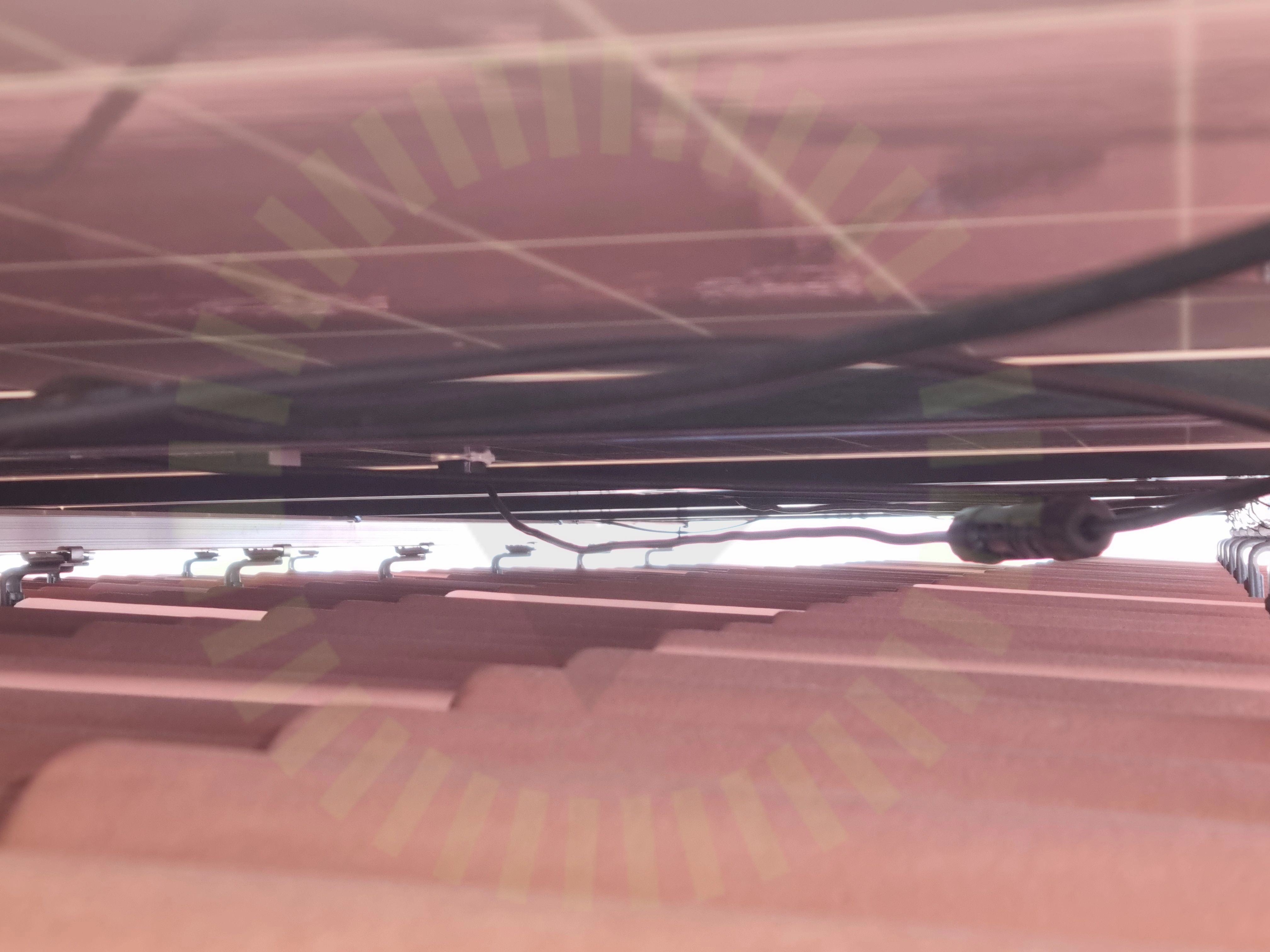

5.4 Stress på kontakter

Inte godkänd

Kontakter hänger fritt, kablage draget långa sträckor med kontakter hängandes utan att vara fastsatt där kontakter hänger i mitten.

Godkända kontrollpunkter

10/15

Dräneringshål

Föremål mot bakstycke

Klämmornas placering

Klämmornas överlappning

Panelkablagets böjradie

Panelramar separerade

Punktbelastning

Skador

Skugga

Spänningar i ram

Ej tillgängligt vid besiktning

1/15

Strängförläggning

Varselmärkning

Anmärkningar

1/4

6.1 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

Godkända kontrollpunkter

3/4

Informering av solceller

Tillförlitligt fäst

Varning för backspänning

Växelriktare

Godkända kontrollpunkter

31/31

AC anslutning växelriktare

AC Böjradie

AC Genomföringar

AC Kablage dimensionering

AC Kablage förläggning

AC kablage skada

AC kablage skarp kant

Avstånd närliggande objekt

Avstånd till hav

Bakomliggande material

DC Genomföringar

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skada

DC Kablage skydd

DC Kontakter anslutning

DC Kontakter stress

DC Max Spänning

DC Max Ström

DC Min Spänning

Fastsäkring av produkt

Huvudsäkring

Infästning

Jordning av chassi

Kontakter

Ledare Fastspända

Märkning

Placering

Smartmätare

Säkringsdimension

Ventilation
