Besiktningsrapport

7.5

Installation av

SveaSolar

Datum

15 mars 2022

Ort

Sollentuna, Stockholms län

Skenor: Infästning

Likströmskabel: Uppfästning

Fästen: Slutfäste

Solpaneler: Bakstycke: Föremål

82% godkända

18% ej godkända

Om installationen

Paneler

Trina: Vertex DE09.08

Optimerare

SolarEdge: P370-P505

Montagesystem

ESDEC: ClickFit EVO Universal Hook

Växelriktare

SolarEdge: SE3K-10K

Installerad av SveaSolar som har ett medelhögt snittbetyg på 8.8 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Elektriskt: Allmänt (7)Elektriskt: Transportsträckor AC (4)Elektriskt: Transportsträckor DC (4)Elektriskt: Varselmärkning (5)Optimerare: Allmänt (6)Tak 1, ESDEC: ClickFit EVO Universal Hook (25)Tak 1, Trina: Vertex DE09.08 (15)Växelriktare: El (4)Växelriktare: Placering (6)

Elektriskt: Allmänt

Godkända kontrollpunkter

6/6

Elektriskt: Basskydd

Elektriskt: Förläggning

Elektriskt: Kabeldimension

Elektriskt: Säkringar

Elektriskt: Val av material

Elektriskt: Åtkomlighet

Elektriskt: Transportsträckor AC

Godkända kontrollpunkter

4/4

Transportsträckor AC: Genomföringar

Transportsträckor AC: Skador på kabel

Transportsträckor AC: Uppfästning

Transportsträckor AC: Yttre påverkan

Elektriskt: Transportsträckor DC

Godkända kontrollpunkter

3/4

Transportsträckor DC: Skador på kabel

Transportsträckor DC: Uppfästning

Transportsträckor DC: Yttre påverkan

Ej tillgängligt vid besiktning

1/4

Transportsträckor DC: Genomföringar

Elektriskt: Varselmärkning

Anmärkningar

1/5

4.1 Varselmärkning: Varning för likström

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid växelriktaren.

SS 436 40 00 (712.514) / (134.1.7)

Godkända kontrollpunkter

3/5

Märkning

Varselmärkning: Informering av solceller

Varselmärkning: Varning för backspänning

Ej tillgängligt vid besiktning

1/5

Varselmärkning: Tillförlitligt fäst

Optimerare: Allmänt

Godkända kontrollpunkter

5/5

Optimerare: Dragavlastade

Optimerare: Fastsäkring av produkt

Optimerare: Kompatibilitet

Optimerare: Kontakter

Optimerare: Placering

Tak 1, ESDEC: ClickFit EVO Universal Hook

Anmärkningar

6/22

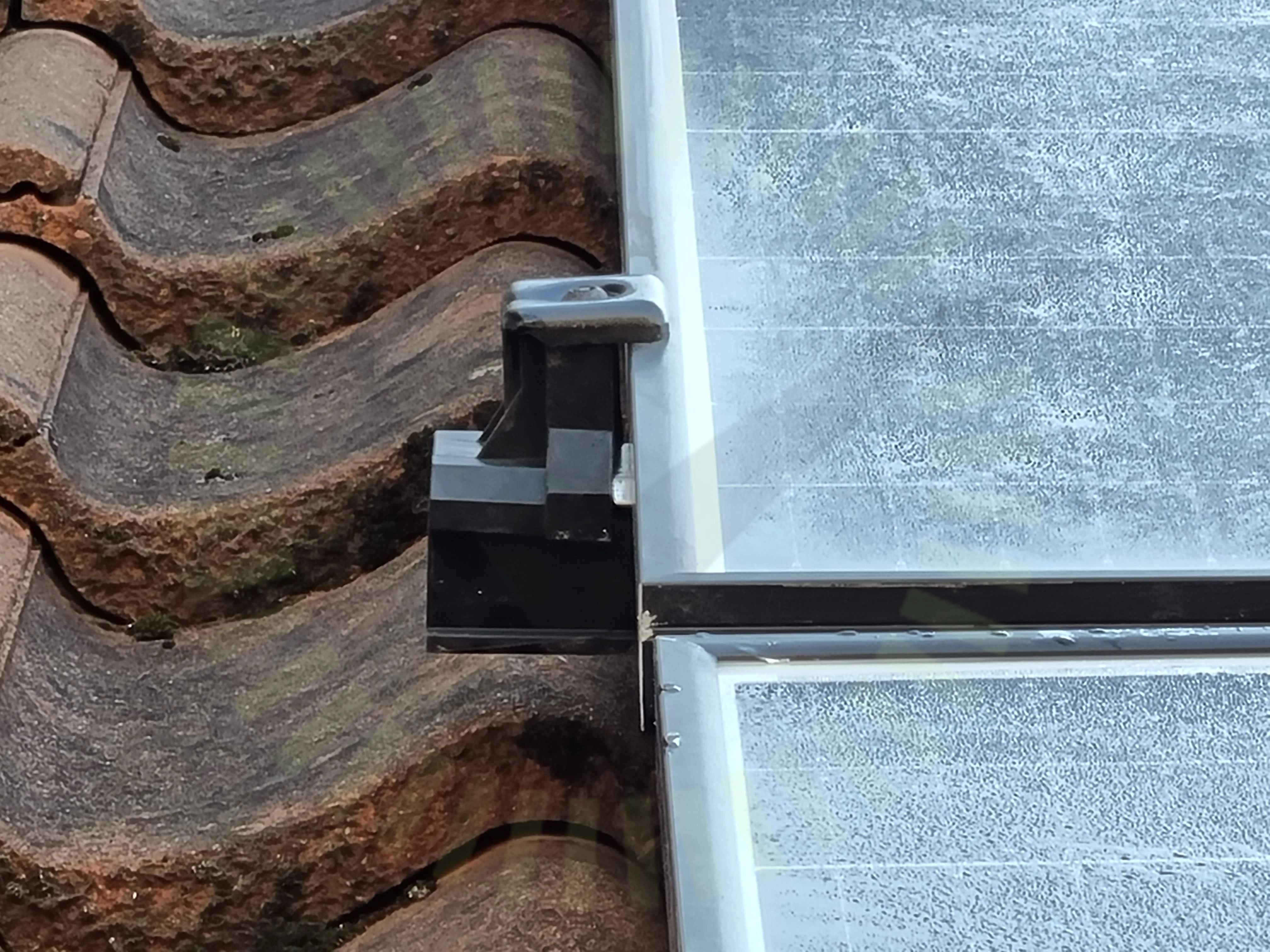

6.1 Fästen: Slutfäste

Inte godkänd

Panelens slutfäste är inte hela vägen in till panelens ram. Mellanrum på ca 3-5 mm.

Tillverkarens anvisningar

6.2 Infästning: Urspårning

Inte godkänd

Samtliga takpannor inte urspårade.

Branschstandard

6.3 Infästning: CC mått

Inte godkänd

Lastberäkning saknas vid besiktning. Mått kontrolleras mot överlämnad dokumentation. Uppmätt 90 cm.

Tillverkarens anvisningar

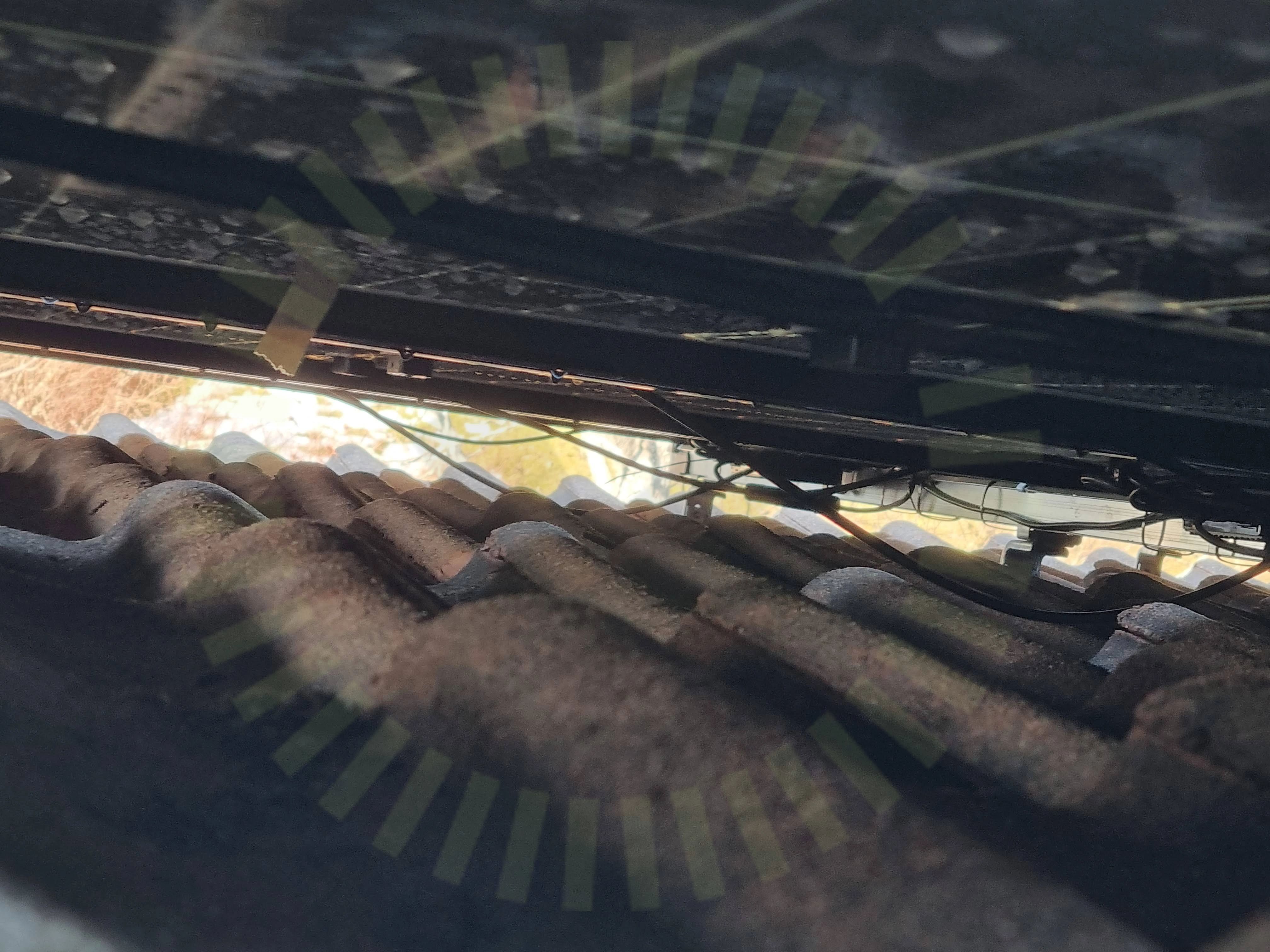

6.4 Likströmskabel: Uppfästning

Inte godkänd

Kablar är monterade så att det finns risk att kablaget skadas över tid.

SS 436 40 00 (712.521.101 och 522.8.4)

6.5 Skenor: Överhäng

Inte godkänd

Överhänget stämmer inte överens med tillverkarens anvisningar.

Tillverkarens anvisningar

6.6 Skenor: Infästning

Inte godkänd

Skenan är inte fäst i infästningsmaterialet som beskrivet i manual. Gafflar måste trycka mot botten av skenan.

Tillverkarens anvisningar

Godkända kontrollpunkter

16/22

Fästen: Mittfäste

Infästning: Belastning

Infästning: Bärläkt

Infästning: Höjdjustering

Infästning: Klämmans omfång

Likströmskabel: Skarp kant

Likströmskabel: Skydd

Likströmskabel: Väderbeständigt material

Montagesystem: Distans

Montagesystem: Främmande material

Montagesystem: Skador

Montagesystem: Takhöjd

Montagesystem: Taklutning

Panelfäste: Panelramens tjocklek

Skenor: Avstånd

Skenor: Skarv

Tak 1, Trina: Vertex DE09.08

Anmärkningar

2/12

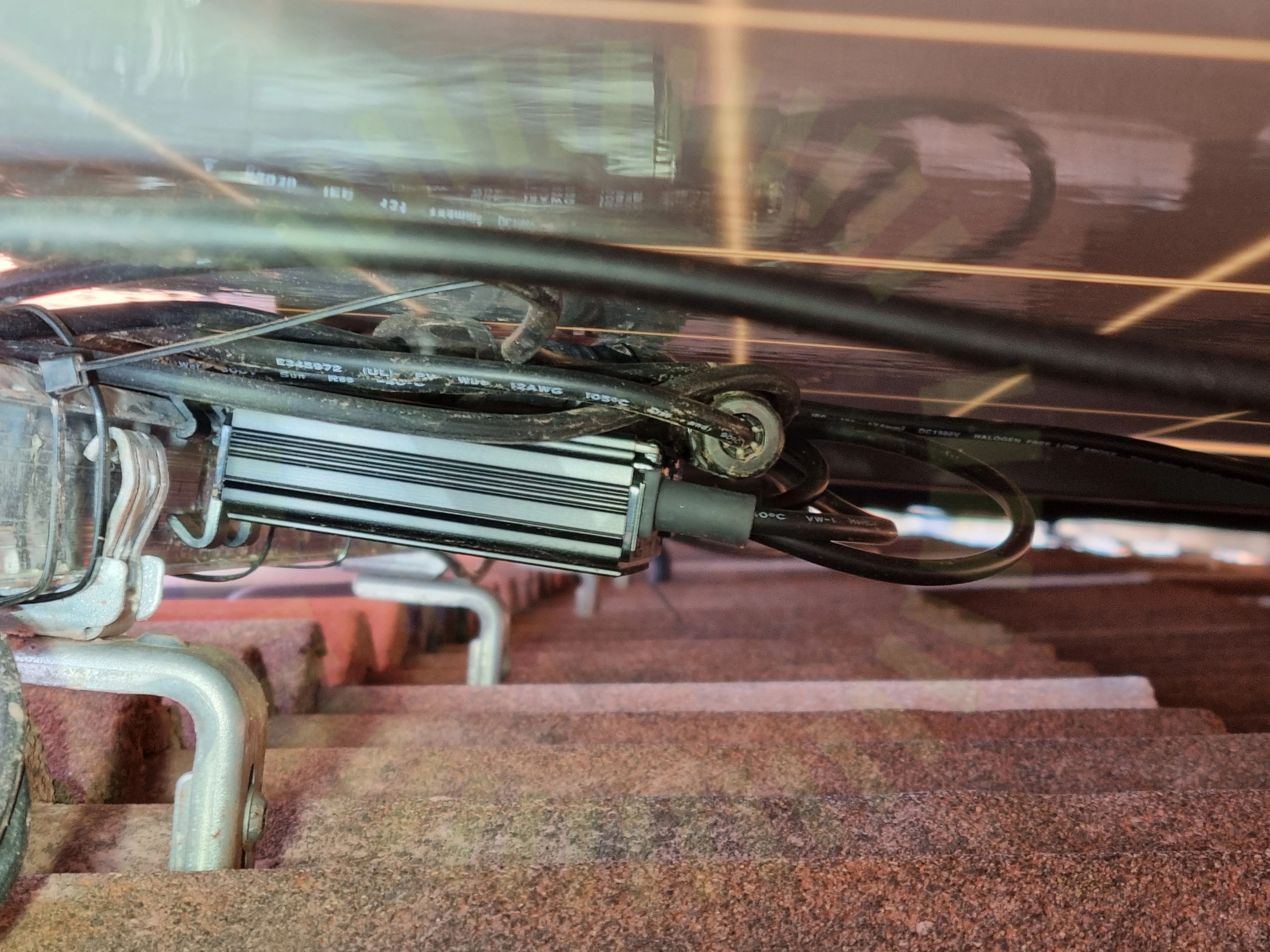

7.1 Solpaneler: Bakstycke: Föremål

Inte godkänd

Föremål trycker mot panelens bakstycke.

Tillverkarens montageanvisningar

7.2 Solpaneler: Kablar: Dragavlastade

Inte godkänd

Kablar hänger från panelernas utgångar utan uppfästning.

SS 436 40 00 (522.8.3)

Godkända kontrollpunkter

10/12

DC: EMC

Solpaneler: Bakstycke: Skador

Solpaneler: Dräneringshål

Solpaneler: Fästen: Placering

Solpaneler: Fästen: Överlappning

Solpaneler: Höjdskillnad

Solpaneler: Kablar: Kontakter

Solpaneler: Mellanrum

Solpaneler: Skador

Solpaneler: Skugga

Växelriktare: El

Anmärkningar

2/4

8.1 Växelriktare: El: Dimensionering

Inte godkänd

Resultatrapport för växelriktaren saknas.

Tillverkarens anvisningar

8.2 Växelriktare: El: Kontakter

Inte godkänd

Kontakter är inte från samma tillverkare. Kontakter I växelriktaren är mc4. Kontakter kopplade på växelriktaren är PV-CXLH0601-1.

Tillverkarens anvisningar

Godkända kontrollpunkter

2/4

Växelriktare: El: Förskruvning

Växelriktare: El: Kabel

Växelriktare: Placering

Anmärkningar

1/6

9.1 Placering: Infästning

Inte godkänd

Växelriktaren ska sitta tillförlitligt fäst. Växelriktaren går nu att vicka på.

Tillverkarens anvisningar

Godkända kontrollpunkter

5/6

Placering: Avstånd

Placering: Vinkel

Växelriktare: Placering: Ventilation

Växelriktare: Placering: Utrymme

Växelriktare: Placering: Värmeutveckling
