Besiktningsrapport
8.4
Installation av
Sol i Väst
Datum
10 juli 2023
Ort
Torslanda, Västra Götalands län
Skenornas infästning
Skenans utstick för klämma
Skenornas överhäng
+ 9
84% godkända
16% ej godkända
Om installationen
Paneler
Sine Energy: SN(400-410W)-108MF
Montagesystem
ESDEC Lutande Panntak
Växelriktare
GroWatt: MOD 3-10KTL3-XH
Tillbehör
Säkerhetsbrytare AC
Tillbehör
Undercentral
Installerad av Sol i Väst som har ett medelhögt snittbetyg på 8.4 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Anmärkningar
1/3
1.1 Strängschema
Inte godkänd
Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.
Godkända kontrollpunkter
2/3
Panntak , ESDEC Lutande Panntak
Anmärkningar
7/26

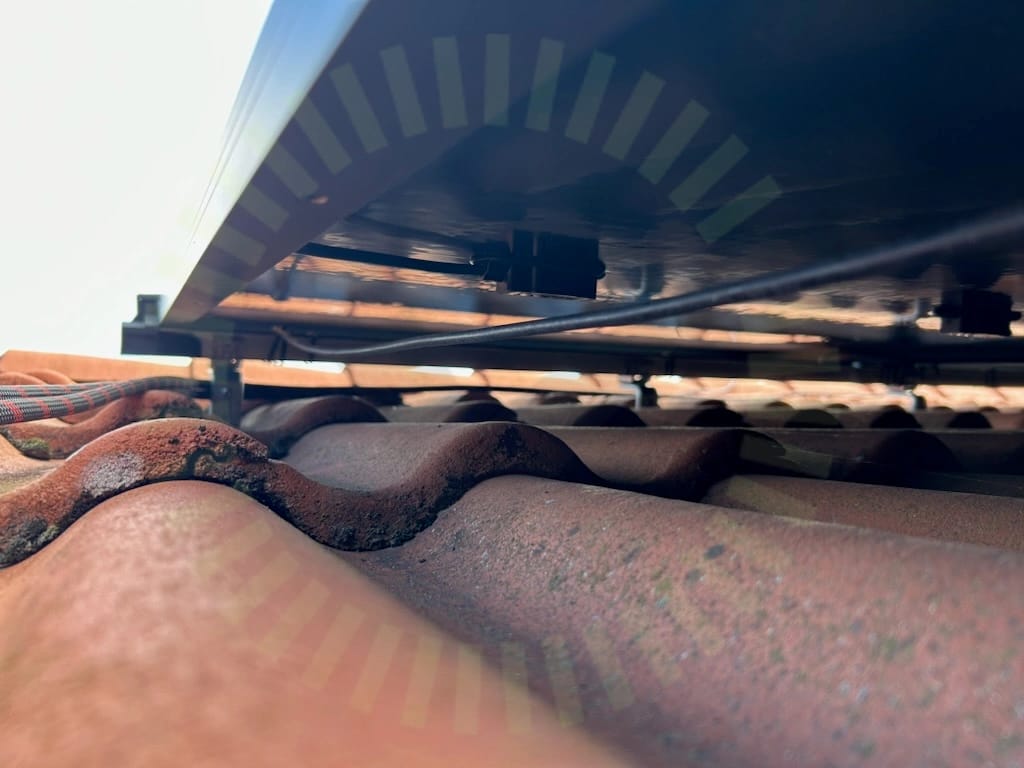

2.1 Kabeluppfästning
Inte godkänd
Kabeluppfästning är bristfälligt utförd.
2.2 Skador
Inte godkänd
Skador hittade.

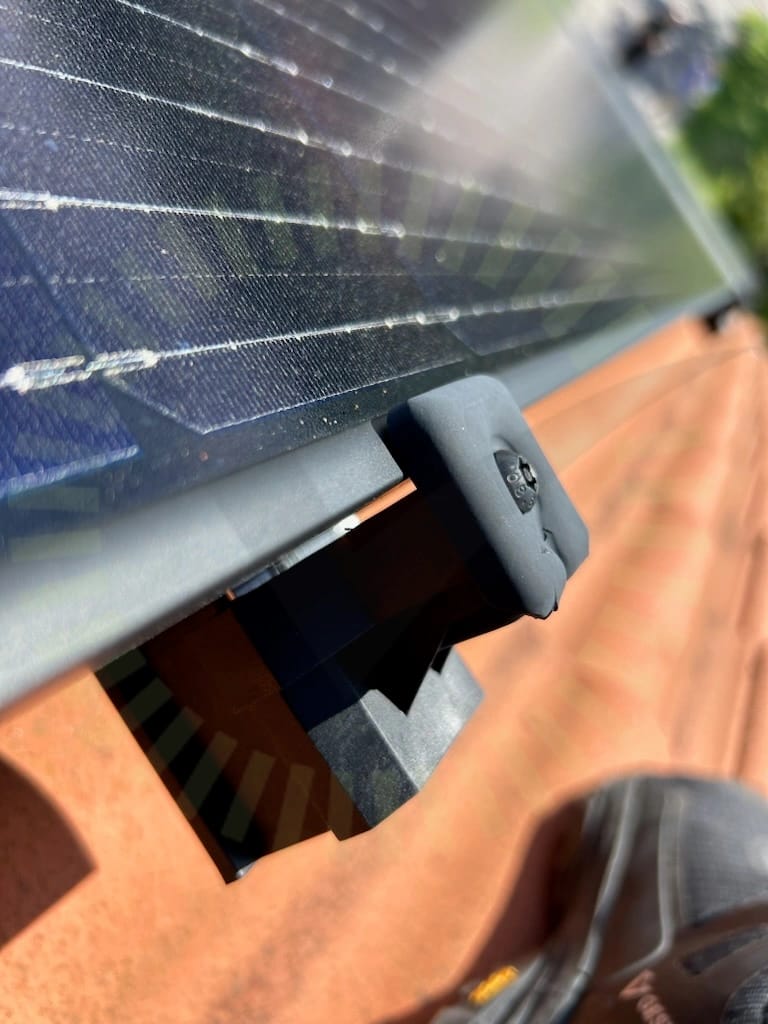

2.3 Skenans utstick för klämma
Inte godkänd
Skenan sticker ut för mycket från panel. Ändklämma ligger inte korrekt mot panel.
2.4 Skenornas infästning
Inte godkänd
Skenan ligger inte korrekt i infästningen.

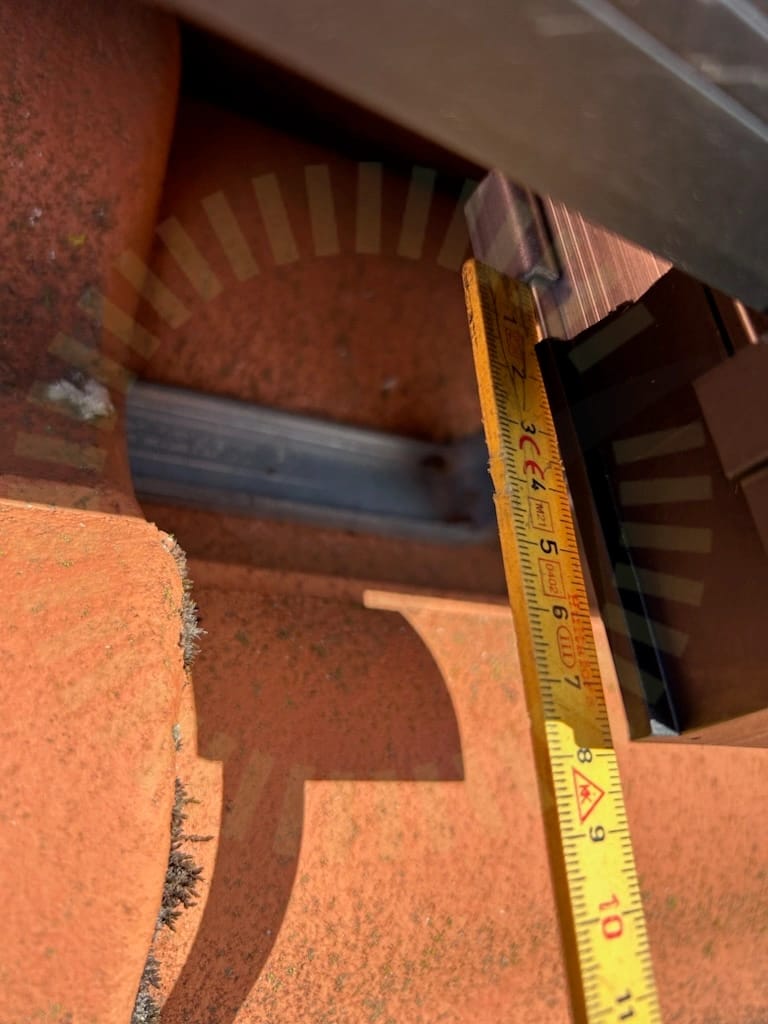

2.5 Skenornas överhäng
Inte godkänd
Överhänget från sista infästningskrok är inte korrekt. För kort överhäng förekommer.

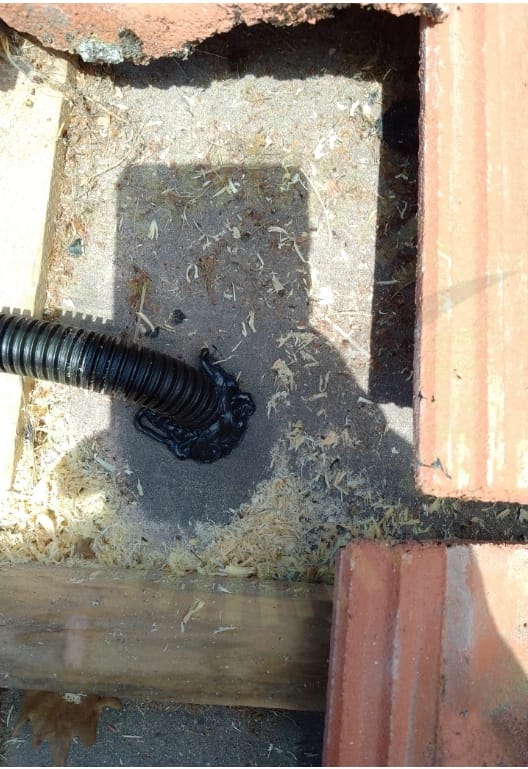

2.6 Takgenomföring
Inte godkänd
Takgenomföring är inte fackmässigt utförd. Bild från egenkontroll.
2.7 Ändklämmor
Inte godkänd
Panelens slutfäste är inte installerat enligt tillverkarens anvisningar.
Godkända kontrollpunkter
17/26
Ej tillgängligt vid besiktning
2/26
Panntak , Sine Energy: SN(400-410W)-108MF
Anmärkningar
7/18
3.1 Klämmornas storlek
Inte godkänd
Montagesystemets fästen är för små för att användas med den valda panelen.

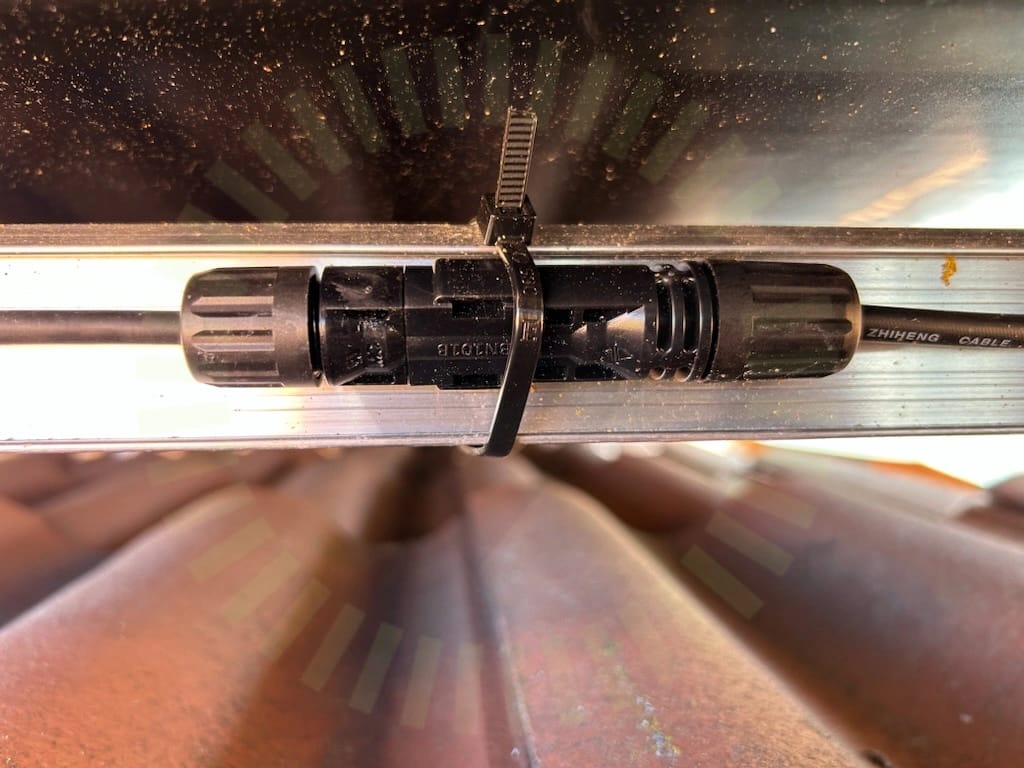

3.2 Förbindelse av kontakter
Inte godkänd
Kontakterna som har kopplats på panelerna är inte från samma tillverkare som de förmonterade.
3.3 Panelkablagets böjradie
Inte godkänd
Kablage har en för skarp böjradie.

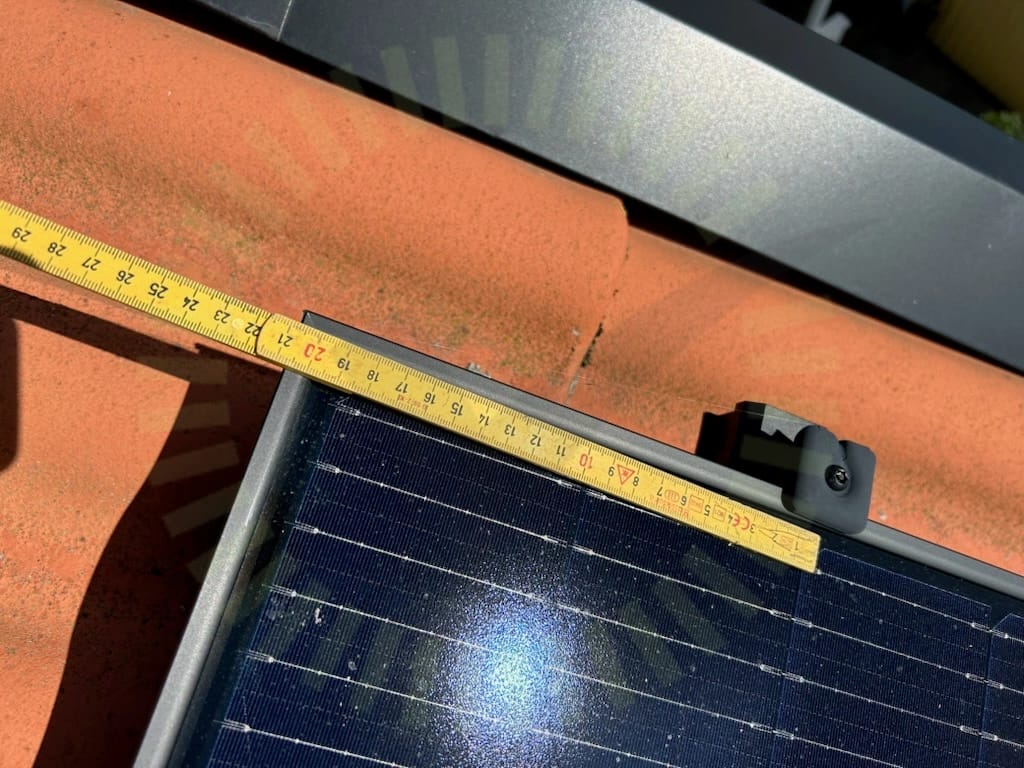

3.4 Klämmornas placering
Inte godkänd
Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.
3.5 Kontaktdon
Inte godkänd
Buntband ska inte placeras över kontaktdonens hölje.
3.6 Kopplingslåda
Inte godkänd
Kabelns böjradie är för skarp ut från kopplingslådan.
3.7 Stress på kontakter
Inte godkänd
Kablage spänt från kontakt till uppfästning, utsätter kontakt för konstant drag. Bild ej möjlig att ta.
Godkända kontrollpunkter
11/18
Säkerhetsbrytare AC
Godkända kontrollpunkter
6/6
Undercentral
Anmärkningar
1/9
5.1 PEN-ledare
Inte godkänd
Installation utförd med fyrledarsystem. PEN ledare har felaktig dimension och är inte korrekt uppmärkt.
Godkända kontrollpunkter
8/9
Varselmärkning
Godkända kontrollpunkter
5/5
Växelriktare
Godkända kontrollpunkter
32/32
