Besiktningsrapport

8.8

Installation av

GoSol Energi

Datum

21 mars 2023

Ort

Rydebäck, Skåne län

Stress på kontakter

Skenornas infästning

Kabeluppfästning

Panelkablagets böjradie

90% godkända

10% ej godkända

Om installationen

Paneler

DMEGC: DM(XXX)M10-72HBB/-V

Montagesystem

Weland Stål: Läktfästen

Växelriktare

Huawei: SUN2000-(3-10KTL)-M1

Batteri

Huawei: LUNA2000-5-15-S0

Tillbehör

Smartmätare: CHINT DTSU666

Installerad av GoSol Energi som har ett medelhögt snittbetyg på 8.8 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Batteri (14)Tak 1, DMEGC: DM(XXX)M10-72HBB/-V (16)Tak 1, Weland Stål: Läktfästen (25)Varselmärkning (4)Växelriktare (32)

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätprotokoll saknas

ELSÄK-FS 2022:1 (3 kap. 6 §)

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet.

ELSÄK-FS 2022:1 (3 kap. § 6)

Godkända kontrollpunkter

1/3

Avtal

Batteri

Godkända kontrollpunkter

14/14

Avstånd

Avstånd till växelriktare

Batteri PE

Fastsäkring av produkt

Infästning

Internet

Kabel

Kontakter

Rakt stående

Skador

Smart Power Sensor

Temperatur

Utrymme

Väderskydd

Tak 1, DMEGC: DM(XXX)M10-72HBB/-V

Anmärkningar

2/16

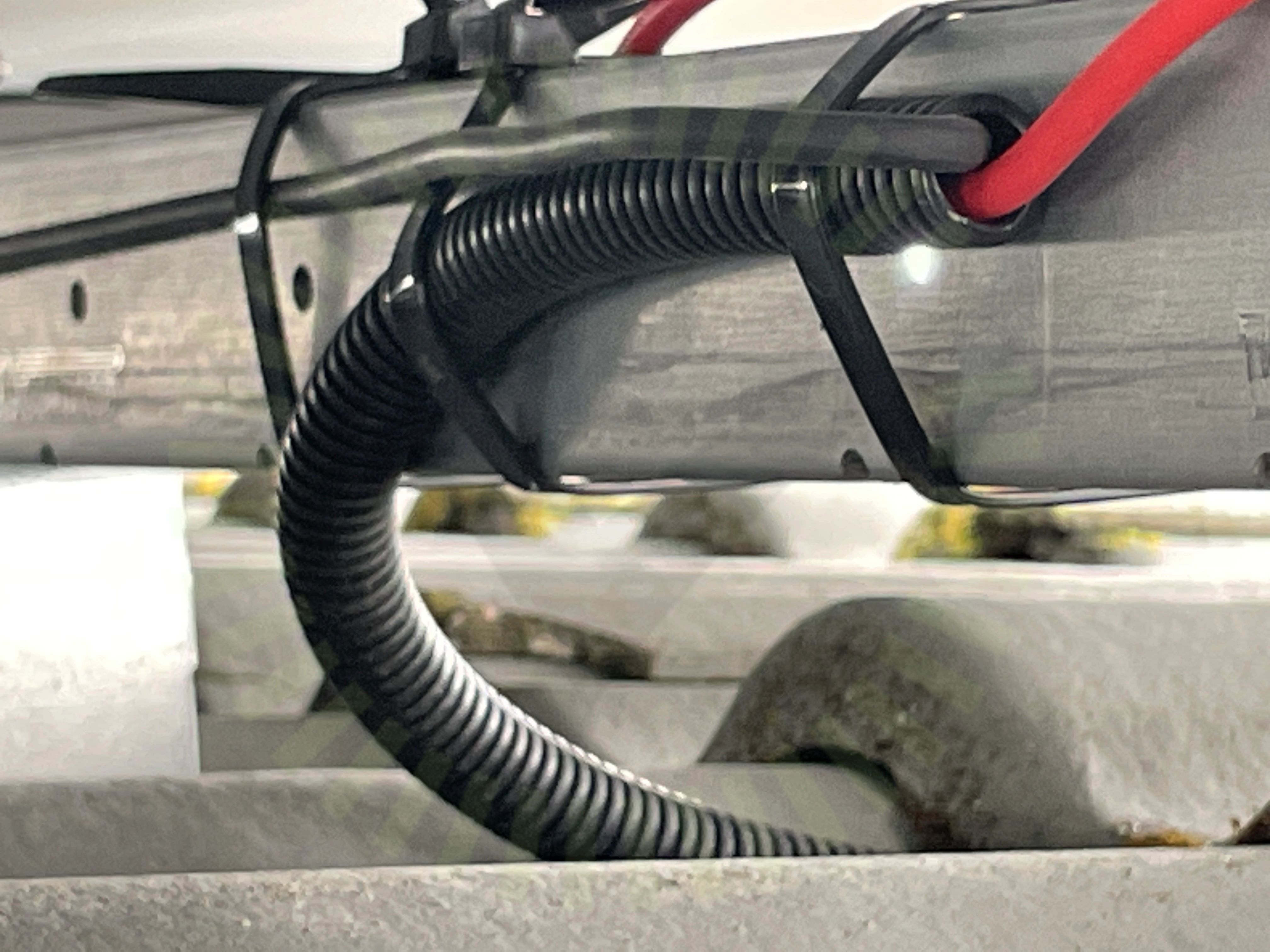

3.1 Panelkablagets böjradie

Inte godkänd

Panelernas kablar har en för skarp böjradie.

DMEGC Photovoltaic Modules Installation Manual, Ver: 202301, Sida 7

3.2 Stress på kontakter

Inte godkänd

Kontakt hänger fritt i luften, ger stress på kontakt

Godkända kontrollpunkter

14/16

Dräneringshål

Fästens placering

Förbindelse av kontakter

Föremål mot bakstycke

Klämmans överlappning

Klämmornas storlek

Kontakter

Kopplingslåda

Panelramar separerade

Punktbelastning

Skador

Skugga

Spänningar i ram

Strängförläggning

Tak 1, Weland Stål: Läktfästen

Anmärkningar

5/22

4.1 Kabeluppfästning

Inte godkänd

Hängande kablage påträffades

SS 436 40 00 (712.521.101 och 522.8.4)

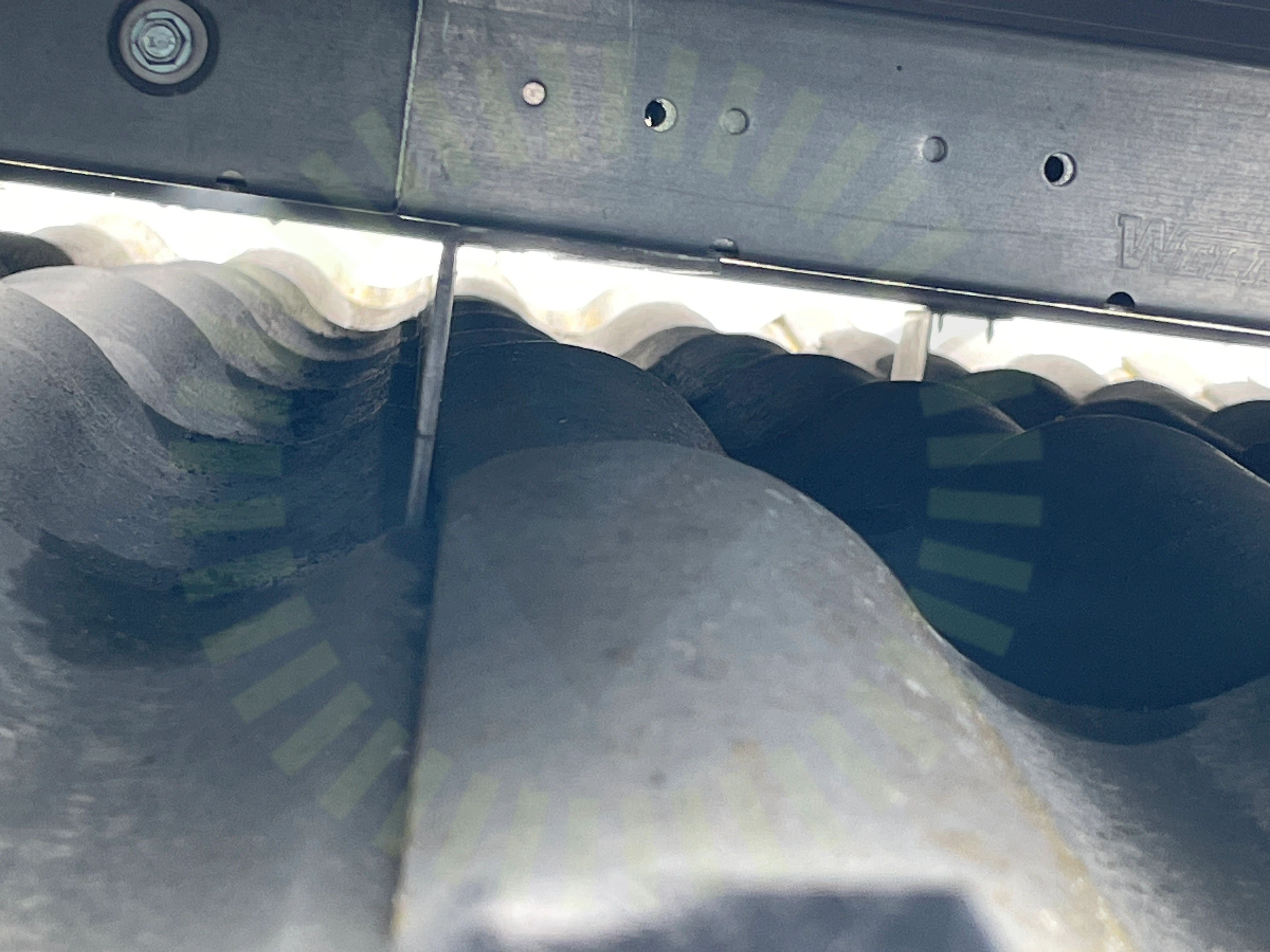

4.2 Skenornas infästning

Inte godkänd

Skenan är inte fäst i infästningsmaterialet korrekt. Nedre skena ,4de kroken ej helt i skruvad, 7de och 11e krok saknar skruv. 14de krok andra skenan nerifrån saknar skruv

MA5104. Sid 1 (1) | Version 4 - 221101

4.3 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkningen saknas

Tillverkarens montageanvisningar

4.4 Underbyggnad

Inte godkänd

Lastberäkning saknas

PD5109 | Version 4 - 221028 | Sid 1 (1)

4.5 Takkrokarnas CC

Inte godkänd

Lastberäkning saknas uppmätt mått mellan krokar 600mm

MA5104. Sid 1 (1) | Version 4 - 221101

Godkända kontrollpunkter

17/22

Främmande material

Klämmor rätt förläggning

Läktinfästning

Mittklämma skruv

Mittklämmor

Shims

Skador

Skarp kant

Skenornas överhäng

Skenskarvar

Skydd

Takgenomföring

Tvådelad Takkrok

Underliggande takpanna

Väderbeständigt material

Ändklämmor skena

Ändklämmor skruv

Varselmärkning

Godkända kontrollpunkter

4/4

Informering av solceller

Tillförlitligt fäst

Varning för backspänning

Varning för likspänning

Växelriktare

Godkända kontrollpunkter

28/28

AC anslutning växelriktare

AC Böjradie

AC Genomföringar

AC Kablage dimensionering

AC Kablage förläggning

AC kablage skada

AC kablage skarp kant

Avstånd närliggande objekt

Avstånd till hav

Bakomliggande material

DC Genomföringar

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skada

DC Kablage skydd

DC Kontakter anslutning

DC Kontakter stress

Fastsäkring av produkt

Huvudsäkring

Infästning

Jordning av chassi

Kontakter

Ledare Fastspända

Märkning

Placering

Smartmätare

Säkringsdimension

Ventilation
