Besiktningsrapport | Takkraft | Sollentuna, Stockholms län | utförd 15 april 2026 | Solenergikvalitet
Installation genom
Takkraft
Datum
15 april 2026
Ort
Sollentuna, Stockholms län
Säkringsdimension
Kabeluppfästning
AC Kablage förläggning
Klämmornas överlappning
97% godkända3% ej godkända
Om installationen
PanelerDMxxxG12RT-G54HBB
MontagesystemNordmount Panntak: Bärläkt
VäxelriktareSigenergy: Hybrid TP2
BatteriSigenergy: SigenStor BAT
TillbehörUndercentral
TillbehörEastron: Sigen Sensor TP-CT120-DH
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3
AvtalMätprotokoll DCSträngschema
Batteri
Godkända kontrollpunkter
18/18
Avstånd närliggande objektAvstånd till havAvstånd till växelriktareBakomliggande materialBatteri PEBatterikåporDC anslutning Fastsäkring av produktLutningPlacering av batteriSammansättning av batterimodulerSignalkabel batteriSkadorSmartmätareTillgång till batteriet
Smartmätare
Godkända kontrollpunkter
6/6
Anslutning av CT klämmorFastsäkring av produktMatning till smartmätarePlacering av CT klämmorSignalkabel till växelriktarenSkador signalkablage
Tak 1: DMxxxG12RT-G54HBB
Anmärkningar
1/18

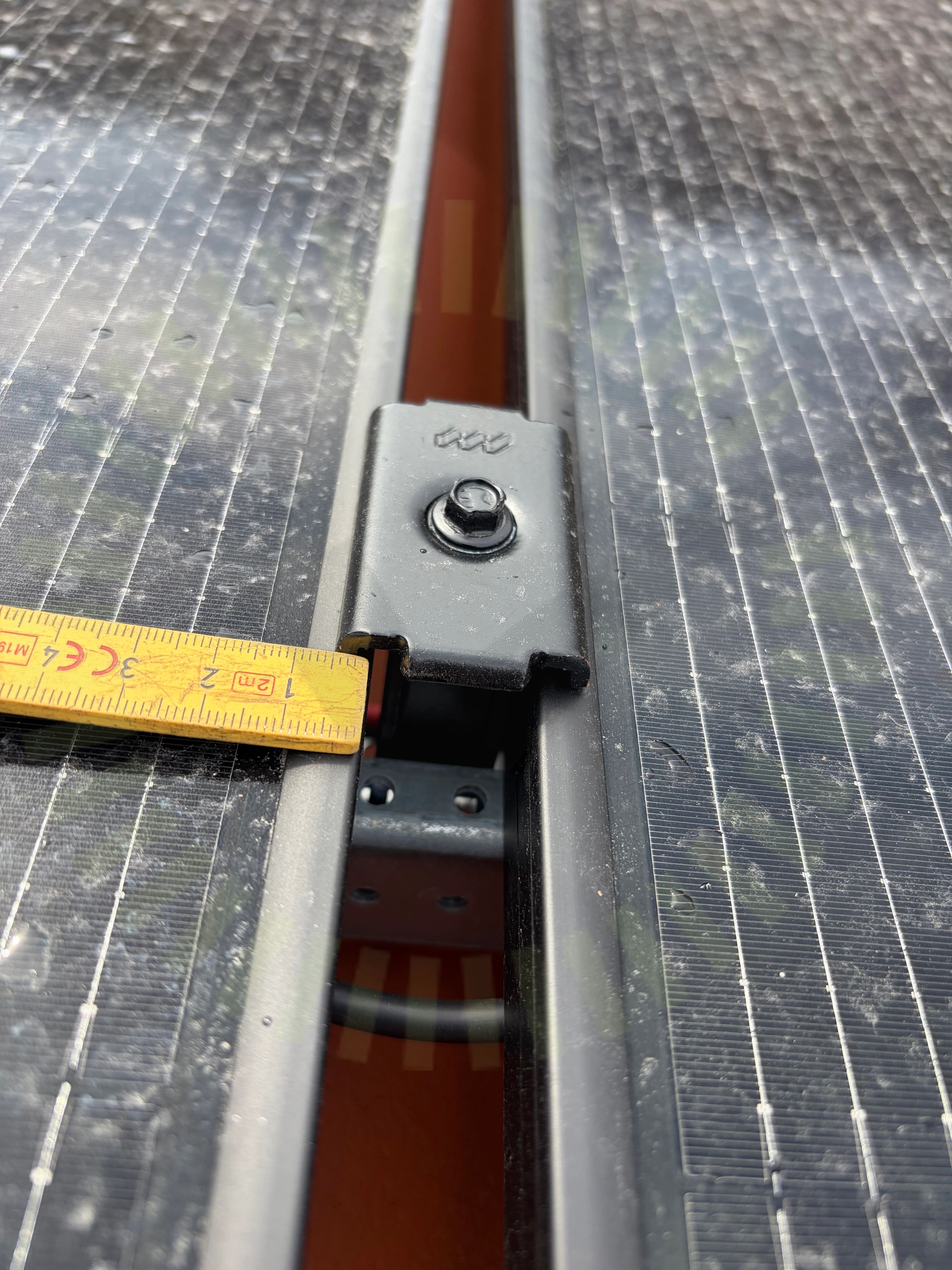

4.1 Klämmornas överlappning
Inte godkänd
Panelklämmans överlappning på panelens ram stämmer inte överens med tillverkarens anvisningar.
DMEGC: Installation of Standard Solar Modules, V2025-4, sid 12
Godkända kontrollpunkter
Tak 1: Nordmount Panntak: Bärläkt
Anmärkningar
1/23
5.1 Kabeluppfästning
Inte godkänd
Kabeluppfästningen (kantclips) har släppt från panelramen på ett fåtal ställen. Kablaget riskerar att hänga ner mot takytan med tiden.
SS 436 40 00 (712.522.101)
Godkända kontrollpunkter
21/23
Använd skruv
Undercentral
Godkända kontrollpunkter
6/6
InfästningIP-KlassningKabelinföringarPEN-ledarePlaceringSkydd mot beröring
Varselmärkning
Anmärkningar
2/41
7.1 AC Kablage förläggning
Inte godkänd
Kabeluppfästningen är inte tillförlitligt utförd, slangen är buntad i befintlig kabel som i sin tur är spikad i betongvägg vilket inte är hållbart för dess vikt. Flera klammer har släppt från väggen.
SS 436 40 00 (522.8.4)
Besiktningsrapport
9.7
x
Uppfästning av kablage
Utrymme
Väderskydd
17/18
Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas storlekKontaktdonKopplingslåda böjradieLutningPanelkablagets böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning
Bärläktens dimension
DC kabel förläggning
Främmande material
Föremål mellan skena och panelram
Kabeldragning mellan takytor
Klämmans placering i skena
Klämmornas överlappning
Läktinfästning
Mittklämmor
Skador
Skenans utstick för klämma
Skenornas infästning
Skenornas överhäng
Skenskarvar
Snö- och Vindlastberäkning
Säkerhetsavstånd
Takkrokarnas CC
Underliggande takpanna
Väderbeständigt material
Ändklämmor
Ej tillgängligt vid besiktning
1/23
Takgenomföring
7.2 Säkringsdimension
Inte godkänd
Säkring ej korrekt dimensionerad. Underlag för dynamisk eller statisk begränsning saknas.
Godkända kontrollpunkter
39/41
Anslutning av ledareAnslutning av växelriktareAvstånd närliggande objektAvstånd till havetBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFunktionsjordFörskruvningGenomföringarHuvudsäkringIdentifieringInformering av solcellerInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanMissvisande varselmärkningPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignTillgänglighetVarning för backspänningVarning för likspänningVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
