Besiktningsrapport

6.7

Installation genom

Svea Solar

Datum

3 augusti 2021

Ort

Hammarö, Värmlands län

Optimerare: Kontakter

Solpaneler: Kablar: Dragavlastade

Växelriktare: El: Kontakter

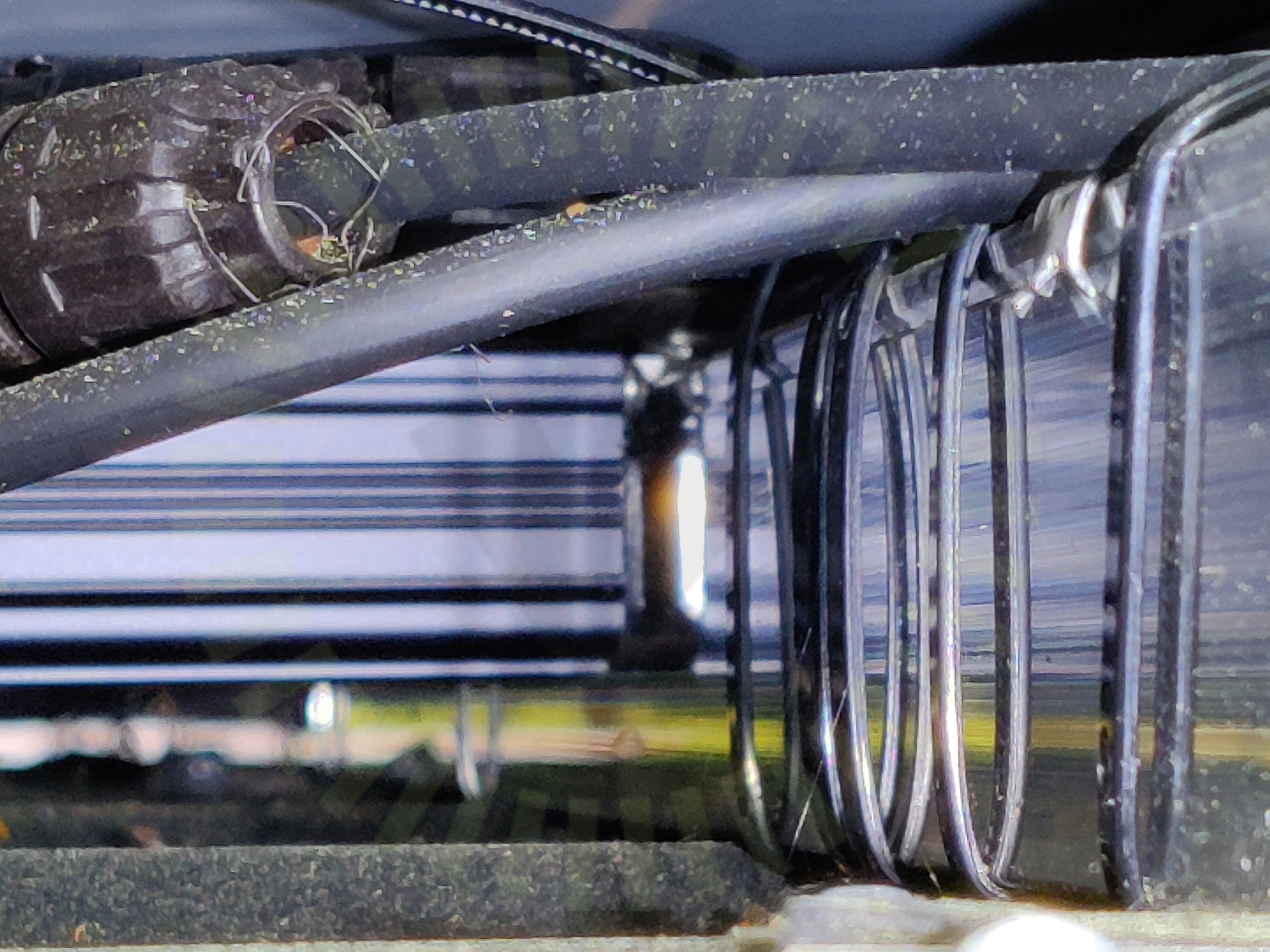

+ 3

74% godkända26% ej godkända

Om installationen

PanelerTSM-DE08M.08(II)

OptimerareP370-P505

MontagesystemSingleFix-V

VäxelriktareSE10k

TillbehörKapsling

Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

2/2

SkadaSkräp

Dokumentation

Anmärkningar

8/9

2.1 Dokumentation: Drift och underhåll

Rekommendation

Drift och underhållsinformation kring solcellsanläggningen saknas.

2.2 Dokumentation: Flashlista

Rekommendation

Flashlista för panelerna saknas.

2.3 Dokumentation: Strängschema

Rekommendation

Strängschemat behövs för att visa var kablarna går på taket och vilka paneler det är som är sammankopplade.

2.4 Dokumentation: Växelriktare

Rekommendation

Resultatrapporten från projektering av växelriktaren saknas.

2.5 Produktinformation: Montagesystem

Inte godkänd

Produktinformation för montagesystemet saknas.

2.6 Produktinformation: Optimerare

Inte godkänd

Produktinformation för optimerarna saknas.

2.7 Produktinformation: Paneler

Inte godkänd

Produktinformation för panelerna saknas.

2.8 Produktinformation: Växelriktare

Inte godkänd

Produktinformation för växelriktaren saknas.

Godkända kontrollpunkter

1/9

Dokumentation: Snö- och Vindlastberäkning

Elmaterial: Kapsling

Godkända kontrollpunkter

7/7

Kapsling: BrytareKapsling: BöjradieKapsling: FörskruvningarKapsling: InfästningKapsling: IP-KlassningKapsling: Rakt monteradKapsling: Yttre påverkan

Schletter: SingleFix-V

Anmärkningar

2/10

4.1 Likströmskabel: Uppfästning

Inte godkänd

Kablar är inte monterade så att det inte finns risk att kablaget skadas över tid.

SS 436 40 00 (712.521.101 och 522.8.4)

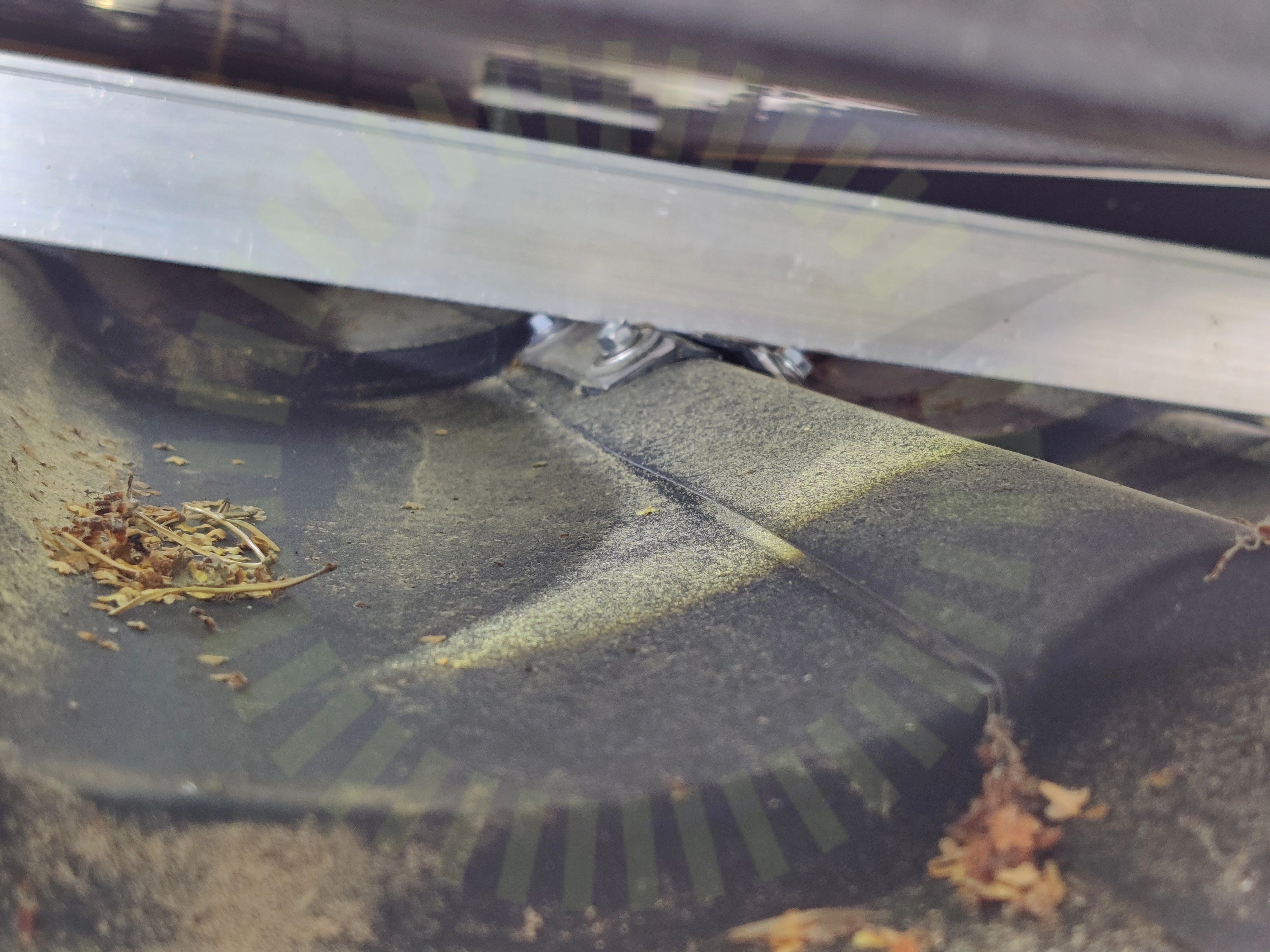

4.2 Skena: Placering

Inte godkänd

Skenans placering stämmer inte med tillverkarens anvisningar.

Tillverkarens anvisningar

Godkända kontrollpunkter

8/10

Likströmskabel: Skarp kantLikströmskabel: SkyddLikströmskabel: Väderbeständigt materialMontagesystem: DistansMontagesystem: Främmande materialMontagesystem: SkadorSkena: InfästningSkenor: Slutfäste

SolarEdge: P370-P505

Anmärkningar

2/4

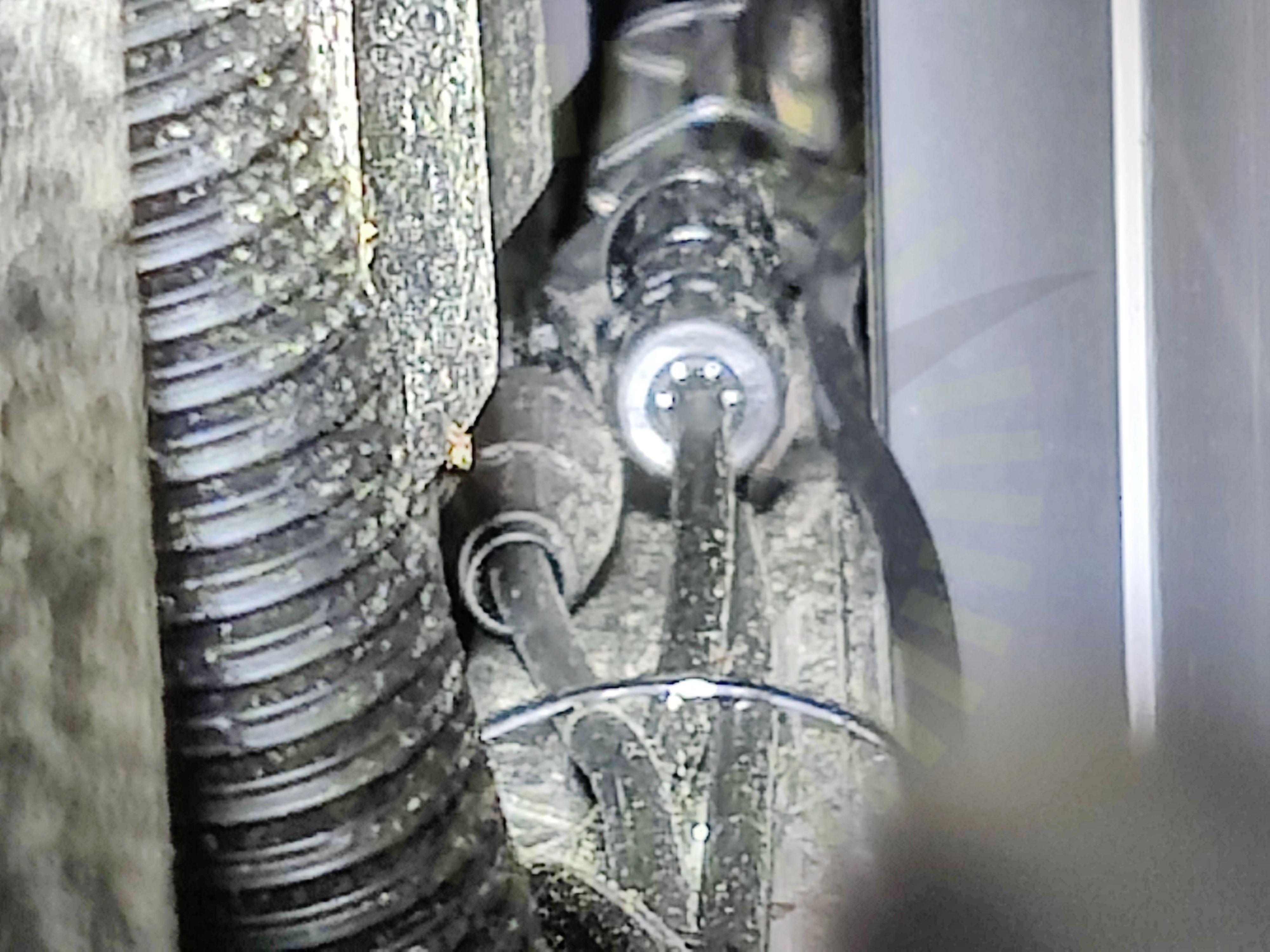

5.1 Optimerare: Kontakter

Inte godkänd

Om kontakter inte är kompatibla utvecklar dem mer värme och riskerar att antända.

IEC 60364-7-712:2017

5.2 Optimerare: Placering

Inte godkänd

Om optimerare inte installeras efter tillverkarens anvisningar gäller inte garantier.

Tillverkarens anvisningar

Godkända kontrollpunkter

2/4

Optimerare: DragavlastadeOptimerare: Fastsäkring av produkt

SolarEdge: SE10k

Anmärkningar

5/26

6.1 Varselmärkning: Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler.

SS 436 40 00 (712.514) / (134.1.7)

6.2 Varselmärkning: Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler.

SS 436 40 00 (712.514) / (134.1.7)

6.3 Varselmärkning: Varning för likström

Inte godkänd

Märkningen är inte utförd enligt gällande regler.

SS 436 40 00 (712.514) / (134.1.7)

6.4 Växelriktare: El: Dimensionering

Inte godkänd

Växelriktare ska vara rätt dimensionerade efter det specifika förhållandet för att undvika effektförluster.

Tillverkarens anvisningar

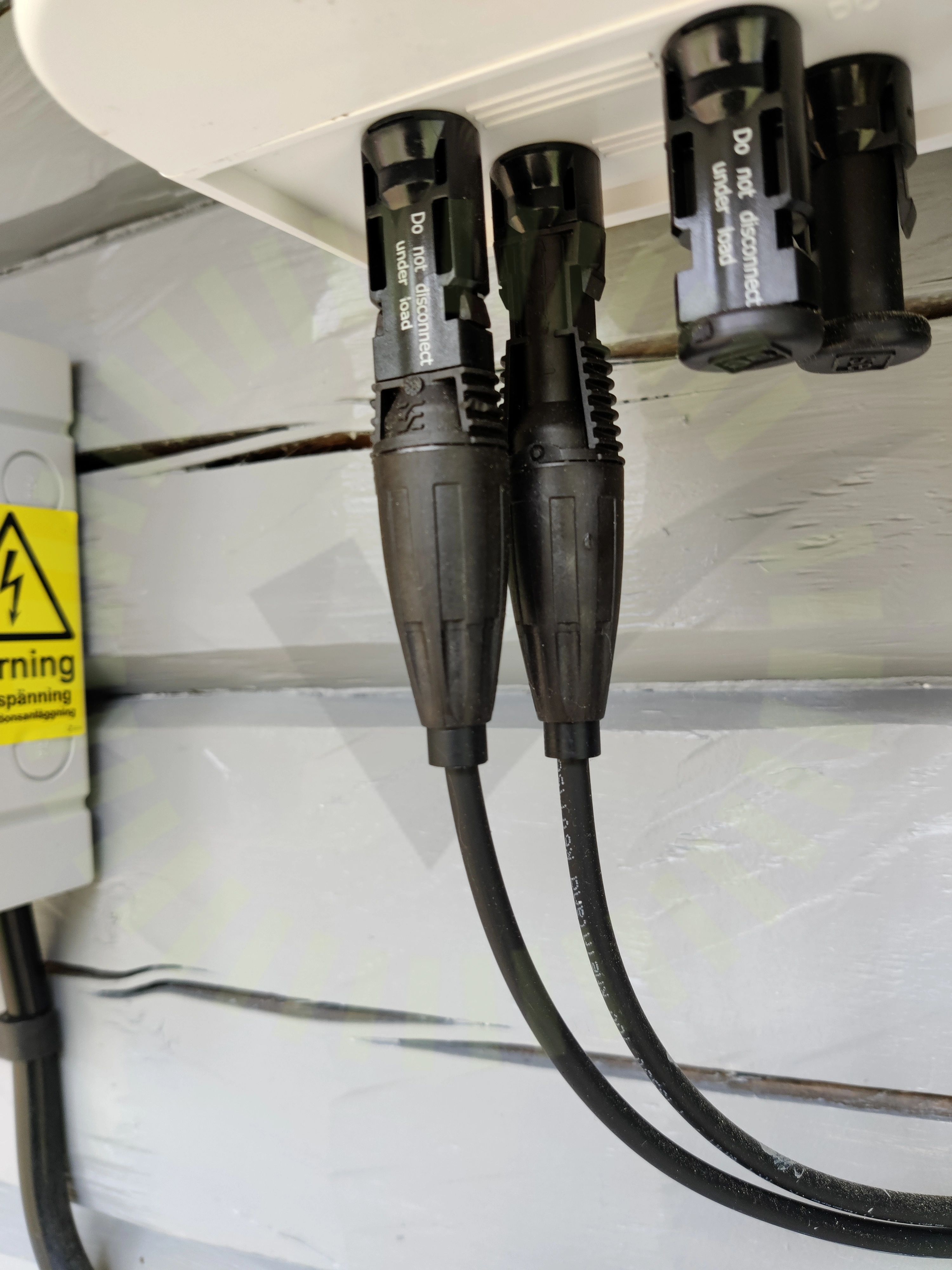

6.5 Växelriktare: El: Kontakter

Inte godkänd

Kontakter är inte från samma tillverkare. Kontakter som inte är kompatibla ökar risken för bränder och kan skada anläggningen.

SS 436 40 00 (712.526.1)

Godkända kontrollpunkter

19/26

Transportsträckor AC: Skador på kabelTransportsträckor AC: Termisk påverkanTransportsträckor AC: UppfästningTransportsträckor AC: UV skyddTransportsträckor AC: Yttre påverkanTransportsträckor DC: Genomföringar Transportsträckor DC: Skador på kabelTransportsträckor DC: Termisk påverkanTransportsträckor DC: UppfästningTransportsträckor DC: UV SkyddTransportsträckor DC: Yttre påverkanVäxelriktare: Placering: VentilationVäxelriktare: El: DubbelisoleradVäxelriktare: InternetVäxelriktare: Placering: AvståndVäxelriktare: Placering: InfästningVäxelriktare: Placering: Rakt monteradVäxelriktare: Placering: UtrymmeVäxelriktare: Placering: Värmeutveckling

Ej tillgängligt vid besiktning

2/26

Transportsträckor AC: GenomföringarVarselmärkning: Tillförlitligt fäst

Trina: TSM-DE08M.08(II)

Anmärkningar

3/9

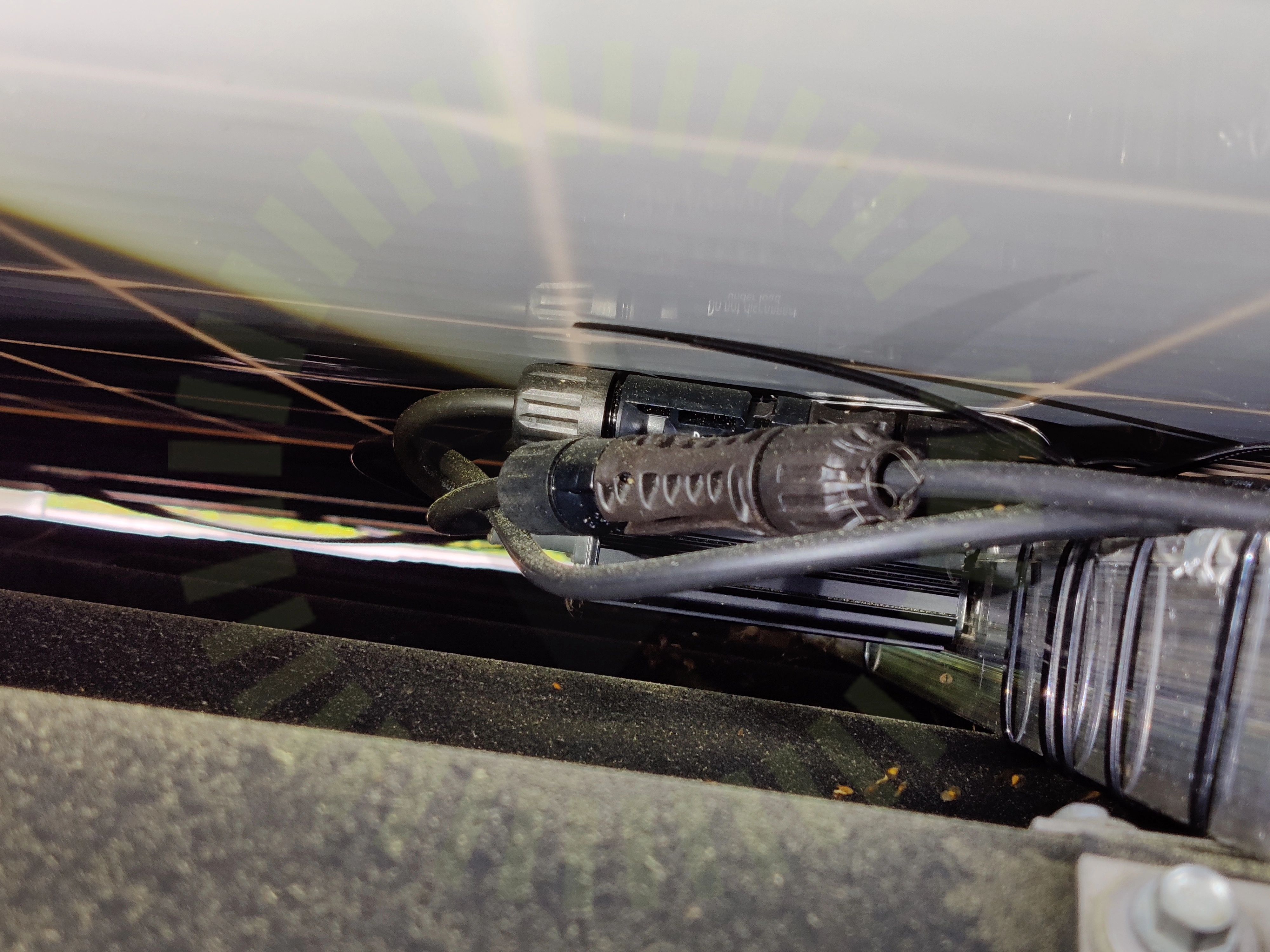

7.1 Solpaneler: Bakstycke: Föremål

Inte godkänd

Föremål trycker mot panelens bakstycke. Detta kan skada panelen och påverka panelen långsiktigt.

Tillverkarens montageanvisningar

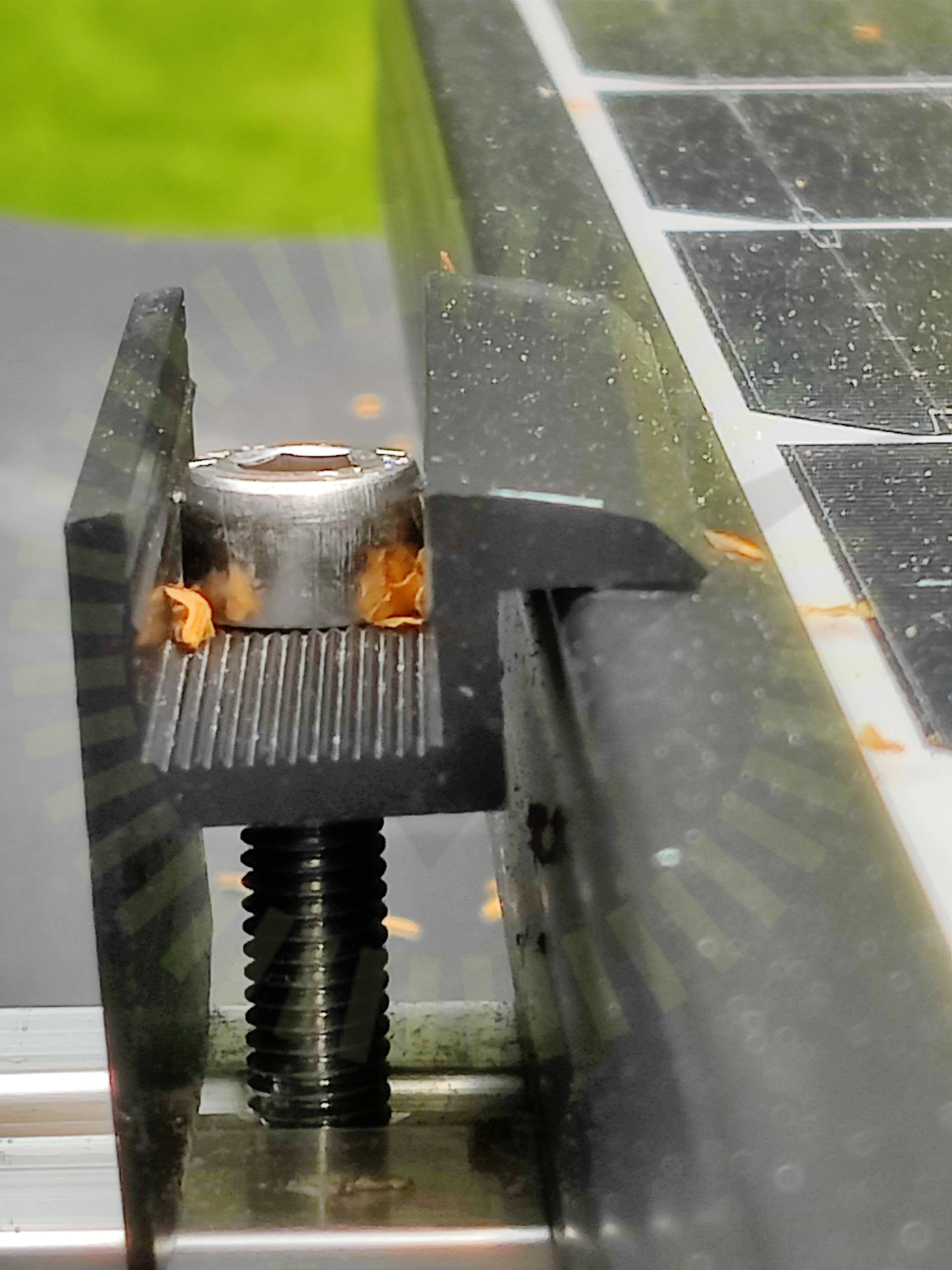

7.2 Solpaneler: Fästen: Överlappning

Inte godkänd

Panelklämmans överlappning på panelens ram stämmer inte överens med tillverkarens anvisningar.

Tillverkarens anvisningar

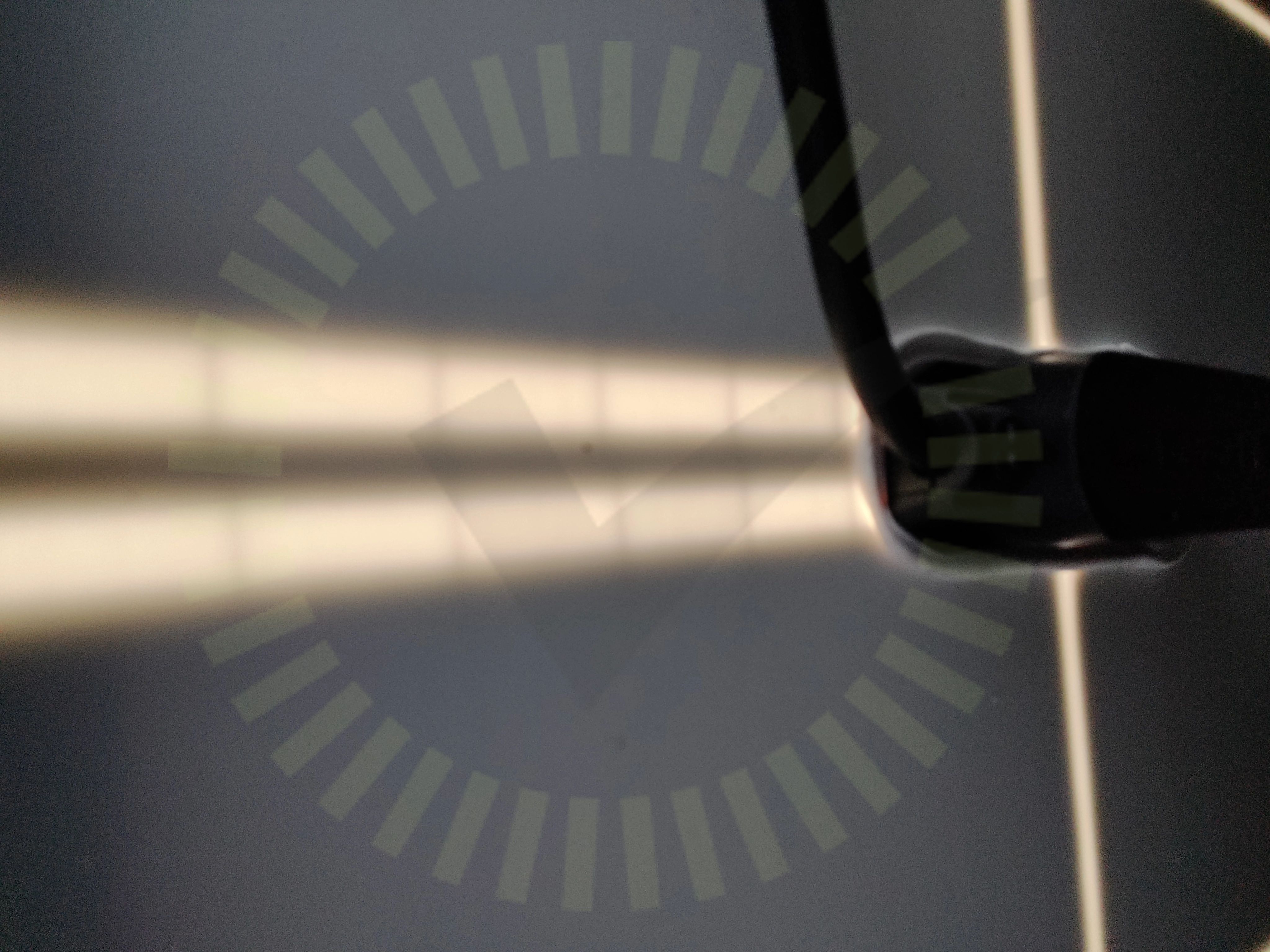

7.3 Solpaneler: Kablar: Dragavlastade

Inte godkänd

Ledare i ett system ska vara avlastade så att ledare inte skadas eller anslutning utsätts för dragbelastningar.

SS 436 40 00 (522.8.3)

Godkända kontrollpunkter

6/9

Solpaneler: Fästen: PlaceringSolpaneler: Glas: ReporSolpaneler: Kablar: KontakterSolpaneler: Ram: DräneringshålSolpaneler: Ram: HålSolpaneler: Ram: Repor
