Besiktningsrapport

9.1

Installation genom

Skandica Solar

Datum

20 mars 2023

Ort

Torslanda, Västra Götalands län

Klämmornas placering

Skenornas överhäng

Kabeluppfästning

+ 6

89% godkända11% ej godkända

Om installationen

PanelerJA Solar: JAM54S31 (395-420) MR

MontagesystemESDEC Lutande Panntak

VäxelriktareSunGrow: SG15-20RT

TillbehörSäkerhetsbrytare AC

Installerad av Skandica Solar som har ett högt snittbetyg på 9.1 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

ESDEC Lutande Panntak

Anmärkningar

2/29

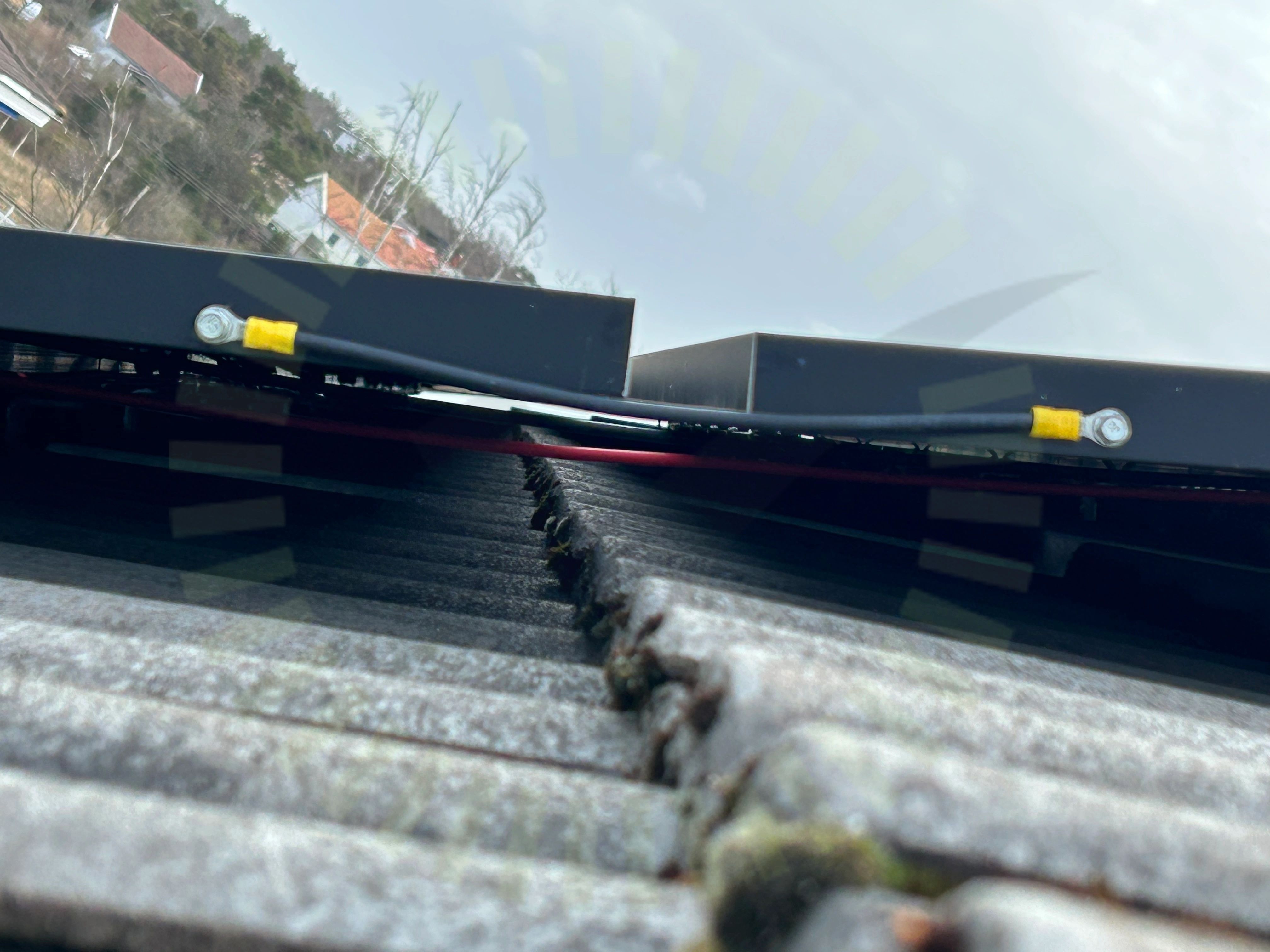

1.1 Kabeluppfästning

Inte godkänd

Kablar är monterade så att det finns risk att kablaget skadas över tid.

SS 436 40 00 (712.521.101 och 522.8.4)

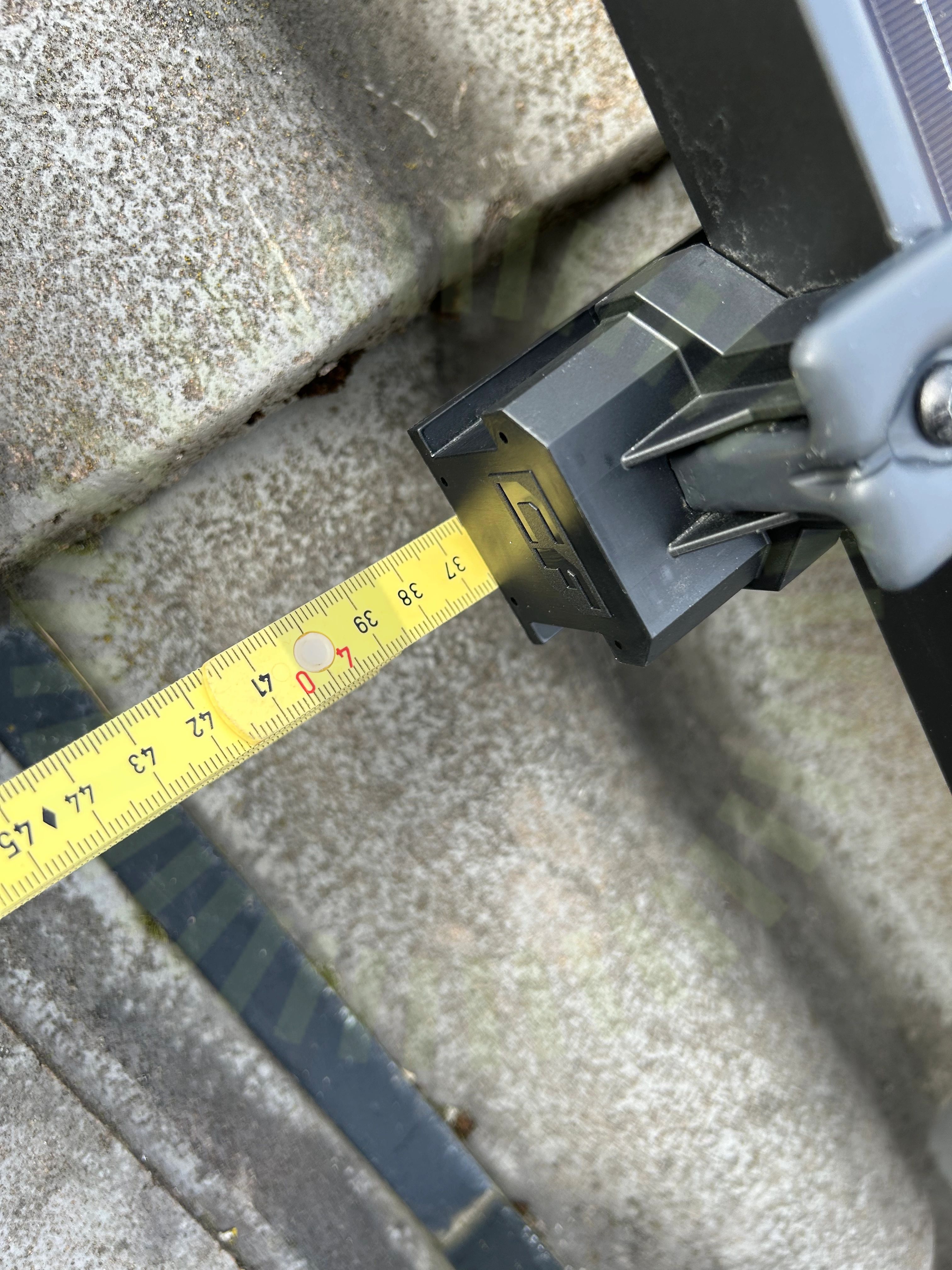

1.2 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24 och 25

Godkända kontrollpunkter

27/29

Använd skruv för klämmaDräneringshål pekar neråtFrämmande materialKlämmans placering i skenaLäktinfästningMittklämmorPanelramens höjdPanelstorlekShimsSkada på klämmorSkadorSkarp kantSkenans utstick för klämmaSkenornas infästningSkenskarvarSkyddSnö- och VindlastberäkningSäkerhetsavståndTakets lutningTakgenomföringTakkrokarnas CCTakkrokens höjdjusteringTermisk brytpunkt skenorUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor

JA Solar: JAM54S31 (395-420) MR

Anmärkningar

2/17

2.1 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon.

JA SOLAR PV MODULES INSTALLATION MANUAL 2022-01-10, sida 8.

2.2 Skador

Inte godkänd

Skador noterade på panelerna. Skruvar satta i ramarna.

Godkända kontrollpunkter

14/17

Avstånd till havetAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas överlappningKopplingslådaPanelkablagets böjradiePanelramar separeradePunktbelastningSkuggaSpänningar i ramStress på kontakterSträngförläggning

Panntak, ESDEC Lutande Panntak

Anmärkningar

1/1

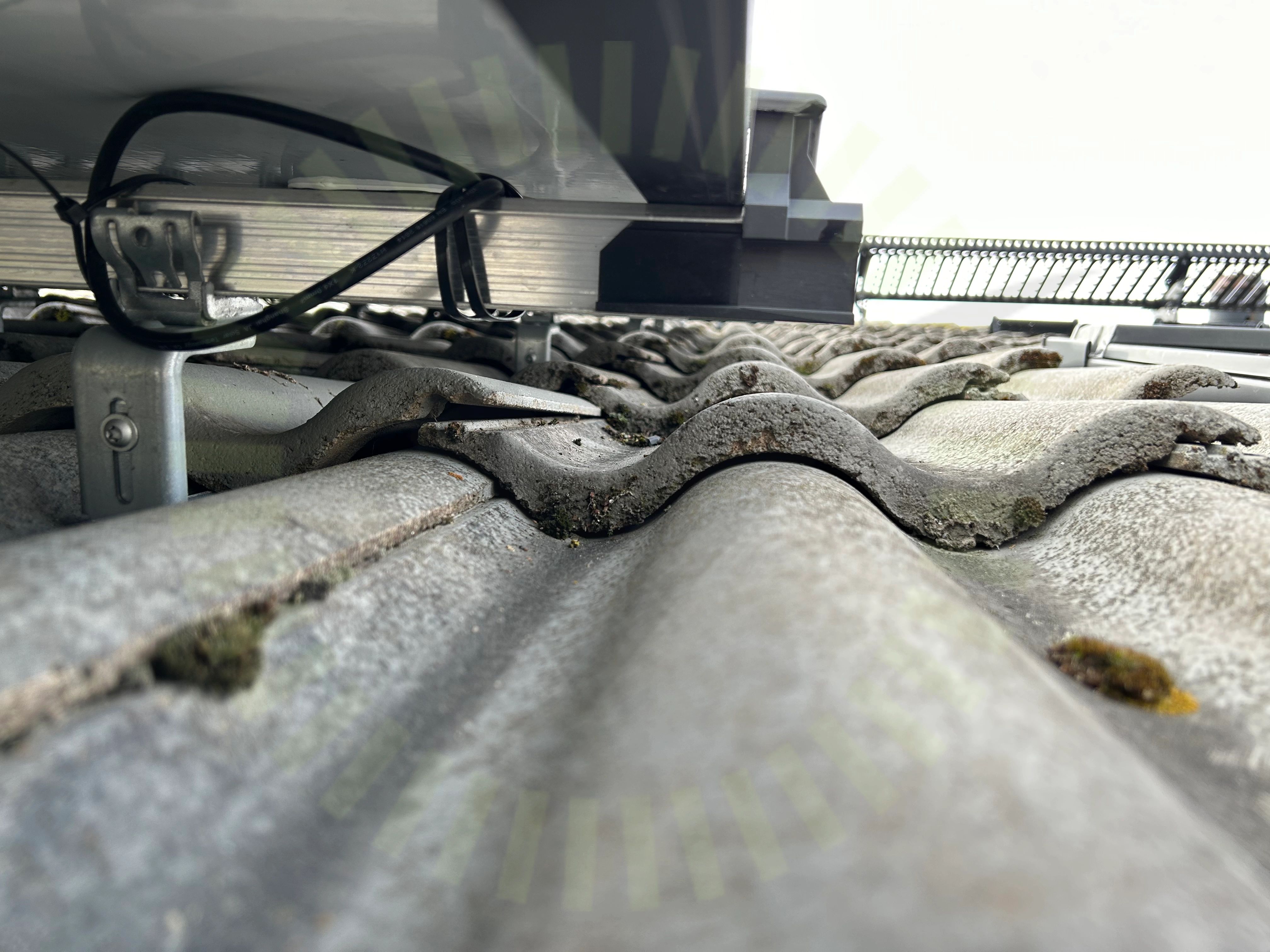

3.1 Takpannor

Inte godkänd

Takpannor hänger i luften

SunGrow: SG15-20RT

Anmärkningar

6/39

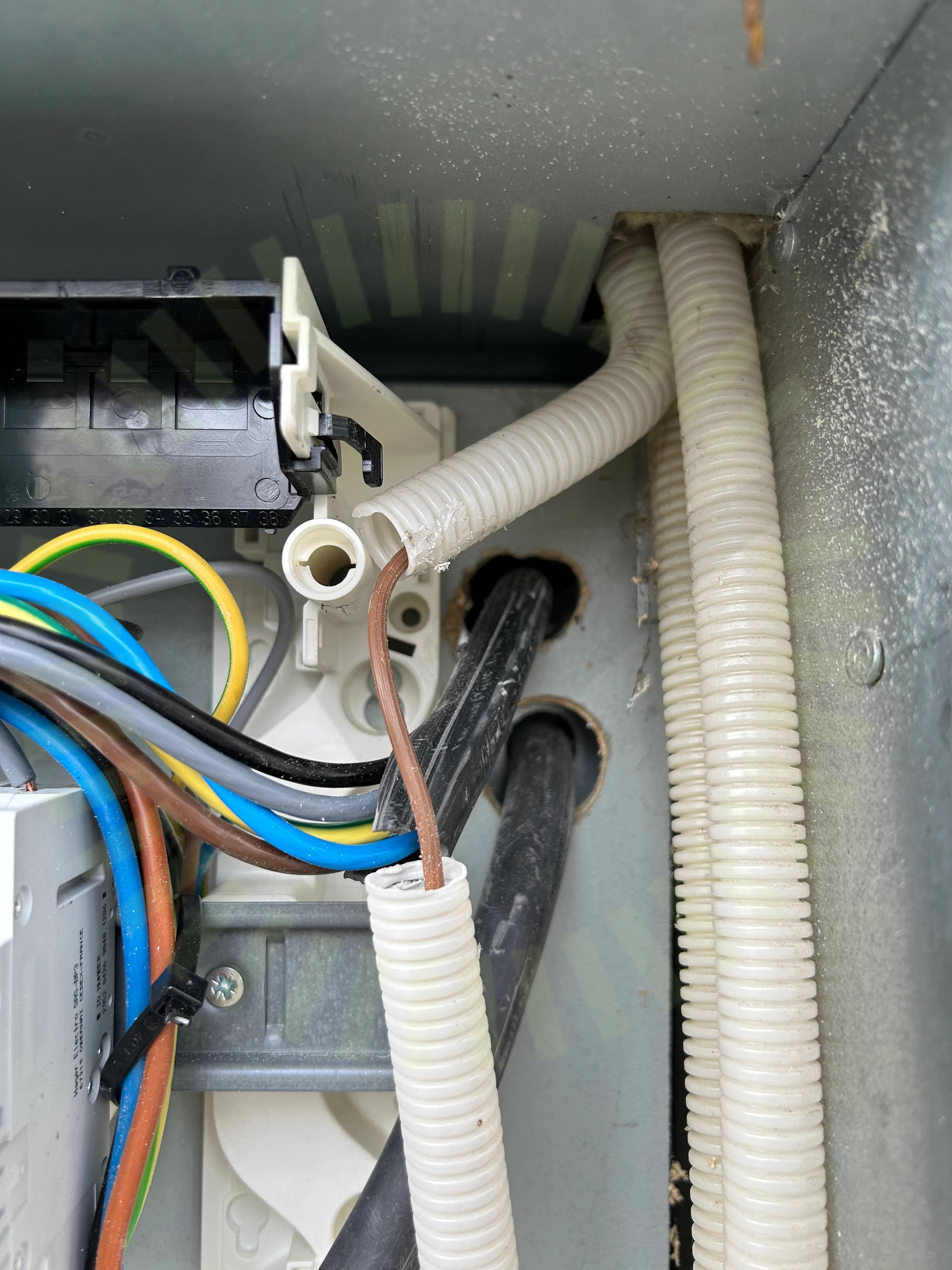

4.1 AC kablage skarp kant

Inte godkänd

Kabel ligger mot skarp kant.

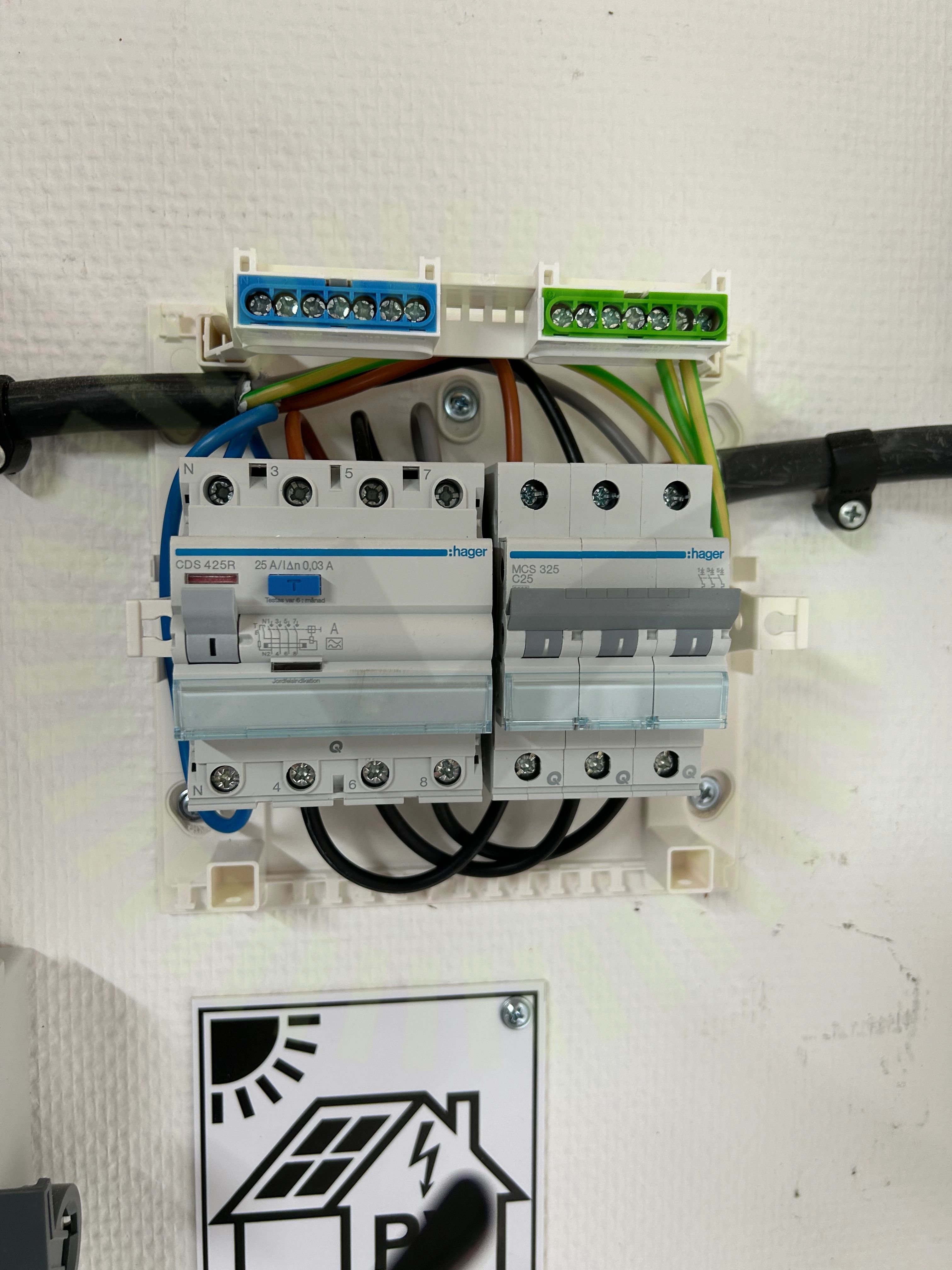

4.2 Jordfelsbrytare

Rekommendation

Om växelriktaren monteras inom en JFB rekommenderar SunGrow den att bryta vid 300mA

SG3.0-20RT-UEN-Ver18-202212, Sida 34

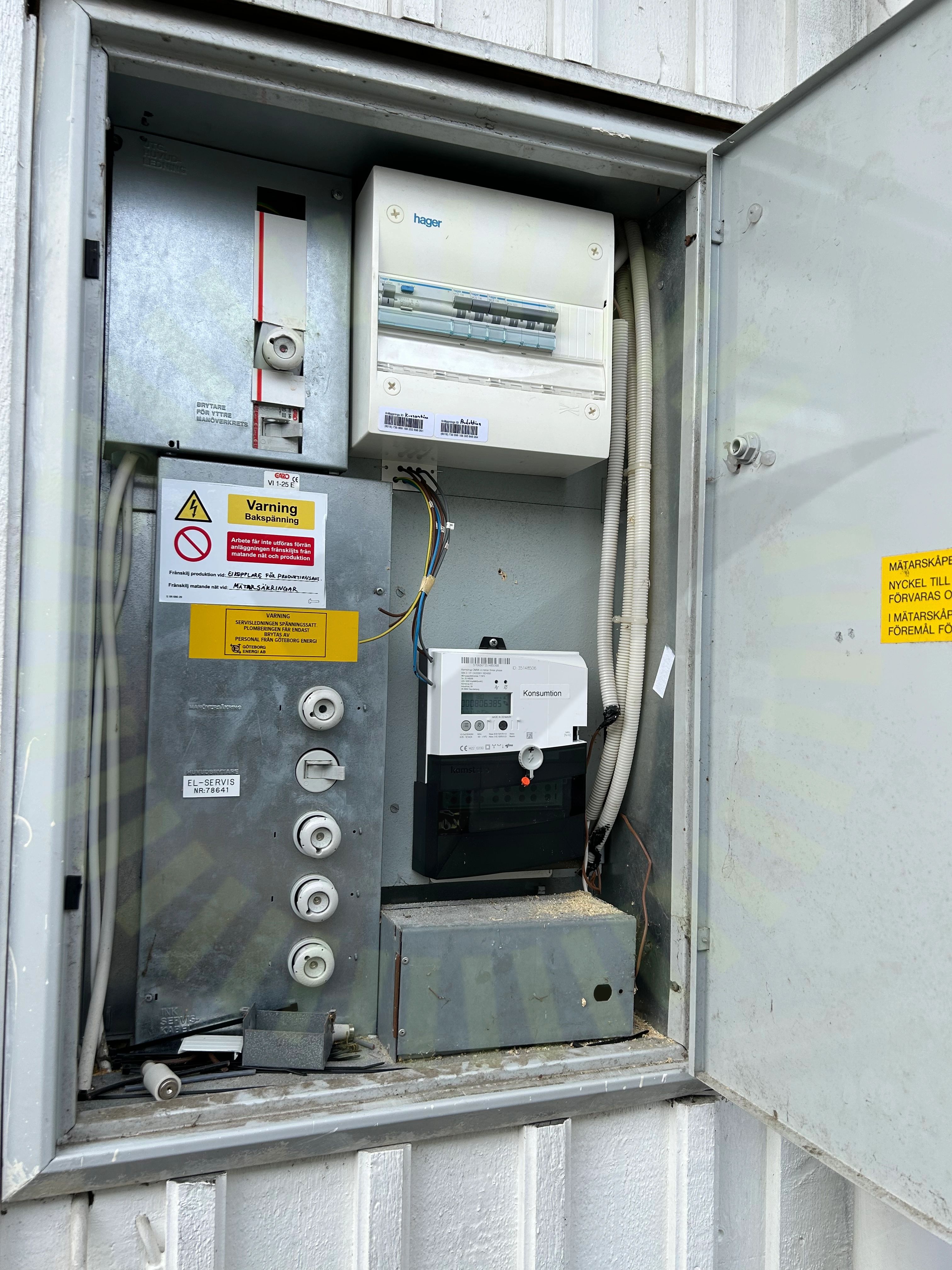

4.3 Märkning

Inte godkänd

Märkning saknas (UC) i mätarskåp.

ELSÄK-FS 2022:1 (3 kap. 6 §)

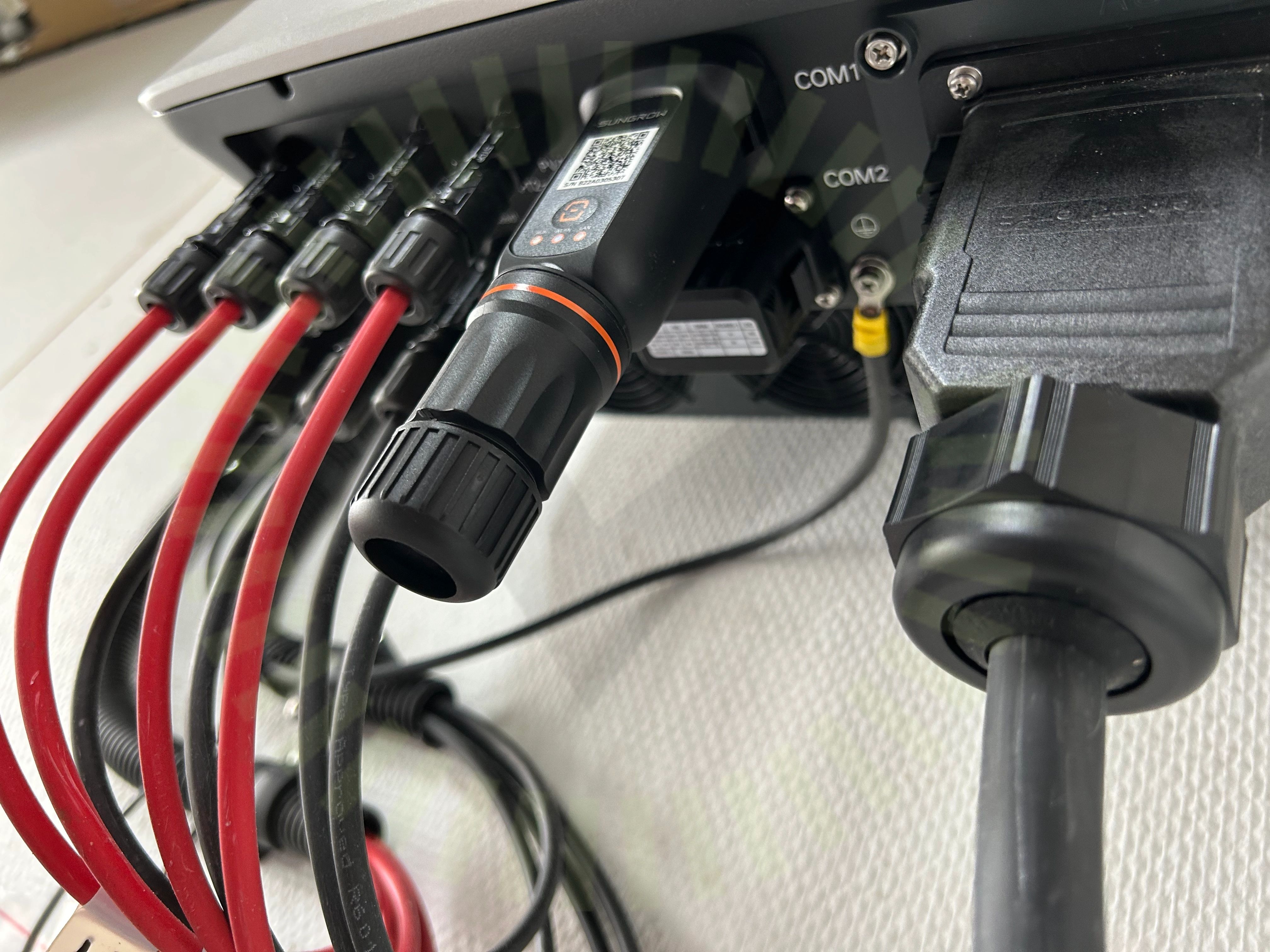

4.4 Jordning av chassi

Inte godkänd

Växelriktarens chassi saknar extern PE anslutning enligt tillverkarens anvisningar.(Bild visar FB mot takmontage)

SG3.0-20RT-UEN-Ver18-202212, Sida 32-34

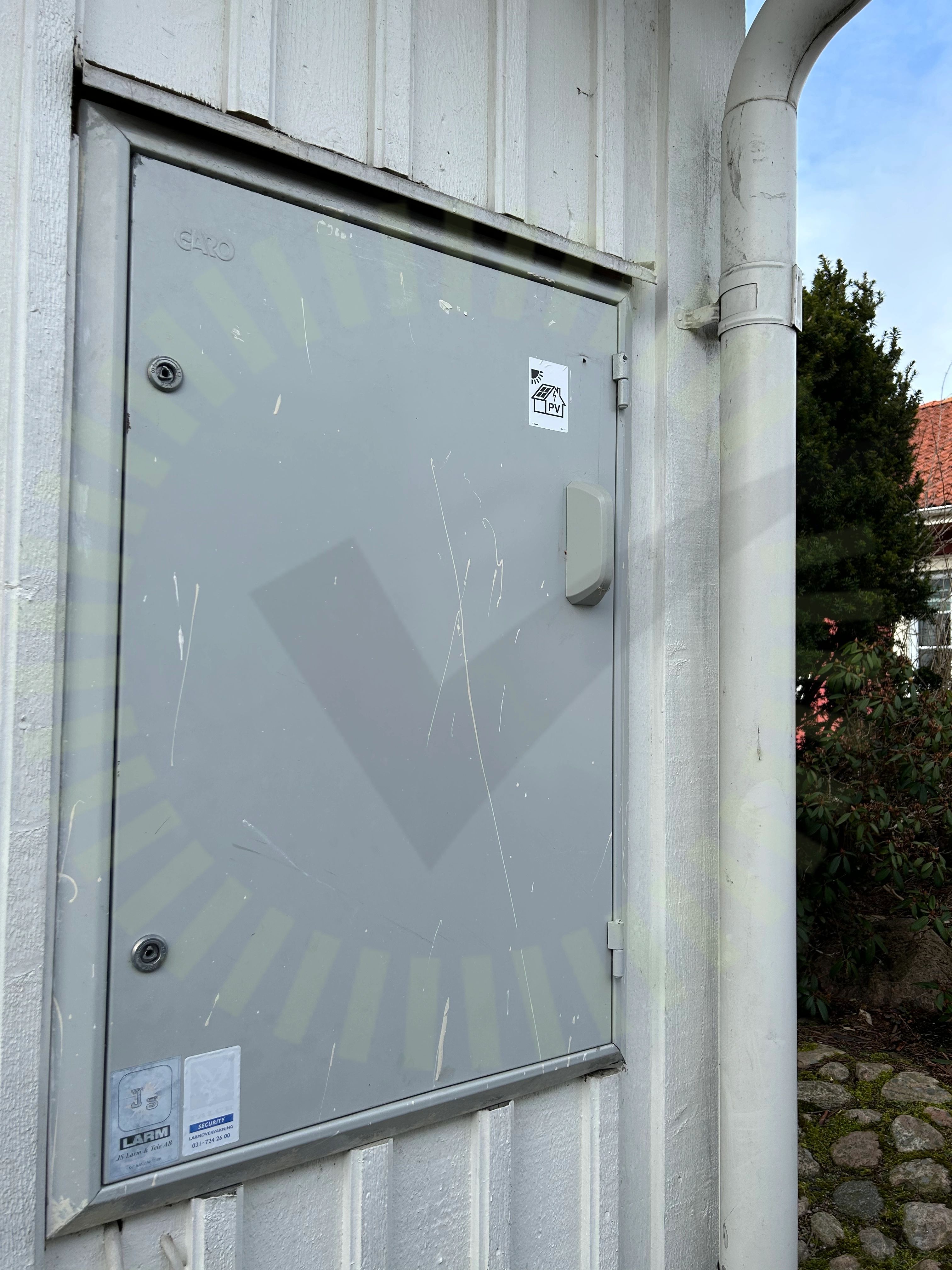

4.5 Tillförlitligt fäst

Inte godkänd

Märkningen sitter inte tillförlitligt fast.(rekommenderar att skruva fast märkningar)

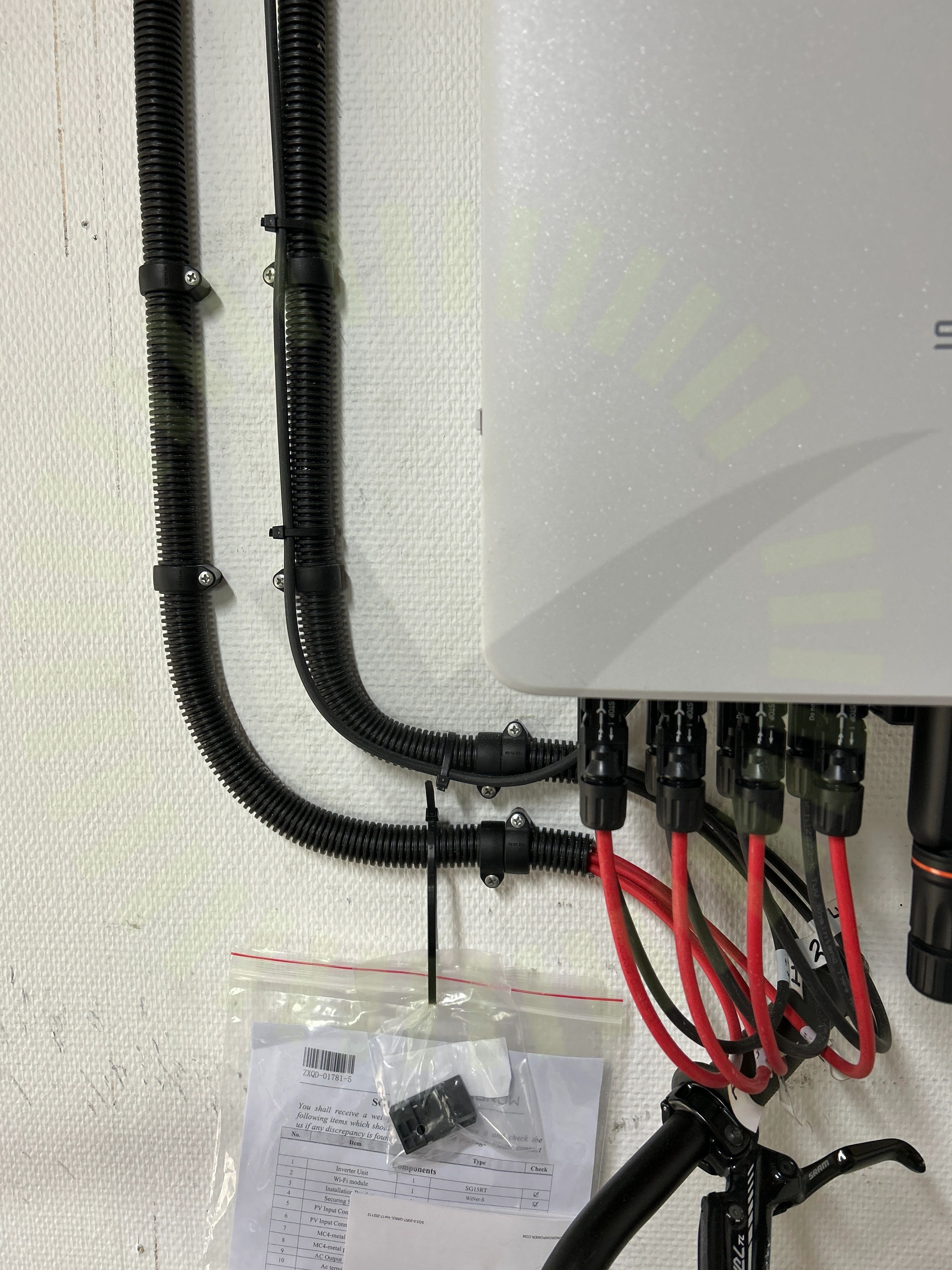

4.6 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

Godkända kontrollpunkter

33/39

AC Anslutning VäxelriktareAC BöjradieAC GenomföringarAC Kablage dimensioneringAC Kablage förläggningAC kablage skadaAvstånd närliggande objektBakomliggande materialDC Genomföringar DC Kablage egenskaperDC Kablage förläggningDC Kablage skadaDC Kablage skyddDC Kontakter

Säkerhetsbrytare AC

Godkända kontrollpunkter

6/6

BöjradieEgenskaperFörskruvningarInfästningPlaceringRakt monterad
