Besiktningsrapport

9.6

Installation genom

Nova Solar

Datum

6 mars 2025

Ort

Halmstad, Hallands län

PEN-ledare

Kabelskydd

Skador signalkablage

+ 5

93% godkända

8% ej godkända

Om installationen

Paneler

Trina: TSM-NEG9RC.27

Montagesystem

Nordmount Panntak: Bärläkt

Växelriktare

SigenEnergy: SigenStor EC 5.0-25.0 TP

Tillbehör

Undercentral

Tillbehör

Eastron: Sigen Sensor TP-CT120-DH

Tillbehör

Säkerhetsbrytare AC

Installerad av Nova Solar som har ett högt snittbetyg på 9.6 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (4)Batteri (5)Smartmätare (6)Säkerhetsbrytare AC (7)Tak 1, Nordmount Panntak: Bärläkt (24)Tak 1, Trina: TSM-NEG9RC.27 (14)Undercentral (7)Varselmärkning (4)Växelriktare (37)

Allmänt

Anmärkningar

1/4

1.1 Kabelskydd

Inte godkänd

Kabelskyddet är inte korrekt fastsatt.

Godkända kontrollpunkter

3/4

Avtal

Mätprotokoll DC

Strängschema

Batteri

Godkända kontrollpunkter

5/5

Kåpor

Placering bärighet

Sammansättning av komponenter

Skador

Tillgång till batteriet

Smartmätare

Anmärkningar

1/6

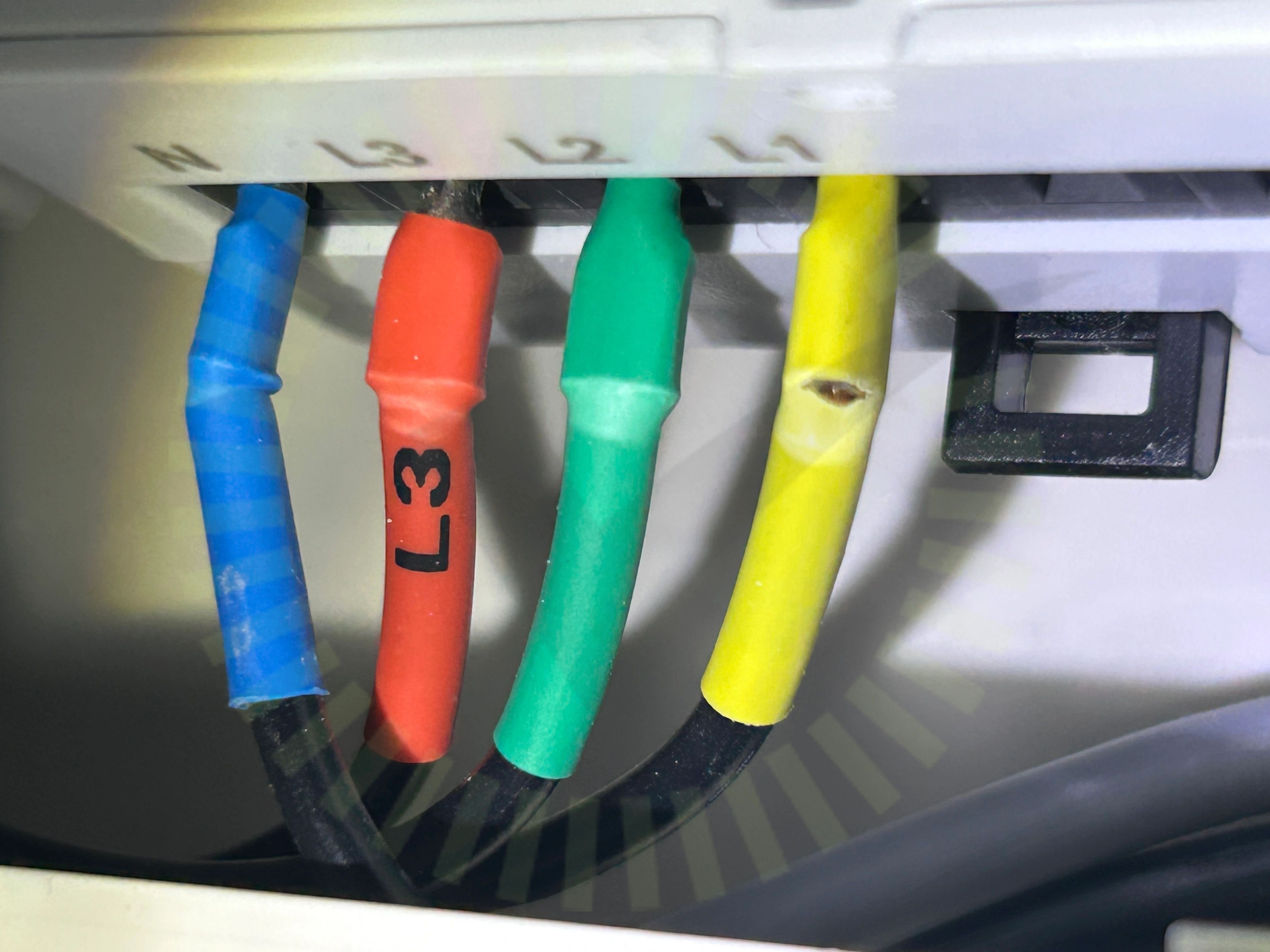

3.1 Skador signalkablage

Inte godkänd

Kablage för smartmätare är skadat.

Godkända kontrollpunkter

3/6

Fastsäkring av produkt

Matning till smartmätare

Signalkabel till växelriktaren

Ej tillgängligt vid besiktning

2/6

Anslutning av CT klämmor

Placering av CT klämmor

Säkerhetsbrytare AC

Anmärkningar

1/7

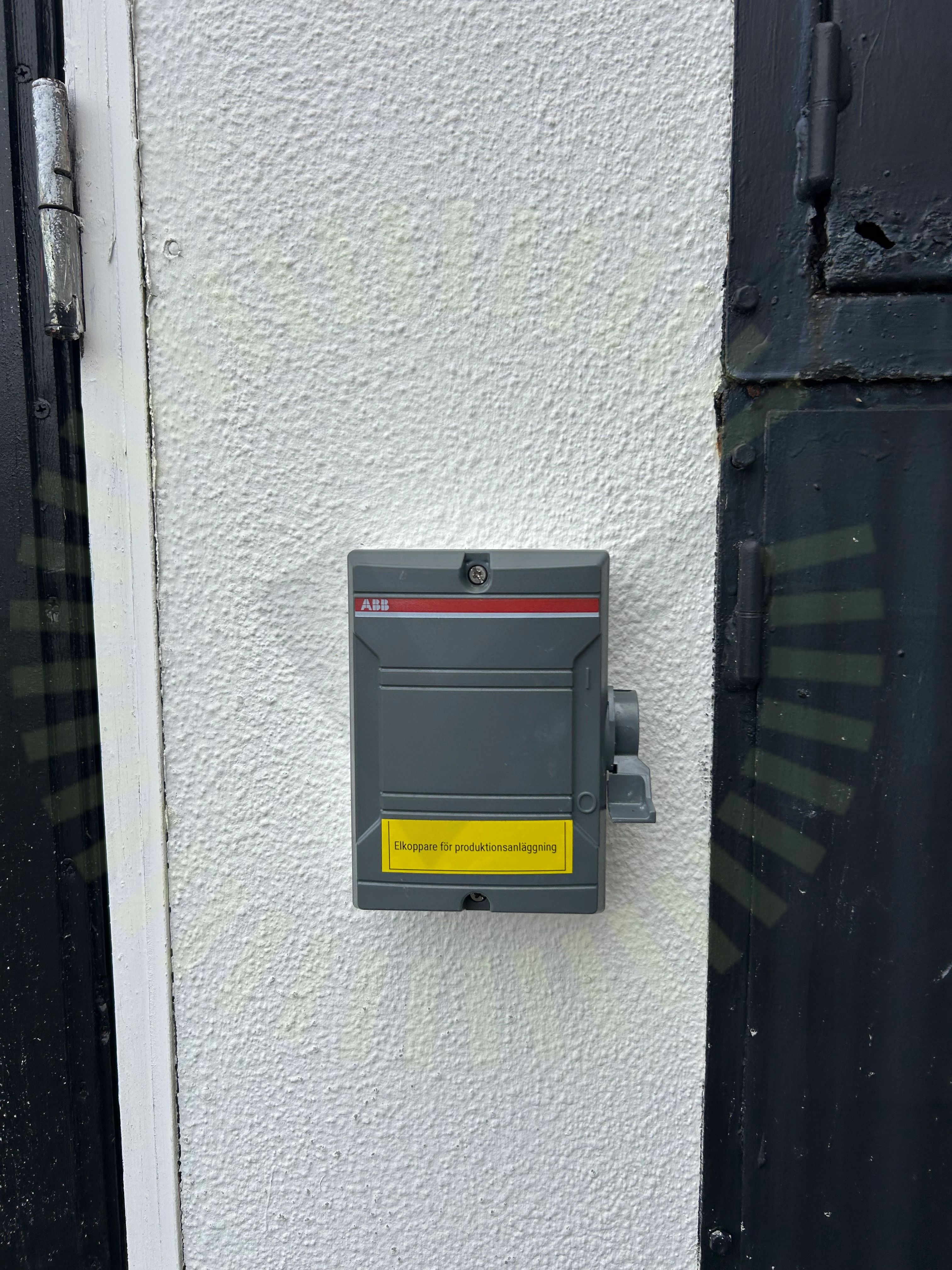

4.1 Placering Säkerhetsbrytare

Kundkommentar

Kund hade önskat en annan placering av säkerhetsbrytaren.

Godkända kontrollpunkter

6/7

Anslutningar i brytare

Egenskaper

Identifiering

Infästning

Kabelinföringar

Skada vid brytare

Tak 1, Nordmount Panntak: Bärläkt

Anmärkningar

1/24

5.1 Snö- och Vindlastberäkning

Inte godkänd

Inmatade värden i lastberäkningen stämmer inte med verkligheten. Fel adress på kunden.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

23/24

Använd skruv

Bärläktens dimension

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Kabeldragning mellan takytor

Kabeluppfästning

Klämmans placering i skena

Klämmornas överlappning

Liggande skenor

Läktinfästning

Mittklämmor

Skador

Skenans utstick för klämma

Skenornas infästning

Skenornas överhäng

Skenskarvar

Säkerhetsavstånd

Takgenomföring

Takkrokarnas CC

Underliggande takpanna

Väderbeständigt material

Ändklämmor

Tak 1, Trina: TSM-NEG9RC.27

Godkända kontrollpunkter

14/14

Dräneringshål

Förbindelse av kontakter

Föremål mot bakstycke

Klämmornas placering

Klämmornas överlappning

Kontaktdon

Kopplingslåda böjradie

Panelkablagets böjradie

Panelramar separerade

Skador på panel

Skugga

Spänningar i ram

Stress på kontakter

Strängförläggning

Undercentral

Anmärkningar

1/7

7.1 PEN-ledare

Inte godkänd

Installation utförd med fyrledarsystem. PEN ledare har felaktig dimension och är inte korrekt uppmärkt.

SS 436 40 00, utgåva 4 (543.4.1)

Godkända kontrollpunkter

6/7

Femledarsystem

Infästning

IP-Klassning

Kabelinföringar

Placering

Skydd mot beröring

Varselmärkning

Anmärkningar

2/4

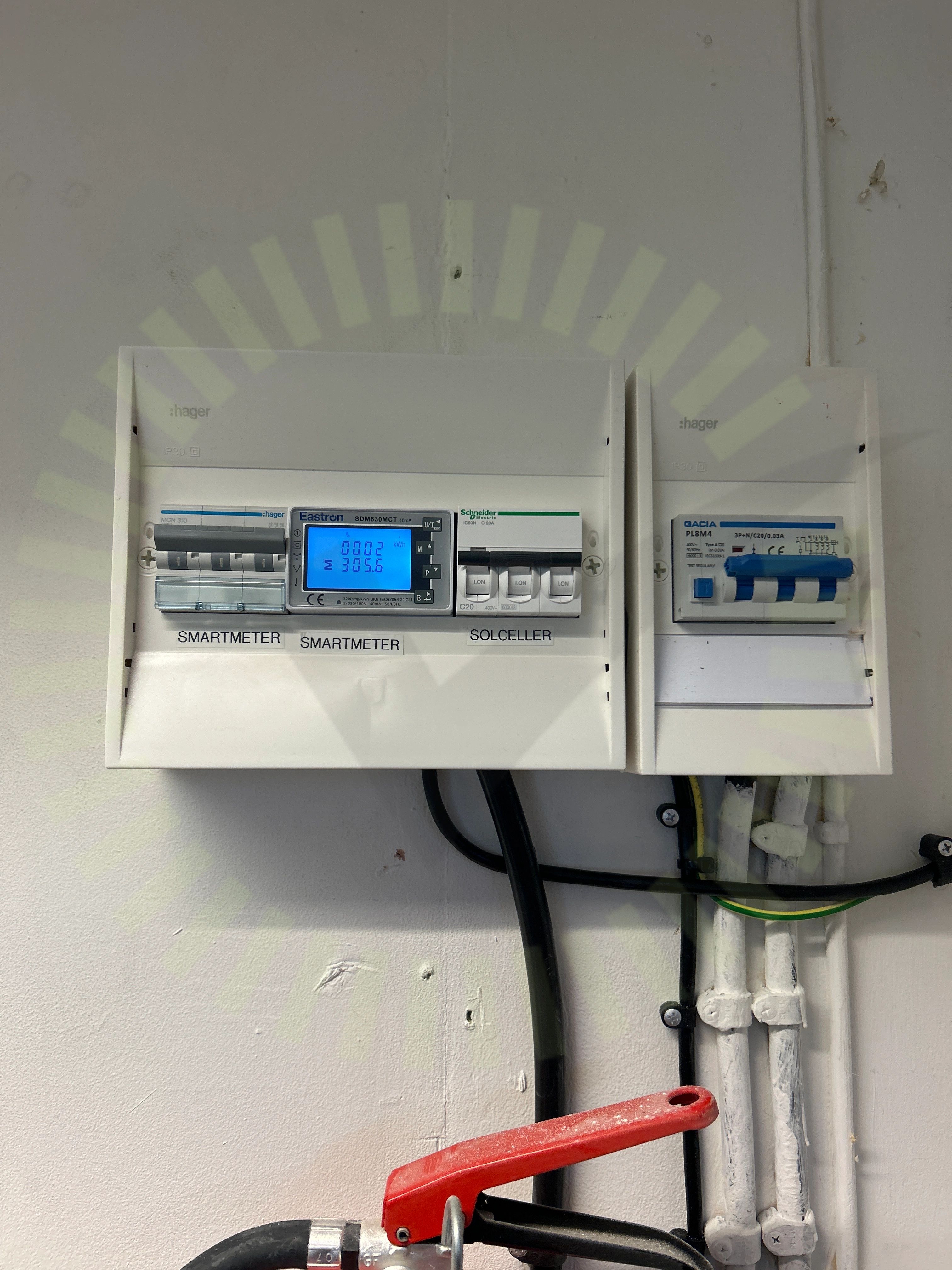

8.1 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för backspänning saknas enligt krav. Se referens.

SEK 457, Sida 42

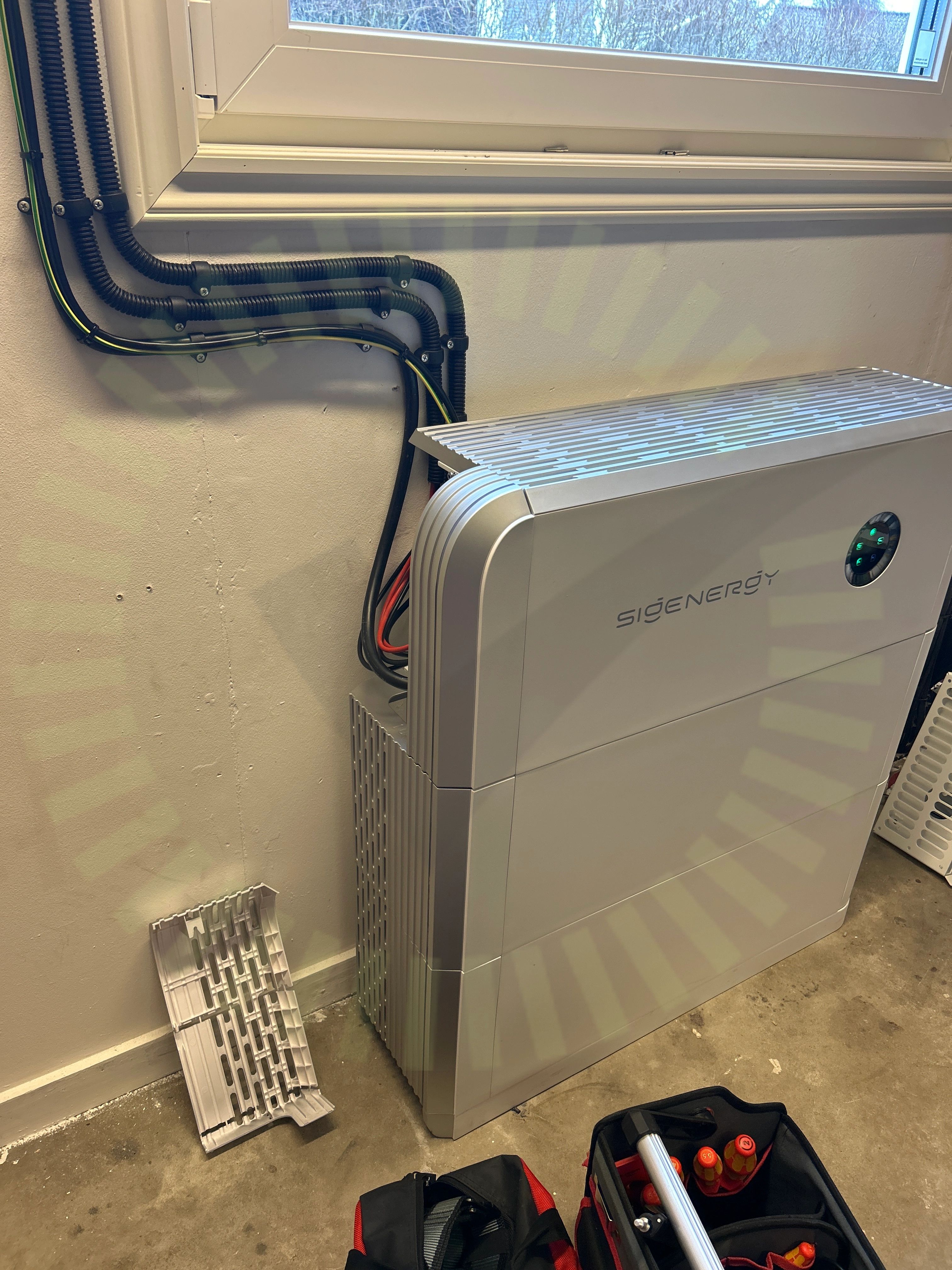

8.2 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

2/4

Informering av solceller

Missvisande varselmärkning

Växelriktare

Anmärkningar

2/37

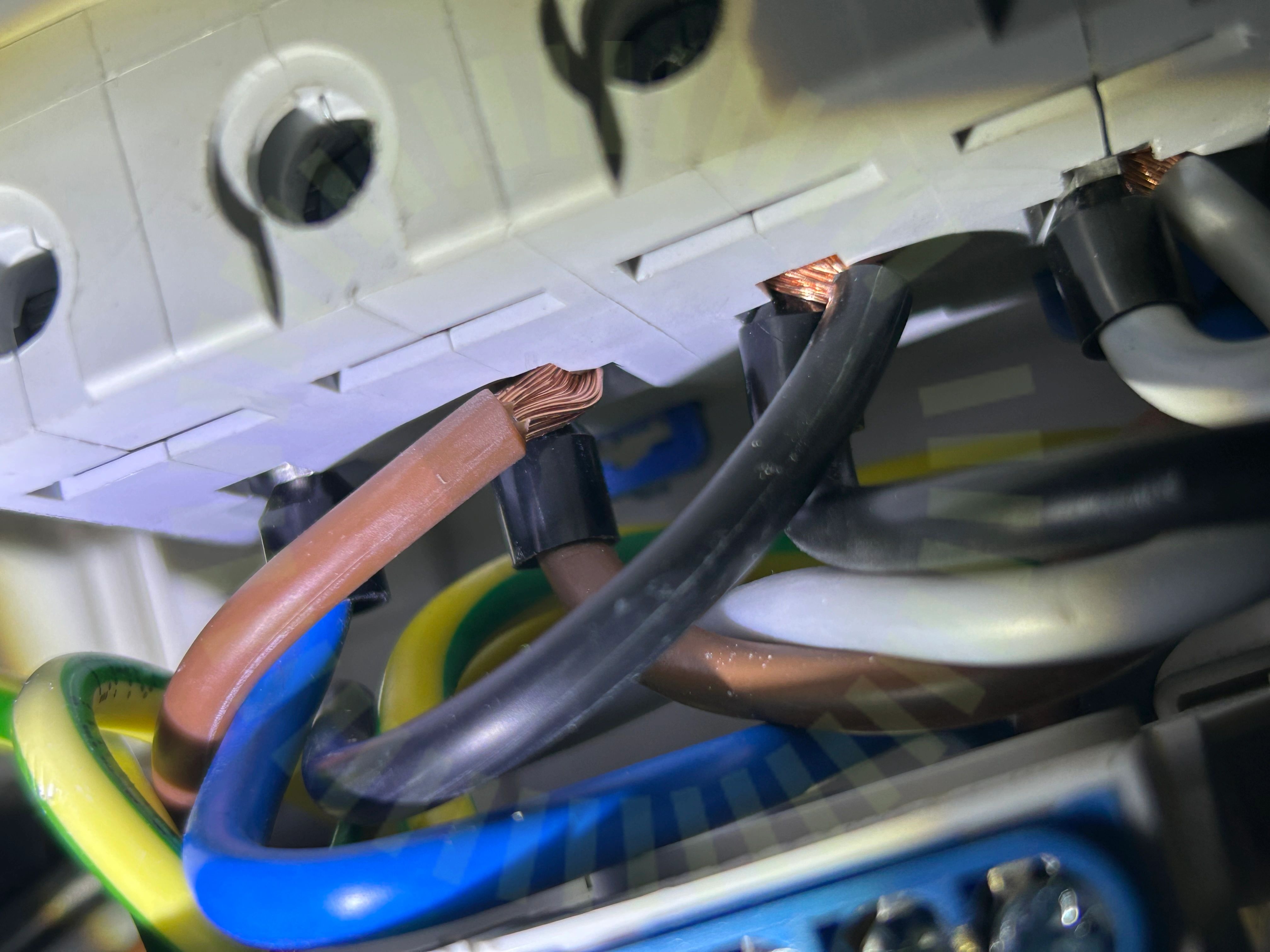

9.1 Anslutning av ledare

Inte godkänd

Mångtrådig ledare är ansluten i samma plint som solid ledare. Mångtrådiga ledaren är inte lämpligt fastsäkrad.

SS 436 40 00 (134.1.4)

9.2 Infästning

Inte godkänd

Höger infästning är inte korrekt utförd. Skruv sitter löst.

Godkända kontrollpunkter

35/37

AC kablage förläggning

AC Kablage förläggning

Anslutning av växelriktare

Avstånd närliggande objekt

Avstånd till havet

Bakomliggande material

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Kontakter

DC Max Spänning

DC Max Ström

DC Min Spänning

Dubbel matning

Enkelisolerade ledare

Fastsäkring av produkt

Förskruvning

Genomföringar

Huvudsäkring

Identifiering

Jordning av chassi

Kabeldimensionering

Kablagets böjradie

Likspänningskomponenter

Max total effekt

Mekanisk påverkan

Placering

Skadat kablage

Skarp kant

Stress på kontakter

Strängdesign

Säkringsdimension

Tillgänglighet

Väderbeständigt material

Växelriktarens IP klassning
