Besiktningsrapport

8.3

Installation genom

Solcellsproffsen

Datum

22 maj 2023

Ort

Bålsta, Uppsala län

PEN

Förbindelse av kontakter

Kopplingslåda

+ 5

85% godkända

15% ej godkända

Om installationen

Paneler

Eurener: MEPV 144 HALF-CUT (425-450)

Montagesystem

K2: SpeedRail

Växelriktare

SunGrow: SH5-10RT

Batteri

SunGrow: SBR(XXX)

Tillbehör

Säkerhetsbrytare AC

Tillbehör

Smartmätare: CHINT DTSU666

Installerad av Solcellsproffsen som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Batteri (8)Kapsling (9)Säkerhetsbrytare AC (6)Tak 1, Eurener: MEPV 144 HALF-CUT (425-450) (13)Tak 1, K2: SpeedRail (34)Varselmärkning (5)Växelriktare (37)

Allmänt

Godkända kontrollpunkter

3/3

Avtal

Mätprotokoll DC

Strängschema

Batteri

Anmärkningar

1/8

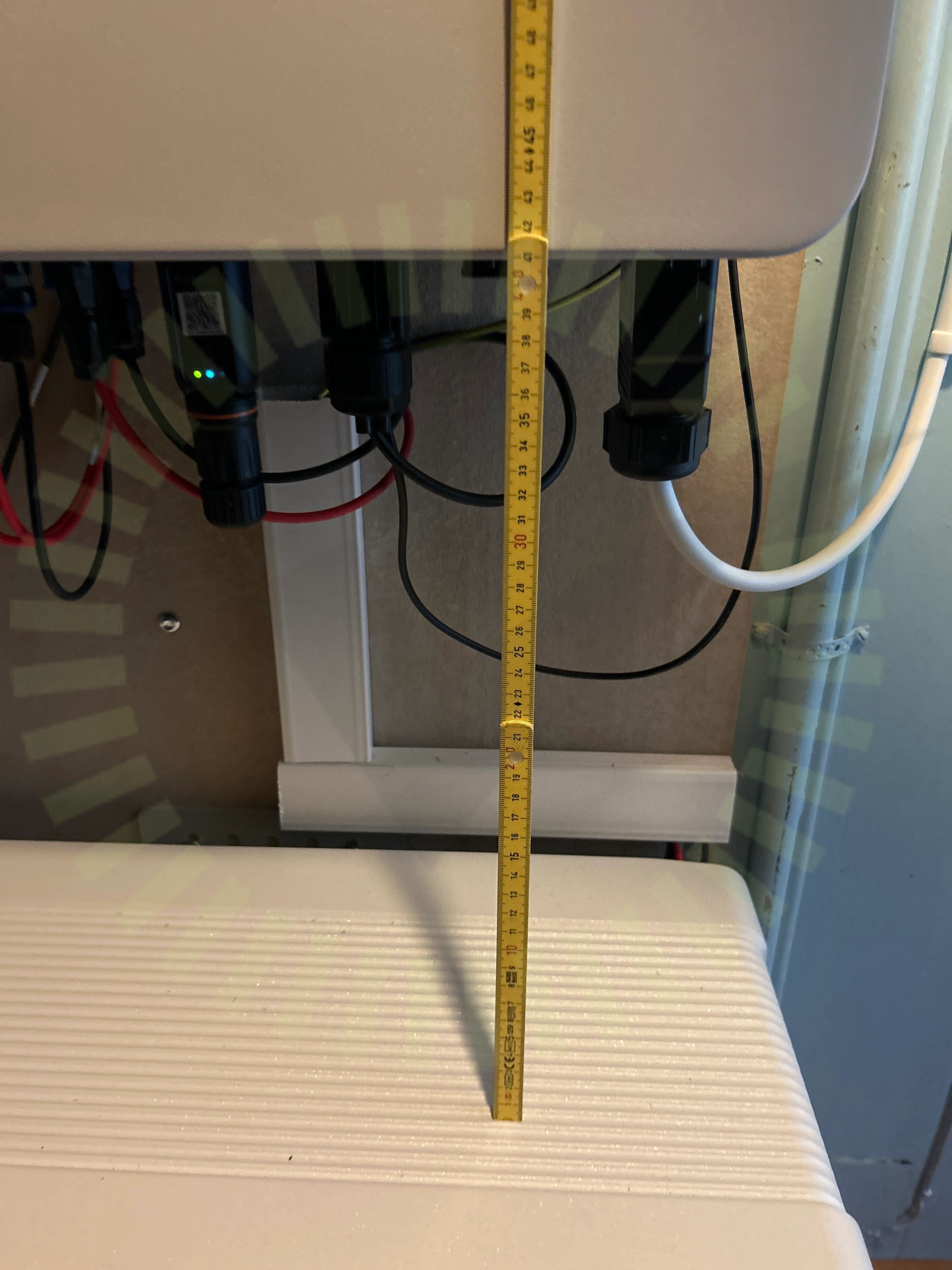

2.1 Avstånd

Inte godkänd

Batteriet har inte rätt avstånd till omkringliggande material.

SBR096-256-UEN-Ver12-202103, Version: 1.2, Sida 14.

Godkända kontrollpunkter

7/8

Infästning

Kommunikation

Lock

Miljökrav

Skador

Vinkel

Kapsling

Godkända kontrollpunkter

8/8

Brytare

Böjradie

Infästning

Installation

IP-Klassning

Placering

Termisk påverkan

Yttre påverkan

Säkerhetsbrytare AC

Godkända kontrollpunkter

6/6

Böjradie

Egenskaper

Förskruvningar

Infästning

Placering

Rakt monterad

Tak 1, Eurener: MEPV 144 HALF-CUT (425-450)

Anmärkningar

2/13

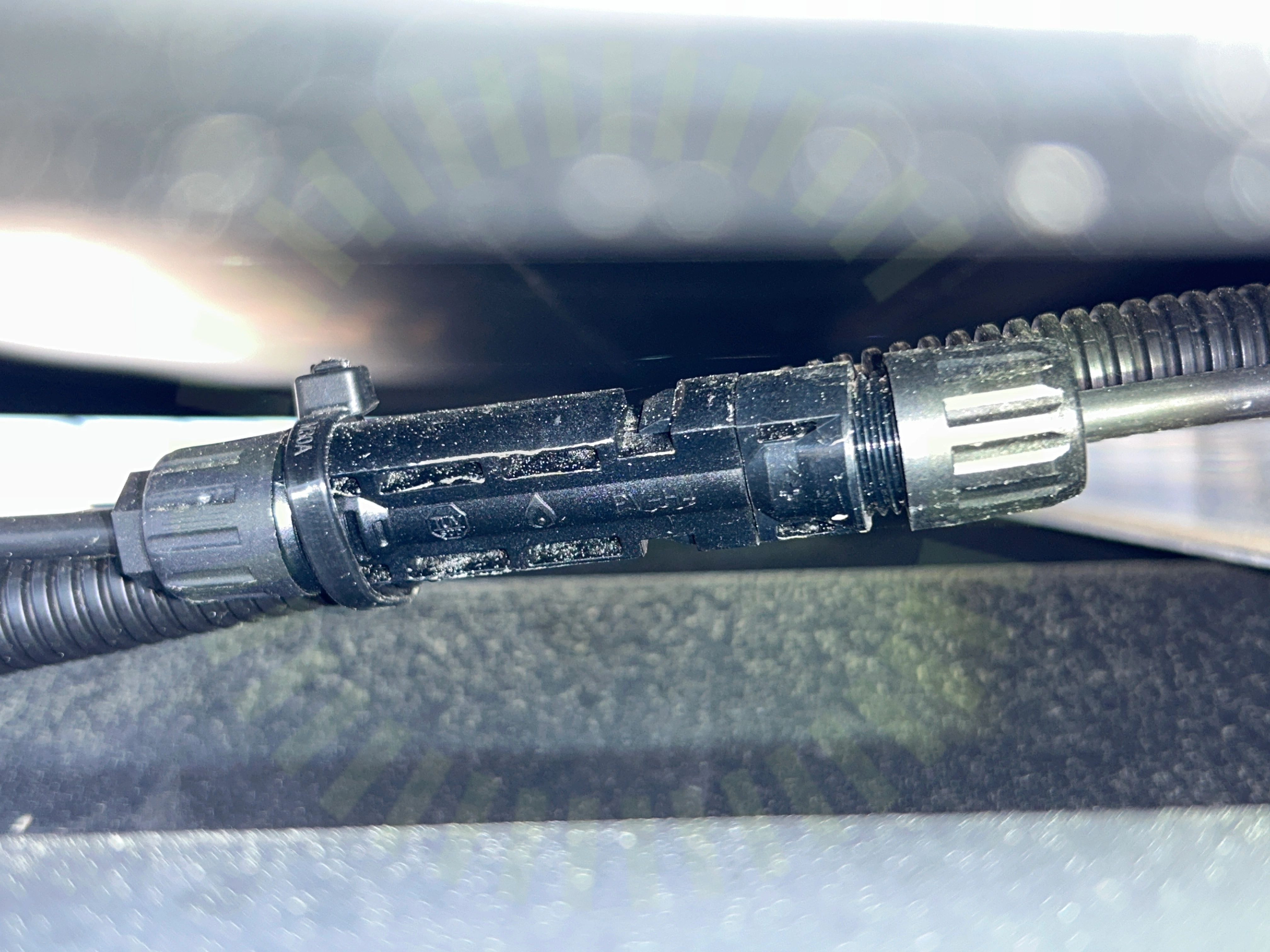

5.1 Förbindelse av kontakter

Inte godkänd

Kontakterna som har kopplats på panelerna är inte från samma tillverkare som de förmonterade.

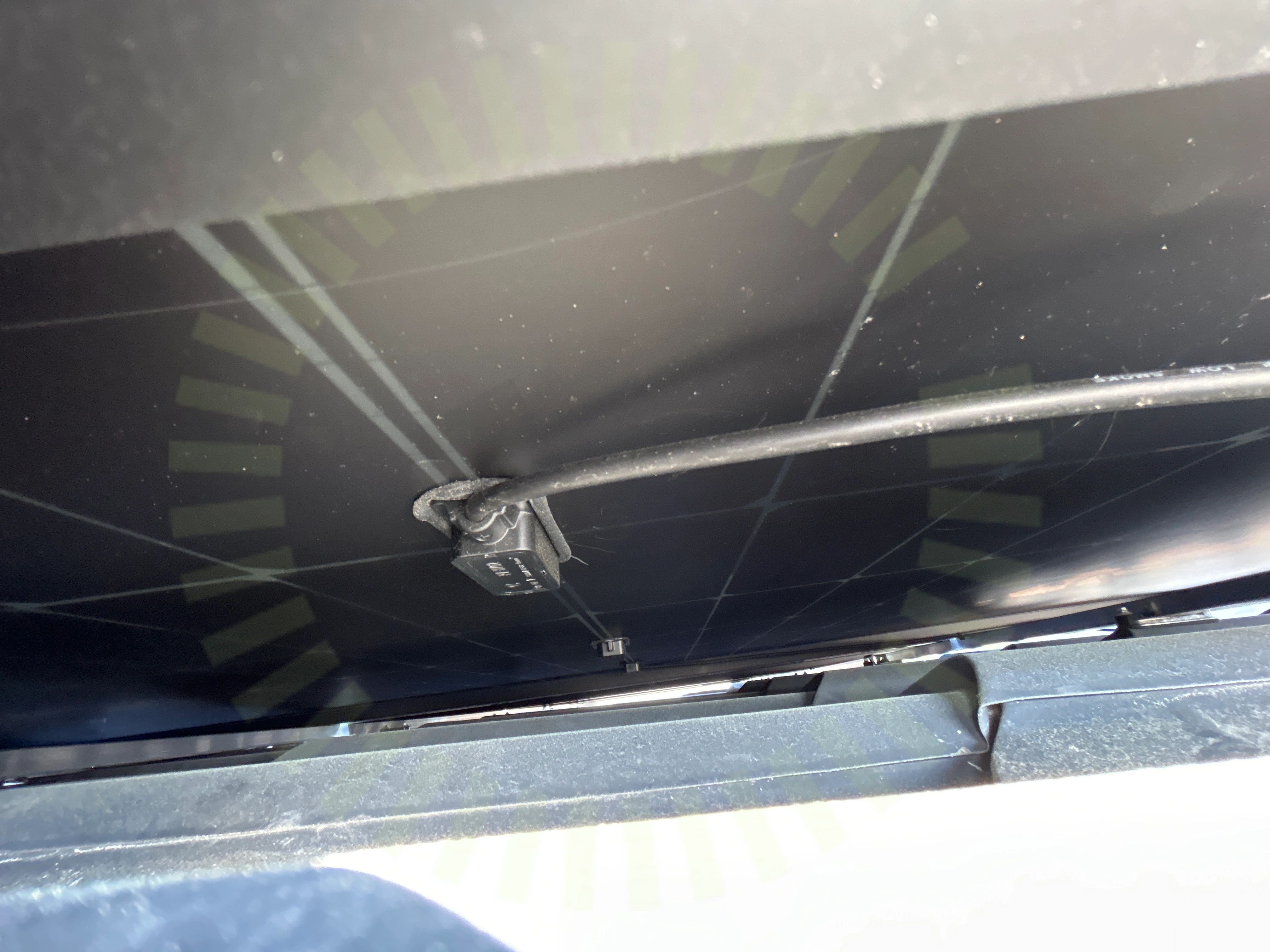

5.2 Kopplingslåda

Inte godkänd

Kablaget sitter för spänt från kopplingslådan till skenan.

Godkända kontrollpunkter

10/13

Dräneringshål

Föremål mot bakstycke

Klämmornas placering

Klämmornas överlappning

Panelkablagets böjradie

Panelramar separerade

Punktbelastning

Skugga

Spänningar i ram

Stress på kontakter

Ej tillgängligt vid besiktning

1/13

Strängförläggning

Tak 1, K2: SpeedRail

Anmärkningar

7/28

6.1 Bredd av profiltoppen

Inte godkänd

Takplåtens profilering uppfyller inte tillverkarens krav.

SpeedRail Assembly EN V20 | 0123, Sida 5

6.2 Plåtens tjocklek

Inte godkänd

Lastberäkning saknas.

Snö- och vindlastberäkning

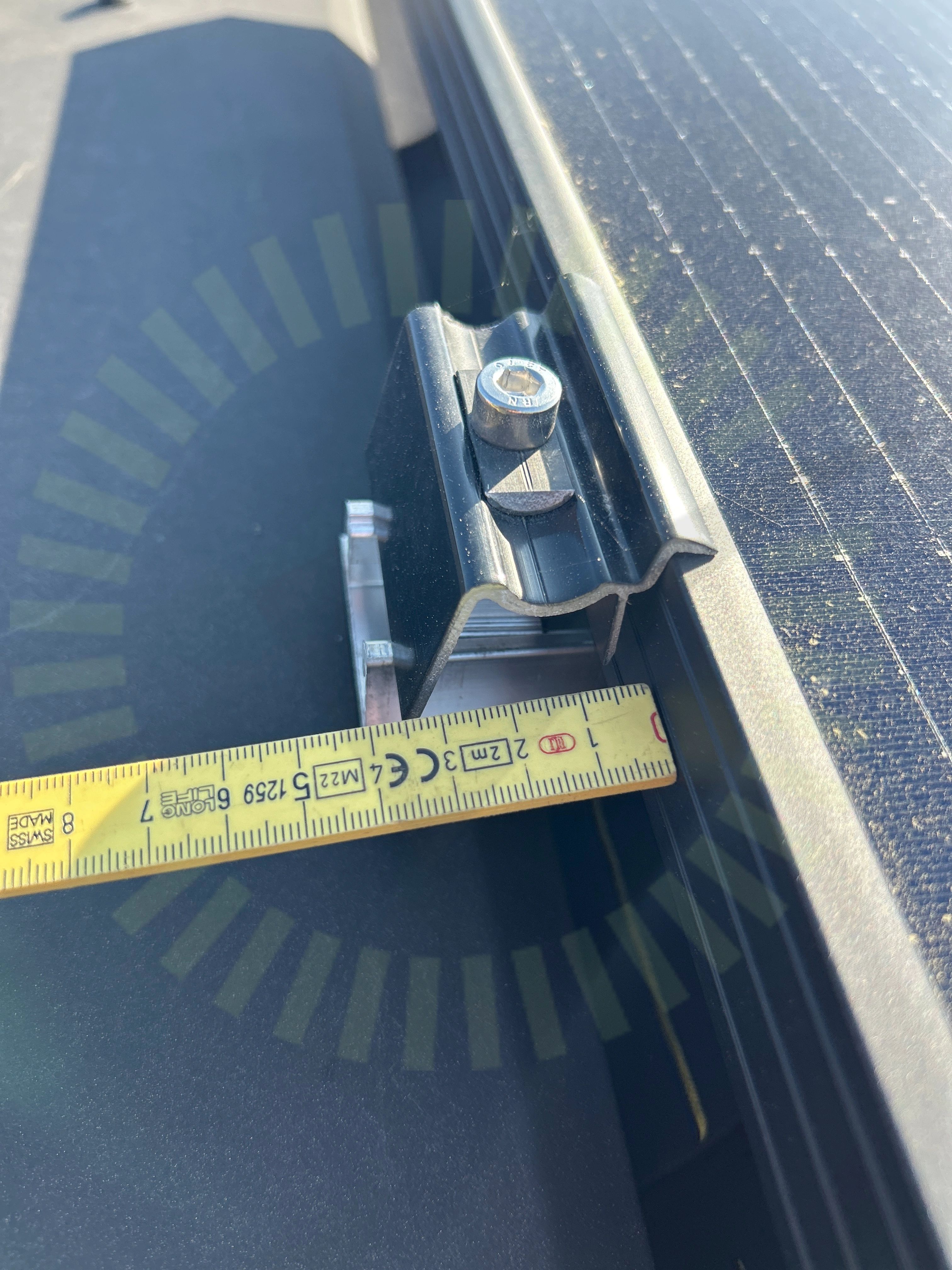

6.3 Skenans utstick för klämma

Inte godkänd

Skenans utstick uppfyller inte tillverkarens krav.

SpeedRail Assembly EN V20 | 0123, Sida 14

6.4 Skenornas överhäng

Inte godkänd

Lastberäkning saknas. Överhäng kan inte kontrolleras.

Snö- och vindlastberäkning

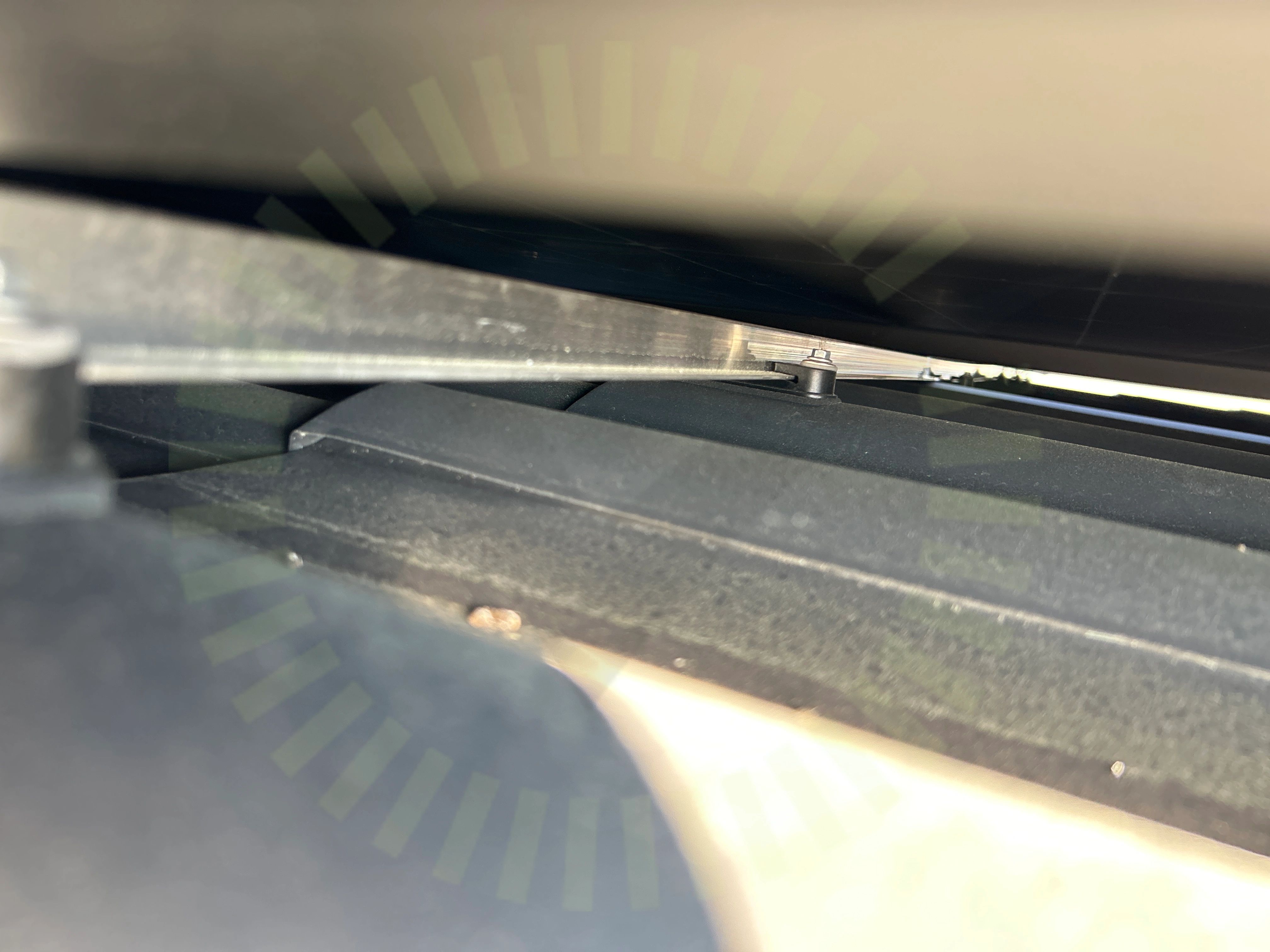

6.5 SpeedLock

Inte godkänd

SpeedLock inte installerat enligt tillverkarens beskrivning.

SpeedRail Assembly EN V20 | 0123, Sida 13

6.6 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas.

Tillverkarens montageanvisningar

6.7 Takinformation

Inte godkänd

Lastberäkning saknas.

Snö- och vindlastberäkning

Godkända kontrollpunkter

20/28

Använd plåtskruv

Använd skruv för klämma

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Infästningarnas placering

Kabeldragning mellan takytor

Kabeluppfästning

Klämmans placering i skena

Mittklämmor

Panelramens höjd

Placering

Plåtinfästning

Skada på klämmor

Skador

Skenornas infästning

Skenskarvar

Taklutning

Väderbeständigt material

Ändklämmor

Ej tillgängligt vid besiktning

1/28

Takgenomföring

Varselmärkning

Anmärkningar

2/5

7.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler.

SS 436 40 00 (712.514.101)

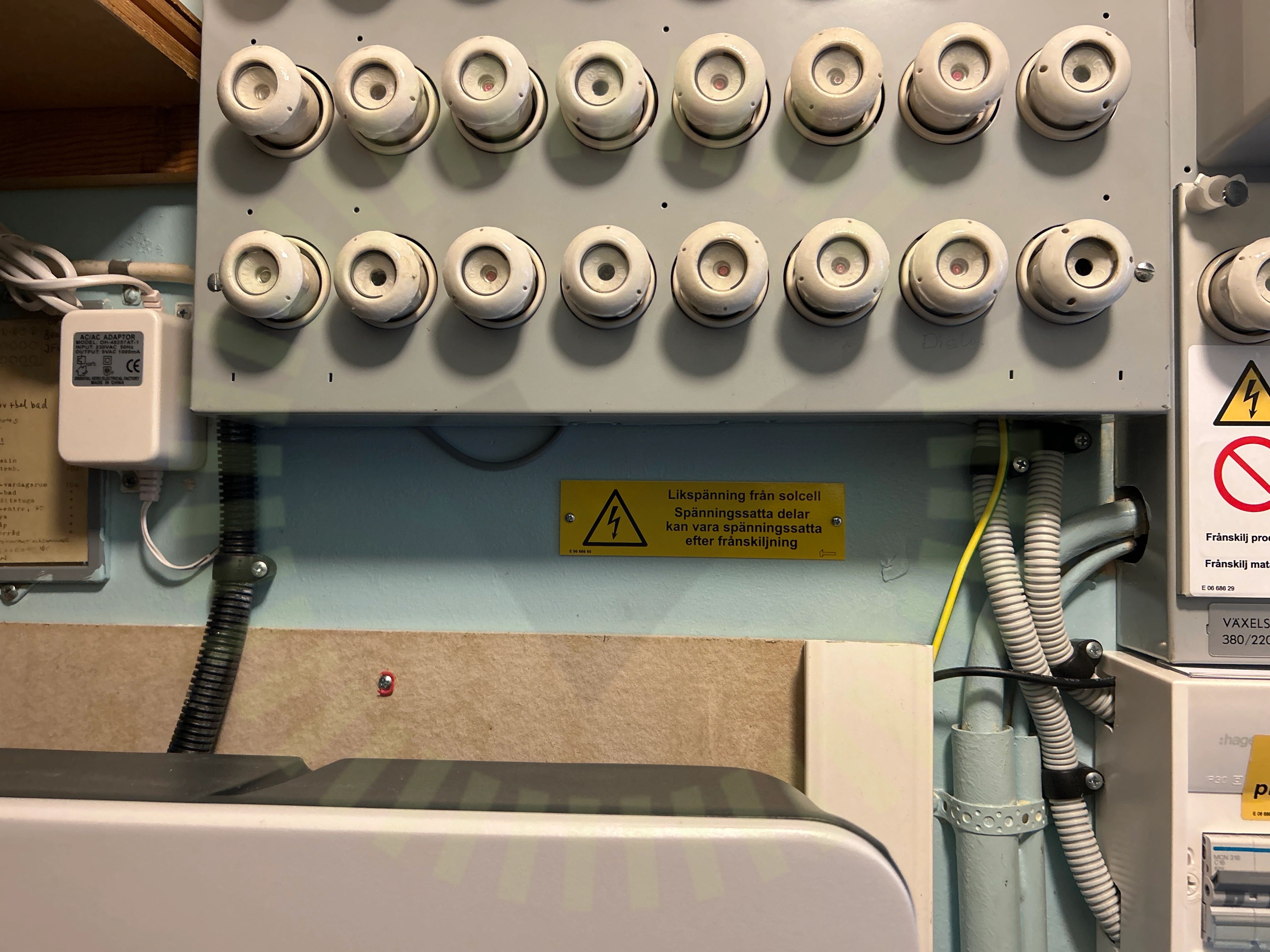

7.2 Missvisande varselmärkning

Inte godkänd

Varselmärkningen sitter mellan centralen och växelriktaren. Blir otydligt vart märkningen gäller.

Godkända kontrollpunkter

3/5

Tillförlitligt fäst

Varning för backspänning

Varning för likspänning

Växelriktare

Anmärkningar

3/34

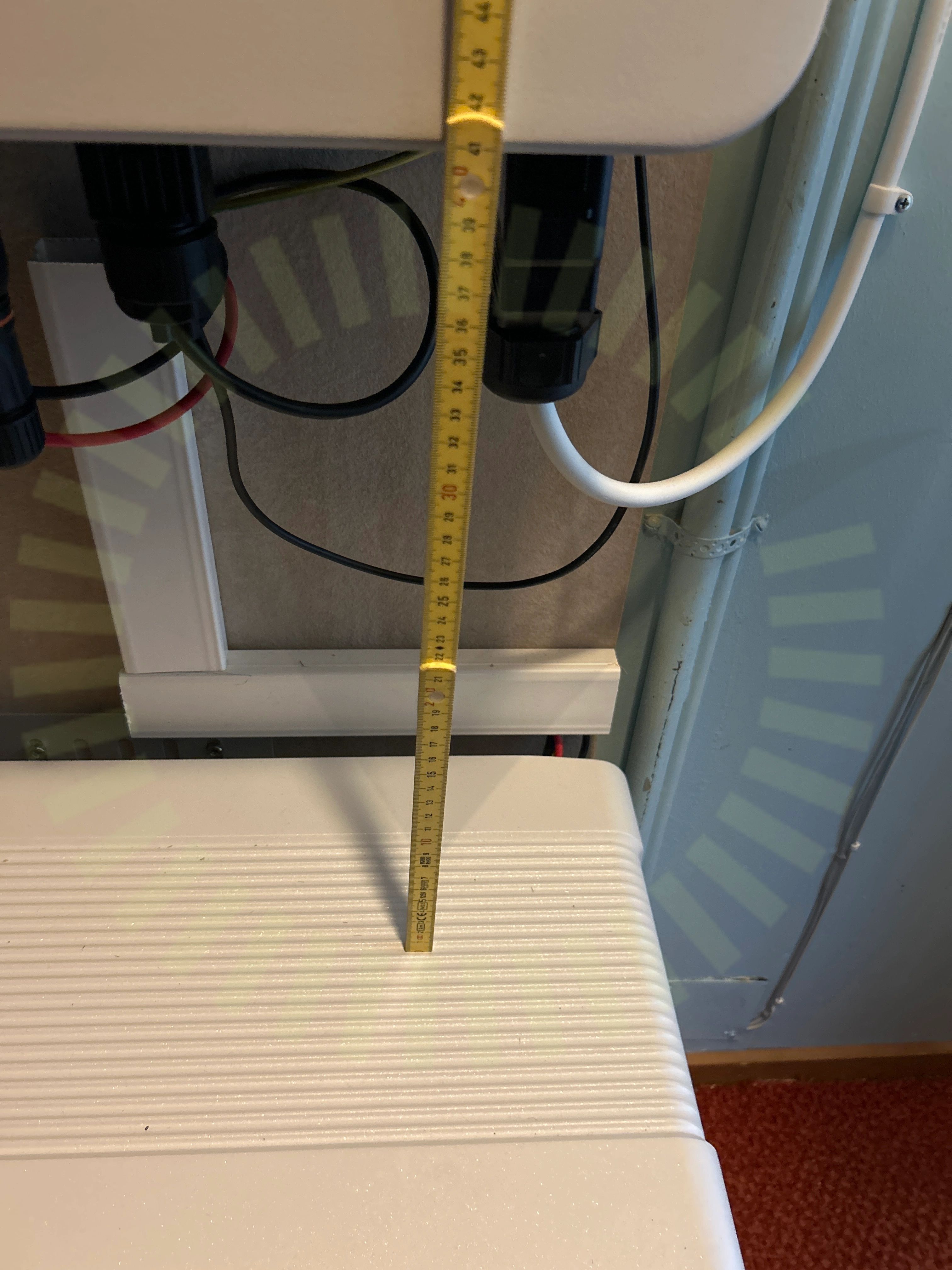

8.1 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.

SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 36

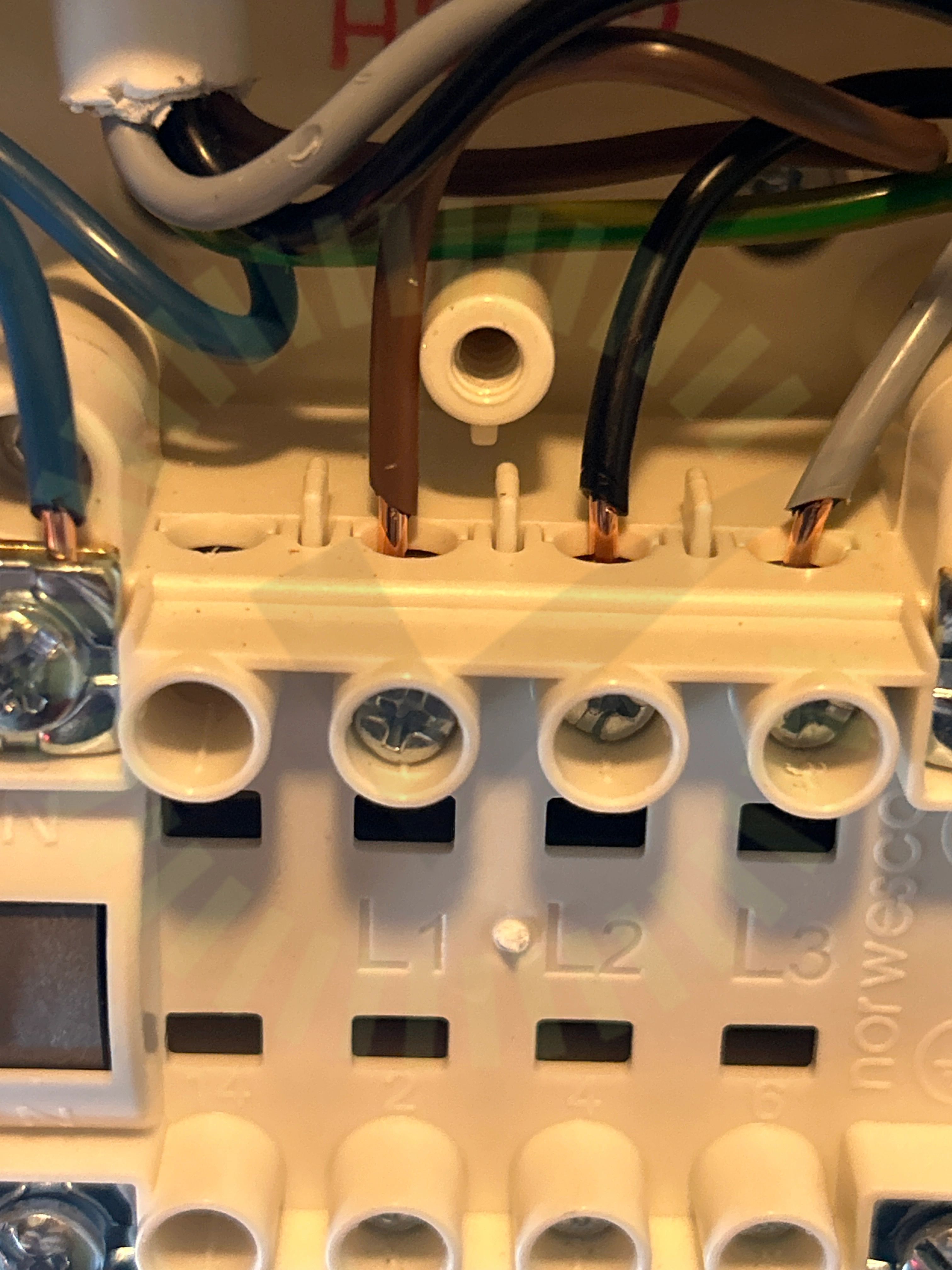

8.2 Ledare Fastspända

Inte godkänd

Ledare sitter löst.

8.3 PEN

Inte godkänd

PEN ledare är inte korrekt utförd till ny undercentral. TN-C system utfört med 6mm2 PEN. PEN ledaren uppfyller inte kravet på 10mm2. PEN ledaren är endast uppmärkt i ena änden. Jordkabeln från säkerhetsbrytaren går inte till en jordpunkt.

Godkända kontrollpunkter

31/34

AC Böjradie

AC Kablage förläggning

AC kablage skarp kant

Bakomliggande material

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Kontakter

DC Kontakter anslutning

DC Kontakter stress

DC Max Spänning

DC Max Ström

DC Min Spänning

Fastsäkring av produkt

Förskruvning

Huvudsäkring

Infästning

Jordning av chassi

Kabeldimensionering

Likspänningskomponenter

Märkning

Placering

Skadat kablage

Smartmätare

Strängdesign

Säkringsdimension

Uppskalad ledare

Väderbeständigt material

Väderskydd

Växelriktarens IP klassning
