Besiktningsrapport

7.7

Installation genom

Solkraftdirekt Montage Sverige AB

Datum

27 juni 2023

Ort

Västerås, Västmanlands län

Klämmornas placering

Bakomliggande material

Panelkablagets böjradie

+ 3

84% godkända16% ej godkända

Om installationen

PanelerLongi: LR4-72HPH 430-460M

MontagesystemSchletter skena med Weland Råspontsinfästning

VäxelriktareHuawei: SUN2000 (12-20KTL)-M2

TillbehörSäkerhetsbrytare AC

TillbehörUndercentral

Installerad av Solkraftdirekt Montage Sverige AB som har ett medelhögt snittbetyg på 8.3 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Huawei: SUN2000 (12-20KTL)-M2

Anmärkningar

3/42

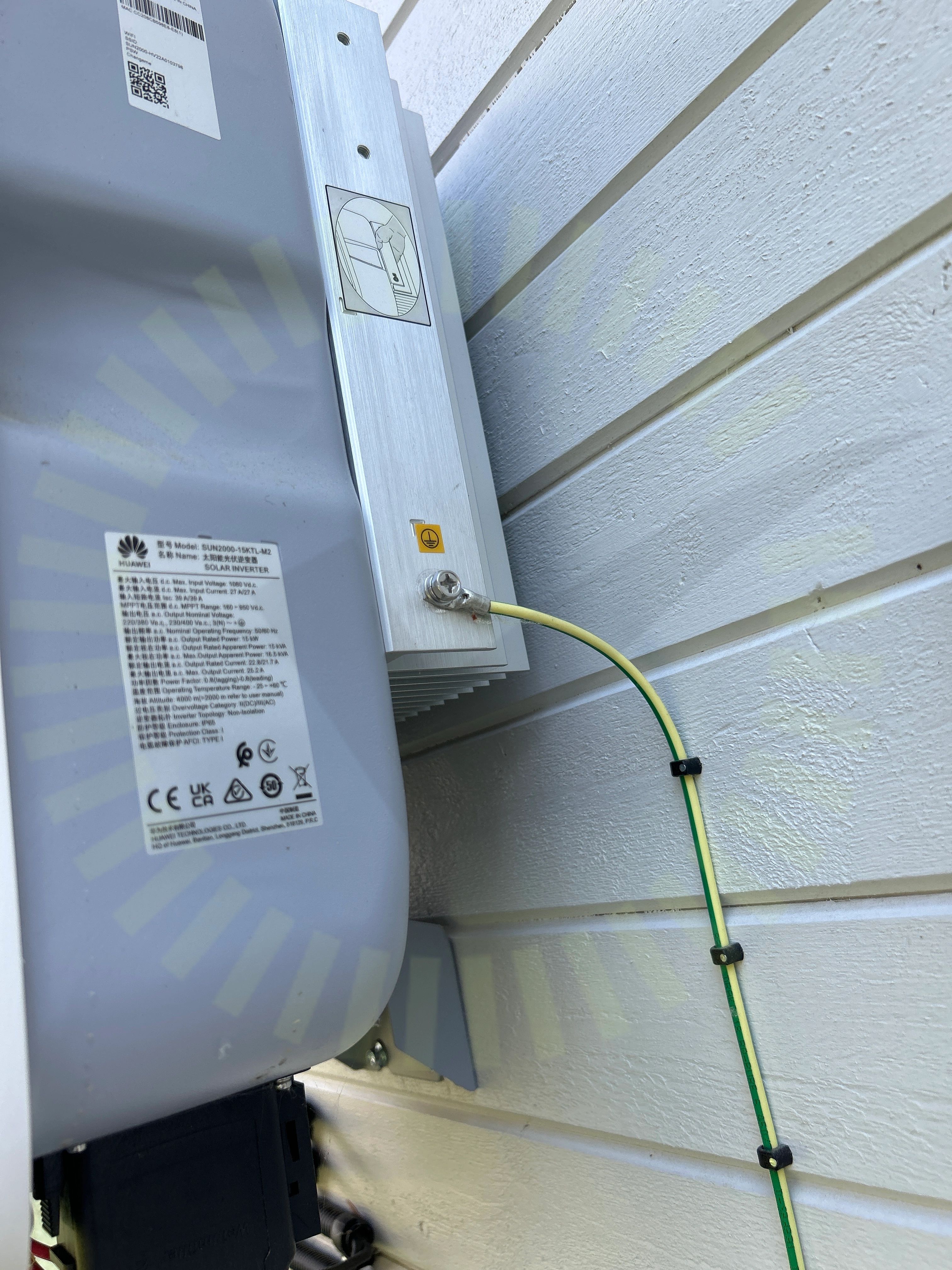

1.1 Bakomliggande material

Inte godkänd

Bakomliggande material uppfyller inte tillverkarens krav.

https://support.huawei.com/enterprise/en/doc/EDOC1100150830/14e4a216/environment-requirements

1.2 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.3 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

39/42

AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAC kablage skarp kantAvstånd närliggande objektAvstånd till havetAvtalDC Kablage egenskaperDC Kablage skyddDC KontakterDC Kontakter anslutningDC Kontakter förskruvningDC Kontakter stressDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktFörskruvningHuvudsäkringInformering av solcellerInfästningJordning av chassiKabeldimensioneringLedare FastspändaLikspänningskomponenterMissvisande varselmärkningMärkningSkadat kablageSträngdesignSträngschemaSäkringsdimensionSäkringsdimensionTillförlitligt fästUppskalad ledareVarning för backspänningVentilationVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

Longi: LR4-72HPH 430-460M

Anmärkningar

3/15

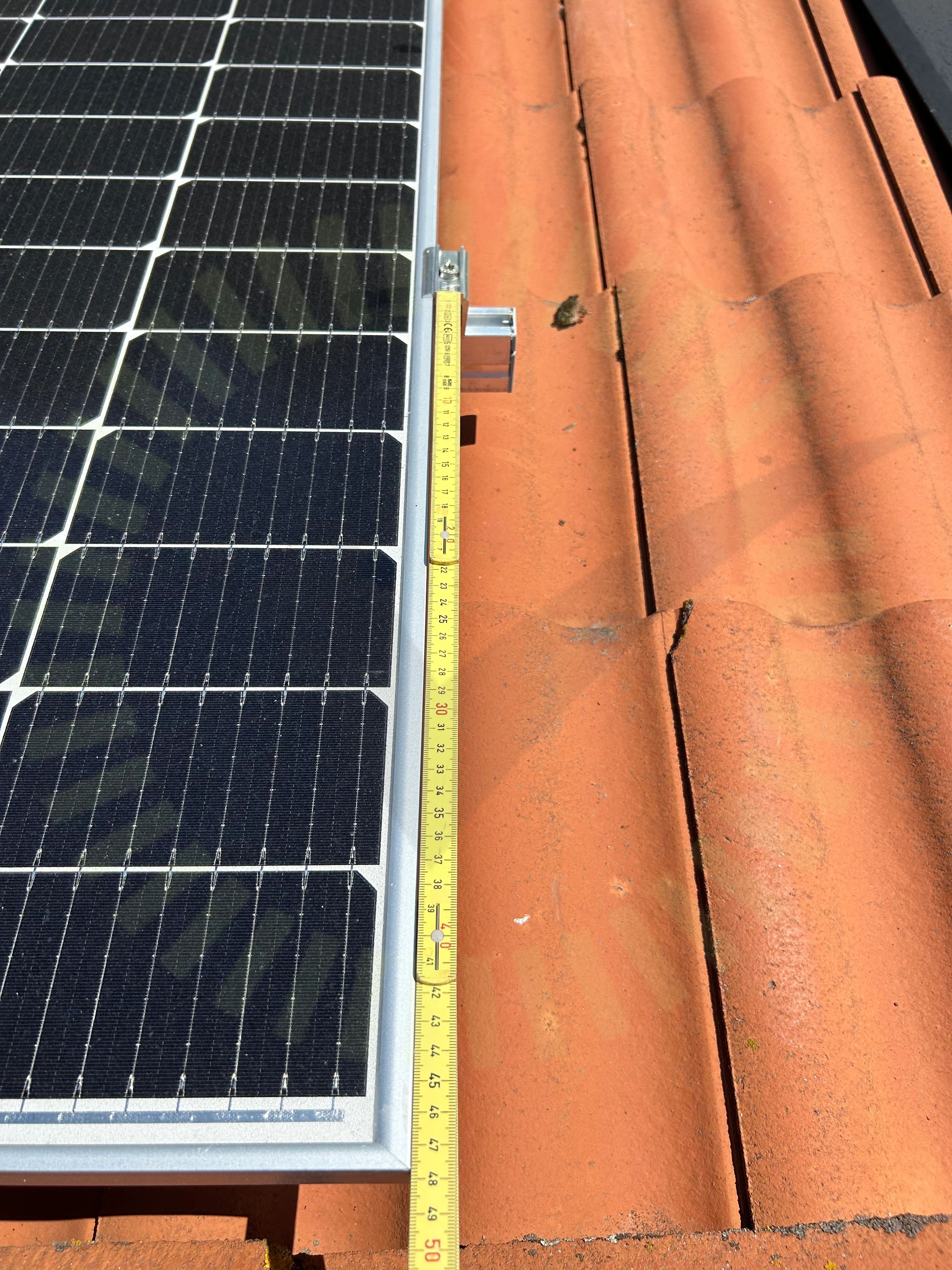

2.1 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

Installation Manual for LONGi Solar PV Modules. sida 15-16.

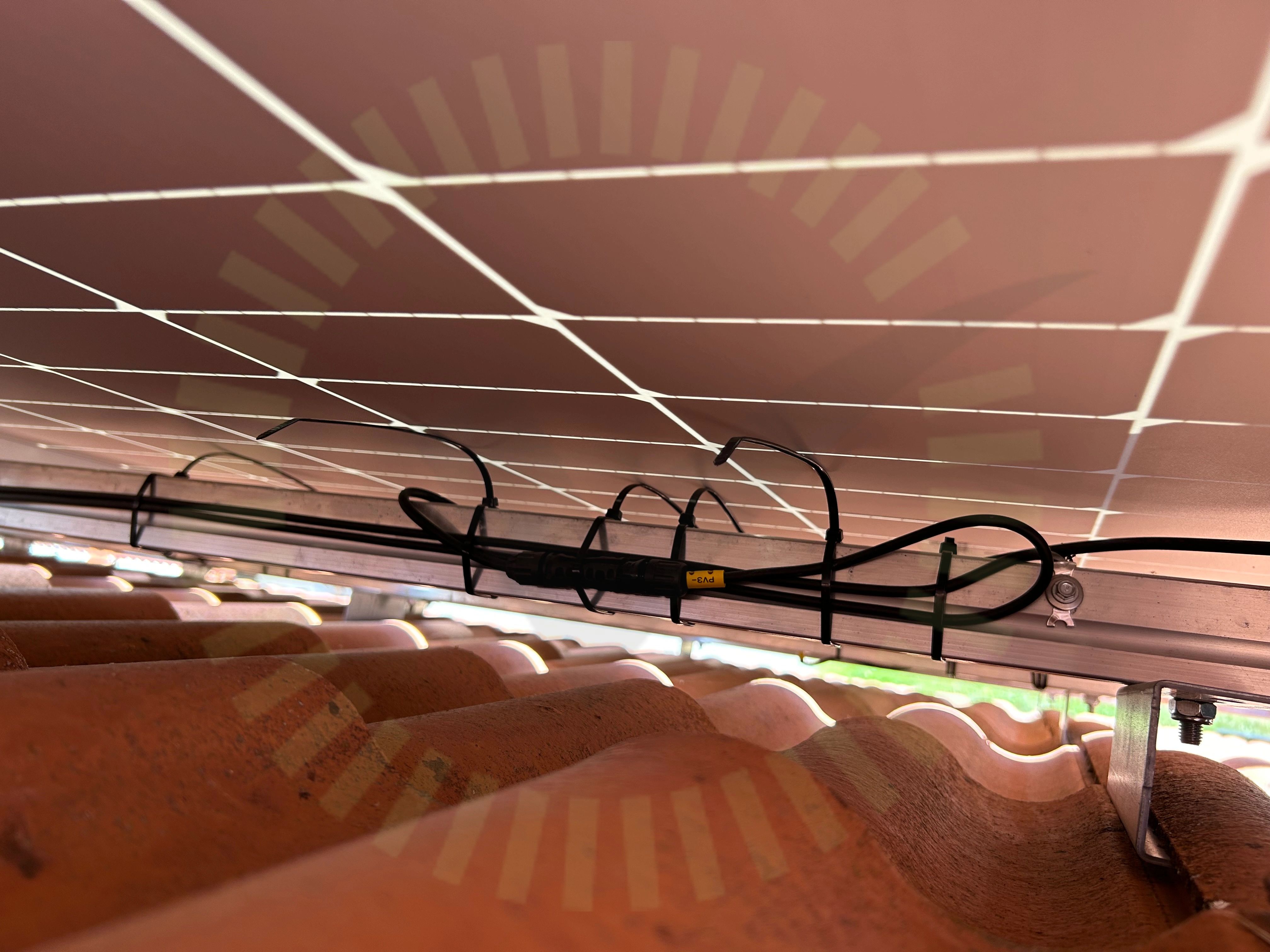

2.2 Kontaktdon

Inte godkänd

Buntband ska inte placeras över kontaktdonens hölje.

MA711 (se_en) Monteringsanvisningar, Sida 4

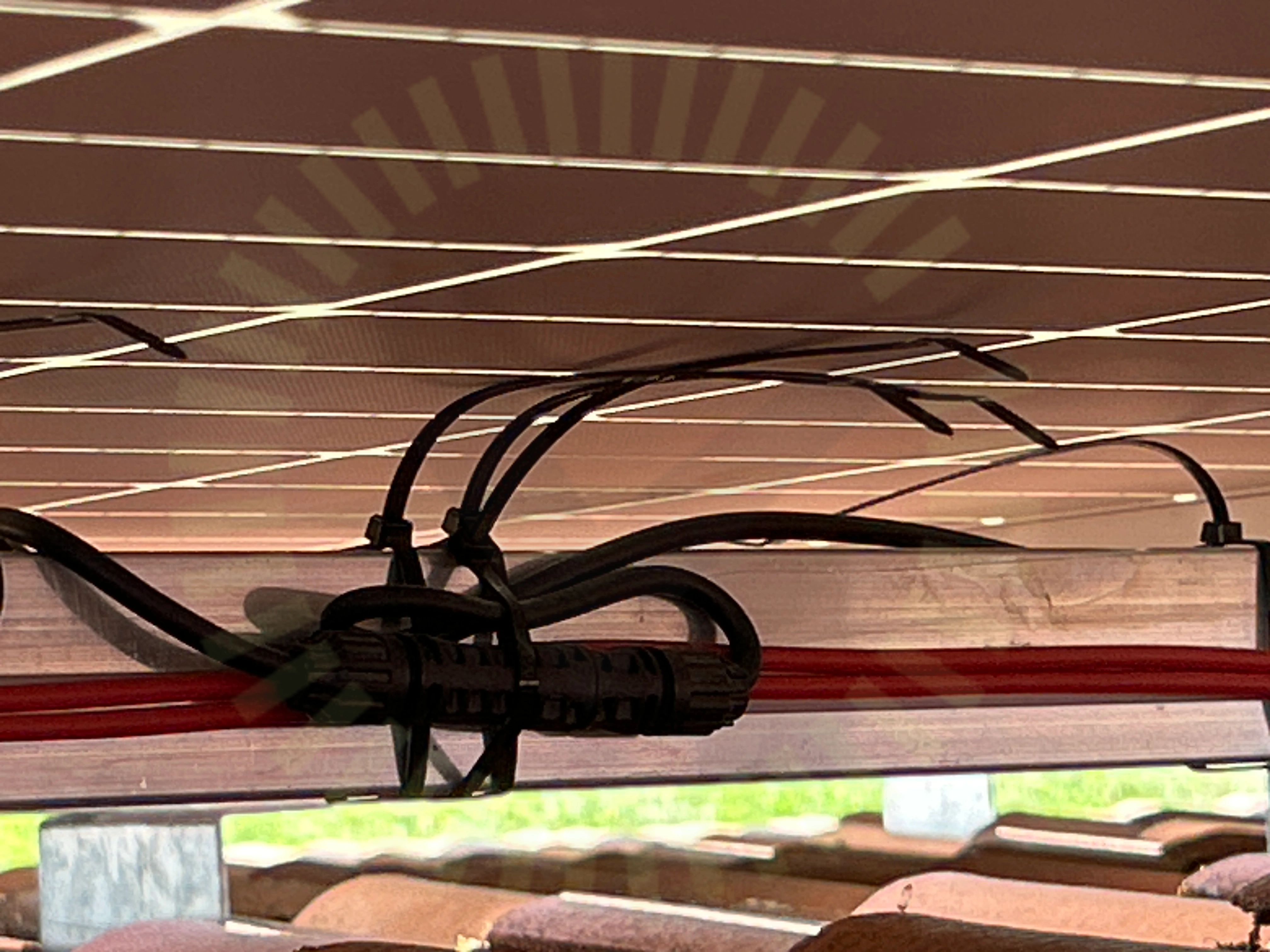

2.3 Panelkablagets böjradie

Inte godkänd

Panelernas kablar har en för skarp böjradie.

Godkända kontrollpunkter

12/15

Avstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas överlappningKopplingslådaPanelramar separeradePunktbelastningSkuggaSpänningar i ramStress på kontakterSträngförläggning

Schletter skena med Weland Råspontsinfästning

Anmärkningar

9/20

3.1 Kabeldragning mellan takytor

Inte godkänd

Kabeldragning mellan takytor är inte fastsäkrad. Slang ligger löst på takpannorna där dem lämnar panelfälten.

3.2 Skenornas infästning

Inte godkänd

Två montagesystem har blandats. Godkänd infästningsmetod mellan de båda finns inte.

3.3 Skenornas överhäng

Inte godkänd

Korrekt lastberäkning med överhäng saknas. Kontroll av överhäng ej möjlig.

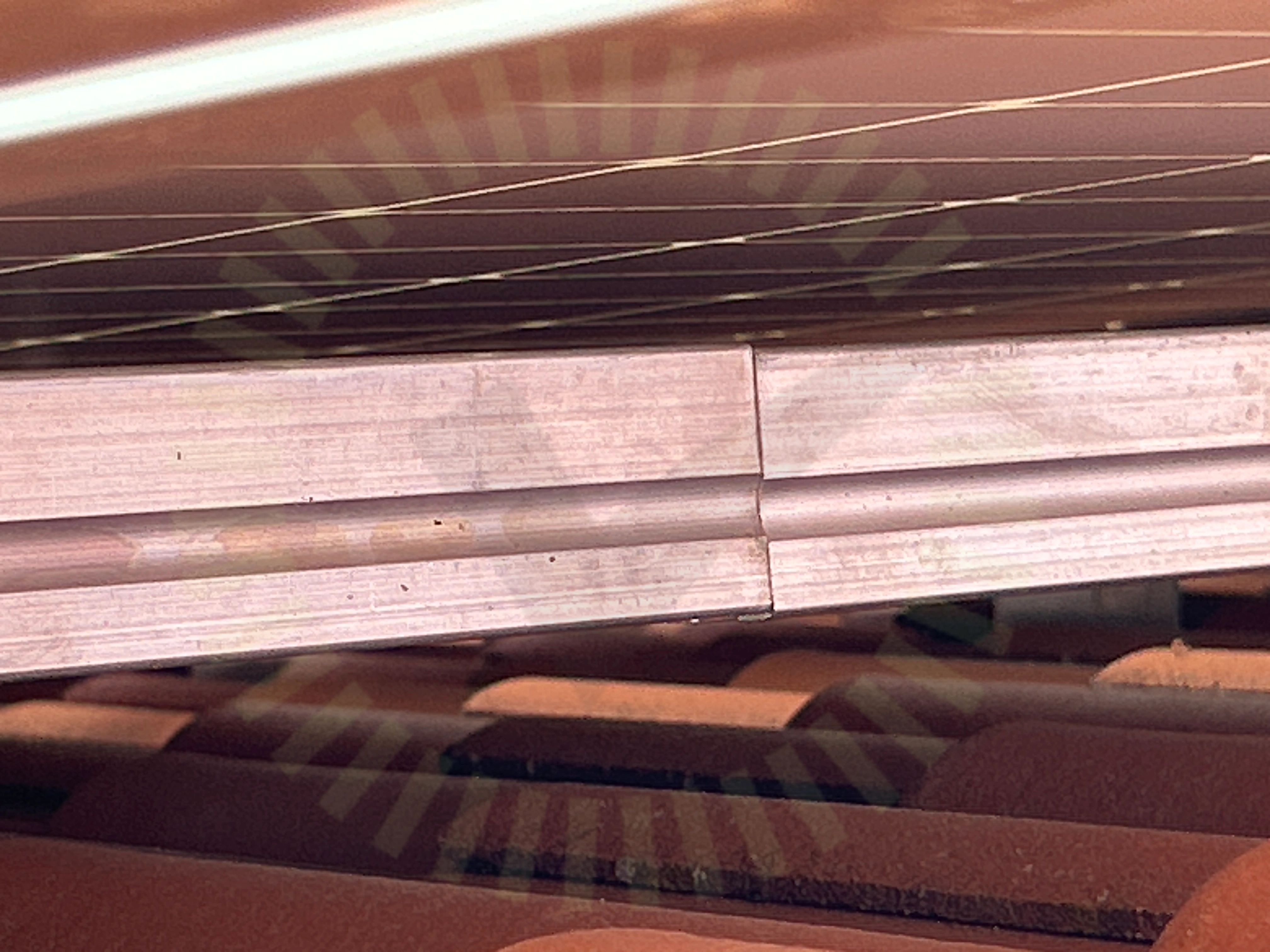

3.4 Skenskarvar

Inte godkänd

Sammankopplingen mellan skenorna är inte korrekt installerad.

3.5 Blandade montagesystem

Inte godkänd

Installationen är utförd med blandade lontagesysyem. Detta påverkar garantier samt förhindrar godkänd lastberäkning

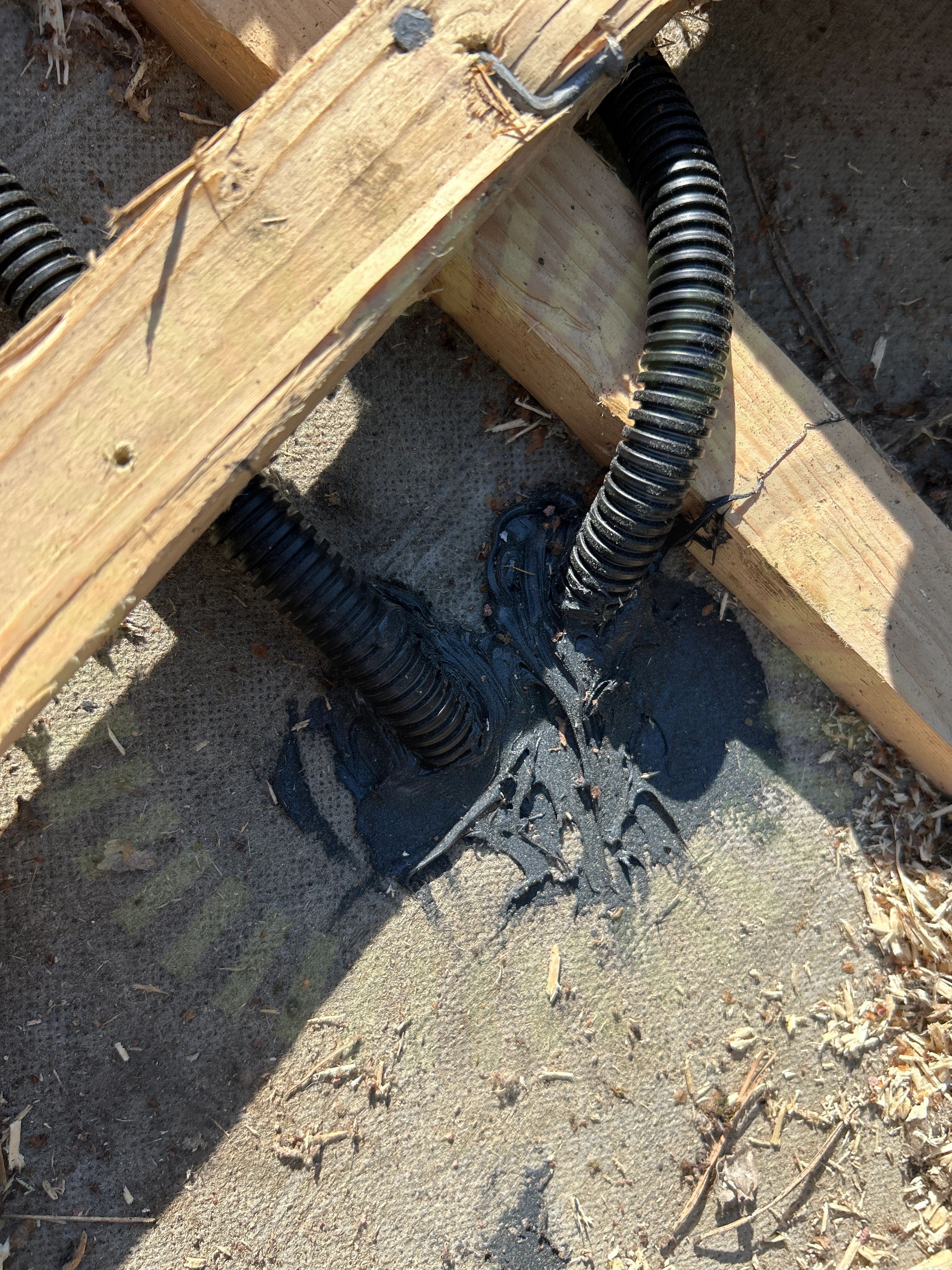

3.6 Takgenomföring

Inte godkänd

Takgenomföring är inte fackmässigt utförd.

3.7 Snö- och Vindlastberäkning

Inte godkänd

Inmatade värden i lastberäkningen stämmer inte med verkligheten.

Tillverkarens montageanvisningar

3.8 Takkrokarnas CC

Inte godkänd

Korrekt lastberäkning saknas. Kontroll av infästningarnas CC-mått ej möjlig.

MA5102 Sid 1 (1) | Version 3 - 221101

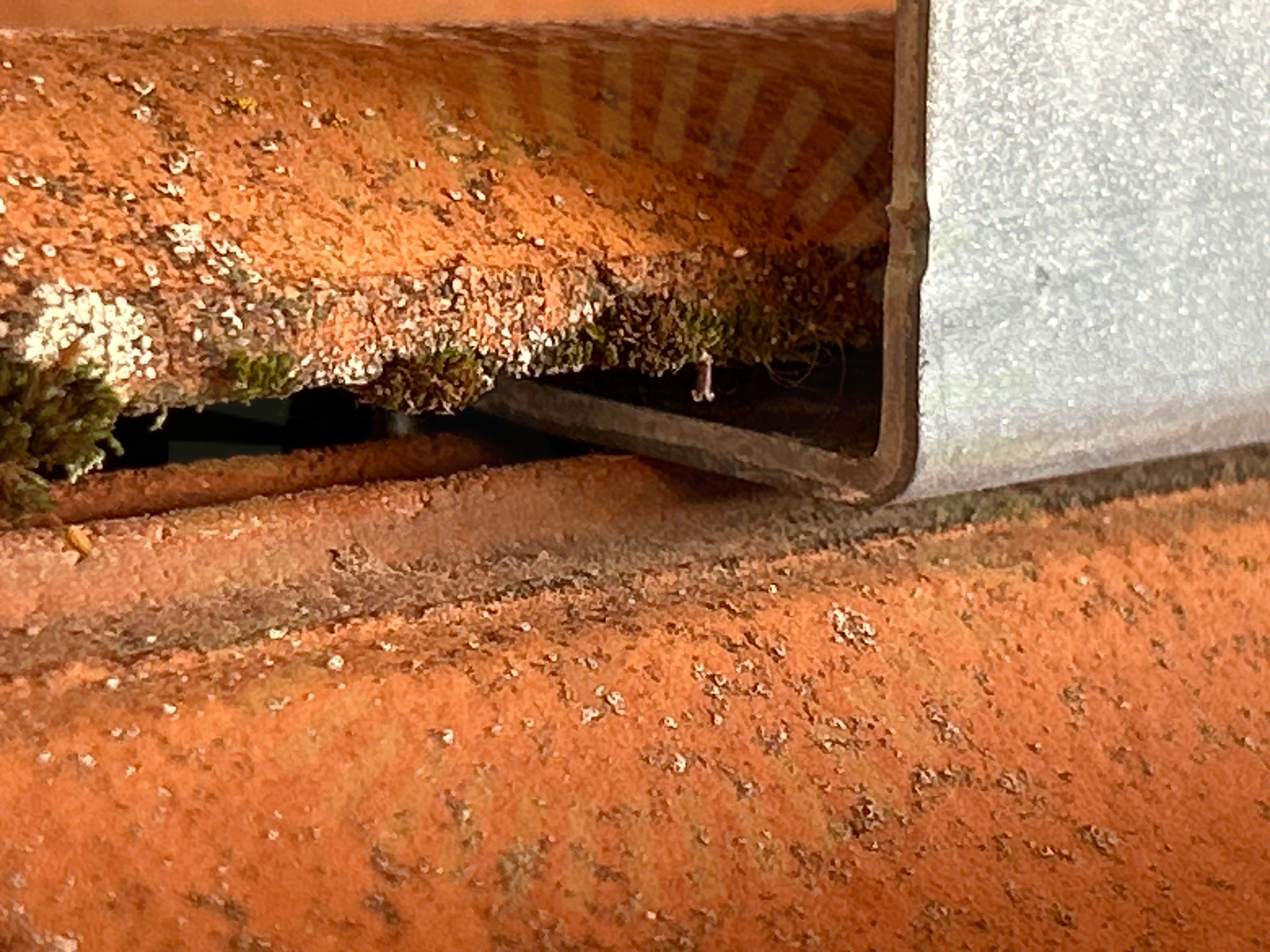

3.9 Underliggande takpanna

Inte godkänd

Infästningar ligger mot underliggande takpanna.

MA5102 Sid 1 (1) | Version 3 - 221101

Godkända kontrollpunkter

10/20

DC kabel förläggningPlaceringRåspontsinfästningFöremål mellan skena och panelramKabeluppfästningMittklämmorSkadorTvådelad TakkrokVäderbeständigt materialÄndklämmor

Ej tillgängligt vid besiktning

1/20

Underbyggnad

Säkerhetsbrytare AC

Godkända kontrollpunkter

6/6

AnslutningBöjradieEgenskaperFörskruvningarInfästningPlacering

Undercentral

Godkända kontrollpunkter

8/8

BrytareBöjradieFemledarsystemFörskruvningarInfästningIP-KlassningPlaceringSkydd mot beröring

Växelriktare

Anmärkningar

1/1

6.1 Dubbel matning

Inte godkänd

Befintlig anläggning är inte anpassad för dubbel matning.
