Besiktningsrapport

Besiktningens betyg

7.4

/10
Installation av
SveaSolar
Datum
13 maj 2022
Ort
Höllviken, Skåne län

Montagesystem: Säkerhetsavstånd

Montagesystem: Säkerhetsavstånd

Skenor: Överhäng

Skenor: Överhäng

Växelriktare: El: Kontakter

Växelriktare: El: Kontakter

DC Yttre påverkan

DC Yttre påverkan
82% godkända
18% ej godkända

Om installationen

Paneler

Trina: Vertex DE09.08

Optimerare

SolarEdge: S-Serie

Montagesystem

ESDEC: ClickFit EVO Universal Hook

Växelriktare

SolarEdge: SE3K-10K

SveaSolar

Installerad av SveaSolar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Varselmärkning

Anmärkningar
1/5
1.1 Varning för likström

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514) / (134.1.7)
Godkända kontrollpunkter
3/5
Informering av solceller
Märkning
Varning för backspänning
Ej tillgängligt vid besiktning
1/5
Tillförlitligt fäst

Villa, ESDEC: ClickFit EVO Universal Hook

Anmärkningar
6/24
2.1 Infästning: CC mått

Inte godkänd

Lastberäkning för projektet saknas. Mått kontrolleras mot överlämnad lastberäkning.

Tillverkarens anvisningar
2.2 Infästning: Urspårning

Inte godkänd

Samtliga takpannor ej urspårade.

Branschstandard
Montagesystem: Säkerhetsavstånd

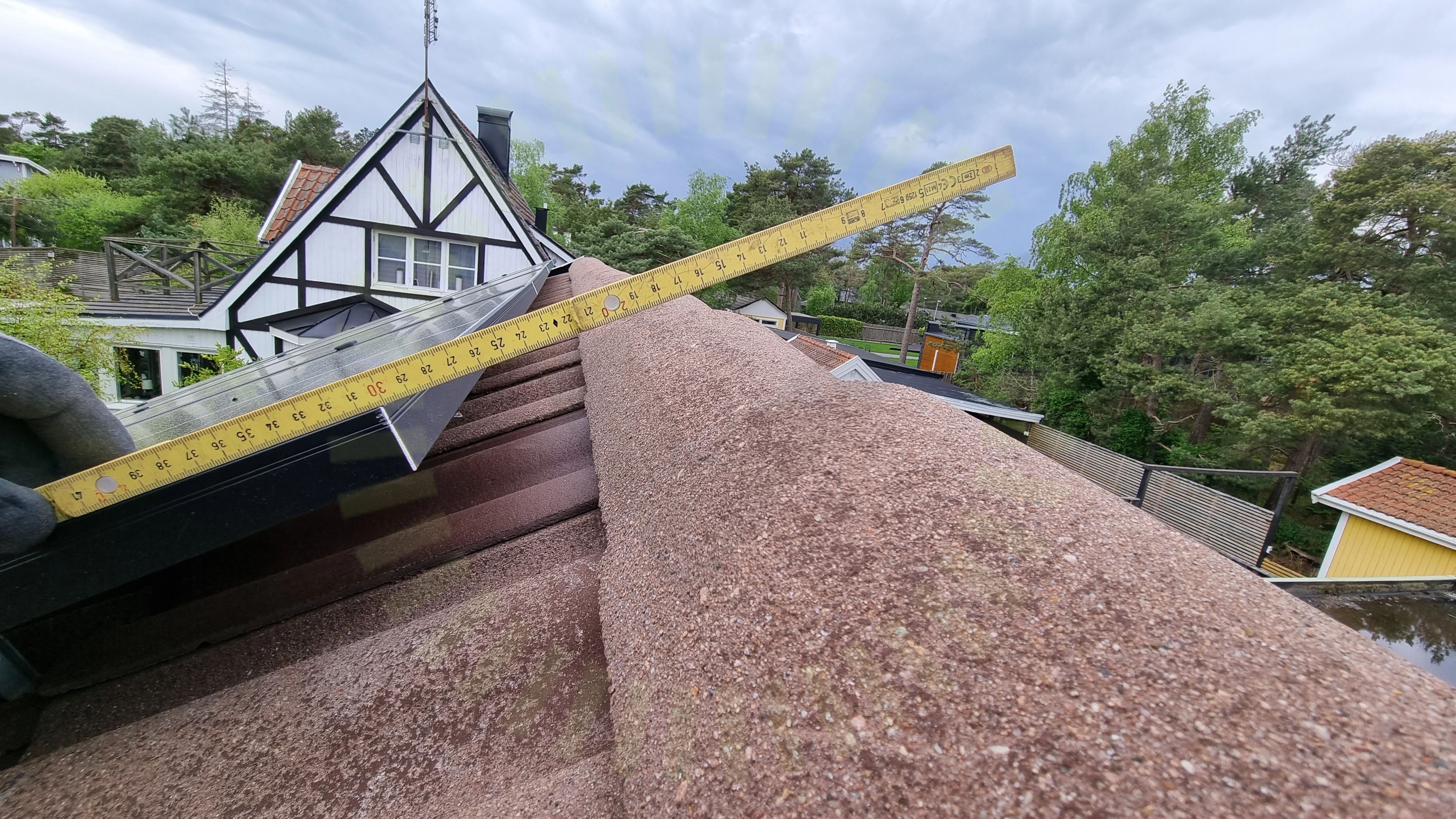

2.3 Montagesystem: Säkerhetsavstånd

Inte godkänd

Avstånd till takets kant följer ej tillverkarens anvisningar.

Tillverkarens anvisningar
2.4 Skenor: Avstånd

Inte godkänd

Lastberäkning för projektet saknas. Mått kontrolleras mot överlämnad lastberäkning. Uppmätt 110 cm.

Tillverkarens anvisningar
Skenor: Överhäng

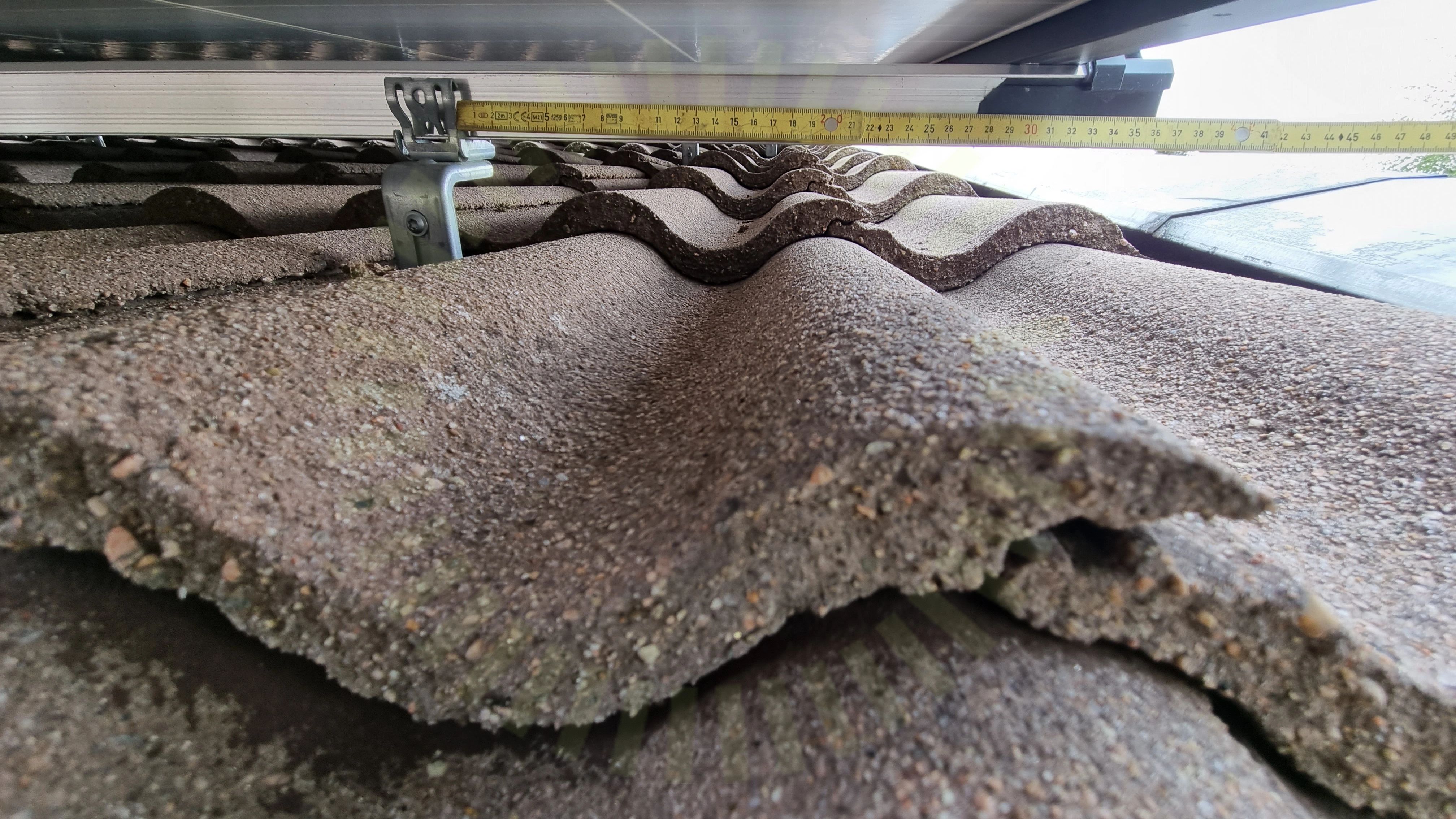

2.5 Skenor: Överhäng

Inte godkänd

Överhänget stämmer inte överens med tillverkarens anvisningar.

Tillverkarens anvisningar
2.6 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas för projektet.

Tillverkarens montageanvisningar
Godkända kontrollpunkter
18/24
Fästen: Mittfäste
Fästen: Slutfäste
Infästning: Bärläkt
Infästning: Belastning
Infästning: Höjdjustering
Infästning: Klämmans omfång
Kabeluppfästning
Montagesystem: Främmande material
Montagesystem: Takhöjd
Montagesystem: Taklutning
Panelfäste: Panelramens tjocklek
Shims
Skador
Skarp kant
Skenor: Infästning
Skenor: Skarv
Skydd
Väderbeständigt material

Villa, SolarEdge: S-Serie

Anmärkningar
1/5
3.1 Optimerare: Kontakter

Inte godkänd

Kontakter I förbindelse mellan optimerarna och paneler är inte från samma tillverkare.

Tillverkarens anvisningar
Godkända kontrollpunkter
4/5
Optimerare: Dragavlastade
Optimerare: Fastsäkring av produkt
Optimerare: Kompatibilitet
Optimerare: Placering

Villa, Trina: Vertex DE09.08

Godkända kontrollpunkter
9/10
Kablar: Dragavlastade
Placering: Höjdskillnad
Placering: Skugga
Solpaneler: Bakstycke: Föremål
Solpaneler: Dräneringshål
Solpaneler: Fästen: Överlappning
Solpaneler: Fästen: Placering
Solpaneler: Mellanrum
Solpaneler: Skador
Ej tillgängligt vid besiktning
1/10
Sträng: Förläggning

Växelriktare

Anmärkningar
3/20
5.1 Dokumentation Växelriktare

Inte godkänd

Resultatrapporten från projektering av växelriktaren saknas.

DC Yttre påverkan

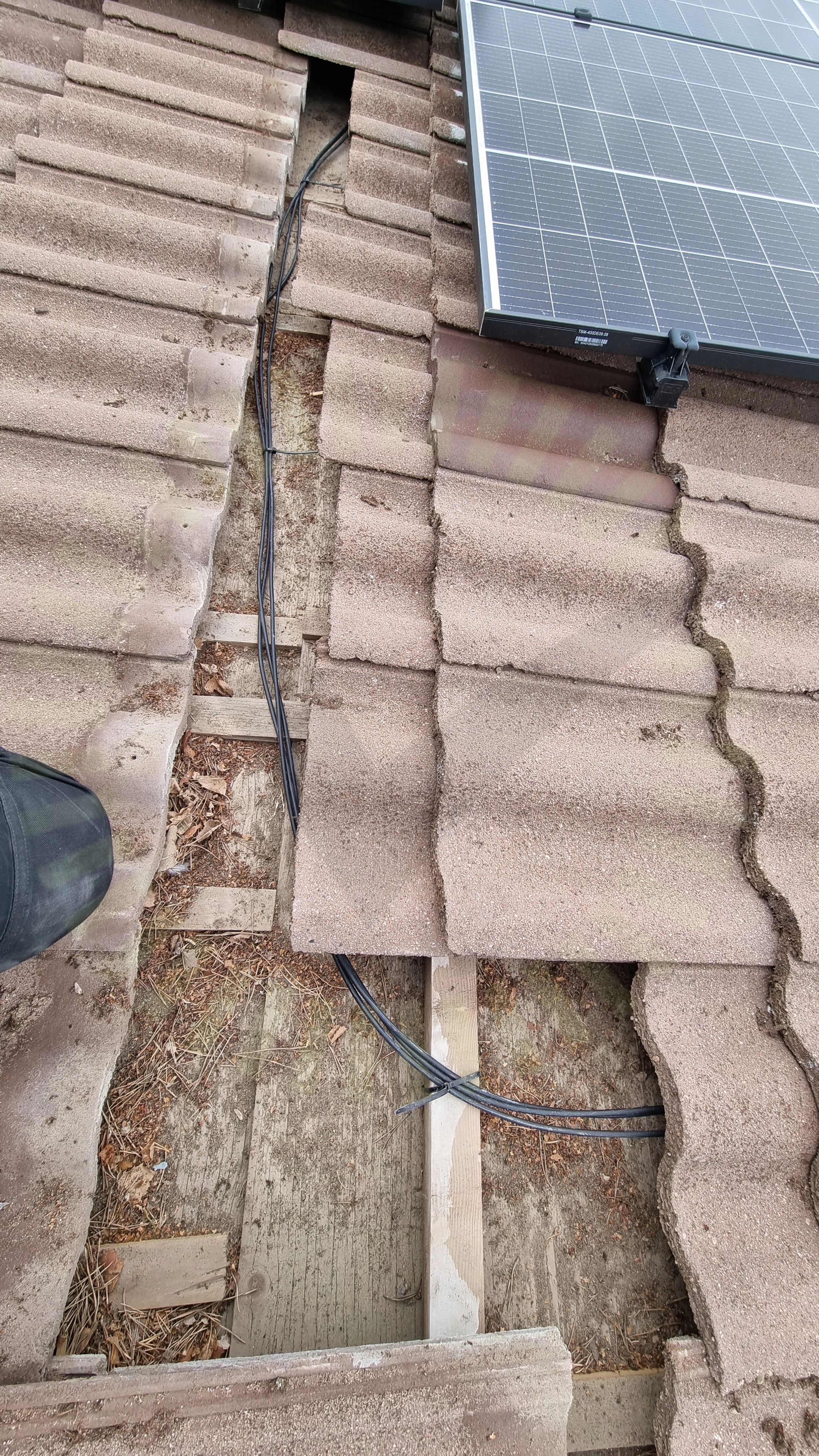

5.2 DC Yttre påverkan

Inte godkänd

Kablaget är förlagt löst och utan skydd under takpannorna.

SS 436 40 00 (132.5)
Växelriktare: El: Kontakter

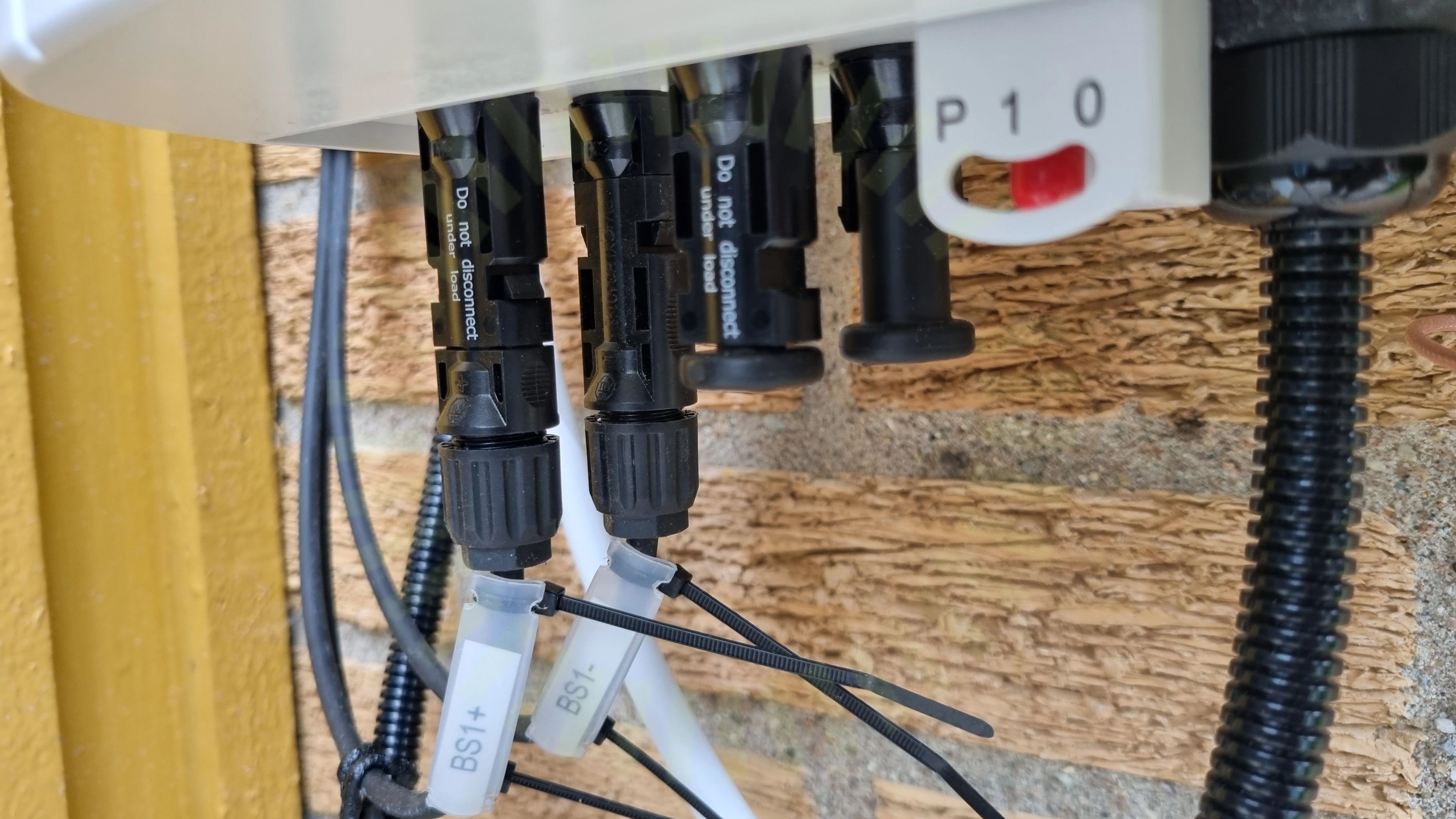

5.3 Växelriktare: El: Kontakter

Inte godkänd

Kontakter i förbindelser med växelriktaren är inte från samma tillverkare.

Tillverkarens anvisningar
Godkända kontrollpunkter
17/20
AC Böjradie
AC Genomföringar
AC Skador på kabel
AC Uppfästning
Anslutning
DC Genomföringar
DC Skador på kabel
DC Uppfästning
Placering: Avstånd
Placering: Infästning
Placering: Vinkel
Säkring
Växelriktare: Placering: Ventilation
Växelriktare: El: Förskruvning
Växelriktare: El: Kabel
Växelriktare: Placering: Utrymme
Växelriktare: Placering: Värmeutveckling
