AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matning
K2: SingleRail: Single Hook 3S
Anmärkningar
1/29
3.1 Korslager: Skenornas infästning
Inte godkänd
Korsskenor är inte korrekt monterade. Infästningar för varje skenpar ska peka mot varandra.
Ledare i ett system ska vara avlastade så att ledare inte skadas eller anslutning utsätts för dragbelastningar.
Luxor Installationsmanual. 2022-06. Sida 26.

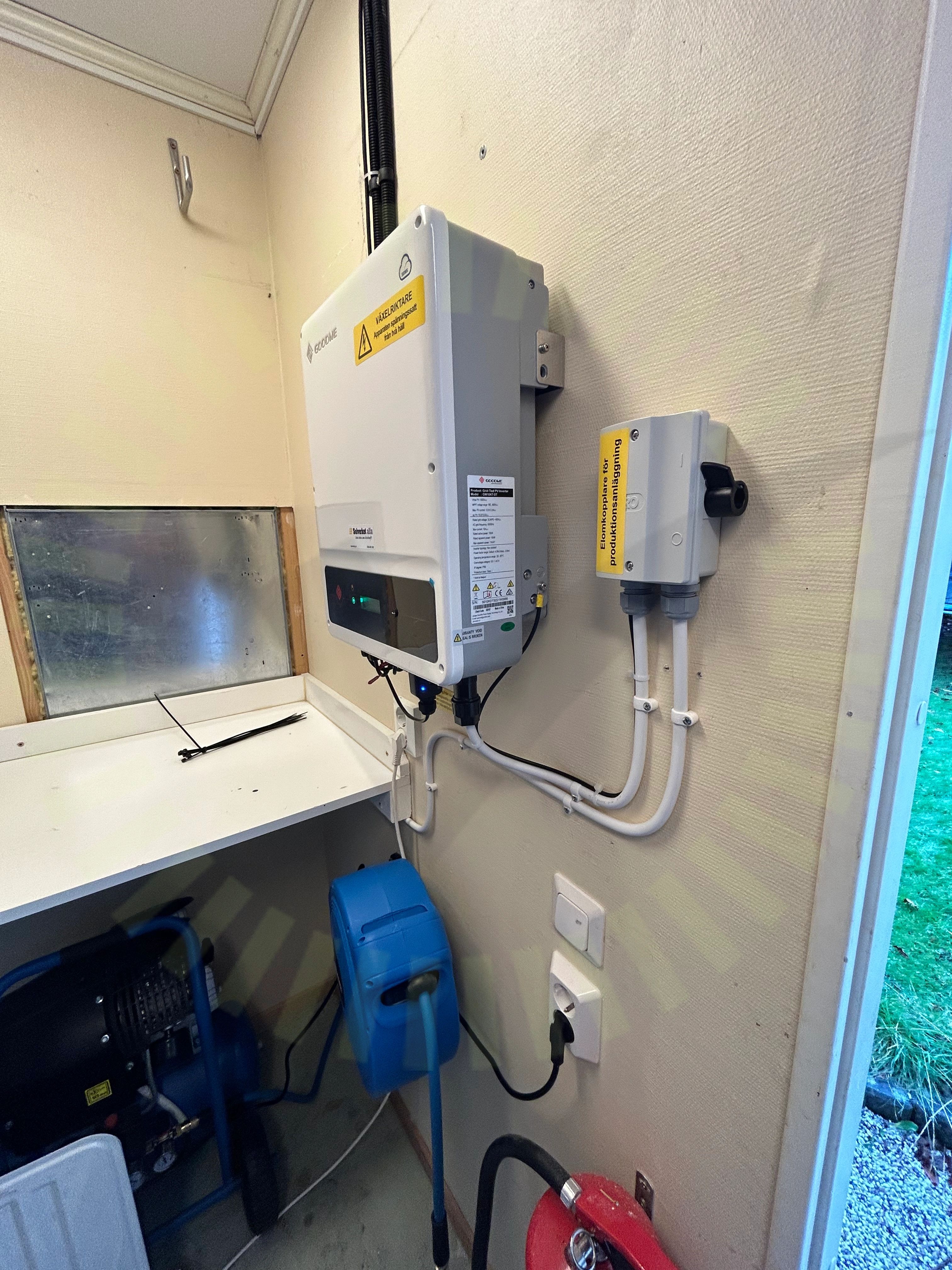

Säkerhetsbrytare AC
Anmärkningar
1/7

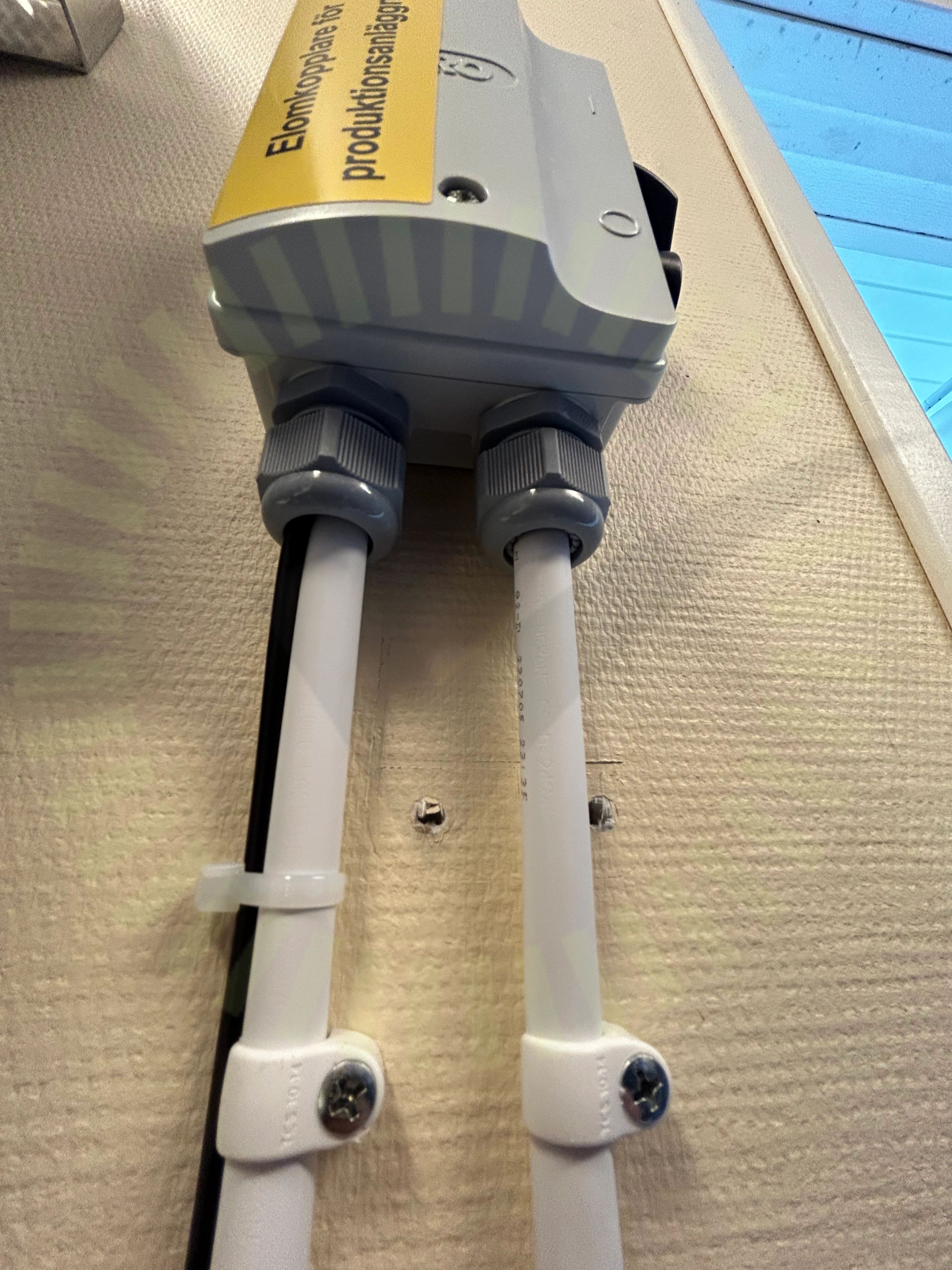

5.1 Kabelinföringar
Inte godkänd
Förskruvning avsedd för en kabel har två kablar i sig.
Godkända kontrollpunkter
6/7
Anslutningar i brytareEgenskaperIdentifieringInfästning
Besiktningsrapport
9.7
x
2.2 Tillförlitligt fäst
Inte godkänd
Vald märkning kommer inte sitta kvar under anläggningens förväntade livslängd.
ELSÄK-FS 2022:2, §11
Enkelisolerade ledare
Fastsäkring av produkt
Förskruvning
Genomföringar
Huvudsäkring
Identifiering
Informering av solceller
Infästning
Kabeldimensionering
Kablagets böjradie
Likspänningskomponenter
Max total effekt
Mekanisk påverkan
Missvisande varselmärkning
Placering
Skadat kablage
Skarp kant
Stress på kontakter
Strängdesign
Säkringsdimension
Tillgänglighet
Varning för backspänning
Varning för likspänning
Väderbeständigt material
Väderskydd
Växelriktarens IP klassning
Främmande material
Föremål mellan skena och panelram
Infästning utanför takstol
Infästningar
Kabeldragning mellan takytor
Kabeluppfästning
Klämmans placering i skena
Korslager: Skenornas överhäng
Korslager: Skenskarvar
Mittklämmor
Placering
Skador
Skenans utstick för klämma
Skenornas infästning
Skenornas överhäng
Skenors avstånd till varandra korslager
Skenskarvar
Skruvar korrekt
Snö- och Vindlastberäkning
Takets lutning
Takgenomföring
Takkrokarnas CC
Takstolsinfästning
Tvådelad takkrok
Underliggande takpanna
Väderbeständigt material
Ändklämmor

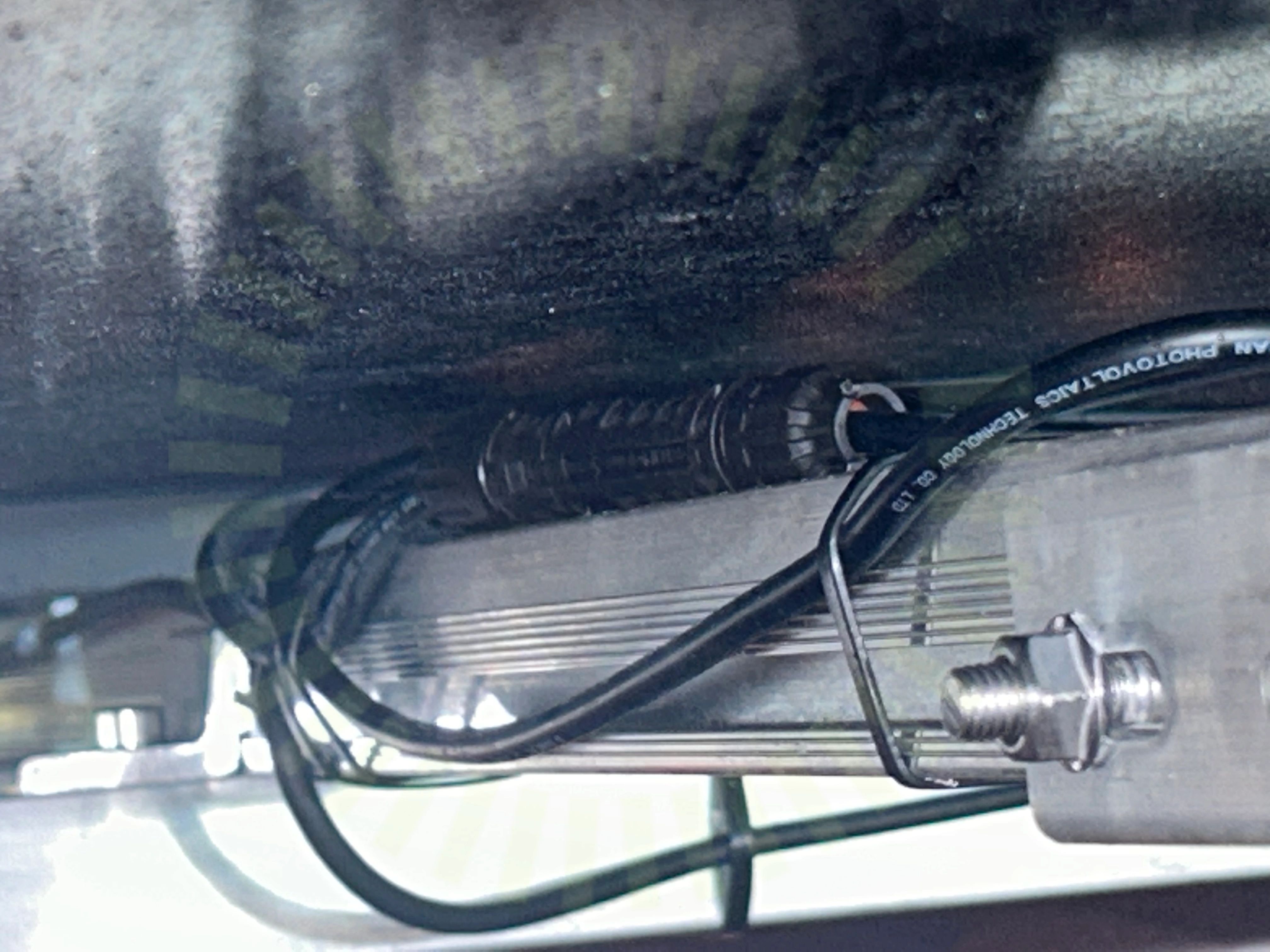

4.2 Föremål mot bakstycke
Inte godkänd
Föremål skaver mot panelens undersida.

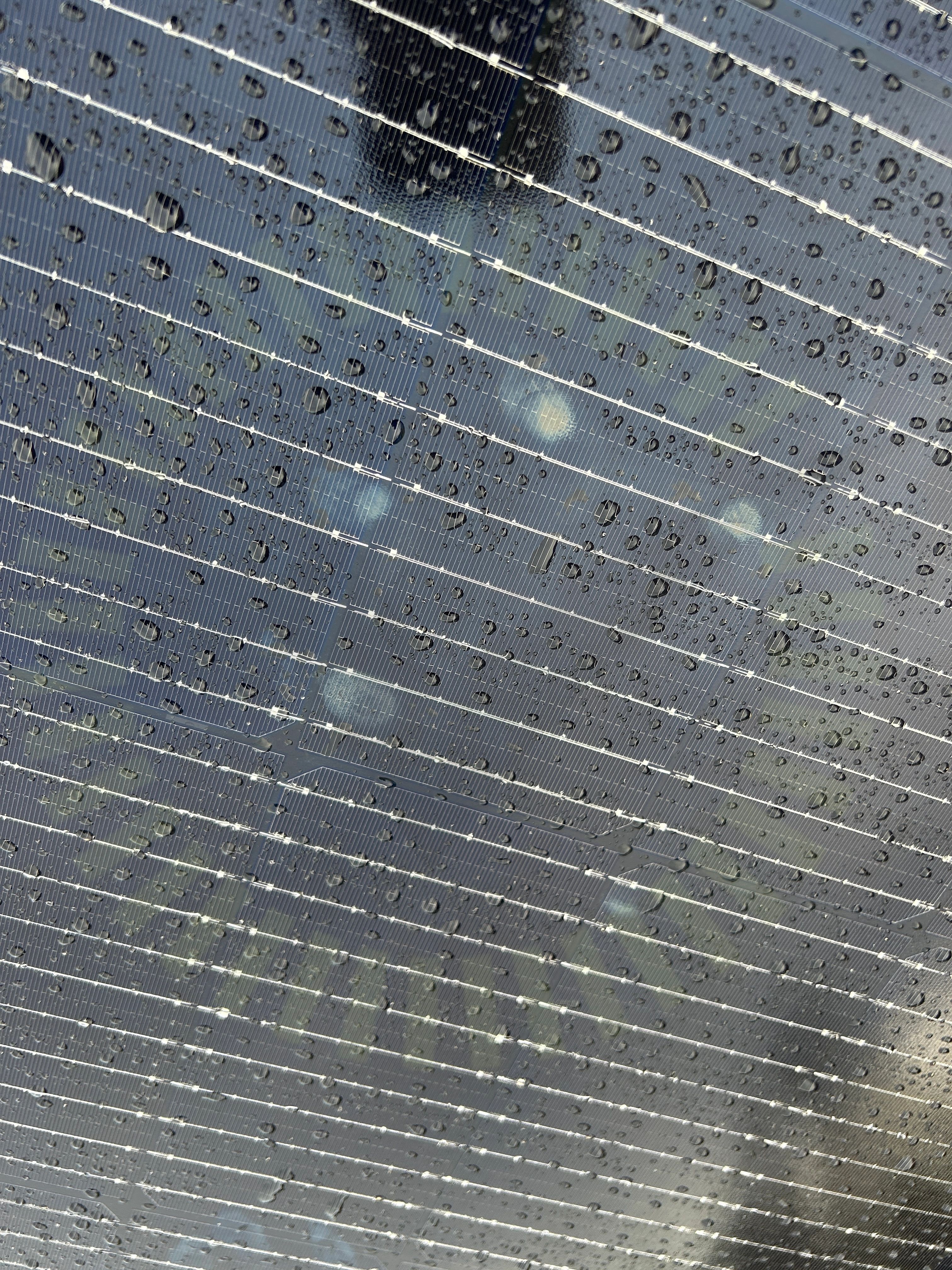

4.3 Punktbelastning
Inte godkänd
Panelernas framsida har utsatts för punktbelastning, i form av handavtryck.
Godkända kontrollpunkter
13/17
Böjradie kablageDräneringshålFästens placeringFörbindelse av kontakterKlämmornas överlappningKontaktdonMellanrumPanelkablaget generell böjradieSkadaSkador på panelSkuggaSpänningar i ramStress på kontakter
