Besiktningsrapport

8.1

Installation av

Nordpolen Energi

Datum

18 mars 2024

Ort

Oskarshamn, Kalmar län

Säkerhetsavstånd

Kontakter

Klämmornas placering

96% godkända

4% ej godkända

Om installationen

Paneler

Trina: Vertex DE09.05

Optimerare

SolarEdge: S-Serie

Montagesystem

ESDEC Lutande Panntak

Växelriktare

SolarEdge: SE12.5K-SE20K

Installerad av Nordpolen Energi som har ett medelhögt snittbetyg på 8.1 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Varselmärkning (4)Villa, ESDEC Lutande Panntak (28)Villa, SolarEdge: S-Serie (5)Villa, Trina: TSM-DE09.05 (15)Växelriktare (32)

Allmänt

Godkända kontrollpunkter

3/3

Avtal

Mätprotokoll DC

Strängschema

Varselmärkning

Godkända kontrollpunkter

3/3

Informering av solceller

Missvisande varselmärkning

Varning för backspänning

Villa, ESDEC Lutande Panntak

Anmärkningar

1/25

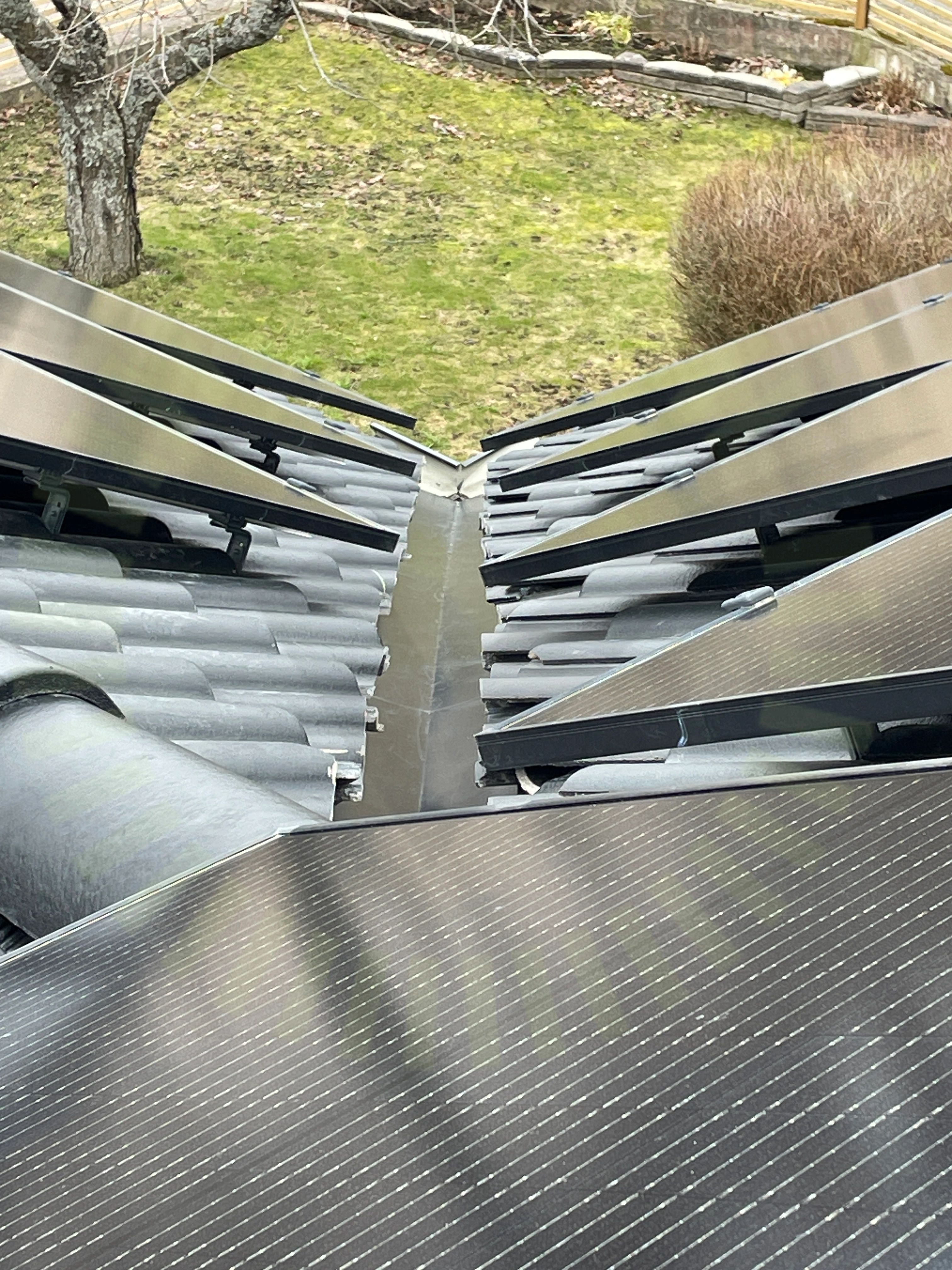

3.1 Säkerhetsavstånd

Inte godkänd

Paneler är flyttade så de uppfyller krav på avstånd från takets yttre kanter. Dock medför det att de sitter för nära Esdecs generella anvisningar om avstånd till ränndal. Då större ytor som kan generera snöras saknas och infästningar har skett i taket med cc 37cm bör risken vara marginell att montagematerial påverkas skadligt.

Statement Esdec ClickFit EVO Tiled roof - minimum distance from roof ridge and gutter (county Sweden), Mars 2022.

Godkända kontrollpunkter

24/25

DC kabel förläggning

Dräneringskanal

Främmande material

Föremål mellan skena och panelram

Förstärkningsskruv

Kabeldragning mellan takytor

Kabeluppfästning

Klämmans placering i skena

Läktinfästning

Mittklämmor

Panelstorlek

Skador

Skenans utstick för klämma

Skenornas infästning

Skenornas överhäng

Skenskarvar

Snö- och Vindlastberäkning

Takets lutning

Takgenomföring

Takkrokarnas CC

Takkrokens höjdjustering

Underbyggnad

Underliggande takpanna

Väderbeständigt material

Villa, SolarEdge: S-Serie

Anmärkningar

1/5

4.1 Kontakter

Inte godkänd

DC kontakter i förbindelse är från olika tillverkare. Trina TS4 från panelen avsluten mot Stäubli MC4 original på optimerarna.

Stäubli MA711 ver 10.2022, sid 4

Godkända kontrollpunkter

4/5

Dragavlastade

Fastsäkring av produkt

Kompatibilitet

Placering

Villa, Trina: TSM-DE09.05

Anmärkningar

1/15

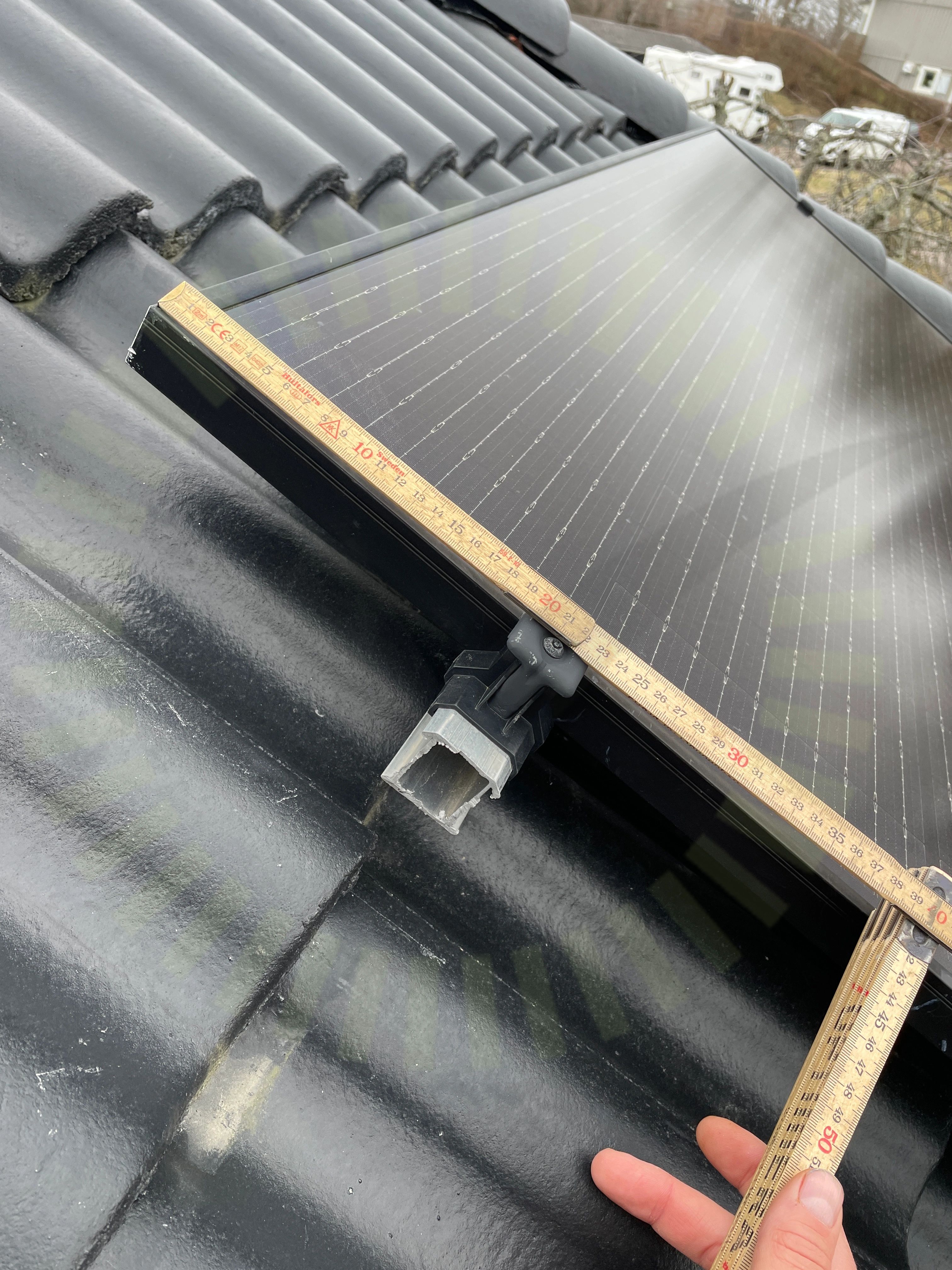

5.1 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon på panelramens kortsida. Avvikelsen är under 10% men kan påverka produktgaranti.

User Manual UM-M-0002/Ver. J Nov 2023, Sida 19-22

Godkända kontrollpunkter

14/15

Dräneringshål

Förbindelse av kontakter

Föremål mot bakstycke

Klämmornas överlappning

Kontaktdon

Kopplingslåda böjradie

Panelkablagets böjradie

Panelramar separerade

Punktbelastning

Skador på panel

Skugga

Spänningar i ram

Stress på kontakter

Strängförläggning

Växelriktare

Godkända kontrollpunkter

32/32

AC kablage förläggning

AC Kablage förläggning

Anslutning av ledare

Anslutning av växelriktare

Avstånd närliggande objekt

Avstånd till havet

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

Dubbel matning

Enkelisolerade ledare

Fastsäkring av växelriktare

Förskruvning

Genomföringar

Huvudsäkring

Identifiering

Infästning

Kabeldimensionering

Kablagets böjradie

Likspänningskomponenter

Mekanisk påverkan

Skadat kablage

Skarp kant

Stress på kontakter

Strängdesign

Säkringsdimension

Tillgänglighet

Tätningsinsats

Vinkel

Väderbeständigt material

Växelriktarens IP klassning

Växelriktarens kontakter
