Besiktningsrapport

8.9

Installation av

Veosol Energi AB

Datum

31 juli 2023

Ort

Örebro, Örebro län

Kabeluppfästning

Klämmans orientering

Skenans utstick för klämma

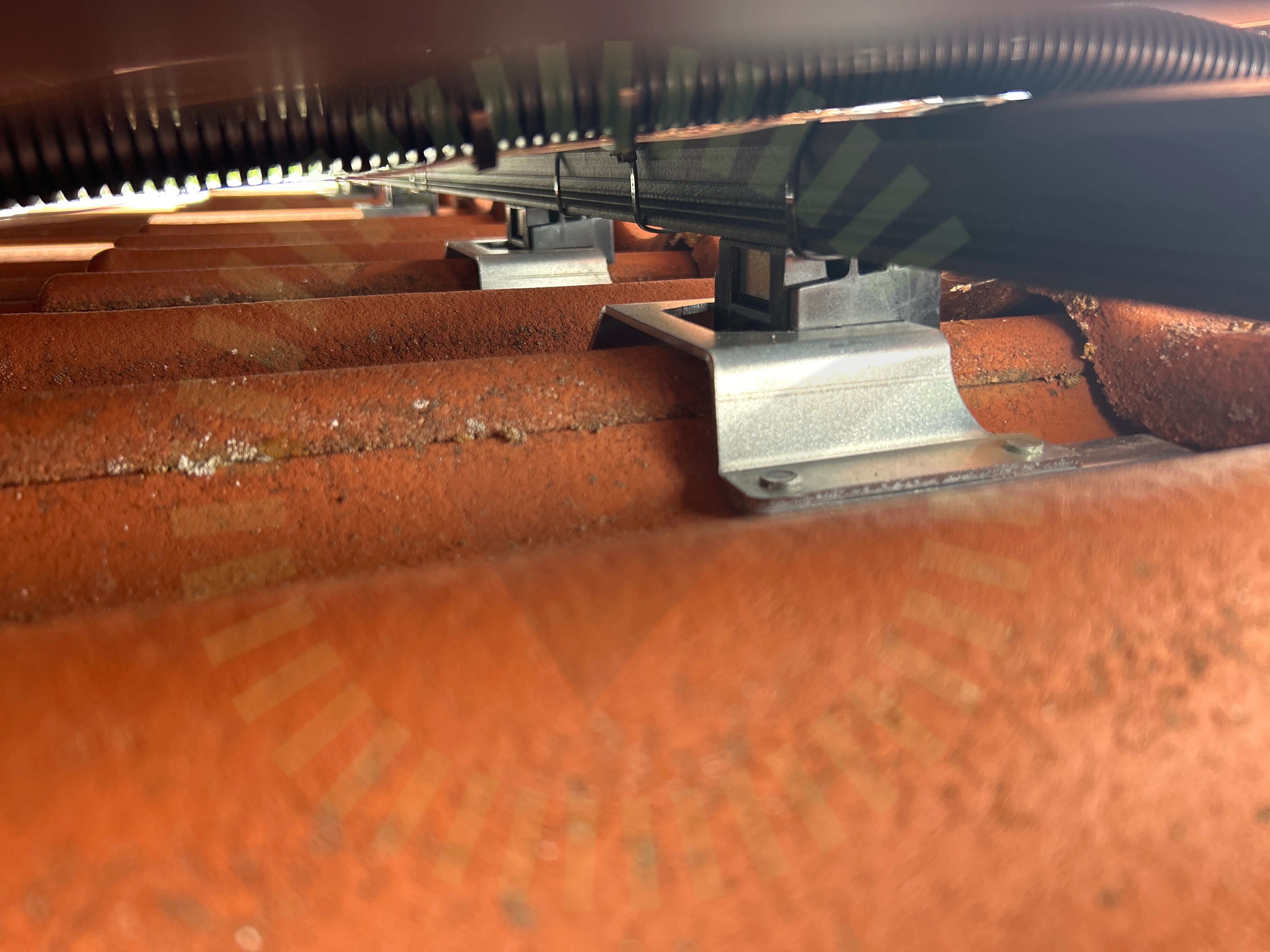

+ 7

86% godkända

14% ej godkända

Om installationen

Paneler

Longi: LR5-54HIB 390-410

Montagesystem

CC90- UNUM Betongpannor

Växelriktare

GroWatt: MOD 3-10KTL3-XH

Tillbehör

Säkerhetsbrytare AC

Tillbehör

Undercentral

Installerad av Veosol Energi AB som har ett medelhögt snittbetyg på 8.8 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Säkerhetsbrytare AC (6)Tak 1, CC90- UNUM Betongpannor (28)Tak 1, Longi: LR5-54HIB 390-410 (16)Undercentral (10)Varselmärkning (5)Växelriktare (34)

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

1/3

Avtal

Säkerhetsbrytare AC

Anmärkningar

1/6

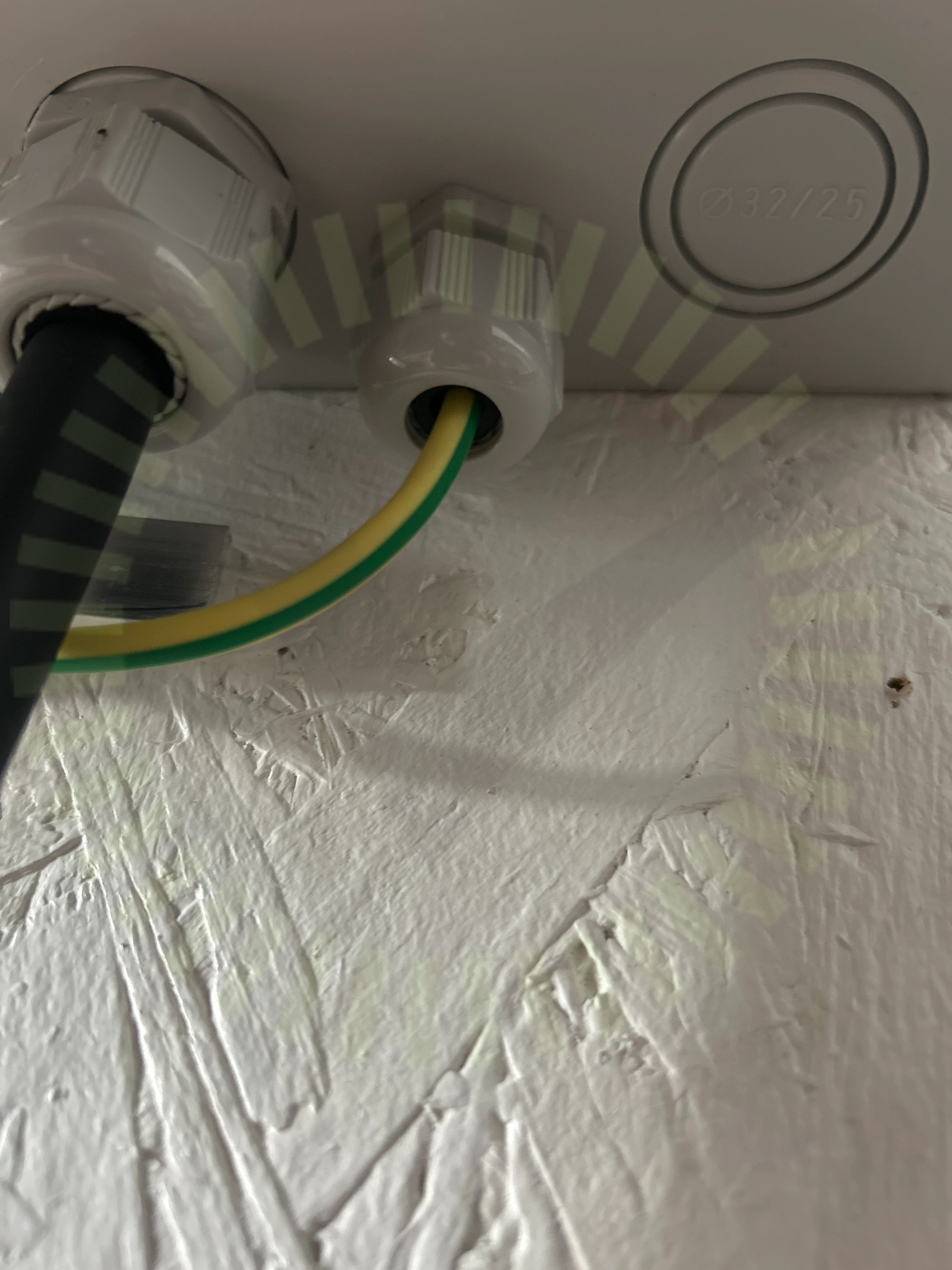

2.1 Förskruvningar

Inte godkänd

Förskruvning håller inte om kablage. Går att röra in och ut.

Godkända kontrollpunkter

5/6

Anslutning

Böjradie

Egenskaper

Infästning

Placering

Tak 1, CC90- UNUM Betongpannor

Anmärkningar

7/24

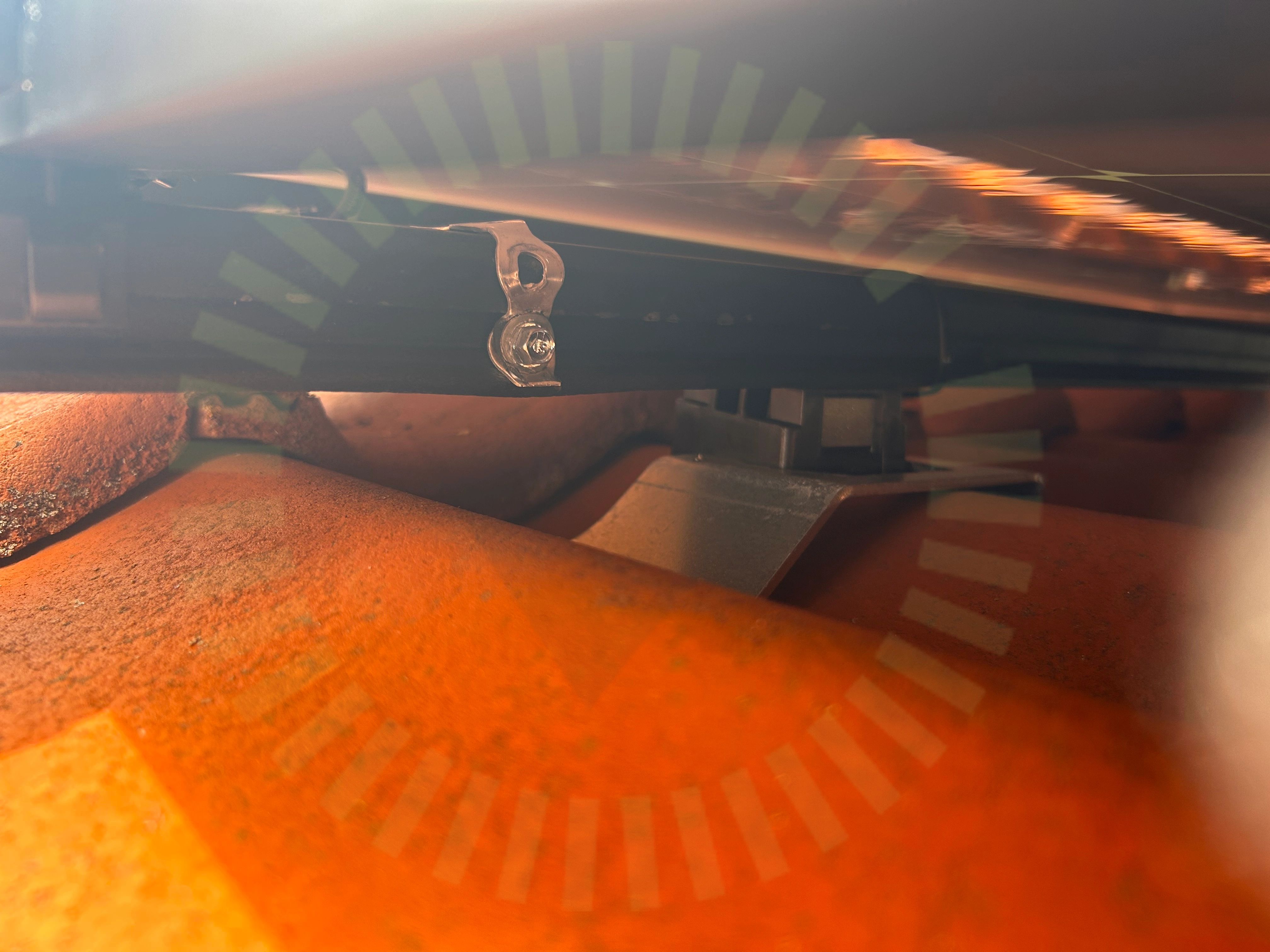

3.1 Främmande material

Inte godkänd

Använda skruvar är inte från tillverkaren av montagesystemet.

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 8

3.2 Skador

Inte godkänd

Skador på tak har lagats på olämpligt sätt.

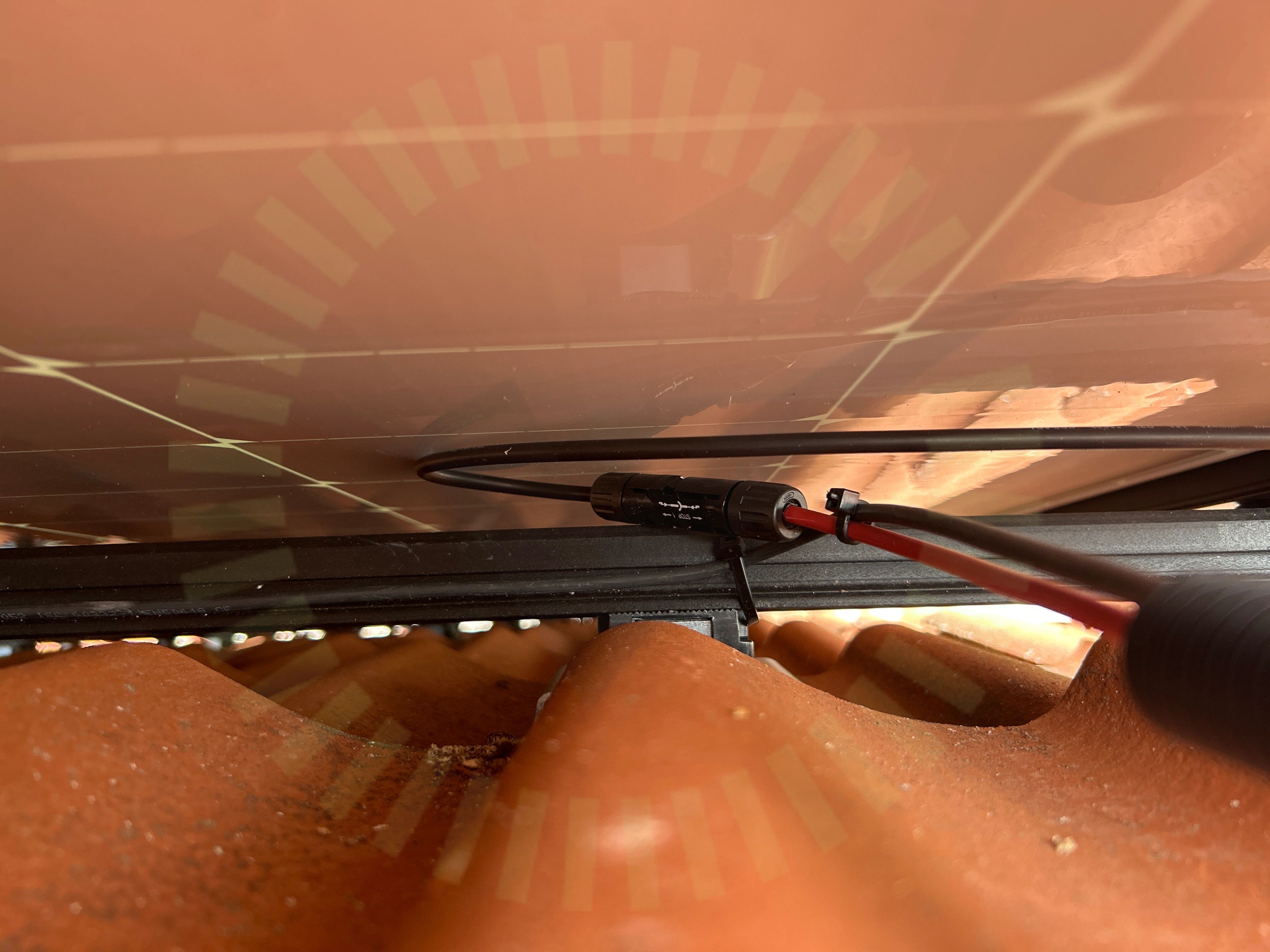

3.3 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

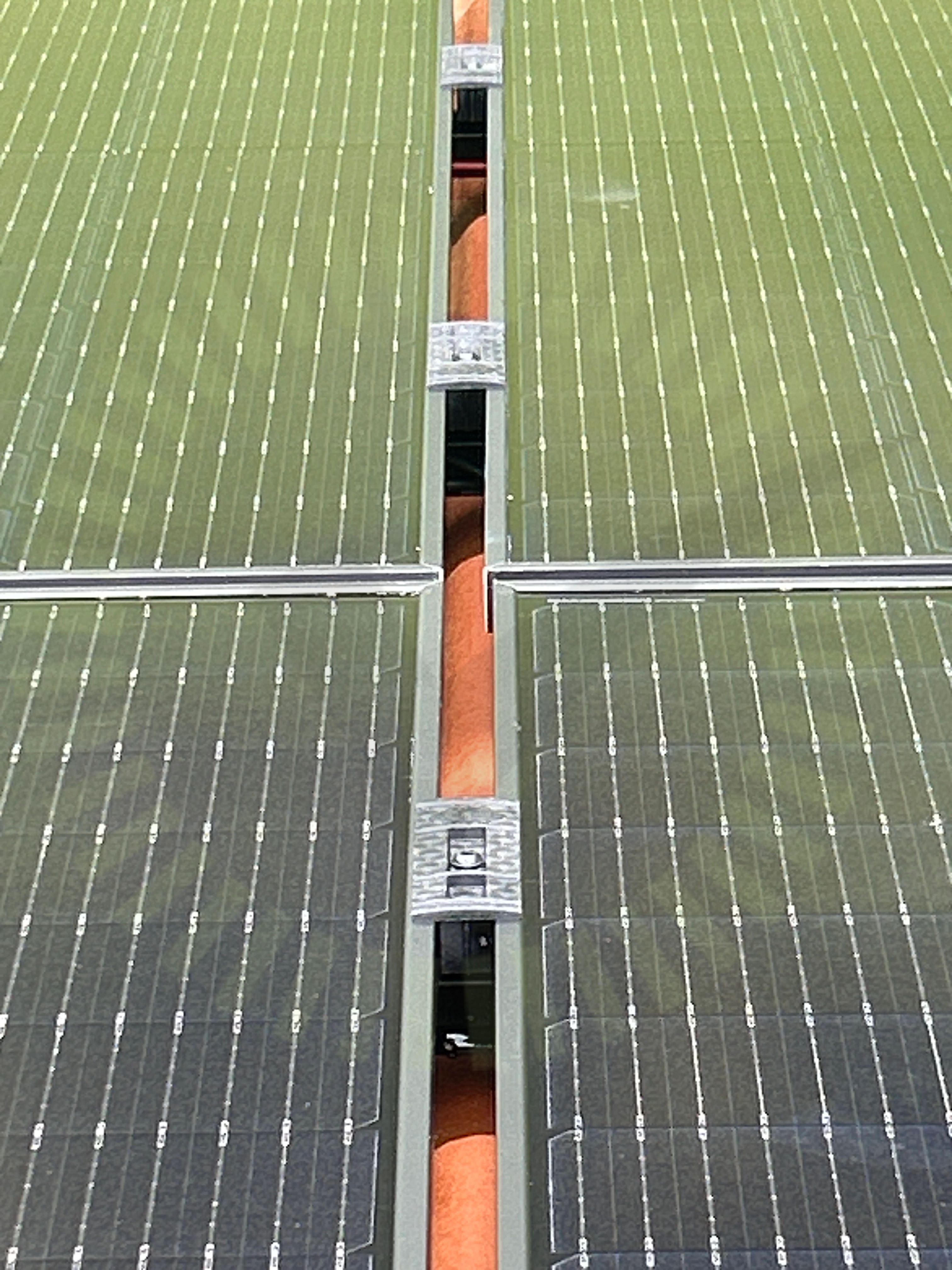

3.4 Klämmans orientering

Inte godkänd

Klämmor är felvända.

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 6

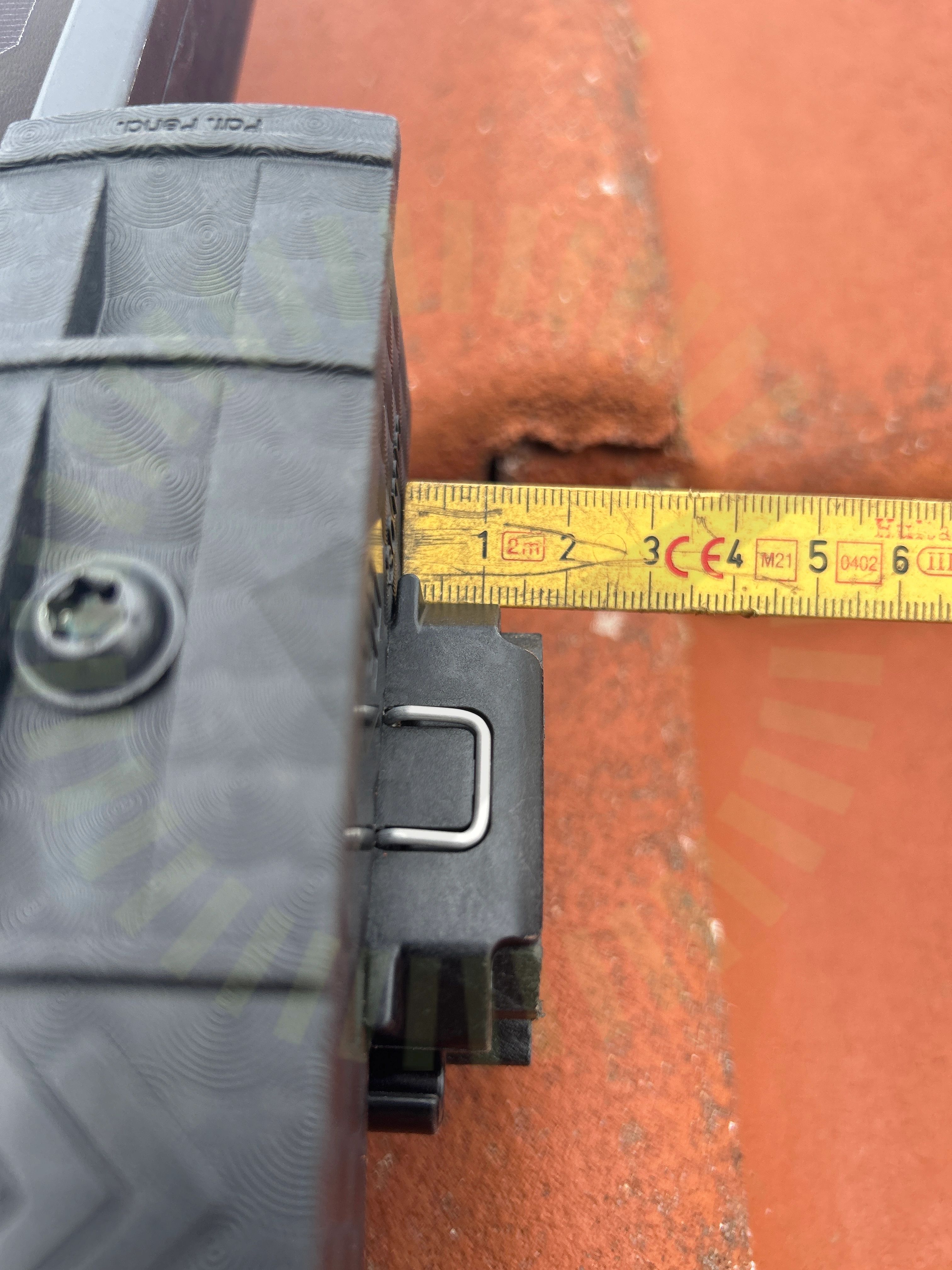

3.5 Skenans utstick för klämma

Inte godkänd

Skenan sticker inte ut tillräckligt för ändklämman.

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 8

3.6 Skenornas infästning skruvade

Inte godkänd

Skenan är inte fäst i infästningsmaterialet korrekt. Skruven saknas.

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 5

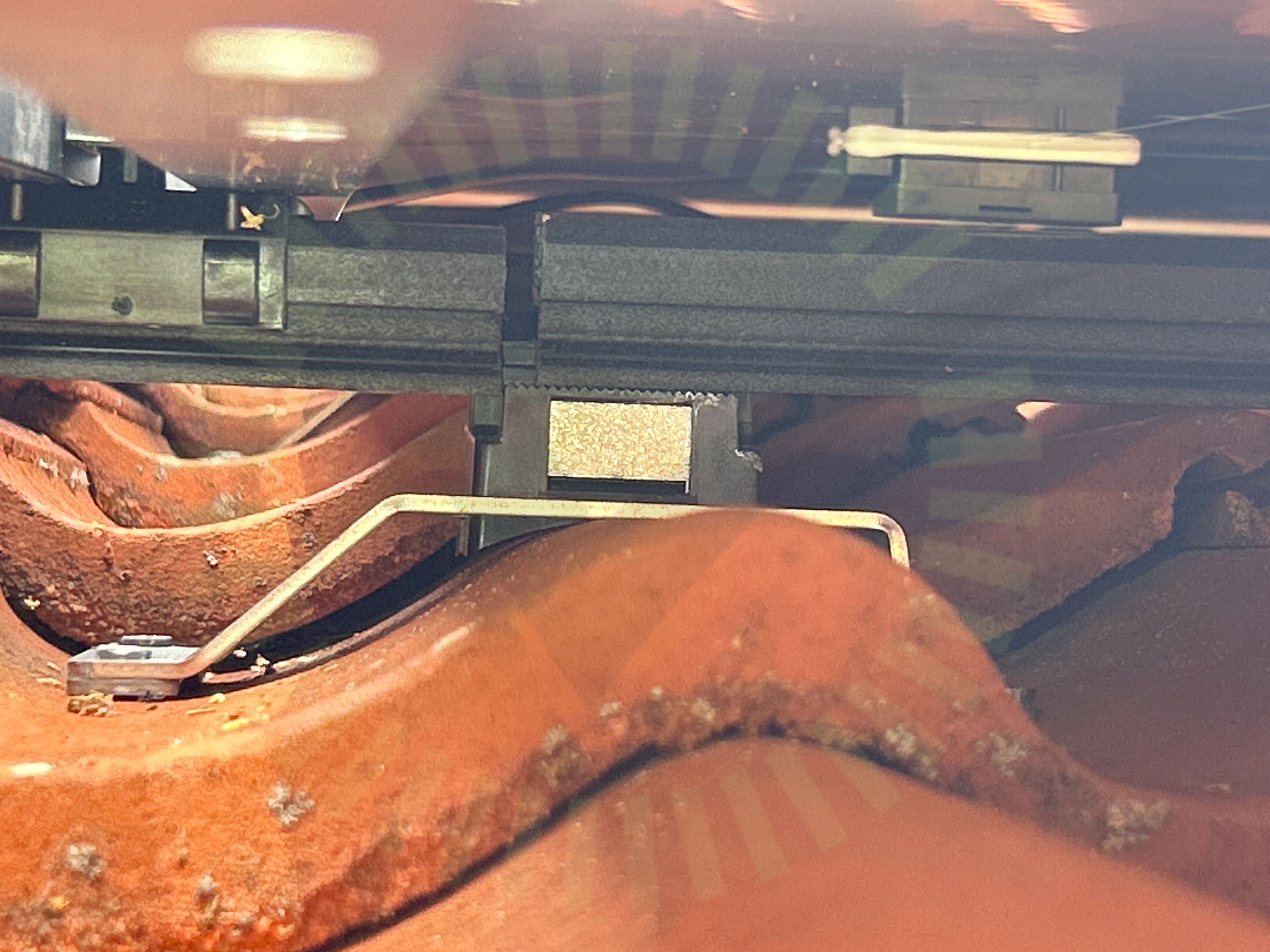

3.7 Skenskarvar

Inte godkänd

Sammankopplingen mellan skenorna är inte korrekt installerad.

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 4-5

Godkända kontrollpunkter

17/24

DC kabel förläggning

Föremål mellan skena och panelram

Kabeldragning mellan takytor

Klämmans placering i skena

Läktinfästning

Mittklämmor skruv

Panelramens höjd

Skada på klämmor

Skenornas infästning

Skenornas överhäng

Säkerhetsavstånd

Takgenomföring

Takkrokarnas CC

Takkrokarnas CC skenstart

Takkrokstyper

Väderbeständigt material

Ändklämmor

Tak 1, Longi: LR5-54HIB 390-410

Anmärkningar

2/16

4.1 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

Installation Manual for LONGi Solar PV Modules, V15, Sida 16

4.2 Överlappning

Inte godkänd

Panelklämmans överlappning på panelens ram stämmer inte överens med tillverkarens anvisningar.

Installation Manual for LONGi Solar PV Modules, V15, Sida 14

Godkända kontrollpunkter

13/16

Avstånd till tak

Dräneringshål

Förbindelse av kontakter

Föremål mot bakstycke

Förläggning DC kontakter

Kontaktdon

Kopplingslåda

Mellanrum

Panelkablagets böjradie

Punktbelastning

Skugga

Spänningar i ram

Stress på kontakter

Ej tillgängligt vid besiktning

1/16

Strängförläggning

Undercentral

Godkända kontrollpunkter

8/8

Brytare

Böjradie

Femledarsystem

Förskruvningar

Infästning

IP-Klassning

Placering

Skydd mot beröring

Varselmärkning

Anmärkningar

1/5

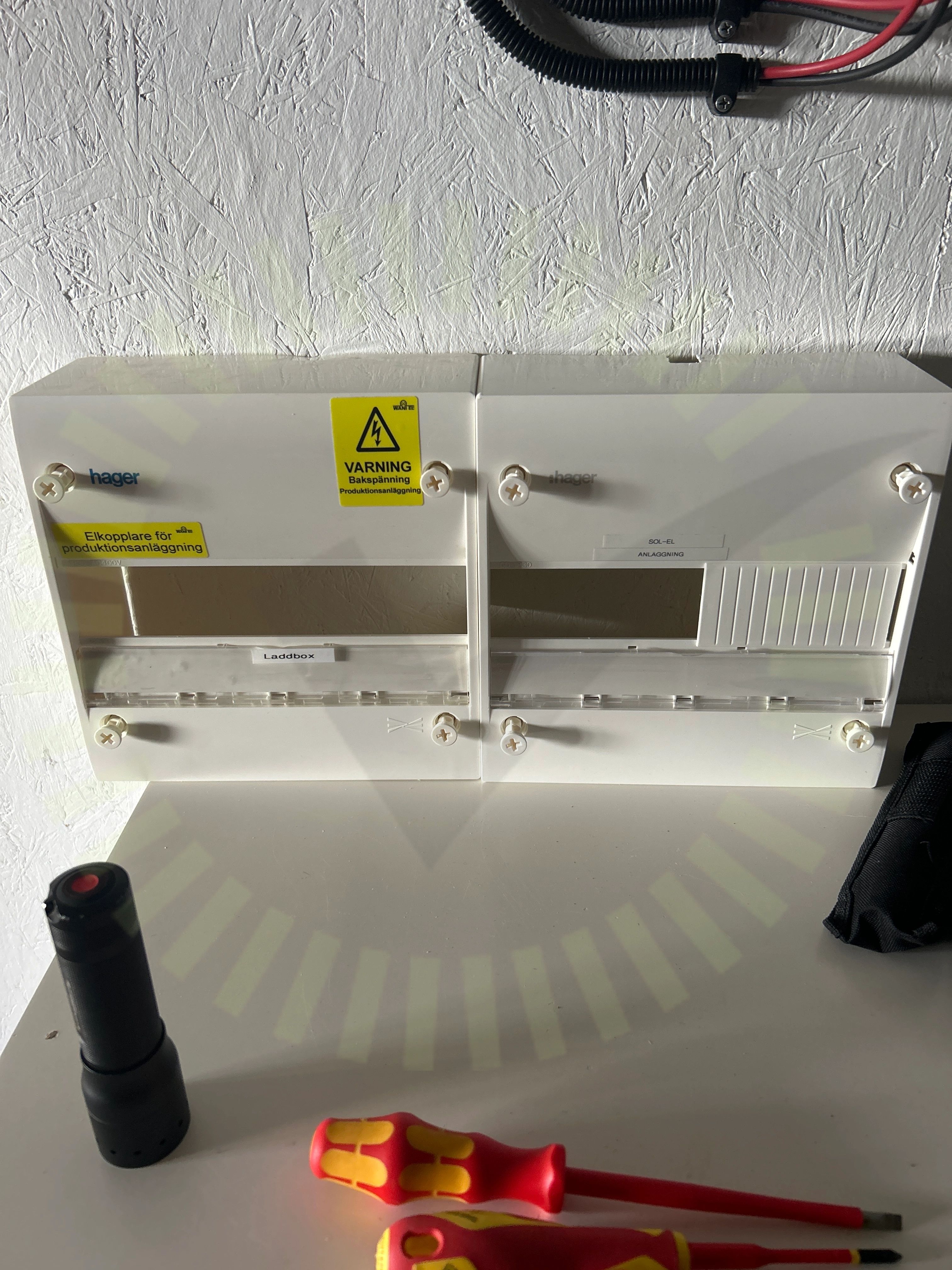

6.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler.

SS 436 40 00 (712.514.101)

Godkända kontrollpunkter

4/5

Missvisande varselmärkning

Tillförlitligt fäst

Varning för backspänning

Varning för likspänning

Växelriktare

Godkända kontrollpunkter

30/30

AC Anslutning Växelriktare

AC Böjradie

AC Kablage förläggning

Avstånd närliggande objekt

Bakomliggande material

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Kontakter anslutning

Dubbel matning

Fastsäkring av produkt

Förskruvning

Genomföringar

Huvudsäkring

Infästning

Jordning av chassi

Kabeldimensionering

Ledare anslutna

Likspänningskomponenter

Missvisande varselmärkning

Märkning

Skadat kablage

Skarp kant

Stress på kontakter

Säkringsdimension

Uppskalad ledare

Ventilation

Väderbeständigt material

Väderskydd

Växelriktarens IP klassning
