Besiktningsrapport

8.7

Installation av

Svea Solar

Datum

29 mars 2023

Ort

Ytterby, Västra Götalands län

Förstärkningsskruv

Skenornas överhäng

Dold DC koppling

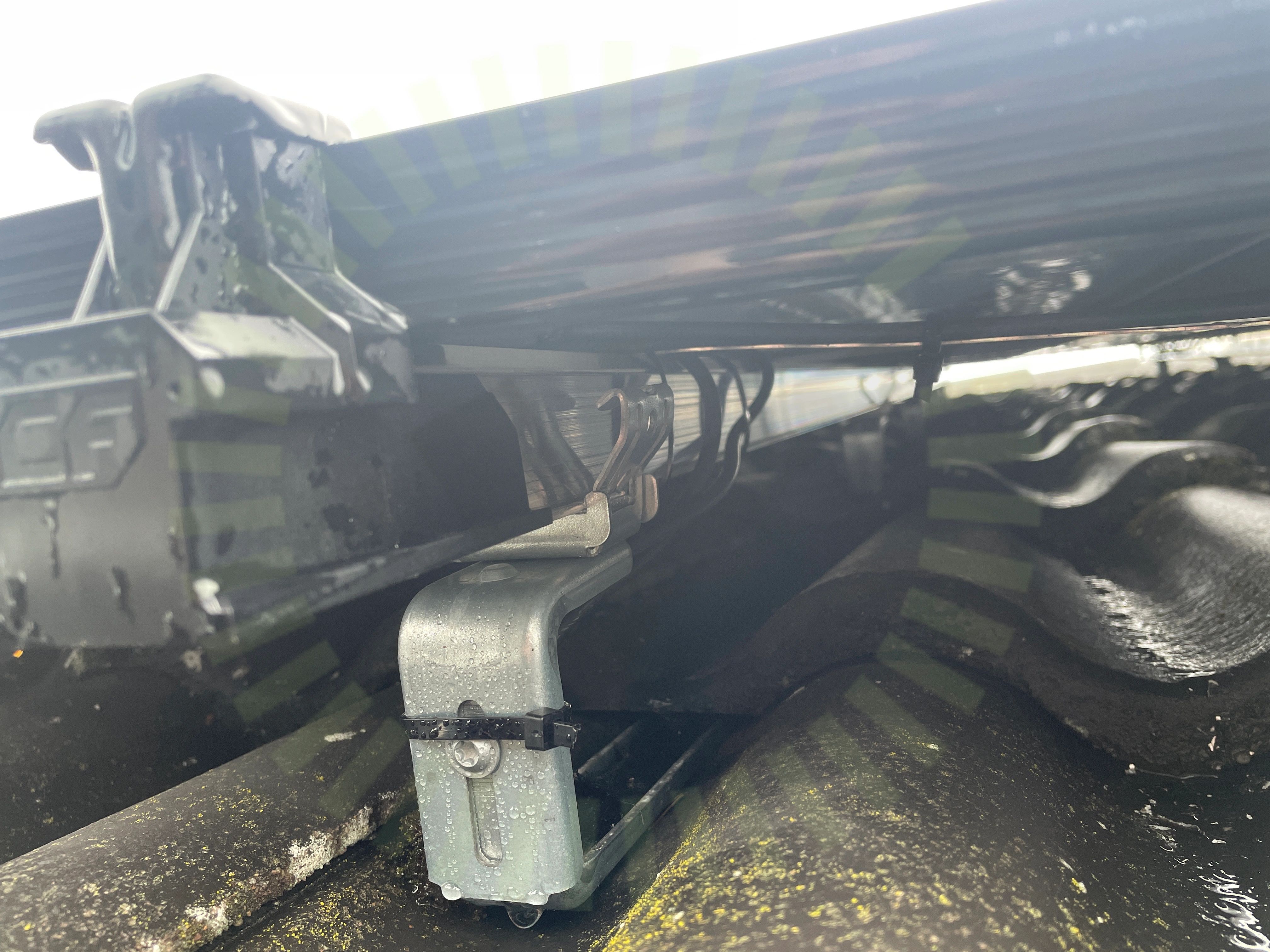

+ 6

86% godkända

14% ej godkända

Om installationen

Paneler

Risen: RSM40-8 385-405W

Montagesystem

ESDEC Lutande Panntak

Växelriktare

Huawei: SUN2000 (12-20KTL)-M2

Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Tak 1, ESDEC Lutande Panntak (33)Tak 1, Risen: RSM40-8 385-405W (18)Varselmärkning (4)Växelriktare (34)

Allmänt

Anmärkningar

1/3

1.1 Strängschema

Inte godkänd

Strängschema saknas. Två strängar med 18 respektive 20 paneler kopplade i MPPT1 (Ingång 1 och 2).

ELSÄK-FS 2022:1 (3 kap. § 6)

Godkända kontrollpunkter

2/3

Avtal

Mätprotokoll DC

Tak 1, ESDEC Lutande Panntak

Anmärkningar

6/32

2.1 Dold DC koppling

Inte godkänd

Dolda kontakter under takpannorna.

2.2 Förstärkningsskruv

Inte godkänd

Skenan är inte fäst i infästningsmaterialet korrekt.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24 och 25

2.3 Nockpannor återmonterade

Inte godkänd

Nockpannor ska vara spikade, fästdon saknas vid pannorna över kabelgenomföring i nock.

2.4 Skarp kant

Inte godkänd

Kablage ligger mellan takpannor och bärläkt utan skydd för skav.

SEK 457 (26.1)

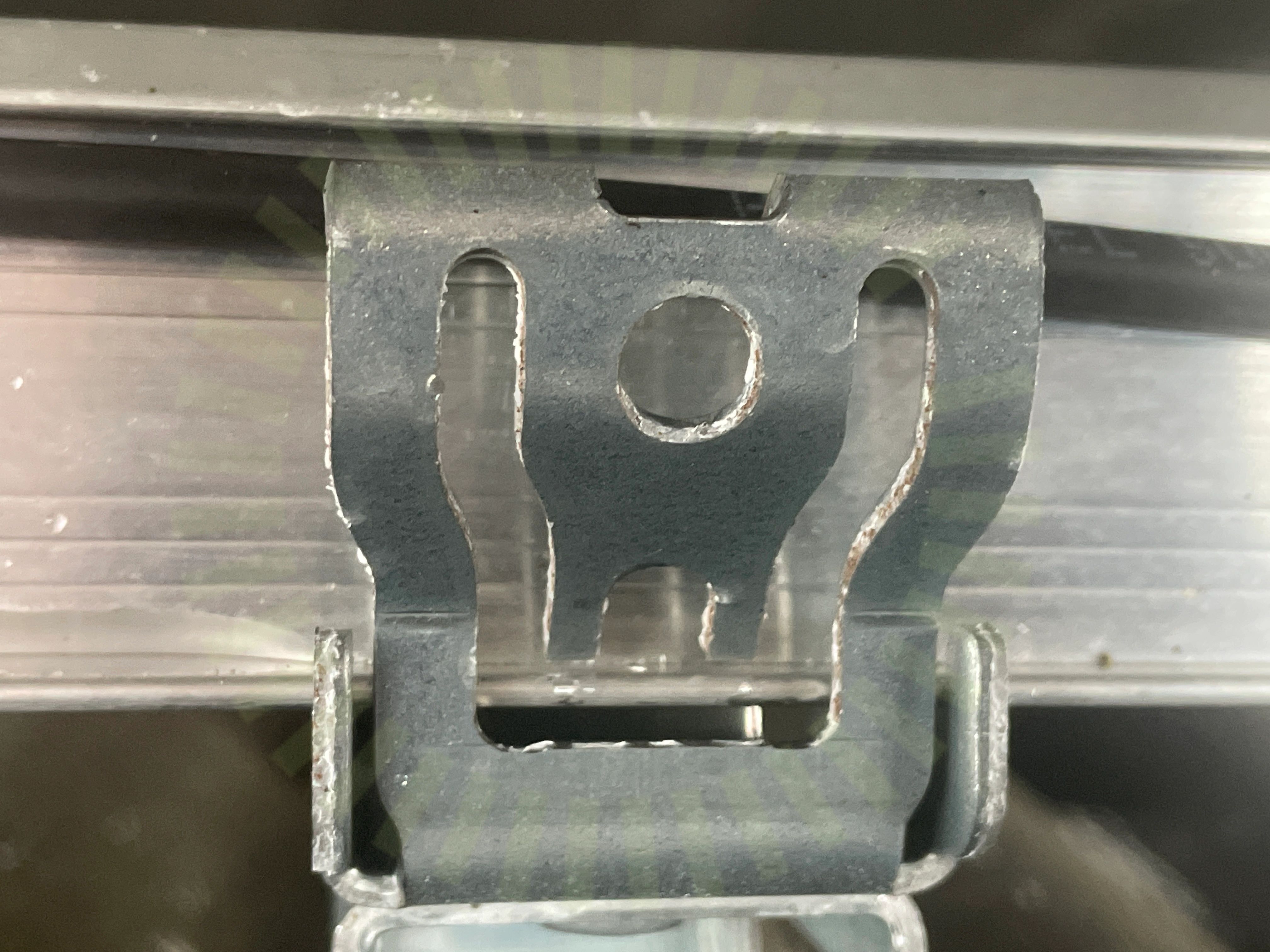

2.5 Skenornas infästning

Inte godkänd

Skenan är inte fäst i infästningsmaterialet korrekt.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 18

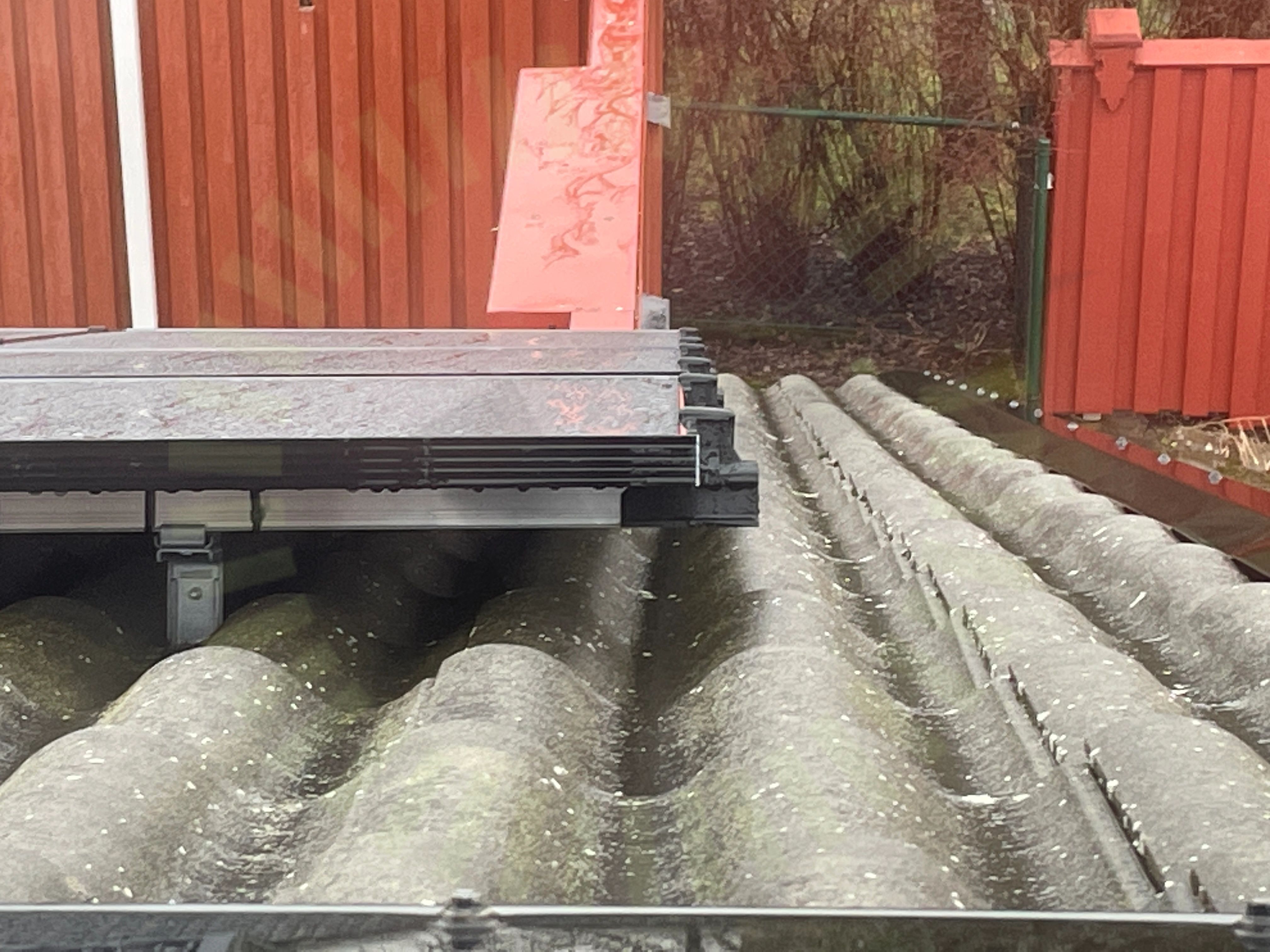

2.6 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt. Överstiger 250 mm

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24 och 25

Godkända kontrollpunkter

25/32

Använd skruv för klämma

Dräneringshål pekar neråt

Främmande material

Kabeluppfästning

Klämmans placering i skena

Läktinfästning

Mittklämmor

Panelramens höjd

Panelstorlek

Shims

Skada på klämmor

Skador

Skenans utstick för klämma

Skenskarvar

Skydd

Snö- och Vindlastberäkning

Säkerhetsavstånd

Takets lutning

Takkrokarnas CC

Takkrokens höjdjustering

Termisk brytpunkt skenor

Underbyggnad

Underliggande takpanna

Väderbeständigt material

Ändklämmor

Ej tillgängligt vid besiktning

1/32

Takgenomföring

Tak 1, Risen: RSM40-8 385-405W

Anmärkningar

4/18

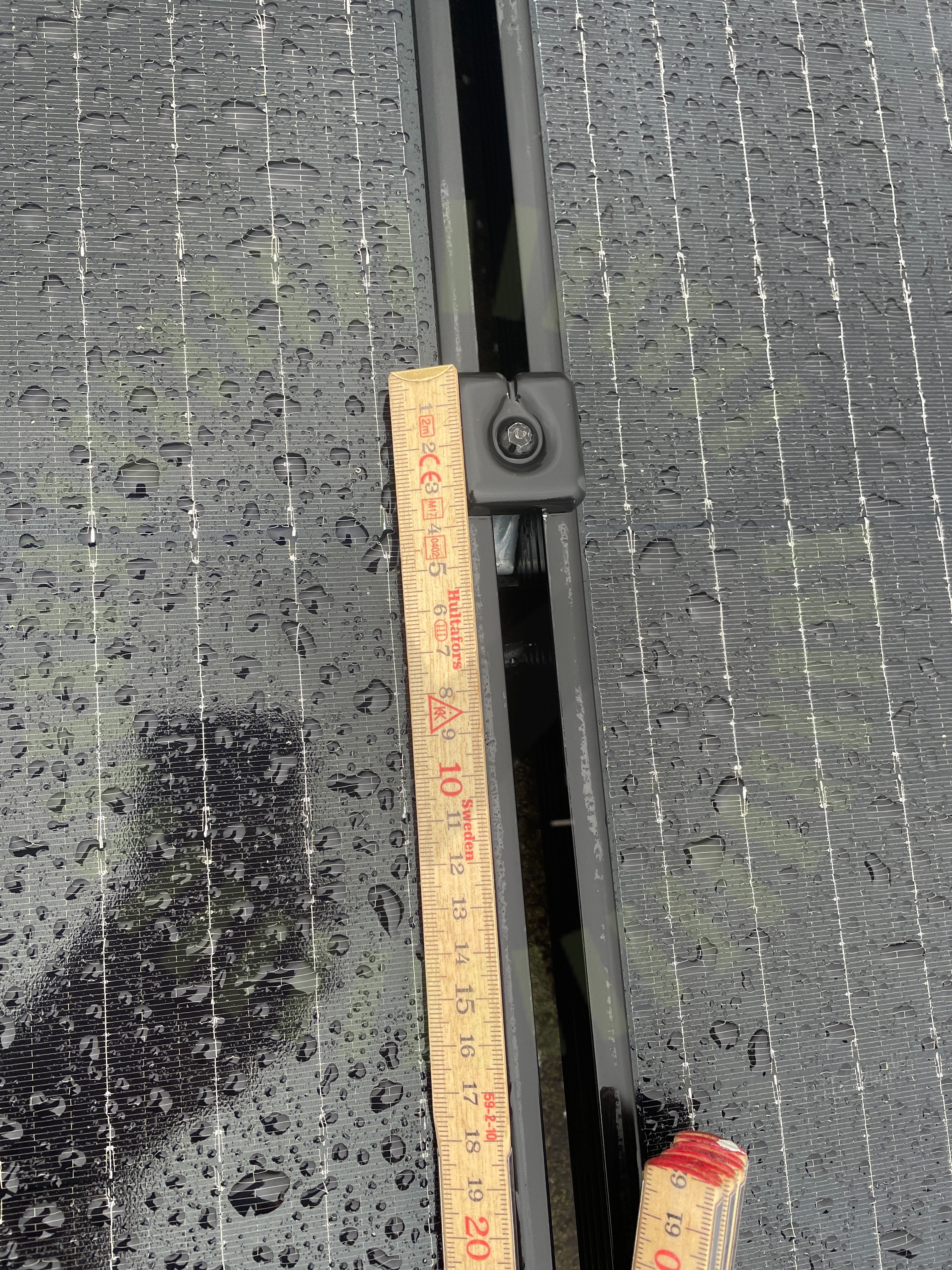

3.1 Klämmornas storlek

Inte godkänd

Använda fästen är mindre än vad tillverkaren kräver i manual. Underlag för använda klämmor saknas.

PV module installation and maintenance manual A1 2023 sida 22.

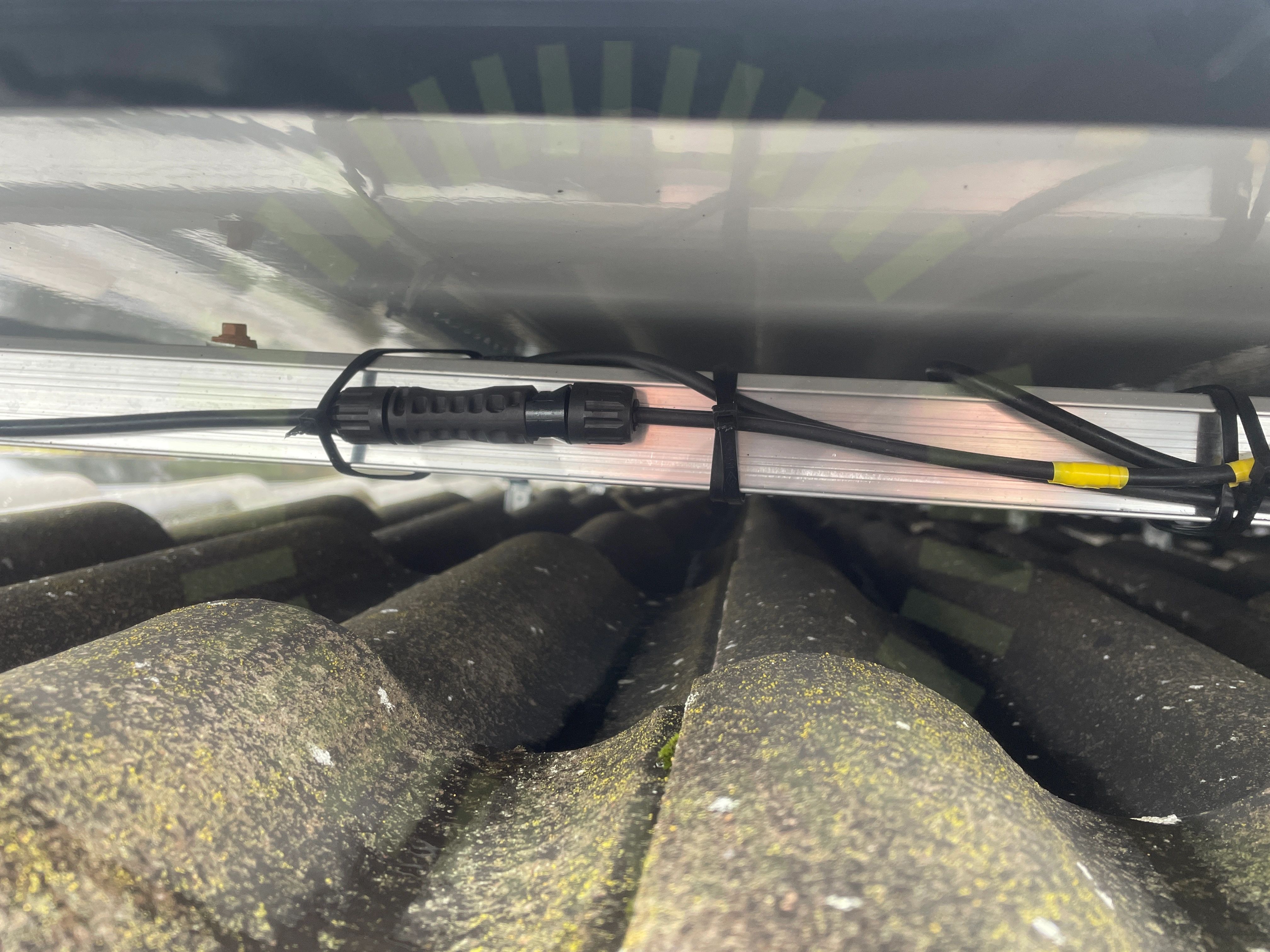

3.2 Kontakter

Inte godkänd

Kontaktens förskruvning sitter snett.

3.3 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

PV module installation and maintenance manual A1 2023 sida 26.

3.4 Kopplingslåda

Inte godkänd

Kabel frihänger 65 cm från kopplingsbox

Godkända kontrollpunkter

14/18

Avstånd till hav

Avstånd till yta

Dräneringshål

Förbindelse av kontakter

Föremål mot bakstycke

Klämmornas överlappning

Panelkablagets böjradie

Panelramar separerade

Punktbelastning

Skador

Skugga

Spänningar i ram

Stress på kontakter

Strängförläggning

Varselmärkning

Anmärkningar

1/4

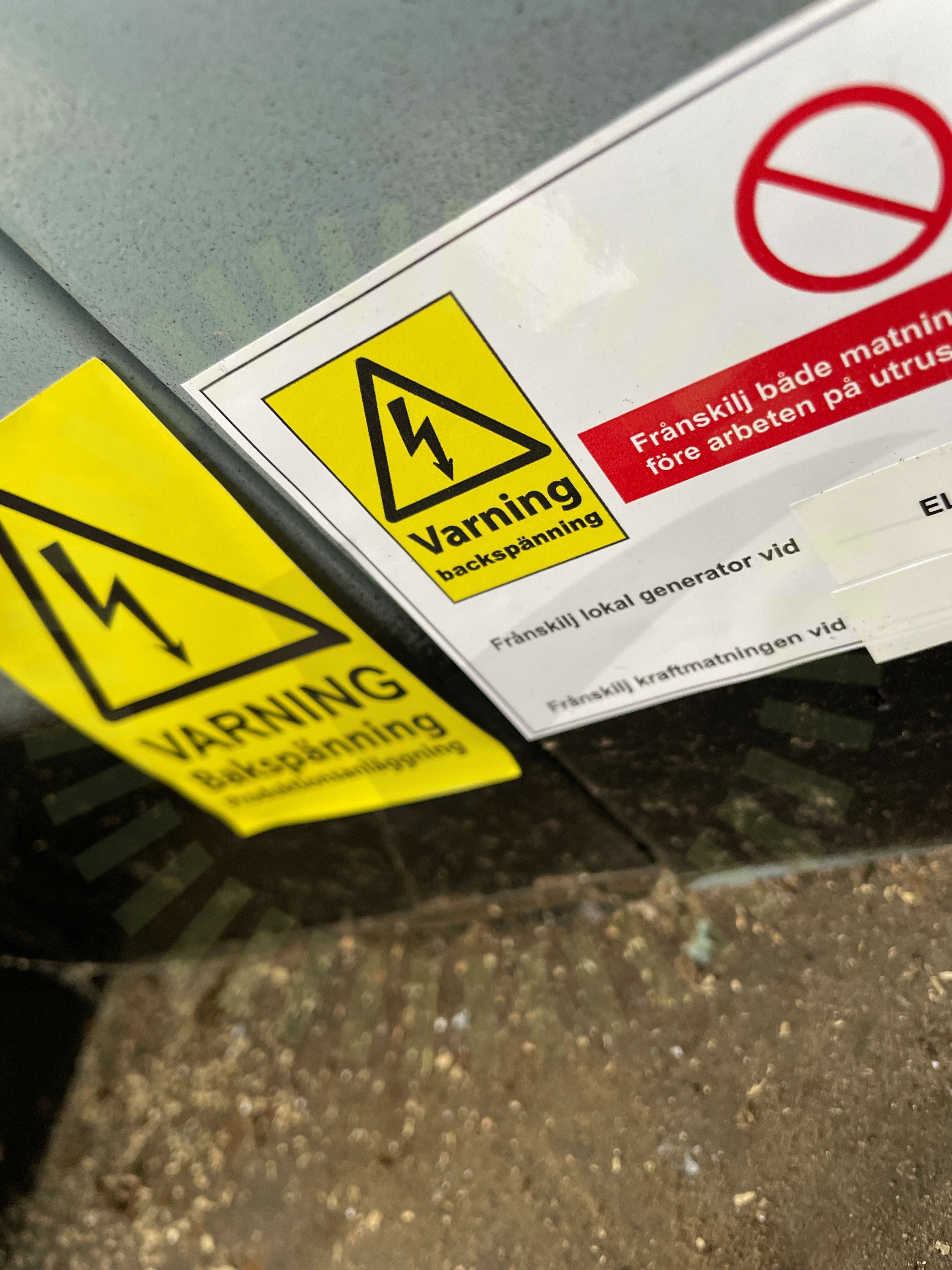

4.1 Tillförlitligt fäst

Inte godkänd

Skyltning ska ha god beständighet med hänsyn till omgivande miljö och placering och vara fäst på ett betryggande sätt.

ELSÄK-FS 2022:2 - § 11

Godkända kontrollpunkter

3/4

Informering av solceller

Varning för backspänning

Varning för likspänning

Växelriktare

Anmärkningar

1/33

5.1 Huvudsäkring

Inte godkänd

Huvudsäkringen är 20 A. Växelriktaren kan leverera över 20A och uppgift om begränsning framgår ej.

Godkända kontrollpunkter

32/33

AC Anslutning Växelriktare

AC Böjradie

AC Genomföringar

AC Kablage dimensionering

AC Kablage förläggning

AC kablage skada

AC kablage skarp kant

Avstånd närliggande objekt

Avstånd till havet

Bakomliggande material

DC Genomföringar

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skada

DC Kablage skydd

DC Kontakter

DC Kontakter anslutning

DC Kontakter förskruvning

DC Kontakter stress

DC Max Spänning

DC Max Ström

DC Min Spänning

Fastsäkring av produkt

Förskruvning

Infästning

Jordning av chassi

Ledare Fastspända

Märkning

Säkringsdimension

Ventilation

Väderskydd

Växelriktarens IP klassning
