Kablaget är förlagt utan hänsyn till den yttre påverkan. Behöver skyddas en bit upp från golvet.
SS 436 40 00 (132.5)
Godkända kontrollpunkter
21/22
FerroAmp: SSO 8kW
Godkända kontrollpunkter
9/9
Optimerare: Direkt solljusOptimerare: DragavlastadeOptimerare: Fastsäkring av produktOptimerare: KabelOptimerare: KontakterOptimerare: PlaceringOptimerare: SkadaOptimerare: VentileringOptimerare: Värmeutveckling
Novotegra: Tile Roof Top-fix: Porträtt
Anmärkningar
1/19

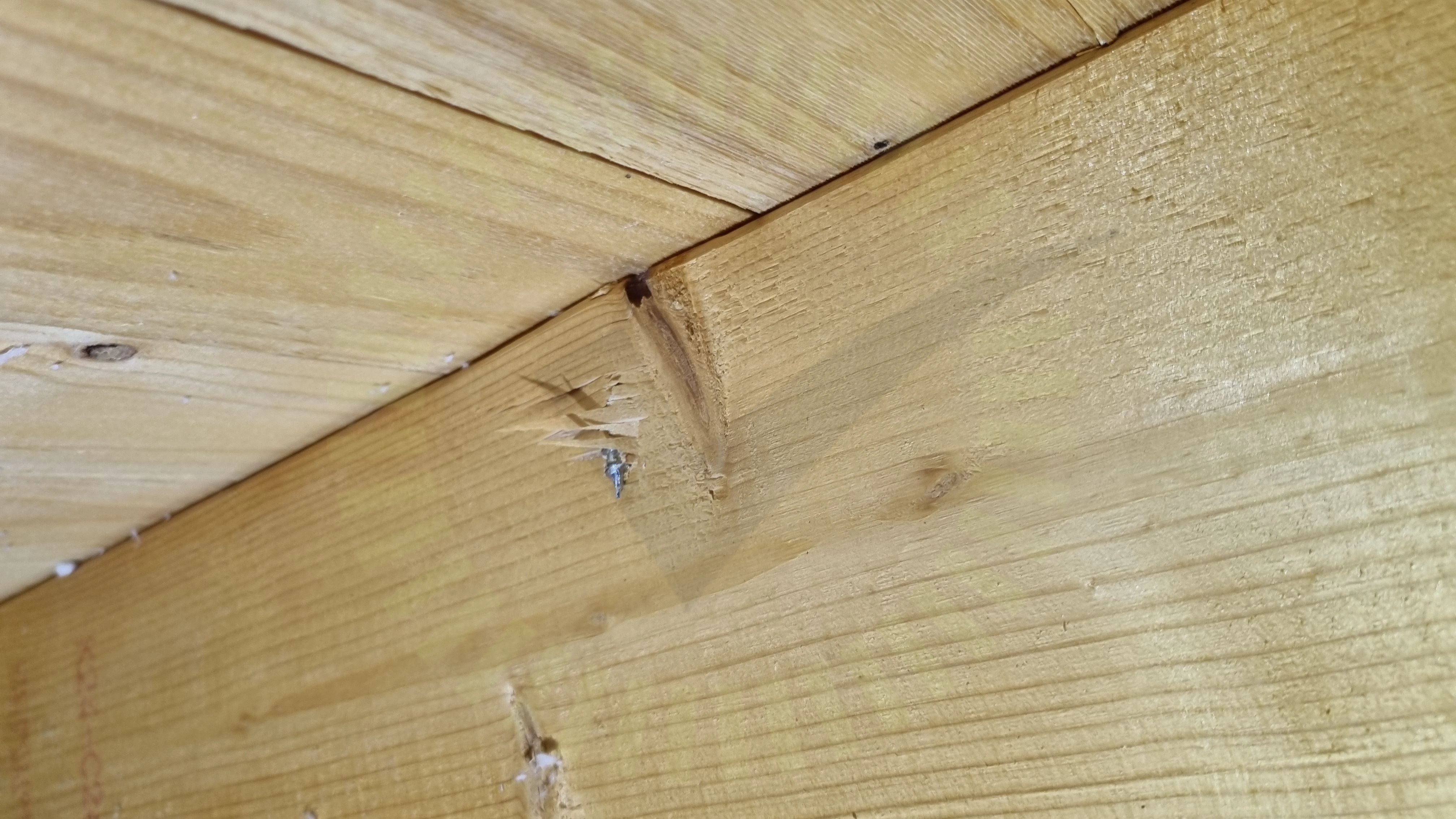

4.1 Infästning: Infästning Takstol
Inte godkänd
En skruv har missat takstolen. Synligt från vind. Upp till höger från vindsluckan.
Tillverkarens anvisningar
Godkända kontrollpunkter
18/19
Främmande material
REC: Alpha Pure
Godkända kontrollpunkter
17/17
DräneringshålDräneringshålFöremål mot bakstyckeFöremål mot bakstyckeKablar: DragavlastadeKablar: DragavlastadeKlämmornas storlekKlämmornas storlekKontakter: FörbindelseKontakter: FörbindelsePlacering: HöjdskillnadPlacering: SkuggaPlacering: Skugga
Weland Stål: Läktfästen
Anmärkningar
1/17

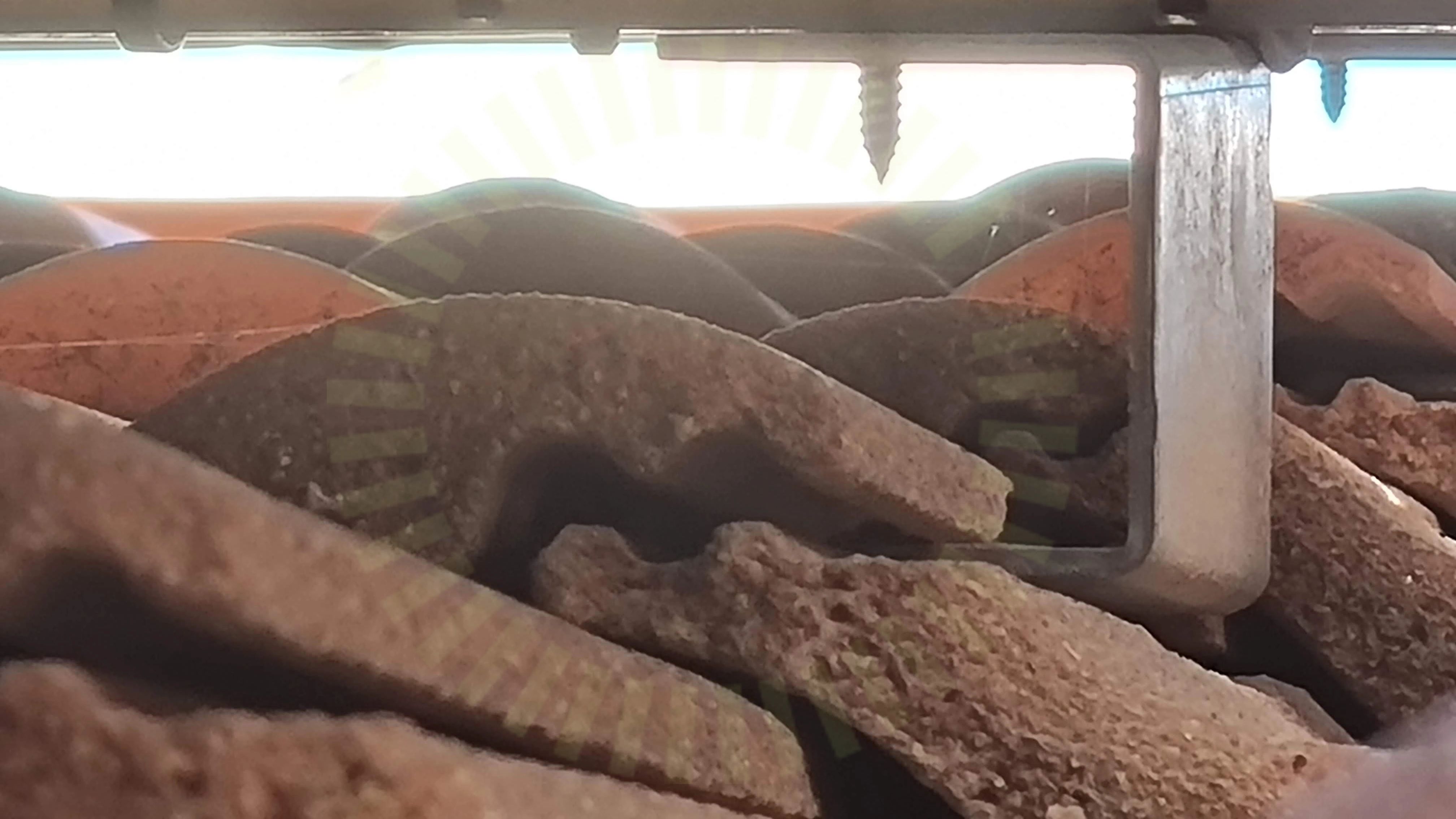

6.1 Infästning: Urspårning
Inte godkänd
Takpannan är spårad/knäck rakt igenom. Pannan håller inte längre tätt. Gäller ett ställe på garaget nära mitten/tillvänster.
Branschstandard
Godkända kontrollpunkter
16/17
Främmande materialFästen: Slutfäste
Besiktningsrapport
9.7
x
AC BöjradieAC GenomföringarAC Skador på kabelAC UppfästningAnslutningDC Genomföringar DC Skador på kabelDC UppfästningInformering av solcellerKabelMärkningPlacering: AvståndPlacering: InfästningPlacering: VinkelSäkringTillförlitligt fästVarning för backspänningVarning för likströmVäxelriktare: Placering: UtrymmeVäxelriktare: Placering: VentilationVäxelriktare: Placering: Värmeutveckling
Infästning: Avstånd panna
Infästning: Urspårning
Kabeluppfästning
Mittfäste
Montagesystem: Krav på material
Montagesystem: Panelbredd
Montagesystem: Säkerhetsavstånd
Montagesystem: Taklutning
Shims
Skador
Skarp kant
Skenor: Skarv
Skenor: Överhäng
Skydd
Slutfäste
Snö- och Vindlastberäkning
Väderbeständigt material
Solpaneler: Skador
Solpaneler: Skador
Sträng: Förläggning
Sträng: Förläggning
Infästning: Avstånd panna
Infästning: Bärläkt
Infästning: CC mått
Kabeluppfästning
Mittfäste
Shims
Skador
Skarp kant
Skenor: Avstånd
Skenor: Infästning
Skenor: Skarv
Skydd
Snö- och Vindlastberäkning
Väderbeständigt material
Besiktningsrapport | SolNord AB | Staffanstorp, Skåne län | utförd 12 maj 2022 | Solenergikvalitet
