Besiktningsrapport

8.7

Installation av

Söderens

Datum

24 juli 2023

Ort

Landvetter, Västra Götalands län

Panelkablagets böjradie

Kontaktdon

Föremål mellan skena och panelram

+ 8

84% godkända

16% ej godkända

Om installationen

Paneler

Trina: TSM-DE09R.05 405-425W

Montagesystem

Van Der Valk: Strongline Heavy Duty roof hook

Växelriktare

Huawei: SUN2000 (12-20KTL)-M2

Installerad av Söderens som har ett högt snittbetyg på 9.5 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Panntak, Trina: TSM-DE09R.05 405-425W (14)Panntak, Van Der Valk: Strongline Heavy Duty roof hook (29)Varselmärkning (5)Växelriktare (37)

Allmänt

Anmärkningar

1/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

Godkända kontrollpunkter

2/3

Avtal

Strängschema

Panntak, Trina: TSM-DE09R.05 405-425W

Anmärkningar

3/14

2.1 Föremål mot bakstycke

Inte godkänd

Föremål trycker mot panelens bakstycke.

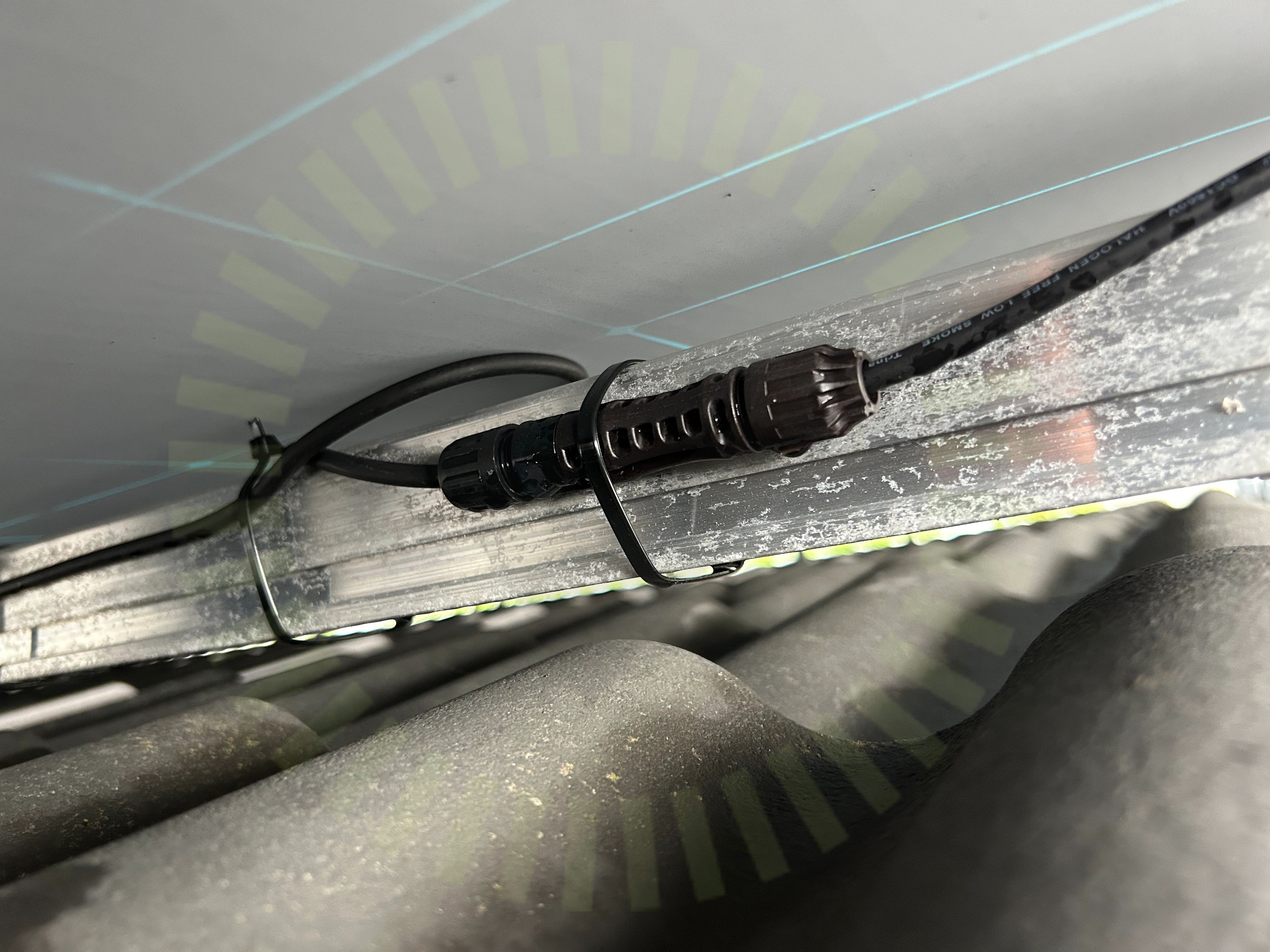

2.2 Kontaktdon

Inte godkänd

Buntband ska inte placeras över kontaktdonens hölje.

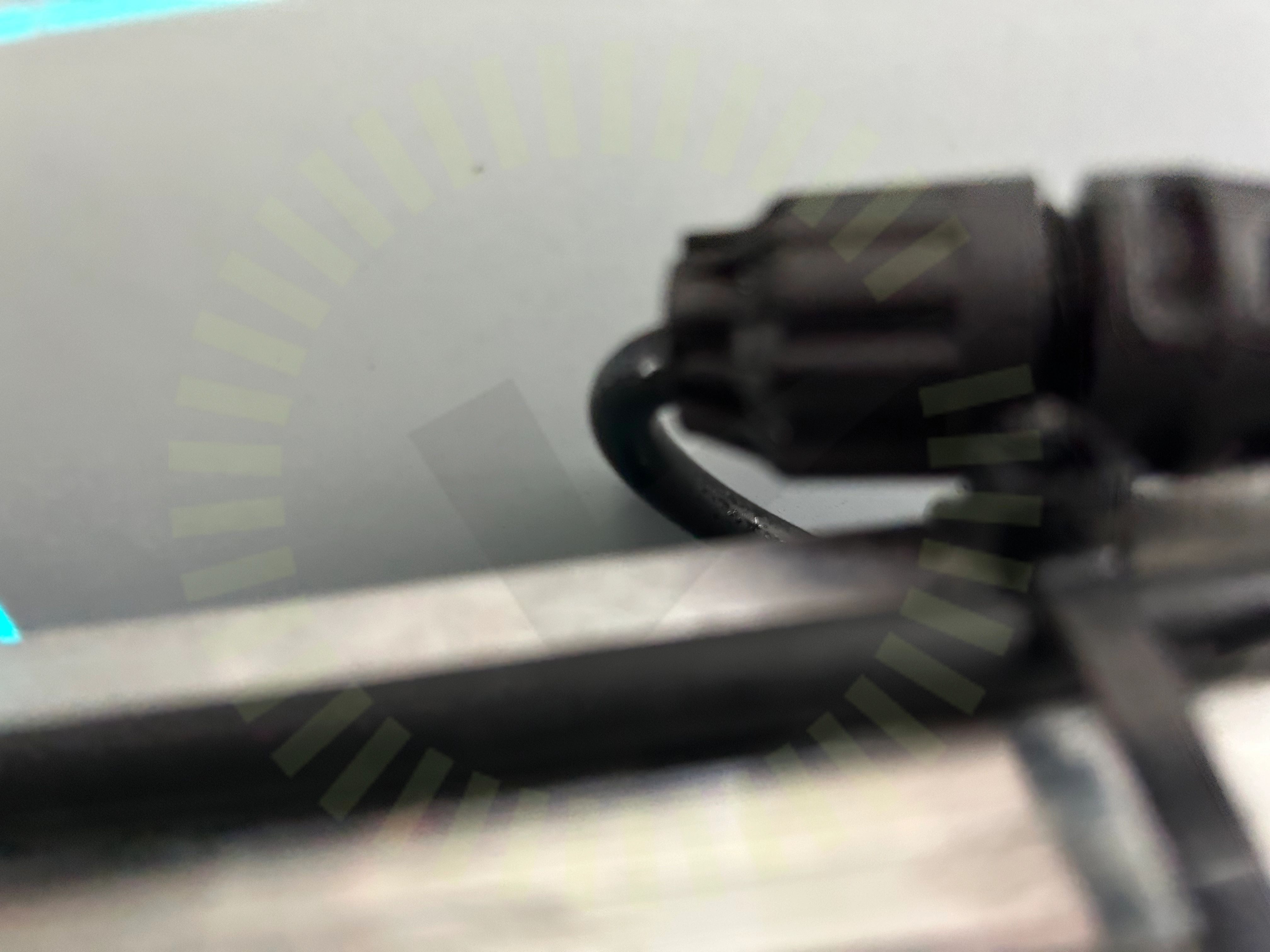

2.3 Panelkablagets böjradie

Inte godkänd

Panelernas kablar har en för skarp böjradie.

Godkända kontrollpunkter

10/14

Dräneringshål

Förbindelse av kontakter

Klämmornas placering

Klämmornas överlappning

Kopplingslåda

Panelramar separerade

Punktbelastning

Skugga

Spänningar i ram

Stress på kontakter

Ej tillgängligt vid besiktning

1/14

Strängförläggning

Panntak, Van Der Valk: Strongline Heavy Duty roof hook

Anmärkningar

4/25

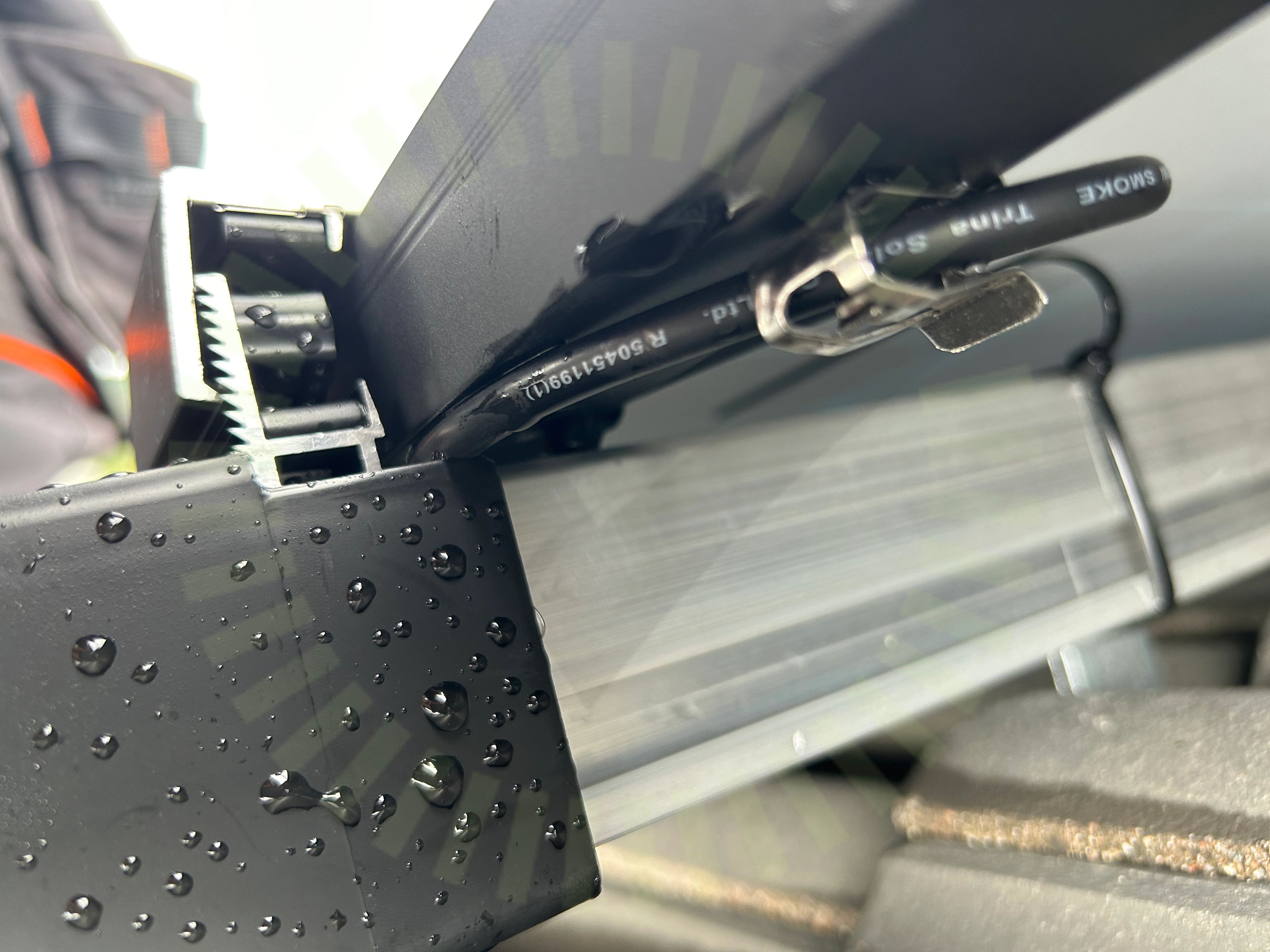

3.1 Föremål mellan skena och panelram

Inte godkänd

Kabel ligger klämd mellan skena och panelram.

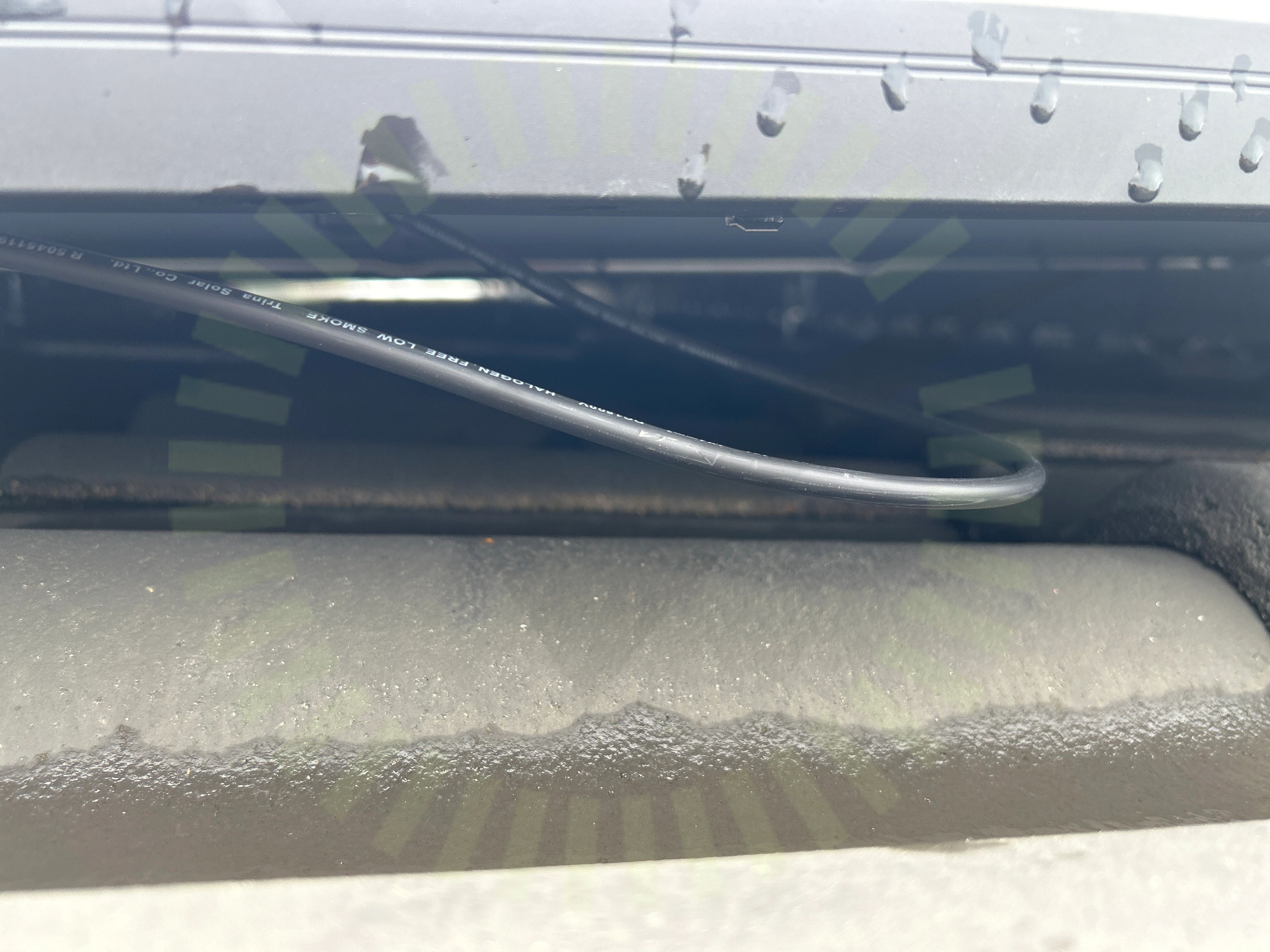

3.2 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

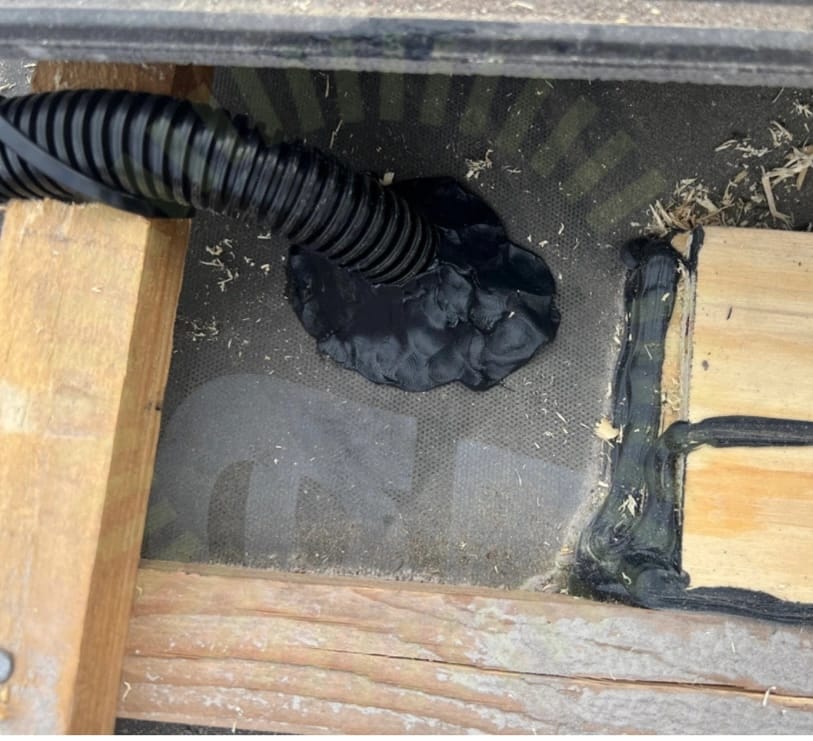

3.3 Takgenomföring

Inte godkänd

Takgenomföring är inte fackmässigt utförd. Bild från egenkontroll.

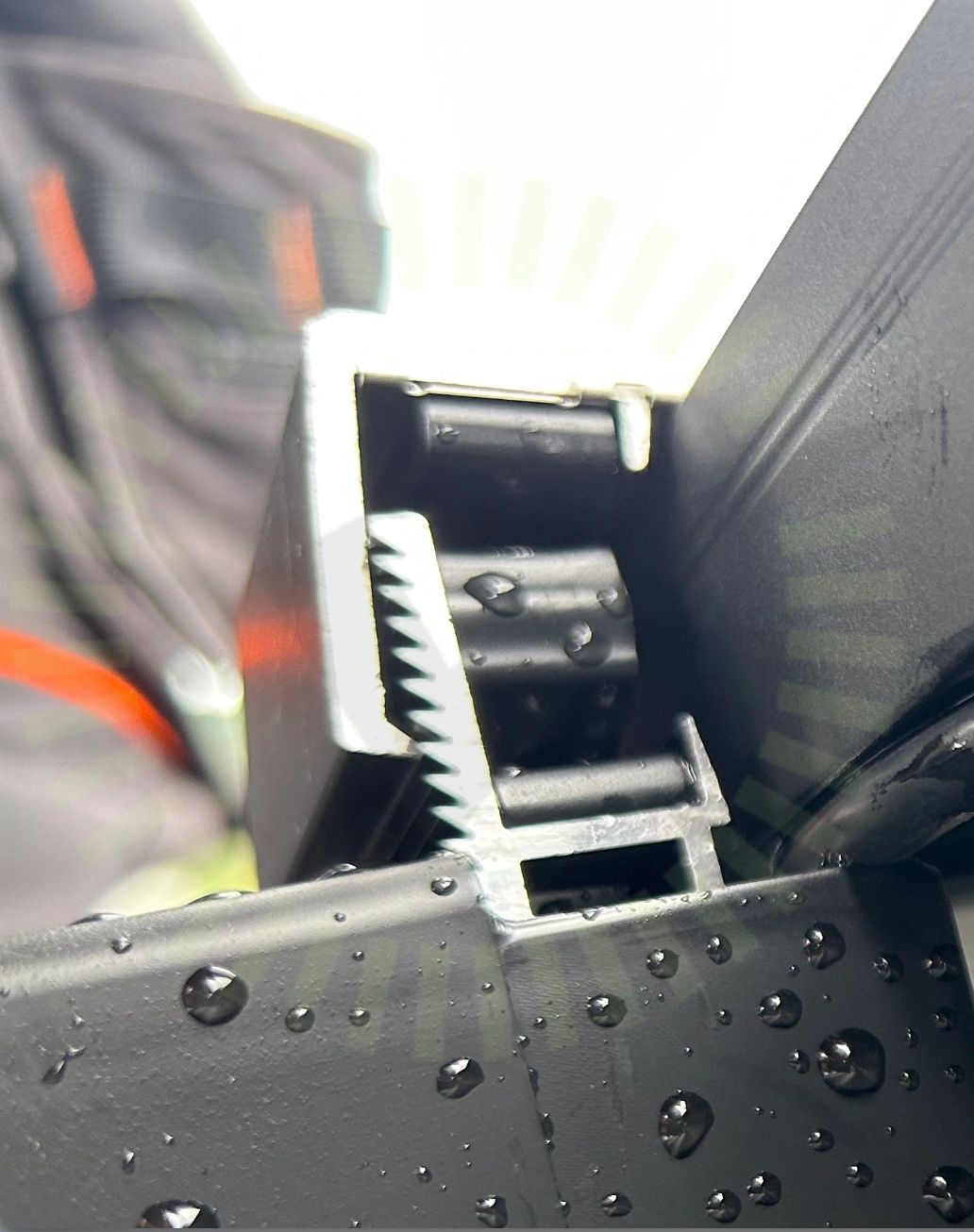

3.4 Ändklämmor

Inte godkänd

Panelens ändklämmor är inte korrekt monterade.

Installation manual – ValkPitched - roof tiles [Clamp] v1.4 sida 21-22

Godkända kontrollpunkter

20/25

Använd skruv för klämma

DC kabel förläggning

Främmande material

Kabeldragning mellan takytor

Klämma över skarv

Mittklämmor

Panelramens höjd

Placering

Skador

Skenans utstick för klämma

Skenornas infästning

Skenornas överhäng

Skenskarvar

Snö- och Vindlastberäkning

Takets lutning

Takkrokarnas CC

Takstolsinfästning

Termisk brytpunkt skenor

Underliggande takpanna

Väderbeständigt material

Ej tillgängligt vid besiktning

1/25

Råspontsinfästning

Varselmärkning

Anmärkningar

1/5

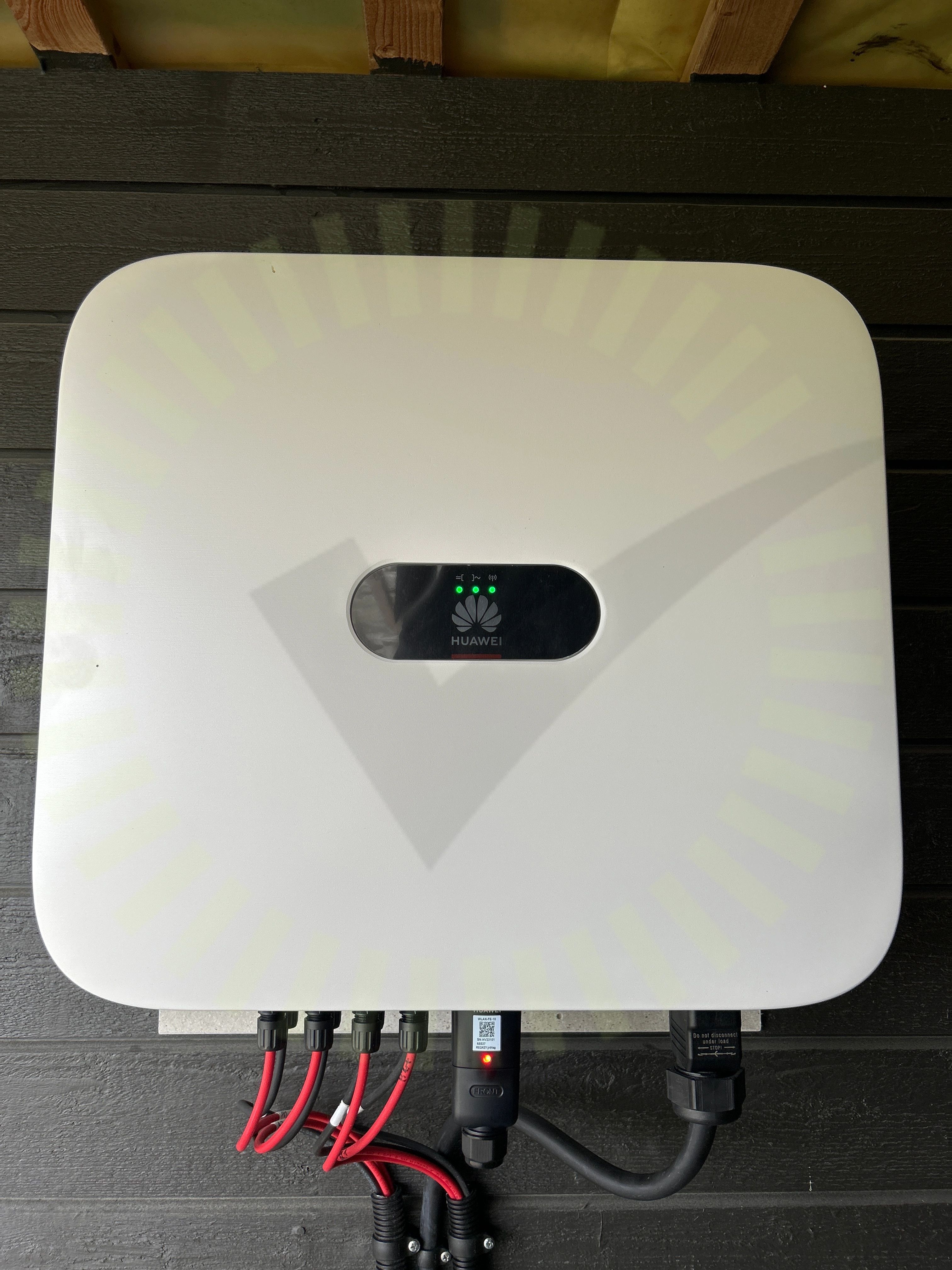

4.1 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

4/5

Informering av solceller

Missvisande varselmärkning

Tillförlitligt fäst

Varning för backspänning

Växelriktare

Anmärkningar

4/36

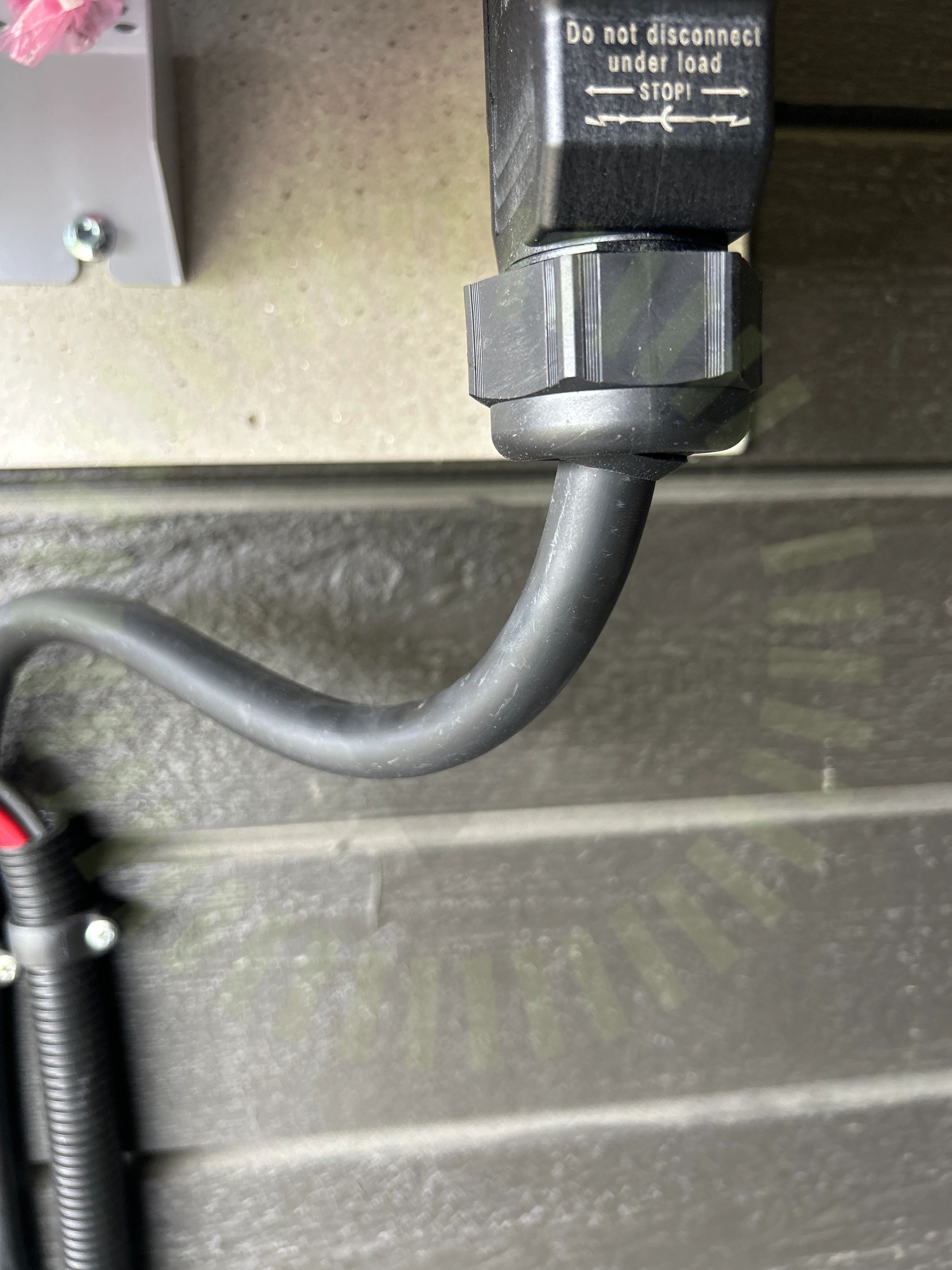

5.1 AC Böjradie

Inte godkänd

Kabelns böjradie inte godkänd.

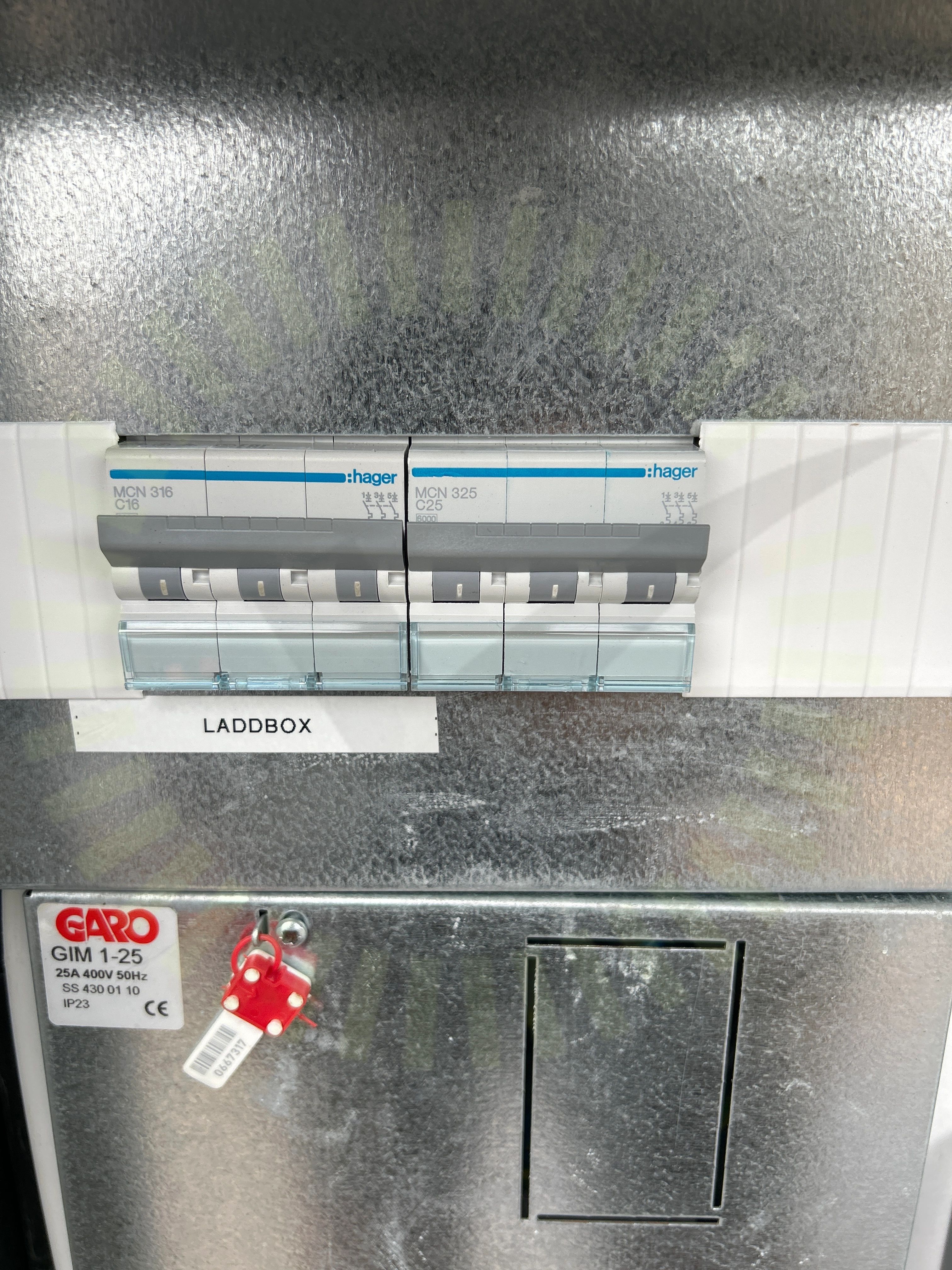

5.2 Märkning

Inte godkänd

Märkning saknas för säkringar till växelriktare.

5.3 Jordning av chassi

Inte godkänd

Växelriktarens chassi är inte jordat.

https://support.huawei.com/enterprise/en/doc/EDOC1100150830/f40ded24/connecting-the-pe-cable

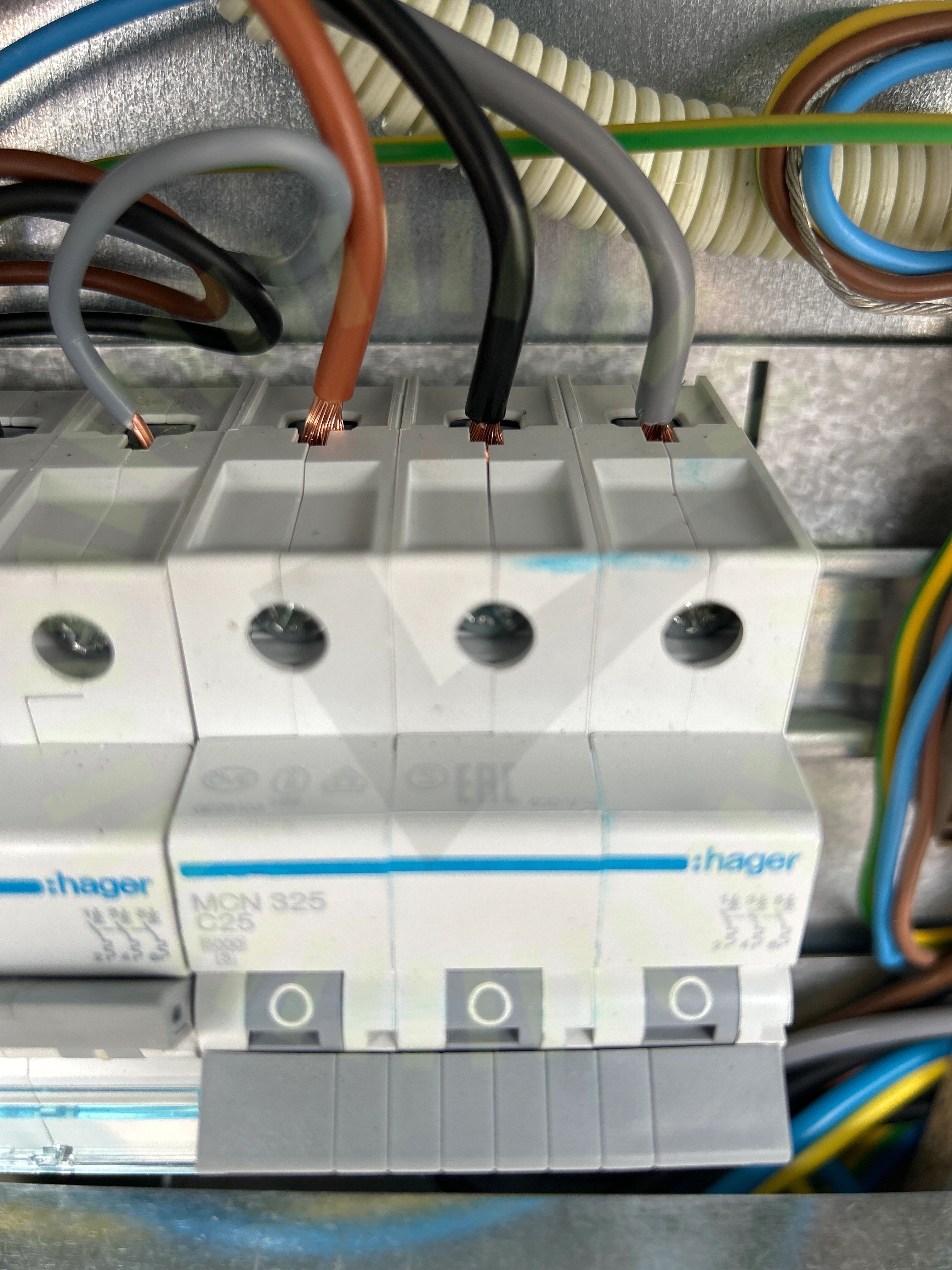

5.4 Uppskalad ledare

Inte godkänd

Ledare är olämpligt långt uppskalade.

Godkända kontrollpunkter

32/36

AC Anslutning Växelriktare

AC Kablage förläggning

Avstånd närliggande objekt

Avstånd till havet

Bakomliggande material

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Kontakter

DC Kontakter anslutning

DC Kontakter förskruvning

DC Max Spänning

DC Max Ström

DC Min Spänning

Dubbel matning

Fastsäkring av produkt

Förskruvning

Genomföringar

Huvudsäkring

Infästning

Kabeldimensionering

Ledare anslutna

Likspänningskomponenter

Skadat kablage

Skarp kant

Stress på kontakter

Strängdesign

Säkringsdimension

Ventilation

Väderbeständigt material

Väderskydd

Växelriktarens IP klassning
