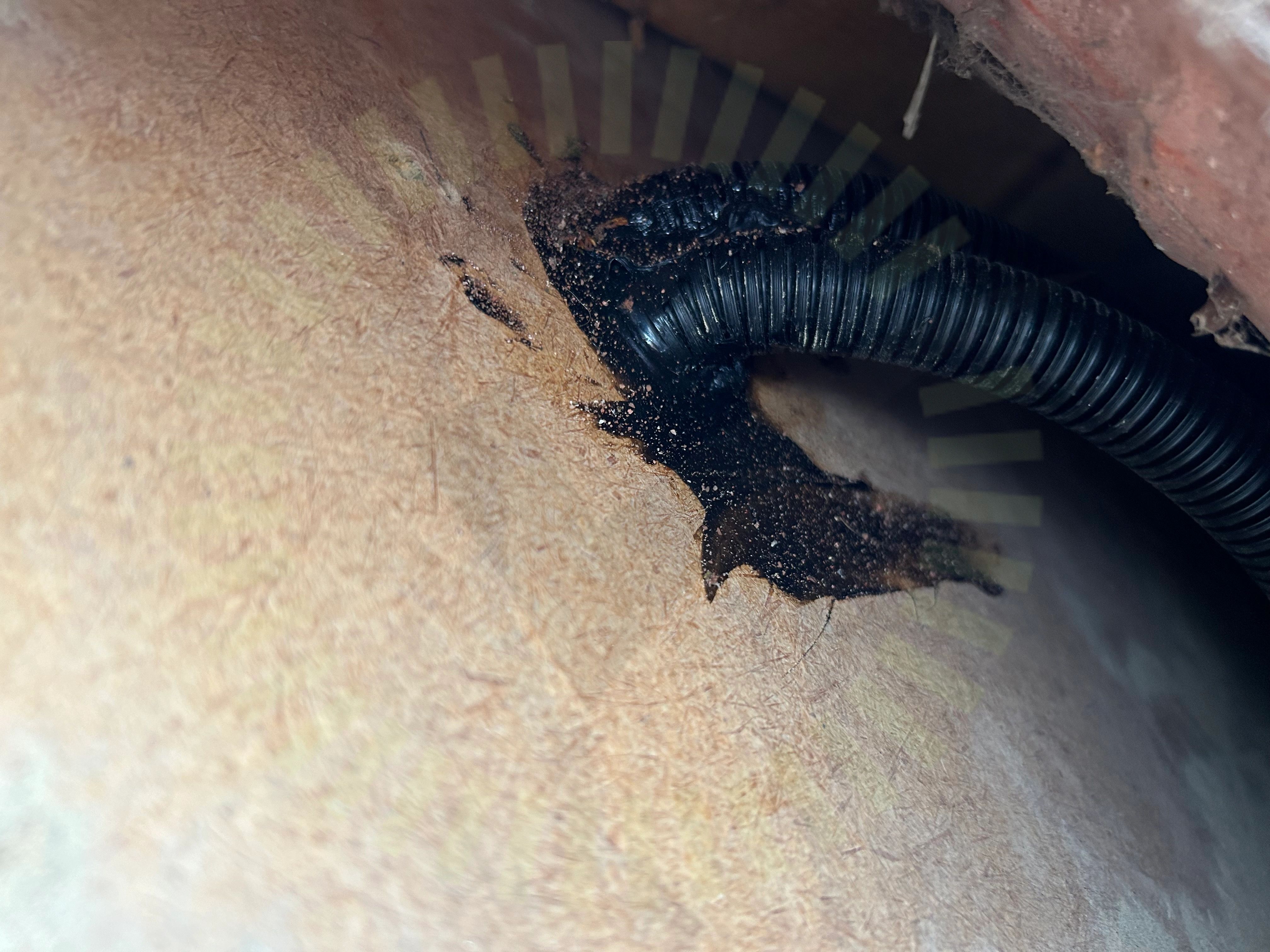

Lättundertak är skadat. Underlag för håltagning i tätskiktet saknas.
Godkända kontrollpunkter
21/22
DC kabel förläggningFrämmande materialFöremål mellan skena och panelram
Besiktningsrapport
9.4
x
Avstånd till havetAvstånd till ytaDräneringshålFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningPanelkablaget generell böjradiePanelkablagets böjradiePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning
Ej tillgängligt vid besiktning
2/17

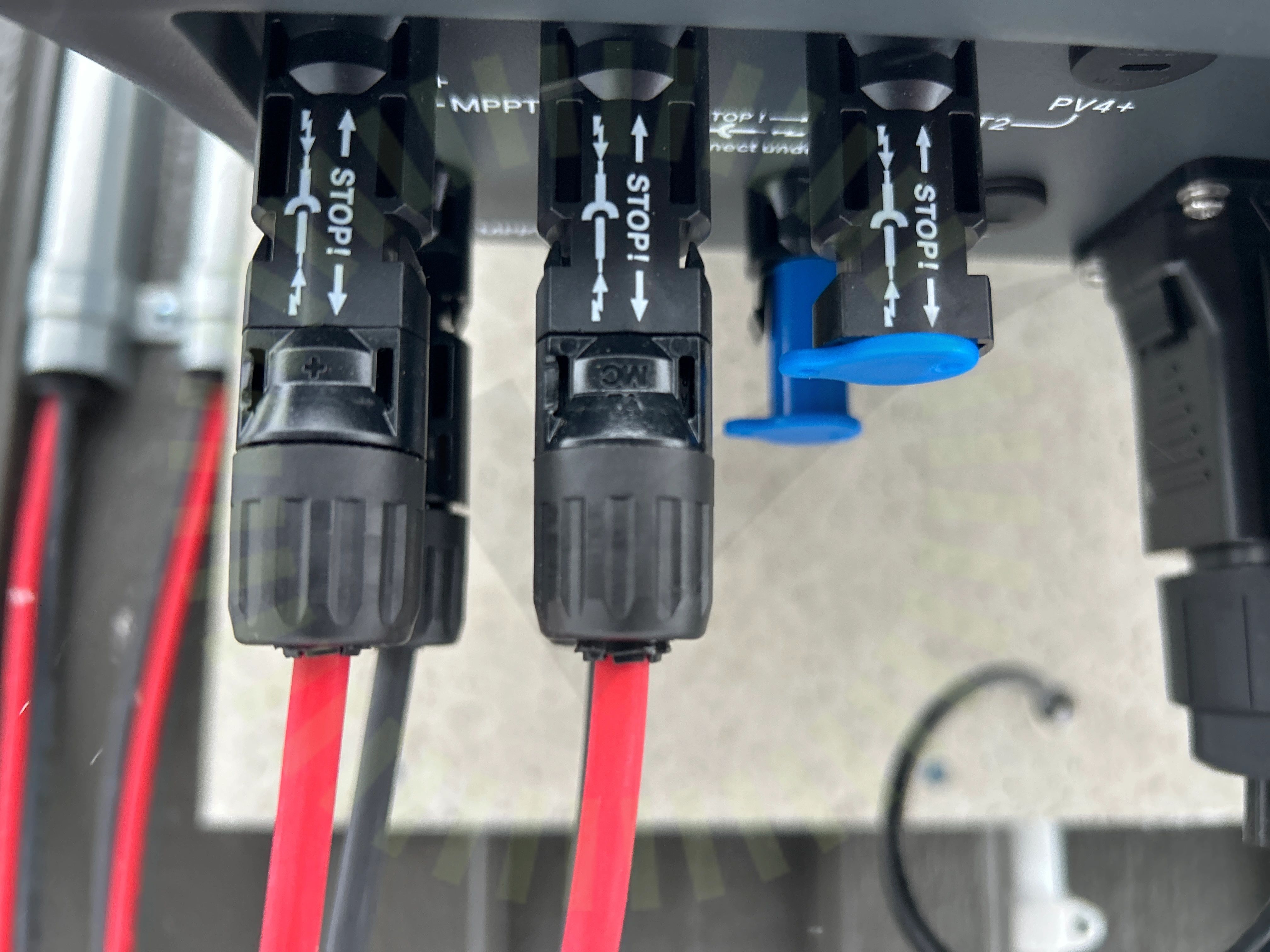

Förbindelse av kontakterKontaktdon
Kontakt är inte monterad enligt tillverkarens anvisningar. Förskruvning får inte bottnas.
Stäubli MA231. Sida 10.

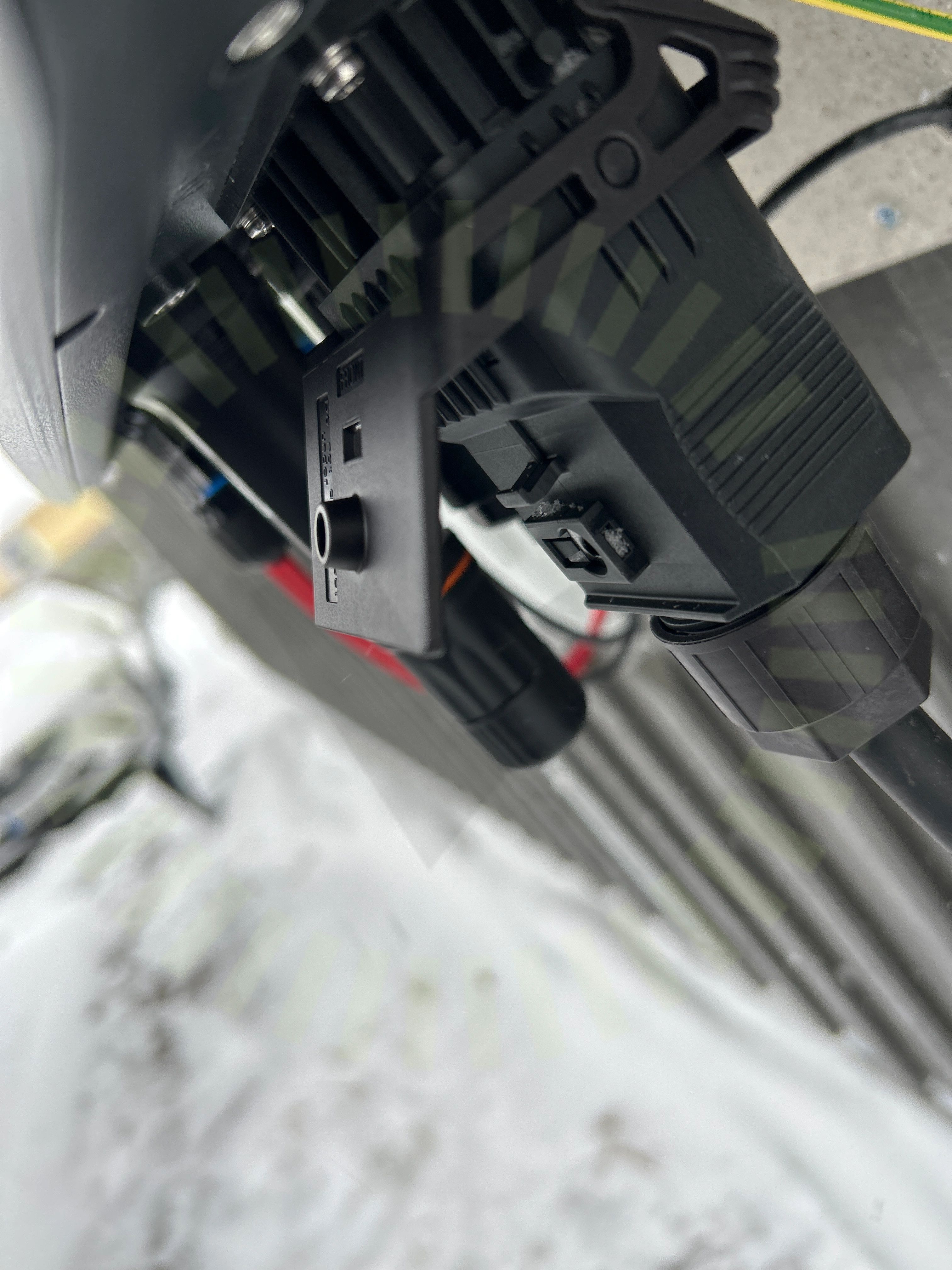

4.3 Förskruvning
Inte godkänd
Låsning för AC kontakten är inte åtdragen.
SG3.0-20RT-UEN-Ver18-202212, Sida 37-38

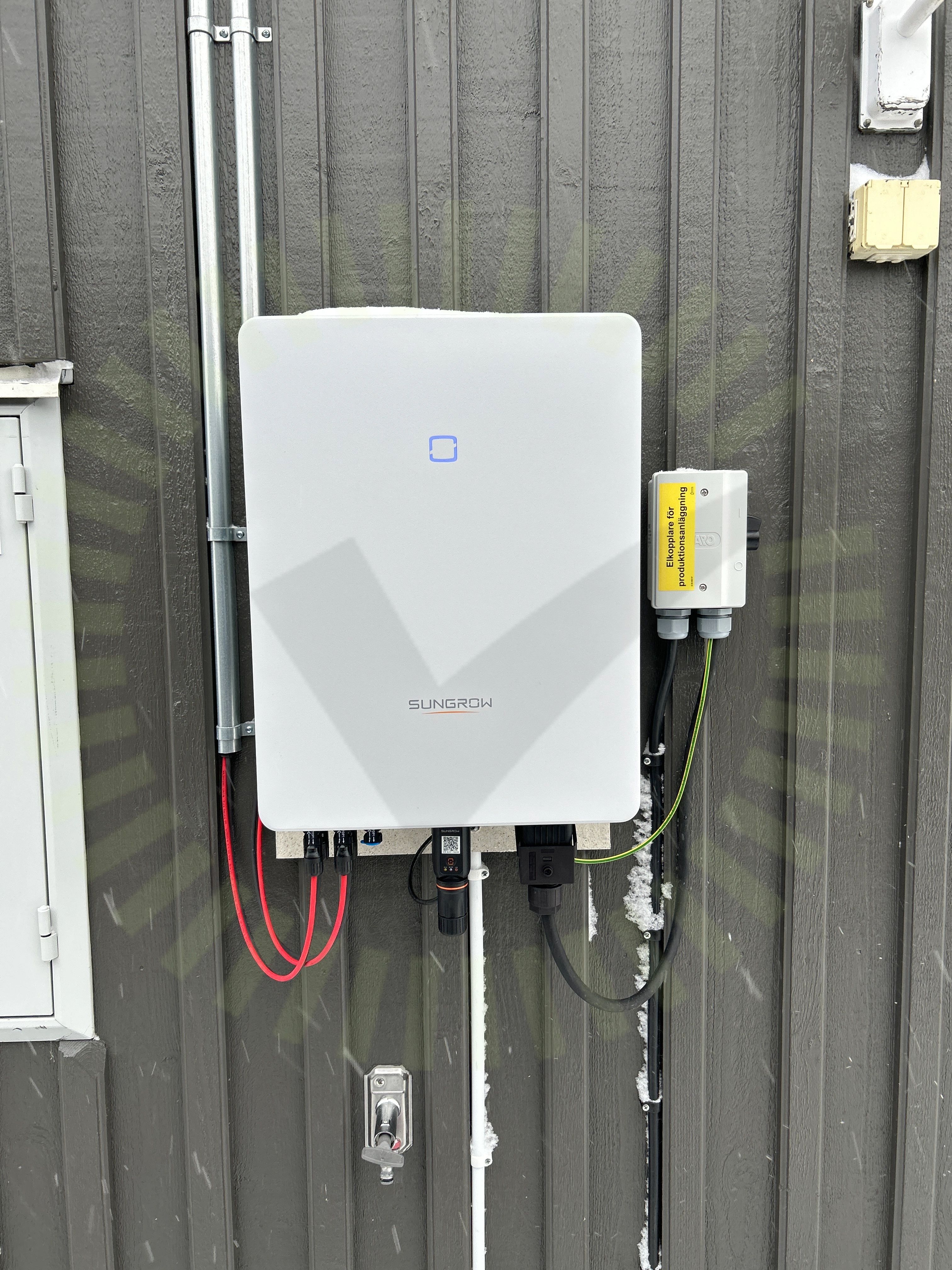

4.4 Varning för likspänning
Inte godkänd
Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid växelriktaren.
SS 436 40 00 (712.514.102)

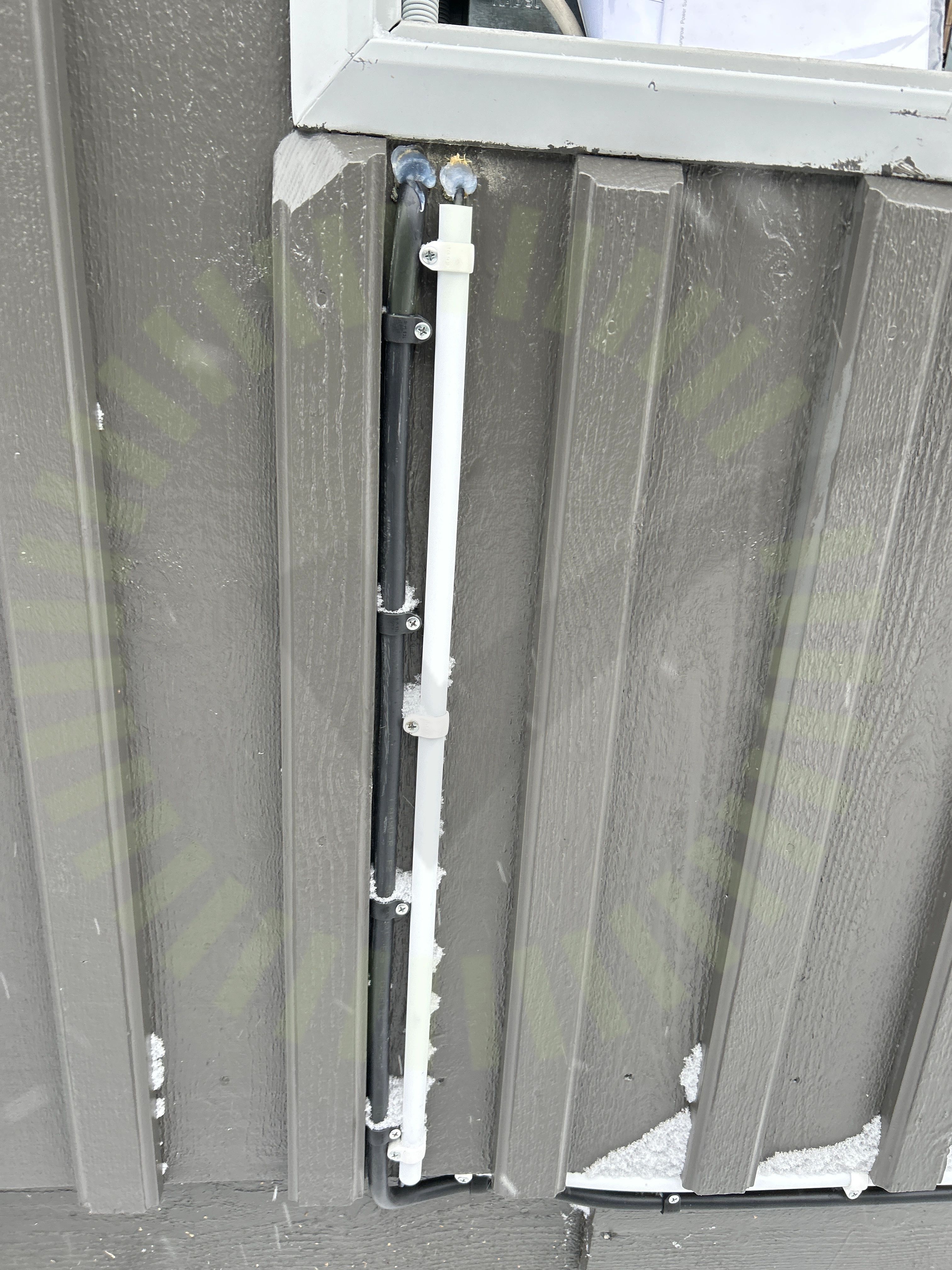

4.5 Väderbeständigt material
Inte godkänd
VP rör är ej anpassat för installation utomhus.
Godkända kontrollpunkter
34/39
AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Max SpänningDC Max StrömDC Min SpänningEnkelisolerade ledareFastsäkring av produktHuvudsäkringIdentifieringInformering av solcellerInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanMissvisande varselmärkningPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillförlitligt fästTillgänglighetVarning för backspänningVäxelriktarens IP klassning
