Besiktningsrapport

9.3

Installation av

Revolt Powercharge AB

Datum

9 oktober 2023

Ort

Vaxholm, Stockholms län

Takkrokarnas CC

Förstärkningsskruv

Dragavlastade

+ 3

94% godkända

6% ej godkända

Om installationen

Paneler

Luxor: EcoLine M108

Optimerare

FerroAmp: SSO 8kW

Montagesystem

ESDEC Lutande Panntak

Montagesystem

ESDEC Stående Falstak

Växelriktare

FerroAmp 14kVA

Tillbehör

Säkerhetsbrytare AC

Installerad av Revolt Powercharge AB som har ett högt snittbetyg på 9.1 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Optimerare (18)Säkerhetsbrytare AC (8)Tak 1, ESDEC Lutande Panntak (29)Tak 1, ESDEC Stående Falstak (26)Tak 1, Luxor: EcoLine M108 (16)Varselmärkning (5)Växelriktare (34)

Allmänt

Godkända kontrollpunkter

3/3

Avtal

Mätprotokoll DC

Strängschema

Optimerare

Godkända kontrollpunkter

18/18

Avstånd närliggande objekt

DC Max Spänning

DC Max Ström

DC Min Spänning

Direkt solljus

Dragavlastade

Fastsäkring av produkt

Förskruvning

Kabel

Kabeldimensionering

Kontakter

Max total effekt

Placering

Skada

Väderskydd

Värmeutveckling

Säkerhetsbrytare AC

Godkända kontrollpunkter

8/8

Anslutning

Böjradie

Egenskaper

Förskruvningar

Identifiering

Infästning

Placering

Yttre påverkan

Tak 1, ESDEC Lutande Panntak

Anmärkningar

2/26

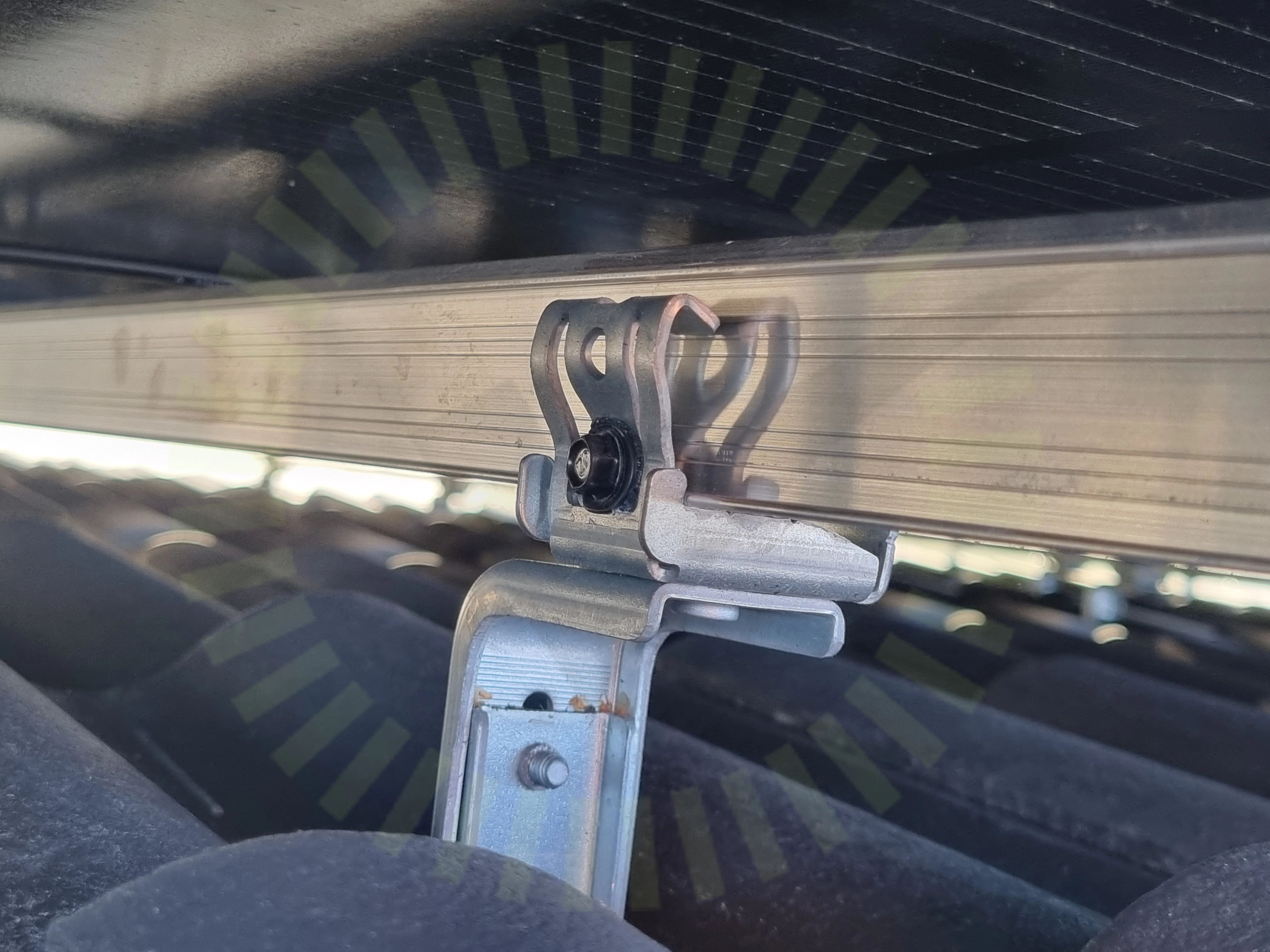

4.1 Förstärkningsskruv

Inte godkänd

Förstärkningsskruv är felplacerad.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 18

4.2 Takkrokarnas CC

Inte godkänd

Krokar är monterade med längre avstånd mellan varandra än det maximala måttet som anges i lastberäkningen. Uppmätt 105 cm på takyta 1

Snö- och vindlastberäkning

Godkända kontrollpunkter

23/26

DC kabel förläggning

Dräneringskanal

Främmande material

Föremål mellan skena och panelram

Kabeldragning mellan takytor

Kabeluppfästning

Klämmans placering i skena

Läktinfästning

Mittklämmor

Panelstorlek

Skador

Skenans utstick för klämma

Skenornas infästning

Skenornas överhäng

Skenskarvar

Snö- och Vindlastberäkning

Säkerhetsavstånd

Takets lutning

Takkrokens höjdjustering

Underbyggnad

Underliggande takpanna

Väderbeständigt material

Ändklämmor

Ej tillgängligt vid besiktning

1/26

Takgenomföring

Tak 1, ESDEC Stående Falstak

Anmärkningar

2/23

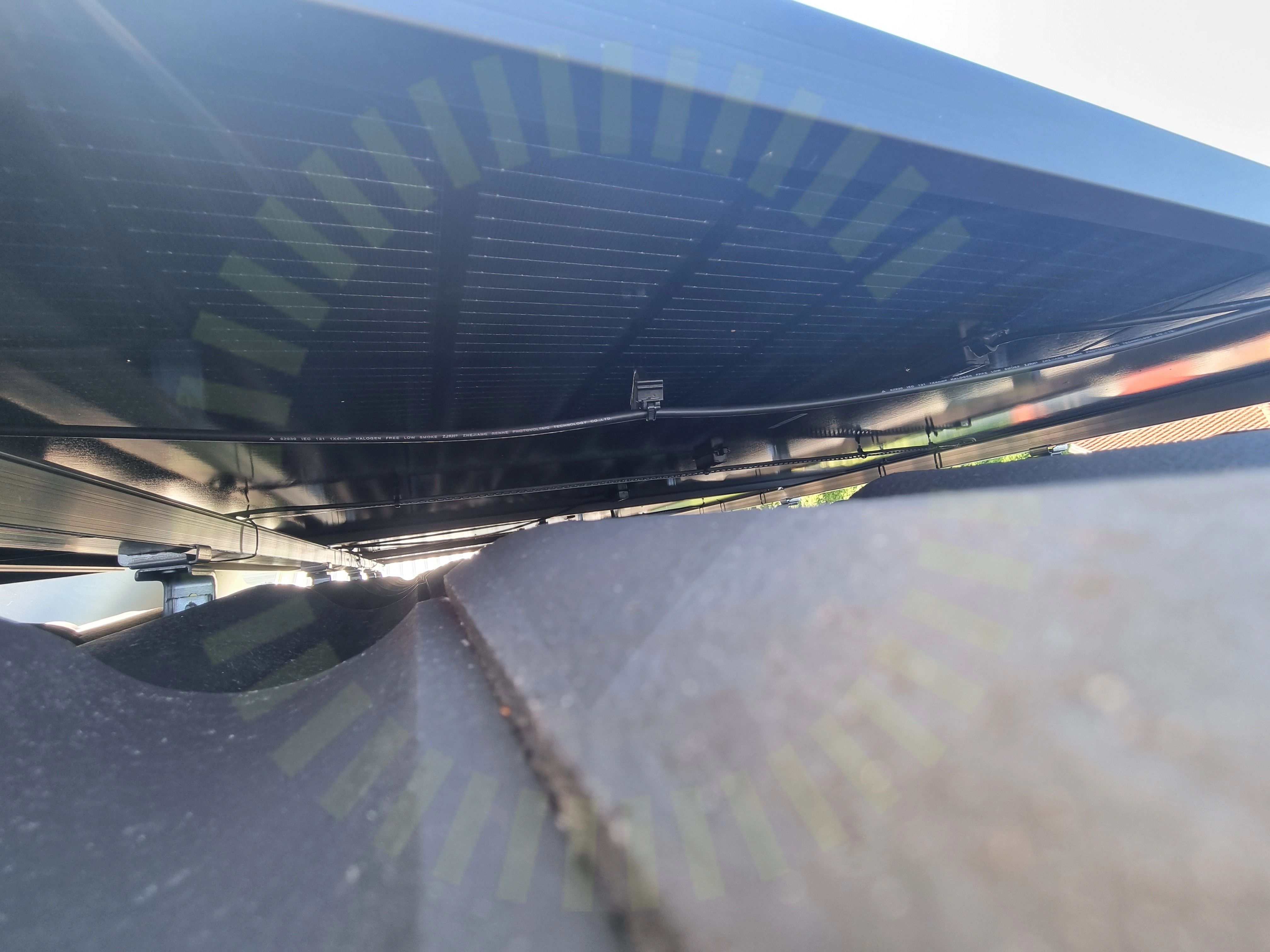

5.1 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd. Kablar är uppfästa mellan skenor och hänger fritt långa sträckor utan någon uppfästning.

SS 436 40 00 (712.522.101)

5.2 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas för det falsade plåttaket vid besiktningstillfälle.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

21/23

CC mått Infästning

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Förstärkningsskruv

Kabeldragning mellan takytor

Klämmans dräneringskanal

Klämmans kontakt med tak

Klämmans placering i skena

Mittklämmor

Panelstorlek

Skada på klämmor

Skador

Skenans utstick för klämma

Skenornas infästning

Skenornas överhäng

Skenskarvar

Säkerhetsavstånd

Val av klämma

Väderbeständigt material

Ändklämmor

Tak 1, Luxor: EcoLine M108

Anmärkningar

3/16

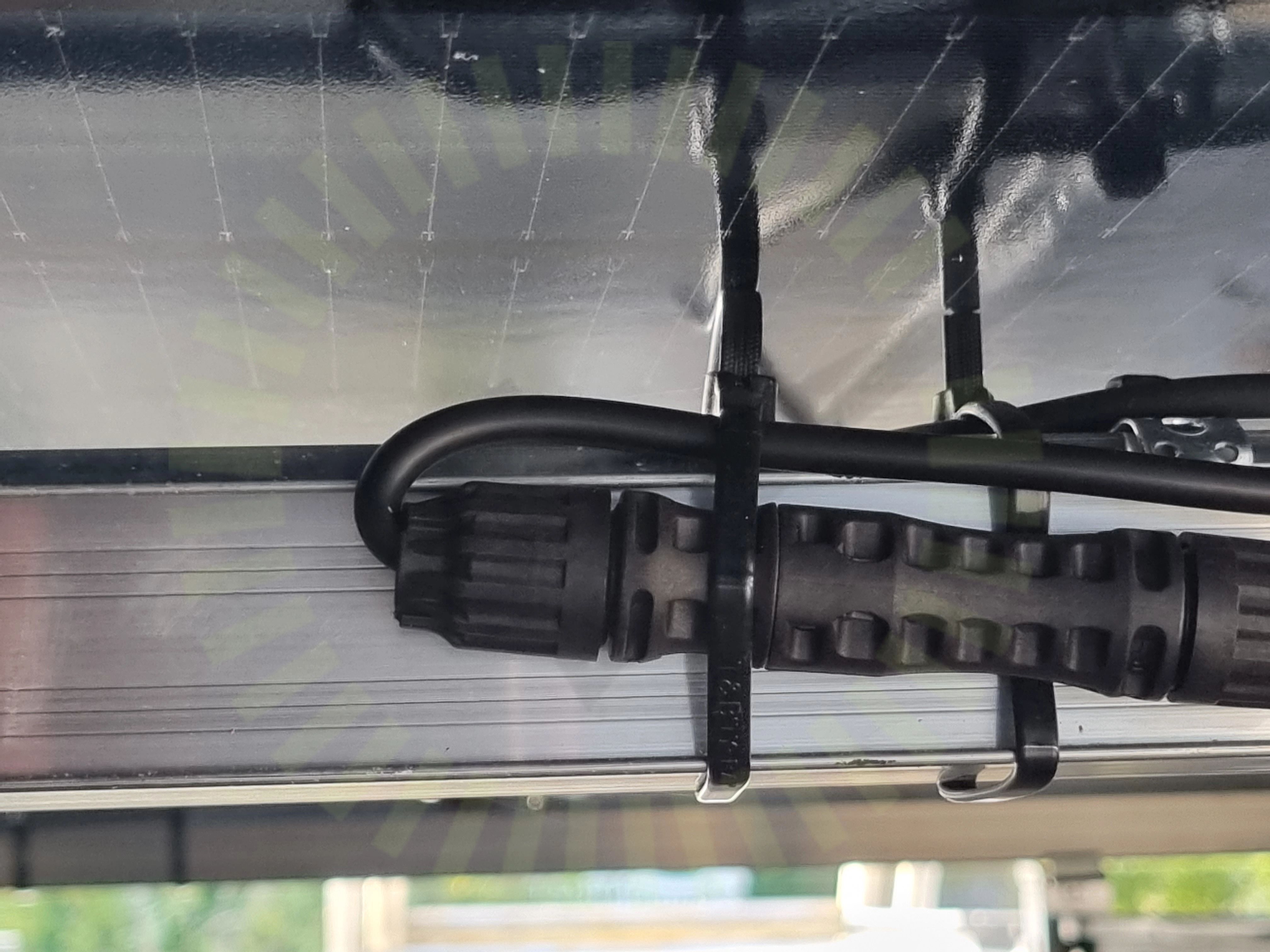

6.1 Böjradie kablage

Inte godkänd

För skarp böjradie på kabel ut från kontakt. Kabel ska förläggas rakt ur kontakter och kopplingslådor minst 5 cm innan den får böjas samt att böjradie ska vara minimum 8 ggr kabelns yttre diameter.

Luxor Installationsmanual. 2022-06. Sida 26.

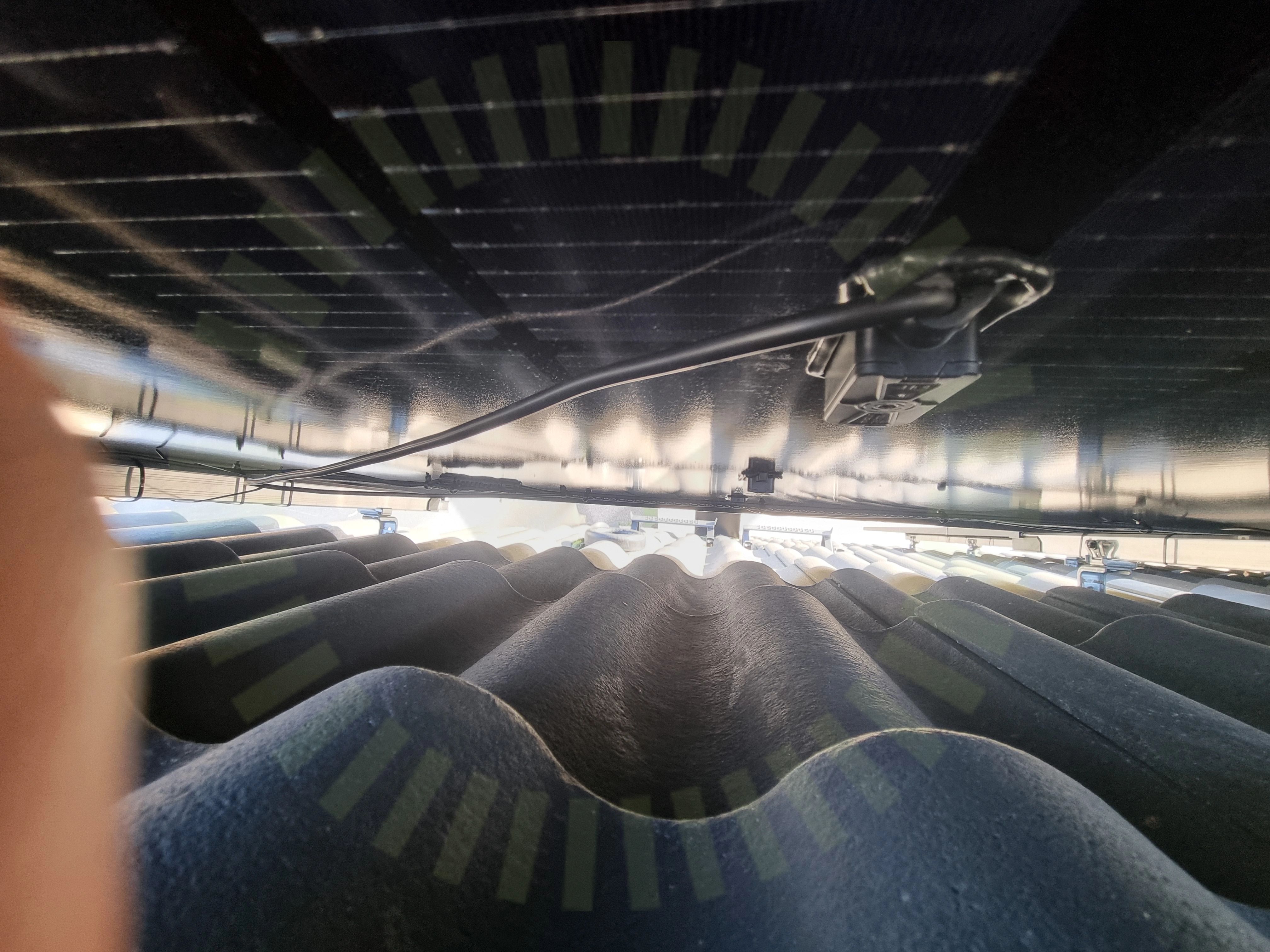

6.2 Dragavlastade

Inte godkänd

Ledare i ett system ska vara avlastade så att ledare inte skadas eller anslutning utsätts för dragbelastningar. Detta gäller generellt över hela anläggningen.

Luxor Installationsmanual. 2022-06. Sida 26.

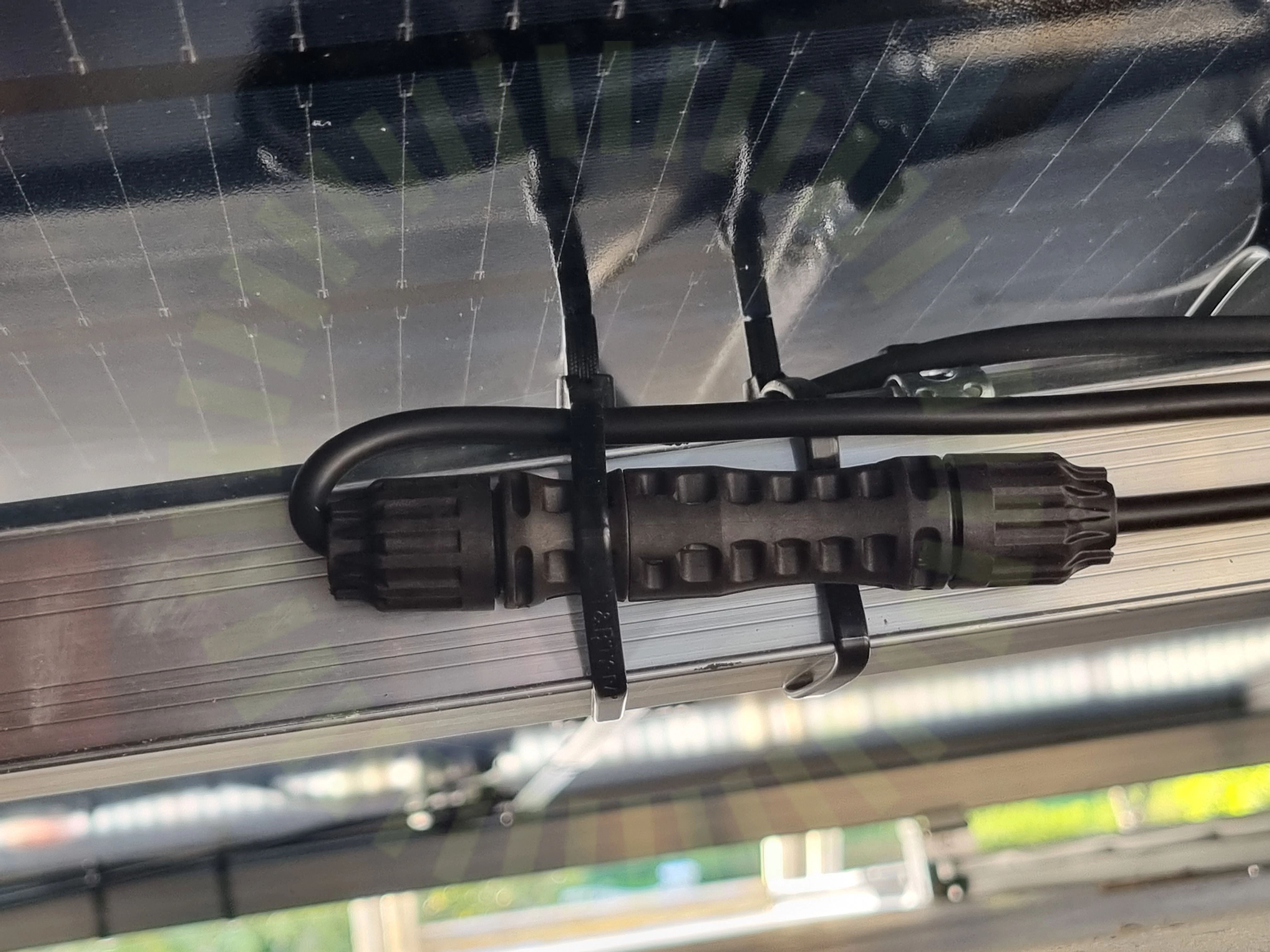

6.3 Kontaktdon

Inte godkänd

Buntband får inte placeras över kontaktdonens hölje.

Godkända kontrollpunkter

12/16

Dräneringshål

Fästens placering

Förbindelse av kontakter

Föremål mot bakstycke

Klämmornas överlappning

Mellanrum

Punktbelastning

Skada

Skador på panel

Skugga

Spänningar i ram

Stress på kontakter

Ej tillgängligt vid besiktning

1/16

Strängförläggning

Varselmärkning

Godkända kontrollpunkter

5/5

Informering av solceller

Missvisande varselmärkning

Tillförlitligt fäst

Varning för backspänning

Varning för likspänning

Växelriktare

Anmärkningar

1/34

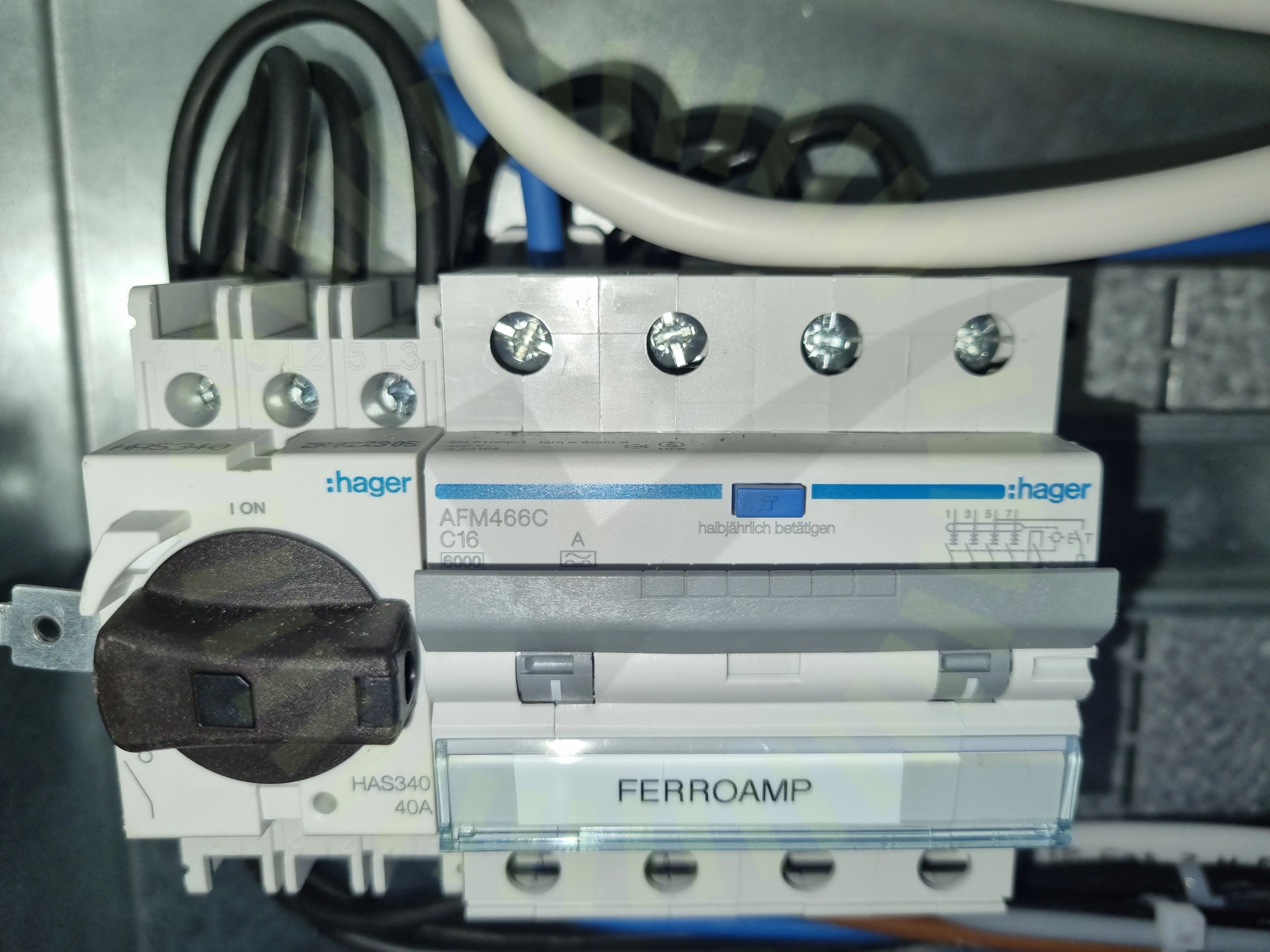

8.1 Säkring

Inte godkänd

Använd säkring för växelriktare inte korrekt.

FerroAmp: FerroAmp 7/14 Rev C01, Sida 9

Godkända kontrollpunkter

33/34

AC Anslutning Växelriktare

AC Böjradie

AC Kablage förläggning

Anslutning av ledare

Anslutning till Power Distribution box

Avstånd närliggande objekt

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Kontakter

Dubbel matning

Enkelisolerade ledare

Fastsäkring av produkt

Förskruvning

Genomföringar

Huvudsäkring

Identifiering

Infästning

Internet

Kabel

Kabeldimensionering

Likspänningskomponenter

Mekanisk påverkan

Placering

Skadat kablage

Skarp kant

Stress på kontakter

Strängdesign

Strömtransformatorer

Tillgänglighet

Väderbeständigt material

Värmeutveckling

Växelriktarens IP klassning
