Besiktningsrapport

8.6

Installation av

E.ON

Datum

20 oktober 2023

Ort

Blentarp, Skåne län

Stress på kontakter

Klämmornas placering

Kabeluppfästning

+ 4

88% godkända

12% ej godkända

Om installationen

Paneler

JA Solar: JAM54S30 xxx/MR

Montagesystem

Weland Stål: Läktfästen

Växelriktare

GoodWe: GW4-15K-DT/SDT G2 Series

Tillbehör

Säkerhetsbrytare AC

Installerad av E.ON som har ett medelhögt snittbetyg på 8.5 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Säkerhetsbrytare AC (8)Tak 1, JA Solar: JAM54S30 xxx/MR (17)Tak 1, Weland Stål: Läktfästen (26)Varselmärkning (5)Växelriktare (37)

Allmänt

Anmärkningar

1/3

1.1 Strängschema

Inte godkänd

Strängschema är otydligt. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

2/3

Avtal

Mätprotokoll DC

Säkerhetsbrytare AC

Godkända kontrollpunkter

8/8

Anslutning

Böjradie

Egenskaper

Förskruvningar

Identifiering

Infästning

Placering

Yttre påverkan

Tak 1, JA Solar: JAM54S30 xxx/MR

Anmärkningar

3/17

3.1 Kontaktdon

Inte godkänd

Buntband får inte placeras över kontaktdonens hölje.

3.2 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

Tillverkarens anvisningar

3.3 Stress på kontakter

Inte godkänd

Kontakter uppspända mellan skenor, kablage drar konstant i kontakterna.

SS 436 40 00, 712.526

Godkända kontrollpunkter

14/17

Avstånd till havet

Avstånd till yta

Dräneringshål

Förbindelse av kontakter

Föremål mot bakstycke

Klämmornas överlappning

Panelkablaget generell böjradie

Panelkablagets böjradie

Panelramar separerade

Punktbelastning

Skador på panel

Skugga

Spänningar i ram

Strängförläggning

Tak 1, Weland Stål: Läktfästen

Anmärkningar

3/20

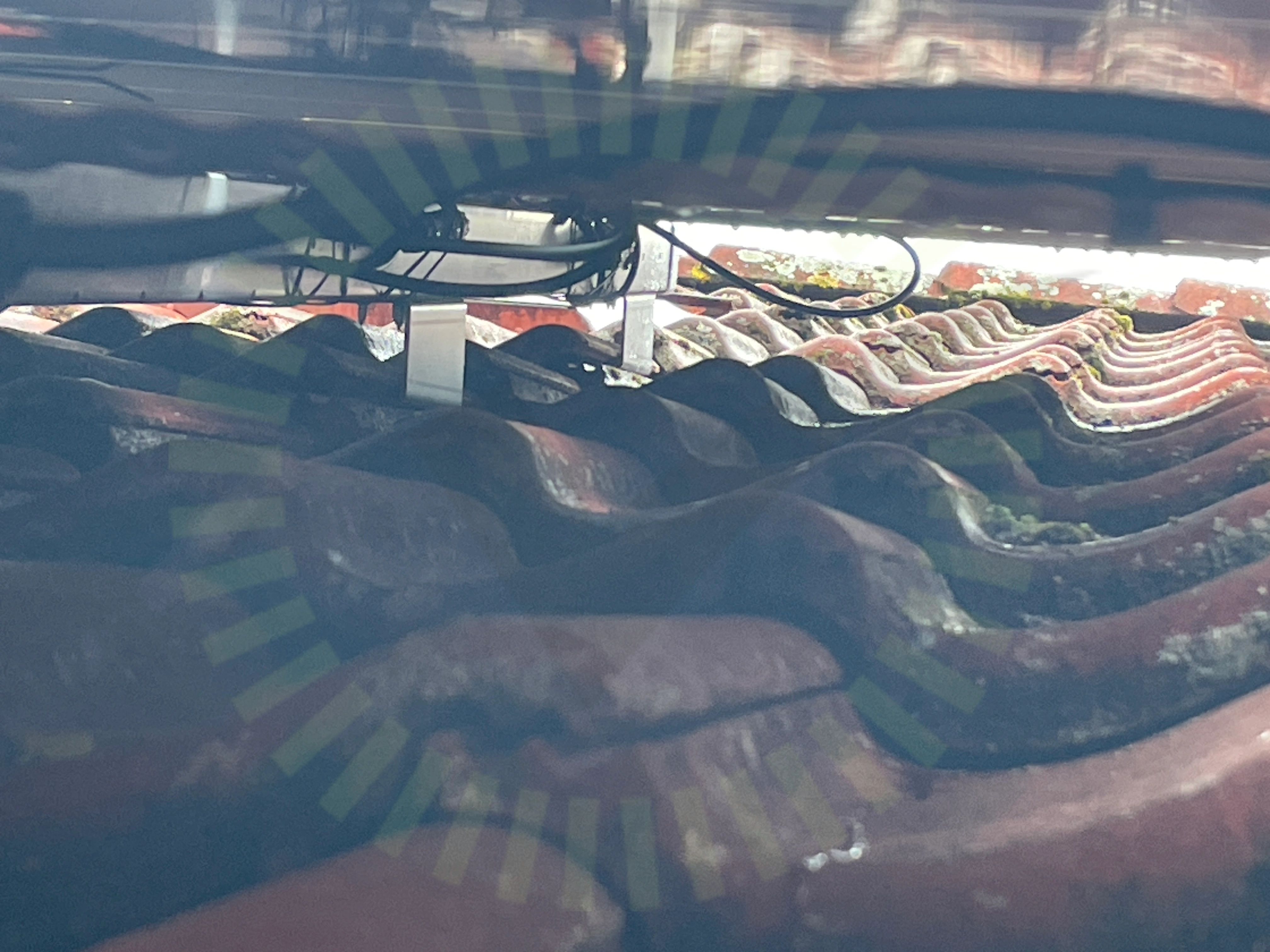

4.1 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

SS 436 40 00 (712.522.101)

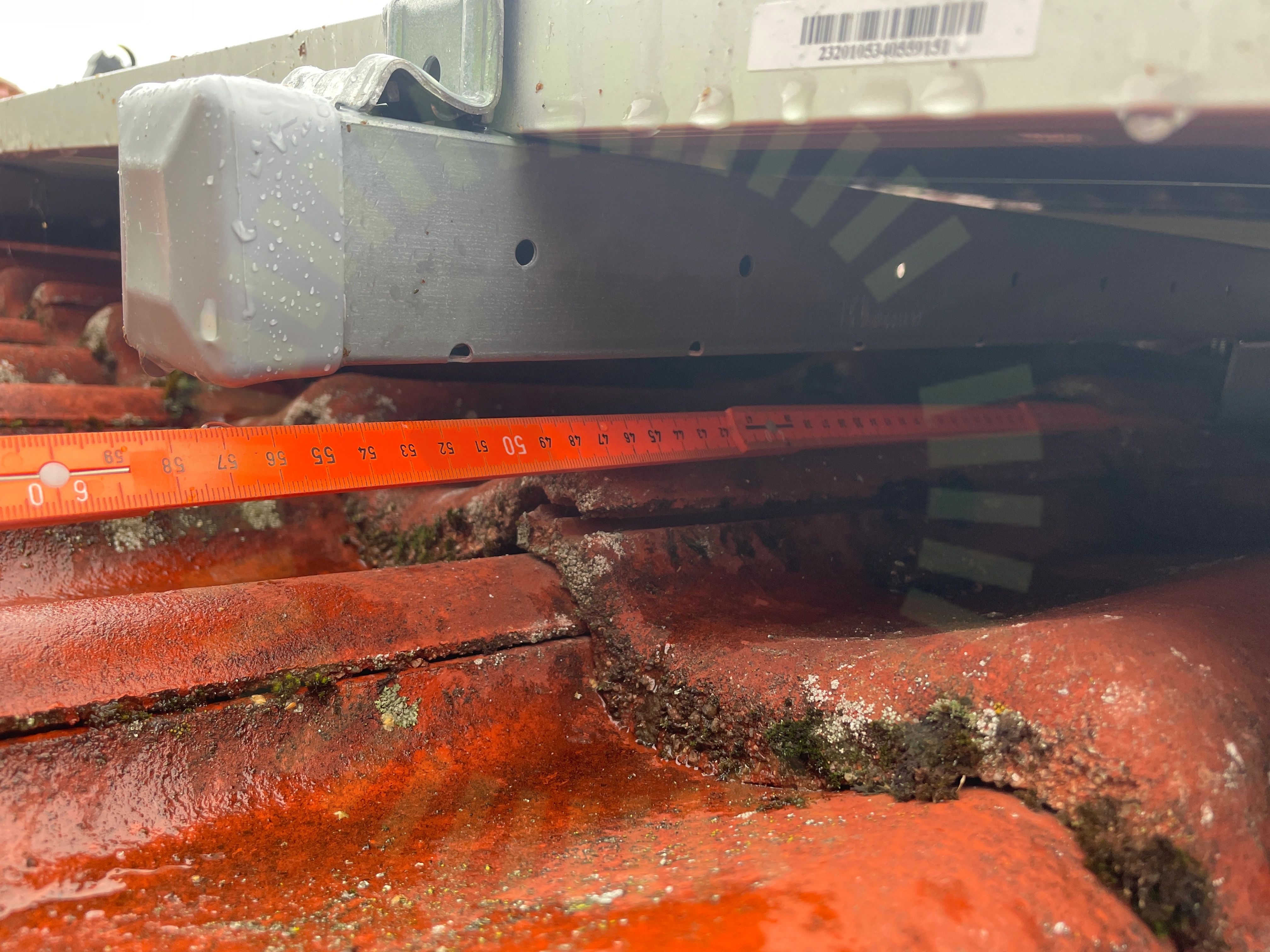

4.2 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt.

Tillverkarens anvisningar

4.3 Skenskarvar

Inte godkänd

Skruvar saknas för skenskarv.

MA5104. Sid 1 (1) | Version 4 - 221101

Godkända kontrollpunkter

13/20

Främmande material

Föremål mellan skena och panelram

Mittklämmor

Placering

Skador

Skenornas infästning

Skenors avstånd till varandra

Snö- och Vindlastberäkning

Takkrokarnas CC

Underbyggnad

Underliggande takpanna

Väderbeständigt material

Ändklämmor skena

Ej tillgängligt vid besiktning

4/20

Klämmor rätt förläggning

Läktinfästning

Takgenomföring

Tvådelad Takkrok

Varselmärkning

Godkända kontrollpunkter

5/5

Informering av solceller

Missvisande varselmärkning

Tillförlitligt fäst

Varning för backspänning

Varning för likspänning

Växelriktare

Anmärkningar

3/34

6.1 DC Max Spänning

Inte godkänd

Datablad för solpanelen saknas men då man kopplat 24 paneler i samma sträng finns risk för att det blir för hög spänning. Underlag som styrker vald storlek på strängen behövs.

User Manual Grid-Tied PV Inverter SDT G2 Series, V1.2-2023-02-15, Sida 50-70

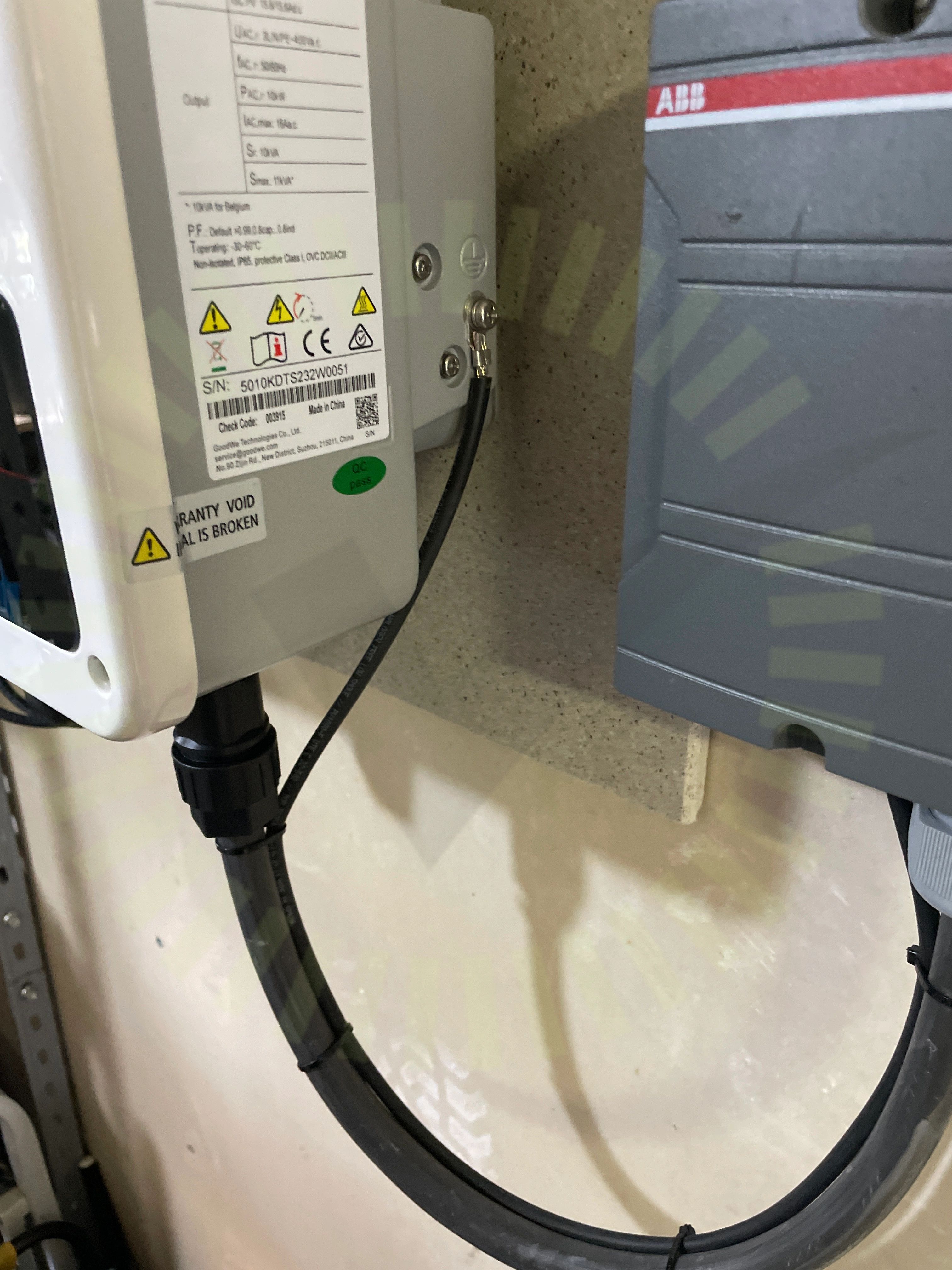

6.2 Jordning av chassi

Inte godkänd

Jordledarkabel felaktig färgkod. Jordledare ska vara grön/gul.

User Manual Grid-Tied PV Inverter SDT G2 Series, V1.2-2023-02-15, Sida 21

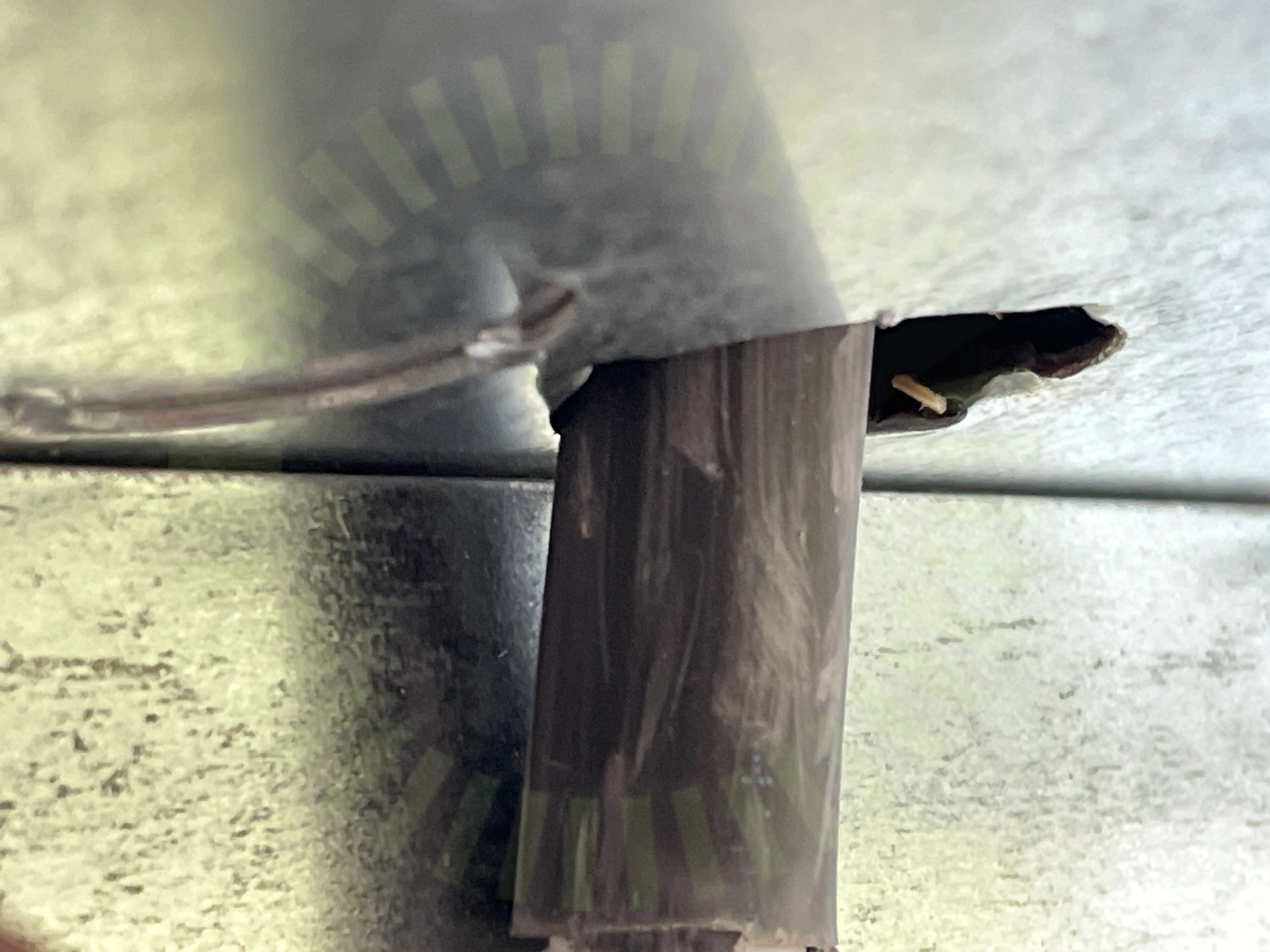

6.3 Skarp kant

Inte godkänd

Kablage ligger mot skarp kant.

Godkända kontrollpunkter

31/34

AC Böjradie

AC Kablage förläggning

Anslutning av ledare

Anslutning av växelriktare

Avstånd närliggande objekt

Bakomliggande material

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Kontakter

Dubbel matning

Enkelisolerade ledare

Fastsäkring av produkt

Förskruvning

Genomföringar

Huvudsäkring

Identifiering

Infästning

Kabeldimensionering

Likspänningskomponenter

Max total effekt

Mekanisk påverkan

Placering

Skadat kablage

Stress på kontakter

Strängdesign

Säkringsdimension

Tillgänglighet

Väderbeständigt material

Väderskydd

Växelriktarens IP klassning
