Besiktningsrapport

9.1

Installation av

Svea Solar

Datum

30 juni 2023

Ort

Lund, Skåne län

Skenornas infästning skruvade

Läktinfästning

Kabeluppfästning

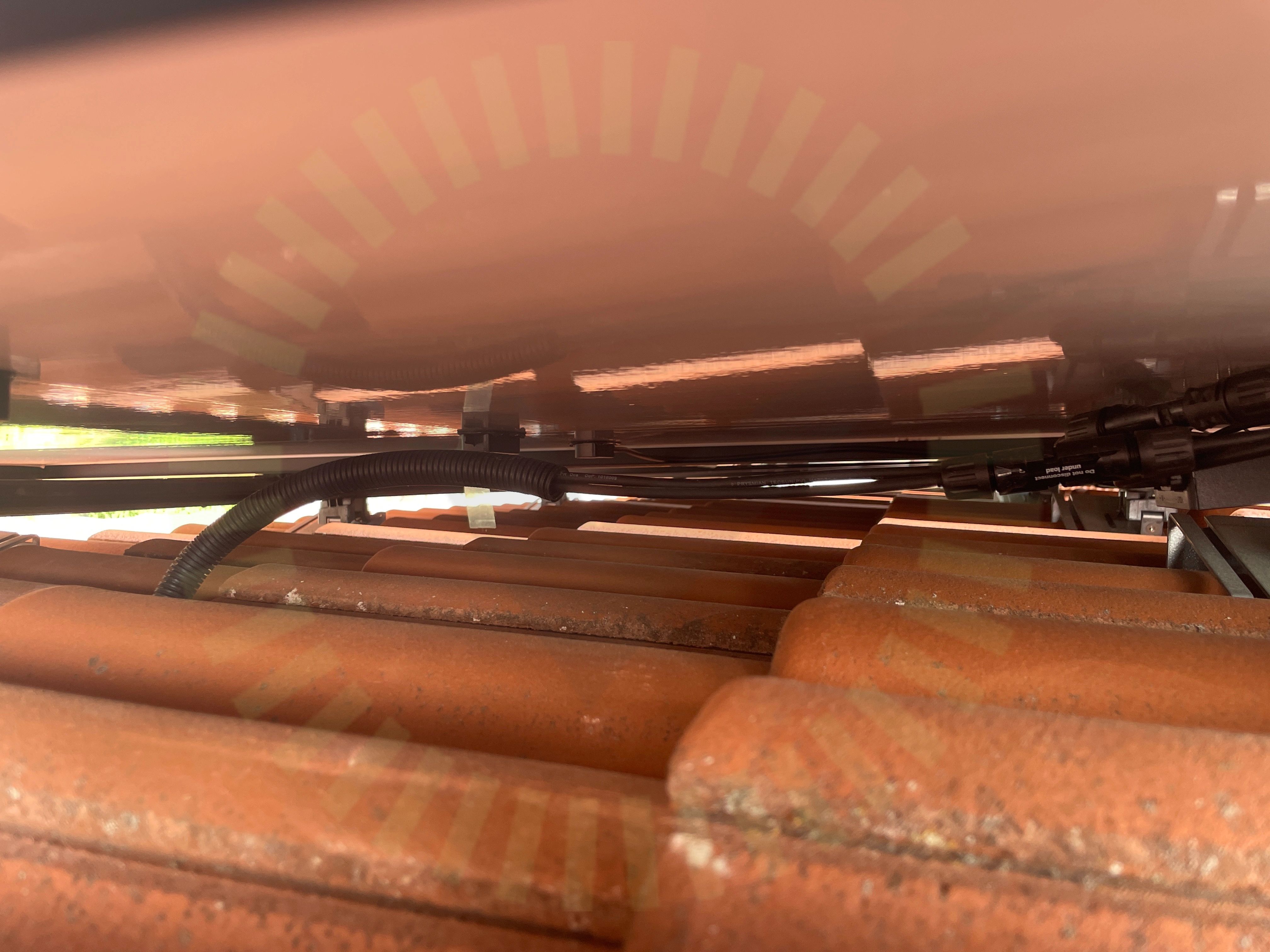

+ 5

90% godkända

10% ej godkända

Om installationen

Paneler

Risen: RSM40-8

Optimerare

Huawei: SUN2000P - 450W

Montagesystem

CC90- UNUM Betongpannor

Växelriktare

Huawei: SUN2000-(3-10KTL)-M1

Tillbehör

Smartmätare: CHINT DTSU666

Tillbehör

Säkerhetsbrytare AC

Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.8 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Säkerhetsbrytare AC (6)Tak 1, CC90- UNUM Betongpannor (28)Tak 1, Huawei: SUN2000P - 450W (5)Tak 1, Risen: RSM40-8 (17)Varselmärkning (5)Växelriktare (35)

Allmänt

Godkända kontrollpunkter

3/3

Avtal

Mätprotokoll DC

Strängschema

Säkerhetsbrytare AC

Godkända kontrollpunkter

6/6

Anslutning

Böjradie

Egenskaper

Förskruvningar

Infästning

Placering

Tak 1, CC90- UNUM Betongpannor

Anmärkningar

4/25

3.1 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

3.2 Läktinfästning

Inte godkänd

Man har böjt på ena kroken för att komma förbi ströläkt, detta påverkar krokens hållbarhet.

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 3

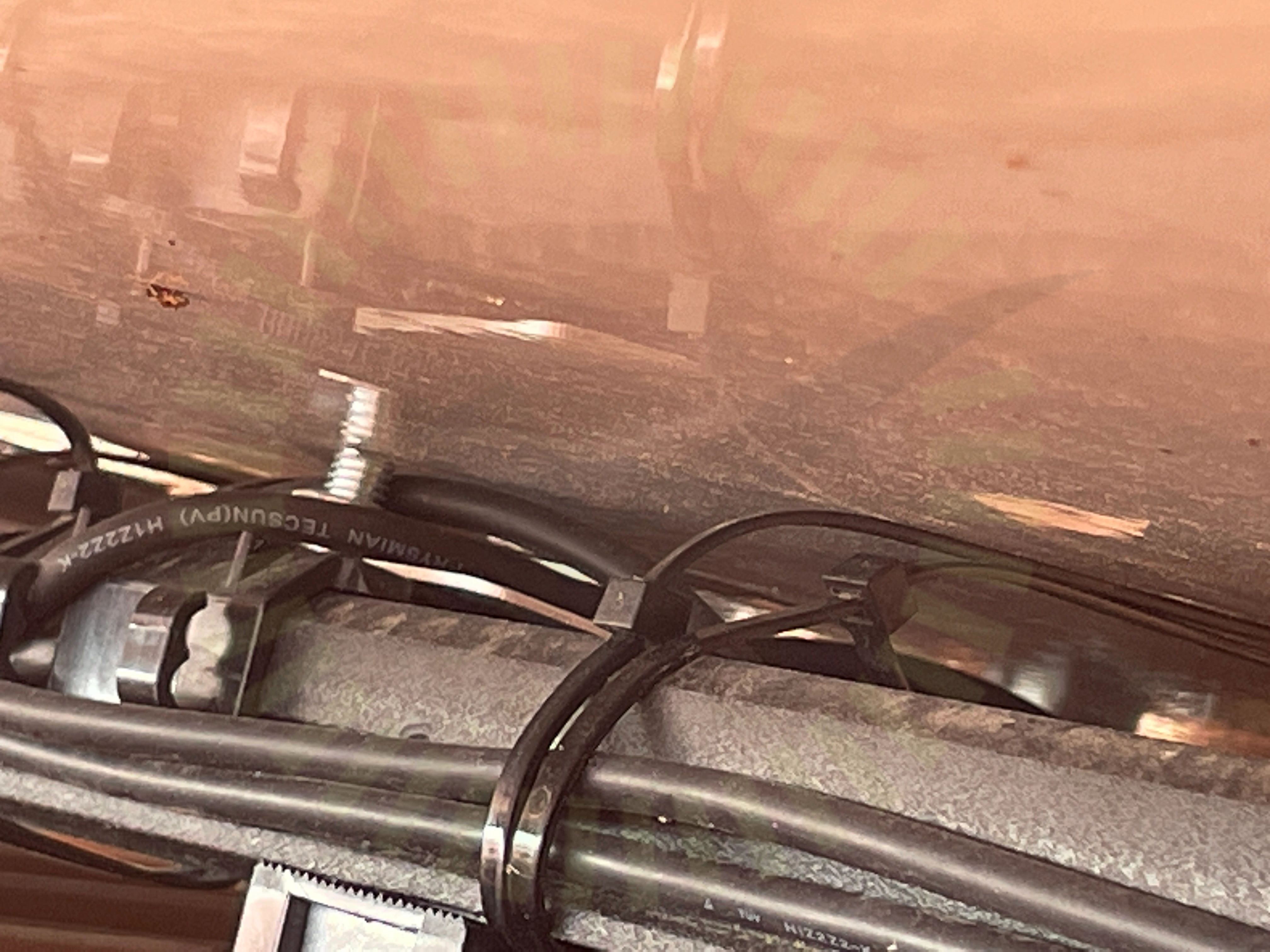

3.3 Optimerarfäste

Inte godkänd

Skruven som håller optimeraren riskerar att skada panelens undersida när systemet belastas av snötyngd.

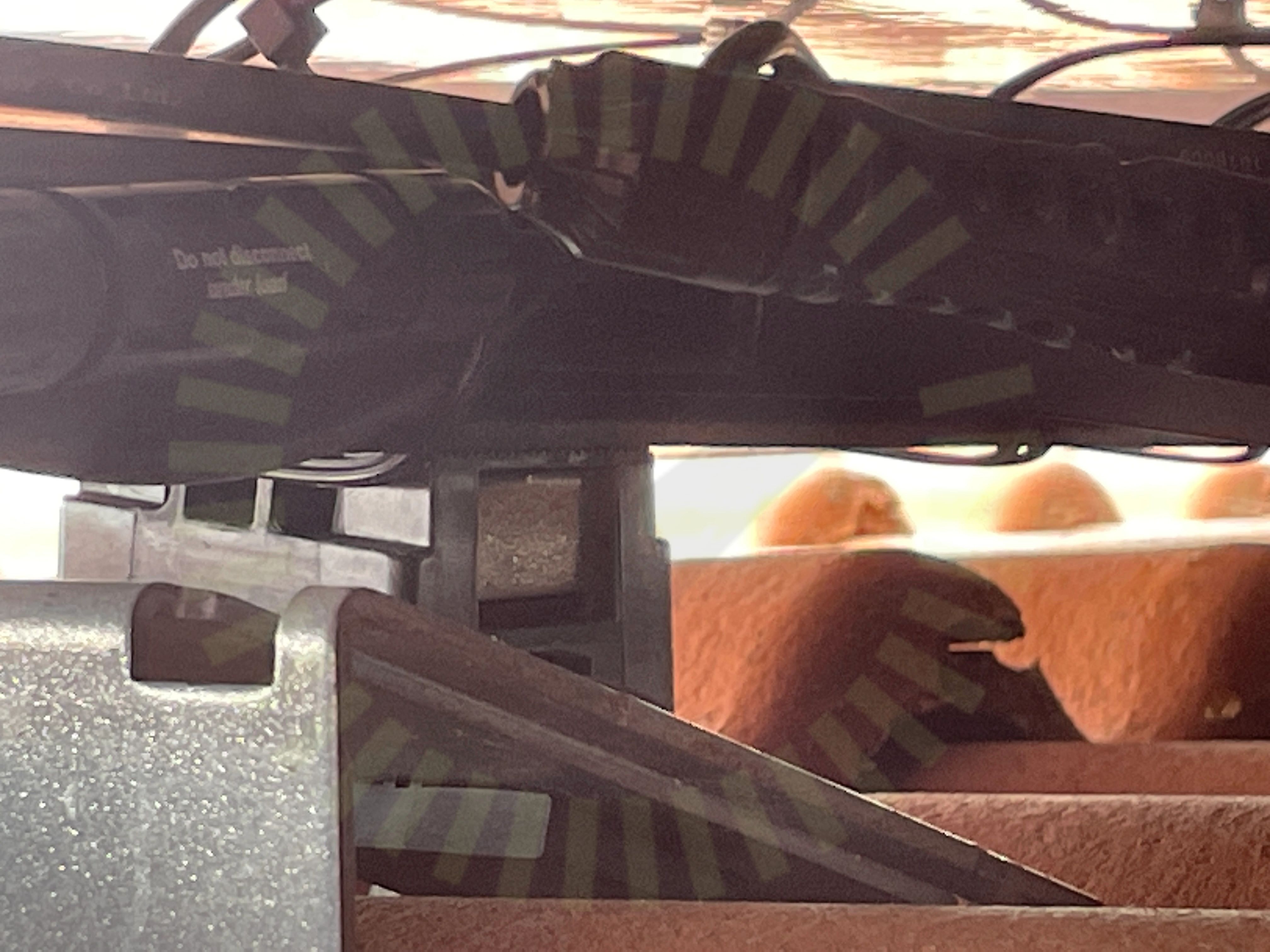

3.4 Skenornas infästning skruvade

Inte godkänd

Skenan är inte fäst i infästningsmaterialet korrekt. Skruv saknas.

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 5

Godkända kontrollpunkter

20/25

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Kabeldragning mellan takytor

Klämmans orientering

Klämmans placering i skena

Mittklämmor skruv

Panelramens höjd

Skada på klämmor

Skador

Skenans utstick för klämma

Skenornas infästning

Skenornas överhäng

Skenskarvar

Säkerhetsavstånd

Takkrokarnas CC

Takkrokarnas CC skenstart

Takkrokstyper

Väderbeständigt material

Ändklämmor

Ej tillgängligt vid besiktning

1/25

Takgenomföring

Tak 1, Huawei: SUN2000P - 450W

Anmärkningar

1/5

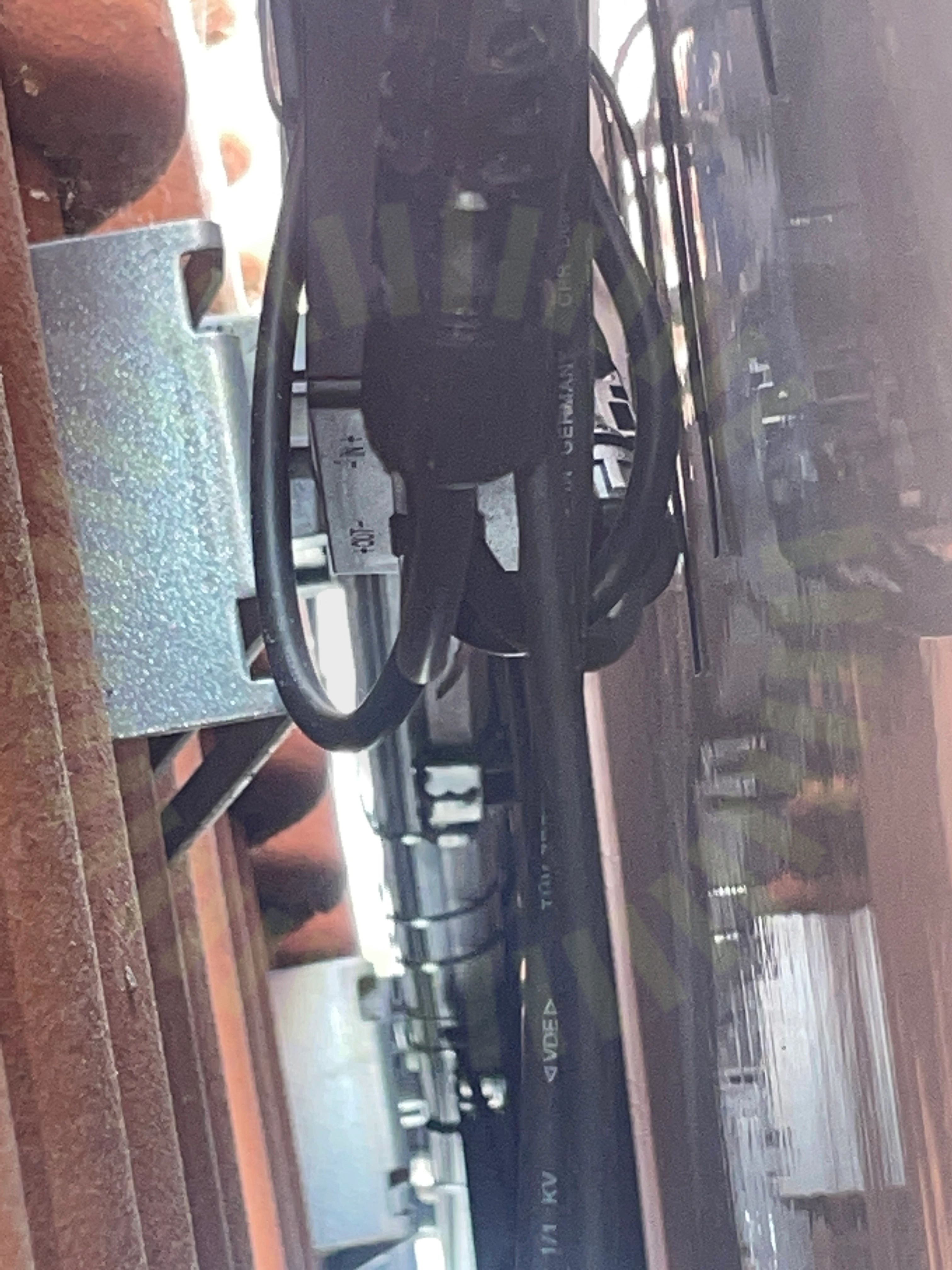

4.1 Dragavlastade

Inte godkänd

Kablage hårt draget ut från optimerare.

Godkända kontrollpunkter

4/5

Fastsäkring av produkt

Förutsättningar

Kontakter

Placering

Tak 1, Risen: RSM40-8

Anmärkningar

1/17

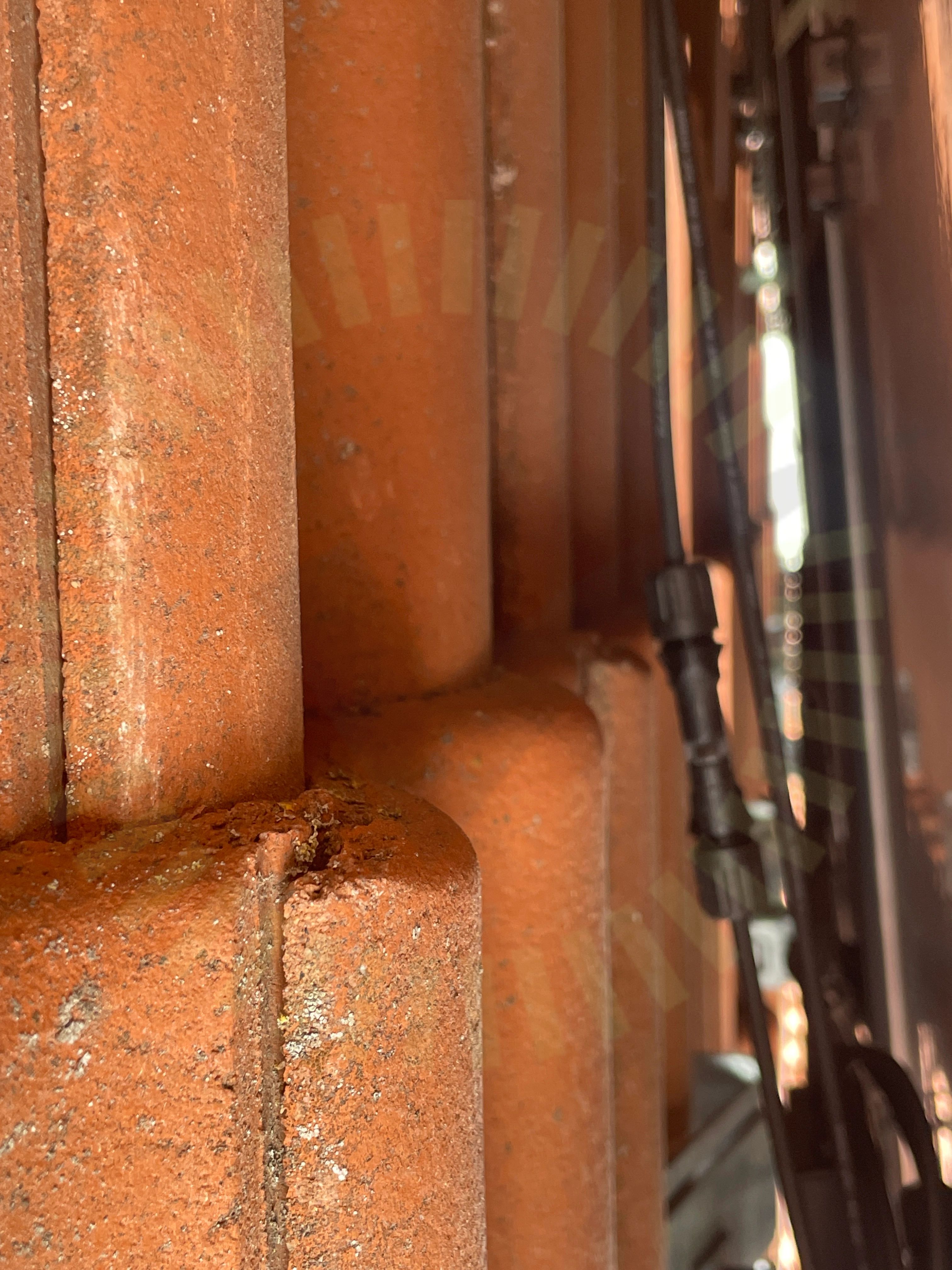

5.1 Stress på kontakter

Inte godkänd

Kontakt hänger fritt i luften, skapar stress på kontakt.

SS 436 40 00, 712.526

Godkända kontrollpunkter

16/17

Avstånd till hav

Avstånd till yta

Dräneringshål

Förbindelse av kontakter

Föremål mot bakstycke

Klämmornas placering

Klämmornas storlek

Klämmornas överlappning

Kontaktdon

Kopplingslåda

Panelkablagets böjradie

Panelramar separerade

Punktbelastning

Skugga

Spänningar i ram

Strängförläggning

Varselmärkning

Anmärkningar

1/5

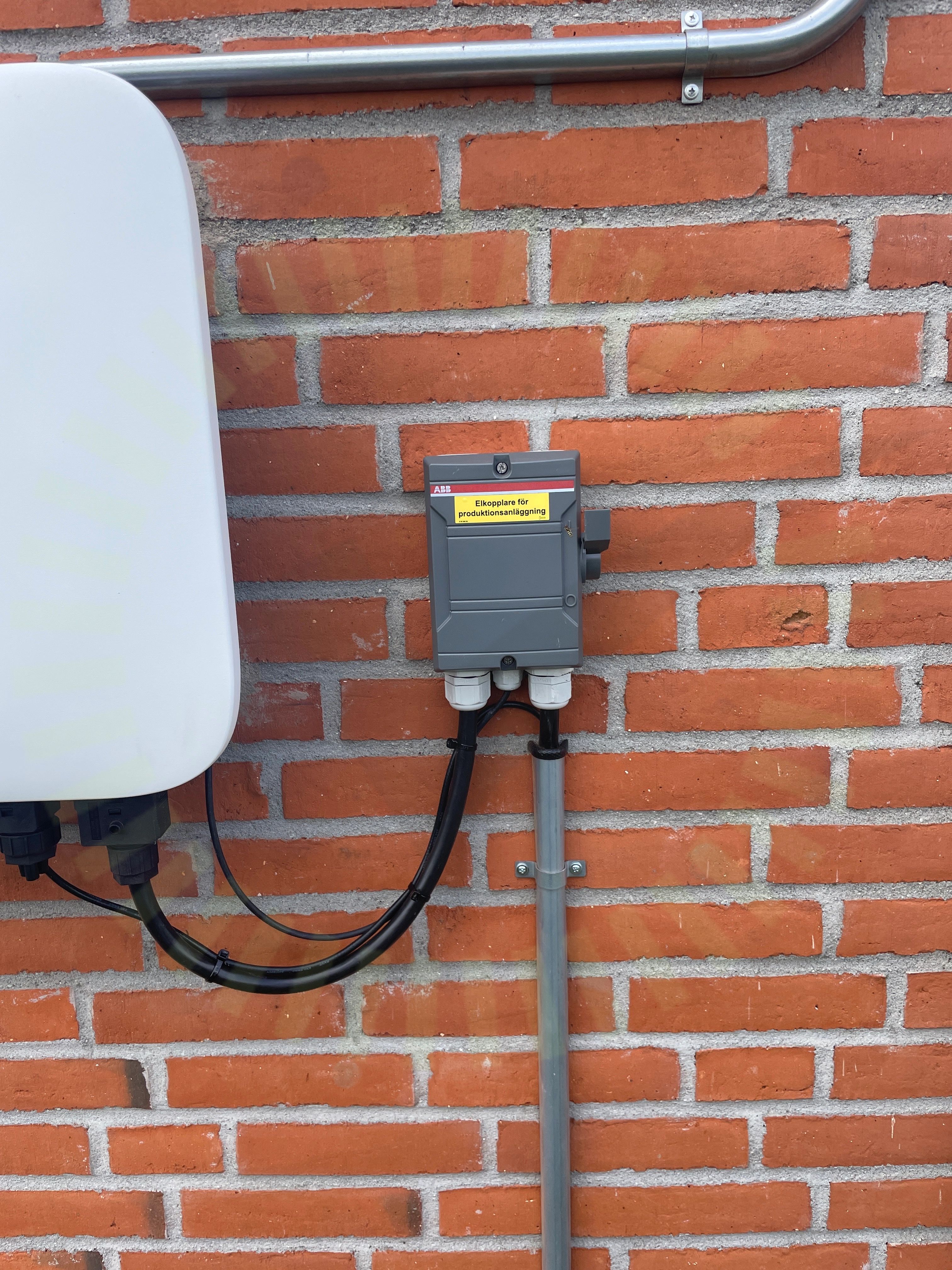

6.1 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Saknas på arbetsbrytare för växelriktare.

SEK 457, Sida 42

Godkända kontrollpunkter

3/5

Informering av solceller

Missvisande varselmärkning

Varning för likspänning

Ej tillgängligt vid besiktning

1/5

Tillförlitligt fäst

Växelriktare

Anmärkningar

2/32

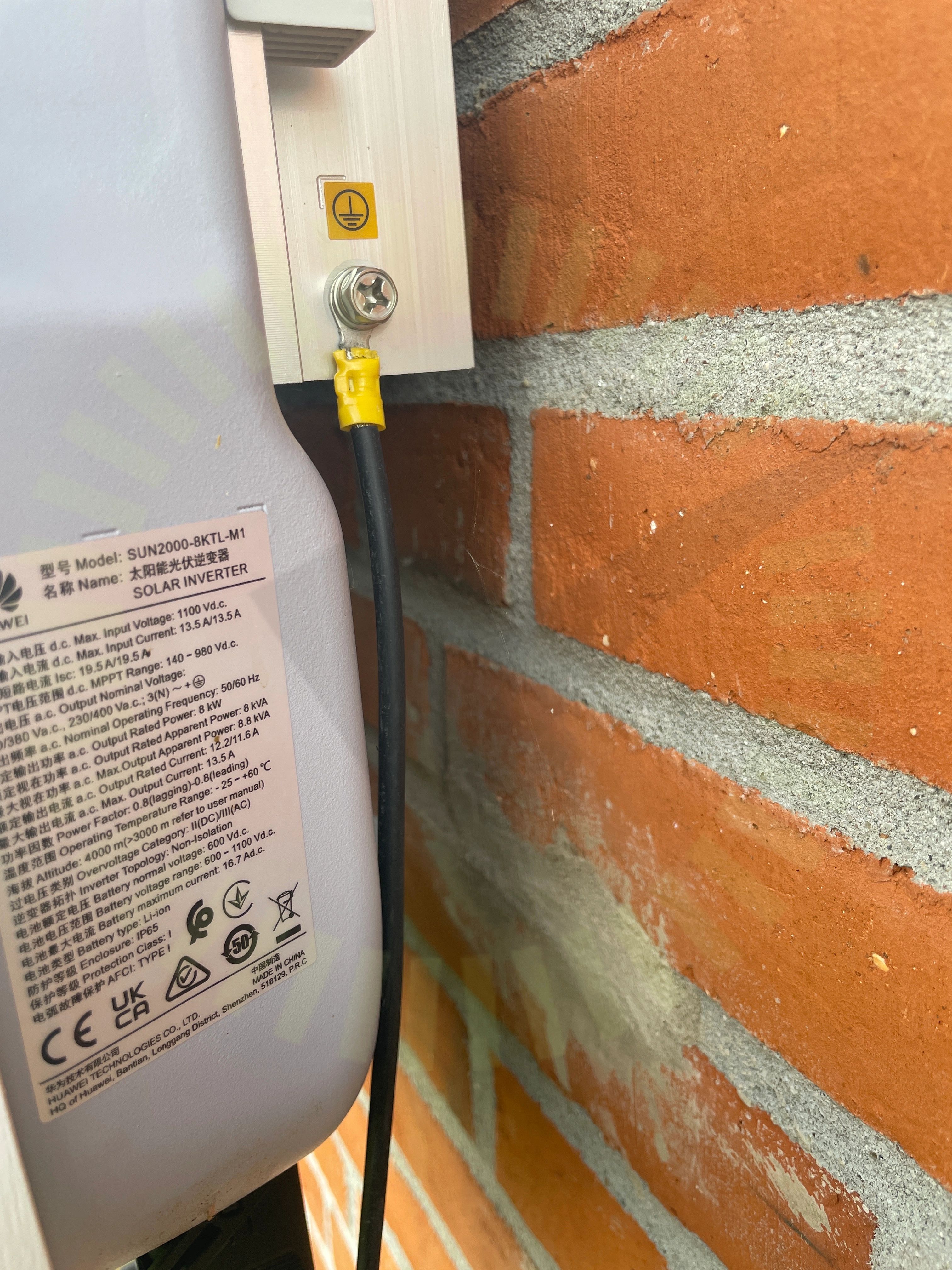

7.1 Jordning av chassi

Inte godkänd

PE kabel ska vara grön/gul.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 42-44

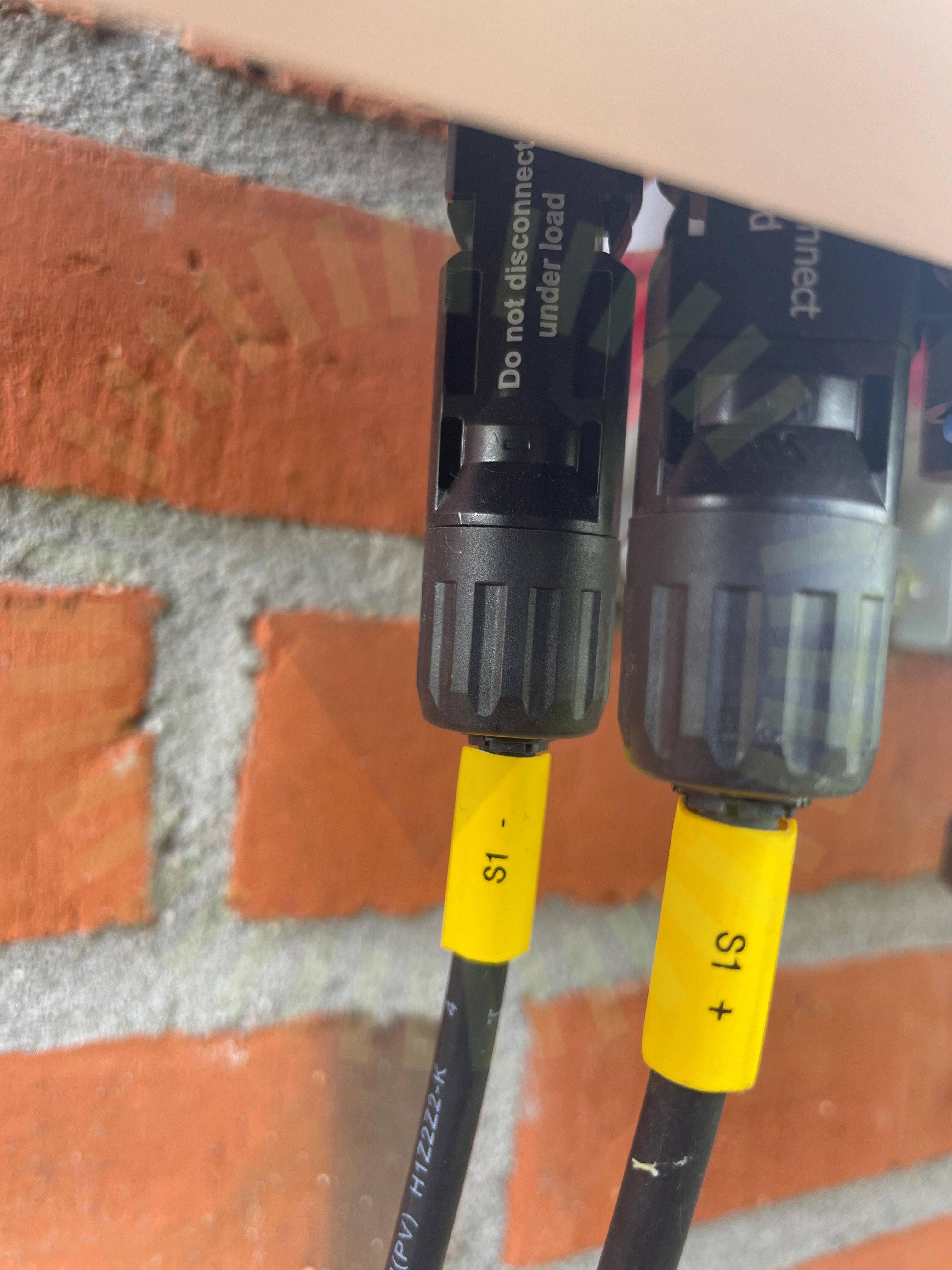

7.2 DC Kontakter anslutning

Inte godkänd

Kontakter får ej bottnas.

Godkända kontrollpunkter

30/32

AC anslutning växelriktare

AC Böjradie

AC Kablage förläggning

AC kablage skarp kant

Avstånd närliggande objekt

Avstånd till hav

Bakomliggande material

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Kontakter stress

DC Max Spänning

DC Max Ström

DC Min Spänning

Fastsäkring av produkt

Huvudsäkring

Infästning

Kabeldimensionering

Ledare Fastspända

Likspänningskomponenter

Märkning

Placering

Skadat kablage

Smartmätare

Strängdesign

Säkringsdimension

Uppskalad ledare

Ventilation

Väderbeständigt material
