Besiktningsrapport

9.6

Installation av

1KOMMA5°

Datum

14 februari 2024

Ort

Stallarholmen , Södermanlands län

Kabeluppfästning

DC Kontakter

Skräp/ materiel

+ 2

93% godkända

7% ej godkända

Om installationen

Paneler

1Komma5° - Fullblack

Montagesystem

K2: SingleRail: Single Hook 3S

Växelriktare

SunGrow: SH5-10RT

Batteri

SunGrow: SBR(XXX)

Tillbehör

1KOMMA5°: Heartbeat

Tillbehör

Undercentral

Tillbehör

Smartmätare: CHINT DTSU666

Installerad av 1KOMMA5° som har ett medelhögt snittbetyg på 8.6 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (4)Batteri (8)Smartmätare (2)Tak 1, 1Komma5° - Fullblack (17)Tak 1, K2: SingleRail: Single Hook 3S (31)Undercentral (8)Varselmärkning (5)Växelriktare (37)

Allmänt

Anmärkningar

1/4

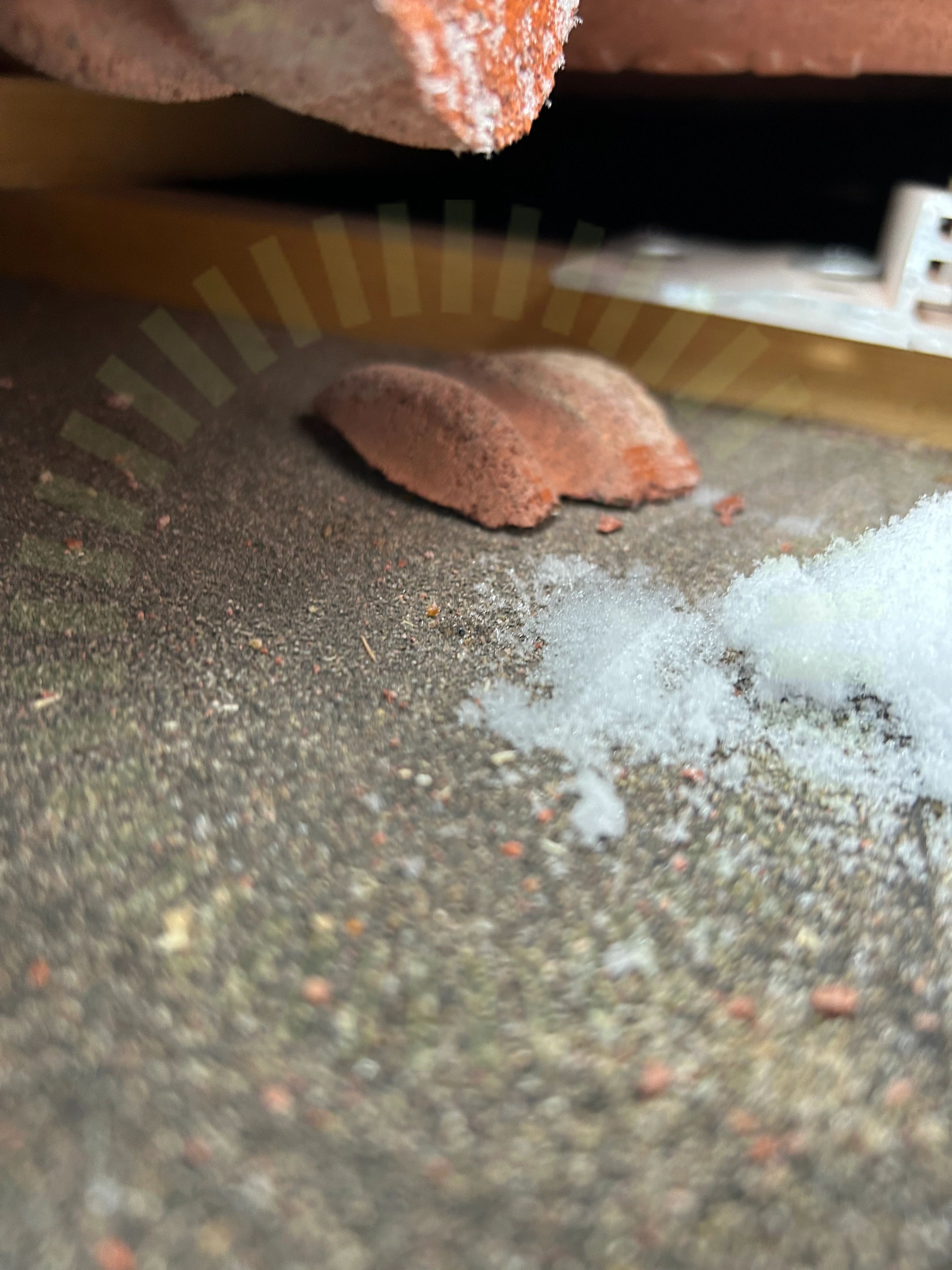

1.1 Skräp/ materiel

Inte godkänd

Bitar från de avkapade tegelpannorna ligger kvar på undertaket.

Godkända kontrollpunkter

3/4

Avtal

Mätprotokoll DC

Strängschema

Batteri

Godkända kontrollpunkter

8/8

Avstånd

Infästning

Kommunikation

Lock

Miljökrav

Skador

Vinkel

Smartmätare

Godkända kontrollpunkter

2/2

Omgivningstemperatur

Smartmätare

Tak 1, 1Komma5° - Fullblack

Anmärkningar

2/17

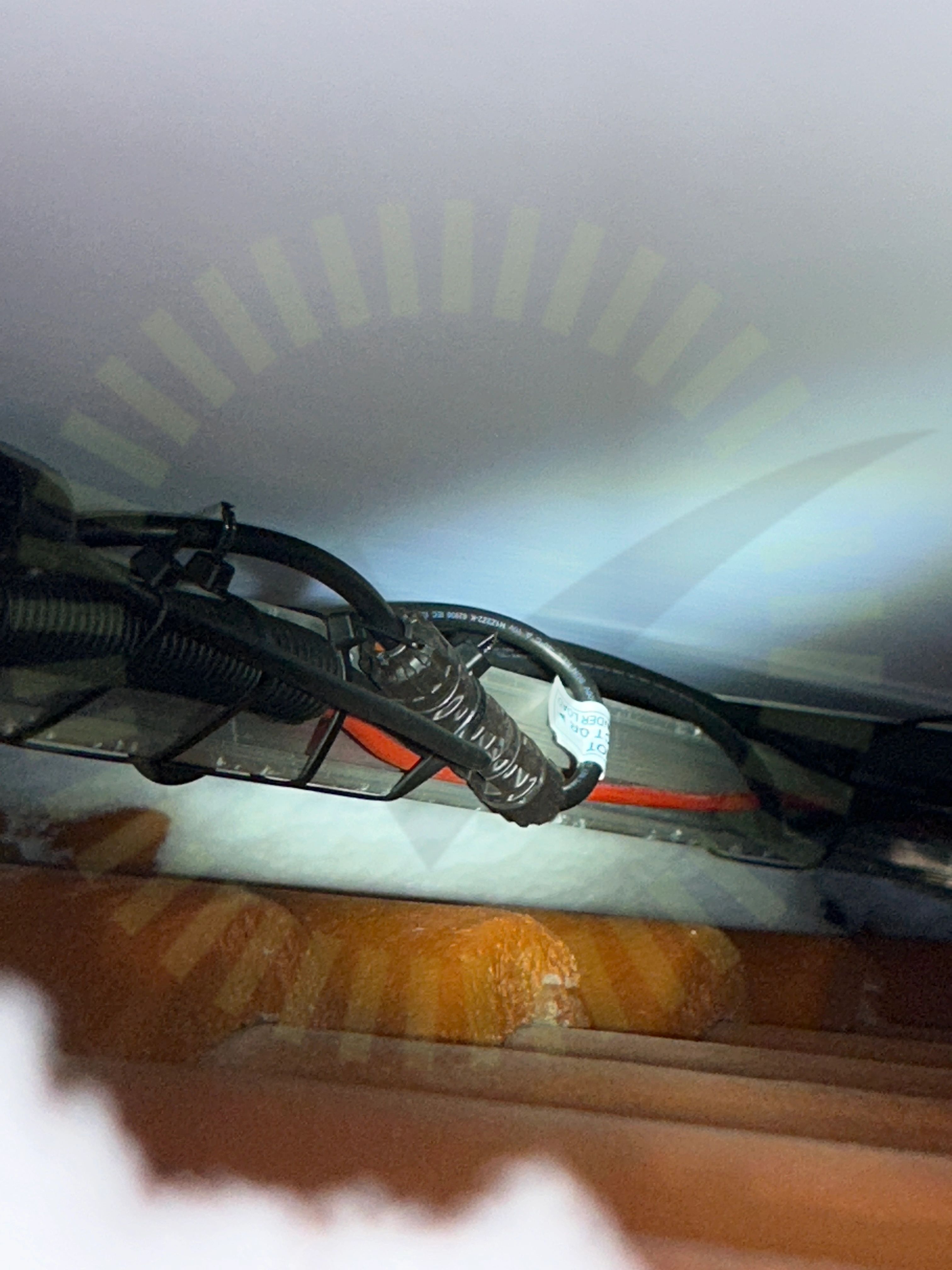

4.1 Kontaktdon

Inte godkänd

Buntband får inte placeras över kontaktdonens hölje.

Stäubli PV_MA711. Sida 4.

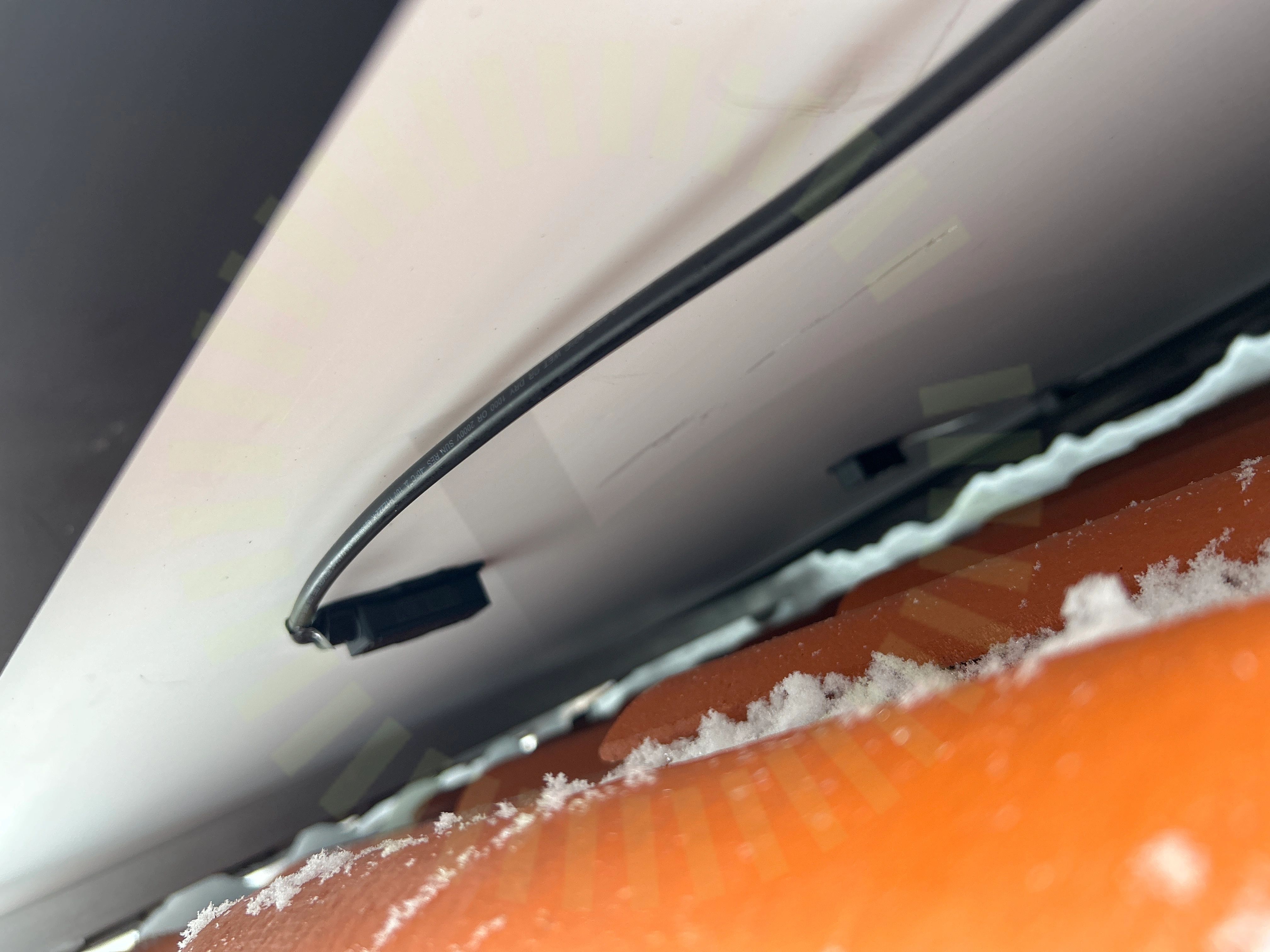

4.2 Panelkablaget generell böjradie

Inte godkänd

Kabelns böjradie är för skarp ut från kopplingslådan.

SS 436 40 00 (522.8.3)

Godkända kontrollpunkter

15/17

Avstånd till hav

Avstånd till yta

Dräneringshål

Förbindelse av kontakter

Föremål mot bakstycke

Klämmornas placering

Klämmornas storlek

Klämmornas överlappning

Panelramar separerade

Punktbelastning

Skador på panel

Skugga

Spänningar i ram

Stress på kontakter

Strängförläggning

Tak 1, K2: SingleRail: Single Hook 3S

Anmärkningar

2/26

5.1 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd. Kablar hänger långa sträckor utan uppfästning.

SS 436 40 00 (712.522.101)

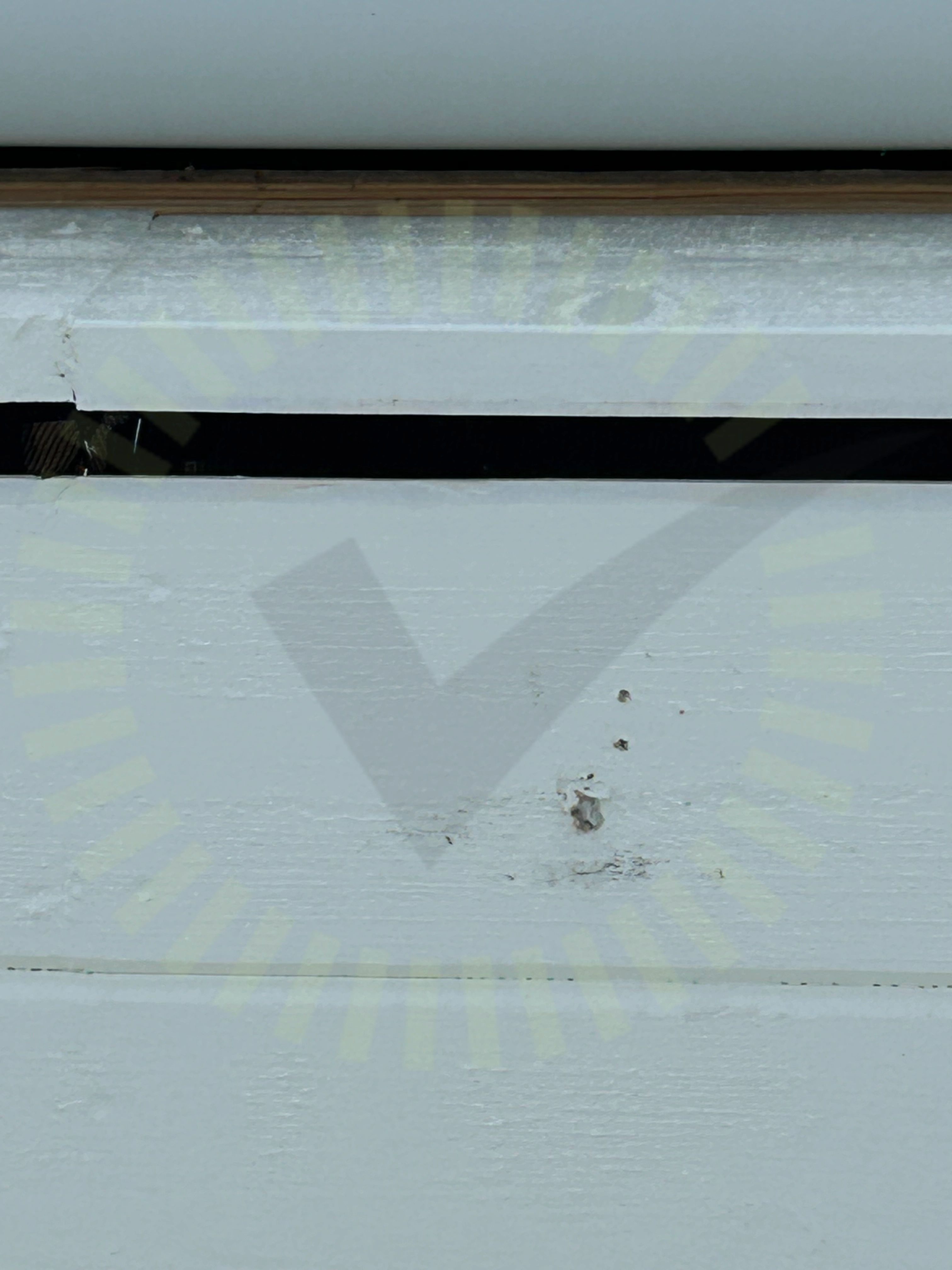

5.2 Skador

Inte godkänd

Skador noterade på taket runt installationen. Fasad, vindskiva och takutsprång skadade efter infästning av byggställning.

Godkända kontrollpunkter

23/26

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Infästningar

Kabeldragning mellan takytor

Klämmans placering i skena

Mittklämmor

Placering

Potentialutjämningsledare

Skenans utstick för klämma

Skenornas infästning

Skenornas överhäng

Skenskarvar

Skruvar korrekt

Snö- och Vindlastberäkning

Takets lutning

Takkrokarnas CC

Takstolsinfästning

Termisk brytpunkt skenor

Tvådelad takkrok

Underliggande takpanna

Väderbeständigt material

Ändklämmor

Ej tillgängligt vid besiktning

1/26

Takgenomföring

Undercentral

Godkända kontrollpunkter

6/6

Femledarsystem

Infästning

IP-Klassning

Kabelinföringar

Placering

Skydd mot beröring

Varselmärkning

Godkända kontrollpunkter

5/5

Informering av solceller

Missvisande varselmärkning

Tillförlitligt fäst

Varning för backspänning

Varning för likspänning

Växelriktare

Anmärkningar

2/36

8.1 DC Max Ström

Rekommendation

Strängens maximala ström överstiger växelriktarens specifikationer vilket leder till något förlorad produktion.

SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 142-147

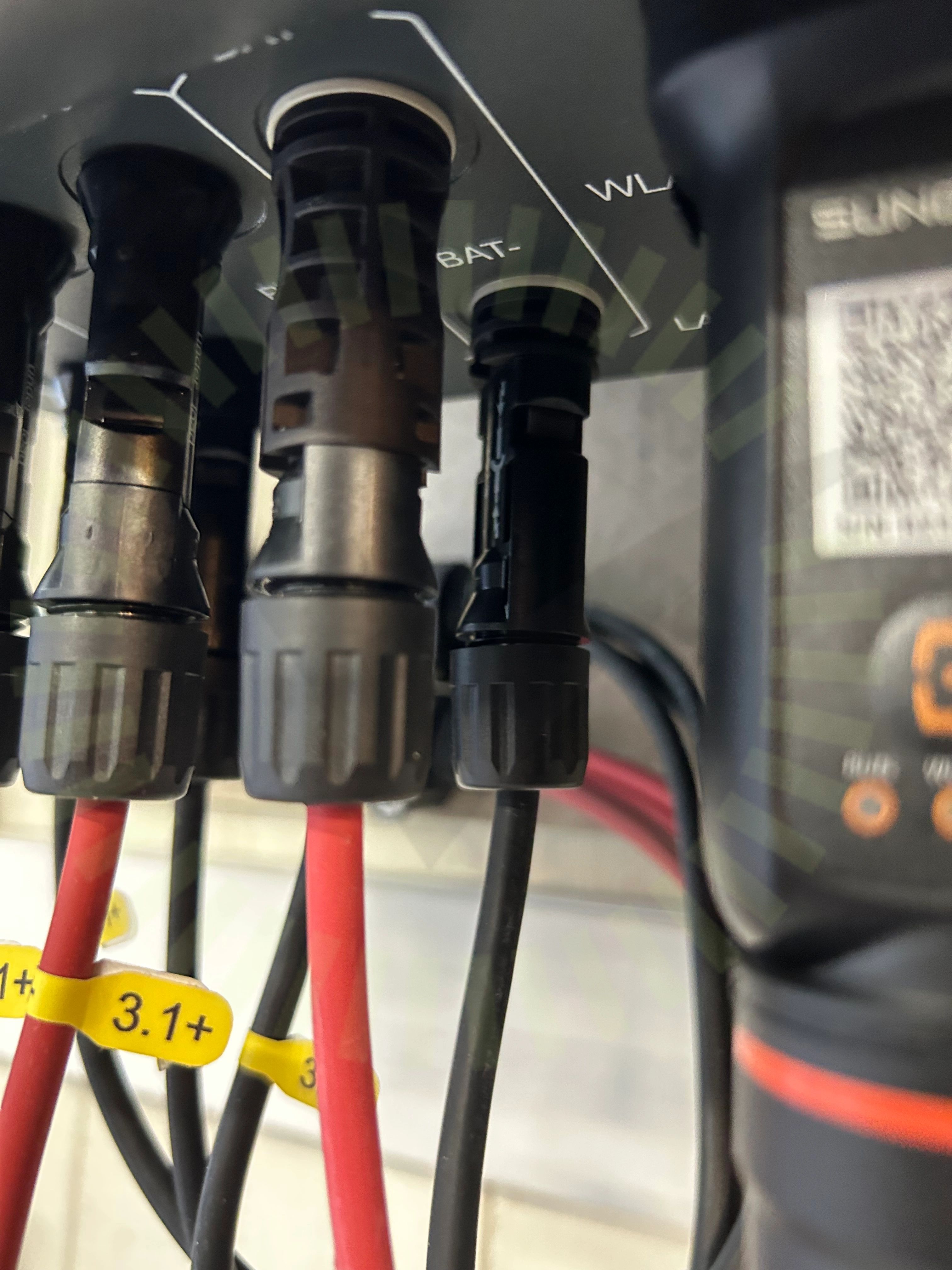

8.2 DC Kontakter

Inte godkänd

Kontakter i förbindelse är av olika fabrikat.

SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 43

Godkända kontrollpunkter

34/36

AC Böjradie

AC Kablage förläggning

Anslutning av ledare

Anslutning av växelriktare

Avstånd närliggande objekt

Bakomliggande material

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Max Spänning

DC Min Spänning

Dubbel matning

Enkelisolerade ledare

Fastsäkring av produkt

Förskruvning

Genomföringar

Huvudsäkring

Identifiering

Infästning

Jordning av chassi

Kabeldimensionering

Likspänningskomponenter

Mekanisk påverkan

Placering

Skadat kablage

Skarp kant

Smartmätare

Stress på kontakter

Strängdesign

Säkringsdimension

Tillgänglighet

Väderbeständigt material

Väderskydd

Växelriktarens IP klassning
