Besiktningsrapport

7.6

Installation av
Nordpolen Energi
Datum
27 september 2022
Ort
Skövde, Västra Götalands län

Dragavlastade

Dragavlastade

Takgenomföring

Takgenomföring

Avstånd

Avstånd

PE

PE
76% godkända
24% ej godkända

Om installationen

Paneler

MEPV 144 HALF-CUT

Montagesystem

K2: SingleRail: CrossHook 3S

Växelriktare

SunGrow: SG15-20RT

Nordpolen Energi

Installerad av Nordpolen Energi som har ett medelhögt snittbetyg på 8.1 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Tak 1, K2: SingleRail: CrossHook 3S

Anmärkningar
6/20
1.1 Infästningarnas CC mått

Inte godkänd

Projektering saknas.

Tillverkarens anvisningar
1.2 Kabeluppfästning

Inte godkänd

Lös förlagd flexslang på tak.

SS 436 40 00 (712.521.101 och 522.8.4)
1.3 Offert

Inte godkänd

Montagesystem ändrat från Weland till K2 utan kunds vetskap. Garantier i offert är från Weland. OBS! Produktbyte kan vara ett allvarligt avtalsbrott men inte allvarligt installationsfel

Offert
1.4 Skenornas överhäng

Inte godkänd

Projektering saknas.

Tillverkarens anvisningar
Takgenomföring

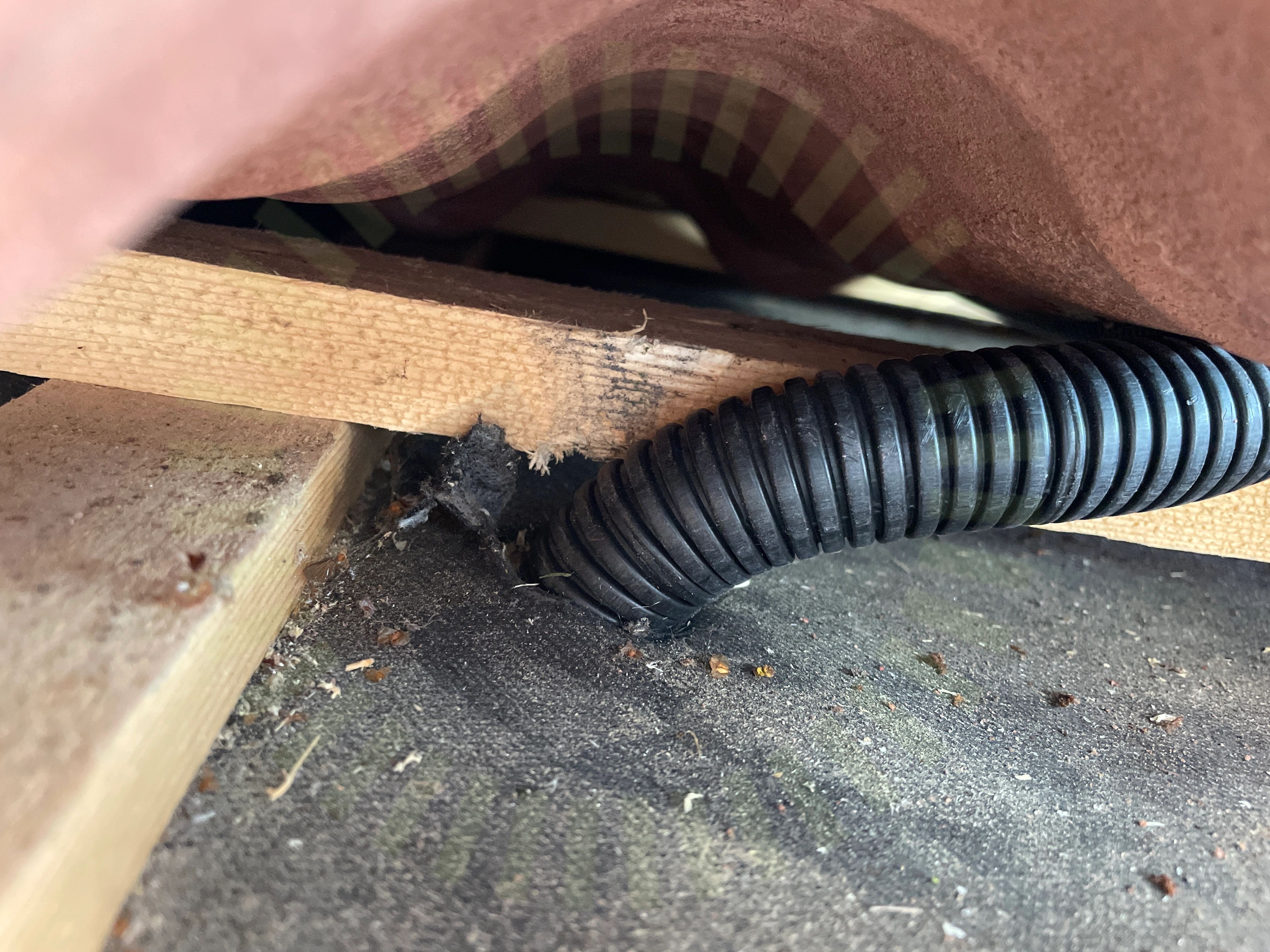

1.5 Takgenomföring

Inte godkänd

Takgenomföring är inte tillfredställande utförd.

AMA HUS 21 JSB.62
1.6 Snö- och Vindlastberäkning

Inte godkänd

Snö- vindlastberäkning saknas.

Tillverkarens montageanvisningar
Godkända kontrollpunkter
14/20
Främmande material
Förutsättningar
Infästningar i takstol
Mittklämmor
Shims
Skador
Skarp kant
Skenornas infästning
Skenskarvar
Skydd
Slutklämmor
Takpannor under betongkrok
Urspårning av betongpannor
Väderbeständigt material

Tak 1, MEPV 144 HALF-CUT

Anmärkningar
2/12
Dragavlastade

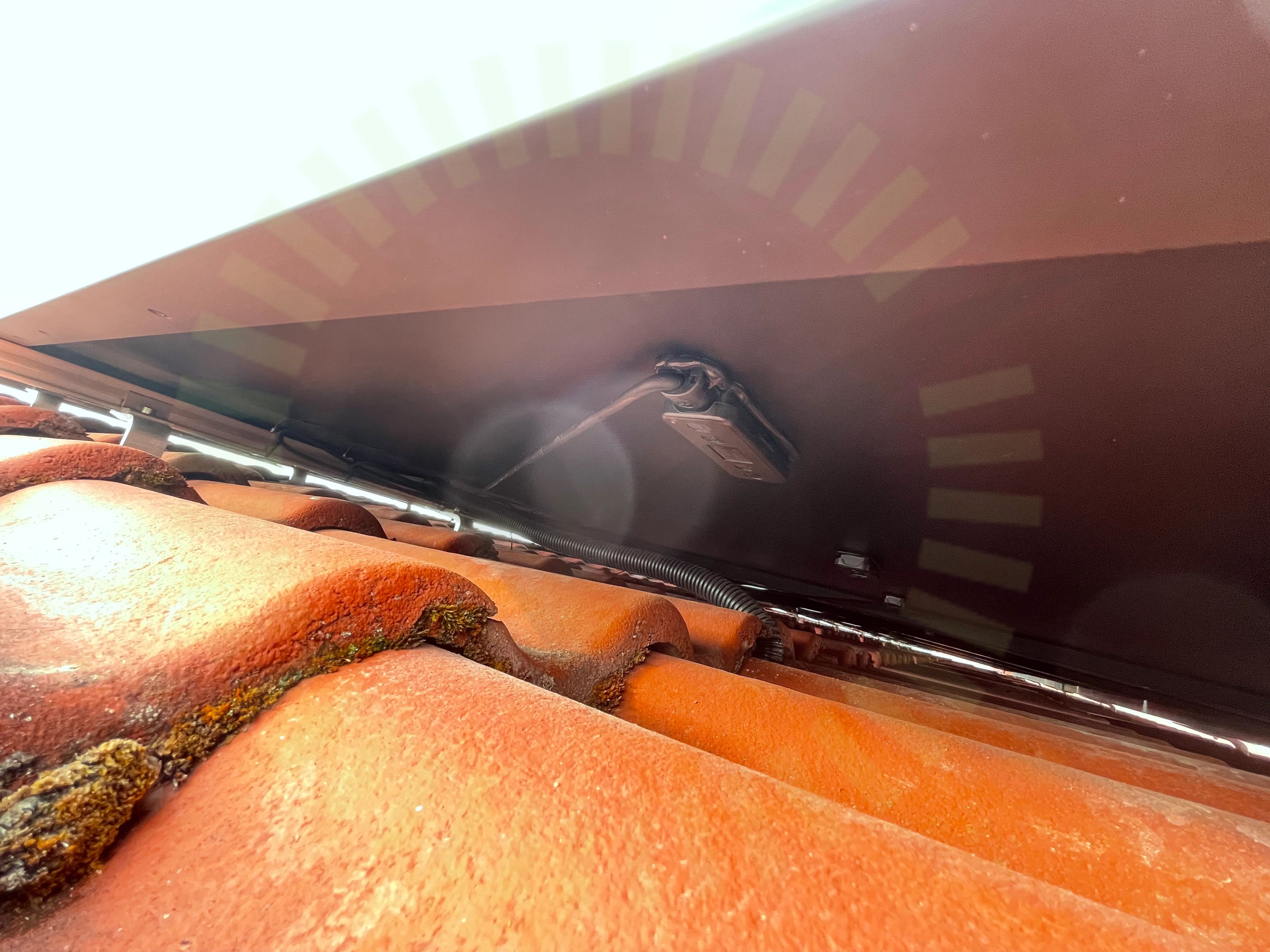

2.1 Dragavlastade

Inte godkänd

Kablage utsätts för dragbelastningar.

SS 436 40 00 (522.8.3)
2.2 Offert

Inte godkänd

Panel ändrad från DENIM till Eurener utan kunds vetskap. Garantier i offert är från DENIM. OBS! Produktbyte kan vara ett allvarligt avtalsbrott men inte allvarligt installationsfel.

Offert
Godkända kontrollpunkter
8/12
Avstånd till havet
Dräneringshål
Fästens placering
Föremål Bakstycke
Höjdskillnad
Mellanrum
Skador
Skugga
Ej tillgängligt vid besiktning
2/12
Förbindelse av kontakter
Strängförläggning

Varselmärkning

Anmärkningar
1/4
3.1 Varning för likström

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514) / (134.1.7)
Godkända kontrollpunkter
3/4
Informering av solceller
Tillförlitligt fäst
Varning för backspänning

Växelriktare

Anmärkningar
5/25
Avstånd

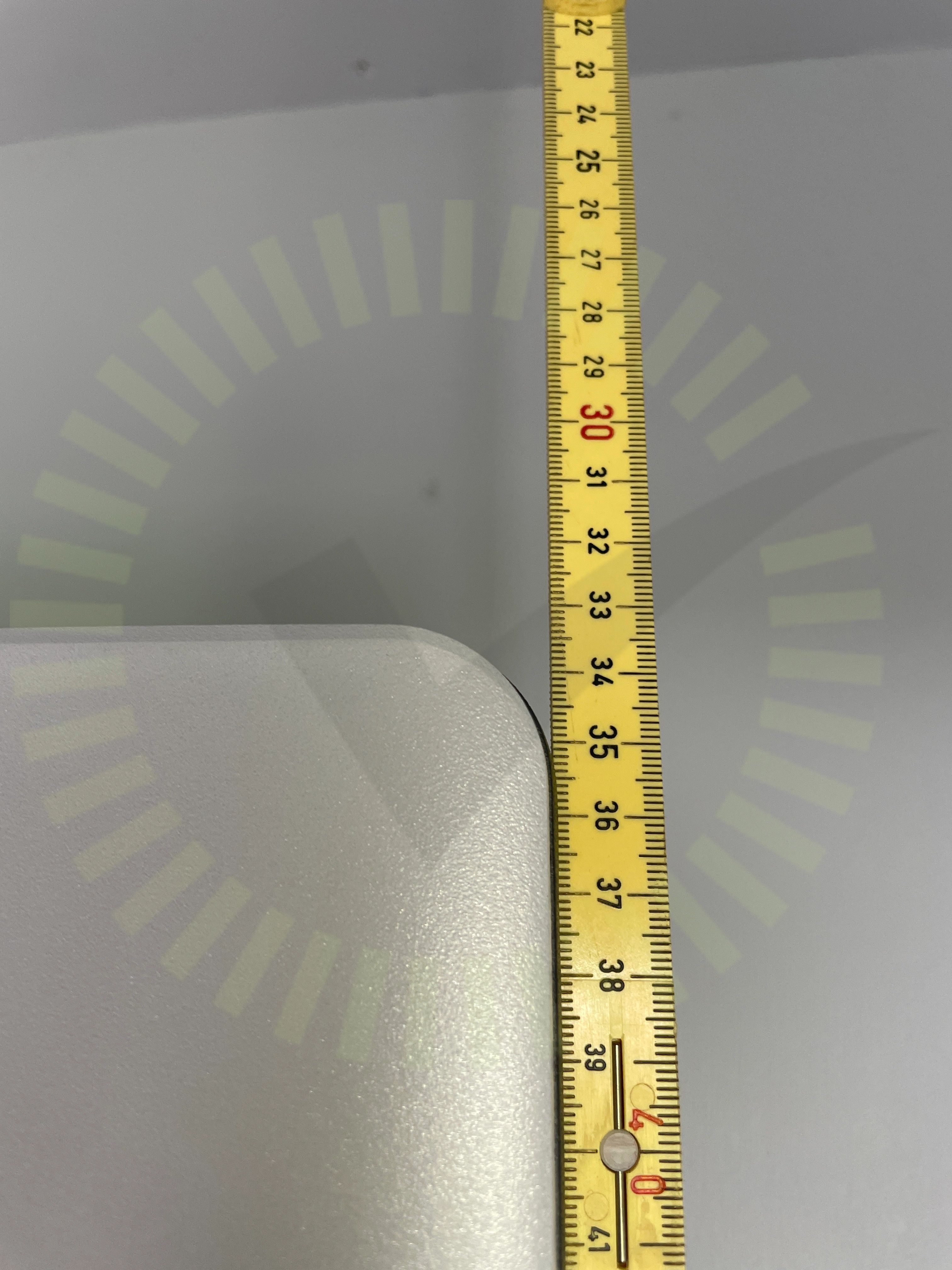

4.1 Avstånd

Inte godkänd

Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.

Tillverkarens anvisningar
4.2 Dokumentation Växelriktare

Inte godkänd

Projektering av växelriktare är gjord för SolarEdge. Installerat är Huawei.

4.3 El övrigt

Inte godkänd

Ledningsdimensionering.

Ledningsdimensionering
4.4 Huvudsäkring

Inte godkänd

Huvudsäkringen är för lite för solcellernas effekt. Smartmätare med dynamisk strypning rekommenderas.

PE

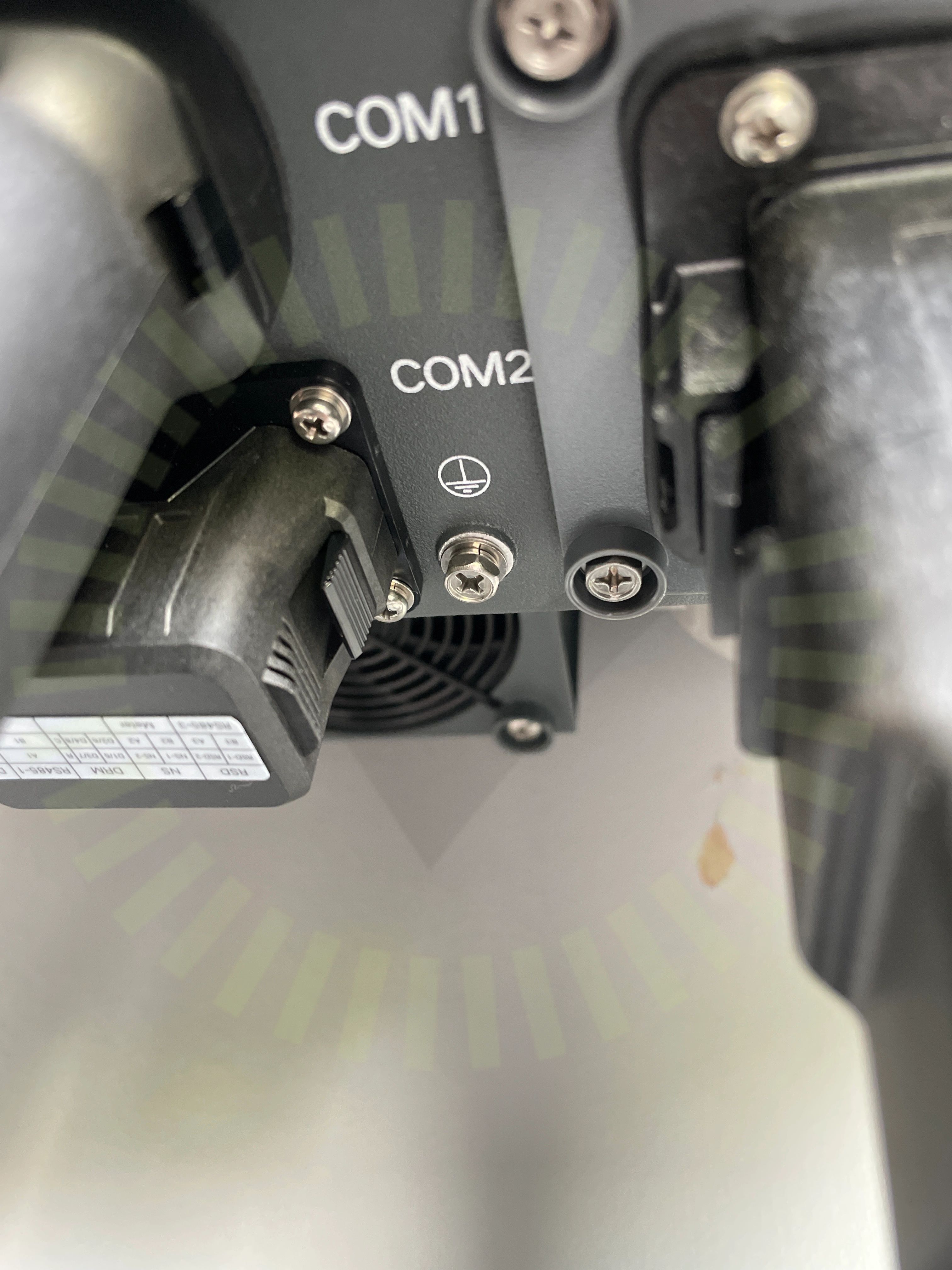

4.5 PE

Inte godkänd

Växelriktarens chassi är inte jordat.

Tillverkarens anvisningar
Godkända kontrollpunkter
20/25
AC Böjradie
AC Förläggning
AC Genomföringar
AC Skador på kabel
Anslutning
DC Förläggning
DC Kablage egenskaper
DC Skador på kabel
DC Yttre påverkan
Fastsäkring av produkt
Förskruvning
Infästning
Kabel
Kabel
Kontaktdon åtdragna
Kontakter
Märkning
Skador
Utrymme
Vinkel
