Besiktningsrapport

8.7

Installation av

Svea Solar

Datum

29 mars 2023

Ort

Ytterby, Västra Götalands län

Mittklämmor

Klämmans orientering

Kabeluppfästning

+ 7

84% godkända

16% ej godkända

Om installationen

Paneler

Risen: RSM40-8 385-405W

Optimerare

Huawei: SUN2000P - 450W

Montagesystem

CC90- UNUM Betongpannor

Växelriktare

Huawei: SUN2000 (12-20KTL)-M2

Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Tak 1, CC90- UNUM Betongpannor (25)Tak 1, Huawei: SUN2000P - 450W (5)Tak 1, Risen: RSM40-8 385-405W (18)Varselmärkning (4)Växelriktare (34)

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätprotokoll saknas

ELSÄK-FS 2022:1 (3 kap. 6 §)

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet.

ELSÄK-FS 2022:1 (3 kap. § 6)

Godkända kontrollpunkter

1/3

Avtal

Tak 1, CC90- UNUM Betongpannor

Anmärkningar

7/24

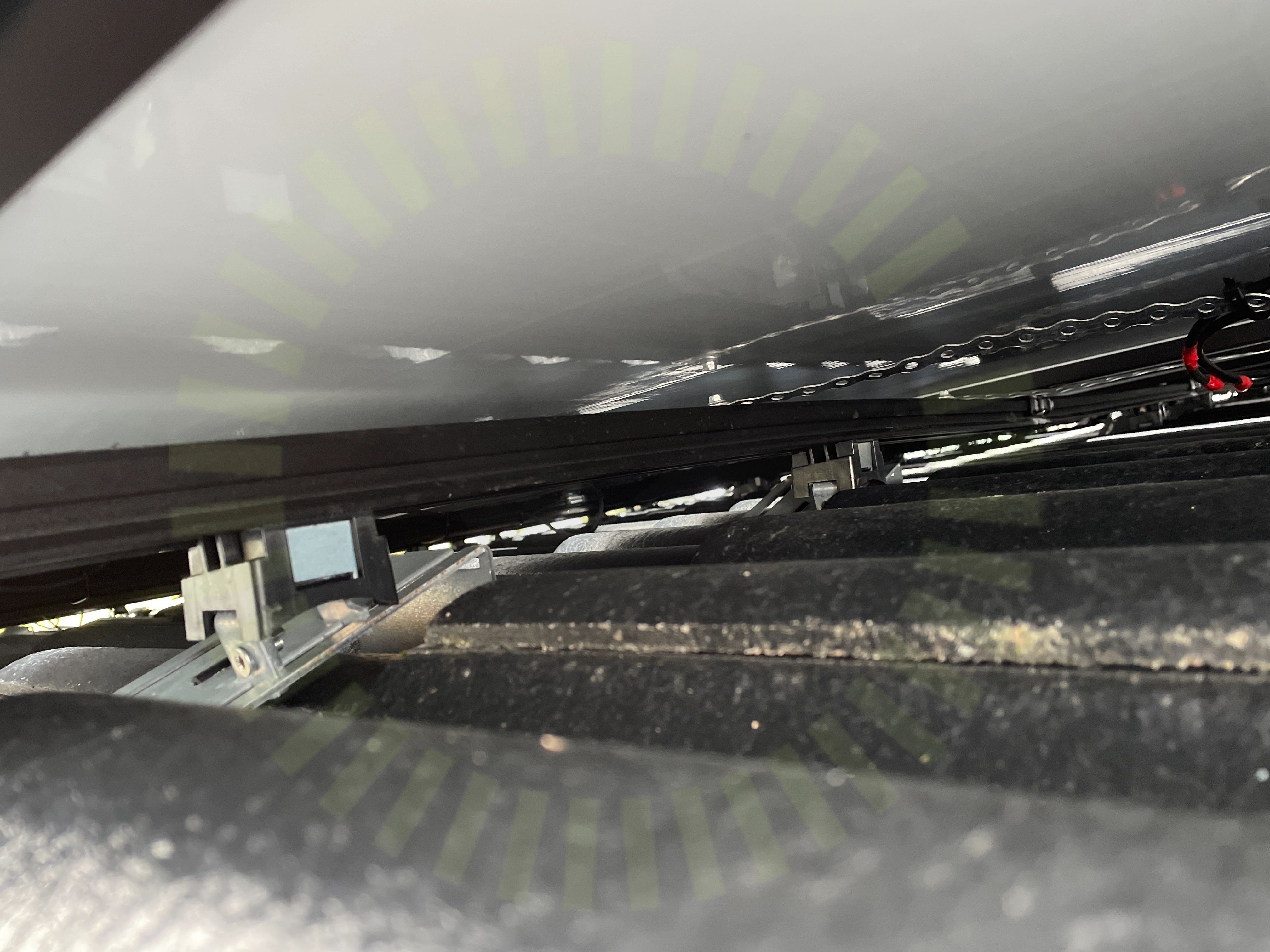

2.1 Främmande material

Inte godkänd

Använd skruv är inte från tillverkaren av skensystemet. Tillverkaren anger vilken skruv som får användas i skenan.

2.2 Kabeluppfästning

Inte godkänd

Kablar är monterade så att det finns risk att kablaget skadas över tid.

SS 436 40 00 (712.521.101 och 522.8.4)

2.3 Skenans utstick för klämma

Inte godkänd

Skena sticker inte ut tillräckligt från fästets slut.

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 8

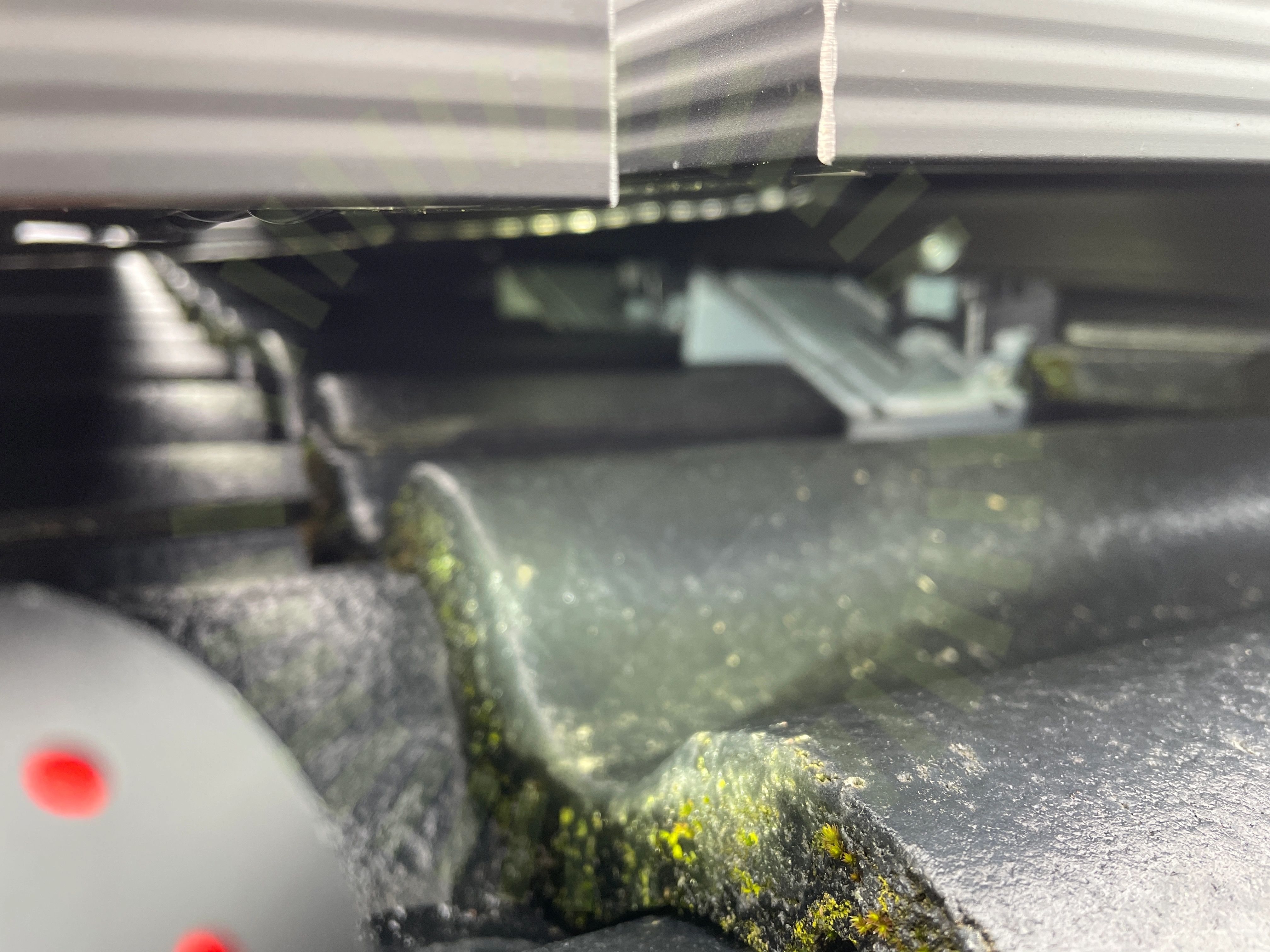

2.4 Skenornas infästning skruvade

Inte godkänd

Skruv monterad i fel infästning. Ska sitta i den som är näst längst ut.

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 5

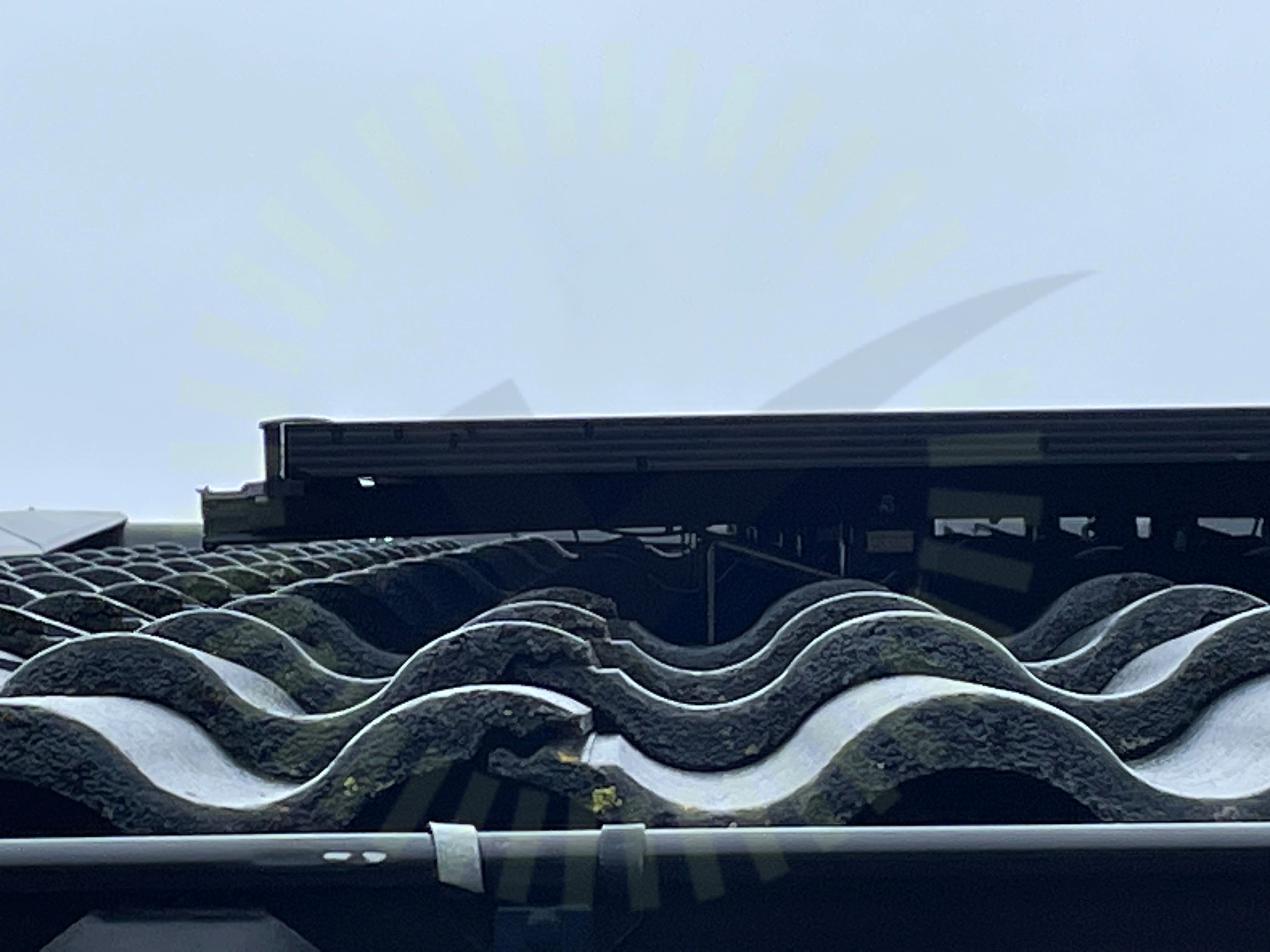

2.5 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt.

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 2

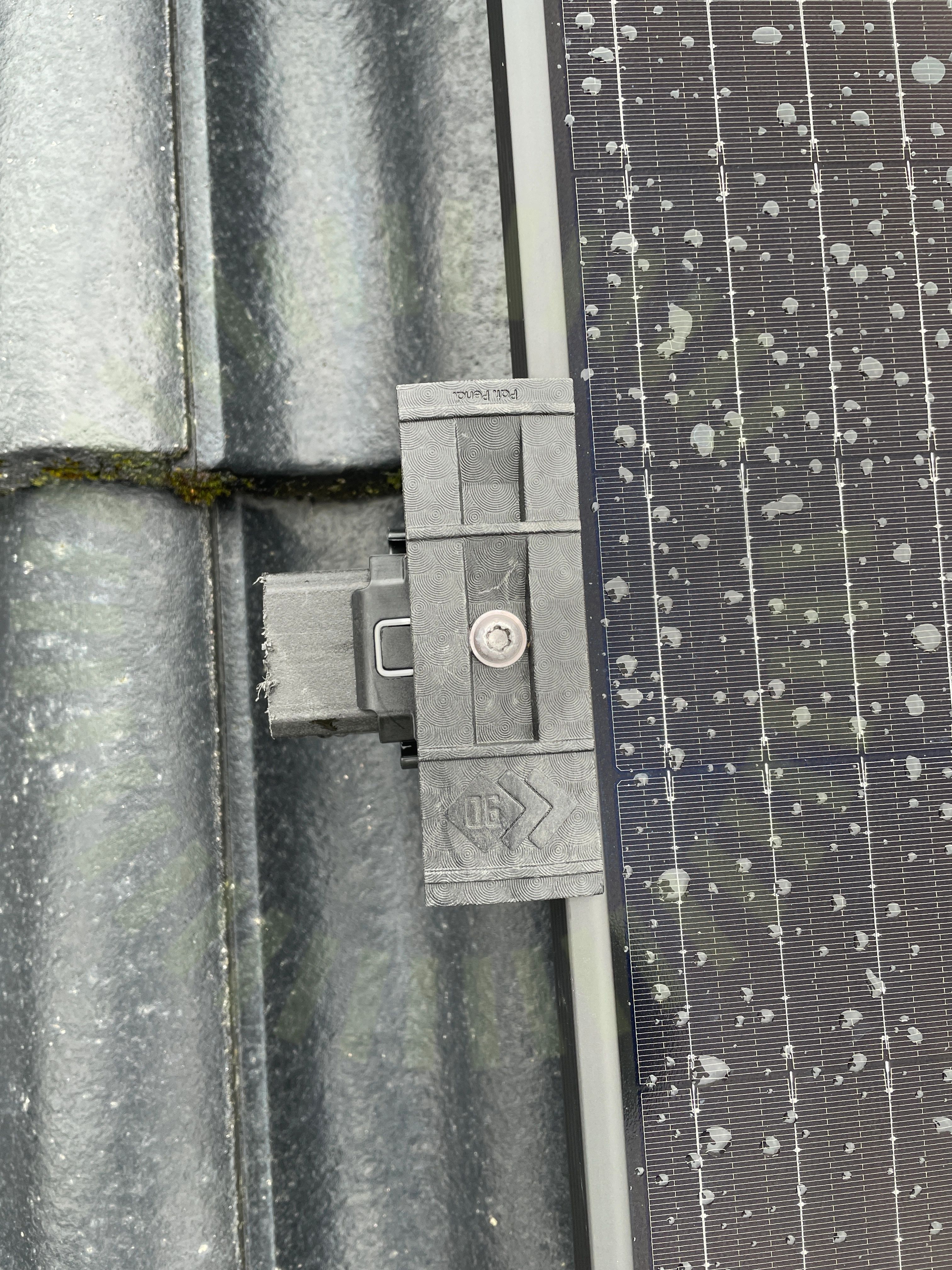

2.6 Klämmans orientering

Inte godkänd

Klämmor är felvända.

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 6

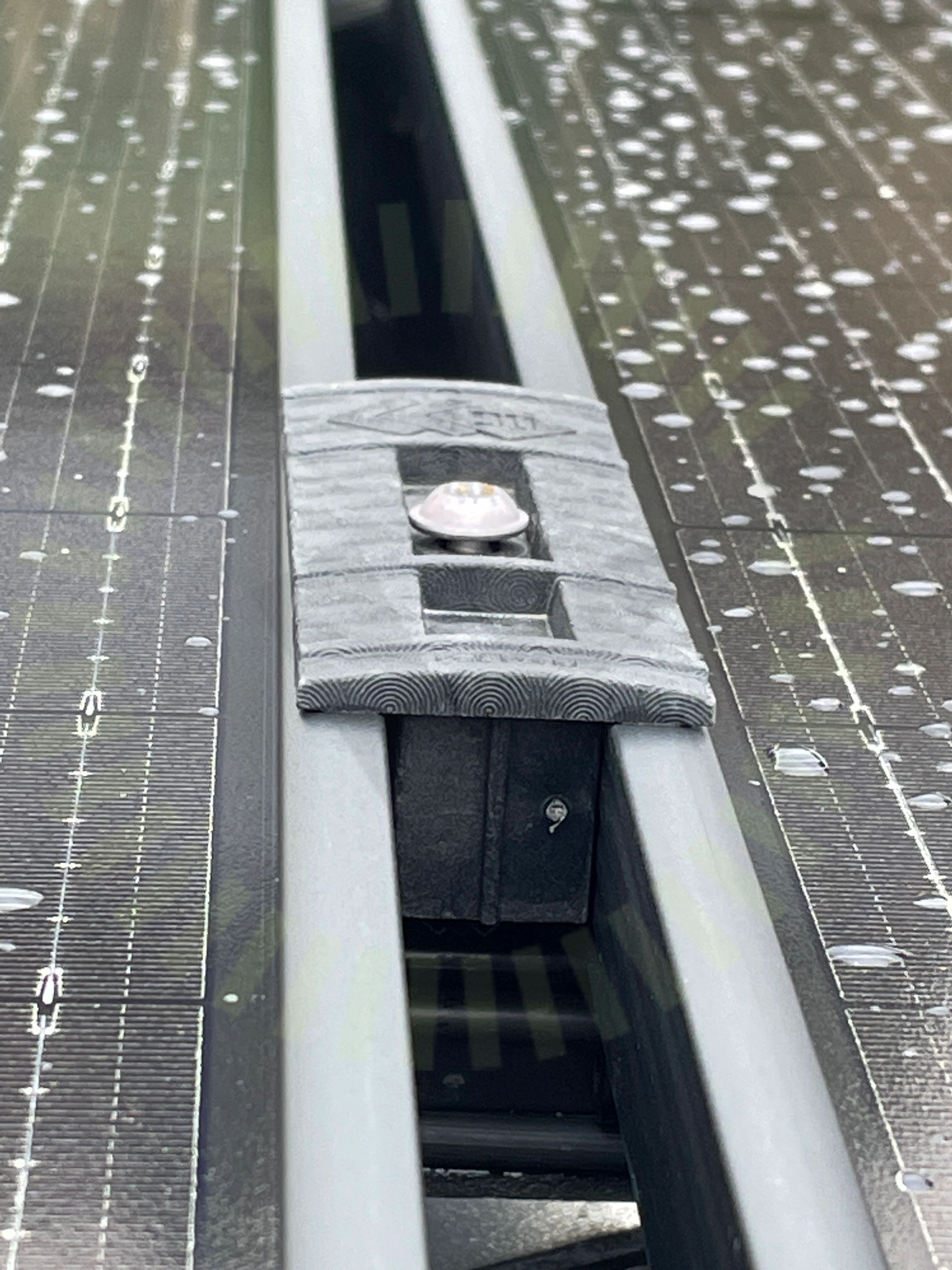

2.7 Mittklämmor

Inte godkänd

Mittfästen är inte monterade enligt tillverkarens anvisningar.

Godkända kontrollpunkter

15/24

Klämmans placering i skena

Läktinfästning

Panelramens höjd

Skada på klämmor

Skador

Shims

Skenornas infästning

Skenskarvar

Säkerhetsavstånd

Takkrokarnas CC

Takkrokarnas CC skenstart

Takkrokstyper

Termisk brytpunkt skenor

Väderbeständigt material

Ändklämmor

Ej tillgängligt vid besiktning

2/24

DC kabel förläggning

Takgenomföring

Tak 1, Huawei: SUN2000P - 450W

Tak 1, Risen: RSM40-8 385-405W

Anmärkningar

2/17

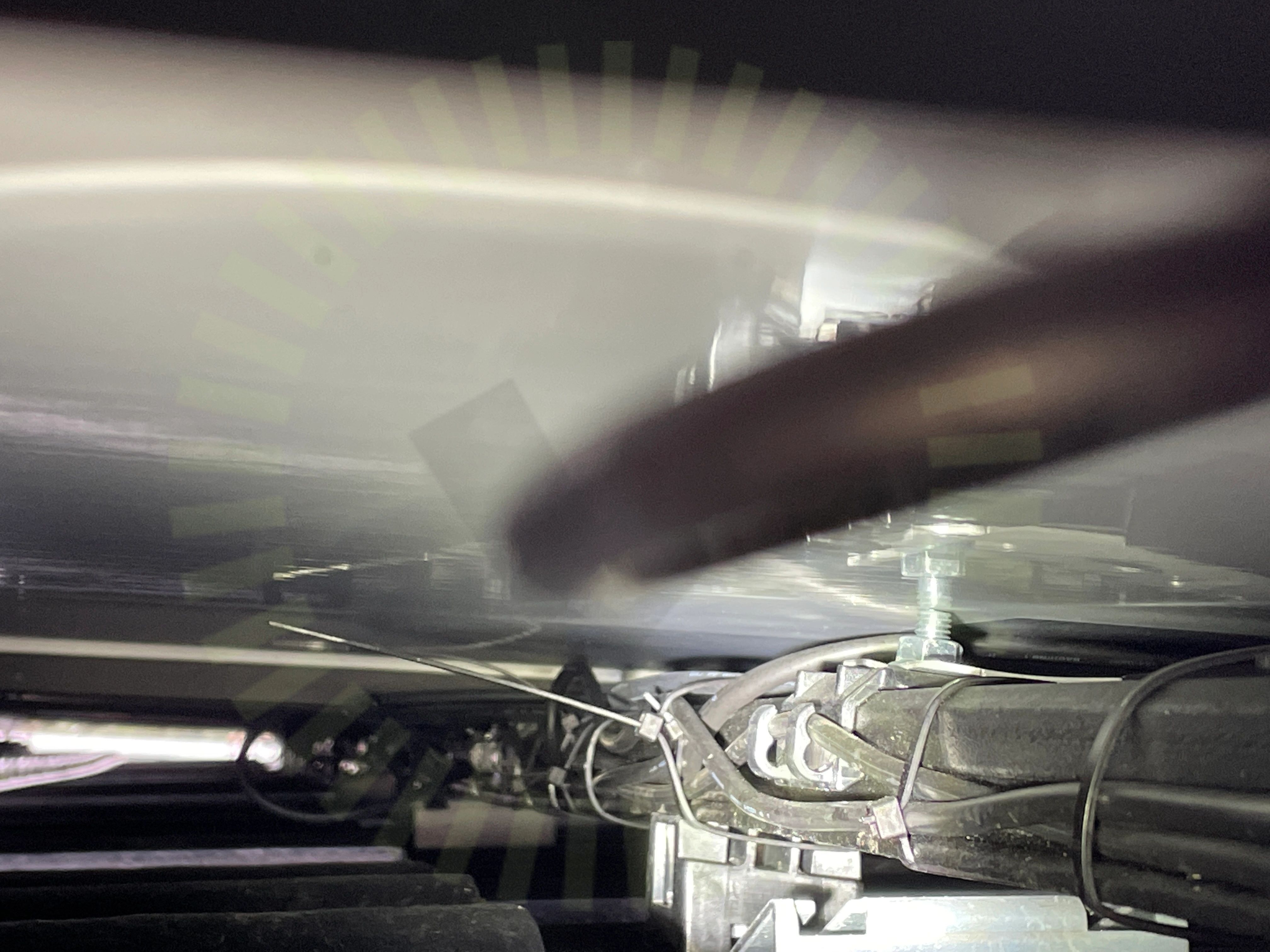

4.1 Föremål mot bakstycke

Inte godkänd

Föremål trycker mot panelens bakstycke. Detta kan skada panelen och påverka panelen långsiktigt.

4.2 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

PV module installation and maintenance manual A1 2023 sida 26.

Godkända kontrollpunkter

15/17

Avstånd till hav

Avstånd till yta

Dräneringshål

Förbindelse av kontakter

Klämmornas storlek

Klämmornas överlappning

Kontakter

Kopplingslåda

Panelramar separerade

Punktbelastning

Skador

Skugga

Spänningar i ram

Stress på kontakter

Strängförläggning

Varselmärkning

Anmärkningar

1/4

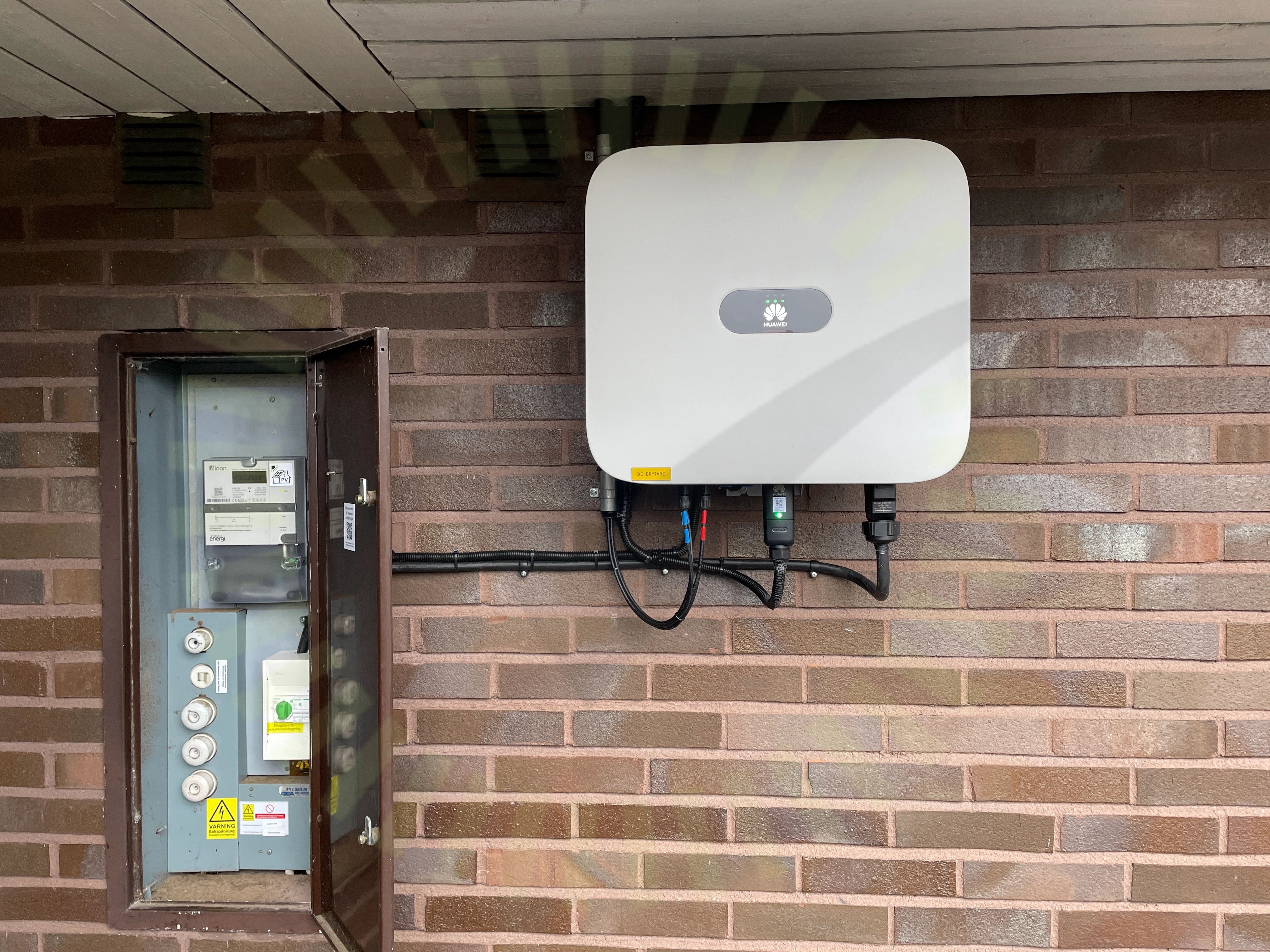

5.1 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

Godkända kontrollpunkter

3/4

Informering av solceller

Tillförlitligt fäst

Varning för backspänning

Växelriktare

Anmärkningar

1/30

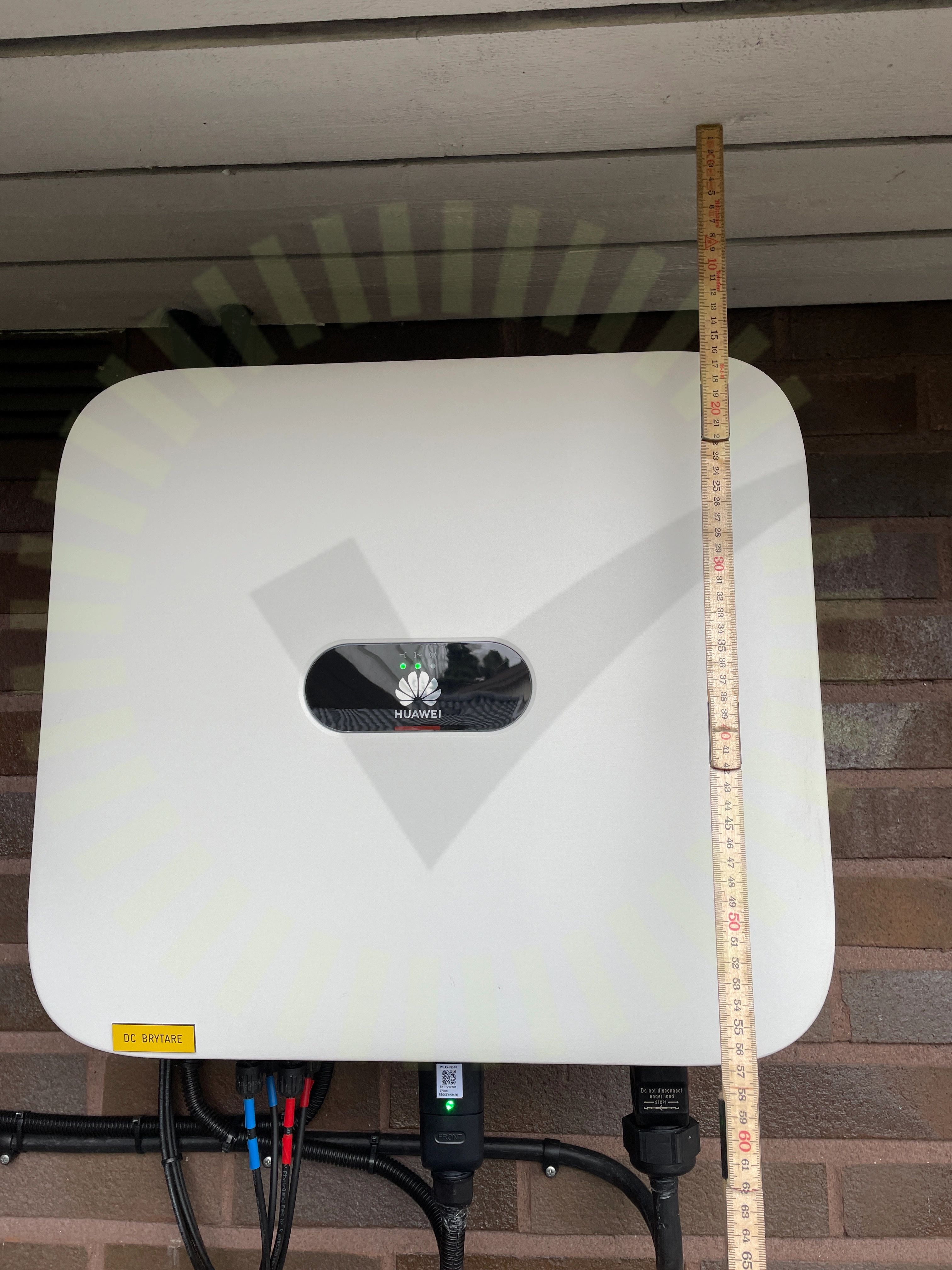

6.1 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.

https://support.huawei.com/enterprise/en/doc/EDOC1100150830/63e39280/space-requirements

Godkända kontrollpunkter

29/30

AC Anslutning Växelriktare

AC Böjradie

AC Genomföringar

AC Kablage dimensionering

AC Kablage förläggning

AC kablage skada

AC kablage skarp kant

Avstånd till havet

Bakomliggande material

DC Genomföringar

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skada

DC Kablage skydd

DC Kontakter

DC Kontakter anslutning

DC Kontakter förskruvning

DC Kontakter stress

Fastsäkring av produkt

Förskruvning

Huvudsäkring

Infästning

Jordning av chassi

Ledare Fastspända

Märkning

Säkringsdimension

Ventilation

Väderskydd

Växelriktarens IP klassning
