Besiktningsrapport

9.0

Installation av

1KOMMA5°

Datum

19 juni 2024

Ort

Göteborg, Västra Götalands län

Kopplingslåda böjradie

Kabeluppfästning

Skenskarvar

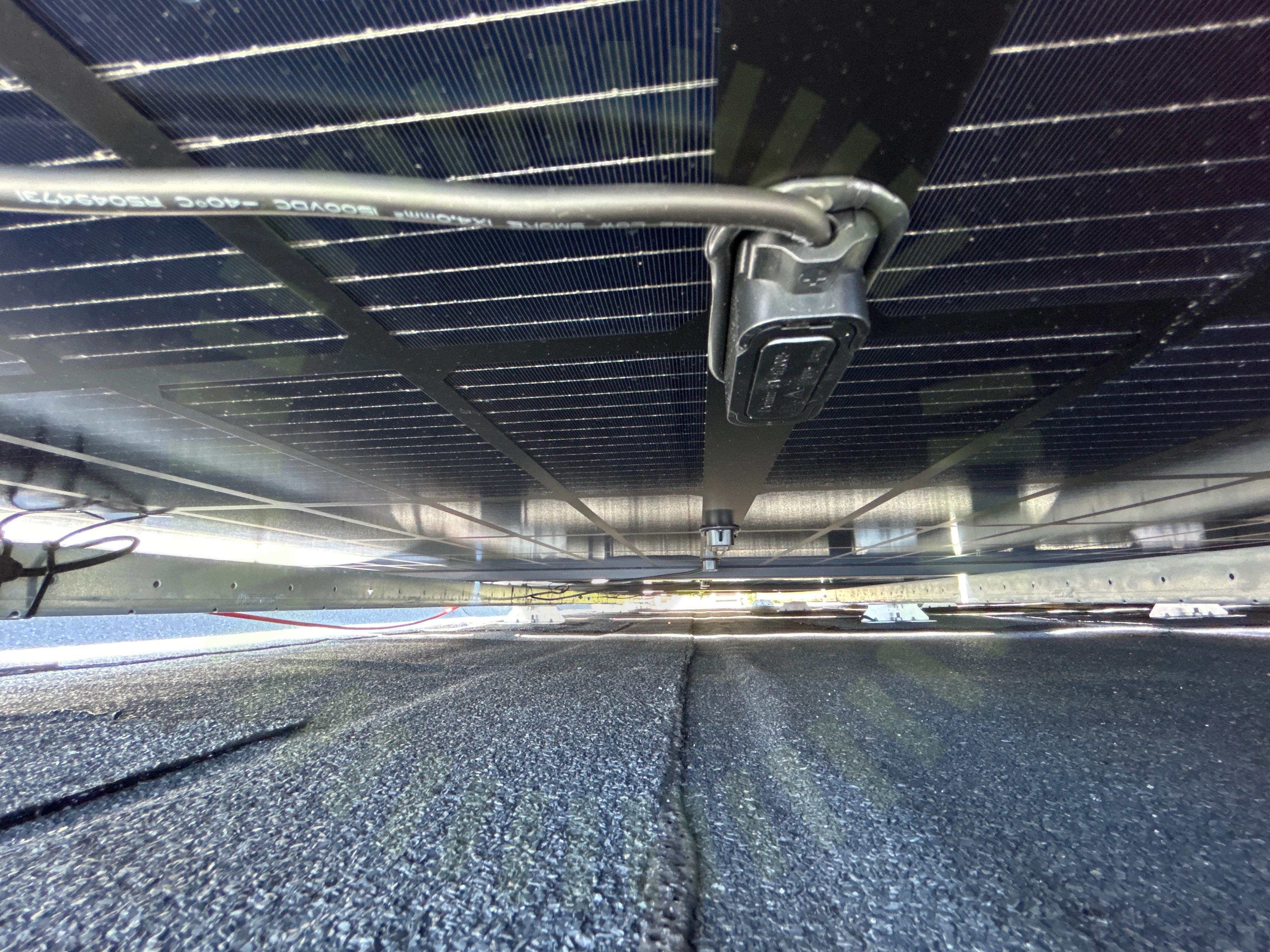

+ 12

87% godkända

13% ej godkända

Om installationen

Paneler

Denim: U N3 XXX BBG 108H

Montagesystem

Weland Stål: Papptak

Växelriktare

SunGrow: SH5-10RT

Batteri

SunGrow: SBR(XXX)

Tillbehör

Undercentral

Tillbehör

CHINT: Sungrow DTSU666

Tillbehör

Säkerhetsbrytare AC

Installerad av 1KOMMA5° som har ett medelhögt snittbetyg på 8.6 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Batteri (16)Smartmätare (4)Säkerhetsbrytare AC (8)Tak 1, Denim: U N3 XXX BBG 108H (30)Tak 1, Weland Stål: Papptak (29)Undercentral (8)Varselmärkning (4)Växelriktare (37)

Allmänt

Godkända kontrollpunkter

3/3

Avtal

Mätprotokoll DC

Strängschema

Batteri

Anmärkningar

1/16

2.1 Närliggande objekt

Inte godkänd

Batteriet har inte rätt avstånd till omkringliggande material.

SBR064-256-UEN-Ver19-202302, Sida 15

Godkända kontrollpunkter

15/16

Batteri PE

Batterimodul

Combiner box

DC anslutning

Fastsäkring av produkt

Lock och sidoskydd

Rakt stående

Sammansättning av komponenter

Signalkabel batteri

Skador

Smartmätare

Tillgång till batteriet

Uppfästning av kablage

Utrymme

Väderskydd

Smartmätare

Godkända kontrollpunkter

4/4

Anslutning av smartmätare

Fastsäkring av produkt

Signalkabel till växelriktaren

Skador signalkablage

Säkerhetsbrytare AC

Anmärkningar

1/8

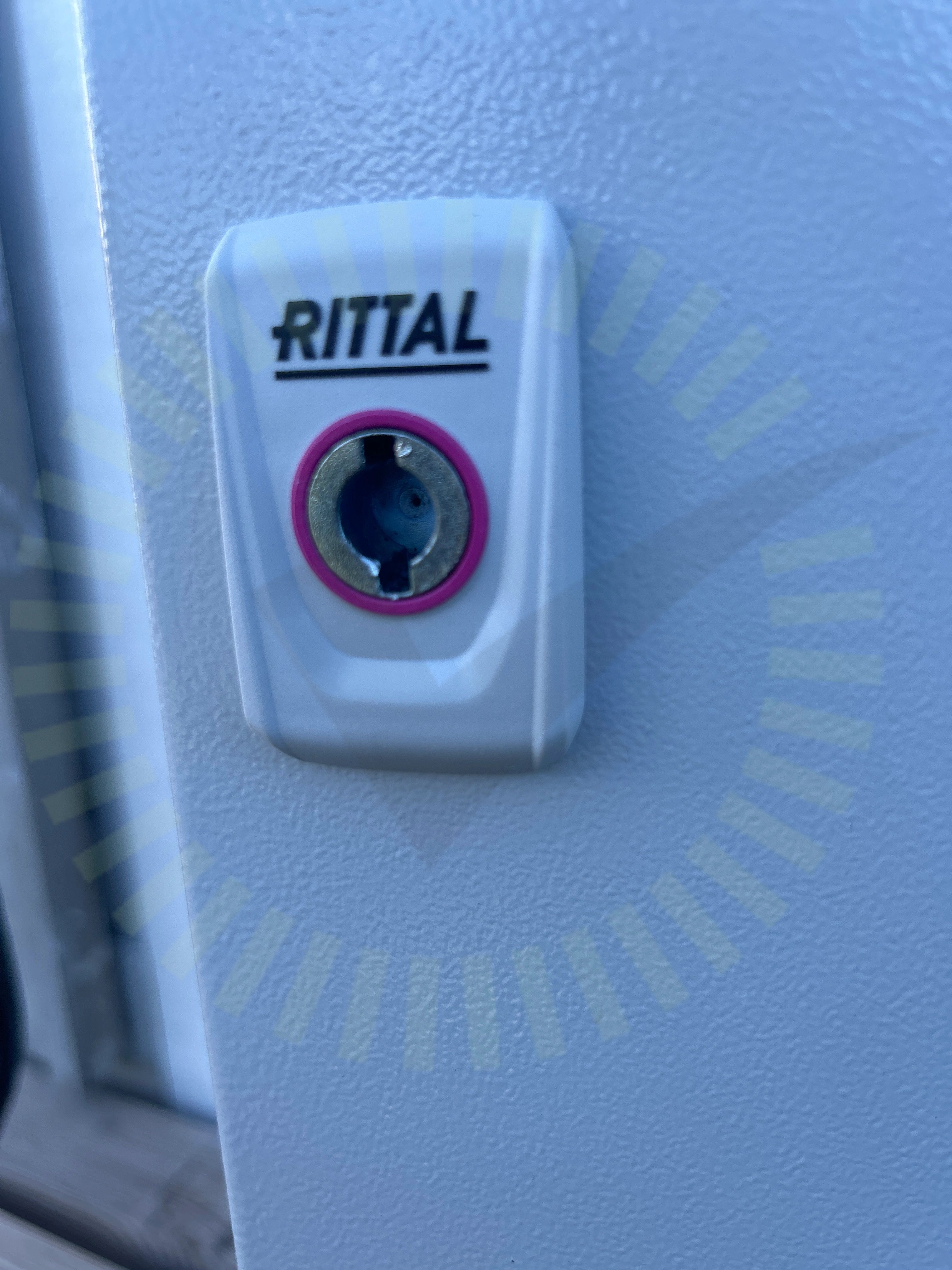

4.1 Kapsling ac-brytare

Inte godkänd

Trasigt vred till säkerhetsbrytare. Kund saknar även nyckeln till kapslingen.

Godkända kontrollpunkter

7/8

Anslutningar i brytare

Egenskaper

Identifiering

Infästning

Kabelinföringar

Placering Säkerhetsbrytare

Skada vid brytare

Tak 1, Denim: U N3 XXX BBG 108H

Anmärkningar

3/22

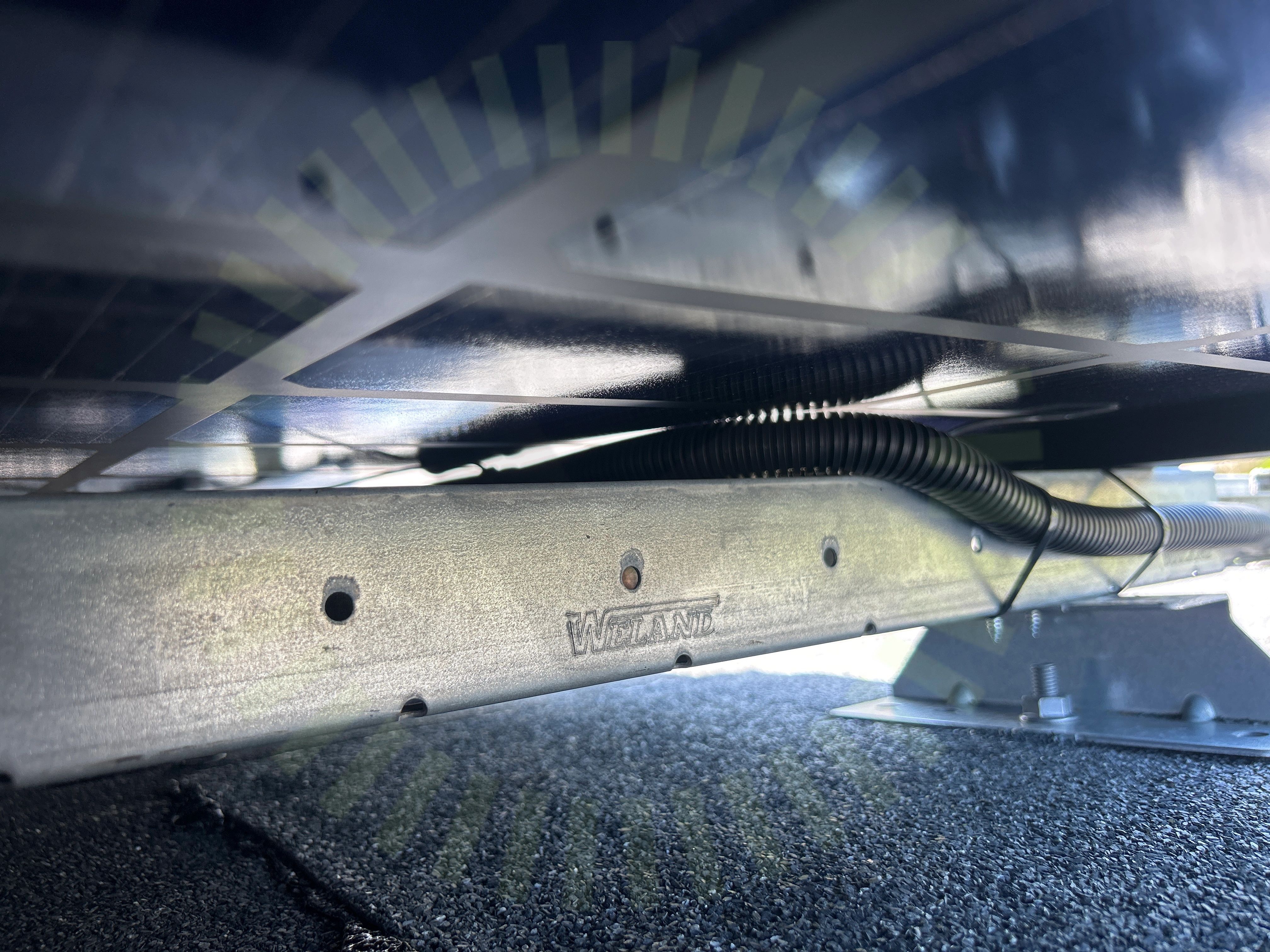

5.1 Föremål mot bakstycke

Inte godkänd

Föremål trycker mot panelens undersida.

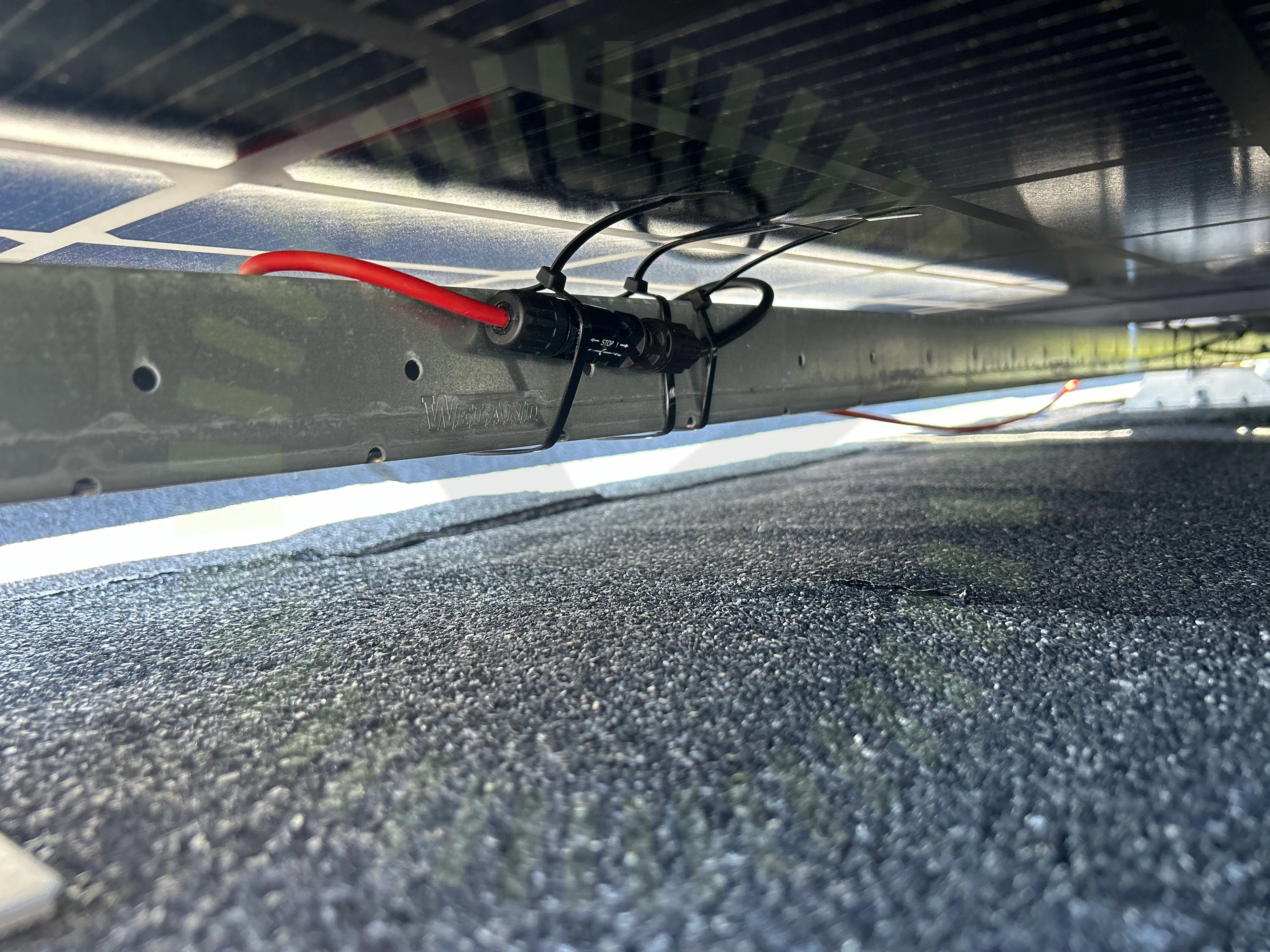

5.2 Kontaktdon

Inte godkänd

Buntband får inte placeras över kontaktdonens hölje.

5.3 Kopplingslåda böjradie

Inte godkänd

Böjradien från kopplingslådan är för skarp.

SS 436 40 00 (522.8.3)

Godkända kontrollpunkter

19/22

Avstånd till hav

Dräneringshål

Förbindelse av kontakter

Klämmornas placering

Klämmornas överlappning

Panelkablagets böjradie

Panelramar separerade

Skador på panel

Skugga

Spänningar i ram

Stress på kontakter

Strängförläggning

Tak 1, Weland Stål: Papptak

Anmärkningar

5/21

6.1 Klämmor rätt förläggning

Inte godkänd

Fästen ligger inte korrekt i skenan.

MA5111 Sid 1 (1) | Version 5 - 231109

6.2 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

SS 436 40 00 (712.522.101)

6.3 Svetsning av papp

Inte godkänd

Takpappen svetsad ovan infästningsplattorna är inte utfört tillfredställande.

Weland Stål: Tätplåt (MA1008) Version 3 22.02.18

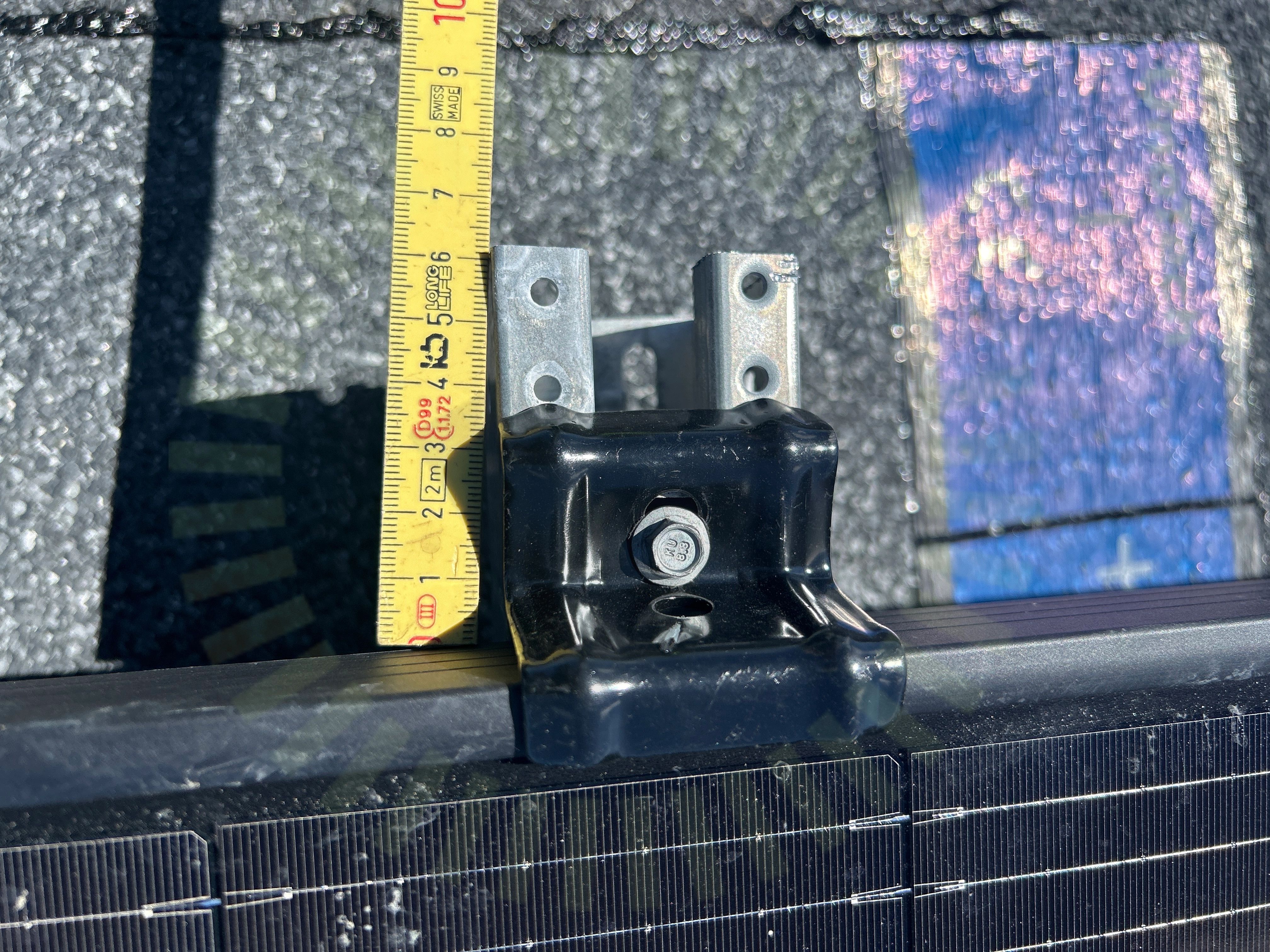

6.4 Ändklämmor skena

Inte godkänd

För lite skena sticker ut från slutet av panelkanten.

MA5111 Sid 1 (1) | Version 5 - 231109

6.5 Skenskarvar

Inte godkänd

Sammankopplingen mellan skenorna är inte korrekt installerad.

MA5103 Sid 1 (2) | Version 7 - 230914

Godkända kontrollpunkter

16/21

Använd tätskiktsduk

CC infästningar

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Infästning

Infästning i råspont

Kabeldragning mellan takytor

Mittklämmor

Placering

Skador

Skenornas infästning

Skenornas överhäng

Skenors avstånd till varandra

Snö- och Vindlastberäkning

Väderbeständigt material

Undercentral

Anmärkningar

1/6

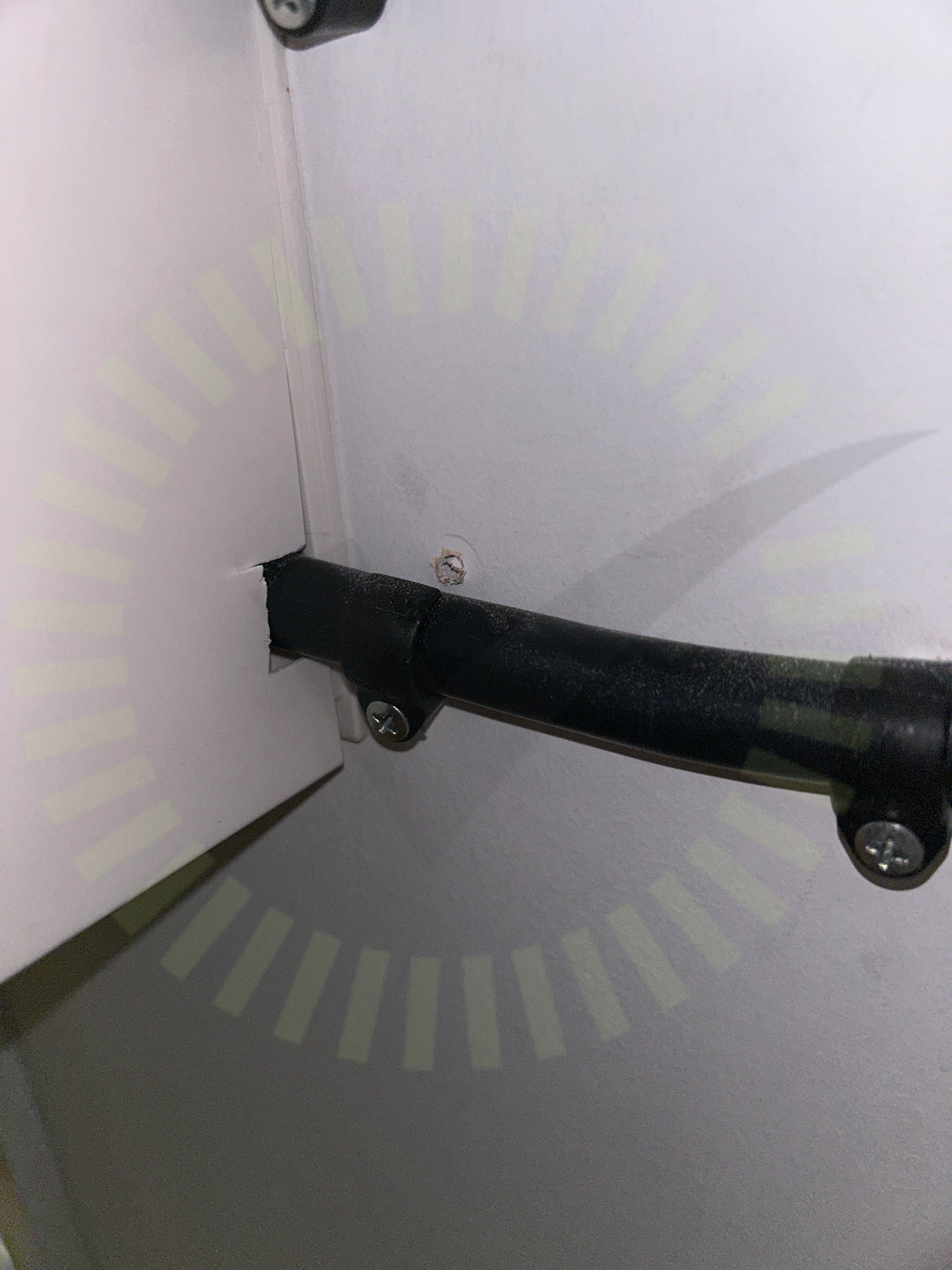

7.1 Kabelinföringar

Inte godkänd

För litet hål taget i kapslingen och kabeln tar då i locket.

Godkända kontrollpunkter

5/6

Femledarsystem

Infästning

IP-Klassning

Placering

Skydd mot beröring

Varselmärkning

Anmärkningar

2/4

8.1 Missvisande varselmärkning

Inte godkänd

Missvisande varselmärkning. Likspänning förekommer inte på markerad plats.

8.2 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

2/4

Informering av solceller

Varning för backspänning

Växelriktare

Anmärkningar

3/37

9.1 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.

SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 36

9.2 Fastsäkring av produkt

Inte godkänd

Växelriktaren är inte fastsäkrad ordentligt.

SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 40

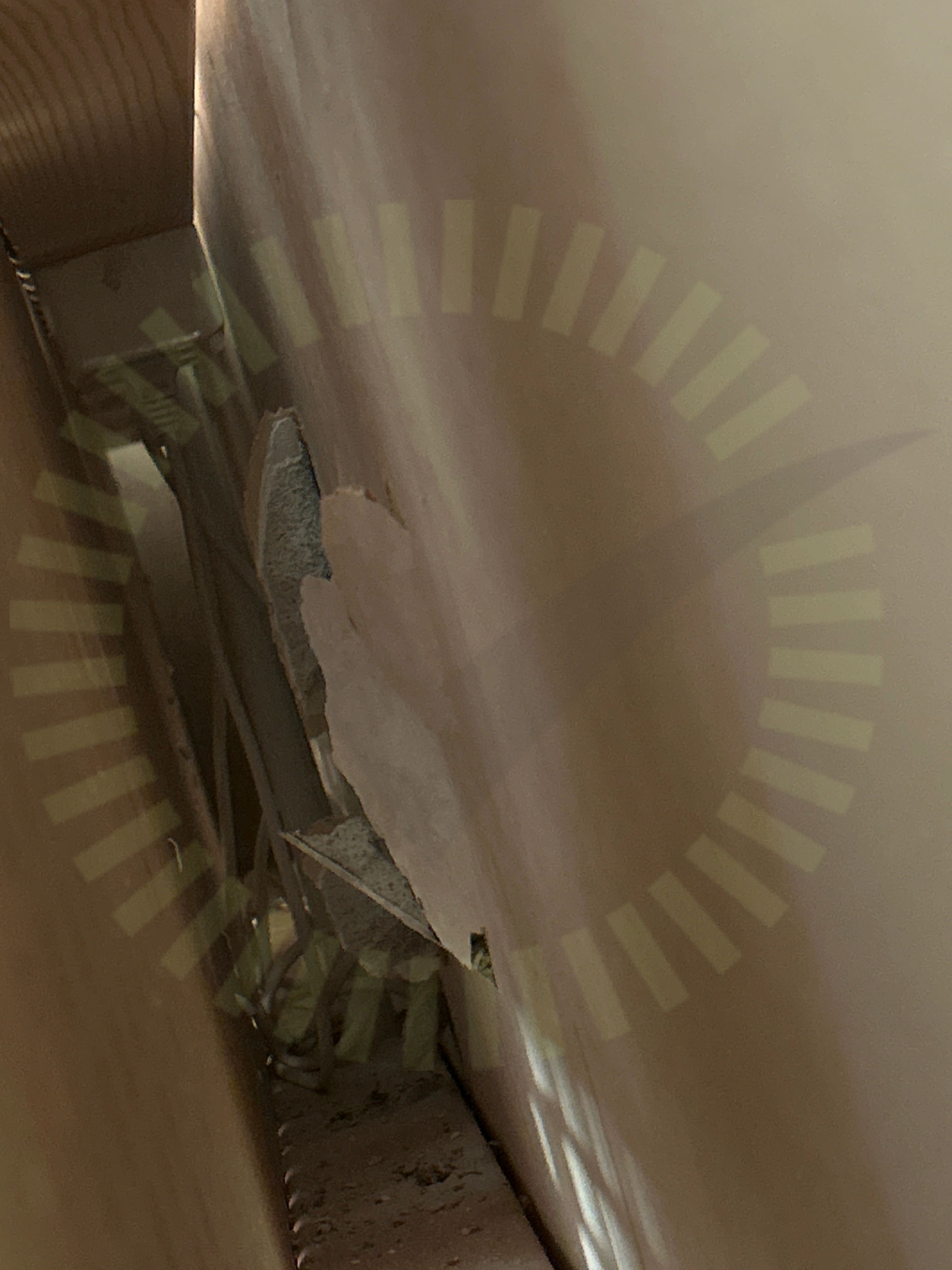

9.3 Skador vägg

Inte godkänd

Skador på bakomliggande vägg i samband med växelriktar-montage.

Godkända kontrollpunkter

34/37

AC kablage förläggning

AC Kablage förläggning

Anslutning av ledare

Anslutning av växelriktare

Bakomliggande material

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Kontakter

DC Max Spänning

DC Max Ström

DC Min Spänning

Dubbel matning

Enkelisolerade ledare

Förskruvning

Genomföringar

Huvudsäkring

Identifiering

Infästning

Jordning av chassi

Kabeldimensionering

Kablagets böjradie

Likspänningskomponenter

Mekanisk påverkan

Placering

Skadat kablage

Skarp kant

Stress på kontakter

Strängdesign

Säkringsdimension

Tillgänglighet

Väderbeständigt material

Väderskydd

Växelriktarens IP klassning
