PrivatFöretagLeverantör
Jämför leverantörerEnergy Effective SolutionsBesiktningsrapport i Sigtuna

Besiktningsrapport

8.8
x

Installation genom

Energy Effective Solutions

Datum

1 februari 2024

Ort

Sigtuna, Stockholms län
Takkrokarnas CC
Takkrokarnas CC
Växelriktarens IP klassning
Växelriktarens IP klassning
Klämmornas placering
Klämmornas placering
+ 1
+ 1
94% godkända6% ej godkända

Om installationen

PanelerAstronergy: CHSM54M(BL)-HC
MontagesystemWeland Stål: Råspont
VäxelriktareGroWatt: MOD 3-10KTL3-XH
TillbehörSäkerhetsbrytare AC
Energy Effective Solutions

Installerad av Energy Effective Solutions som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmän (3)Astronergy: CHSM54M(BL)-HC (17)GroWatt: MOD 3-10KTL3-XH (39)Säkerhetsbrytare AC (7)Weland Stål: Råspont (22)

Allmän

Godkända kontrollpunkter

3/3
AvtalMätprotokoll DCSträngschema

Astronergy: CHSM54M(BL)-HC

Anmärkningar

1/17
Klämmornas placering

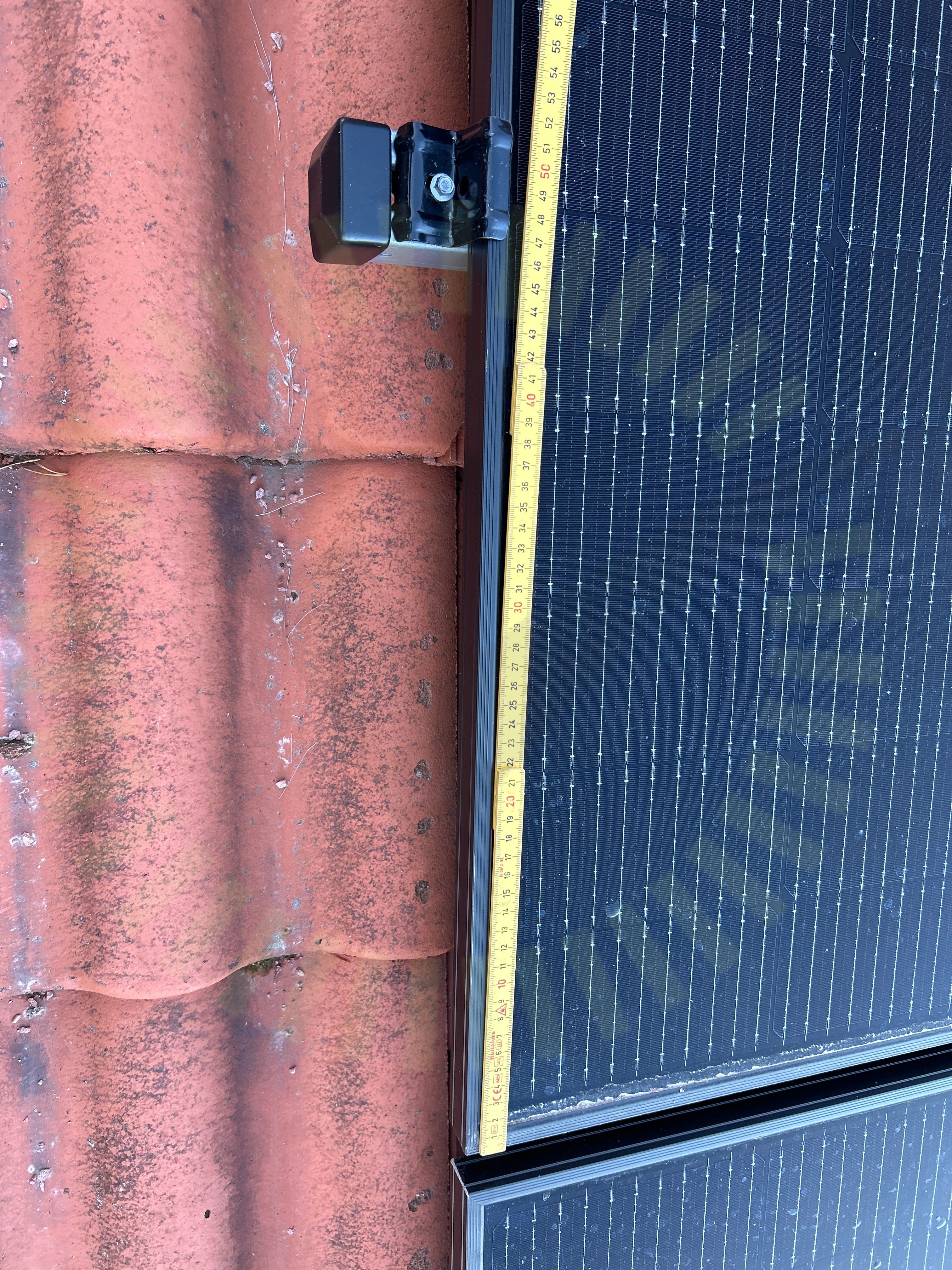

2.1 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

Astronergy Crystalline Silicon PV Module Installation Manual. Rev 1.1, January 2023, Sida 16-17

Godkända kontrollpunkter

16/17
Avstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas storlekKlämmornas överlappningKontaktdonKopplingslåda böjradiePanelkablaget böjradiePanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning

GroWatt: MOD 3-10KTL3-XH

Anmärkningar

3/39

3.1 Dubbel matning

Inte godkänd

Huvudledning till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln kan hantera.

SS 436 40 00 (312.2.1.2 / 512.1.2)
Väderskydd

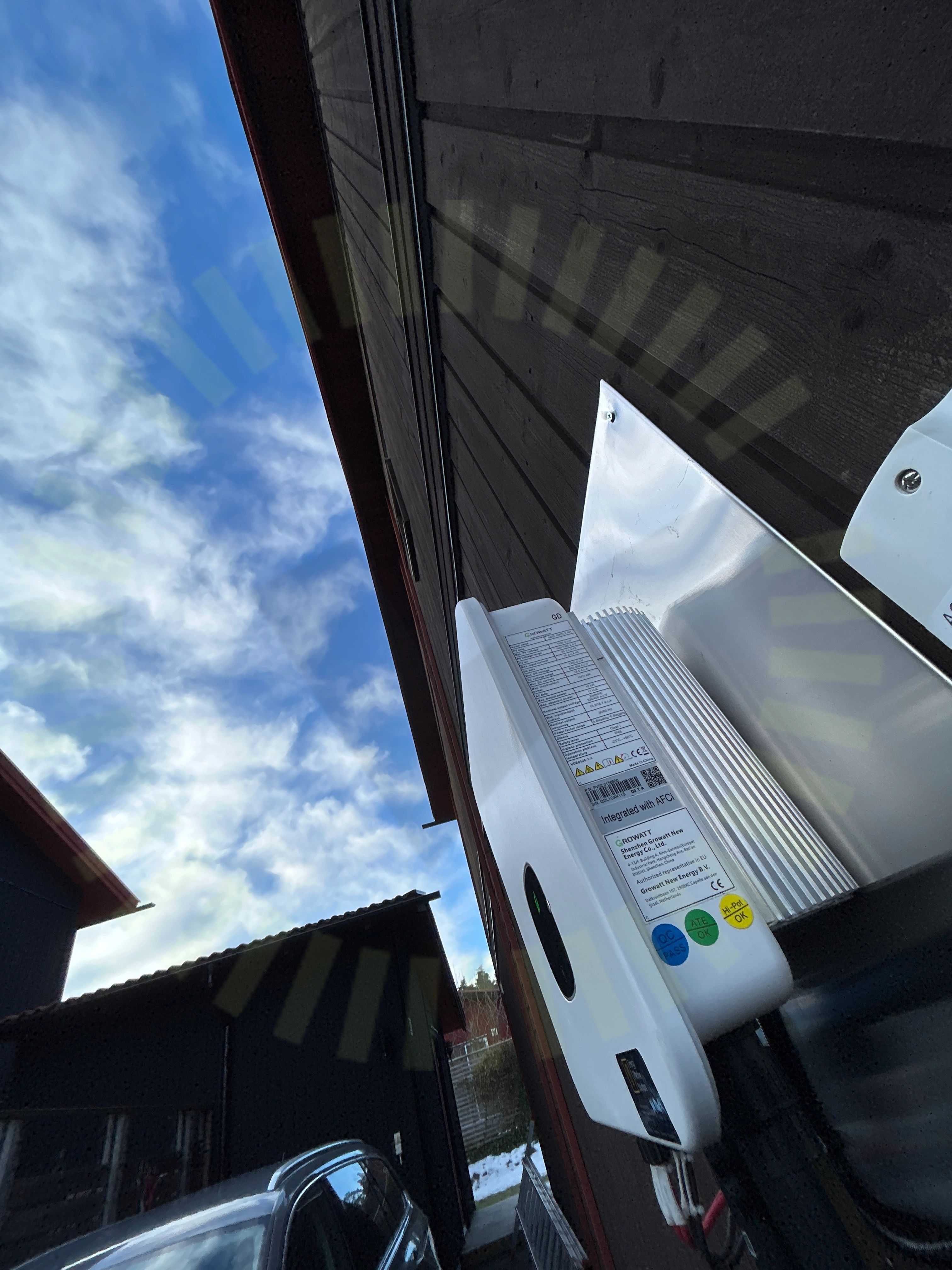

3.2 Väderskydd

Rekommendation

Tillverkaren rekommenderar inte att växelriktaren placeras utan väderskydd.

MOD 3-10KTL3-XH User Manual EN 2022.11.23, Sida 13
Växelriktarens IP klassning

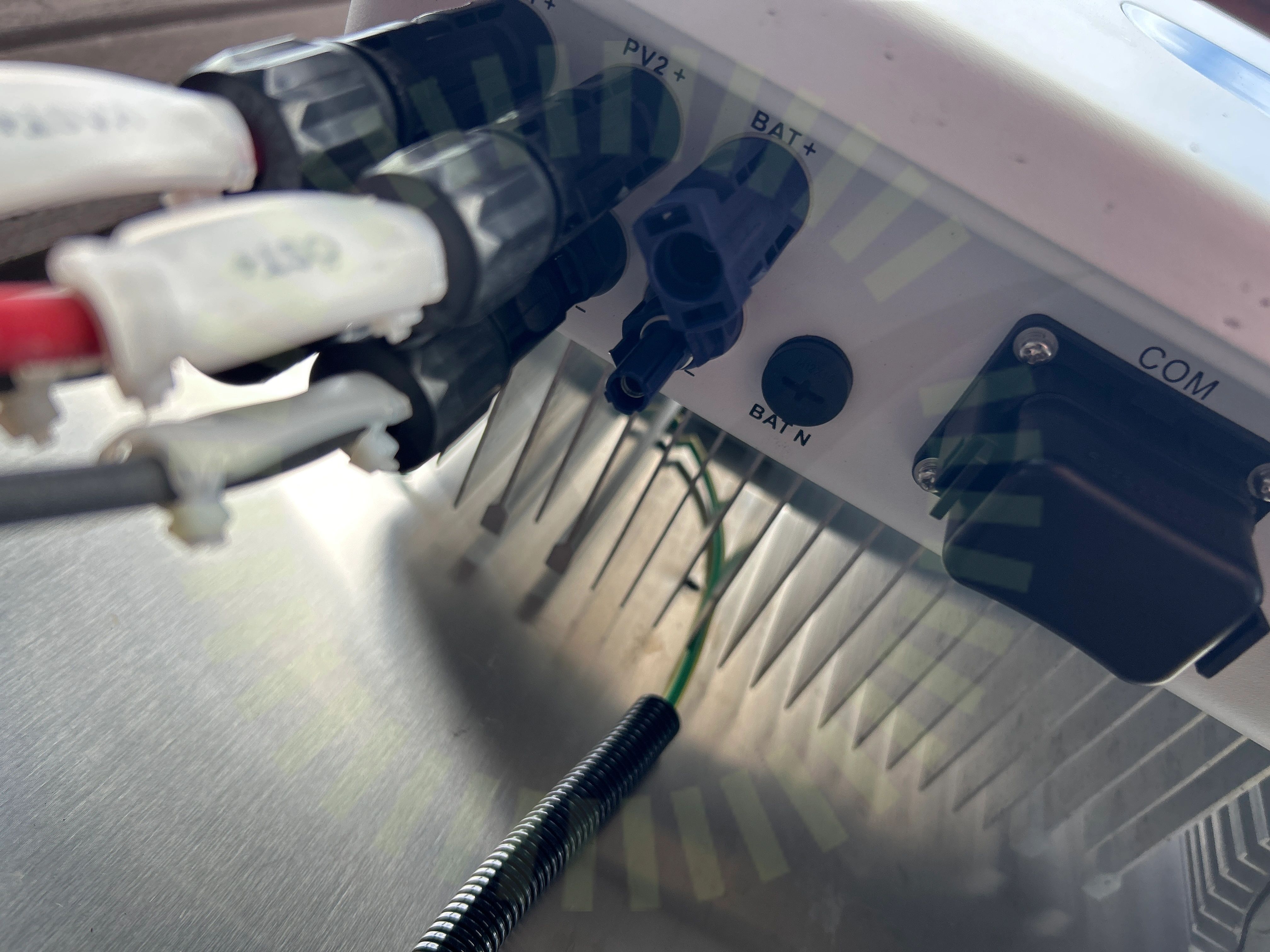

3.3 Växelriktarens IP klassning

Inte godkänd

Oanvända ingångar är inte pluggade.

Godkända kontrollpunkter

36/39
AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInformering av solcellerInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanMissvisande varselmärkningSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVarning för backspänningVarning för likspänningVäderbeständigt material

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/7
Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare

Weland Stål: Råspont

Anmärkningar

3/22
Kabeluppfästning

5.1 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd. Kablar hänger långa sträckor utan uppfästning.

SS 436 40 00 (712.522.101)
Takkrokarnas CC

5.2 Takkrokarnas CC

Inte godkänd

Takkrokarnas avstånd till varandra överstiger måttet angivet i Snö- och vindlastberäkningen.

Snö- och vindlastberäkning

5.3 Underbyggnad

Inte godkänd

Råspont är för klen för den beräknade lasten. Komplettering med fler infästningar behövs.

Produktdatablad solpanelsfäste PD5117 | Version 1 - 230127 | Sid 1 (1)

Godkända kontrollpunkter

18/22
DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmor rätt förläggningMittklämmorPlaceringRåspontsinfästningSkadorSkenornas infästningSkenornas överhängSkenors avstånd till varandraSkenskarvarSnö- och VindlastberäkningTvådelad TakkrokUnderliggande takpannaVäderbeständigt materialÄndklämmor skena

Ej tillgängligt vid besiktning

1/22
Takgenomföring
