Besiktningsrapport

9.3

Installation av

Takkraft

Datum

11 juni 2024

Ort

Vallentuna, Stockholms län

Fästens placering

Föremål mot bakstycke

PEN-ledare

+ 3

91% godkända

9% ej godkända

Om installationen

Paneler

DMEGC: DM(XXX)M10RT-B54HBT

Montagesystem

ESDEC Lutande Panntak

Växelriktare

SigenEnergy: SigenStor EC 5.0-25.0 TP

Tillbehör

Eastron: Sigen Sensor TP-CT120-DH

Tillbehör

Undercentral

Installerad av Takkraft som har ett högt snittbetyg på 9.6 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Batteri (5)Smartmätare (6)Tak 1, DMEGC: DM(XXX)M10RT-B54HBT (18)Tak 1, ESDEC Lutande Panntak (29)Undercentral (8)Varselmärkning (4)Växelriktare (39)

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

1/3

Avtal

Batteri

Godkända kontrollpunkter

5/5

Kåpor

Placering bärighet

Sammansättning av komponenter

Skador

Tillgång till batteriet

Smartmätare

Godkända kontrollpunkter

6/6

Anslutning av CT klämmor

Fastsäkring av produkt

Matning till smartmätare

Placering av CT klämmor

Signalkabel till växelriktaren

Skador signalkablage

Tak 1, DMEGC: DM(XXX)M10RT-B54HBT

Anmärkningar

2/18

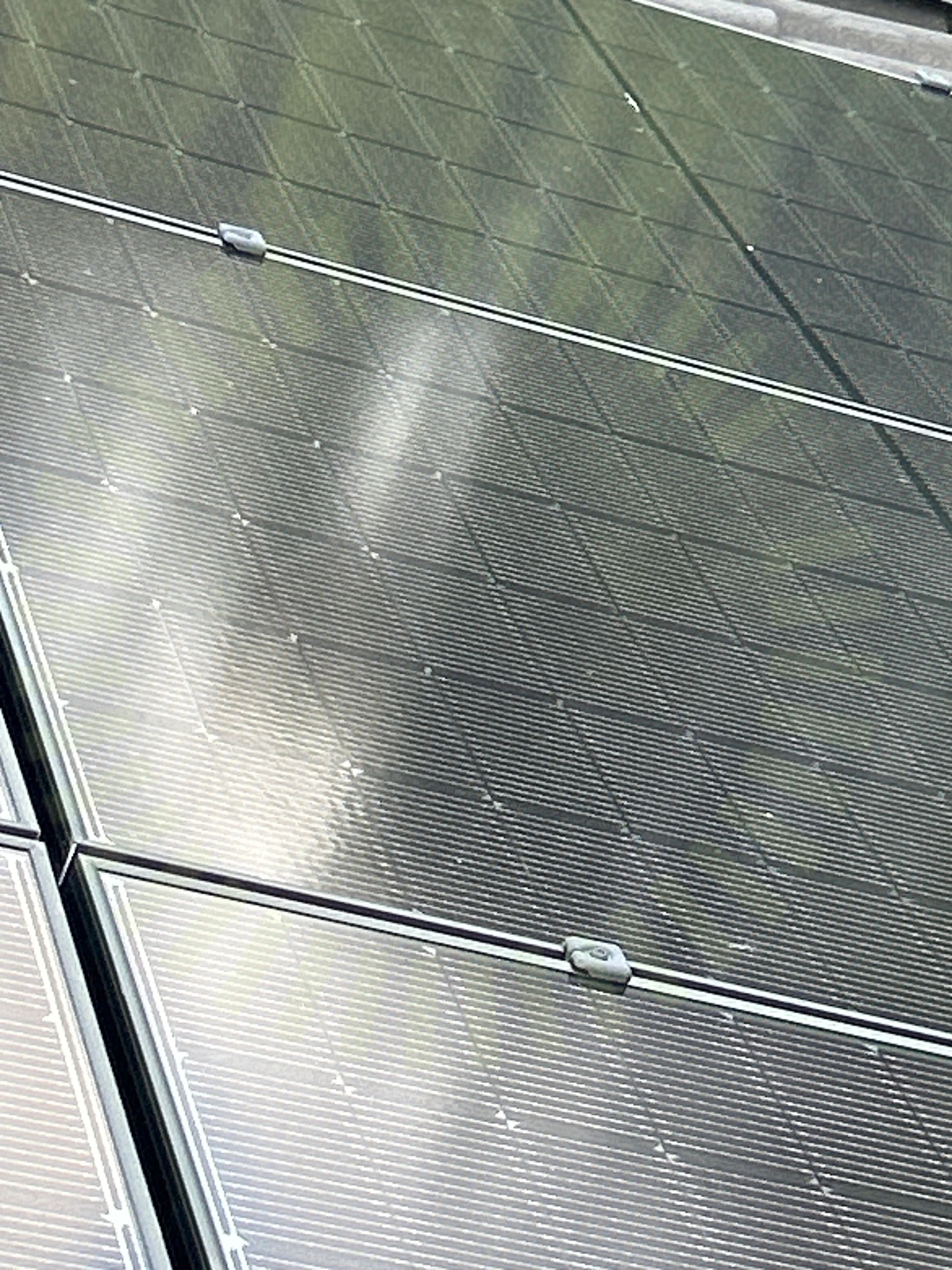

4.1 Fästens placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

DMEGC Photovoltaic Modules Installation Manual, Ver: 202311, Sida 13

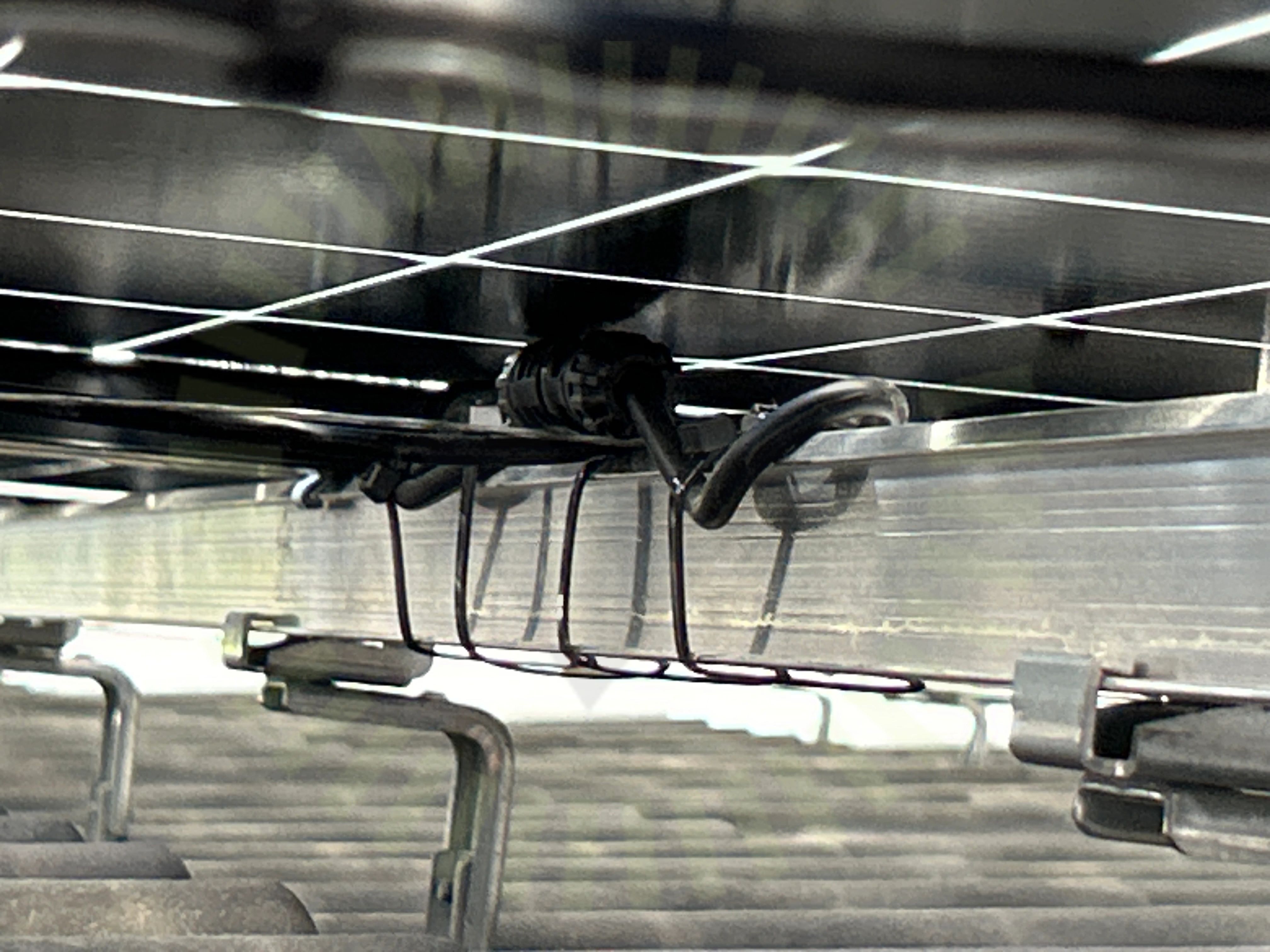

4.2 Föremål mot bakstycke

Inte godkänd

Kontakter ligger i kläm mellan skena och panelens bakstycke.

DMEGC Photovoltaic Modules Installation Manual, Ver: 202311, Sida 7

Godkända kontrollpunkter

16/18

Avstånd till hav

Avstånd till yta

Dräneringshål

Förbindelse av kontakter

Förläggning DC kontakter

Klämmans överlappning

Klämmornas storlek

Kontaktdon

Kopplingslåda böjradie

Panelkablagets böjradie

Panelramar separerade

Skador på panel

Skugga

Spänningar i ram

Stress på kontakter

Strängförläggning

Tak 1, ESDEC Lutande Panntak

Anmärkningar

3/25

5.1 Dräneringskanal

Inte godkänd

Mittklämmans dräneringskanal är inte vänd neråt.

Tillverkarens anvisningar

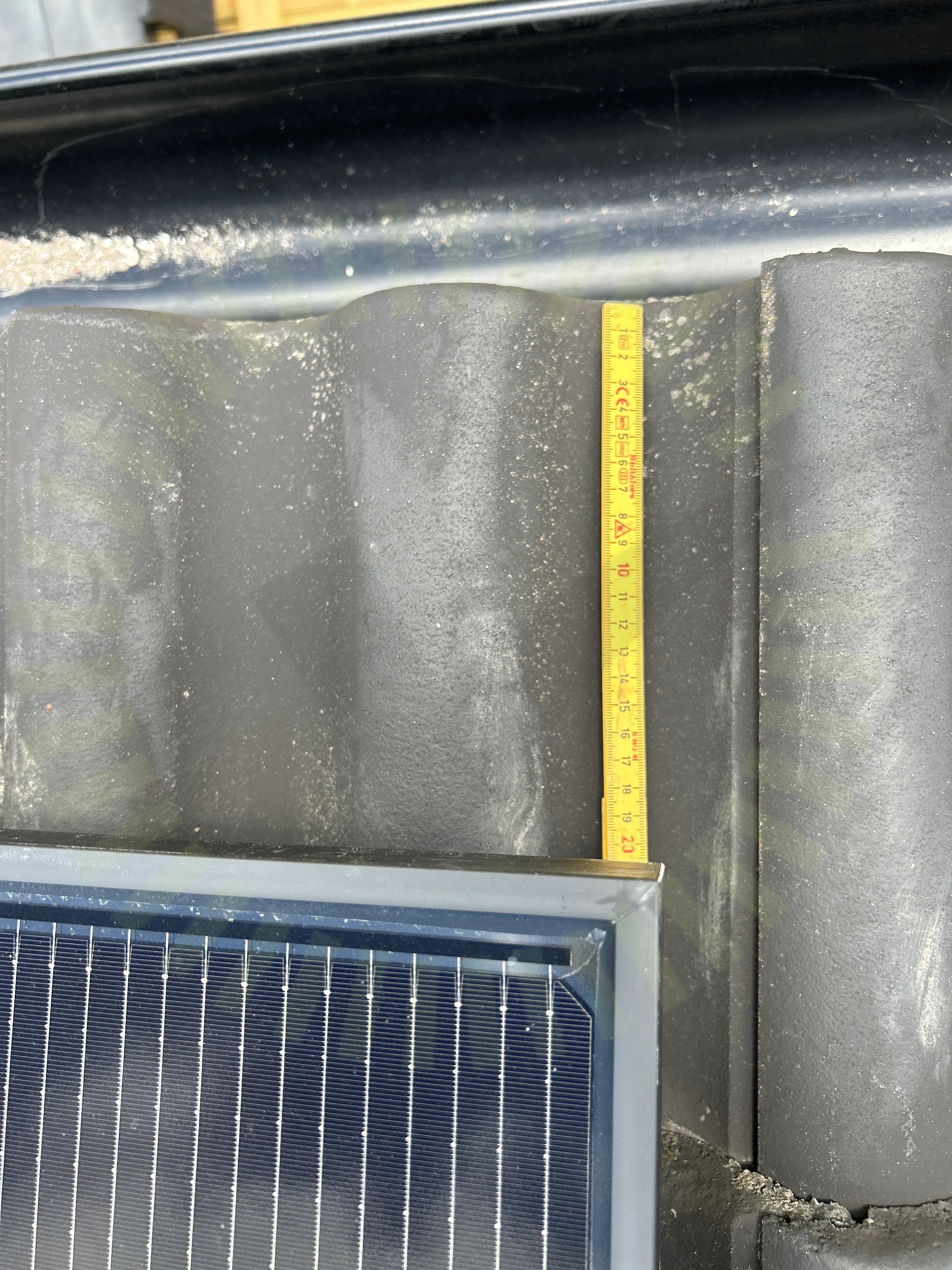

5.2 Säkerhetsavstånd

Inte godkänd

Paneler är monterade för nära takets kant.

Statement Esdec ClickFit EVO Tiled roof - minimum distance from roof ridge and gutter (county Sweden), Mars 2022.

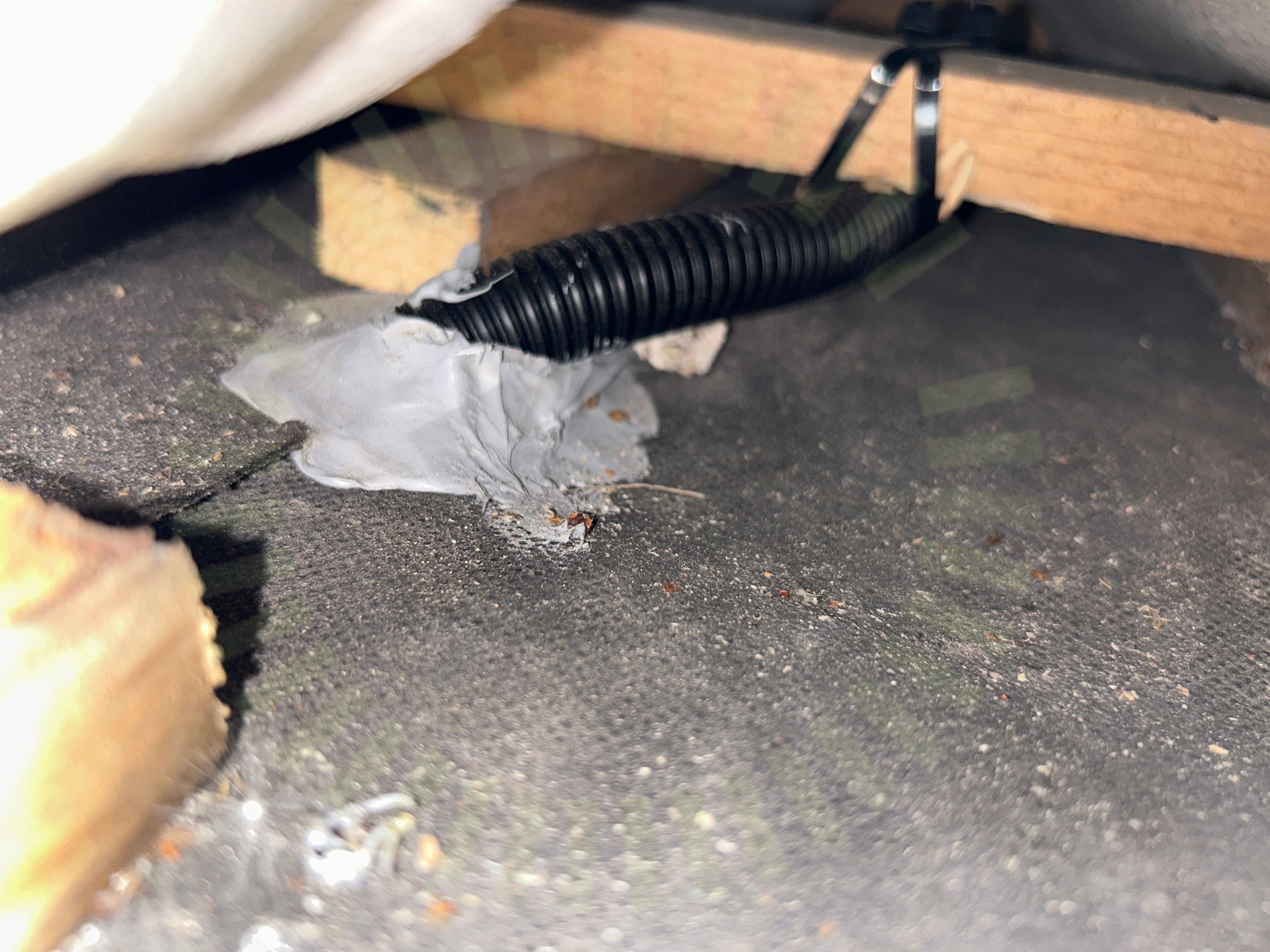

5.3 Takgenomföring

Inte godkänd

Takgenomföring är inte fackmässigt utförd.

Godkända kontrollpunkter

22/25

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Kabeldragning mellan takytor

Kabeluppfästning

Klämmans placering i skena

Läktinfästning

Mittklämmor

Panelstorlek

Skador

Skenans utstick för klämma

Skenornas infästning

Skenornas överhäng

Skenskarvar

Snö- och Vindlastberäkning

Takets lutning

Takkrokarnas CC

Takkrokens höjdjustering

Underbyggnad

Underliggande takpanna

Väderbeständigt material

Ändklämmor

Undercentral

Anmärkningar

1/6

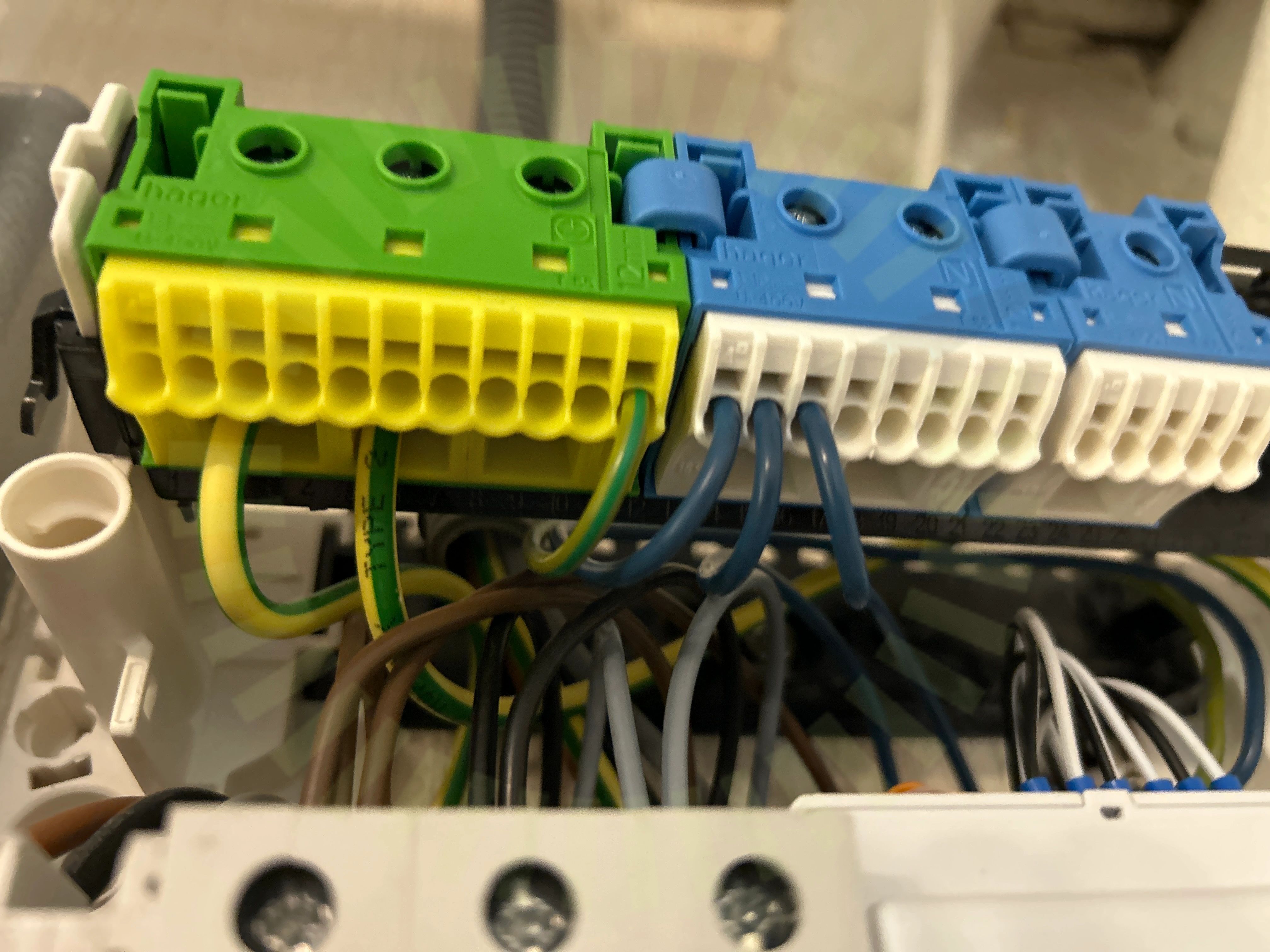

6.1 PEN-ledare

Inte godkänd

Installation utförd med fyrledarsystem. PEN ledare har felaktig dimension och är inte korrekt uppmärkt.

SS 436 40 00, utgåva 4 (543.4.1)

Godkända kontrollpunkter

5/6

Infästning

IP-Klassning

Kabelinföringar

Placering

Skydd mot beröring

Varselmärkning

Anmärkningar

1/4

7.1 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid växelriktaren.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

3/4

Informering av solceller

Missvisande varselmärkning

Varning för backspänning

Växelriktare

Godkända kontrollpunkter

37/38

AC kablage förläggning

AC Kablage förläggning

Anslutning av ledare

Anslutning av växelriktare

Avstånd närliggande objekt

Avstånd till havet

Bakomliggande material

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Kontakter

DC Max Spänning

DC Max Ström

DC Min Spänning

Dubbel matning

Enkelisolerade ledare

Fastsäkring av produkt

Förskruvning

Genomföringar

Huvudsäkring

Identifiering

Infästning

Jordning av chassi

Kabeldimensionering

Kablagets böjradie

Likspänningskomponenter

Max total effekt

Mekanisk påverkan

Placering

Skadat kablage

Skarp kant

Stress på kontakter

Säkringsdimension

Tillgänglighet

Väderbeständigt material

Väderskydd

Växelriktarens IP klassning

Ej tillgängligt vid besiktning

1/38

Strängdesign
