Besiktningsrapport

9.2

Installation av

EGEN ENERGI AB

Datum

27 april 2023

Ort

26877, Skåne län

Skenornas infästning korslager

Kabeluppfästning

Stockskruv infästning CC mått

+ 7

85% godkända

15% ej godkända

Om installationen

Paneler

Trina: TSM-DE09R.05 405-425W

Montagesystem

K2: HangerBolt CR Single Rail

Växelriktare

Huawei: SUN2000-(3-10KTL)-M1

Tillbehör

Säkerhetsbrytare AC

Installerad av EGEN ENERGI AB som har ett högt snittbetyg på 9.2 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Säkerhetsbrytare AC (6)Tak 1, K2: HangerBolt CR Single Rail (30)Tak 1, Trina: TSM-DE09R.05 405-425W (15)Varselmärkning (5)Växelriktare (33)

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

ELSÄK-FS 2022:1 (3 kap. 6 §)

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

ELSÄK-FS 2022:1 (3 kap. § 6)

Godkända kontrollpunkter

1/3

Avtal

Säkerhetsbrytare AC

Godkända kontrollpunkter

6/6

Böjradie

Egenskaper

Förskruvningar

Infästning

Placering

Rakt monterad

Tak 1, K2: HangerBolt CR Single Rail

Anmärkningar

6/29

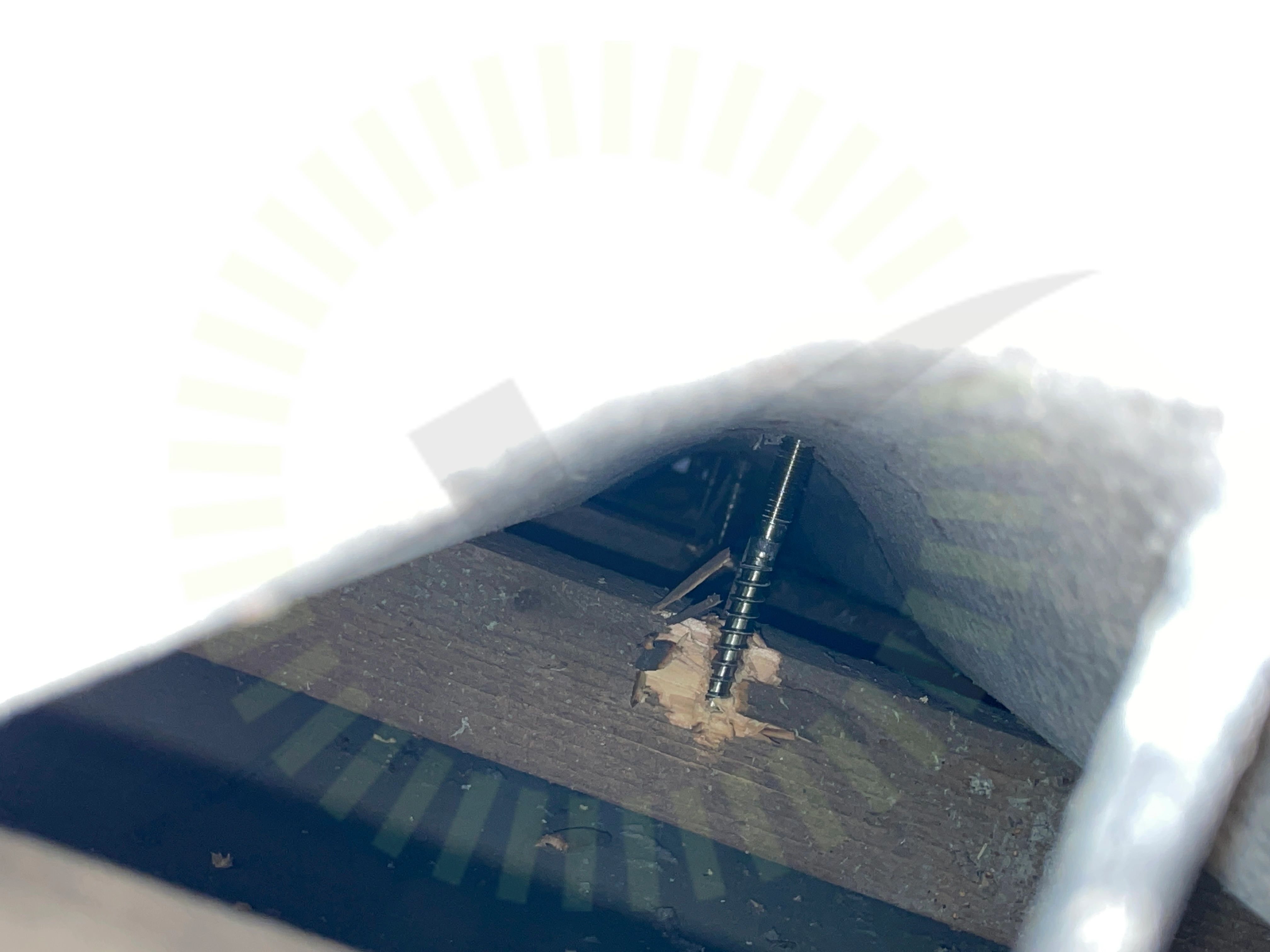

3.1 Infästning Stockskruv

Inte godkänd

Infästning av stockskruv ej korrekt.

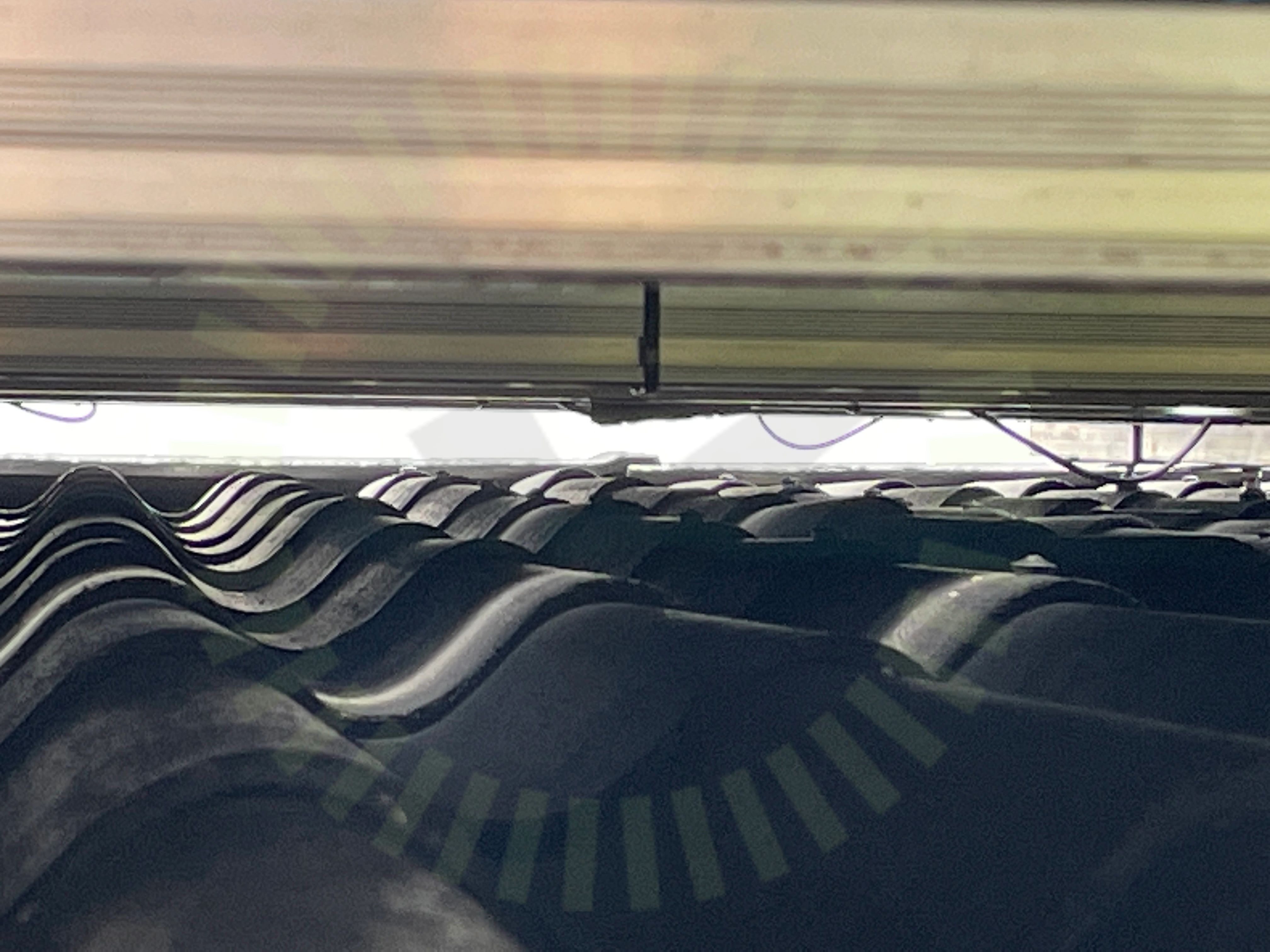

3.2 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfällig.

SS 436 40 00 (712.521.101 och 522.8.4)

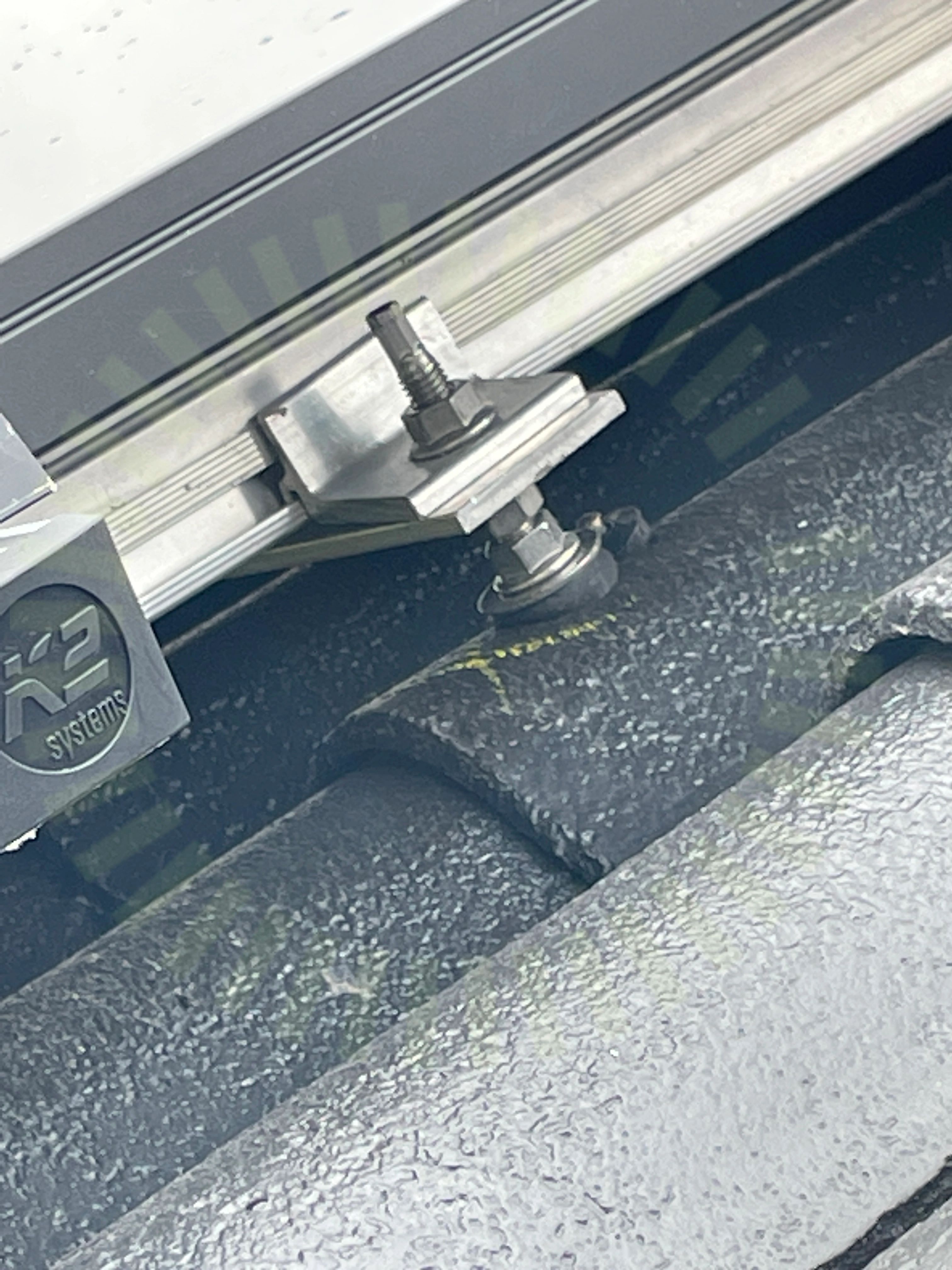

3.3 Rakt monterad

Inte godkänd

Stockskruv är ej rakt monterad. Skenan ligger inte korrekt på infästningen.

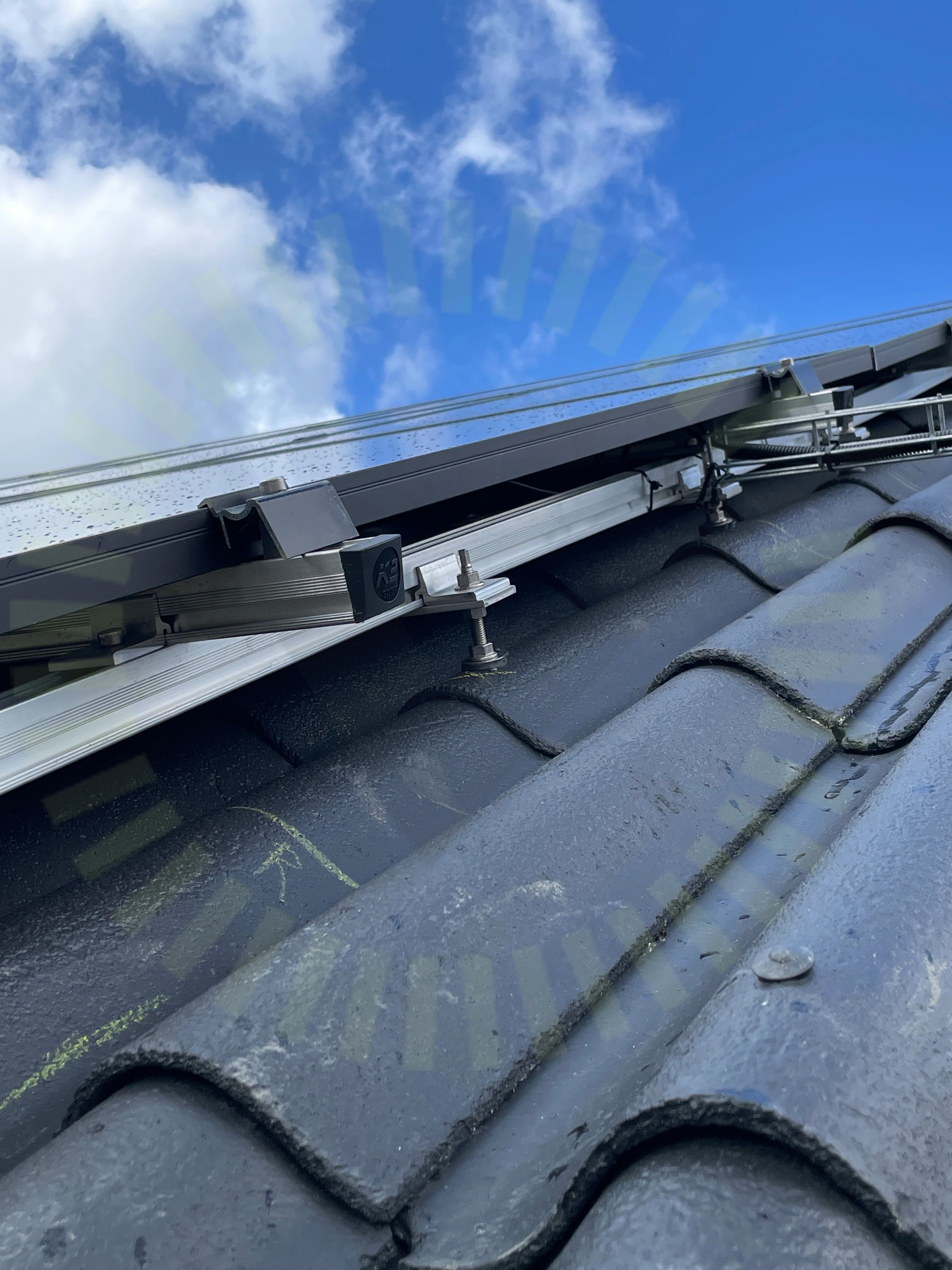

3.4 Skenornas infästning korslager

Inte godkänd

Korsskenor är inte korrekt monterade. Skenornas infästning pekar i samma riktning

SingleRail Roof Hooks Assembly en-DK-FJ-NO-SE V8 | 0922, Sida 17

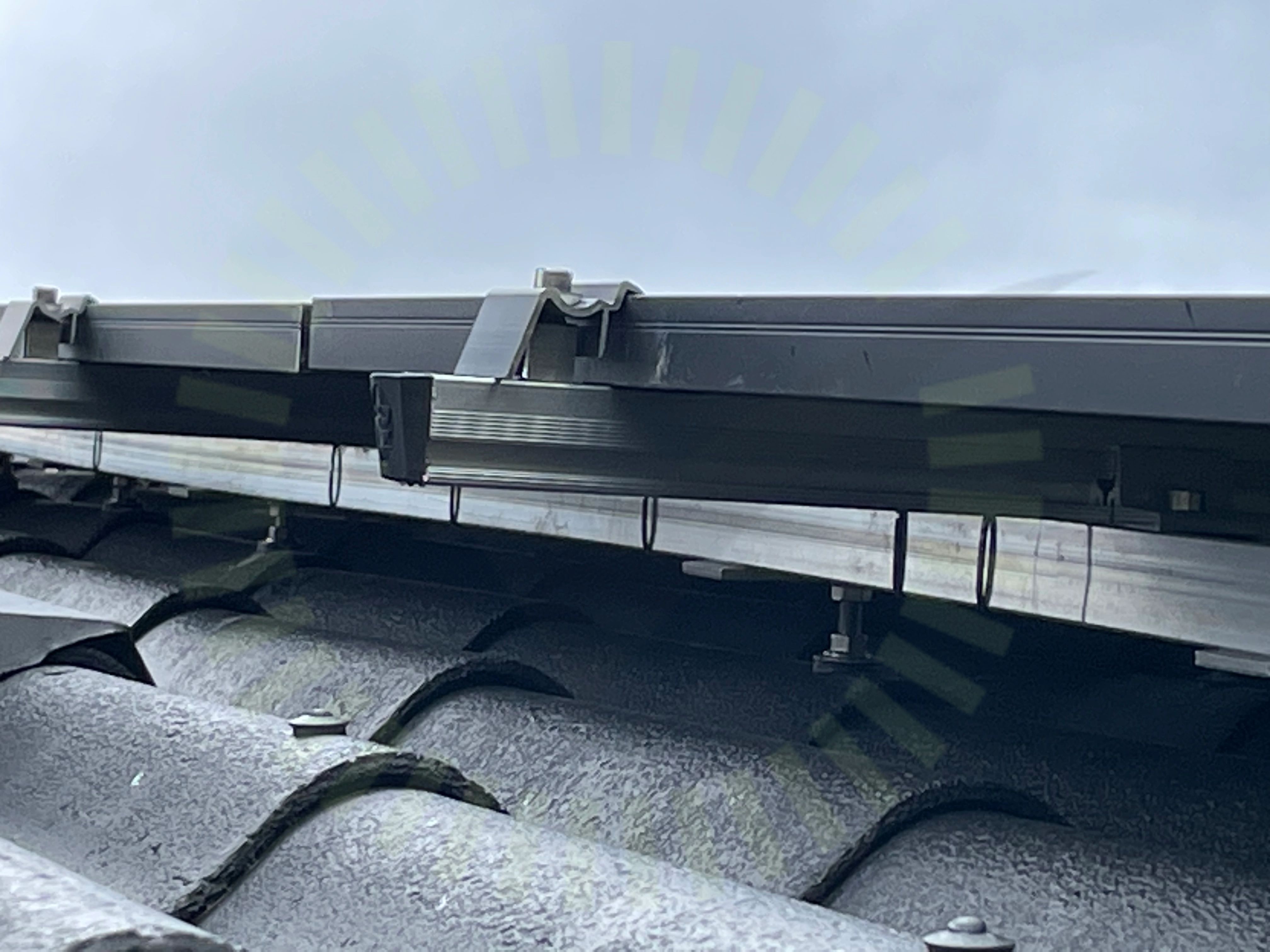

3.5 Stockskruv infästning CC mått

Inte godkänd

Stockskruvar är inte monterade med korrekt CC mått, högsta uppmätta mått är 1000mm.

Snö- och vindlastberäkning

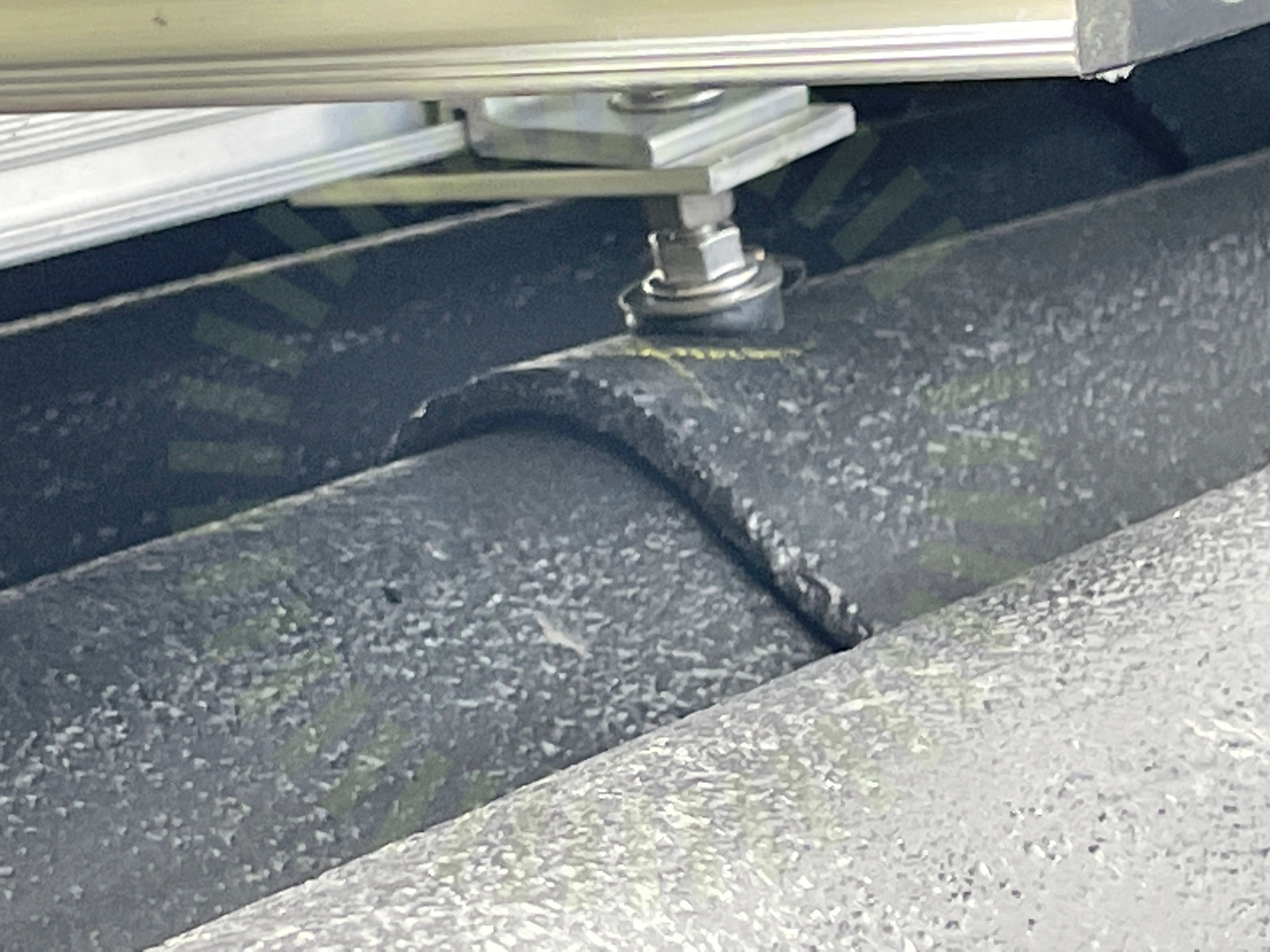

3.6 Tätning

Inte godkänd

Tätning för stockskruv ligger inte korrekt. Både för hårt trycka samt hur löst förekommer.

Godkända kontrollpunkter

23/29

Använd skruv för klämma

DC kabel förläggning

Främmande material

Förborrning

Föremål mellan skena och panelram

Kabeldragning mellan takytor

Klämmans placering i skena

Mittklämmor

Panelramens höjd

Placering

Skada på klämmor

Skador

Skenans utstick för klämma

Skenornas infästning

Skenornas överhäng

Skenornas överhäng korslager

Skenors avstånd till varandra korslager

Skenskarvar

Skenskarvar korslager

Snö- och Vindlastberäkning

Termisk brytpunkt skenor

Väderbeständigt material

Ändklämmor

Tak 1, Trina: TSM-DE09R.05 405-425W

Anmärkningar

2/14

4.1 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Uppmätt mått 480 mm. Underlag för använd klämzon saknas.

TRINA SOLAR USER MANUAL vertex series modules, December 2022 sida 18 och 20.

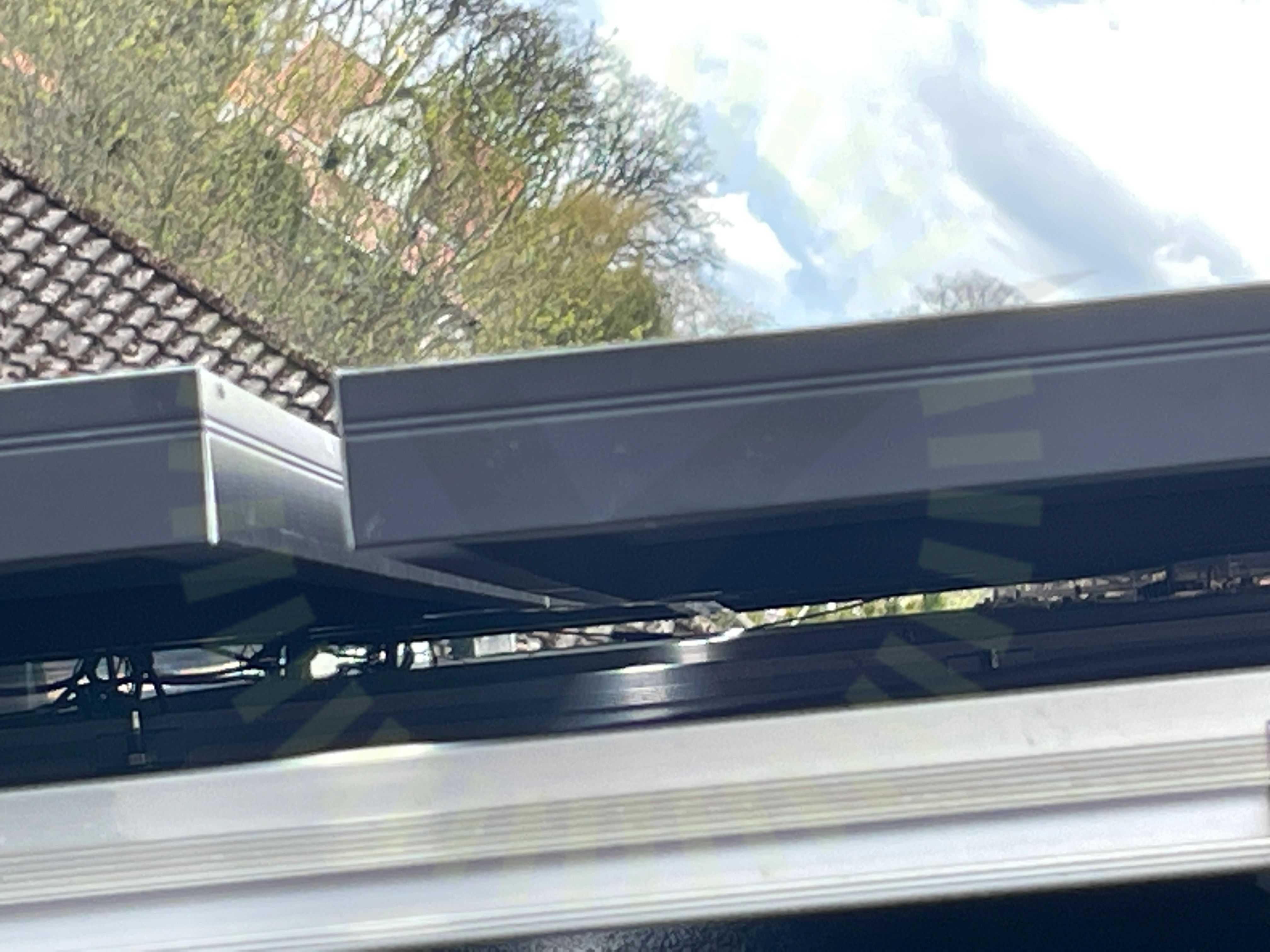

4.2 Stress på kontakter

Inte godkänd

Kontakt hänger fritt i luften, skapar stress på kontakten

Godkända kontrollpunkter

11/14

Dräneringshål

Förbindelse av kontakter

Föremål mot bakstycke

Klämmornas överlappning

Kontakter

Panelkablagets böjradie

Panelramar separerade

Punktbelastning

Skador

Skugga

Spänningar i ram

Ej tillgängligt vid besiktning

1/14

Strängförläggning

Varselmärkning

Godkända kontrollpunkter

5/5

Informering av solceller

Missvisande varselmärkning

Tillförlitligt fäst

Varning för backspänning

Varning för likspänning

Växelriktare

Anmärkningar

3/29

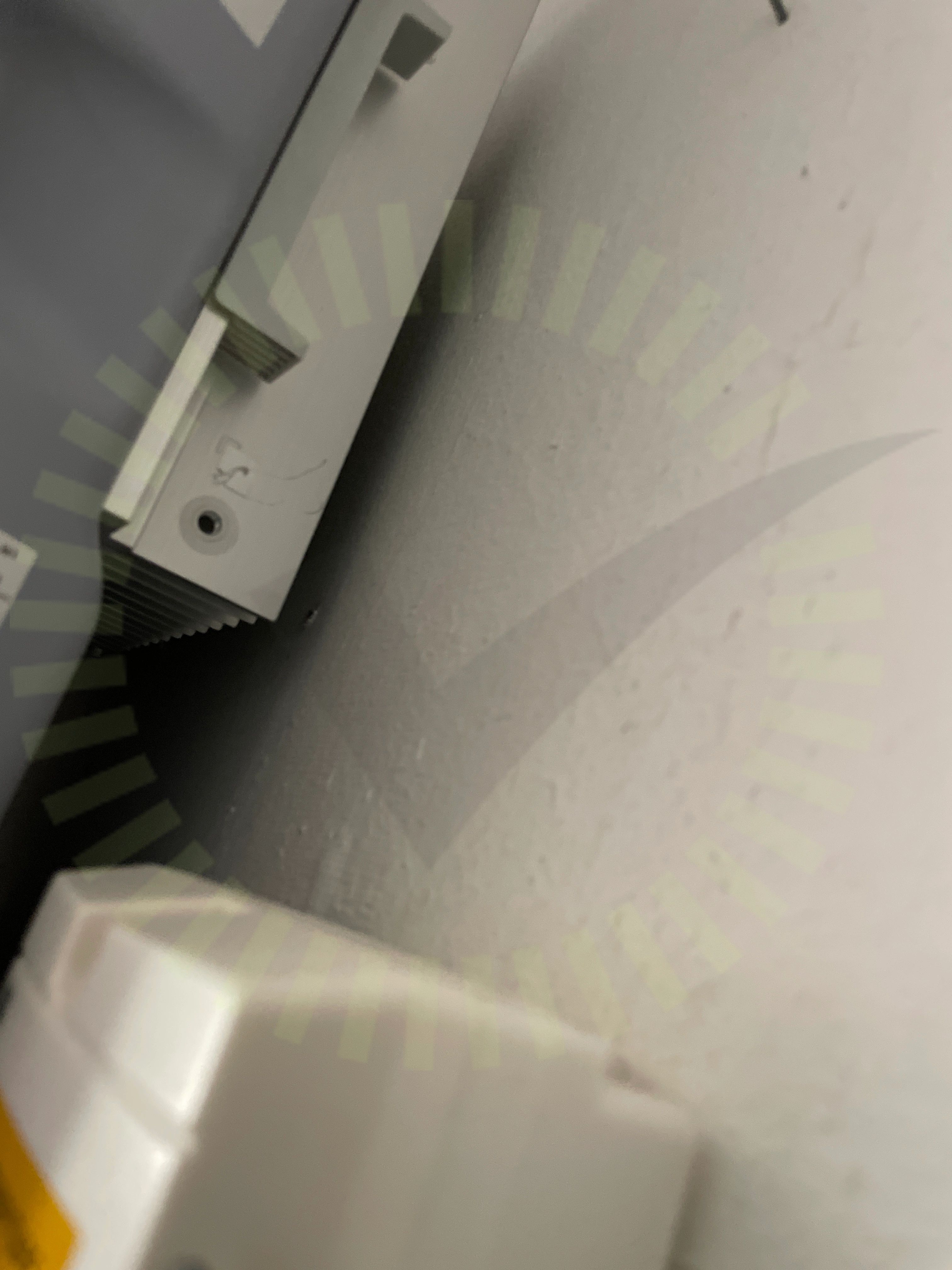

6.1 Jordning av chassi

Inte godkänd

Växelriktarens chassi saknar ansluten PE punkt, detta är ej korrekt enligt tillverkarens anvisningar.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 42-44

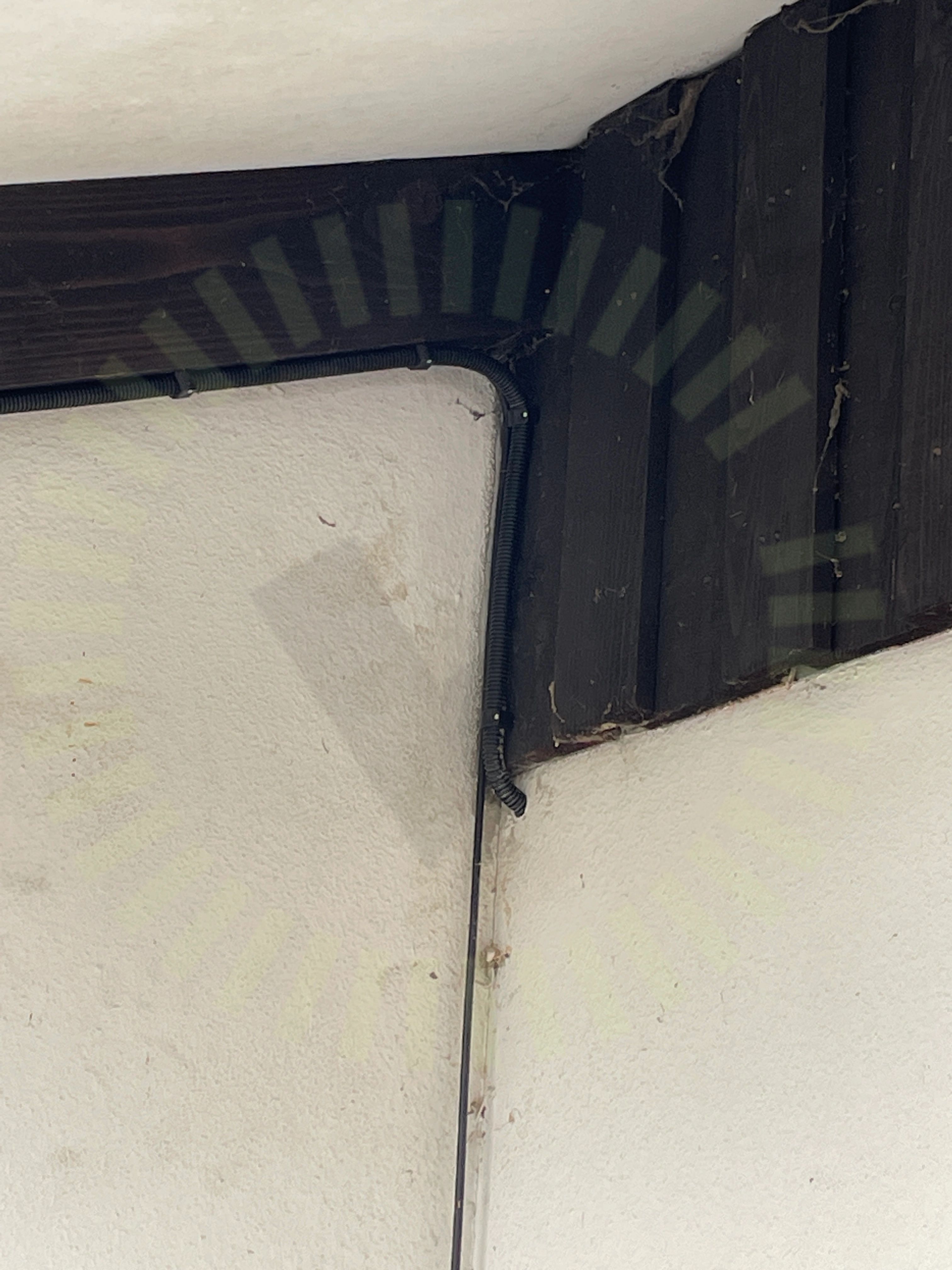

6.2 Genomföringar

Inte godkänd

Genomföringen är inte tätad.

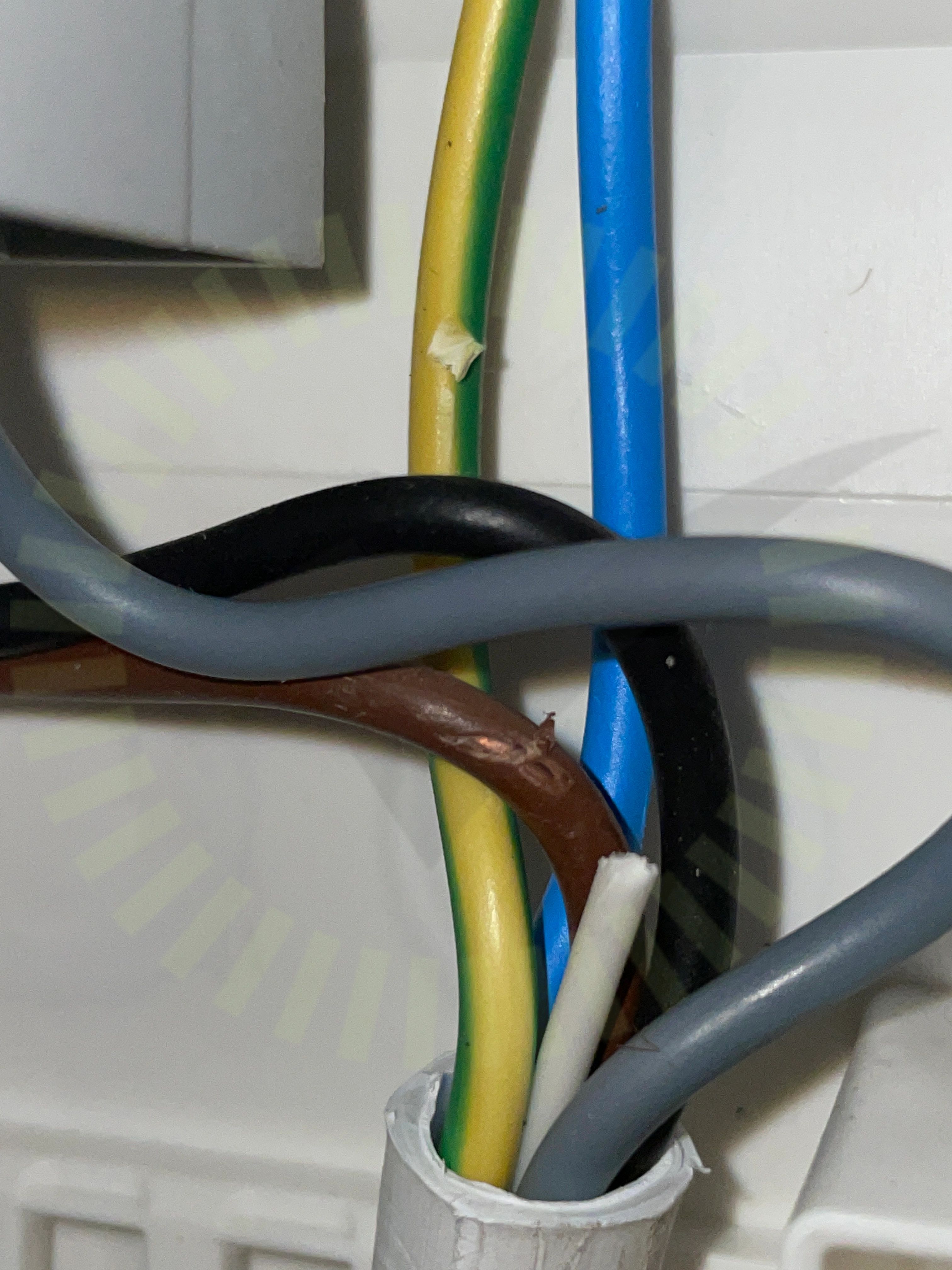

6.3 Skadat kablage

Inte godkänd

Ledare i kapsling är skadad.

Godkända kontrollpunkter

25/29

AC anslutning växelriktare

AC Böjradie

AC Kablage förläggning

AC kablage skarp kant

Avstånd närliggande objekt

Avstånd till hav

Bakomliggande material

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Kontakter anslutning

DC Kontakter stress

Fastsäkring av produkt

Huvudsäkring

Infästning

Kabeldimensionering

Kontakter

Ledare Fastspända

Likspänningskomponenter

Märkning

Placering

Säkringsdimension

Uppskalad ledare

Ventilation

Väderbeständigt material

Ej tillgängligt vid besiktning

1/29

Strängdesign
