Besiktningsrapport

9.2

Installation av

Kraftringen

Datum

21 juni 2023

Ort

Lund, Skåne län

Skenornas infästning skruvade

Skenans utstick för klämma

Klämmans orientering

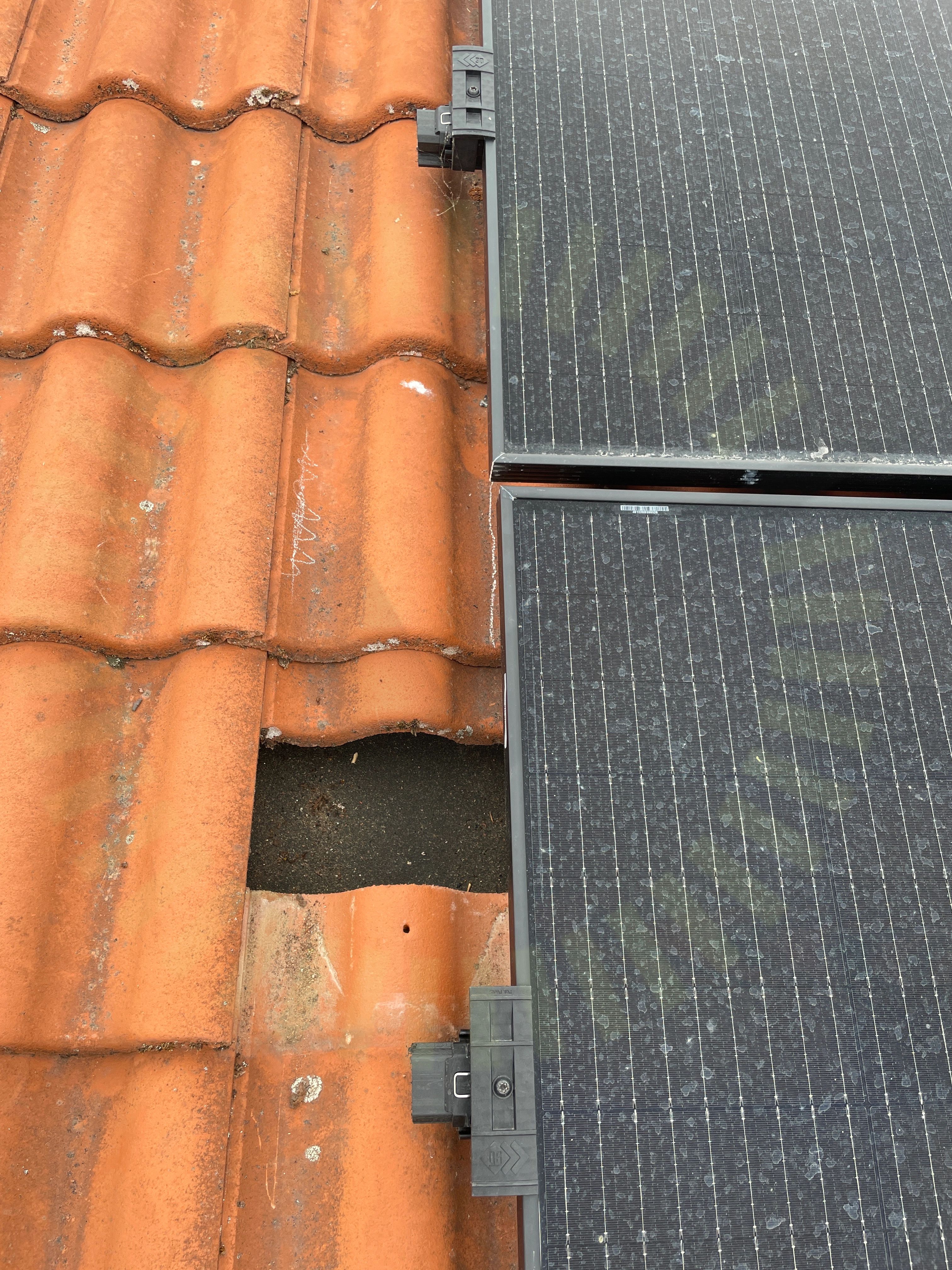

+ 4

90% godkända

10% ej godkända

Om installationen

Paneler

Risen: RSM40-8

Optimerare

SolarEdge: S-Serie

Montagesystem

CC90- UNUM Betongpannor

Växelriktare

SolarEdge: SE3K-10K

Installerad av Kraftringen som har ett medelhögt snittbetyg på 8.8 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Tak 1, CC90- UNUM Betongpannor (28)Tak 1, Risen: RSM40-8 (17)Tak 1, SolarEdge: S-Serie (5)Varselmärkning (5)Växelriktare (29)

Allmänt

Godkända kontrollpunkter

3/3

Avtal

Mätprotokoll DC

Strängschema

Tak 1, CC90- UNUM Betongpannor

Anmärkningar

4/26

2.1 Klämmans orientering

Inte godkänd

Klämmor är felvända. Vattenavrinningen ska vara nedåt.

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 6

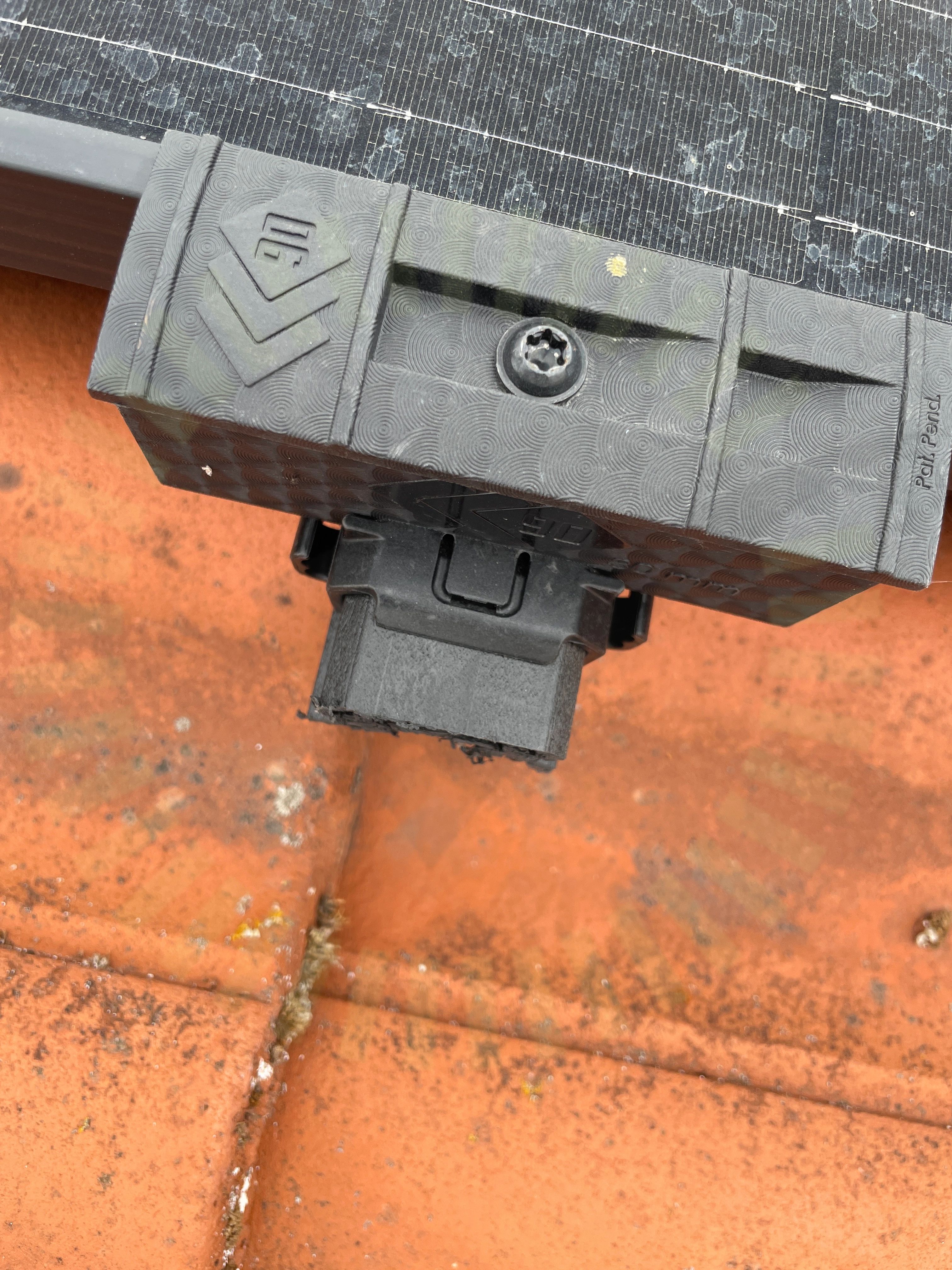

2.2 Saknas komponent till klämma.

Inte godkänd

Saknas en metalldel till ändklämman.

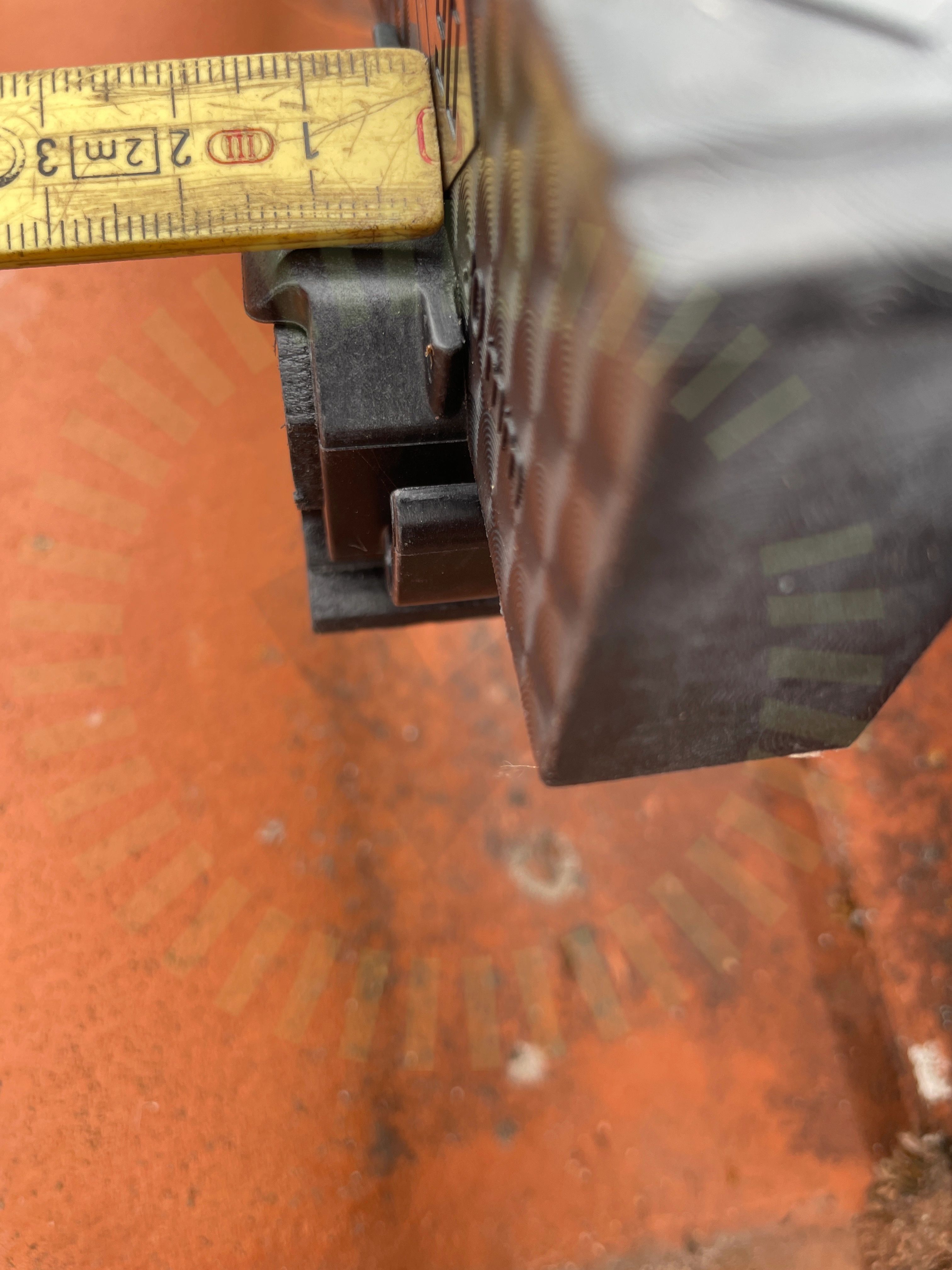

2.3 Skenans utstick för klämma

Inte godkänd

Skenan sticker inte ut tillräckligt för ändklämman.

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 8

2.4 Skenornas infästning skruvade

Inte godkänd

Skenan är inte fäst i infästningsmaterialet korrekt. Skruven är felplacerad och skruvad i sista kroken på flertalet ställen. Flertalet ställen är inte skenan fäst med skruv i infästningsmaterialet.

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 5

Godkända kontrollpunkter

21/26

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Kabeldragning mellan takytor

Kabeluppfästning

Klämmans placering i skena

Läktinfästning

Mittklämmor skruv

Panelramens höjd

Skada på klämmor

Skador

Skenornas infästning

Skenornas överhäng

Skenskarvar

Snö- och Vindlastberäkning

Säkerhetsavstånd

Takkrokarnas CC

Takkrokarnas CC skenstart

Takkrokstyper

Väderbeständigt material

Ändklämmor

Ej tillgängligt vid besiktning

1/26

Takgenomföring

Tak 1, Risen: RSM40-8

Anmärkningar

2/17

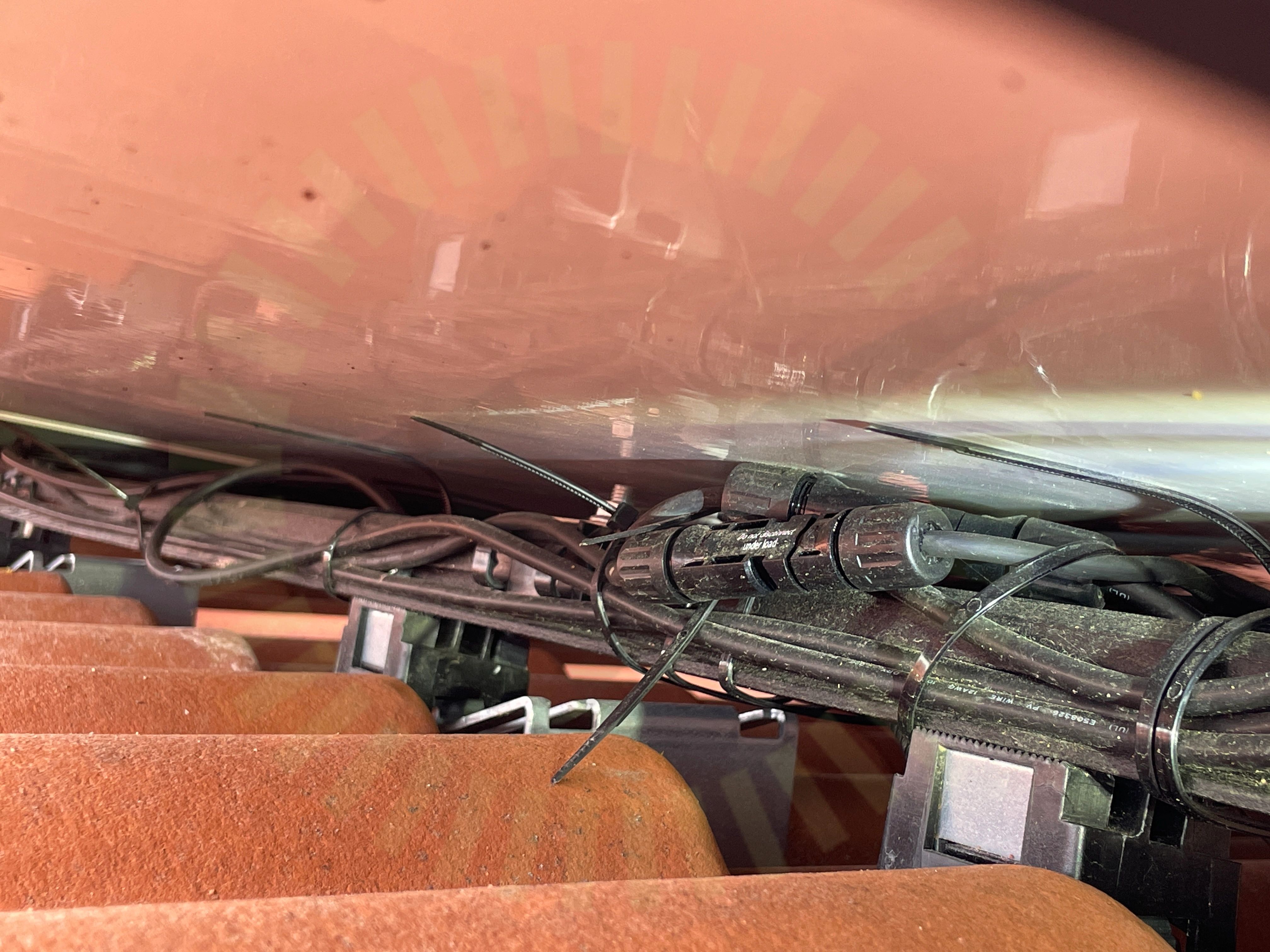

3.1 Föremål mot bakstycke

Inte godkänd

Kontakter trycker mot panelens bakstycke på flertalet ställen vid optimerarna.

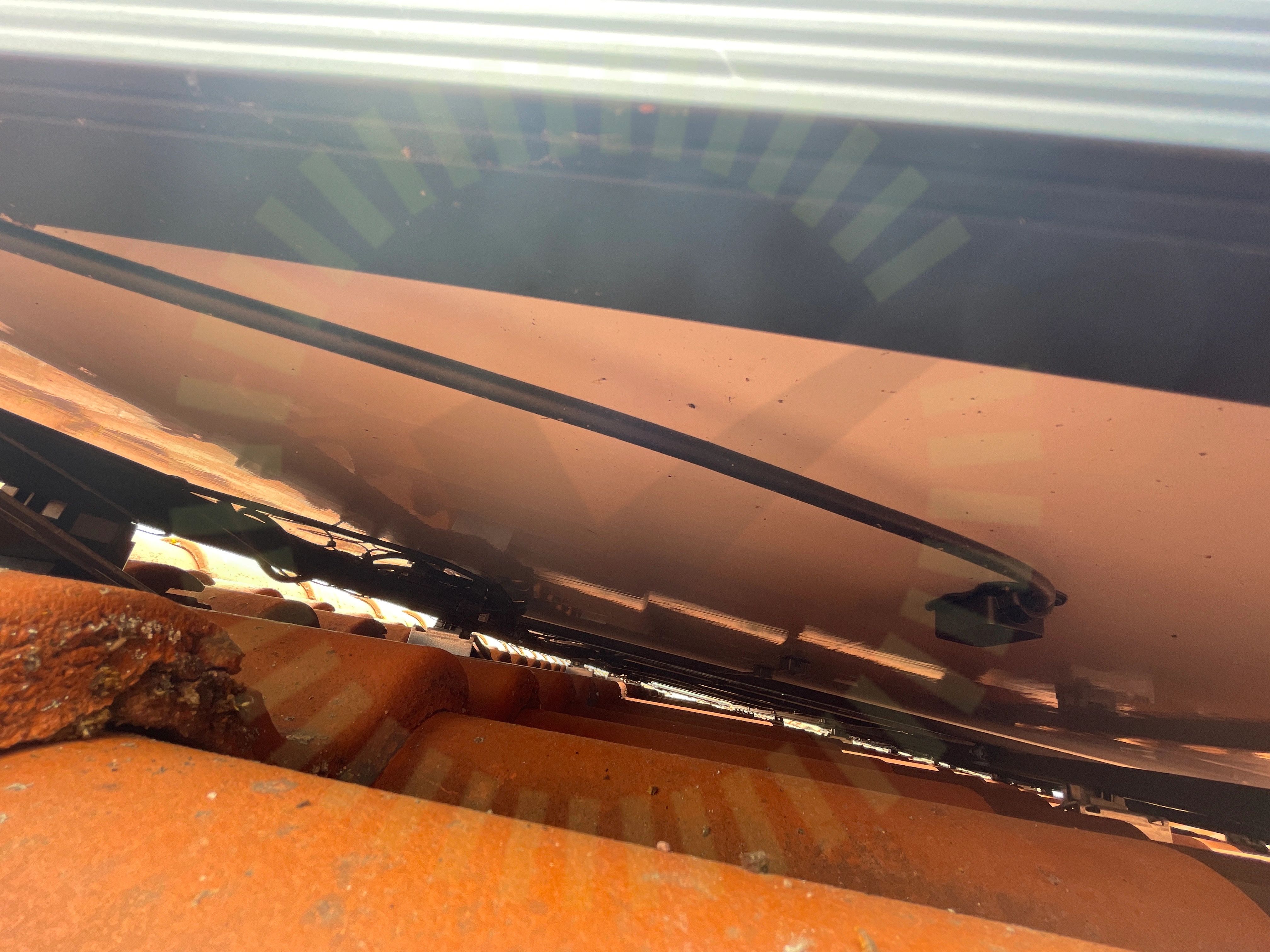

3.2 Kopplingslåda

Inte godkänd

Kablage ut från kopplingsdosa är bristfälligt uppfäst. Kabel hänger längre sträcka och utsätter kopplingsdosan negativt.

Godkända kontrollpunkter

15/17

Avstånd till hav

Avstånd till yta

Dräneringshål

Förbindelse av kontakter

Klämmornas placering

Klämmornas storlek

Klämmornas överlappning

Kontaktdon

Panelkablagets böjradie

Panelramar separerade

Punktbelastning

Skugga

Spänningar i ram

Stress på kontakter

Strängförläggning

Tak 1, SolarEdge: S-Serie

Anmärkningar

1/5

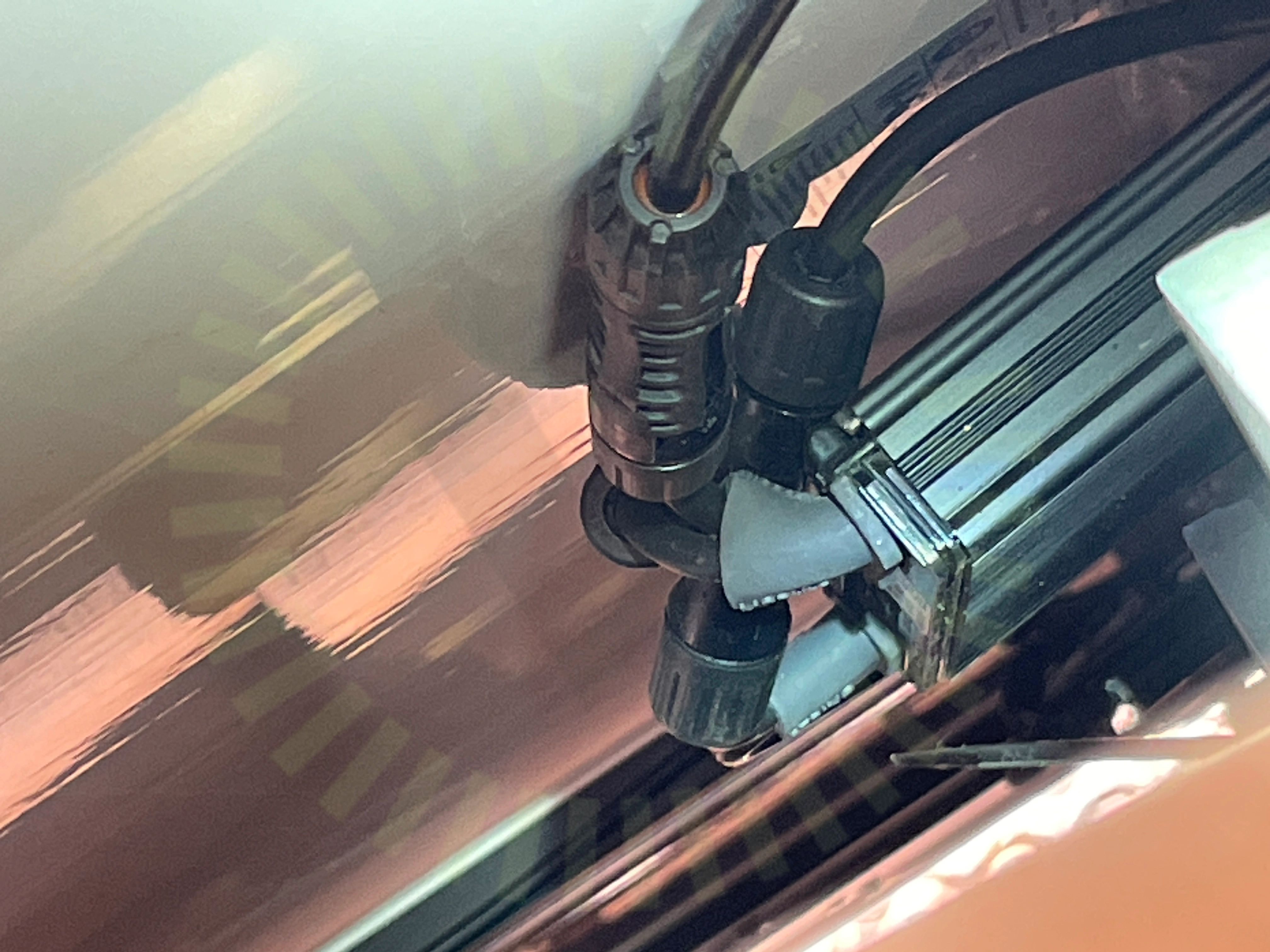

4.1 Dragavlastade

Inte godkänd

Kablage har för skarp böjradie från optimerarnas utgångar.

Tillverkarens anvisningar

Godkända kontrollpunkter

4/5

Fastsäkring av produkt

Kompatibilitet

Kontakter

Placering

Varselmärkning

Anmärkningar

1/5

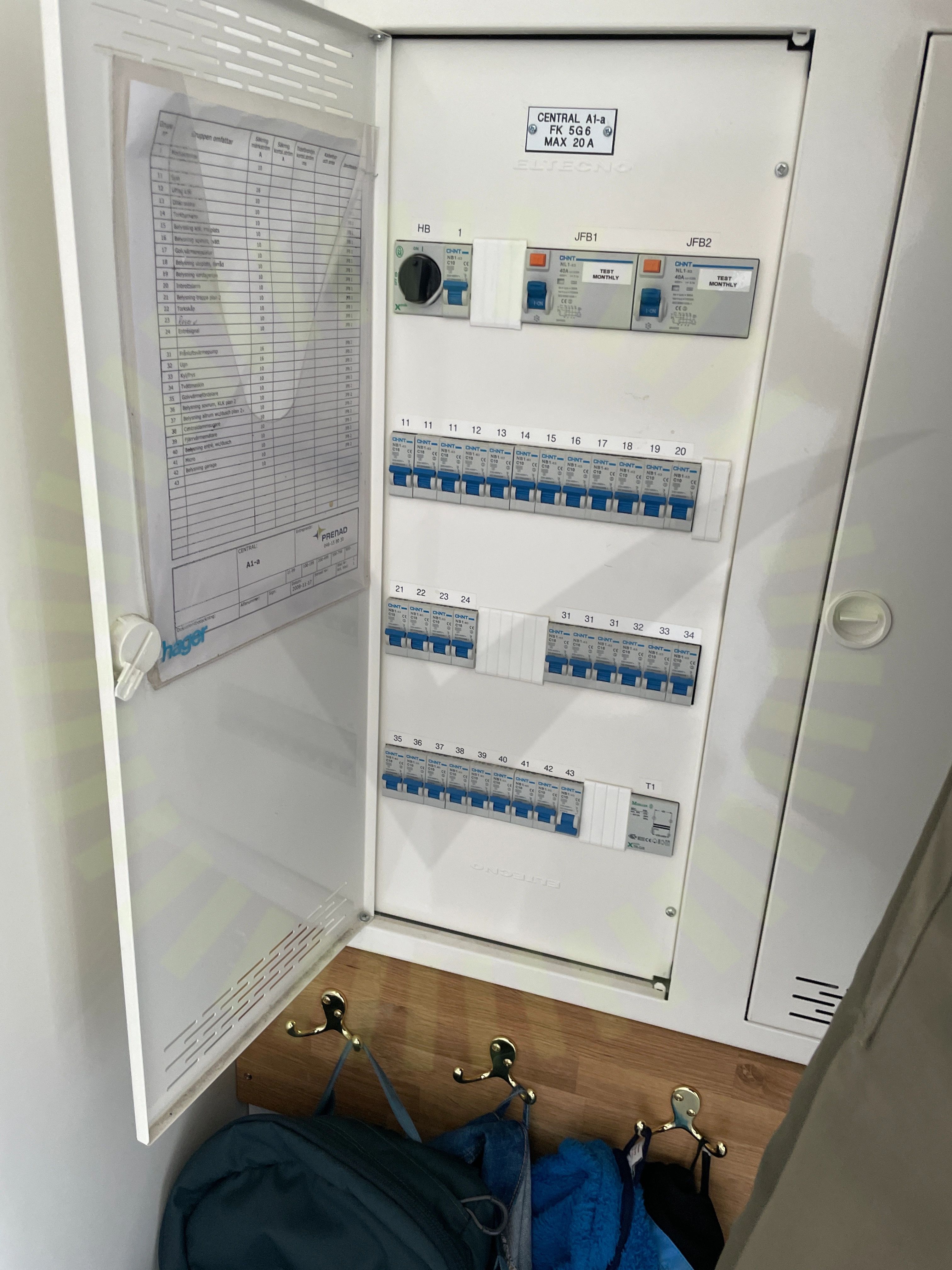

5.1 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler, saknas i centralen inomhus.

SEK 457, Sida 42

Godkända kontrollpunkter

3/5

Informering av solceller

Missvisande varselmärkning

Varning för likspänning

Ej tillgängligt vid besiktning

1/5

Tillförlitligt fäst

Växelriktare

Godkända kontrollpunkter

28/29

AC Anslutning Växelriktare

AC Böjradie

AC Kablage förläggning

AC kablage skarp kant

Avstånd

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Kontakter anslutning

DC Kontakter stress

Fastsäkring av växelriktare

Förskruvning

Genomföringar

Huvudsäkring

Infästning

Kabeldimensionering

Ledare Fastspända

Likspänningskomponenter

Skadat kablage

Strängdesign

Säkringsdimension

Tätningsinsatts

Uppskalad ledare

Ventilation

Vinkel

Väderbeständigt material

Växelriktarens kontakter

Ej tillgängligt vid besiktning

1/29
